vissim仿真教程Vissim是一种交通仿真软件,可用于模拟和分析不同道路网络的交通流量和交通行为。

在本教程中,我们将介绍如何使用Vissim进行仿真,并提供一些常用的操作和技巧。

1. 创建新模型:在Vissim中,点击"File"菜单,然后选择"New"来创建一个新的模型。

输入模型的名称和文件路径,然后点击"OK"。

2. 添加道路网络:在新创建的模型中,点击"Network"菜单,然后选择"Add"来添加道路网络。

在弹出的窗口中,可以选择添加不同类型的道路和交叉口。

3. 设定仿真参数:在Vissim的"Simulation"菜单中,点击"Parameters"来设定仿真参数。

包括仿真时间、车辆生成率、车辆类型等。

4. 添加车辆类型:在Vissim的"Vehicle"菜单中,点击"Vehicle types"来添加不同类型的车辆。

可以设定车辆的速度、加速度和行为等参数。

5. 生成车辆流:在Vissim的"Vehicle"菜单中,点击"Generate vehicles"来生成车辆流。

可以选择生成的车辆类型、车辆流量和生成的时间段。

6. 运行仿真:在Vissim的"Simulation"菜单中,点击"Run"来开始仿真。

可以观察车辆在道路网络中行驶的情况。

7. 分析数据:在Vissim的"Evaluation"菜单中,可以进行对仿真数据的分析。

可以查看车辆的平均速度、交通流量等信息,并生成相应的报告。

8. 保存模型:在Vissim的"File"菜单中,点击"Save"来保存模型。

可以选择保存为.vissim文件或者其他格式的文件。

vissim教程

vissim教程

v i s s i m教程-CAL-FENGHAI.-(YICAI)-Company One1第一步导入底图 view background edit点击load 选择底图点击scale设置尺寸点击show entire network按钮使地图居中在底图中按住左键拖动一段距离,弹出如下窗口:输入这段距离的真实长度绘制道路点击links&connectors按钮绘制道路按住右键从路段起始点拖动到结束点,弹出如下窗口加载材料在vissim安装目录textures 文件夹下以上参数根据道路实际情况设定(注意:行车方向为绘图时的绘制方向)调整道路位置左键选中一条道路1.左键按住道路端点处的基点可拖动道路,从而调整道路的位置和长度。

2.按住shift可平移道路3.双击道路可修改参数删除道路5.右键单击道路某处可在该处生成折断点,左键拖动折断点可使道路弯曲(如图)按照上述方法绘制好路段道路和展宽段道路(如图)渐变段道路连接两条车道数不相等道路连接(注意:两条道路的行车方向必须一致)用鼠标右键,按住从一条道路的头拖动到另一条道路的尾(如图)弹出窗口如下对应车道的连接按实际情况连接将所有路段,展宽段,渐变段绘制好以后如图交叉口内部各车道连接按照渐变段连接的方法交叉口内部左直右车道也可用此方法连接通过拖动折断点来控制车道位置的拐弯半径。

绘好后如图添加指示标线点击pavement markers 按钮,左键选择要放置的道路,在需要放置的位置点击右键放置弹出窗口如图创建车流组成点击traffic菜单栏中的compositions弹出窗口不同的地点的车流有不一样的交通组成和组成比例,比如机动车道有大型车小汽车和bus,而人行道只有行人,非机动车道只有自行车。

再比如工业区附近多货车,商业取附近多小汽车。

该设置按实际情况设置参数。

加载车流车流组成设置完毕后,即可将该类型车流加载到道路上点击按钮vehicle inputs左键选择需要加载车流的道路,然后在该条路上点击右键,即会在该条路的起始端生成一个出车口。

VISSIM教程

VISSIM教程

状态,将鼠标移动至地图上上下约中间位置,左右方向约三分之一处,点击鼠标右键, 确定道路起点,在按住鼠标右键的同时平行移动鼠标,移动至左右方向约三分之二处放 开鼠标右键,如图 2 所示。此时弹出道路属性对话框,如图 3 所示。将车道数量属性改 为“3”,其它保持默认设置,即完成基本路段道路设置,如图 4 所示。(当然还应该进行 为道路命名、更改道路类型等操作,在本实验中由于篇幅限制不再进行。)
设置按钮,选择第一排第二个“流量方向”按钮 (按住鼠标左键移动至第一排第二 个),放开鼠标左键,左侧工具栏第六个按钮变化为曲线箭头图标,即表示目前处于车 辆选择行使方向编辑状态。在此状态下,用鼠标左键点击二车道主路进口路段,选中此 路段,再点击鼠标右键,设置车辆选择行使方向的起点。此时会弹出一个创建流量方向 的对话框,在“time intervals ”对话框中点击“new”,在弹出“time intervals”对话框 中点击“OK”,此时创建流量方向的对话框的 OK 按钮变为可用,点击该“OK”,完成 车辆选择行使方向的起点设置。二车道主路进口路段出现一条红色线条,如图 13 所示。
8
远航交通控制与检测工作室
/lbh
置。
提示:此设置可理解为由二车道主路进口进入的交通流量在驶出路网时,在二车道主路出口与一车道 匝道出口之间的比例为 8:2。如需删除流量方向的设置,则在其红色线条处按住左键不放,用鼠标将 将其拖离道路,则系统就会询问你是否删除此流量方向设置。
图 6 交通流量设置界面
6、 点击 Simulation-Continuous (仿真-持续),将文件存在 D 盘/“学号+姓名”文件夹内,将
看到二维动画仿真,如图 7 所示。用鼠标左键点击左侧工具栏第二个按钮 ,出现放 大、缩小等图标,可用这些功能改变查看状态。

vissim教程01

vissim教程01

按钮凸显 路径决策点 路径决策点
决策编号
路径决策终点1 路径编号 两条路径的 相对车流比
路径决策点 路径决策终点2
1.5 冲突区的设置
删除出口匝道 添加相交道路
终点
按钮凸显
起点
1.5 冲突区的设置
添加相交道路流量
路段流量 按钮凸显 车辆构成黑色线段黑色来自段1.5 冲突区的设置
设置冲突区
竖直路段显红色, 表示需要让行 按钮凸显 主路显绿色,表 示具有优先权
《交通仿真实验》
第1章 VISSIM仿真基础
第1章 VISSIM仿真基础

实验目的:掌握交通仿真系统VISSIM基本功能的使用。 实验原理:本章以基本路段、出口匝道和平交路口为 例,练习这些基本的交通仿真操作。 难点提示: (1)道路连接。 (2)路径决策。 (3)检测器设置。
1.1 界面认识
1.5 冲突区的设置
仿真查看
上部工具栏 菜单栏
左侧工 具栏 视图区
状态栏
1.2 实现基本路段仿真
编辑基本路段
道路起点 车道数
道路终点 行为类型
1.2 实现基本路段仿真
为路段添加车流量
路段流量 按钮凸显 车辆构成
1.2 实现基本路段仿真
进行仿真
仿真运行速度
1.3 设置行程时间检测器
设置检测器
检测器起点
检测器终点 应设置位置 检测器终点 距离
按钮凸显
1.3 设置行程时间检测器
评价结果输出
选中行程时间
平均行程时间
1.4 道路的连接和路径决策
连接匝道 添加出口匝道
按钮凸显 按钮凸显 选择车道1 连接器起点 选中 匝道起点 连接器终点 选择车道1 匝道终点 输入5

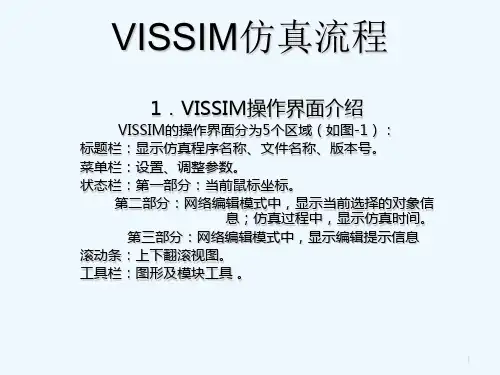

Vissim仿真流程-PPT

Vissim仿真流程-PPT
图-28
35
(2)优先规则
有时在交叉口,某两个方向的车流因缺少信号控制,汇合时会产生交 织。为保证行车安全,这时次要流向的车流必须停车,让主要方向的 车流(具有优先权)先通过,然后在车头间距和时距得以保证时汇入 自由车流。 具体步骤如下:1)左键按住按钮 ;2)单击鼠标左键,选中次要方 向的Link ,如图1-27;3)在次要方向的Link 上,车流需停车等待的 位置处,单击右键,设定停车位置(红色);4)在选定的Link 上, 在需要检测车头间距或车头时距的断面处,单击右键设定检测点(绿 色),同时弹出“Priority Rules ”界面;5)在“Priority Rules” 界面上,需要输入“Min. Gap Time”(最小车头时距)、“Min Headway”(最小车头间距)、“Vehicle Classes”(检测的车辆类型) 等参数。如图-27所示:
(1)定义Link(路段) 1)Link(路段)单元参数设置对话框中包括以下各项内容: 2)number:路段编号。 3)Name:路段名称。 4)Type:路段类型。 5)Link Length:路段长度。 6)NO. of Lanes:路段车道数
5
7)Lane Widths:车道宽度。 8)Gradient:路段坡度。 9)Height:路段高度,仅在3D显示时生效,左右两格分别代表路段
单元的起始高度和终点高度。 10)Opp.Direction:复制对向车道。 11)NO. of Lanes:复制的对向车道的车道数。 12)Animation:打开/关闭车道上的车辆显示。 13)Change Direct.:改变车道的方向。 14)Cost…:计算行驶成本,仅在安装了动态分布功能的模块时生 效。 15)Ent)的单位长度。 16)Lane Closure…:车道关闭。可以禁止某类车辆在路段的某条车
