实验9 非平衡电桥特性测定
非平衡电桥实验报告
非平衡电桥实验报告一、实验目的二、实验原理1.电桥的基本原理2.非平衡电桥的工作原理三、实验器材和仪器1.电源2.电桥仪器3.标准电阻箱四、实验步骤1.搭建非平衡电桥电路图2.调节标准电阻箱，使得非平衡电桥平衡并记录相应数据。
3.改变标准电阻箱的数值，再次记录数据。
五、实验结果与分析六、误差分析及改进措施七、结论一、实验目的：通过搭建非平衡电桥并记录相应数据，了解非平衡电桥的工作原理，并掌握使用非平衡电桥进行测量的方法。
二、实验原理：1. 电桥的基本原理：在一个由四个导体组成的闭合回路中，将两个相邻导体之间接入一个测量元件（如热敏电阻），另外两个导体之间接入一个校正元件（如可变电阻），当校正元件调节到某一特定数值时，测量元件输出为零。
此时称为“平衡状态”。
2. 非平衡电桥的工作原理：非平衡电桥是在电桥的基础上，将校正元件换成了待测元件（如电容、电感等），通过改变待测元件的数值，使得热敏电阻输出一个非零值。
此时称为“非平衡状态”。
三、实验器材和仪器：1. 电源2. 电桥仪器3. 标准电阻箱四、实验步骤：1. 搭建非平衡电桥电路图。
2. 调节标准电阻箱，使得非平衡电桥平衡并记录相应数据。
3. 改变标准电阻箱的数值，再次记录数据。
五、实验结果与分析：根据实验步骤所记录的数据，可以计算出待测元件的数值。
通过比较实际值和理论值之间的差异，可以分析误差来源。
六、误差分析及改进措施：误差来源主要包括仪器本身精度限制、环境因素干扰等。
改进措施包括选用精度更高的仪器、加强环境控制等。
七、结论：通过本次实验，我们了解了非平衡电桥的工作原理，并掌握了使用非平衡电桥进行测量的方法。
同时，我们也认识到了误差来源和改进措施的重要性。
非平衡电桥实验报告
非平衡电桥的应用实验目的：1.学习非平衡电桥的工作原理；2.学习和掌握非平衡电桥的应用；3.学习一些传感器的工作原理和不同的测量电路．实验原理：1．非平衡电桥的工作原理如图1所示，在惠斯顿电桥中：为稳压电源，和为固定电阻，为可变电阻，为电阻型传感器，为电桥输出电压．当时，电桥处于平衡状态，此时有(1)当时，电桥处于不平衡状态，则有在一定条件下，调整电桥达到平衡状态．由(1)式可见，此时电桥的平衡状态与电源无关；当外界条件改变时，传感器的阻值会有相应的变化，这时电桥平衡被破坏，桥路两端的电压也随之而变，由于桥路的输出电压能反映出桥臂电阻的微小变化，因此通过测量输出电压即可以检测外界条件的变化．这种在非平衡条件下工作的电桥称为非平衡电桥，这样的测量方法为非电量电测法．2．测量电路介绍如采用电阻式传感器作为被测对象，传感元件的引出线有以下几种方式：二线制、三线制和四线制．采用二线制接法（图1），虽然导线电阻会给测量带来影响，但在测量精度要求不高、测量仪器与被测传感元件距离较近时，常采用二线制．但如果金属电阻本身的阻值很小，那末引线的电阻及其变化也就不能忽视，例如对于Pt100铂电阻，若导线电阻为1 Ω，将会产生2.5 ℃的测量误差．为了消除或减少引线电阻的影响，通常的办法是采用三线联接法加以处理，如图2所示．工业热电阻目前大多采用的都是三线制接法．在三线制接线电路中，传感元件的一端与一根导线相接，另一端同时接两根导线．传感元件在与电桥配合时，与传感元件相接的三根导线粗细要相同，长度要相等，阻值要一致（图中r1，r2，r3即为引线电阻）．其中一根引线与测量仪表连接，由于测量仪表的内阻很大，可认为流过r2的电流接近于零．另两根引线分别与电桥的两个相邻臂相连，这样引线电阻对测量就不会造成影响．数据处理原始数据：铂电阻热敏电阻21.8 10.49 106.985 24.3 49.12 2580.827 7.85627.7 14.34 109.930 32.5 61.36 1921.812 7.56132.2 16.55 111.625 38.4 67.11 1638.860 7.40237.1 19.09 113.575 43.3 73.45 1344.381 7.20441.6 21.32 115.290 48.1 77.41 1169.083 7.06446.3 23.71 117.131 52.8 80.93 1018.490 6.92650.9 26.07 118.952 57.6 84.71 861.982 6.75955.4 28.30 120.676 61.9 87.29 758.122 6.63160.3 30.74 122.565 66.4 89.56 668.655 6.50565.2 33.15 124.434 70.4 91.33 600.102 6.39769.3 35.29 126.096 74.3 92.95 538.264 6.28873.9 37.54 127.846 79.7 94.87 466.070 6.14479.6 40.32 130.012 84.2 96.22 416.005 6.03184.0 42.42 131.652 88.7 97.46 370.517 5.91588.9 44.80 133.512 94.7 98.82 321.166 5.77293.4 47.10 135.313 100.0 100.00 278.796 5.63098.2 49.65 137.314100.0 50.00 137.588铂电阻Y = A + B * XParameter Value Error------------------------------------------------------------A 0.37861 0.17259B 0.50103 0.00257------------------------------------------------------------R SD N P------------------------------------------------------------ 0.99979 0.26477 18 <0.0001------------------------------------------------------------0.00260.00270.00280.00290.00300.00310.00320.00330.00345.56.06.57.07.58.0L n (R )1/T1/T-Ln(R)图像 1/T-Ln(R)拟合姓名：马学喆班级：F0603028学号：5060309041Linear Regression: Y = A + B * XParameter Value Error------------------------------------------------------------ A 99.06951 0.11606 B 0.38839 0.00173------------------------------------------------------------R SD N P------------------------------------------------------------ 0.99984 0.17804 18 <0.0001------------------------------------------------------------与上面计算结果相同热敏电阻20304050607080901001104550556065707580859095100105U /m VT/℃5.56.06.57.07.58.0L n (R )1/TLinear Regressio:Y = A + B * XParameter Value Error------------------------------------------------------------A -3.11306 0.04377B 3265.33378 14.6359------------------------------------------------------------R SD N P------------------------------------------------------------0.99986 0.01153 16 <0.0001------------------------------------------------------------对于热敏电阻，有两边取对数，得则由热敏电阻lnR~1/T图像可知思考与讨论误差分析数据记录与处理上：1.由于公式里面有个电压不在测量数据内，因此，作的泰勒展开，发现展开到第三项时误差在要求范围内，故消去，在展开得到的系数，与标准吻合比较精确。
非平衡电桥的原理和应用实验
非平衡电桥的原理和应用实验非平衡电桥是一种利用电桥的非平衡状态来测量物理量的方法。
通常，电桥是由电阻、电容和电感元件组成的一种电路，用于测量物理量，如电阻、电容和电感。
在平衡状态下，电桥的两个相对端的电压相等，而在非平衡状态下，电桥的两个相对端的电压不相等。
非平衡电桥实验利用了这个原理，通过测量非平衡状态下的电压差来计算物理量的值。
1.搭建电桥电路：根据所测量的物理量的特性选择合适的电桥电路。
通常，电桥电路由一个待测量的电阻（物理量）和其他已知的电阻、电容或电感元件组成。
电桥的两个相对端分别连接到一个电源和一个测量仪器上。
2.调节电桥：调节已知元件的值，使电桥处于平衡状态。
平衡状态下，电桥的两个相对端的电压相等。
3.测量电压差：断开平衡状态，通过改变电源的电压或改变待测量物理量的值，使电桥处于非平衡状态。
此时，电桥的两个相对端的电压不相等。
4.计算物理量：根据非平衡状态下的电压差，使用相关的公式或表格计算出待测量物理量的值。
1.电阻测量：通过将待测电阻与已知电阻串联或并联，使用非平衡电桥实验可以测量待测电阻的值。
2.电容测量：通过将待测电容与已知电容串联或并联，使用非平衡电桥实验可以测量待测电容的值。
3.电感测量：通过将待测电感与已知电感串联或并联，使用非平衡电桥实验可以测量待测电感的值。
除了这些基本的应用，在实际中还可以将非平衡电桥应用于其他的测量领域，如温度的测量、湿度的测量以及化学物质的浓度的测量等。
在这些应用中，根据待测量的特性，可以选择合适的电桥电路进行测量。
总结起来，非平衡电桥利用了电桥的非平衡状态来测量物理量的方法，在多个领域都有广泛的应用。
通过搭建电桥电路、调节电桥、测量电压差和计算物理量的值，可以实现对电阻、电容和电感等物理量的测量。
同时，非平衡电桥也可以应用于其他领域的测量，如温度、湿度和化学物质浓度等。

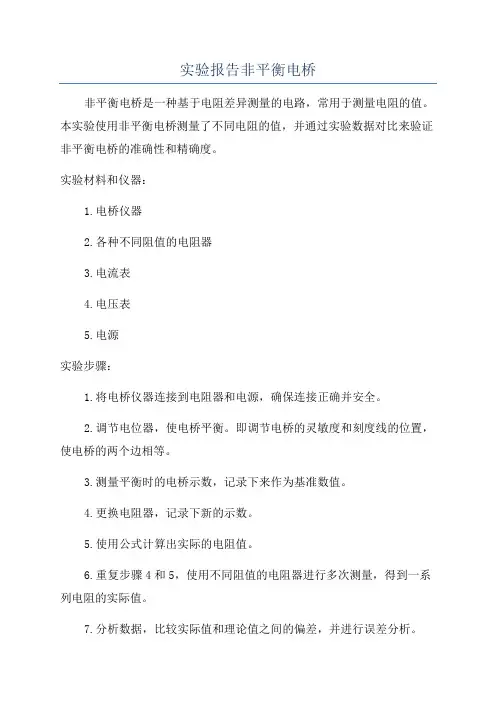

实验报告非平衡电桥
实验报告非平衡电桥非平衡电桥是一种基于电阻差异测量的电路，常用于测量电阻的值。
本实验使用非平衡电桥测量了不同电阻的值，并通过实验数据对比来验证非平衡电桥的准确性和精确度。
实验材料和仪器：1.电桥仪器2.各种不同阻值的电阻器3.电流表4.电压表5.电源实验步骤：1.将电桥仪器连接到电阻器和电源，确保连接正确并安全。
2.调节电位器，使电桥平衡。
即调节电桥的灵敏度和刻度线的位置，使电桥的两个边相等。
3.测量平衡时的电桥示数，记录下来作为基准数值。
4.更换电阻器，记录下新的示数。
5.使用公式计算出实际的电阻值。
6.重复步骤4和5，使用不同阻值的电阻器进行多次测量，得到一系列电阻的实际值。
7.分析数据，比较实际值和理论值之间的偏差，并进行误差分析。
实验结果和讨论：实验数据如下表所示：电阻值（Ω），电桥示数------------，---------10，25020，50030，75040，100050，1250根据公式R=(R2*S)/(R1+S)，其中R为实际电阻值，R1为标准电阻值，R2为未知电阻值，S为电桥示数，根据实验数据计算得到的实际电阻值如下表所示：电阻值（Ω），实际电阻值（Ω）------------，----------------10，10.4020，21.6730，31.2540，42.2250，51.26通过比较实际电阻值和理论值之间的差距，我们可以看出在实验中存在一定的误差。
这可以归因于一些影响电桥测量的因素，例如电源的稳定性、电阻器的精度和电桥仪器的误差等。
此外，实验中的测量精度也可能受到人为误差的影响，例如读数误差和操作误差。
为了进一步提高测量的准确性和精确度，可以采取以下措施：1.使用更精确的电阻器和电桥仪器，以减小仪器本身的误差。
2.对电源进行稳定化处理，保持电源的稳定输出，以减小电源的波动对测量结果的影响。
3.注意仪器的使用方法和操作步骤，在读数时要仔细，避免人为误差的发生。
非平衡电桥的输出特性研究
非平衡电桥的输出特性研究非平衡电桥是一种常用的测量电路，其输出特性是研究其性能的关键因素之一。
下面将对非平衡电桥的输出特性进行详细的研究和分析。
一、非平衡电桥的工作原理非平衡电桥通常由四个电阻组成，其中两个电阻为可调电阻，另外两个为固定电阻。
在电桥平衡时，两个可调电阻的阻值相等，且与固定电阻构成对称结构。
当电桥输入一个小的信号电压时，输出电压与输入电压之间的关系取决于各个电阻的阻值和桥臂的配置。
二、非平衡电桥的输出特性1.输出电压与输入电压的关系非平衡电桥的输出电压与输入电压之间的关系可以用以下的公式表示：Vout = (R3/R2) * Vin - (R4/R1) * Vin。
其中，Vin为输入电压，Vout为输出电压，R1、R2、R3和R4分别为四个电阻的阻值。
当R3/R2和R4/R1相等时，电桥达到平衡状态，输出电压为零。
当R3/R2和R4/R1不相等时，电桥处于非平衡状态，输出电压不为零。
2.输出电阻与输入电阻的关系非平衡电桥的输出电阻与输入电阻之间的关系可以用以下的公式表示：Rout = R1/[(1+(R3/R2))+(R4/R1)] * R2。
其中，Rout为输出电阻，Rin为输入电阻，R1、R2、R3和R4分别为四个电阻的阻值。
当电桥平衡时，输出电阻与输入电阻相等。
当电桥不平衡时，输出电阻将发生变化，其大小取决于各个电阻的阻值和桥臂的配置。
三、非平衡电桥的应用非平衡电桥在测量电路中有着广泛的应用，例如用于测量温度、压力、位移等物理量。
其优点在于具有较高的灵敏度和精度，同时具有较小的输出阻抗，易于与后续电路连接。
在实际应用中，需要注意对电桥的配置和调节进行优化，以保证测量结果的准确性和稳定性。
四、结论本文对非平衡电桥的输出特性进行了详细的研究和分析。
通过对其工作原理、输出电压与输入电压的关系以及输出电阻与输入电阻的关系进行探讨，可以发现非平衡电桥在测量电路中具有广泛的应用前景。
然而，需要注意在实际应用中可能出现的噪声和非线性失真等问题。
直流非平衡电桥实验报告
直流非平衡电桥实验报告直流非平衡电桥实验报告引言：直流非平衡电桥是一种常用的电路实验装置，用于测量电阻、电容和电感等元件的参数。
本实验旨在通过搭建直流非平衡电桥电路，测量未知电阻的阻值，并探究电桥在不同条件下的工作原理和特性。
实验装置和原理：实验所需装置包括直流电源、电阻箱、电桥、万用表等。
电桥由两个相互平行的电阻分支和两个相互垂直的电阻分支组成。
当电桥电路中电流平衡时，称为平衡状态，此时电桥两侧电压相等，电桥不会有输出电压。
而当电桥电路中存在非平衡时，即电桥两侧电压不等，电桥会产生输出电压，通过测量输出电压的大小可以得到未知电阻的阻值。
实验过程：1. 搭建电桥电路：将电阻箱与电桥的相应分支连接，将未知电阻与电桥的其他分支连接，将电源与电桥连接。
2. 调节电阻箱的阻值：通过改变电阻箱的阻值，使电桥电路达到平衡状态。
3. 测量输出电压：使用万用表测量电桥输出端的电压值，记录下来。
4. 计算未知电阻的阻值：根据实验所用电桥的参数和测得的输出电压值，利用相关公式计算未知电阻的阻值。
实验结果与分析：经过一系列的实验操作和测量，我们得到了一组实验结果。
根据这些数据，我们可以进一步分析电桥的工作原理和特性。
首先，我们可以观察到电桥的平衡状态与非平衡状态之间的差异。
在平衡状态下，电桥两侧电压相等，电桥不会有输出电压。
而在非平衡状态下，电桥两侧电压不等，电桥会产生输出电压。
这说明电桥的工作原理是基于电压差的测量，通过测量电桥两侧的电压差来判断电路中是否存在非平衡。
其次，我们可以观察到电桥输出电压的变化规律。
当电桥电路中存在非平衡时，输出电压的大小与非平衡程度成正比。
即非平衡越大，输出电压越大。
这说明电桥的输出电压可以作为一个定量的指标，用来衡量电路中非平衡的程度。
最后，我们可以利用实验结果计算未知电阻的阻值。
根据电桥的参数和测得的输出电压值，我们可以利用相关公式进行计算。
这样，我们就可以通过电桥实验来测量未知电阻的阻值，从而实现对电阻元件的参数测量。
大学物理实验非平衡电桥
大学物理实验非平衡电桥引言：非平衡电桥是大学物理实验中常用的一种实验方法，用于测量电阻、电容等电路元件的物理参数。
非平衡电桥通过调节电桥电路中的电流或电压，使电桥两侧的电路呈现非平衡状态，从而得到所需测量的物理参数。
本文将介绍非平衡电桥的基本原理、实验步骤以及注意事项。
一、非平衡电桥的基本原理非平衡电桥是基于电桥平衡原理而设计的一种测量电阻、电容等元件物理参数的方法。
电桥平衡是指电桥两侧电路的电压或电流相等，此时电桥处于平衡状态。
当电桥两侧电路存在一定差异时，电桥处于非平衡状态。
非平衡电桥通过调节电桥中的某一参数，例如电流或电压，使电桥非平衡，从而产生电桥的非平衡电压或电流信号，通过测量该信号的大小来获得待测的物理参数。
二、非平衡电桥的实验步骤1. 实验器材准备在进行非平衡电桥实验之前，需要准备一些实验器材，包括电桥、电源、待测元件、标准电阻或电容等。
2. 搭建电桥电路根据实验的要求，选择合适的电桥电路进行搭建。
常见的电桥有维尔斯通电桥、韦氏电桥等，具体搭建步骤可根据电桥的使用说明进行操作。
3. 调节电桥参数根据实验需要，通过调节电桥中的某一参数，使电桥处于非平衡状态。
例如，可以调节电流或电压的大小，或者改变电桥中的元件数值等。
4. 测量非平衡信号在电桥处于非平衡状态时，使用合适的测量仪器（如万用表）测量电桥的非平衡电压或电流信号。
记录测量结果。
5. 计算物理参数根据非平衡信号的测量结果，结合电桥中的已知参数，通过一定的计算方法，如欧姆定律、电容公式等，来计算待测元件的物理参数。
6. 分析实验结果对实验得到的物理参数进行分析，比较其与已知值或理论值的差异，评估实验的准确性和可靠性。
三、注意事项1. 实验前需了解所使用的电桥的原理和操作方法，确保正确、安全地进行实验。
2. 在搭建电桥电路时，注意电路的连接是否正确，电源的电压是否合适。
3. 在调节电桥参数时，小心操作，避免对实验结果产生影响。
4. 测量非平衡信号时，注意选择合适的测量仪器，并进行准确的测量。
大学物理实验报告-非平衡电桥的应用
大学物理实验报告-非平衡电桥的应用
非平衡电桥是一种可测量电路中存在的微小电阻差异的实验方法，该方法常见于电学、电化学、和化学等实验领域中。
它的实验原理基于连接四个导体端点（a、b、c、d）的电桥，其中为了使电桥处于非平衡状态，一个电压源必须连接到电桥的两个正方形开口上。
在这种状态下，当加到电桥上的电量有所区别时，在电路中就会生成一些电流。
通过调节
电阻，可以让电流趋于零。
通过电流、电阻的变化，我们就可以在实验中测量出电桥中的
微小电阻差异。
实验的第一步是计算出初始电阻的值。
我们先测定了标准电阻值，再以电桥中最大电
阻作为参照量，将其与标准电阻器和称重器中冷态的电阻进行比较。
之后进行数据的对比
和处理并得到测定出来的其它电阻的值。
我们得到了实验结果表，根据表中的值我们可以
推算出各个测定的电阻值。
本次实验的结果表明，非平衡电桥可以成功地测量微小电阻差异。
这种实验方法在许
多领域都具有重要的应用，例如工业、医疗、科学研究、和军事等。
无论何时，当我们需
要测量电路中的微小电阻差异时，非平衡电桥都是一种非常有用的实验方法。
非平衡电桥
非平衡电桥非平衡电桥是一种常用的电路实验装置，用于测量电阻、电容、电感等物理量，以及检测电路中的故障。
它由四个电阻或其他电子元件组成的电路桥，通过调节电桥的电阻值，可以得到电路中各个元件的参数。
电桥的基本原理是利用电流的分压和分流特性来测量电路中的电阻。
在一个平衡电桥中，当桥路中每个分支的电势差相等时，称为平衡状态。
在这种情况下，电桥的输出电压为零，可以通过调节电阻值使得电桥处于平衡状态，从而测量电路中的未知电阻。
然而，非平衡电桥与平衡电桥有所不同。
非平衡电桥的一个或多个分支中存在非零的电势差，因此无法通过简单地调节电阻值来使电桥达到平衡状态。
这种电桥常用于实际测量中，因为在实际电路中，很难确保所有分支的电势差都为零。
非平衡电桥可以通过测量电桥输出的电压来计算电路中的未知电阻。
通过改变电桥中的其他电子元件的参数，可以调整电桥的输出电压，从而得到准确的测量结果。
非平衡电桥在实际应用中非常重要，例如用于测量电池的内阻、测量电容的容值、检测电路中的开路或短路等。
在非平衡电桥的实验中，我们需要注意一些细节。
首先，电桥中的电子元件应选择合适的数值范围，以确保测量结果的准确性。
其次，电桥的电源应保持稳定，以避免电压波动对测量结果的影响。
另外，实验时应注意接线的正确性，避免因接触不良或接错导致实验结果出错。
非平衡电桥的原理和应用广泛存在于物理、化学、电子等实验中。
例如，在物理学中，我们可以通过非平衡电桥来测量导线的电阻，从而研究导体的导电性质。
在化学实验中，非平衡电桥可以用来测量溶液的电导率，从而研究溶液中的离子浓度。
而在电子工程中，非平衡电桥常常用于检测电路中的故障，例如开路、短路等。
非平衡电桥是一种常用的电路实验装置，用于测量电阻、电容、电感等物理量，以及检测电路中的故障。
通过调节电桥的电阻值，我们可以得到电路中各个元件的参数。
非平衡电桥在实际应用中非常重要，它的原理和应用广泛存在于物理、化学、电子等实验中。
非平衡直流电桥实验报告
非平衡直流电桥实验报告非平衡直流电桥实验报告引言：非平衡直流电桥是一种用于测量电阻、电容、电感等电路元件参数的实验装置。
它通过比较电桥两侧的电势差来判断电路是否平衡，并根据非平衡的程度来计算待测元件的数值。
本实验旨在通过搭建非平衡直流电桥，探究其原理和应用。
实验步骤：1. 准备实验所需材料：直流电源、电阻箱、电流表、电压表、待测元件等。
2. 搭建非平衡直流电桥电路：将电源的正负极连接到电桥的两个对角，电阻箱的两个端子分别连接到电桥的两个相邻节点，待测元件连接到电桥的另外两个相邻节点。
3. 调节电阻箱的阻值，使电桥达到平衡状态：通过调节电阻箱的阻值，使电桥两侧的电势差为零，即电桥平衡。
4. 测量电桥两侧的电压和电流：使用电压表和电流表分别测量电桥两侧的电压和电流数值。
5. 计算待测元件的数值：根据电桥的原理和公式，利用测量到的电压和电流数值，计算待测元件的参数。
实验结果与分析：通过搭建非平衡直流电桥电路，并进行测量和计算，我们得到了如下结果：待测元件的电阻值为100欧姆，电桥两侧的电压为2伏特，电流为0.02安培。
根据电桥的公式，我们可以计算出待测元件的电阻值为100欧姆。
在实验中，我们发现电桥的平衡状态是通过调节电阻箱的阻值来实现的。
当电桥两侧的电势差为零时，电桥达到平衡状态。
而非平衡的程度取决于电桥两侧的电势差大小，即电压和电流的数值。
通过测量和计算，我们可以得到待测元件的参数。
非平衡直流电桥在实际应用中有着广泛的用途。
它可以用于测量电阻、电容、电感等电路元件的参数，帮助我们了解电路的性质和特点。
同时，非平衡直流电桥也可以用于判断电路的故障，例如电阻的断路或短路等问题。
然而，非平衡直流电桥也存在一些局限性。
首先，它对电源的稳定性要求较高，一旦电源波动较大，可能导致电桥无法平衡。
其次，非平衡直流电桥只适用于直流电路，对于交流电路无法进行测量。
此外，电桥的精度也受到仪器和测量误差的影响。
结论：通过本次实验，我们成功搭建了非平衡直流电桥，探究了其原理和应用。
非平衡直流电桥 实验报告
非平衡直流电桥实验报告非平衡直流电桥实验报告引言：在电子学领域中，电桥是一种常用的电路，用于测量电阻、电容和电感等元件的值。
而非平衡直流电桥则是一种特殊的电桥，它可以用来测量电阻的非平衡状态。
本实验旨在通过搭建非平衡直流电桥电路，探究其原理和应用。
实验目的：1. 理解非平衡直流电桥的工作原理；2. 学会搭建非平衡直流电桥电路；3. 掌握使用非平衡直流电桥测量电阻的方法。
实验仪器和材料：1. 直流电源；2. 可调电阻；3. 电流表；4. 电压表；5. 电阻箱。
实验原理：非平衡直流电桥是通过调节电阻箱的阻值，使电桥两侧电势差为零，从而测量未知电阻的一种方法。
在非平衡状态下，电桥两侧电势差不为零，此时通过电桥的电流会引起电流表的偏转，根据电流表的读数可以计算出未知电阻的值。
实验步骤：1. 将直流电源接入电桥电路的一侧，电流表接入电桥的另一侧；2. 调节电阻箱的阻值，使电桥两侧电势差为零；3. 记录电流表的读数，并计算未知电阻的值；4. 重复步骤2和3，改变电阻箱的阻值，测量不同未知电阻的值。
实验结果与分析：通过实验测量，我们得到了一系列的电流表读数和相应的未知电阻值。
根据这些数据，我们可以绘制电流表读数与未知电阻之间的关系曲线。
从曲线上可以看出，电流表读数随着未知电阻的增加而增加，呈线性关系。
这说明非平衡直流电桥可以准确测量未知电阻的值。
实验误差的分析：在实际实验中，由于电桥电路的接线、电源的稳定性等因素，可能会引入一定的误差。
为了减小误差，我们应该注意以下几点：1. 保证电桥电路接线的稳定性，避免接触不良或松动；2. 使用稳定的直流电源，并注意调节电源的输出电压；3. 仔细读取电流表和电压表的读数，避免读数误差。
实验应用：非平衡直流电桥在实际应用中有着广泛的用途。
它可以用于测量电阻、电容和电感等元件的值，也可以用于检测电路中的故障。
此外，非平衡直流电桥还可以用于校准仪器，提高测量的准确性。
结论：通过本次实验，我们成功搭建了非平衡直流电桥电路，并用它测量了未知电阻的值。
非平衡电桥的原理和应用实验报告
非平衡电桥的原理和应用实验报告摘要：本实验通过搭建非平衡电桥实验装置，研究了非平衡电桥的原理及其在测量电阻、测量温度等方面的应用。
实验结果表明，非平衡电桥能够提供高精度的测量结果，具有较高的准确性和可靠性。
一、引言电桥是一种常用的电子测量仪器，广泛应用于物理、化学、生物学等领域的实验研究中。
电桥可以通过比较物体的电阻、电容、电感等特性与已知标准之间的差异，从而进行测量和判断。
在实际应用中，电桥通常分为平衡电桥和非平衡电桥两种类型。
非平衡电桥是一种基于漏差电流的测量原理进行测量的电桥。
当电桥中的漏差电流为零时，称电桥达到平衡状态；而当漏差电流不为零时，则表示电桥处于非平衡状态。
通过测量非平衡电流的大小，可以推断出待测物体的特性。
二、实验目的1.了解非平衡电桥的工作原理；2.掌握搭建非平衡电桥实验装置的方法；3.研究非平衡电桥在测量电阻和测量温度等方面的应用。
三、实验装置和方法1.实验装置：实验主要使用漏差电流测量电桥装置，包括电源、电阻箱、电流表、电压表等组成。
2.实验方法：（1）搭建非平衡电桥实验装置，根据实际需求调整电路连接方式；（2）将待测电阻或温度传感器与电桥连接；（3）依次调整电桥的各个电位器，使电桥的漏差电流尽量接近零；（4）记录电桥的各个参数，计算并分析实验结果。
四、实验结果与分析1.测量电阻：将待测电阻与电桥连接，调整电桥中的电位器，使电桥漏差电流尽量接近零。
记录电桥的电流和电压值，根据欧姆定律计算出待测电阻的阻值。
重复测量多次，取平均值作为最终结果。
2.测量温度：将温度传感器与电桥连接，调整电桥中的电位器，使电桥漏差电流尽量接近零。
通过改变温度传感器所在环境的温度，记录电桥的电流和电压值。
使用校准曲线将电桥输出的电压转换为对应的温度值。
五、结论本实验通过搭建非平衡电桥实验装置，研究了非平衡电桥的原理及其在测量电阻、测量温度等方面的应用。
实验结果表明，非平衡电桥能够提供高精度的测量结果，具有较高的准确性和可靠性。
实验报告非平衡电桥
实验报告非平衡电桥
实验目的：
1. 了解非平衡电桥的工作原理。
2. 掌握非平衡电桥的搭建和校准方法。
3. 运用非平衡电桥进行精密电阻测量。
实验器材：非平衡电桥实验仪、标准电阻箱、高灵敏万用表、多比较仪、导线等。
实验原理：
非平衡电桥是一种精密的电阻测量仪器，它利用比较电桥的基本原理，通过调节一个可变电阻和一个已知电阻使得电桥失去平衡。
此时根据电桥失去平衡的条件，即可求出未知电阻值。
电阻箱中的标准电阻为比较电桥中已知电阻，测量电路中的不平衡电位差与标准电阻比值即可得到待测电阻值。
实验步骤：
1. 搭建非平衡电桥实验电路如图。
2. 将待测电阻接入电路中，调节可变电阻使得电桥失去平衡，记录电桥失去平衡时的电位差值U。
4. 根据电桥失去平衡的条件，利用U与标准电阻的比值计算待测电阻值。
5. 重复上述步骤，直至取得较为精确的电阻值。
实验结果：
根据实验得到的数据，利用公式计算出待测电阻值为R=XXX欧姆。
实验分析：
非平衡电桥相比于其他电阻测量仪器，具有精度高、测量精度可调、适用范围广等优点。
实验中需要注意的是，应该先将电路搭建好并校准好标准电阻值，再接入待测电阻进行测量，避免因调整可变电阻时干扰整个电路，使数据准确性变差。
结论：
本次实验主要是通过使用非平衡电桥实验仪，掌握了非平衡电桥的搭建和校准方法以及精密电阻测量方法。
通过实验，我们了解了非平衡电桥的工作原理，掌握了实验中需要注意的事项，并获得了一定的实际操作经验。
非平衡直流电桥 实验报告
非平衡直流电桥实验报告1. 实验目的本实验旨在通过搭建非平衡直流电桥，探索其工作原理和应用，并通过实验数据分析，加深对电桥的理解和掌握。
2. 实验器材•直流电源•电阻箱•电流表•电压表•开关•连接线3. 实验原理非平衡直流电桥是一种常用的电子测量仪器，可以用来测量未知电阻或电阻差的值。
它由两个并联的电阻和两个串联的电阻组成，通过调节一个或多个电阻的数值，使电桥两侧电压相等，从而实现对未知电阻进行测量。
4. 实验步骤4.1 搭建电桥电路1.将直流电源连接到电桥电路的一侧，确保电源已关闭。
2.将电阻箱与电桥的一侧电阻并联连接，并调节电阻箱的数值为一个已知值。
3.将电流表与电桥的另一侧电阻并联连接。
4.将电压表与电桥的两端电压测量点相连。
5.打开电源，调节电流表的量程，确保电流值在合适的范围内。
4.2 调节电桥电路1.通过调节电桥电路中的电阻箱数值，使电桥两侧的电压相等。
2.根据实际情况，逐步增加或减小电阻箱的数值，直到电桥两侧电压相等。
3.记录电阻箱的数值以及电桥两侧的电压值。
4.3 实验数据分析1.根据记录的电阻箱数值和电桥两侧的电压值，计算电桥中未知电阻的值。
2.分析实验数据，比较测量值与理论值的差异，并探讨可能的误差来源。
3.记录实验结果，并进行实验数据的统计分析。
5. 实验注意事项1.操作前确保实验器材连接正确，电源关闭。
2.在调节电桥电路时，小幅度地逐步调节电阻箱数值，以保证精确度。
3.实验结束后，关闭电源并恢复实验器材原状。
6. 实验结果及讨论本次实验通过搭建非平衡直流电桥电路，并根据实验数据计算未知电阻的值。
在实验过程中，我们发现电桥两侧电压相等的状态较难达到，可能是电源的精度或电桥电路的阻抗不匹配所导致的。
此外，电阻箱的数值也可能存在一定的误差，进一步影响了实验结果的准确性。
通过实验数据的分析，我们可以更好地理解非平衡直流电桥的工作原理和应用。
同时，通过对实验数据的统计分析，我们可以评估实验的可靠性和准确性，进一步改进实验方法和器材选用。
非平衡电桥测量铂电阻的温度特性
实验九 非平衡电桥测量铂电阻的温度特性【实验目的】1．了解用非平衡电桥测量非电学量的方法。
掌握用非平衡桥测量温度传感器—铂电阻的温度特性。
2．了解非平衡电桥的四种工作方式及其应用。
【实验原理】1．热电阻：即热敏电阻，是常用的一种热电式传感器，它利用导体电阻随温度变化而变化的特性，将温度大小转换为电阻大小，从而达到测量温度的目的。
本实验采用铂电阻。
铂电阻温度系数大而稳定，电阻率高，电阻和温度之间关系在常温下呈线性关系，)1(0t R R t α+=，铂电阻物理化学性能在高温和氧化性介质中很稳定，常用作工业测温元件和测温标准。
2．非平衡电桥：随着测量技术的发展，电桥的应用面不再局限于平衡电桥的范围，非平衡电桥在非电量的测量中已得到广泛应用。
将各种电阻型传感器接入电桥回路，桥路的非平衡电压就能反映出桥臂电阻的微小变化，因此，通过测量非平衡电压就可以检测出外界物理量的变化，例如温度、压力、湿度等。
如图9-1所示，R 1、R 2和R 3是选定的精密桥臂电阻，R t 为热电阻。
当电源的输出电压E 一定时，非平衡电桥桥路的输出电压U t 为⎪⎪⎭⎫ ⎝⎛+-+=t t R R R R R R E U 22311 （9-1） 温度改变时，U t 随着热电阻R t 的改变而改变，因此，通过U t 值可以确定温度值。
且当电桥平衡时U t =0则由 312R R R R t = （9-2） 可测定温度为t ℃时的铂电阻值R t 。
3．三端电桥原理：一般被测电阻大于100Ω时可直接用二端法将电阻R t 接入上述电路。
但实际的温度测量中，由于热电阻的电阻值很小，当引线较长时，接线电阻将带来较大误差。
例如50Ω的铂电阻，当导线电阻为1Ω时，将会产生5℃的误差。
为了解决这一问题，可选择三端电桥法测量。
所谓三端电桥是指从待测电阻R t 两端引出三根接线。
其中一端引一根线连接桥路，另一端引出两根线，一根称电位端连到电阻R 3上，另一根为电流端连到电源回路上，如图9-2所示。
非平衡电桥实验报告
非平衡电桥实验报告非平衡电桥实验报告引言电桥是一种用来测量电阻、电容或电感的仪器，它基于电桥平衡原理。
然而，在实际应用中，电桥往往无法达到完全平衡状态，因此需要进行非平衡电桥实验来进行测量和分析。
本实验旨在通过非平衡电桥实验，探索电桥的工作原理和应用。
实验目的1. 了解电桥的基本原理和工作方式；2. 掌握非平衡电桥实验的操作方法；3. 通过实验数据分析，验证电桥的测量准确性。
实验仪器和材料1. 电桥仪器：包括电桥主机、电源、电阻箱等；2. 待测元件：电阻、电容或电感等。
实验步骤1. 连接电桥仪器：将电桥主机与电源、电阻箱等连接，并确保连接正确；2. 调节电桥平衡：根据待测元件的类型，选择合适的电桥平衡方法，如调节电阻箱或变换电源电压等；3. 记录实验数据：在调节电桥平衡的过程中，记录电桥的各项参数，如电阻箱的阻值、电源电压等；4. 分析实验数据：根据实验数据，计算待测元件的电阻、电容或电感值，并进行误差分析；5. 总结实验结果：根据实验数据和分析结果，总结电桥的测量准确性和应用范围。
实验结果与分析通过非平衡电桥实验，我们得到了一组实验数据，下面我们对这些数据进行分析和讨论。
首先，我们观察到在调节电桥平衡的过程中，电桥的示数会随着调节电阻箱或变换电源电压而发生变化。
这是因为电桥在非平衡状态下，电流将会通过待测元件和电桥的各个分支，导致电桥示数的偏离。
其次，我们计算了待测元件的电阻、电容或电感值，根据实验数据和计算结果，我们可以得出结论：电桥实验在一定范围内具有较高的测量准确性。
然而，在实际应用中，由于电桥平衡的难度和误差的存在，我们需要根据具体情况选择合适的测量方法和仪器。
此外，我们还进行了误差分析，发现实验误差主要来自于电桥的非平衡状态和仪器本身的精度。
为了减小误差，我们可以采取一些措施，如增加测量次数、提高仪器精度等。
结论通过非平衡电桥实验，我们深入了解了电桥的工作原理和应用，掌握了非平衡电桥实验的操作方法，并验证了电桥的测量准确性。
大学物理实验-直流非平衡电桥
2、非平衡电桥工作原理
R1
A
B RX
U
C
电桥平衡时 R1 R2 K
RX 0 R3
当电阻变化为RX RX 0 RX
时，电桥失去平衡。
R2
D R3
E
实验中所用数字电压表内阻
且令 RX
RX 0
则：
Uo
(1
K
K )(1
K)
E
当 (1 K ) 时
U0与 有
近似的线性关系：
U
0
K
(1 K )2
RX RX
Uo(mV )
做出 Uo ~ RX 图线，由图解法算出输出特性 曲线过零点的切线斜率k。
可知零点灵敏度 S0 kRX 0
操作要点
实验中的3个电阻，由于其存在误差， 真实阻值与标称值并不会完全相等。因此， 组成电桥后，应适当调节电阻箱，以使电桥 达到平衡。
实验中要求出零点灵敏度，必须选好 合适的ΔRX，一方面要考虑坐标纸的大小， 另一方面要考虑输出电压测量值要有足够 的有效数字。还要考虑尽量避免非平衡电 桥输出非线性的影响。
E
U
U与关系曲线
3、非平衡电桥的工作特性 （1）输出电压灵敏度
定义
SU
U
0时
S0
KE (1 K )2
为零点电压灵敏度：
（2）非线性误差
定义
D
Uo
U
o
Uo
当K 1时
D
2
对于一定的 值，当电桥比
率K比较大时，电桥的非线性误差D 会比较小 。
实验仪器
稳压电源 数字万用表
电阻箱
电学实验板及 插件、导线
实验内容
研究非平衡电桥特性
非平衡电桥的原理和应用实验
非平衡电桥的原理和应用引言电桥可分为平衡平桥和非平衡电桥，非平衡电桥也称不平衡电桥或微差电桥。
以往在教学中往往只做平衡电桥实验。
近年来，非平衡电桥在教学中受到了较多的重视，因为通过它可以测量一些变化的非电量，这就把电桥的应用范围扩展到很多领域，实际上在工程测量中非平衡电桥已经得到了广泛的应用。
一、实验目的及要求1、掌握非平衡电桥的工作原理以及与平衡电桥的异同2、掌握利用非平衡电桥的输出电压来测量变化电阻的原理和方法3、学习与掌握根据不同被测对象灵活选择不同的桥路形式进行测量4、掌握非平衡电桥测量温度的方法，并类推至测其它非电量5、用非平衡电桥测量热敏电阻的温度特性6、用热敏电阻为传感器结合非平衡电桥设计测量范围为10~70℃的数显温度计二、实验仪器1、非平衡电桥（DHQJ-1、DHQJ-2、DHQJ-3、 DHQJ-5型任选一种） 2、DHW-2型多功能恒温实验仪 3、10K Ω热敏电阻 三、实验原理非平衡电桥的原理图见图非平衡电桥在构成形式上与平衡电桥相似，但测量方法上有很大差别。
平衡电桥是调节R 3使I 0=0，从而得到 ，非平衡电桥则是使R 1、R 2、R 3保持不变，R X 变化时则U 0变化。
再根据U 0与R X 的函数关系，通过检测U 0的变化从而测得R X ，由于可以检测连续变化的U 0，所以可以检测连续变化的R X ，进而检测连续变化的非电量。
（一） 非平衡电桥的桥路形式 1、等臂电桥电桥的四个桥臂阻值相等，即R 1=R 2=R 3=R X0；其中R X0是R X 的初始值，这时电桥处于平衡状态，U 0=0 。
2、卧式电桥也称输出对称电桥这时电桥的桥臂电阻对称于输出端，即R 1=R X0，R 2=R 3，但R 1≠R 23、 立式电桥也称电源对称电桥这时从电桥的电源端看桥臂电阻对称相等即3R1X R R ⋅=R 1=R 2 R X0=R 3 但R 1≠R 34、 比例电桥这时桥臂电阻成一定的比例关系，即R 1=KR 2，R 3=KR 0或R 1=KR 3，R 2=KR X0，K 为比例系数。
非平衡电桥的原理和应用摘要本文主要介绍非平衡电桥的原理和特性
非平衡电桥的原理和应用摘要本文主要介绍非平衡电桥的原理和特性，并利用非平衡电桥设计和组装热敏电阻-电子数字温度计。
分析（一）非平衡电桥的工作原理图1 非平衡电桥非平衡电桥的原理图如图1 所示，当调节21R R 、和3R ，使桥的B 、D 两端电势相等，这时电桥达到平衡。
如果将平衡电桥中的待测电阻换成电阻型传感器，当外界条件(如温度、压力、形变等)改变时，传感器阻值会有相应变化，B 、D 两端电势不再相等，这时电桥处于非平衡状态。
假设B 、D 之间有一负载电阻g R ，其输出电压g U 。
如果使21R R 、和3R 保持不变，那么x R 变化时g U 也会发生变化。
根据x R 与g U 的函数关系，通过检测桥路的非平衡电压g U ，能反映出桥臂电阻x R 的微小变化，测量外界物理量的变化，这就是非平衡电桥工作的基本原理。
当桥臂电阻取不同的值时，电桥可以分为三类： （1） 等臂电桥：R R R R R x ====321（2） 输出对称电桥，也称卧式电桥：R R R x ==1,'32R R R ==,且'R R ≠。
（3） 电源对称电桥，也称立式电桥：R R R x ==3，'21R R R ==且'R R ≠。
当负载电阻∞→g R ，即电桥输出处于开路状态时，0=g I ，仅有电压输出并用0U 表示，若后面接数字电压或高输入阻抗放大器时即属于此种情况。
根据分压原理，设ABC 半桥的电压降为s U ，输出电压为0U ：s x x s s x x DC BC U R R R R R R R R U R R R U R R R U U U ))((32131232310++-=+-+=-= （1）当满足条件x R R R R 231=，电桥输出00=U ，即电桥处于平衡状态，这称为电桥平衡条件。
为了测量的准确性，在测量的起始点，电桥必须调到平衡，这称为预调平衡。
这样调节可以使电桥的输出只与某一臂的电阻变化有关。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
大学物理实验教案实验名称： 非平衡电桥特性测定一 实验目的1、了解非平衡电桥的工作原理。
2、了解非平衡电桥在单臂输入，双臂输入以及全臂输入时的输出特性。
二 实验仪器电源，数字电压表，滑线变阻器，电阻箱（4个）。
三 实验原理如图所示是电桥测量线路的基本形式。
它由R 1,R 2,R 3,R 4四个阻抗元件首尾串接而成，即称为桥臂。
在串接回路中相对的两个结点A 、C 接入电桥电源U s （也称工作电压）；在另两个相对结点B 、D 上将有电压U o （也称输出电压）产生。
若适当选取四个桥臂阻抗元件的阻值，在接入电桥的工作电压U s 时,电桥没有输出电压U o （U o =0），这时称电桥为平衡电桥；反之，为非平衡电桥（U o ≠0）。
即可得SB U R R R U 212+=， S D U R R R U 433+=， 而桥路输出电压D B O U U U -=，将上两式代入得：SS O KU U R R R R R R R R U =++-=))((43213142。
当式中的比例常数K 为（1）0=K （3142R R R R =）时，0=O U ，这种情况是平衡电桥。
（2）0<K （3142R R R R <）和0>K （3142R R R R >）时，0≠O U 。
这两种情况是非平衡电桥。
根据直流非平衡电桥电阻变化值接入桥臂的方法不同而桥路输出特性分为（如上图所示）：1、单臂输入时的桥路输出特性若设各桥臂的阻值为R 1=R 2=R 3=R 4=R O , 把传感器输出的电阻变化量（△R ）接入桥臂R 1，即R 1=R O +△R ，由上式可知：输出电压U O 与电桥输入电阻变化量△R 的关系为：S S O O U U R R R U εε2424+-=∆+∆-=，（式中0R R∆=ε定为传感器电阻的相对变化）定义电桥输出灵敏度为：)(R d dU S O R ∆=∆，则单臂输入时，电桥输出灵敏度为：O SR U S 41=。
SO U U 4ε-≈，这时桥路的输出电压与电阻的相对变化才有近似线性关系。
2、双臂输入时的桥路输出特性在相邻的两臂中接差模输入，根据上式得SS O O U U R R U 22ε-=∆-=，这时电桥输出灵敏度为：O SR U S 22=，可见，双臂输入时电桥的输出灵敏度比单臂输入时提高一倍。
桥路的输出电压U o 与ε成线性关系变化。
3、全桥输入时的桥路输出特性在相邻的两臂中接差模输入，而在相对的两臂中接共模输入。
由上式得OU S S O U U R R ε-=∆-= ，这时桥路的输出灵敏度：O S R U S =4，可见，全桥输入时，桥路输出灵敏度等于双臂输入时的2倍，等于单臂输入时的4倍。
桥路的输出电压U o 与ε成线性关系变化。
四 实验内容及步骤按教材85页11—2实验测量电路图接好线路，R 1=R 2=R 3=R 4=R 0=2000Ω，△R =100Ω。
1、研究单臂输入时的桥路输出特性（1）将四个桥臂的电阻箱阻值都调节为R O ，电源电压为8V ，闭和开关观察电桥是否平衡，即数字电压表读数是否为零。
若不平衡调节任意一个臂使其平衡，即数字电压表读数为零（即U O =0）。
（2）使桥臂R 1每次增加△R ，用数字电压表测出相应的桥路输出电压U O 。
2、研究双臂输入时的桥路输出特性 （1）同上（1）（2）使桥臂R 1每次增加△R ，同时桥臂R 2每次递减△R 。
用数字电压表测出相应的桥路输出电压U O 。
3、研究四臂输入时的桥路输出特性 （1）同上（1）（2）使桥臂R 1和R 3每次增加△R ，同时桥臂R 2和R 4每次递减△R 。
用数字电压表测出相应的桥路输出电压U O 。
以上三种情况测得的次数多一些，一般测到U O —△R 的关系曲线不成线性关系曲线为止。
五 注意事项1、实验接线时，先把四个电阻箱调整到便于读数的方位，相互靠拢构成一个方阵。
2、按实验测量电路接线，待指导老师检查后方可进行实验。
六 实验数据及数据处理表一 单臂输入时电阻的变化和桥路输出电压的测量数据 ΔR(Ω) U 0(V)0 0.000 100 0.093 200 0.182 300 0.267 400 0.350500 0.426 600 0.500 700 0.527 800 0.640表二 双臂输入时电阻的变化和桥路输出电压的测量数据： ΔR(Ω) U 0(V)0 0.000 100 0.202 200 0.395 300 0.588 400 0.784500 0.983 600 1.185 700 1.392 800 1.604表三 全臂输入时电阻的变化和桥路输出电压的测量数据： ΔR(Ω) U 0(V)0 0.00 100 0.39 200 0.78 300 1.16 400 1.55500 1.93 600 2.31 700 2.70 800 3.08 900 3.47根据三个表中的实验数据在同一坐标上分别作出非平衡电桥输出电压U 0与电阻变化 ΔR 的三条关系曲线（见附页）。
1、在单臂输入时电桥的关系曲线上另取两点：A 1(120, 0.100)、 B 1(390, 0.340) 单臂输入时电桥输出灵敏度)(00089.0270240.0120390100.0340.011111111000111Ω≈=--=∆-∆-=∆∆===∆V R R U U U tg k S A B A B R α 10U 的不确定度：)(3010.032020.0310V m u yU B ==∆=)(3010.0310V m u yU A =∆=10U ∆的不确定度：)(0082.0010.03222101010V u u u A B U U U ≈⨯=+=∆ 1R ∆的不确定度：)(35.2325311Ω==∆=∆xR m u A)(35.2311Ω=∆=∆xR m u B1R ∆∆的不确定度：)(0.25.2322211111Ω≈⨯=+=∆∆∆∆B A R R R u u u1S 的相对不确定度：034.0)2700.2()240.00082.0()()(22220111101≈+=∆+∆=∆∆∆∆R U S R u U u E1S 的不确定度：)(000030.000089.0034.0111Ω≈⨯=⋅=VS E u S S1S 的结果正确表达式：)(10)3.09.8(4111Ω⨯±=±=-V u S S S%4.3034.01==S E )683.0(=P2、在双臂输入时电桥的关系曲线上另取两点：A 2(150, 0.300)、B 2(690, 1.360)。
同理可得 双臂输入时电桥输出灵敏度)(00196.0540060.1150690300.0360.122022Ω≈=--=∆∆==∆V U k S RVu u u A B U U U 0082.022202002=+=∆Ω=+=∆∆∆∆0.22222222B A R R R u u u009.00086.0)5400.2()060.10082.0()()(22220222022≈≈+=∆+∆=∆∆∆∆R U S Ru U u E)(000018.000196.0009.0222Ω≈⨯=⋅=VS E u S S2S 的结果正确表达式： )(10)2.06.19(4222Ω⨯±=±=-Vu S S S%9.0009.02==S E)683.0(=P3、在全臂输入时电桥的关系曲线上另取两点：A 3(140, 0.540)、B 3(735, 2.840)。
同理可得 全臂输入时电桥输出灵敏度)(00387.0595300.2140735540.0840.233033Ω≈=--=∆∆==∆V U k S RVu U 0082.003=∆Ω=∆∆0.23R u005.00049.0)5950.2()300.20082.0()()(22220333033≈≈+=∆+∆=∆∆∆∆R U S Ru U u E)(000019.000387.0005.0333Ω≈⨯=⋅=V S E u S S3S 的结果正确表达式： )(10)2.07.38(4333Ω⨯±=±=-Vu S S S%5.0005.03==S E )683.0(=P思考题：1. 若根据U 0随ΔR 变化的关系图中求得的斜率，其物理意义是什么？2. 实验中的三种不同输入模式的桥路输出特性有什么不同（从线性度和灵敏度来回答）？。
