电线截面积电流对照表组织撰稿:约克老师电缆直径和电缆流过电流计算以及对照表(全)铜芯线的压降与其电阻有关。
其电阻计算公式:20℃时:17.5÷截面积(平方毫米)=每千米电阻值(Ω)75℃时:21.7÷截面积(平方毫米)=每千米电阻值(Ω)其压降计算公式(按欧姆定律):V=R×A线损是与其使用的压降、电流有关。
其线损计算公式:P=V×AP-线损功率(瓦特)V-压降值(伏特)A-线电流(安培)1平方毫米铜电源线的安全载流量--17A。
1.5平方毫米铜电源线的安全载流量--21A。
2.5平方毫米铜电源线的安全载流量--28A。
4平方毫米铜电源线的安全载流量--35A。
6平方毫米铜电源线的安全载流量--48A。
10平方毫米铜电源线的安全载流量--65A。
16平方毫米铜电源线的安全载流量--91A。
25平方毫米铜电源线的安全载流量--120A。
单相负荷按每千瓦4.5A(COS&=1),计算出电流后再选导线。
2.5平方毫米铜芯线等于4平方毫米铝芯线4平方毫米铜芯线等于6平方毫米铝芯线6平方毫米铜芯线等于10平方毫米铝芯线<10平方毫米以下乘以五>即:2.5平方毫米铜芯线=<4平方毫米铝芯线×5>20安培=4400千瓦; 4平方毫米铜芯线=<6平方毫米铝芯线×5>30安培=6600千瓦;6平方毫米铜芯线=<10平方毫米铝芯线×5>50安培=11000千瓦土方法是铜芯线1个平方1KW,铝芯2个平方1KW.单位是平方毫米就是横截面积(平方毫米)电缆载流量根据铜芯/铝芯不同,铜芯你用2.5(平方毫米)就可以了,其标准:0.75/1.0/1.5/2.5/4/6/10/16/25/35/50/70/95/120/150/185/240/300/40 0...还有非我国标准如:2.0铝芯1平方最大载流量9A,铜芯1平方最大载流量13.5A二点五下乘以九,往上减一顺号走。
电缆直径和载流量对照表
电缆直径和载流量对照表1、综述铜芯线的压降与其电阻有关,其电阻计算公式:20℃时:17.5÷截面积(平方毫米)=每千米电阻值(Ω)75℃时:21.7÷截面积(平方毫米)=每千米电阻值(Ω)其压降计算公式(按欧姆定律):V=R×A线损是与其使用的压降、电流有关。
其线损计算公式:P=V×AP-线损功率(瓦特) V-压降值(伏特) A-线电流(安培)2、铜芯线电源线电流计算法1平方毫米铜电源线的安全载流量--17A1.5平方毫米铜电源线的安全载流量--21A2.5平方毫米铜电源线的安全载流量--28A4平方毫米铜电源线的安全载流量--35A6平方毫米铜电源线的安全载流量--48A10平方毫米铜电源线的安全载流量--65A16平方毫米铜电源线的安全载流量--91A25平方毫米铜电源线的安全载流量--120A单相负荷按每千瓦4.5A(COS&=1),计算出电流后再选导线。
3、铜芯线与铝芯线的电流对比法2.5平方毫米铜芯线等于4平方毫米铝芯线4平方毫米铜芯线等于6平方毫米铝芯线6平方毫米铜芯线等于10平方毫米铝芯线<10平方毫米以下乘以五>即:2.5平方毫米铜芯线=<4平方毫米铝芯线×5>20安培=4400瓦;4平方毫米铜芯线=<6平方毫米铝芯线×5>30安培=6600瓦;6平方毫米铜芯线=<10平方毫米铝芯线×5>50安培=11000瓦;土方法是铜芯线1个平方1KW,铝芯2个平方1KW.单位是平方毫米;就是横截面积(平方毫米)电缆载流量根据铜芯/铝芯不同,铜芯你用 2.5(平方毫米)就可以了,其标准:0.75/1.0/1.5/2.5/4/6/10/16/25/35/50/70/95/120/150/1 85/240/300/400…,还有非我国标准如:2.0。
铝芯1平方最大载流量9A,铜芯1平方最大载流量13.5A 二点五下乘以九,往上减一顺号走。
电缆直径和电缆流过电流计算以及对照表
1、综述铜芯线的压降与其电阻有关,其电阻计算公式:20℃时:17.5÷截面积(平方毫米)=每千米电阻值(Ω)75℃时:21.7÷截面积(平方毫米)=每千米电阻值(Ω)其压降计算公式(按欧姆定律):V=R×A线损是与其使用的压降、电流有关。
其线损计算公式:P=V×AP-线损功率(瓦特) V-压降值(伏特) A-线电流(安培)2、铜芯线电源线电流计算法1平方毫米铜电源线的安全载流量--17A。
1.5平方毫米铜电源线的安全载流量--21A。
2.5平方毫米铜电源线的安全载流量--28A。
4平方毫米铜电源线的安全载流量--35A6平方毫米铜电源线的安全载流量--48A10平方毫米铜电源线的安全载流量--65A。
16平方毫米铜电源线的安全载流量--91A25平方毫米铜电源线的安全载流量--120A。
单相负荷按每千瓦4.5A(COS&=1),计算出电流后再选导线。
3、铜芯线与铝芯线的电流对比法2.5平方毫米铜芯线等于4平方毫米铝芯线4平方毫米铜芯线等于6平方毫米铝芯线6平方毫米铜芯线等于10平方毫米铝芯线<10平方毫米以下乘以五>即: 2.5平方毫米铜芯线=<4平方毫米铝芯线×5>20安培=4400 瓦; 4平方毫米铜芯线=<6平方毫米铝芯线×5>30安培=6600 瓦;6平方毫米铜芯线=<10平方毫米铝芯线×5>50安培=11000 瓦土方法是铜芯线1个平方1KW,铝芯2个平方1KW.单位是平方毫米就是横截面积(平方毫米)电缆载流量根据铜芯/铝芯不同,铜芯你用 2.5(平方毫米)就可以了其标准:0.75/1.0/1.5/2.5/4/6/10/16/25/35/50/70/95/120/150/185/240/300/400...还有非我国标准如:2.0铝芯1平方最大载流量9A,铜芯1平方最大载流量13.5A二点五下乘以九,往上减一顺号走。
电线线径与平方对照表

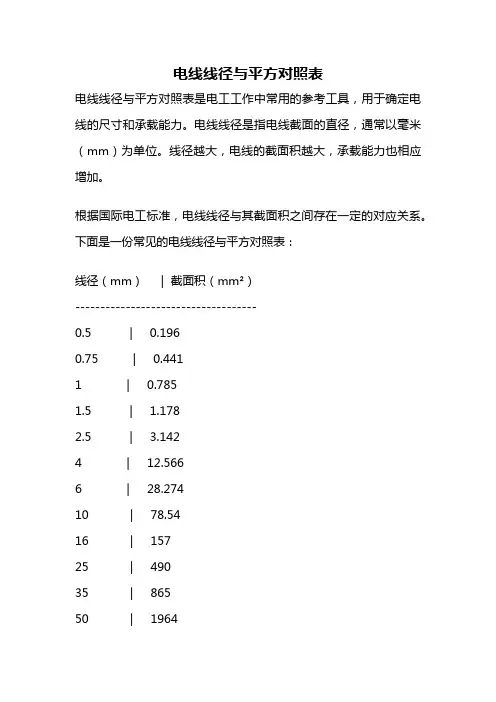

电线线径与平方对照表电线线径与平方对照表是电工工作中常用的参考工具,用于确定电线的尺寸和承载能力。
电线线径是指电线截面的直径,通常以毫米(mm)为单位。
线径越大,电线的截面积越大,承载能力也相应增加。
根据国际电工标准,电线线径与其截面积之间存在一定的对应关系。
下面是一份常见的电线线径与平方对照表:线径(mm) | 截面积(mm²)------------------------------------0.5 | 0.1960.75 | 0.4411 | 0.7851.5 | 1.1782.5 |3.1424 | 12.5666 | 28.27410 | 78.5416 | 15725 | 49035 | 86550 | 196470 | 384895 | 5880120 | 9425150 | 12700根据这个对照表,我们可以快速确定电线的线径和截面积。
例如,如果我们需要一根截面积为1.5mm²的电线,可以选择线径为1.5mm的电线。
同样地,如果我们需要一根截面积为50mm²的电线,可以选择线径为6mm的电线。
电线线径与截面积的对照关系是基于电线的导电能力和热量散发能力。
较大的线径可以提供更低的电阻和更好的导电性能,从而减少能量的损失和电线发热的可能性。
因此,在选择电线时,我们应该根据实际需要确定合适的线径。
在电工工作中,我们通常会根据电流大小和电线的长度来选择合适的线径。
较大的电流需要更大的线径来确保电线的安全运行和承载能力。
此外,长距离传输电力时,电线的线径也需要相应增加,以减小电线的电阻和功率损失。
除了线径与截面积的对照关系,我们还需要了解电线的额定电流和额定电压。
额定电流是指电线可以安全承载的最大电流值,而额定电压是指电线可以安全工作的最大电压值。
在选择电线时,我们必须确保电线的额定电流和额定电压大于实际使用情况下的电流和电压。
总结一下,电线线径与平方对照表是电工工作中常用的参考工具,可以帮助我们选择合适的电线。
电缆线芯直径电流功率速查表
常用三百八电机,一个千瓦两安培。
低压六百六电机,千瓦一点二安培。
高压三千伏电机,四个千瓦一安培。
高压六千伏电机,八个千瓦一安培。
(2)口诀c使用时,容量单位为kW,电压单位为kV,电流单位为A,此点一定要注意。
(3)口诀c中系数0.76是考虑电动机功率因数和效率等计算而得的综合值。功率因数为0.85,效率不0.9,此两个数值比较适用于几十千瓦以上的电动机,对常用的10kW以下电动机则显得大些。这就得使用口诀c计算出的电动机额定电流与电动机铭牌上标注的数值有误差,此误差对10kW以下电动机按额定电流先开关、接触器、导线等影响很小。
导线的截面积所能正常通过的电流可根据其所需要导通的电流总数进行选择,一般可按照如下顺口溜进行确定:
“十下五,百上二,二五三五四三界,柒拾玖五两倍半,铜线升级算”
就是10平方一下的铝线,平方毫米数乘以5就可以了,铜线就升一个档,比如2.5平方的铜线,就按4平方计算.一百以上的都是截面积乘以2,二十五平方以下的乘以4,三十五平方以上的乘以3,70和95平方都乘以2.5。
(4)运用口诀计算技巧。用口诀计算常用380V电动机额定电流时,先用电动机配接电源电压0.38kV数去除0.76、商数2去乘容量(kW)数。若遇容量较大的6kV电动机,容量kW数又恰是6kV数的倍数,则容量除以千伏数,商数乘以0.76系数。(5)误差。由口诀c中系数0.76是取电动机功率因数为0.85、效率为0.9而算得,这样计算不同功率因数、效率的电动机额定电流就存在误差。由口诀c推导出的5个专用口诀,容量(kW)与电流(A)的倍数,则是各电压等级(kV)数除去0.76系数的商。专用口诀简便易心算,但应注意其误差会增大。一般千瓦数较大的,算得的电流比铭牌上的略大些;而千瓦数较小的,算得的电流则比铭牌上的略小些。对此,在计算电流时,当电流达十多安或几十安时,则不必算到小数点以后。可以四舍而五不入,只取整数,这样既简单又不影响实用。对于较小的电流也只要算到一位小数即可。
电缆直径和电线截面积电流对照表
电缆直径和电线截面积电流对照表1、综述铜芯线的压降与其电阻有关,其电阻计算公式:20℃时:17.5÷截面积(平方毫米)=每千米电阻值(Ω)75℃时:21.7÷截面积(平方毫米)=每千米电阻值(Ω)其压降计算公式(按欧姆定律):V=R×A线损是与其使用的压降、电流有关。
其线损计算公式:P=V×AP-线损功率(瓦特) V-压降值(伏特) A-线电流(安培)2、铜芯线电源线电流计算法1平方毫米铜电源线的安全载流量--17A。
1.5平方毫米铜电源线的安全载流量--21A。
2.5平方毫米铜电源线的安全载流量--28A。
4平方毫米铜电源线的安全载流量--35A6平方毫米铜电源线的安全载流量--48A10平方毫米铜电源线的安全载流量--65A。
16平方毫米铜电源线的安全载流量--91A25平方毫米铜电源线的安全载流量--120A。
单相负荷按每千瓦4.5A(COS&=1),计算出电流后再选导线。
3、铜芯线与铝芯线的电流对比法2.5平方毫米铜芯线等于4平方毫米铝芯线4平方毫米铜芯线等于6平方毫米铝芯线6平方毫米铜芯线等于10平方毫米铝芯线<10平方毫米以下乘以五>即: 2.5平方毫米铜芯线=<4平方毫米铝芯线×5>20安培=4400 瓦;4平方毫米铜芯线=<6平方毫米铝芯线×5>30安培=6600 瓦;6平方毫米铜芯线=<10平方毫米铝芯线×5>50安培=11000 瓦土方法是铜芯线1个平方1KW,铝芯2个平方1KW.单位是平方毫米就是横截面积(平方毫米)电缆载流量根据铜芯/铝芯不同,铜芯你用2.5(平方毫米)就可以了其标准: 0.75/1.0/1.5/2.5/4/6/10/16/25/35/50/70/95/120/150/185/240/300/400...还有非我国标准如:2.0铝芯1平方最大载流量9A,铜芯1平方最大载流量13.5A二点五下乘以九,往上减一顺号走。
实用标准电线平方数和直径一览表
实用标准电线平方数和直径一览表1. 概述标准电线是电气工程中常用的一种导电材料,用于传输电能和信号。
不同线径的电线具有不同的导电能力和承载能力,因此正确选择电线规格对于电气系统的安全运行至关重要。
本文将提供一个实用的标准电线平方数和直径一览表,供工程师和电工参考和使用。
2. 平方数和直径的关系标准电线的平方数和直径之间存在着一定的关系,通常采用国际电工委员会(IEC)标准来确定。
以下是常见电线规格的标准平方数和直径范围:- 0.5平方毫米(mm²):直径约为0.8毫米(mm)- 0.75平方毫米(mm²):直径约为0.9毫米(mm)- 1平方毫米(mm²):直径约为1.0毫米(mm)- 1.5平方毫米(mm²):直径约为1.2毫米(mm)- 2.5平方毫米(mm²):直径约为1.4毫米(mm)- 4平方毫米(mm²):直径约为1.8毫米(mm)- 6平方毫米(mm²):直径约为2.0毫米(mm)- 10平方毫米(mm²):直径约为2.6毫米(mm)- 16平方毫米(mm²):直径约为3.0毫米(mm)- 35平方毫米(mm²):直径约为4.0毫米(mm)3. 选择标准电线的考虑因素在选择标准电线时,需综合考虑以下几个因素:3.1 承载电流不同规格的标准电线能够承载的最大电流也不相同。
根据需要传输的电流大小,我们可以选择合适的电线规格以确保电线工作在安全的范围内。
3.2 安装条件安装条件也将影响标准电线的选择。
如果电线需要穿过狭小的空间或者弯曲的路径,我们可能需要选择更柔软的电线以方便安装。
3.3 环境要求环境因素如温度、湿度和化学物质的存在也会影响标准电线的选择。
根据实际环境要求,我们应选择具有良好耐热、耐湿等特性的电线。
4. 电线规格表的使用为了方便工程师和电工快速找到所需的电线规格,可以制作一个电线规格表,按平方数和直径的升序排列,如下所示:- 0.5平方毫米(mm²):直径约为0.8毫米(mm)- 1平方毫米(mm²):直径约为1.0毫米(mm)- 1.5平方毫米(mm²):直径约为1.2毫米(mm)- 2.5平方毫米(mm²):直径约为1.4毫米(mm)- 4平方毫米(mm²):直径约为1.8毫米(mm)- 6平方毫米(mm²):直径约为2.0毫米(mm)- 10平方毫米(mm²):直径约为2.6毫米(mm)- 16平方毫米(mm²):直径约为3.0毫米(mm)- 25平方毫米(mm²):直径约为3.6毫米(mm)- 35平方毫米(mm²):直径约为4.0毫米(mm)使用电线规格表时,只需要根据实际需求找到所需的电线规格,然后查看对应的平方数和直径即可。
国标电线平方数和直径一览表
电线平方数(平方毫米)=圆周率(3。
14)×电线半径(毫米)的平方知道电线的平方,计算线直径也是这样,如:2.5方电线的线直径是:2。
5÷3.14 = 0.8,再开方得出0.9毫米,因此2。
5方线的线直径是:2×0.9毫米=1。
8毫米.知道电线的直径,计算电线的平方也用求圆形面积的公式来计算:电线的平方=圆周率(3.14)×线直径的平方/4电缆大小也用平方标称,多股线就是每根导线截面积之和。
电缆截面积的计算公式:0。
7854 ×电线半径(毫米)的平方×股数如48股(每股电线半径0.2毫米)1。
5平方的线:0。
785 ×(0.2 × 0。
2)× 48 = 1。
5平方电缆线国家标准技术参数表0.3MM平方16 0。
15MM 6A0.4MM平方23 0。
15MM0。
5MM平方28 0。
15MM0。
75MM平方42 0.15MM 14A1。
5MM平方48 0.2MM 25A2。
5MM平方19 0。
41MM 34A标称截面积铜丝根数单根直径参数截流0.3MM平方16 0。
15MM 6A 0。
4MM平方23 0。
15MM0。
5MM平方28 0。
15MM0.75MM平方42 0。
15MM 14A1.5MM平方 48 0.2MM 25A2。
5MM平方 19 0.41MM34A标称截面积计算方法:标称截面积=单根铜线半径的平方*3.14(圆周率)*铜线根数电缆线国家标准技术参数表0.3MM平方 16 0。
15MM 6A0.4MM平方 23 0。
15MM0.5MM平方 28 0.15MM0。
75MM平方 42 0。
15MM 14A1.5MM平方 48 0。
2MM 25A2。
5MM平方 19 0.41MM 34A4*16/0.15 0.3mm2表示电缆有四芯,每一芯的导体有16根,每一根0。
15mm每一芯的截面是0。
3mm2其余同上0。
实用标准电线平方数和直径一览表
标准电线平方数和直径一览表注:以上导体直径指BV 塑铜线及 BLV 塑铝线换算方法:知道电线的平方,计算电线的半径用求圆形面积的公式计算:电线平方数(平方毫米)=圆周率(3。
14)×电线半径(毫米)的平方知道电线的平方,计算线直径也是这样,如: 2.5方电线的线直径是:2.5÷ 3。
14 = 0。
8,再开方得出0.9毫米,因此2。
5方线的线直径是:2×0。
9毫米=1.8毫米。
知道电线的直径,计算电线的平方也用求圆形面积的公式来计算:电线的平方=圆周率(3.14)×线直径的平方/4 电缆大小也用平方标称,多股线就是每根导线截面积之和。
电缆截面积的计算公式: 0.7854 ×电线半径(毫米)的平方×股数如48股(每股电线半径0。
2毫米)1。
5平方的线: 0.785 ×(0.2 × 0。
2)× 48 = 1.5平方硅橡胶导线编辑锁定本词条缺少信息栏、名片图,补充相关内容使词条更完整,还能快速升级,赶紧来编辑吧!硅橡胶导线是指具有耐高温耐低温性能,具有电绝缘性能的导线,采用耐高温高强型、经特殊工艺加工而成。
目录1.1定义信息2.2产品信息3.3特点/用途4.4规格结构及技术参数硅橡胶导线定义信息编辑硅橡胶导线,主要特征是耐高温、绝缘、防火阻燃、耐腐蚀、耐老化、耐气候性、高强度、高模量、防静电、外观光滑等特点。
硅橡胶导线产品信息编辑产品名称:硅橡胶导线硅橡胶导线.产品型号:60245 IEC 03(YG)执行标准:GB5013。
3-2008产品特性:1、额定电压:300/500V2、工作温度:-60~+200℃3、导体:绞合裸铜线或镀锡铜线4、绝缘:硅橡胶5、编织:玻璃纤维+硅树脂6、颜色:红/黄/兰/白/黑/黄绿/棕等硅橡胶导线特点/用途编辑具有优良的高温耐低温性能,具有优良的电绝缘性能,优良的化学稳定性能,耐高电压,耐老化,使用寿命长。
电缆直径和电缆流过电流计算以及对照表
电缆直径和电缆流过电流计算以及对照表1、综述铜芯线的压降与其电阻有关,其电阻计算公式:20℃时:17.5÷截⾯积(平⽅毫⽶)=每千⽶电阻值(Ω)75℃时:21.7÷截⾯积(平⽅毫⽶)=每千⽶电阻值(Ω)其压降计算公式(按欧姆定律):V=R×A线损是与其使⽤的压降、电流有关。
其线损计算公式:P=V×AP-线损功率(⽡特) V-压降值(伏特) A-线电流(安培)2、铜芯线电源线电流计算法1平⽅毫⽶铜电源线的安全载流量--17A。
1.5平⽅毫⽶铜电源线的安全载流量--21A。
2.5平⽅毫⽶铜电源线的安全载流量--28A。
4平⽅毫⽶铜电源线的安全载流量--35A6平⽅毫⽶铜电源线的安全载流量--48A10平⽅毫⽶铜电源线的安全载流量--65A。
16平⽅毫⽶铜电源线的安全载流量--91A25平⽅毫⽶铜电源线的安全载流量--120A。
单相负荷按每千⽡4.5A(COS&=1),计算出电流后再选导线。
3、铜芯线与铝芯线的电流对⽐法2.5平⽅毫⽶铜芯线等于4平⽅毫⽶铝芯线4平⽅毫⽶铜芯线等于6平⽅毫⽶铝芯线6平⽅毫⽶铜芯线等于10平⽅毫⽶铝芯线<10平⽅毫⽶以下乘以五>即: 2.5平⽅毫⽶铜芯线=<4平⽅毫⽶铝芯线×5>20安培=4400 ⽡; 4平⽅毫⽶铜芯线=<6平⽅毫⽶铝芯线×5>30安培=6600 ⽡; 6平⽅毫⽶铜芯线=<10平⽅毫⽶铝芯线×5>50安培=11000 ⽡⼟⽅法是铜芯线1个平⽅1KW,铝芯2个平⽅1KW.单位是平⽅毫⽶就是横截⾯积(平⽅毫⽶)电缆载流量根据铜芯/铝芯不同,铜芯你⽤ 2.5(平⽅毫⽶)就可以了其标准:0.75/1.0/1.5/2.5/4/6/10/16/25/35/50/70/95/120/150/185/240/300/400...还有⾮我国标准如:2.0铝芯1平⽅最⼤载流量9A,铜芯1平⽅最⼤载流量13.5A⼆点五下乘以九,往上减⼀顺号⾛。
电缆功率对照表
电缆功率对照表电缆功率对照表大全电缆的载流量与导线截面有关,也与导线的材料、型号、敷设方法以及环境温度等有关,影响的因素较多,计算也较复杂。
一. . 线径与功率对照表1.I是电流=AP是功率=W 空开大小计算三相电:电流=功率÷380÷732单相:功率单位是W÷220=电流也就是A 线负载计算这得查配线的载流量,经验公式:铜导线面积等于负载功率千瓦数乘以0。
2.6 得数小于或等于导线实际截面的就选其值,大于的选粗一级的导线,铝线在算出铜线结果的基础上粗一级。
这句话表面看很难懂,举个例大家就会明白:15Kw 电机求导线截面?3.千瓦数15×0。
这时就要选择10mm?铜线,铝线则选16mm。
3500W 空调求导线面积?千瓦数5×0。
这时应选择5mm?铜线足矣,铝线则选4mm?。
用线大小计算举例22 千瓦220 伏特的负载,额定工作电流是。
铜线载流量是每平方毫米7 安培左右,那么换算一下,就需要16 平方左右铜导线,再考虑过流情况和启动电流,建议使用25 平方毫米铜导线,。
如果是380 伏特负载,根据经验公式,额定工作电流是44 安培。
换算使用铜导线 6 平方铜导线,也是需要考虑过流和启动电流,建议使用10 平方毫米铜导线。
二. . 电线平方与功率对照表1.家用常用电线功率:5 平方的塑铜线可容纳2200W。
5 平方的塑铜线可容纳3500W。
4 平方的塑铜线可容纳5200W。
6 平方的塑铜线可容纳8800W。
10 平方的塑铜线可容纳__W。
电线负载电流值 1 平方 5 平方 5 平方 4 平方国标GB4701-1992/1998 规定的电线负载电流值部分平方铜芯线允许长期负载电流为:6A__8A。
2.5平方铜芯线允许长期负载电流为:8A__15A。
5平方铜芯线允许长期负载电流为:16A__25A。
4 平方铜芯线允许长期负载电流为:25A__32A。
6 平方铜芯线允许长期负载电流为:32A__40A。
铜线平方与功率对照表
电线平方与功率对照表(电线平方数与对应用电功率)
BVR系列产品有: 0.75 、1、1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185、240、300
家用常用电线功率:1.5平方的塑铜线可容纳2200W;2.5平方的塑铜线可容纳3500W;4平方的塑铜线可容纳5200W;6平方的塑铜线可容纳8800W;10平方的塑铜线可容纳14000W;
电线负载电流值1平方1.5平方2.5平方4平方: 国标GB4706.1-1992/1998规定的电线负载电流值(部分)
1平方铜芯线允许长期负载电流为:6A---8A
1.5平方铜芯线允许长期负载电流为:8A---15A
2.5平方铜芯线允许长期负载电流为:16A---25A
4平方铜芯线允许长期负载电流为:25A---32A
6平方铜芯线允许长期负载电流为:32A---40A
.家庭电路设计:
2000年前,电路设计一般是:进户线4—6 mm2,照明1.5 mm2,插座2.5 mm2,空调4 mm2专线。
2000年后,电路设计一般是:进户线6—10 mm2,照明2.5 mm2,插座4 mm2,空调6 mm2专线。
电线火线为红色,零线可选颜色有:红、黄、蓝、绿、棕、白、黑、双色几种。
单芯电线1.5平方电线,用于灯具照明; 单芯电线2.5平方电线,用于插座; 单芯电线4平方电线, 用于3匹空调以上; 单芯电线6平方电线, 用于总进线。
双色线用于接地线;二芯、三芯护套电线是做明线使用,多用于工地上施工用,家装不太用到;三芯护套电线2.5平方可于柜式空调上用。
电线截面功率对照表及计算公式口诀
电线截面功率对照表及计算公式口诀电线截面功率对照表及计算公式口诀对于1.5、2.5、4、6、10mm2的导线可将其截面积数乘以5倍。
对于16、25mm2的导线可将其截面积数乘以4倍。
对于35、50mm2的导线可将其截面积数乘以3倍。
对于70、95mm2 的导线可将其截面积数乘以2.5倍。
对于120、150、185mm2的导线可将其截面积数乘以2倍工作温度30℃,长期连续90%负载下的载流量:1.5平方毫米――18A2.5平方毫米――26A4平方毫米――26A6平方毫米――47A10平方毫米――66A16平方毫米――92A25平方毫米――120A35平方毫米――150A功率P=电压U×电流I=220伏×18安=3960瓦标GB4706.1-1992/1998规定的电线负载电流值(部分)铜芯电线:..铜芯线截面积.. 允许长期电流..2.5 平方毫米(16A~25A)..4平方毫米(25A~32A)..6平方毫米(32A~40A) 【电线截面功率对照表及计算公式口诀】铝芯电线:铝芯线截面积.. 允许长期电流..2.5 平方毫米(13A~20A) 4平方毫米( 20A~25A).. 6平方毫米( 25A~32A)举例说明:1、每台计算机耗电约为200~300W(约1~1.5A),那么10台计算机就需要一条2.5 平方毫米的铜芯电线供电,否则可能发生火灾。
2、大3匹空调耗电约为3000W(约14A),那么1台空调就需要单独的一条2.5 平方毫米的铜芯电线供电。
3、现在的住房进线一般是4平方毫米的铜线,因此,同时开启的家用电器不得超过25A(即5500瓦),有人将房屋内的电线更换成6平方毫米的铜线是没有用处的,因为进入电表的电线是4平方毫米的。
4、早期的住房(15年前) 进线一般是2.5平方毫米的铝线,因此,同时开启的家用电器不得超过13A(即2800瓦)。
5、耗电量比较大的家用电器是:空调5A(1.2匹),电热水器10A,微波炉4A,电饭煲4A,洗碗机8A,带烘干功能的洗衣机10A,电开水器4A在电源引起的火灾中,有90%是由于接头发热造成的,因此所有的接头均要焊接,不能焊接的接触器件5~10年必须更换(比如插座、空气开关等)。
铜电线电缆载流量对照表_铜线平方与功率对照表大全
铜电线电缆载流量对照表_铜线平方与功率
对照表大全
平方越大承受的功率越大。
如果是铜芯线,线径乘以8,就是最大安全电流,电流乘以220伏电压,就是最大承受功率。
如4平放的铜芯线,乘以8等于32A,就是最大安全电流;32乘以220伏电压就是最大承受功率。
如果是铝芯线,线径乘以6就是最大安全电流。
国标允许的长期电流4平方是25-32A,6平方是32-40A。
使用普通塑料绝缘铜线(~220V)时: 1.明线,1.5平方毫米约1500W,2.5平方毫米约3000W,4平方毫米约6000W,6平方毫米约8000w;2.暗线时,1.5平方毫米约1000W,2.5平方毫米约2000W,4平方毫米约4000W,6平方毫米约5500W.
有电线平方数和其安全载流量的对应表格,没有电线平方数和其功率数的对应表格。
因为相同的平方数在不同的电压等级下,有不同的功率。
电线平方数和其安全载流量的对应表格如下:
很多用户对电线电缆的安全载流量不是很清楚,甚至是专业的电工对精确的数据都不是特别了解。
电工之家根据实际生产的电线电缆规格品种,制定了不同规格型号的电线电缆载流量表,简单易懂,一目了然。
希望能对各位朋友有所帮助.高压电缆载流量:规格型号载流量表。
钢芯铝绞线技术参数:
铜线, 平方, 功率。
电线尺寸与之电流大小对应规格
电线尺寸与之电流大小对应规格工作温度30℃,长期连续90%负载下的载流量如下:1.5平方毫米――18A2.5平方毫米――26A4平方毫米――26A6平方毫米――47A10平方毫米――66A16平方毫米――92A25平方毫米――120A35平方毫米――150A功率P=电压U×电流I=220伏×18安=3960瓦标GB4706.1-1992/1998规定的电线负载电流值(部分)铜芯电线:..铜芯线截面积.. 允许长期电流..2.5 平方毫米(16A~25A)..4平方毫米(25A~32A)..6平方毫米(32A~40A)铝芯电线:铝芯线截面积.. 允许长期电流..2.5 平方毫米(13A~20A) 4平方毫米( 20A~25A).. 6平方毫米( 25A~32A)///举例说明:////1、每台计算机耗电约为200~300W(约1~1.5A),那么10台计算机就需要一条2.5 平方毫米的铜芯电线供电,否则可能发生火灾。
2、大3匹空调耗电约为3000W(约14A),那么1台空调就需要单独的一条2.5 平方毫米的铜芯电线供电。
3、现在的住房进线一般是4平方毫米的铜线,因此,同时开启的家用电器不得超过25A(即5500瓦),有人将房屋内的电线更换成6平方毫米的铜线是没有用处的,因为进入电表的电线是4平方毫米的。
4、早期的住房(15年前) 进线一般是2.5平方毫米的铝线,因此,同时开启的家用电器不得超过13A(即2800瓦)。
5、耗电量比较大的家用电器是:空调5A(1.2匹),电热水器10A,微波炉4A,电饭煲4A,洗碗机8A,带烘干功能的洗衣机10A,电开水器4A在电源引起的火灾中,有90%是由于接头发热造成的,因此所有的接头均要焊接,不能焊接的接触器件5~10年必须更换(比如插座、空气开关等)。
国标允许的长期电流4平方是25-32A6平方是32-40A。
其实这些都是理论安全数值,极限数值还要大于这些的,2,5平方的铜线允许使用的最大功率是:5500W. 4平方的8000W,6平方9000W没问题的.40A的数字电表正常9000W绝对没问题.机械的12000W也不会烧毁的.\ 00铜芯电线电缆载流量标准电缆载流量口决:估算口诀:二点五下乘以九,往上减一顺号走。
标准电线平方数和直径一览表-线的平方粗细表
标准电线平方数和直径一览表
注:以上导体直径指BV 塑铜线及BLV 塑铝线
换算方法:知道电线的平方,计算电线的半径用求圆形面积的公式计算:电线平方数(平方毫米)=圆周率(3。
14)×电线半径(毫米)的平方知道电线的平方,计算线直径也是这样,如: 2.5方电线的线直径是:2。
5÷ 3.14 = 0。
8,再开方得出0。
9毫米,因此2.5
方线的线直径是:2×0.9毫米=1。
8毫米。
知道电线的直径,计算电线的平方也用求圆形面积的公式来计算:电线的平方=圆周率(3。
14)×线直径的平方/4 电缆大小也用平方标称,多股线就是每根导线截面积之和。
电缆截面积的计算公式:0.7854 ×电线半径(毫米)的平方×股数如48股(每股电线半径0.2毫米)1。
5平方的线:0.785 ×(0。
2 × 0.2)× 48 = 1。
5平方。
铜线平方与功率对照表
铜线平⽅与功率对照表
铜线平⽅对应的功率是根据电流算出来的,具体分两种算法:1、电线的载流量可以通过查表⽅法得到,这种⽅法⽅便、直观。
2、通过计算⽅法得到。
计算举例
已知纯铜电线的横截⾯积为S(mm²),⼀般电流密度取6A/mm²,电线的载流量I(A)=S(mm²)*6A/mm²
例如:2.5平⽅电线,它的最⼤载流量为I=2.5x6=15(A)。
如果是220V电压,最⼤承载功率为P=220x15=3300(W)
估算⼝诀
⼆点五下乘以九,往上减⼀顺号⾛。
三⼗五乘三点五,双双成组减点五。
条件有变加折算,⾼温九折铜升级。
穿管根数⼆三四,⼋七六折满载流。
说明:本节⼝诀对各种绝缘线(橡⽪和塑料绝缘线)的载流量(安全电流)不是直接指出,⽽是“截⾯乘上⼀定的倍数”来表⽰,通过⼼算⽽得。
铜线平⽅与功率对照表。
标准电线平方数和直径一览表-线的平方粗细表
标准电线平方数和直径一览表
注:以上导体直径指BV 塑铜线及BLV 塑铝线
换算方法:
知道电线的平方,计算电线的半径用求圆形面积的公式计算:电线平方数(平方毫米)=圆周率(3.14)×电线半径(毫米)的平方
知道电线的平方,计算线直径也是这样,如:
2.5方电线的线直径是:2.5÷
3.14 = 0.8,再开方得出0.9毫米,因此2.5方线的线直径是:2×0.9毫米=1.8毫米。
知道电线的直径,计算电线的平方也用求圆形面积的公式来计算:
电线的平方=圆周率(3.14)×线直径的平方/4
电缆大小也用平方标称,多股线就是每根导线截面积之和。
电缆截面积的计算公式:
0.7854 ×电线半径(毫米)的平方×股数
如48股(每股电线半径0.2毫米)1.5平方的线:
0.785 ×(0.2 × 0.2)× 48 = 1.5平方。
