永磁同步电机矢量控制简要原理
永磁同步电机的矢量控制系统
永磁同步电机的矢量控制系统一、本文概述随着科技的不断进步和工业的快速发展，电机作为核心动力设备，在各种机械设备和工业自动化系统中扮演着至关重要的角色。
其中，永磁同步电机（Permanent Magnet Synchronous Motor，简称PMSM）因其高效率、高功率密度和优良的控制性能等优点，被广泛应用于电动汽车、风力发电、机床设备等领域。
为了实现永磁同步电机的精确控制，提高其运行效率和稳定性，矢量控制（Vector Control）技术被引入到永磁同步电机的控制系统中。
本文将对永磁同步电机的矢量控制系统进行深入探讨。
文章将简要介绍永磁同步电机的基本结构和运行原理，为后续的矢量控制理论奠定基础。
接着，文章将重点阐述矢量控制的基本原理和实现方法，包括坐标变换、空间矢量脉宽调制（SVPWM）等关键技术。
文章还将分析矢量控制系统中的传感器选择、参数辨识以及控制策略优化等问题，以提高系统的控制精度和鲁棒性。
通过本文的研究，读者可以对永磁同步电机的矢量控制系统有一个全面而深入的了解，为实际应用中提高永磁同步电机的控制性能提供理论支持和指导。
本文还将探讨未来永磁同步电机矢量控制系统的发展趋势和挑战，为相关领域的研究者和工程师提供有价值的参考信息。
二、永磁同步电机的基本原理永磁同步电机（Permanent Magnet Synchronous Motor, PMSM）是一种高效、高性能的电机类型，其工作原理基于电磁感应和磁场相互作用。
PMSM的核心组成部分包括定子、转子和永磁体。
定子通常由三相绕组构成，负责产生旋转磁场；转子则装有永磁体，这些永磁体在定子产生的旋转磁场作用下，产生转矩从而驱动电机旋转。
PMSM的工作原理可以简要概括为：当定子三相绕组通入三相交流电时，会在定子内部形成旋转磁场。
由于转子上的永磁体具有固定的磁极，它们在旋转磁场的作用下会受到力矩的作用，从而使转子跟随定子磁场的旋转而旋转。
通过控制定子电流的相位和幅值，可以精确控制旋转磁场的转速和转向，从而实现对PMSM的精确控制。
详解永磁同步电机矢量控制
永磁同步电机矢量控制
由于永磁同步电机(PMSM)在诸多方面的优势，在控制领域引起了极大的兴趣。
矢量控制的基本思想[4-5]是在普通的三相交流电动机上设法模拟直流电动机转矩控制的规律。
按磁场定向坐标,将电流矢量分解成产生磁通的励磁电流分量和产生转矩的转矩电流分量,并使两分量互相垂直,彼此独立,然后分别进行调节。
这样交流电动机的转矩控制。
从原理和特性上就和直流电动机相似了。
矢量控制的目的是为了改善转矩控制性能．而最终仍然是对定子电流的控制。
由于在定子侧的各物理量,如电压、电流、电动势、磁动势都是交流量,其空间矢量在空间以同步转速旋转,调节和控制都不容易。
因此需要借助于坐标变换,使各物理量从静止坐标系转换到同步旋转坐标系,这时各空间矢量就都变成了直流量。
电流矢量分解成产生磁通的励磁电流分量i d和产生转矩的转矩电流分量i q,如图2所示,这样转矩和被控量定子电流之间的关系就一目了然。
图2.转矩和被控量定子电流之间的关系
永磁同步电机的矢量控制系统由四部分组成：1．位置、速度检测模块；2．速度环,电流环PI控制器；3．坐标变换模块；4．SVPWM模块和逆变模块。
控制过程为：速度给定信号指令与检测到的转子速度相比较,经速度控制器的调节,输出I指令信号(电流控制器得给定信号)。
同时,经过坐标变换后,定子反馈的三相电流变为i d,i q,通过电流控制器使：i d=0,i q与给定的i∗q相比较后,经过电流调节器的输出为d,q轴的电压,经Park逆变换后为α、β电压。
通过SVPWM模块输出六路PWM驱动IGBT．产生可变频率和幅值的三相正弦电流输入电机定子。
永磁同步电机矢量控制分析

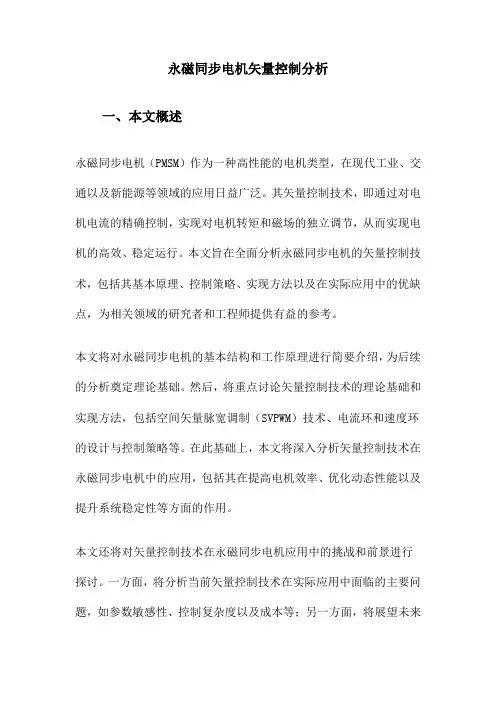

永磁同步电机矢量控制分析一、本文概述永磁同步电机（PMSM）作为一种高性能的电机类型，在现代工业、交通以及新能源等领域的应用日益广泛。
其矢量控制技术，即通过对电机电流的精确控制，实现对电机转矩和磁场的独立调节，从而实现电机的高效、稳定运行。
本文旨在全面分析永磁同步电机的矢量控制技术，包括其基本原理、控制策略、实现方法以及在实际应用中的优缺点，为相关领域的研究者和工程师提供有益的参考。
本文将对永磁同步电机的基本结构和工作原理进行简要介绍，为后续的分析奠定理论基础。
然后，将重点讨论矢量控制技术的理论基础和实现方法，包括空间矢量脉宽调制（SVPWM）技术、电流环和速度环的设计与控制策略等。
在此基础上，本文将深入分析矢量控制技术在永磁同步电机中的应用，包括其在提高电机效率、优化动态性能以及提升系统稳定性等方面的作用。
本文还将对矢量控制技术在永磁同步电机应用中的挑战和前景进行探讨。
一方面，将分析当前矢量控制技术在实际应用中面临的主要问题，如参数敏感性、控制复杂度以及成本等；另一方面，将展望未来的发展趋势，如智能化、集成化以及优化算法的应用等。
本文将对永磁同步电机矢量控制技术的未来发展提出展望，以期为该领域的进一步研究和应用提供参考。
二、永磁同步电机基本原理永磁同步电机（Permanent Magnet Synchronous Motor，PMSM）是一种高效、高功率密度的电机，广泛应用于电动汽车、风力发电、工业自动化等领域。
其基本原理主要基于电磁感应和磁场相互作用。
PMSM的核心部件是永磁体，这些永磁体通常嵌入在电机的转子中，形成固定的磁场。
当电机通电时，定子中的电流会产生一个旋转磁场。
这个旋转磁场与转子中的永磁体磁场相互作用，使得转子开始旋转。
通过精确控制定子中的电流，可以实现对转子旋转速度、方向和扭矩的精确控制。
在PMSM中，矢量控制是一种重要的控制策略。
矢量控制通过独立控制电机的磁通和扭矩分量，实现了对电机的高效、高性能控制。
永磁同步电机矢量控制

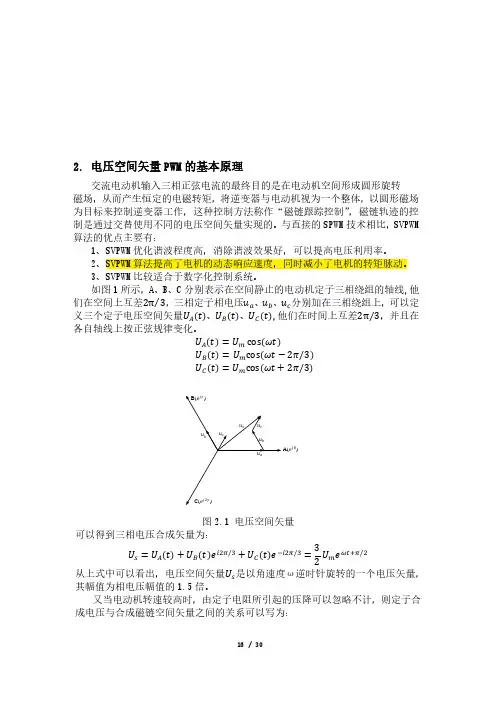

2.电压空间矢量PWM 的基本原理交流电动机输入三相正弦电流的最终目的是在电动机空间形成圆形旋转磁场，从而产生恒定的电磁转矩，将逆变器与电动机视为一个整体，以圆形磁场为目标来控制逆变器工作，这种控制方法称作“磁链跟踪控制”，磁链轨迹的控制是通过交替使用不同的电压空间矢量实现的。
与直接的SPWM 技术相比，SVPWM 算法的优点主要有：1、SVPWM 优化谐波程度高，消除谐波效果好，可以提高电压利用率。
2、SVPWM 算法提高了电机的动态响应速度，同时减小了电机的转矩脉动。
3、SVPWM 比较适合于数字化控制系统。
如图1所示，A 、B 、C 分别表示在空间静止的电动机定子三相绕组的轴线,他们在空间上互差2π⁄3，三相定子相电压u a 、u b 、u c 分别加在三相绕组上，可以定义三个定子电压空间矢量U A (t)、U B (t)、U C (t),他们在时间上互差2π⁄3，并且在各自轴线上按正弦规律变化。
U A (t )=U m cos (ωt )U B (t )=U m cos(ωt−2π/3)U C (t )=U m cos(ωt +2π/3)A(e j 0)图2.1 电压空间矢量可以得到三相电压合成矢量为：U s =U A (t )+U B (t )e i2π/3+U C (t )e −i2π/3=32U m e ωt+π/2 从上式中可以看出，电压空间矢量U s 是以角速度ω逆时针旋转的一个电压矢量，其幅值为相电压幅值的1.5倍。
又当电动机转速较高时，由定子电阻所引起的压降可以忽略不计，则定子合成电压与合成磁链空间矢量之间的关系可以写为：u s =dψsdt当电动机有三相平衡正弦电压供电时，电动机定子磁链幅值恒定，其空间矢量以恒速旋转，磁链矢量顶端的运动轨迹为圆形。
将ψs =ψs e iωt+iφ代入上式可以得到u s =ωψs e i(ωt+φ+π/2)由上式知u s 的方向与磁链矢量ψs 正交，当磁链矢量在空间旋转一周时，电压矢量也连续的按磁链圆的切线方向运动2π弧度，因此电机旋转磁场轨迹问题可以转化为电压空间矢量的运动轨迹问题。
永磁同步电动机矢量控制

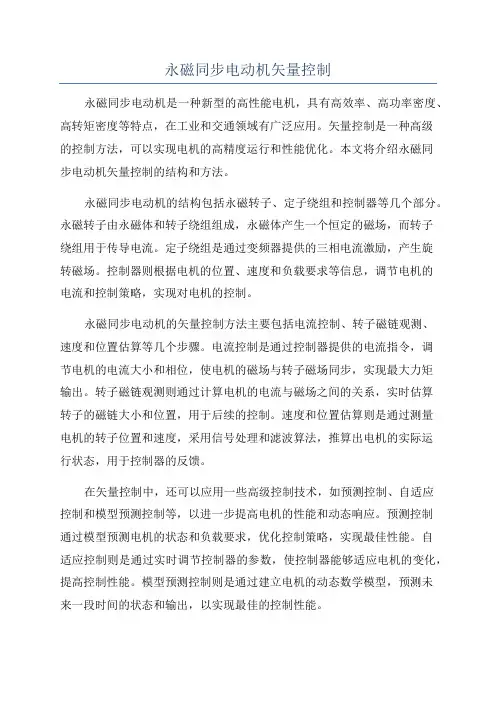

永磁同步电动机矢量控制永磁同步电动机是一种新型的高性能电机，具有高效率、高功率密度、高转矩密度等特点，在工业和交通领域有广泛应用。
矢量控制是一种高级的控制方法，可以实现电机的高精度运行和性能优化。
本文将介绍永磁同步电动机矢量控制的结构和方法。
永磁同步电动机的结构包括永磁转子、定子绕组和控制器等几个部分。
永磁转子由永磁体和转子绕组组成，永磁体产生一个恒定的磁场，而转子绕组用于传导电流。
定子绕组是通过变频器提供的三相电流激励，产生旋转磁场。
控制器则根据电机的位置、速度和负载要求等信息，调节电机的电流和控制策略，实现对电机的控制。
永磁同步电动机的矢量控制方法主要包括电流控制、转子磁链观测、速度和位置估算等几个步骤。
电流控制是通过控制器提供的电流指令，调节电机的电流大小和相位，使电机的磁场与转子磁场同步，实现最大力矩输出。
转子磁链观测则通过计算电机的电流与磁场之间的关系，实时估算转子的磁链大小和位置，用于后续的控制。
速度和位置估算则是通过测量电机的转子位置和速度，采用信号处理和滤波算法，推算出电机的实际运行状态，用于控制器的反馈。
在矢量控制中，还可以应用一些高级控制技术，如预测控制、自适应控制和模型预测控制等，以进一步提高电机的性能和动态响应。
预测控制通过模型预测电机的状态和负载要求，优化控制策略，实现最佳性能。
自适应控制则是通过实时调节控制器的参数，使控制器能够适应电机的变化，提高控制性能。
模型预测控制则是通过建立电机的动态数学模型，预测未来一段时间的状态和输出，以实现最佳的控制性能。
综上所述，永磁同步电动机矢量控制是一种高级的电机控制方法，能够实现对电机的高精度控制和性能优化。
通过控制电机的电流和磁场，在不同的工况下实现最大力矩输出和高效能运行。
未来，随着控制算法和硬件技术的不断发展，永磁同步电动机矢量控制在各个领域将有更广泛的应用。
永磁同步电机的矢量控制原理
永磁同步电机的矢量控制原理

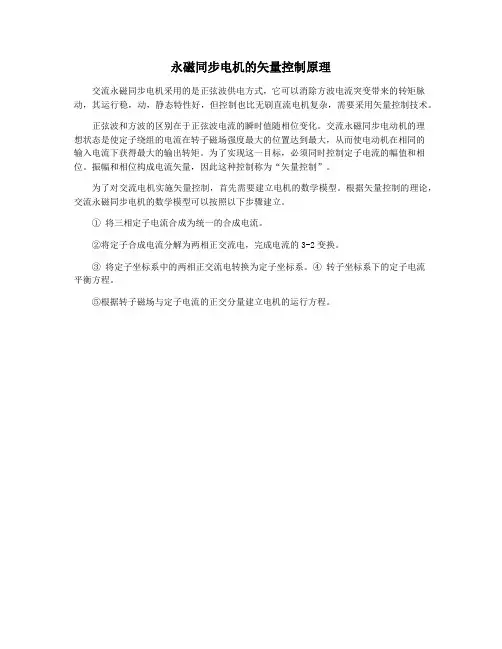

交流永磁同步电机采用的是正弦波供电方式，它可以消除方波电流突变带来的转矩脉动，其运行稳，动，静态特性好，但控制也比无刷直流电机复杂，需要采用矢量控制技术。
正弦波和方波的区别在于正弦波电流的瞬时值随相位变化。
交流永磁同步电动机的理
想状态是使定子绕组的电流在转子磁场强度最大的位置达到最大，从而使电动机在相同的
输入电流下获得最大的输出转矩。
为了实现这一目标，必须同时控制定子电流的幅值和相位。
振幅和相位构成电流矢量，因此这种控制称为“矢量控制”。
为了对交流电机实施矢量控制，首先需要建立电机的数学模型。
根据矢量控制的理论，交流永磁同步电机的数学模型可以按照以下步骤建立。
① 将三相定子电流合成为统一的合成电流。
②将定子合成电流分解为两相正交流电，完成电流的3-2变换。
③ 将定子坐标系中的两相正交流电转换为定子坐标系。
④ 转子坐标系下的定子电流
平衡方程。
⑤根据转子磁场与定子电流的正交分量建立电机的运行方程。
永磁同步电机控制原理
永磁同步电机控制原理位置控制是指将电机转子的位置控制在给定的位置上，常用的方法有传统的电流环控制和矢量控制。
传统的电流环控制是通过控制电机的电流来实现位置控制。
首先，测量电机的转子位置，通常使用光电编码器或霍尔传感器。
然后，通过闭环控制系统计算得到合适的电流指令。
最后，将电流指令发送到电机驱动器，控制电机的电流。
该方法的优点是简单且稳定，但低效。
矢量控制是一种较为先进的方法，可以实现更高的转速和更高的效率。
矢量控制通过直接控制电机的转子位置和转矩来实现位置控制。
矢量控制的原理是将电机的转子电流和磁场定向地控制在给定的位置上。
为了实现矢量控制，需要测量电机的转子位置和转速，并通过采样和滤波等技术对其进行处理。
然后，通过矢量控制算法计算得到合适的电流指令，并将其发送到电机驱动器。
电机驱动器会根据电流指令调整电机的相电流，从而控制电机的转子位置和转矩。
除了位置控制，永磁同步电机的控制还包括转速控制和转矩控制。
转速控制是指将电机的转速控制在给定的范围内。
常用的方法有开环控制和闭环控制。
开环控制是指根据电机驱动信号的占空比和频率来控制电机转速。
通过改变驱动信号的占空比和频率可以改变电机的转速。
该方法简单易实现，但不稳定且精度较低。
闭环控制是指在电机的转子位置和速度反馈信号的基础上，通过PID控制器或其他控制算法，计算得到合适的电压指令，并将其发送到电机驱动器。
电机驱动器会根据电压指令调整电机的相电压，从而控制电机的转速。
转矩控制是指将电机的输出转矩控制在给定的范围内。
常用的方法有矢量控制和直接转矩控制。
矢量控制是指在电机的转子位置、速度和转矩反馈信号的基础上，通过矢量控制算法计算得到合适的电流指令，并将其发送到电机驱动器。
电机驱动器会根据电流指令调整电机的相电流，从而控制电机的转矩。
直接转矩控制是指通过测量电机输出转矩并在闭环控制系统中计算得到合适的电流指令，并将其发送到电机驱动器。
电机驱动器会根据电流指令调整电机的相电流，从而控制电机的转矩。
(完整word版)永磁同步电机矢量控制简要原理
关于1.5KW永磁同步电机控制器的初步方案基于永磁同步电机自身的结构特点，要实现对转速及位置的伺服控制，采用矢量控制算法结合SVPWM技术实现对电机的精确控制，通过改变电机定子电压频率即可实现调速，为防止失步，采用自控方式，利用转子位置检测信号控制逆变器输出电流频率，同时转子位置检测信号作为同步电机的启动以及实现位置伺服功能的组成部分。
矢量控制的基本思想是在三相永磁同步电动机上设法模拟直流电动机转矩控制的规律，在磁场定向坐标上，将电流矢量分量分解成产生磁通的励磁电流分量id 和产生转矩的转矩电流iq分量，并使两分量互相垂直，彼此独立。
当给定Id=0，这时根据电机的转矩公式可以得到转矩与主磁通和iq乘积成正比。
由于给定Id=0，那么主磁通就基本恒定，这样只要调节电流转矩分量iq就可以像控制直流电动机一样控制永磁同步电机。
根据这一思想，初步设想系统的主要组成部分为：主控制板部分，电源及驱动板部分，输入输出部分。
其中主控制板部分即DSP板，根据控制指令和位置速度传感器以及采集的电压电流信号进行运算，并输出用于控制逆变器部分的控制信号。
电源和驱动板部分主要负责给各个部分供电，并提供给逆变器部分相应的驱动信号，以及将控制信号与主回路的高压部分隔离开。
输入输出部分用来输入控制量，显示实时信息等。
原理框图如下：n_ref Isq_ref Vsq_ref Vsa_refn IsqVsb_refIsaIsbθ基本控制过程：速度给定信号与检测到的转子信号相比较，经过速度控制器的调节，产生定子电流转矩分量Isq_ref ，用这个电流量作为电流控制器的给定信号。
励磁分量Isd_ref 由外部给定，当励磁分量为零时，从电机端口看，永磁同步电机相当于一台他励直流电机，磁通基本恒定，简化了控制问题。
另一端通过电流采样得到三相定子电流，经过Clarke 变换将其变为α-β两相静止坐标系下的电流，再通过park 变换将其变为d-q 两相旋转坐标系下电流Isq ，Isd ，分别与两个调节器的参考值比较，经过控制器调节后变为电压信号Vsd_ref 和Vsq_ref ，再经过park 逆变换，得到Vsa_ref 和Vsb_ref 作为SVPWM 的控制信号，然后产生6路驱动信号控制IGBT 逆变器，再供给同步电机，控制其转速及位置。
PMSM同步电动机矢量控制
矢量控制能够实现对电机的精确控制，具有较高的动态性能和稳态精度。同时， 矢量控制能够有效地抑制转矩波动，减小转矩脉动。
局限性
矢量控制需要精确的电机参数和准确的传感器测量，增加了系统的复杂性和成 本。此外，矢量控制对于电机参数的变化较为敏感，参数变化可能导致控制性 能下降。
03
PMSM同步电动机的矢 量控制策略
数据处理
对采集到的数据进行滤波、去噪、 归一化等处理，提取有用的信息 进行分析。
数据分析
利用分析软件对处理后的数据进 行分析，研究矢量控制策略对 PMSM同步电动机性能的影响。
实验结果与结论
结果展示
通过图表、曲线等形式展示实验结果， 直观地反映矢量控制策略对PMSM同 步电动机性能的影响。
结论总结
基于直接转矩控制的矢量控制策略
总结词
基于直接转矩控制的矢量控制策略是一种先进的控制方法，通过直接控制电机的输出转 矩和磁通来实现对PMSM同步电动机的高性能控制。
详细描述
基于直接转矩控制的矢量控制策略采用离散的时间采样方法，通过检测电机的输出转矩 和磁通状态，直接调节电机的输入电压或电流，实现对电机输出转矩和磁通的快速、精 确控制。这种控制方法具有响应速度快、动态性能好等优点，适用于高性能的伺服系统
基于磁场定向的矢量控制策略
总结词
基于磁场定向的矢量控制策略是PMSM同步电动机中最常用的控制策略之一，通过控制励磁和转矩电流分量，实 现对电机磁场的解耦控制。
详细描述
基于磁场定向的矢量控制策略通过将PMSM的电流分解为与磁场方向正交的励磁电流和与磁场方向一致的转矩电 流，实现了对电机磁场的完全解耦控制。通过调节励磁和转矩电流分量，可以独立地控制电机的磁通和转矩，从 而实现高性能的调速控制。
矢量控制基本原理
矢量控制基本原理矢量控制（FOC，Field-Oriented Control）是一种电机控制技术，旨在通过控制电机的磁场方向和大小，实现高效、高性能的运动控制。
它广泛应用于交流电机（AC）驱动系统中，如感应电机（IM）和永磁同步电机（PMSM）。
矢量控制的基本原理是将三相交流电机的控制转换为两个独立的控制回路：磁场定向控制回路和磁场强度控制回路。
磁场定向控制回路用于控制电机的磁场方向，使其与转子磁场同步，从而实现高效的转矩产生。
磁场强度控制回路用于控制电机的磁场大小，以实现所需的转矩和速度。
矢量控制的第一步是通过电流传感器或估算方法测量电机的三相电流。
然后，使用Clarke和Park变换将三相电流转换为直角坐标系中的磁场分量。
Clarke变换将三相电流转换为αβ坐标系，其中α轴与电流矢量之和对齐，β轴与电流之差对齐。
Park变换将αβ坐标系转换为dq坐标系，其中d轴对齐于转子磁场方向，q轴垂直于d轴。
在磁场定向控制回路中，通过控制q轴电流为零，使电机的磁场与转子磁场同步。
这样，电机的转子磁场就可以有效地与定子磁场相互作用，从而产生所需的转矩。
磁场定向控制通常使用PID控制器来控制q轴电流，并根据速度和转矩需求调整PID控制器的参数。
在磁场强度控制回路中，通过控制d轴电流来控制电机的磁场大小。
磁场强度控制可以通过PID控制器来实现，其中PID控制器的输出是d轴电流的参考值。
根据转矩需求和电压限制，可以调整PID控制器的参数。
为了实现矢量控制，需要使用电机控制器来计算和控制磁场定向和磁场强度。
电机控制器通常使用高性能数字信号处理器（DSP）或微控制器来执行复杂的计算和控制算法。
电机控制器还需要与电机驱动器和其他外部设备进行通信，以接收传感器反馈和发送控制信号。
矢量控制的优点是能够实现高效的电机控制，提供高转矩和高响应性能。
它还可以通过控制电机的磁场方向和大小来实现高精度的位置和速度控制。
矢量控制还可以在低速和零速时提供高转矩，提高电机的起动和停止性能。
矢量控制(FOC)基本原理
矢量控制(FOC)基本原理一、基本概念1.1模型等效原则交流电机三相对称的静止绕组 A 、B 、C ，通以三相平衡的正弦电流时，所产生的合成磁动势是旋转磁动势F ，它在空间呈正弦分布，以同步转速ω1（即电流的角频率）顺着 A-B-C 的相序旋转。
这样的物理模型如图1-1a 所示。
然而，旋转磁动势并不一定非要三相不可，单相除外，二相、三相、四相…… 等任意对称的多相绕组，通以平衡的多相电流，都能产生旋转磁动势，当然以两相最为简单。
图1图1-1b 中绘出了两相静止绕组α 和 β ，它们在空间互差90°，通以时间上互差90°的两相平衡交流电流，也产生旋转磁动势F 。
再看图1-1c 中的两个互相垂直的绕组M 和 T ，通以直流电流M i 和T i ，产生合成磁动势F ，如果让包含两个绕组在内的整个铁心以同步转速旋转，则磁动势F 自然也随之旋转起来，成为旋转磁动势。
把这个旋转磁动势的大小和转速也控制成与图 1-1a 一样，那么这三套绕组就等效了。
三相--两相变换（3S/2S 变换）在三相静止绕组A 、B 、C 和两相静止绕组α、β之间的变换，简称3S/2S 变换。
其电流关系为111221022A B C i i i i i αβ⎡⎤⎡⎤--⎢⎥⎡⎤⎢⎥⎢=⎢⎥⎢⎥⎢⎣⎦⎢⎥-⎣⎦⎢⎦⎣（） 两相—两相旋转变换（2S/2R 变换） 同步旋转坐标系中（M 、T 坐标系中）轴向电流分量与α、β坐标系中轴向电流分量的转换关系为cos sin 2sin cos M T i i i i αβϕϕϕϕ⎡⎤⎡⎡⎤⎤=⎢⎥⎢⎢⎥⎥-⎦⎣⎦⎣⎣⎦ （）1.2矢量控制简介矢量控制是指“定子三相电流矢量控制”。
矢量控制理论最早为解决三相异步电机的调速问题而提出。
交流矢量的直流标量化可以使三相异步电机获得和直流电机一样优越的调速性能。
将交流矢量变换为两相直流标量的过程见图2。
图2图2的上图为静止坐标系下的定子三相交流矢量图2的中图为静止坐标系下的等效两相交流矢量图2的下图为旋转坐标系下的等效两相直流标量，T i 是转矩电流，M i 是励磁电流。
永磁同步电机矢量控制原理
永磁同步电机矢量控制原理嘿，朋友们！今天咱来聊聊永磁同步电机矢量控制原理。
这玩意儿啊，就像是一场精彩的魔术表演！你看啊，永磁同步电机就好比是一个精力充沛的运动员，而矢量控制呢，就是那神奇的魔法棒，能让这个运动员发挥出超强的实力。
想象一下，电机里面的电流就像是一群欢快奔跑的小精灵，它们在电机里穿梭着。
而矢量控制呢，就是那个能指挥这些小精灵的智慧大师。
它能精准地控制这些小精灵的跑动方向和速度，让电机乖乖听话，该快就快，该慢就慢。
永磁同步电机矢量控制原理里有个很关键的东西，叫磁场定向。
这就好比是给电机这个运动员设定了一个明确的目标方向，让它知道该往哪儿使劲儿。
有了这个方向，电机就能高效地工作啦，不会像个无头苍蝇一样乱转。
还有那个什么直轴电流和交轴电流，哎呀，这就像是运动员的两条腿，相互配合才能跑得稳、跑得快呀！通过巧妙地调节这两条腿的力量，就能让电机展现出各种惊人的表现。
咱平时用的那些电器，好多里面都有永磁同步电机在默默工作呢。
要是没有矢量控制这一手，那它们能这么好用吗？肯定不行啊！所以说，这矢量控制原理可真是太重要啦！比如说电动汽车吧，那跑得飞快的车子里面，永磁同步电机在矢量控制的指挥下，拼命地转动，带着车子一路向前冲。
要是控制不好，车子能跑得稳吗？能那么省电吗？再想想那些工业设备，没有精确的矢量控制，能做出那么精细的产品吗？那肯定不能啊！这矢量控制原理就像是背后的无名英雄，虽然咱平时不太注意到它，但它的作用可大了去了。
总之呢，永磁同步电机矢量控制原理真的是个超级厉害的东西，它让电机变得更强大、更智能。
咱得好好感谢那些研究出这个原理的科学家们，是他们让我们的生活变得更美好，不是吗？这就是我对永磁同步电机矢量控制原理的理解，你们觉得怎么样呢？。
永磁同步电机的矢量控制原理
永磁同步电机的矢量控制原理
交流永磁同步电机采用的是正弦波供电方式，它可以消除方波电流突变带来的转矩脉动，其运行稳，动，静态特性好，但控制也比无刷直流电机复杂，需要采用矢量控制技术。
正弦波与方波的区别在与正弦波电流的瞬时值随着相位的变化。
交流永磁同步电机的理想状态是：能在转子磁场强度为最大值的位置上，使定子绕组的电流也能够达到最大值，这样电机便能够在同样的输入电流下获得最大的输出转矩。
为了实现这一目的，就必须对定子电流的幅值与相位同时进行控制。
幅值与相位构成了电流矢量，因此，这种控制称为“矢量控制”。
为了对交流电机实施矢量控制，首先需要建立电机的数学模型。
根据矢量控制的理论，交流永磁同步电机的数学模型可以按照以下步骤建立。
①将三相定子电流合成为统一的合成电流。
②将定子合成电流分解为两相正交流电，完成电流的3-2变换。
③将定子坐标系中的两相正交流电转换到定子坐标系上。
④在转子坐标系中定子电流平衡方程。
⑤根据转子磁场与定子电流的正交分量建立电机的运行方程。
永磁同步电机矢量控制原理公式。
永磁同步电机矢量控制原理公式。
全文共四篇示例，供读者参考第一篇示例：永磁同步电机矢量控制是一种先进的控制技术，通过对电机的电流和转子位置进行精确控制，实现电机的高性能运行。
在这种控制方法中，需要根据电机的数学模型来建立控制算法，其中最关键的是磁链方程、定子电压方程和永磁同步电机的运动方程。
下面我们就来详细介绍永磁同步电机矢量控制的原理及相关公式。
一、永磁同步电机的数学模型永磁同步电机是一种具有永磁体的同步电机，其主要结构包括定子和转子。
在永磁同步电机的数学模型中，通常采用dq轴坐标系描述电机的状态。
d轴与永磁磁场方向一致，q轴与d轴垂直。
永磁同步电机的磁链方程可表示为：\[\psi_d = L_d i_d + \psi_{fd}\]\[\psi_q = L_q i_q\]\(\psi_d\)和\(\psi_q\)分别为d轴和q轴的磁链，\(i_d\)和\(i_q\)分别为d轴和q轴的电流，\(L_d\)和\(L_q\)分别为d轴和q轴的电感，\(\psi_{fd}\)为永磁体的磁链。
定子电压方程可表示为：\(u_d\)和\(u_q\)分别为d轴和q轴的定子电压，\(R\)为定子电阻，\(\omega_{e}\)为电机的电角速度。
永磁同步电机的运动方程可表示为：\(T_e\)为电机的电磁转矩，\(P\)为电机的极对数。
二、永磁同步电机矢量控制原理1. 测量电机的dq轴电流和转子位置信息；2. 根据电机数学模型计算出电机的磁链和电压；3. 根据控制算法计算出需要的d轴和q轴电流指令；4. 将电流指令转换为三相电流控制信号，实现对电机的控制。
在矢量控制中，关键是根据电机的数学模型建立控制算法。
在控制算法中，常用的控制方法包括电流内环控制和速度外环控制。
电流内环控制通过控制d轴和q轴电流来实现对电机磁链和电磁转矩的精确控制；速度外环控制则通过控制电机的机械转矩和转速，实现对电机运行的稳定性和性能的优化。
永磁同步电机最大风能捕获,矢量控制原理公式。
永磁同步电机最大风能捕获,矢量控制原理公式。
永磁同步电机（PMSM）是一种常见的电机类型，具有高效、高精度和快速响应的特点。
矢量控制是永磁同步电机的一种常见控制策略，它通过对电机的电流和电压进行解耦控制，实现对电机转矩的高效控制。
最大风能捕获通常是指风力发电系统中，通过控制风力发电机组的运行状态，使得风能得以最大程度地转化为电能。
具体来说，当风吹向风力发电机时，风能将带动风力发电机旋转，进而通过发电机将机械能转化为电能。
为了实现最大风能捕获，需要对发电机的转速和功率进行控制，使得发电机在最佳状态下运行，从而最大化风能转化为电能。
矢量控制原理公式如下：
1. 定义：矢量控制是一种通过坐标变换将三相交流电机转化为直流电机进行控制的策略。
2. 公式：假设电机三相电流为ia、ib、ic，将它们通过Clarke变换转换为
dq坐标系下的电流Id、Iq，然后通过Park变换转换为同步旋转坐标系下
的电流Iα、Iβ。
通过控制Id、Iq或Iα、Iβ，可以实现电机的转矩和磁通解
耦控制。
3. 目的：矢量控制的目的是通过解耦控制，实现对电机转矩的高效控制，从而提高电机的性能和效率。
需要注意的是，具体的矢量控制算法和实现方式可能因不同的电机和控制策略而有所差异。
在实际应用中，需要根据具体的电机和控制需求进行相应的设计和优化。
永磁同步电机矢量控制的实现
永磁同步电机矢量控制的实现永磁同步电机矢量控制的实现永磁同步电机是一种高效、高功率密度和高可靠性的电机，在工业领域中得到了广泛的应用。
为了提高永磁同步电机的性能，矢量控制技术被引入其中。
本文将详细介绍永磁同步电机矢量控制的实现过程，并探讨其优势和应用。
一、永磁同步电机矢量控制的原理永磁同步电机矢量控制的基本原理是通过控制转子磁场的方向和大小，使得转子磁场与定子磁场同步，并使转子磁场随时按照需要调整，从而实现电机的高精度控制。
具体来说，永磁同步电机矢量控制主要包括速度环控制和定子电流环控制两个环节。
1.1 速度环控制速度环控制是永磁同步电机矢量控制的核心环节，其目的是使电机的转速能够稳定地跟踪给定的速度指令。
其中，速度环控制主要包括速度估计和速度控制两个部分。
速度估计是通过测量电机的电流和电压信号，利用数学模型或滤波器等方法估计电机的转速。
估计出的转速信号可以作为反馈信号输入到速度控制器中，用于判断电机的转速与给定速度之间的偏差，从而进行相应的控制。
速度控制是根据估计出的转速信号和给定速度信号之间的差值，结合控制算法，对电机的输入电压或电流进行调整，使得转速能够稳定地跟踪给定的速度指令。
1.2 定子电流环控制定子电流环控制是永磁同步电机矢量控制的另一个重要环节，其目的是控制电机的定子电流，从而调节定子磁场的大小和方向，实现电机的角度和转矩控制。
定子电流环控制主要包括定子电流测量、电流控制和电流反馈等步骤。
定子电流测量是通过对电机的电流进行采样和测量，得到准确的定子电流值。
电流采样可以采用采样电阻、霍尔传感器等方式来完成。
电流控制是根据得到的定子电流值与给定的电流指令之间的差值，结合控制算法，对电机的输入电压或电流进行调整，从而使得电机的定子电流能够稳定地跟踪给定的电流指令。
电流反馈是将测量得到的定子电流值作为反馈信号输入到电流控制器中，以实现定子电流与给定电流之间的闭环控制。
二、永磁同步电机矢量控制的优势永磁同步电机矢量控制相较于传统的驱动方式，具有以下几个优势：2.1 高动态性能通过精确控制转子磁场的方向和大小，永磁同步电机矢量控制能够实现电机的高精度控制和快速响应。
永磁同步电机矢量控制原理公式。
永磁同步电机矢量控制原理公式。
永磁同步电机矢量控制是一种高级的控制技术，用于精确控制电机的转速和转矩。
其原理公式可以分为两个部分，电动势方程和电磁转矩方程。
首先，电动势方程描述了永磁同步电机的电动势与电流和转子位置之间的关系。
其一般形式如下：
e = kω + kᵢi.
其中，e表示电动势，k是电动势常数，ω表示转子角速度，kᵢ是电流常数，i表示电流。
其次，电磁转矩方程描述了电磁转矩与电流和转子位置之间的关系。
其一般形式如下：
Tᵢ = kᵢiᵢq.
其中，Tᵢ表示电磁转矩，kᵢ是转矩常数，iᵢq表示电流的q轴分量。
在矢量控制中，需要使用Park变换和Clarke变换将三相电流
转换为dq轴分量，然后根据电动势方程和电磁转矩方程来控制dq
轴电流，从而实现对电机的精确控制。
总的来说，永磁同步电机矢量控制的原理公式涉及电动势方程、电磁转矩方程以及Park变换和Clarke变换的数学表达，这些公式
和变换关系构成了永磁同步电机矢量控制的基本原理。
通过对这些
公式的理解和运用，可以实现对永磁同步电机的高性能控制。
永磁同步电机mtpa控制原理
永磁同步电机mtpa控制原理
永磁同步电机（Permanent Magnet Synchronous Motor，PMS M）MTPA控制（Maximum Torque per Ampere）是一种常用的控制方法，可以使电机在额定电流范围内输出最大转矩。
其原理如下：
MTPA控制是基于矢量控制的方法，在MTPA控制中，电机被视为由两个磁场构成的矢量：旋转磁场和永磁磁场。
旋转磁场是由三相交流电源产生的，永磁磁场是由电机内的永磁体产生的。
控制器通过测量电机的电流、电压、位置和速度等参数，计算出当前的电机磁场矢量，并根据需要调节其大小和方向。
这样就可以控制电机产生所需的转矩和速度。
在MTPA控制中，控制器通过调整旋转磁场和永磁磁场之间的相对角度，使得电机的磁场矢量旋转到产生最大转矩的位置。
同时，控制器还通过调整电机的电流大小和方向，使得电机的磁场矢量与所需的转矩矢量尽可能地匹配。
通过这种方法，电机可以在额定电流范围内输出最大转矩，从而实现高效能、高性能的控制。
同时，MTPA控制还可以提高电机的功率因数和效率，减少电机的损耗和噪音。
总之，永磁同步电机MTPA控制是一种高效能、高性能的控制方法，可以使电机在额定电流范围内输出最大转矩，从而实现高效、精准的运动控制。
矢量控制（FOC）基本原理
图2 图2得上图为静止坐标系下得定子三相交流矢量 图2得中图为静止坐标系下得等效两相交流矢量 图2得下图为旋转坐标系下得等效两相直流标量,就是转矩电流,就是励磁电流。 经图2得变换后,定子三相交流矢量变为了旋转得两相直流标量。进而可以把异步电机瞧作直流电机,分别控制励磁电流与转矩电 流。
变换公式即式(１)与式(2）。 1、3关于坐标系 图２得上图得坐标系就是静止得三相互差120°得坐标系，这就是一个非正交坐标系。 图２得中图得坐标系就是静止得两相互差９0°得坐标系，这就是一个正交坐标系。 图2得下图得坐标系就是旋转得两相互差9０°得坐标系,这就是一个正交坐标系。此坐标系跟随转子旋转。 1、4 为什么要进行坐标变换? 因为Ａ、B、C三相电流矢量得物理意义不明确,将其转换为励磁电流与转矩电流,物理意义明确，便于分别控制两个量,使三相异 步电机获得与直流电机一样优越得调速性能。
异步电机达到与直流电机相仿得调速性能。 矢量控制也称为ＦＯＣ(磁场定向控制),矢量控制等同于FＯC,两者就是一回事。 SPWM ——直译为“正弦形PWＭ”,更明确地说就是“正弦形电压PWM”。 SVPＷM ——直译为“空间矢量PWＭ”,更明确地说就是“电压空间矢量PWM”。 ＳPＷM与ＳVPWM都就是对电压源得PWM调制方法。 再对比一遍, ◆矢量控制（也称为FＯＣ)就是对三相电流矢 量得控制方法。 ◆SPWM与SVPＷM都就是对电压源得ＰWＭ调制 方法。 １、6 SPWＭ基本原理 1.６.１ＳPＷM简介 ＳPWM就是正弦形PＷM，它通过开关控制将直 流电压模拟为(调制为)正弦形电压。 如图3,上图中曲线就是半个正弦波,下图就是 对应得SPＷＭ波形(半个正弦波)。 通过开关控制将直流电压模拟为正弦形电压, 可以方便地调制出不同幅值与频率得波形。 1.6.2 为什么要使用ＳPＷＭ方法？ 三相交流电网得幅值与频率就是固定不变得，例如380V／5０Hz,６６０V/50Hz等。 而在很多场合需要使用不同幅值与频率得正弦波形电源,这时就需要使用SＰＷＭ技术。 三相异步电机适合VVVF控制(变压变频控制) 。我们可以使用SPWＭ方法对电源进行变压变频。 通过SPWM方法调制出三相正弦形电压供给异步电机。三相正弦形电压，使得电压空间矢量按圆形轨迹旋转,并且使得电机实 际磁通为理想圆使用ＳVＰWＭ方法? 为使三相异步电机不产生转矩脉动，除了将三相电压调制为正弦形外,还可以调制为其她形状，例如马鞍形。 将三相电压调制为图4所示得马鞍形，同样能够使得电压空间矢量按圆形轨迹旋转，并且使得实际磁通为理想圆形磁通,从而使 得电机几乎无转矩脉动。 调制为马鞍形，需要使用SＶPWM技术。该技术与SPＷM技术相比更有优势。 接下来将介绍SVPWM技术。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
关于1.5KW永磁同步电机控制器的初步方案
基于永磁同步电机自身的结构特点，要实现对转速及位置的伺服控制，采用矢量控制算法结合SVPWM技术实现对电机的精确控制，通过改变电机定子电压频率即可实现调速，为防止失步，采用自控方式，利用转子位置检测信号控制逆变器输出电流频率，同时转子位置检测信号作为同步电机的启动以及实现位置伺服功能的组成部分。
矢量控制的基本思想是在三相永磁同步电动机上设法模拟直流
电动机转矩控制的规律，在磁场定向坐标上，将电流矢量分量分解成产生磁通的励磁电流分量id和产生转矩的转矩电流iq分量，并使两分量互相垂直，彼此独立。
当给定Id=0，这时根据电机的转矩公式可以得到转矩与主磁通和iq乘积成正比。
由于给定Id=0，那么主磁通就基本恒定，这样只要调节电流转矩分量iq就可以像控制直流电动机一样控制永磁同步电机。
根据这一思想，初步设想系统的主要组成部分为：主控制板部分，电源及驱动板部分，输入输出部分。
其中主控制板部分即DSP板，根据控制指令和位置速度传感器以及采集的电压电流信号进行运算，并输出用于控制逆变器部分的控制信号。
电源和驱动板部分主要负责给各个部分供电，并提供给逆变器部分相应的驱动信号，以及将控制信号与主回路的高压部分隔离开。
输入输出部分用来输入控制量，显示实时信息等。
原理框图如下：
基本控制过程：速度给定信号与检测到的转子信号相比较，经过速度控制器的调节，产生定子电流转矩分量Isq_ref，用这个电流量作为电流控制器的给定信号。
励磁分量Isd_ref由外部给定，当励磁分量为零时，从电机端口看，永磁同步电机相当于一台他励直流电机，磁通基本恒定，简化了控制问题。
另一端通过电流采样得到三相定子电流，经过Clarke变换将其变为α-β两相静止坐标系下的电流，再通过park变换将其变为d-q两相旋转坐标系下电流Isq，Isd，分别与两个调节器的参考值比较，经过控制器调节后变为电压信号Vsd_ref 和Vsq_ref，再经过park逆变换，得到Vsa_ref和Vsb_ref作为SVPWM
的控制信号，然后产生6路驱动信号控制IGBT逆变器，再供给同步电机，控制其转速及位置。
Welcome !!! 欢迎您的下载，资料仅供参考！。
