赫斯曼交换机网络配置
赫斯曼交换机的配置和使用资料
赫斯曼系列交换机配置及使用说明一．M ACH4002系列模块化核心交换机MACH4002 48G-L3P：全千兆模块化工业以太网核心交换机。
设备自带16个千兆端口，其中8个为光、电互换Combo端口。
最多支持4个介质模块，可再扩展出32个千兆端口，最多可达48个千兆端口。
该交换机支持三层路由功能，220V AC冗余供电，0～70℃工作范围。
MACH4002 48+4G-L3P：千兆模块化工业以太网核心交换机。
设备自带4个千兆光、电互换Combo 端口和16个百兆电缆端口。
最多支持4个介质模块，可再扩展出32个百兆端口，最多可达48个百兆端口和4个千兆端口。
该交换机支持三层路由功能，220V AC冗余供电，0～70℃工作范围。
1．设备的安装和拆卸：MACH4002系列核心交换机：该交换机采用标准的19寸机架式安装方式，4个介质模块及设备风扇均支持带电热插拔。
MACH4002 48G-L3P MACH4002 48+4G-L3P 下图为设备正面图示，其中包括有设备的连接端口、风扇、LED显示灯、报警输出节点、RJ11配置端口及USB配置端口。
LED显示灯位于正面左下方，如下图所示：交换机的背面为基本电源模块安装位置，如下图所示：2．设备的配置：设置IP地址的方法：1.通过超级终端的命令行（需要有专用的线缆：串口转V.24）；2.通过HiDiscovery 软件，搜索所有的网络设备，设置其IP地址和子网掩码；3.使用BOOTP和DHCP服务器来设置IP地址。
（本方法不推荐在这里使用）； 4.使用自动设置适配器ACA21（USB接口）常用的配置方法：1.通过超级终端的命令行（同上）；2.通过WEB界面（需要IE5.5以上，并且要装有JA V A 1.3以上），在IE地址栏里输入交换机的IP地址，即可访问设置界面。
每次更改设置需要点击“SET”按键，并选择保存； 3. 使用网管软件HiVision进行配置，每次的修改同样需要进行SET和保存。
赫斯曼交换机的配置

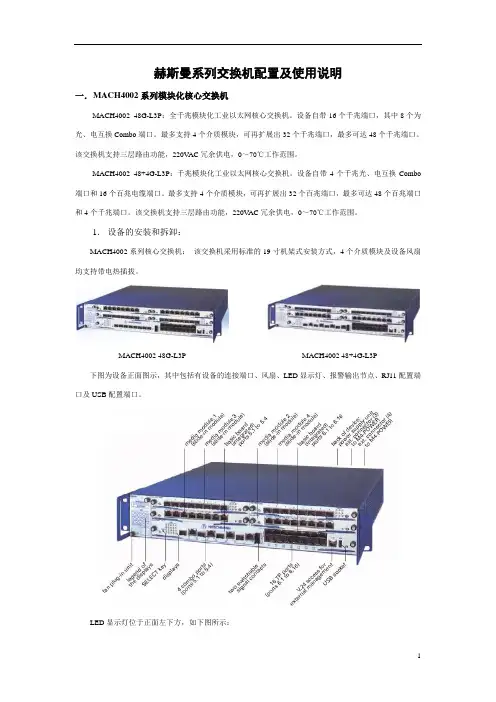

赫斯曼系列交换机配置及使用说明一．M ACH4002系列模块化核心交换机MACH4002 48G-L3P：全千兆模块化工业以太网核心交换机。
设备自带16个千兆端口，其中8个为光、电互换Combo端口。
最多支持4个介质模块，可再扩展出32个千兆端口，最多可达48个千兆端口。
该交换机支持三层路由功能，220V AC冗余供电，0～70℃工作范围。
MACH4002 48+4G-L3P：千兆模块化工业以太网核心交换机。
设备自带4个千兆光、电互换Combo 端口和16个百兆电缆端口。
最多支持4个介质模块，可再扩展出32个百兆端口，最多可达48个百兆端口和4个千兆端口。
该交换机支持三层路由功能，220V AC冗余供电，0～70℃工作范围。
1．设备的安装和拆卸：MACH4002系列核心交换机：该交换机采用标准的19寸机架式安装方式，4个介质模块及设备风扇均支持带电热插拔。
MACH4002 48G-L3P MACH4002 48+4G-L3P 下图为设备正面图示，其中包括有设备的连接端口、风扇、LED显示灯、报警输出节点、RJ11配置端口及USB配置端口。
LED显示灯位于正面左下方，如下图所示：交换机的背面为基本电源模块安装位置，如下图所示：2．设备的配置：设置IP地址的方法：1.通过超级终端的命令行（需要有专用的线缆：串口转V.24）；2.通过HiDiscovery 软件，搜索所有的网络设备，设置其IP地址和子网掩码；3.使用BOOTP和DHCP服务器来设置IP地址。
（本方法不推荐在这里使用）； 4.使用自动设置适配器ACA21（USB接口）常用的配置方法：1.通过超级终端的命令行（同上）；2.通过WEB界面（需要IE5.5以上，并且要装有JA V A 1.3以上），在IE地址栏里输入交换机的IP地址，即可访问设置界面。
每次更改设置需要点击“SET”按键，并选择保存； 3. 使用网管软件HiVision进行配置，每次的修改同样需要进行SET和保存。
赫斯曼交换机的配置和使用
赫斯曼系列交换机配置及使用说明一．M ACH4002系列模块化核心交换机MACH4002 48G-L3P:全千兆模块化工业以太网核心交换机.设备自带16个千兆端口，其中8个为光、电互换Combo端口。
最多支持4个介质模块，可再扩展出32个千兆端口，最多可达48个千兆端口。
该交换机支持三层路由功能，220V AC冗余供电,0～70℃工作范围。
MACH4002 48+4G—L3P：千兆模块化工业以太网核心交换机。
设备自带4个千兆光、电互换Combo 端口和16个百兆电缆端口。
最多支持4个介质模块,可再扩展出32个百兆端口，最多可达48个百兆端口和4个千兆端口.该交换机支持三层路由功能,220V AC冗余供电,0～70℃工作范围。
1．设备的安装和拆卸：MACH4002系列核心交换机：该交换机采用标准的19寸机架式安装方式，4个介质模块及设备风扇均支持带电热插拔。
MACH4002 48G-L3P MACH4002 48+4G—L3P 下图为设备正面图示，其中包括有设备的连接端口、风扇、LED显示灯、报警输出节点、RJ11配置端口及USB配置端口。
LED显示灯位于正面左下方，如下图所示：交换机的背面为基本电源模块安装位置，如下图所示：2．设备的配置:设置IP地址的方法：1.通过超级终端的命令行（需要有专用的线缆：串口转V。
24）；2.通过HiDiscovery 软件，搜索所有的网络设备，设置其IP地址和子网掩码；3.使用BOOTP和DHCP服务器来设置IP地址.(本方法不推荐在这里使用）；4。
使用自动设置适配器ACA21(USB接口)常用的配置方法：1。
通过超级终端的命令行（同上）；2.通过WEB界面(需要IE5.5以上，并且要装有JA V A 1。
3以上)，在IE地址栏里输入交换机的IP地址，即可访问设置界面。
每次更改设置需要点击“SET”按键，并选择保存; 3. 使用网管软件HiVision进行配置，每次的修改同样需要进行SET和保存。
赫斯曼交换机同一IP段不同网口设置说明
设置交换机的地址为172.30.44.40
通过VLAN设置3个虚拟网络地址命名为100,102,103
通过VLAN100,102,103分别于实际接线的3.2，3.1，3.3对应上。
Routing Global 中的Opertion中选项选为“on”
VLAN100对应的为3.2口，所以3.2口按正 常方式设置网管和子网掩码即可； VLAN102对应的为3.1口，3.1口设置 网管为172.30.36.33，如上图； VLAN103对应的为3.3口， 3.1口设置 网管为172.30.36.1。如果将网络分为 32位，那么其子网掩码的D为应设置 为224（255-32+1），如果不需要分 配，则子网掩码的D位设置为0（255256+1）。同时给VLAN100，102， 103设置一个虚拟网关地址（任意即 可），但不能与车间的任何一个设备 重复，子网掩码=配置网络口子网掩 码。
按照如上思路对侧围内板进行IP分配：
侧围内板右侧线接入交换机3.1口，IP地址范围定义为172.30.36.（33-64）； 侧围内板右侧线接入交换机3.3口，IP地址范围定义为172.30.36.（2-31）； 说明：侧围内板左右各13个设备，因此这里左右每侧各设计32的地址的预留量， 侧围外板接入交换机3.2口， IP地址范围定义为172.30.37.（2-254）。 （注明：IP地址中的第一位和最后一位为无效位，严禁分配地址） 设置方法如下页：
Router Discovery中将设置好的参数激活。
赫斯曼交换机特殊设置说明
试用范围：一段IP地址分配给不同的网柜 样例：手动线会将一个IP段分配给不同的NK中，有两种解决方案： 1、新增一个IP段，保证赫斯曼交换机按照正常标准设计； 2、需要将一段IP划分成不同的段重新设置定义网关。重新定义的 段只能是16的倍数。
赫斯曼交换机配置配置HIPER-Ring(更新)
23
Thank You End of Presentation
24
在MACH3000和MACH4000系列中,作为环端口的Port1必须在第一个基板上,即在交换 机最底层的那个基板上.
4
HIPER-Ring
通过硬件RM开关设置HIPER-Ring 通过硬件RM开关设置HIPERRM开关设置HIPER
5
HIPER-Ring
第一步： 第一步：
按照网络拓扑结构连接设备，其中RS20为冗余管理器,将硬件RM开关置于1.
保存交换机的当前配置到本机中
21
HIPER-Ring
第六步： 第六步：
以上步骤已经将Hiper-Ring配置完毕, 此时MS20(冗余管理器)的RM指示灯为 黄色,说明环网断开,冗余链路激活.
将MACH-3001和MS20(192.168.1.22) 连接起来,此时环网中无断点, MS20 (冗余管理器)的RM指示灯为绿色,说 明冗余链路在工作中,待被激活. 如图：
关闭RSTP
18
HIPER-Ring
在MACH3001中，点击左侧的Switching→Rapid Spanning Tree→Global, 选择OFF并单击Set,如图：
关闭RSTP
19
HIPER-ห้องสมุดไป่ตู้ing
第四步: 第四步:
由于已经将MS20(192.168.1.22)硬件Ring Ports开关置于0,所以环端口为模块1的Port1 和Port2,另外其硬件RM开关为0,所以需要通过软件开启RM.点击左侧的Redundancy→ HIPER-Ring,选择Redundancy Manager中的On.如图：
冗余链路为Active 冗余链路为Active 说明环网中某条链路失效 冗余链路开始工作
赫斯曼交换机的配置和使用
赫斯曼系列交换机配置及使用说明一．MACH4002系列模块化核心交换机MACH4002 48G-L3P：全千兆模块化工业以太网核心交换机。
设备自带16个千兆端口，其中8个为光、电互换Combo 端口。
最多支持4个介质模块，可再扩展出32个千兆端口，最多可达48个千兆端口。
该交换机支持三层路由功能，220VAC 冗余供电，0～70℃工作范围。
MACH4002 48+4G-L3P：千兆模块化工业以太网核心交换机。
设备自带4个千兆光、电互换Combo端口和16个百兆电缆端口。
最多支持4个介质模块，可再扩展出32个百兆端口，最多可达48个百兆端口和4个千兆端口。
该交换机支持三层路由功能，220VAC冗余供电，0～70℃工作范围。
1．设备的安装和拆卸：MACH4002系列核心交换机：该交换机采用标准的19寸机架式安装方式，4个介质模块及设备风扇均支持带电热插拔。
MACH4002 48G-L3P MACH4002 48+4G-L3P 下图为设备正面图示，其中包括有设备的连接端口、风扇、LED显示灯、报警输出节点、RJ11配置端口及USB配置端口。
LED显示灯位于正面左下方，如下图所示：交换机的背面为基本电源模块安装位置，如下图所示：2．设备的配置：设置IP地址的方法： 1.通过超级终端的命令行（需要有专用的线缆：串口转V.24）； 2.通过HiDiscovery软件，搜索所有的网络设备，设置其IP地址和子网掩码； 3.使用BOOTP和DHCP服务器来设置IP地址。
（本方法不推荐在这里使用）； 4.使用自动设置适配器ACA21（USB接口）常用的配置方法：1.通过超级终端的命令行（同上）；2.通过WEB界面（需要IE5.5以上，并且要装有JAVA 1.3以上），在IE地址栏里输入交换机的IP地址，即可访问设置界面。
每次更改设置需要点击“SET”按键，并选择保存； 3. 使用网管软件HiVision进行配置，每次的修改同样需要进行SET和保存。
赫斯曼交换机环网,VLAN,路由配置
西安开轩赫斯曼交换机配置环网、VLAN、路由董满权目录第一章配置环境说明 (3)1.1 HiDiscovery软件说明 (3)1.2 Hirschmann Industrial HiVision软件说明 (6)1.3 HiView软件说明 (9)第二章交换机配置 (10)2.1 配置环网协议Hiper-ring (15)2.2 VLAN划分 (19)2.3 路由功能 (23)第一章配置环境说明赫斯曼交换机配置需要的软件有HiDiscovery、Hirschmann Industrial HiVision、HiView。
以下对各种软件的功能进行大致说明。
1.1 HiDiscovery软件说明利用HiDiscovery软件可以对交换机的IP地址进行设置。
注意：输入密码时请注意大小写之分，并确保JAVA软件的版本足够新。
1.2 Hirschmann Industrial HiVision软件说明软件Hirschmann Industrial HiVision可以扫描网络，生成网络拓扑结构图，同时能够监控网络状态。
Hirschmann Industrial HiVision界面如下图所示：在‘选项’->‘发现设备’->‘新建’中设置搜索设备的IP地址范围，并勾选‘激活’选项，如下图所示。
1.3 HiView软件说明HiView软件是一款绿色版的交换机Web配置软件，内部集成JAVA，输入交换机的IP地址，即可访问。
第二章交换机配置主要内容：1.配置环网协议Hiper-ring2.VLAN划分3.路由功能⏹在每一项的配置页面中，通常都会有“Set”和“Reload”两个按钮。
其中“Set”按钮的作用是使所修改的配置即时生效；“Reload”按钮的作用是刷新该页的数据。
因此，在对交换机进行配置修改后，都需要点击该页面中的“Set”按钮，以确保配置修改可以即时生效。
⏹注意：点击“Set”按钮后，只是确保修改生效，并没有保存进交换机内部的配置文件。
赫斯曼交换机环网配置
环网配置更新_2台或是3台的环都适用准备工作：1. 将要进行环网配置的交换机先把链路连上，使物理链路成环。
2. 配置电脑连接到要配置的交换机上。
3. 在配置电脑上把赫思曼的配置软件“Hidiscovery”安装好。
4. 在配置的时候，请断开一根网线，使交换机成为线状，将PC接到线状拓扑一端的一台交换机，从远及近依次配置。
5. 无论是两台设备还是3台设备的MRP，都可以用此配置实现。
6. 每次修改配置都要按Set，然后Reload。
MRP环网配置流程：1.打开“Hidiscovery”软件，对网络中的交换机进行扫描，查看相关交换机的IP地址。
2．将电脑的IP地址改到与要配置的交换机同一地址段3．用网页登录交换机，在交换机的登陆界面，用户名选择“admin”，默认密码是“private”，点击“OK”确认。
4．登陆交换机以后，先把RSTP协议关掉。
方法如下：在左侧菜单选择“Redundancy”→“Spanning tree”→“Global”,在“operation”选项中选择“off”，然后点击“set”确认。
5. 开启MRP环网协议，方法如下：在左侧主菜单选择“redundancy”→“ring redundancy”，在主页面中选择“MRP”协议，把要做环网的端口选上（如图中1/3，1/4端口），恢复时间选择“200ms”，operation选择“On”，关于“Ring manager”选项，每个环网中只需其中一台交换机在“Ring manager”中选择“On”，剩下的交换机在此选项都选择“Off”即可。
最后点击“set”确认即可。
注意：由于断了一根线，有两台交换机在按set以后会报错，这是正常的。
6. 配置端口流出的打标模式。
进入Switching---VLAN---Static，将环所用的端口状态从U 改成T，示例中假设1/1与1/2口为环端口。
按Set，然后Reload。
7. Cell Switch的环中，有一台会分到一个端口连接到Zone Switch，这里我们假设是1/10口,将1/10口的状态从U改成T，没有连Zone Switch的交换机不需要这一步配置。
赫斯曼交换机环网配置基本操作
赫思曼交换机环网配置基本操作一、安装软件将随交换机附赠的光盘插入PC机或笔记本电脑的光驱中，右击“打开”。
1.在文件夹HiDiscovery中，选择HiDiscovery0227_windows_x86.exe（版本可能略有不同）进行HiDiscovery安装。
2.在文件夹Java中，选择 jre‐1_5_0_13‐windows‐i586‐p.exe双击进行安装。
上述步骤完成后，桌面将会出现如下图标：二、对交换机设置或更改网管IP1.配置交换机IP地址1)双击打开HiDiscovery。
上述两图中的数字为中英文版软件的对照选项2)选中欲配置的交换机（如果是单机配置将只有一个条目），如果交换机已经相互连接则无法辨识交换机，可选中交换机后点击“Signal（信号）”按钮观察交换机指示灯的闪烁或通过MAC地址识别交换机。
3)双击欲配置交换机，弹出对话框，按照网络规划输入交换机名称、IP地址和子网掩码，点击OK。
如下图所示：三、环网与耦合配置注意！在配置环网或耦合时一定不要将冗余的连接线接到交换机上。
对环网和耦合来说拓扑上应该成环的，一定不要成环。
在冗余配置配置好以后再恢复冗余的连线。
1.将PC或笔记本电脑在网络属性中配置与交换机相同网段的IP。
2.可在浏览器中输入交换机IP进行访问，或通过HIDiscovery扫标出交换机列表，选中后点“WWW”按钮。
3.登陆交换机网管登陆界面（交换机型号不同，画面略有差异），Login中填写“admin”，Password中填写“private”。
4.完成登陆后进入交换机网管页面。
首先关闭RSTP功能。
1）在左侧导航栏中定位到“Redundancy →Spanning Tree → Global”2）在Operation中选中On3）点击下方的Set按钮4）在左侧导航栏中定位到“Redundancy →Spanning Tree → Port”5）在对应的环网端口和耦合端口的“stp active”功能取消（去掉“√”即可）5.配置环网配置环网时要注意。
Hirschmann交换机配置手册(新)
1.2 软件准备 1.2.1 HiDiscovery 在 Manual CD 中找到 HiDiscovery 文件夹
选择 2.0 版本进行安装，文件名为 HiDiscovery20Setup.exe
3
百通网赫思曼络系统国际贸易 （上海） 有限公司
1.2.2 JAVA 运行环境 在 Manual CD 中找到 Java 文件夹
2.2.2 Network 网络 更改网络参数 更改网管 VLAN（默认 VLAN1 为网管 VLAN） 注:更改网管 VLAN 后,无法再通过 VLAN1 进行网管,必须通过新的网管 VLAN 进行网管. HiDiscovery 使能开关，关闭后无法通过 HiDiscovery 对交换机进 行初始化配置 点击 Set 进行设置上传，点击 Reload 检查配置是否生效
2
百通网赫思曼络系统国际贸易 （上海） 有限公司
1．准备
1.1 硬件准备 在对网络系统进行配置前，必须先对系统的硬件配置进行相应的检查。 必须保证所有的交换机均正常上电，并成功启动，所有交换机均可 以正常通信 在进行环网配置前，必须保证每个环网为线型链路 具有一台配置电脑以及至少一台的测试电脑
<6
百通网赫思曼络系统国际贸易 （上海） 有限公司
2．配置
2.1 初始化设置 2.1.1 利用 HiDiscovery 软件为交换机分配 IP 地址 点击 HiDiscovery 桌面图标或其他快捷方式进入其操作界面
<操作界面>
<桌面图标>
在 1 框处选择需要连接的网络适配器， 在 2 框处点击 Rescan 来搜索交换机。
Hirschmann 交换机在出厂的默认配置中， 交换机的默认 IP 地址为 0.0.0.0， 其子网掩 码也为 0.0.0.0。如果要对交换机进行配置，必须先为每台交换机分 配一个不同的管理 IP 地址：
赫斯曼交换机的配置和使用资料
赫斯曼系列交换机配置及使用说明一．M ACH4002系列模块化核心交换机MACH4002 48G-L3P：全千兆模块化工业以太网核心交换机。
设备自带16个千兆端口，其中8个为光、电互换Combo端口。
最多支持4个介质模块，可再扩展出32个千兆端口，最多可达48个千兆端口。
该交换机支持三层路由功能，220VAC冗余供电，0～70℃工作范围。
MACH4002 48+4G-L3P：千兆模块化工业以太网核心交换机。
设备自带4个千兆光、电互换Combo 端口和16个百兆电缆端口。
最多支持4个介质模块，可再扩展出32个百兆端口，最多可达48个百兆端口和4个千兆端口。
该交换机支持三层路由功能，220VAC冗余供电，0～70℃工作范围。
1．设备的安装和拆卸：MACH4002系列核心交换机：该交换机采用标准的19寸机架式安装方式，4个介质模块及设备风扇均支持带电热插拔。
MACH4002 48G-L3P MACH4002 48+4G-L3P 下图为设备正面图示，其中包括有设备的连接端口、风扇、LED显示灯、报警输出节点、RJ11配置端口及USB配置端口。
LED显示灯位于正面左下方，如下图所示：交换机的背面为基本电源模块安装位置，如下图所示：2．设备的配置：设置IP地址的方法： 1.通过超级终端的命令行（需要有专用的线缆：串口转V.24）；2.通过HiDiscovery 软件，搜索所有的网络设备，设置其IP地址和子网掩码； 3.使用BOOTP和DHCP服务器来设置IP地址。
（本方法不推荐在这里使用）； 4.使用自动设置适配器ACA21（USB接口）常用的配置方法： 1.通过超级终端的命令行（同上）；2.通过WEB界面（需要IE5.5以上，并且要装有JAVA 1.3以上），在IE地址栏里输入交换机的IP地址，即可访问设置界面。
每次更改设置需要点击“SET”按键，并选择保存； 3. 使用网管软件HiVision进行配置，每次的修改同样需要进行SET和保存。
Hirschmann交换机环网设置说明
网络示意图：
HIRPER-Ring环网设置步骤：
第一步：将环网中的交换机连接成总线型结构，注意先不要连接成环形否则可能会产生广播风暴，等环网配置完成后再连成环形。
第二步：将配置使用的电脑连接到环网中的任意一台交换机上，然后使用Hidiscovery软件为每台交换机配置IP地址。
Hidiscovery软件安装程序在随机包装盒的光盘中可以找到，安装时采用默认路径即可。
第三步：通过IE浏览器登录交换机。
用户名：admin 密码：private
第四步：配置HIRPER-Ring。
注意：在配置HIRPER-Ring环网功能时，要求每个环网中有且只能有一台交换机开启RM（冗余管理）功能，其它交换机该功能关闭。
1.设置环网端口为1.1和1.2 。
环网中的每台交换机都要指定环网端口，设置哪些端口为环网端口可根据现场环境要求自己决定。
2.在本例中将192.168.1.1这台交换机的RM功能开启，其余3台交换机都要关闭。
3.设置完毕后点击SET按钮。
第五步：关闭RSTP（快速生成树）功能。
在配置HIRPER-Ring时不需要RSTP功能，关闭即可。
注意：环网中的每台交换机都要关闭RSTP。
第六步：保存配置到交换机中。
在LOAD/SAVE菜单中点击SA VE按钮。
第七步：将物理连接成环形结构。
当环网功能配置全部完成后，可将交换机之间的光纤或双绞线连接成环形结构。
赫斯曼交换机配置
JAVA 软件
登陆界面
登陆后的界面
基本设置栏
基本设置 安全设置 时间设置 交换设置 路由设置 冗余设置 诊断设置 高级设置 帮助设置
端口安全
上传软件
数据文件的保存
Local Save Remote Байду номын сангаасave
重启设备
在上传完软件之后需要重启设备才能使配置生效。 重启的方法有很多种，主要介绍Cold start，Warm start Cold start：从内存中重新装载软件，重启，执行自检。 Warm start：设备只检查内存里的软件，并重启。 执行重启，设备将不能够再传输数据，失去网络连接，直到重启完成。
Hirschmann 交换机配置简介
一 登陆及权限 二 SYS简介 三 上传软件和保存 四 重启 五 IP的基本配置状态 六 状态显示的意义
准备工作
1.需要一台电脑，并且安装激活了相应的JAVA软件和JAVA程序.
2.打开浏览器，连接要登陆的设备的IP地址。之后，屏幕会显示一个登陆 界面。
3.可以选择语言和用户权限。（user or admin） user：只有读的权限 admin: 有读写的权限，可对配置进行修改，保存。
重启
搜索设备
初始化界面
设置界面
设置IP,网关，防火墙
修改设备名
状态显示的意义
Thank you for your attention!
Geng Yufeng 耿育锋
Mobile: 18691886795 E-mail: yufeng.geng@
For internal use only / © Siemens AG 2011. All rights reserved.
赫思曼交换机环网设置
赫思曼交换机HIPER‐Ring环网设置北京德百利泰科技有限公司刘冬一、设置之前的准备工作：z在端口设置之前保留一条环网线路不要连接，该线路在设置完成下述的环网步骤之后再进行连接。
z模块化交换机MS20主机上有4针拨码开关，请确保全部在”OFF”位置。
z通过HiDiscovery设置交换机IP参数。
z打开您的浏览器，在浏览器中输入交换机的网管IP地址后，则会打开如下界面注意，要使用WEB方式管理交换机，你必须在电脑上装有JAVA程序开发包。
进入管理界面，必须输入登录密码。
user : public 只读权限admin : private 读写权限z在设置HIPER‐Ring之前，先要关闭RSTP，路径：Redundancy: Rapid Spanning Tree。
点击Global可看到右边有RSTP Global，Operation 选项选择off即可。
二、HIPER‐Ring端口的设置，路径：Redundancy: HIPER‐Ring。
z环中作为RM（Redundancy Manager）管理者的交换机的HIPER‐Ring选择两个端口，用来作为连接环的端口分别添入Ring Port1，Ring Port2。
Redundancy Manager选择ON。
Ring Recovery选择Standard。
选择完毕之后点击“Set”注意：一个环网中只能有一台交换机作为RM。
z环中其他交换机HIPER‐Ring选择两个端口，用来作为连接环的端口分别添入Ring Port1，Ring Port2。
Redundancy Manager选择off。
Ring Recovery选择Standard。
选择完毕之后点击“Set”三、在Load/Save中选择Save保存。
四、设置好后可我们看到设置为冗余管理器的交换机RM指示灯为黄色，最后把环网的连接线全部连接，该指示灯变为绿色。
五、设置为RM的交换机上，不能同时设置Reudndancy coupling功能。
赫斯曼交换机的配置和使用
赫斯曼系列交换机配置及使用说明一．M ACH4002系列模块化核心交换机MACH4002 48G-L3P:全千兆模块化工业以太网核心交换机.设备自带16个千兆端口，其中8个为光、电互换Combo端口。
最多支持4个介质模块，可再扩展出32个千兆端口，最多可达48个千兆端口。
该交换机支持三层路由功能，220V AC冗余供电,0～70℃工作范围。
MACH4002 48+4G—L3P：千兆模块化工业以太网核心交换机。
设备自带4个千兆光、电互换Combo 端口和16个百兆电缆端口。
最多支持4个介质模块,可再扩展出32个百兆端口，最多可达48个百兆端口和4个千兆端口.该交换机支持三层路由功能,220V AC冗余供电,0～70℃工作范围。
1．设备的安装和拆卸：MACH4002系列核心交换机：该交换机采用标准的19寸机架式安装方式，4个介质模块及设备风扇均支持带电热插拔。
MACH4002 48G-L3P MACH4002 48+4G—L3P 下图为设备正面图示，其中包括有设备的连接端口、风扇、LED显示灯、报警输出节点、RJ11配置端口及USB配置端口。
LED显示灯位于正面左下方，如下图所示：交换机的背面为基本电源模块安装位置，如下图所示：2．设备的配置:设置IP地址的方法：1.通过超级终端的命令行（需要有专用的线缆：串口转V。
24）；2.通过HiDiscovery 软件，搜索所有的网络设备，设置其IP地址和子网掩码；3.使用BOOTP和DHCP服务器来设置IP地址.(本方法不推荐在这里使用）；4。
使用自动设置适配器ACA21(USB接口)常用的配置方法：1。
通过超级终端的命令行（同上）；2.通过WEB界面(需要IE5.5以上，并且要装有JA V A 1。
3以上)，在IE地址栏里输入交换机的IP地址，即可访问设置界面。
每次更改设置需要点击“SET”按键，并选择保存; 3. 使用网管软件HiVision进行配置，每次的修改同样需要进行SET和保存。
赫斯曼交换机网络配置
赫斯曼交换机网络配置本网络系统包含一台万兆以太网交换机（MACH 4002)作为核心交换机，两台模块化交换机(MS4128）作为次级交换机.网络系统要求划分为两个VLAN，两个VLAN之间需要通讯。
1、Vlan配置核心交换机（MACH 4002)的管理地址分别为172.16。
8。
251。
两台次级交换机（MS 4128)的管理地址分别为172。
16.8。
252，172.16。
8。
253.第一步:连接好所有设备，不考虑Port口位置。
第二步：VLAN规划本网络划分了两个VLAN，第一个名称为VLAN1，第二个名称为VLAN2，还有一个默认VLAN,名称为Defult。
Port口详细划分如下：MACH4002：VLAN1 Port口：4.1~4.6，6。
3~6.14VLAN2 Port口：3。
1～3.8上联Port口：4。
7，4。
8，6。
15，6。
16管理Port口:6。
1，6。
2MS4128：（两台配置一样）VLAN1 Port口：2.3~1。
4，3.1～3.4，4.1～4。
4，5.1～5.4VLAN2 Port口：无上联Port口：1。
1，1.2，2.1，2。
2第三步：划分VLAN使用HiDiscovery扫描到网络内所有的交换机设备，对交换机的管理地址进行设置。
使用HiVision,在Configration—Preference中添加交换机管理地址的扫描网段，可以扫描到网络内的所有交换机如图：单击Vlan-Manager选项卡，选择Agent list，如图：选择Discovered devices中的所有设备并单击添加按钮将它们添加到Participating agents中，并点击OK按钮,如图：选择“Edit”下拉菜单中的“Groups”,空白处右击选择“New”，在“Name”中输Vlan名称“Vlan1”，单击“Members”选项卡，选中需要添加的Port口,点击OK,如图:按照相同的步骤,创建第二个VLAN,名称为VLAN2，添加相应的Port口,点击OK.第四步：设置级联端口选择“Edit”中的“Vlan Ports”，选中某个Prot口,右击选择“Edit”或双击,单击“Role"选项卡，选择“Up Link(No GVRP）”,点击OK。
