弱电井内电缆桥架安装规范要求【最新】
弱电井内电缆与桥架安装规范要求【最新版】
弱电井内电缆与桥架安装规范要求一、施工准备(一) 作业条件1、土建墙体结构已弹出施工水平线,墙面抹灰及面层已完工。
2、电缆桥架及穿楼板的预留洞已处理好,安装防火隔板的埋件已整理好。
3、安装电缆桥架所需要的支架等附件已加工好。
4、竖井内电气预埋管路已整理好。
(二) 材料要求1、电气竖井内所用的电缆桥架,规格型号要符合设计要求,采用防火制品,钢板的厚度在桥架宽度小于400mm时,厚度不小于1.5mm;在400--800mm之间时,厚度不小于2mm。
2、电缆桥架应平直,无明显扭曲,支架应焊接牢固,无显著变形,下料误差应在5mm范围内,切口应无卷边毛刺。
3、防火堵料(防火枕)、防火涂料应选用经国家鉴定的定型产品。
4、竖井内的配电箱应有出厂合格证、生产许可证、“CCC”认证标志和认证证书复印件及试验记录。
5、电线、电缆及附件应选用符合国家现行技术标准的产品,并应有出厂合格证、“CCC”认证标志和认证证书复印件。
电线、电缆还应有生产许可证。
6、电气竖井中使用的辅助材料:钻头、电焊条、调合漆、焊锡、焊剂、橡胶绝缘带等。
7、金属膨胀螺栓:根据允许拉力和剪力及设备的安装孔径确定。
8、接线端子:根据导线截面及导线根数选用相应规格的接线端子。
(三) 主要机具1、活扳手、老虎钳、砂轮机、钢锯、锯条、电焊机、套丝机、手动煨管器、液压煨管器、扁锉、圆锉、半圆锉、压力案子、电烙铁、电炉子、锡锅、喷灯、锡勺、兆欧表,高凳等。
弱电井内电缆与桥架安装规范有哪些要求二、质量要求质量要求符合《建筑电气工程施工质量验收规范》(GB50303-2002)的规定。
弱电井内电缆与桥架安装规范有哪些要求三、工艺流程确定电缆桥架位置-固定支架-桥架安装-配电箱固定弱电井内电缆与桥架安装规范有哪些要求四、操作工艺(一)确定电缆桥架位置1、电缆桥架应敷设在安全、干燥、易操作的电气竖井内。
2、按照图纸设计的位置，计算空间尺寸是否满足操作距离的要求,特别是竖井内桥架、配电箱数量较多,尺寸较大、管路较多时,经常出现排列困难,因此必须仔细核对尺寸。
弱电井内电缆与桥架安装规范要求有哪些
弱电井内电缆与桥架安装规范要求有哪些
1.设计与规划：
-弱电井内电缆与桥架的设计应考虑到弱电系统的布置和井内的空间限制。
-弱电井内的布置和井内的空间利用应满足相关标准和规范的要求。
2.电缆的选用与布线：
-弱电井内的电缆应选择符合国家标准和规范的配线电缆，且应选择适合于弱电系统的电缆。
-电缆的布线应符合弱电系统的要求，避免相互交叉和干扰。
-应保证电缆的最小弯曲半径，并避免电缆受压和损坏。
3.桥架的选用与安装：
-弱电井内的桥架应选择符合国家标准和规范的桥架，且应选择适合于弱电系统的桥架。
-桥架的安装应符合桥架制造商提供的安装要求，并满足弱电系统的要求。
-桥架的安装应牢固可靠，不应有松动或倾倒的情况。
4.接地与绝缘：
-弱电井内的电缆和桥架应进行正确的接地。
-电缆和桥架之间应保持良好的绝缘，避免电缆之间或电缆与桥架之间发生短路。
5.标识：
-弱电井内的电缆和桥架应进行正确的标识，以便于后续维护和管理。
-标识应包括电缆和桥架的名称、编号、用途等信息。
6.安全与环保：
-弱电井内的电缆和桥架的安装应符合相关安全标准和规范的要求，
以确保施工过程中的人身安全和设备安全。
-施工过程中应注意环保，避免对环境造成污染。
总之，弱电井内电缆与桥架的安装规范要求非常重要，不仅关乎到弱
电系统的正常运行，还关乎到人身安全和设备安全。
因此，在进行弱电井
内电缆与桥架的安装之前，应详细了解并遵守相关的标准和规范，以确保
施工质量和安全性。
关于弱电井内电缆与桥架安装规范要求
关于弱电井内电缆与桥架安装规范要求弱电井内电缆与桥架安装规范要求是为了保证弱电信号的传输质量和系统的稳定运行，从而提高通信、网络和安全设备的性能。
它们遵循一系列标准和规范，下面将详细介绍这些规范要求。
1.1电缆选择：应根据实际需求选择合适的电缆，包括电缆的种类、导体材质、绝缘材料以及电缆芯数。
电缆应具备良好的电磁屏蔽性能和耐火性能。
1.2电缆敷设：电缆应按照设计方案进行敷设，且不得交叉敷设。
电缆应尽量远离强电线路，以免受到电磁干扰。
电缆的敷设应保持整齐、平直，不得有明显的弯曲。
1.3电缆固定：电缆应固定在弱电井内的桥架上，固定点应均匀，不准有松动。
固定点应远离电缆接线盒、端子等易产生热量的部件。
1.4弯曲半径：电缆在弱电井内的弯曲半径不得小于电缆规定的最小弯曲半径。
在电缆与端子接头处的弯曲半径应适当大些，以减少机械应力对电缆的影响。
1.5上架高度：电缆架设高度应符合施工图设计要求，且电缆应能够保持一定的张力，不得产生过大的弯曲。
1.6弱电井内电缆间距：不同种类的电缆应保持相应的间距以避免干扰。
电缆间距应符合相关标准规定。
2.1桥架选择：根据实际需求选择合适的桥架，包括桥架的材料、型号、规格等参数。
桥架应具备良好的机械强度和耐腐蚀性能。
2.2桥架安装：桥架应按照设计方案进行安装，固定牢固，不得有抖动和松动。
桥架的水平度应符合要求。
2.3桥架间距：不同种类的电缆桥架应保持相应的间距以避免干扰。
桥架间距应符合相关标准规定。
2.4桥架高度：桥架应安装在适当的高度，以方便敷设和维护电缆。
桥架高度应符合相关标准规定。
2.5桥架转弯：在桥架转弯处，应采用合适的转弯衔接件，以保持桥架的连续性。
转弯半径应符合要求，不得过小。
2.6桥架接地：桥架应进行接地处理，以提高系统的抗干扰性能和安全性。
除了以上规范要求外，还应按照电缆供应商的要求进行安装和维护。
在安装过程中，应注意对电缆的保护，避免拉伸、压迫或损坏电缆。
同时，还应进行充分的测试和调试，确保电缆和桥架安装质量和性能达到预期要求。
电缆桥架施工要求及规范
电缆桥架安装施工要求及规范1 一般规定1．1 本章适用于电压为10KV及以下新建扩建的一般工业与民用建筑电缆、桥架安装和桥架内电缆敷设1．2 电缆桥架安装和桥架内电缆敷设，应按已批准的设计文件施工。
1．3 由支、吊、托架支撑的托盘（槽）或梯架直线段、弯通非直线段组合而成，敷设电缆具有连续性的刚性结构系统，为电缆桥架。
见图12.1.31.4 金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠，且必须符合下列规定:１．金属电缆桥架及支架全长应不少于2处与接地（PE）或接零（PEN）干线相连接；２．非镀锌电缆桥架间连接板的两端跨接线铜芯接地线，接地线最小允许截面积不小于4mm2；３．镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。
1．5 电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。
1．6 电缆桥架处如有防火要求的场所，应采取防火隔离措施。
12．2 施工准备2．1 技术准备:１．按照已批准的施工组织设计（施工方案）进行技术、安全交底。
２．施工执行工艺标准、图集、规范齐全。
３．电缆桥架敷设前，应检查桥架敷设有无与其他设备、管线交叉或重叠无法施工的地方，施工前应与各工种、监理或建设单位及设计单位协商好，并作好记录，以保证施工顺利进行。
４．根据施工图或施工所用电缆应作好电缆牵引力的计算。
1.电缆桥架规格及型号必须符合设计要求，附件齐全；桥架与配件、附件和紧固件各种型钢均应采用镀锌标准件。
2.各种规格电缆桥架的直线段、弯通、桥架附件及支、吊架立柱及型钢等有产品合格证，桥架内外应光滑平整，无棱刺，不应有扭曲翘边等变形现象。
3.桥架订货或制作应按设计要求进行，不应有误，应反复校核以免造成浪费。
4.桥架安装选择需屏蔽电气干扰的电缆回路，有腐蚀的场所、易燃粉尘场所，应选用无盖无孔封闭型托盘，当需要因地制宜的场所，宜选用组装式托盘或有孔托盘及梯架；在容易积灰和其它需遮盖的环境或户外场所，宜带有盖板。

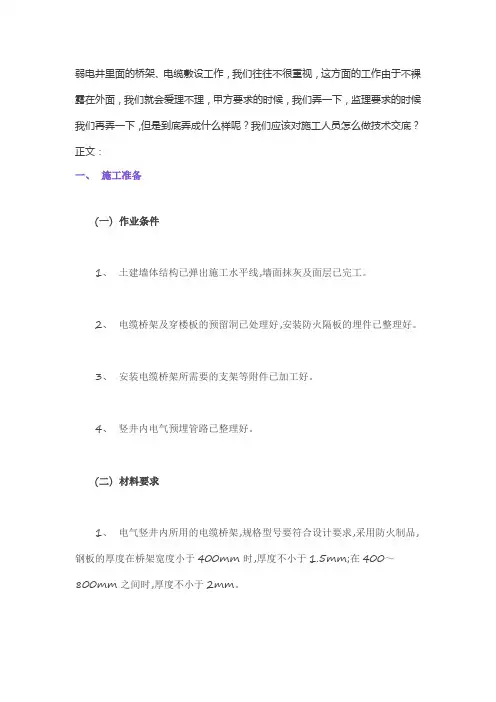

弱电井内电缆、桥架安装规范要求v
弱电井里面的桥架、电缆敷设工作，我们往往不很重视，这方面的工作由于不裸露在外面，我们就会爱理不理，甲方要求的时候，我们弄一下，监理要求的时候我们再弄一下，但是到底弄成什么样呢？我们应该对施工人员怎么做技术交底？正文：一、施工准备(一) 作业条件1、土建墙体结构已弹出施工水平线,墙面抹灰及面层已完工。
2、电缆桥架及穿楼板的预留洞已处理好,安装防火隔板的埋件已整理好。
3、安装电缆桥架所需要的支架等附件已加工好。
4、竖井内电气预埋管路已整理好。
(二) 材料要求1、电气竖井内所用的电缆桥架,规格型号要符合设计要求,采用防火制品,钢板的厚度在桥架宽度小于400mm时,厚度不小于1.5mm;在400～800mm之间时,厚度不小于2mm。
2、电缆桥架应平直,无明显扭曲,支架应焊接牢固,无显著变形,下料误差应在5mm范围内,切口应无卷边毛刺。
3、防火堵料(防火枕)、防火涂料应选用经国家鉴定的定型产品。
4、竖井内的配电箱应有出厂合格证、生产许可证、“CCC”认证标志和认证证书复印件及试验记录。
5、电线、电缆及附件应选用符合国家现行技术标准的产品,并应有出厂合格证、“CCC”认证标志和认证证书复印件。
电线、电缆还应有生产许可证。
6、电气竖井中使用的辅助材料:钻头、电焊条、调合漆、焊锡、焊剂、橡胶绝缘带等。
7、金属膨胀螺栓:根据允许拉力和剪力及设备的安装孔径确定。
8、接线端子:根据导线截面及导线根数选用相应规格的接线端子。
(三) 主要机具1、活扳手、老虎钳、砂轮机、钢锯、锯条、电焊机、套丝机、手动煨管器、液压煨管器、扁锉、圆锉、半圆锉、压力案子、电烙铁、电炉子、锡锅、喷灯、锡勺、兆欧表,高凳等。
(三) 桥架安装1、桥架与支架之间固定采用螺栓。
2、桥架与钢管之间连接采用专用锁母固定,并有跨接地线。
3、当直线段钢制电缆桥架超过30m,应有伸缩缝,其连接采用伸缩连接板或伸缩节。
(四) 电缆敷设1、在桥架就位后,即可敷设线缆。
电缆桥架安装施工要求及规范
电缆桥架安装施工要求及规范1 一般规定1．1本章适用于电压为10KV及以下新建扩建的一般工业与民用建筑电缆、桥架安装和桥架内电缆敷设1．2电缆桥架安装和桥架内电缆敷设，应按已批准的设计文件施工。
1．3由支、吊、托架支撑的托盘（槽）或梯架直线段、弯通非直线段组合而成，敷设电缆具有连续性的刚性结构系统，为电缆桥架。
见图12.1.31.4金属桥架及其支架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠，且必须符合下列规定:１．金属桥架及支架全长应不少于2处与接地（PE）或接零（PEN）干线相连接；２．非镀锌电缆桥架间连接板的两端跨接线铜芯接地线，接地线最小允许截面积不小于4mm2；３．镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。
1．5电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。
1．6电缆桥架处如有防火要求的场所，应采取防火隔离措施。
12．2 施工准备2．1技术准备:１．按照已批准的施工组织设计（施工方案）进行技术、安全交底。
２．施工执行工艺标准、图集、规范齐全。
３．电缆桥架敷设前，应检查桥架敷设有无与其他设备、管线交叉或重叠无法施工的地方，施工前应与各工种、监理或建设单位及设计单位协商好，并作好记录，以保证施工顺利进行。
４．根据施工图或施工所用电缆应作好电缆牵引力的计算。
1.电缆桥架规格及型号必须符合设计要求，附件齐全；桥架与配件、附件和紧固件各种型钢均应采用镀锌标准件。
2.各种规格电缆桥架的直线段、弯通、桥架附件及支、吊架立柱及型钢等有产品合格证，桥架内外应光滑平整，无棱刺，不应有扭曲翘边等变形现象。
3.桥架订货或制作应按设计要求进行，不应有误，应反复校核以免造成浪费。
4.桥架安装选择需屏蔽电气干扰的电缆回路，有腐蚀的场所、易燃粉尘场所，应选用无盖无孔封闭型托盘，当需要因地制宜的场所，宜选用组装式托盘或有孔托盘及梯架；在容易积灰和其它需遮盖的环境或户外场所，宜带有盖板。
电缆桥架安装要求
电缆桥架安装要求1 适用范围适用于建筑物内电缆桥架安装工程2 引用标准GB50303《建筑电气工程施工质量验收规范》3 材料要求3.1电缆桥架的型式，规格应与设计相符，并有产品合格证书和质量证明书。
3.2施工前应对电缆桥架进行外观检查并符合下列要求。
3.2.1电缆桥架部件及随带附件齐全。
3.2.2桥架及部件，附件无扭曲变形，毛刺，刃边。
3.2.3防护层无剥落现象，防护层类别与设计要求相符。
3.3电缆桥架应采用专业厂家生产的定型产品，保证质量。
4 主要机具电锤、钢锯、卷尺、扳手、万用表、兆欧表等电工常用工具，高凳焊机等。
5 作业条件配合土建结构施工埋预件预留孔洞，墙面及地面浆完成。
6 操作工艺6.1工艺流程：支架安装桥架安装6.2电缆桥架运输与保护电缆桥架在装运及现场堆置时应理顺，防止变形。
6.3支架安装：6.3.1支架与预埋件焊接固定时，焊缝应饱满。
6.3.2支架与预埋件螺栓固定时，选用螺栓适配连接紧固，防松：零件齐全。
6.4桥架安装：6.4.1桥架应可靠地紧固在支架上，不得有明显的扭曲或向一边倾斜。
6.4.2 桥架间连接板的尺寸应与边框高度配套，梯架边框高度为100 ㎝的须增用一块与其相配合的垂直板（取消水平压板）以增强连接强度。
6.4.2除伸缩缝外，槽架延续连接处的间隙不得大于10㎜，梯架连接处的间隙不得大于12㎜。
6.4.4 在槽架，延续连接的底部须装有护板条，护板条应压紧，接头处应光平直无错口现象。
6.4.5在建筑沉降降缝处，应设置补偿装置。
6.4.6钢制电缆桥架直线不超过 30m，应设伸缩节，铝合金或玻璃钢制电缆桥长度超过 15m 应设伸缩节。
6.4.7 桥架安装完毕应按施工图标志分类，编号在分支、转弯处的直线均应作标志。
6.4.8严禁将桥架直接点焊在金属结构上。
6.4.9 用于组合桥架延续连接及附件的紧固螺栓均应注意螺栓安装方向，螺栓头应在桥架内侧，螺帽在外侧，螺栓长度应适中，紧固后约伸出10㎜为宜。
电缆桥架安装规范标准
电缆桥架的安装 方式
电缆桥架的安装 要求
电缆桥架的安装 环境
电缆桥架的安装 步骤
电缆桥架的安装 注意事项
室内或室外
室内安装：适用于封闭的建筑物内部，如机房、车间等场所，要求环境干燥、无尘、无腐蚀性气体。 室外安装：适用于室外露天场所，如电力走廊、跨越道路、跨越河流等，要求承受一定的风吹雨打、日晒雨淋等自然环境影响。
特殊环境要求
电缆桥架的安装 应考虑环境温度 和湿度，确保电 缆正常运行。
在易燃、易爆、 腐蚀性气体等危 险环境中，电缆 桥架的安装应符 合相关规定。
在潮湿、多尘、 高温、低温等特 殊环境中，电缆 桥架的安装应采 取相应的防护措 施。
在室外环境中安 装电缆桥架时， 应考虑防水、防 雷、防晒等措施， 确保电缆安全。
电缆桥架穿过防 火墙及防火楼板 时，应采取防火 封堵措施。
防火材料应采用 耐火时间满足要 求的材料。
防腐要求
电缆桥架的表面应进行防腐处理，以提高其耐久性和使用寿命。 防腐处理可以采用喷涂、电镀、热浸镀等工艺，具体工艺应根据使用环境 和要求选择。 防腐处理应均匀、致密，无气泡、裂纹、脱落等现象。
电缆桥架的连接处应进行密封处理，以防止腐蚀介质侵入。
电缆桥架应安装在 方便维护和检查的 地方，便于后期维 护和管理
电缆桥架应安装在 与其他设备保持一 定距离的地方，避 免相互干扰和影响
吊装
适用场景：适用于 高度较高、跨度较 大的电缆桥架安装
安装方式：采用吊 车或吊架将桥架吊 装到位，然后进行 固定
注意事项：应确保 桥架吊装稳定，避 免晃动或倾斜；同 时应考虑桥架的承 重和跨度，确保安 装安全可靠
检查电缆桥架的 安装位置是否正 确，是否符合设 计意图
电缆桥架安装施工规范
电缆桥架安装施工1 一般规定1．1 本章适用于电压为10KV及以下新建扩建的一般工业与民用建筑电缆、桥架安装和桥架内电缆敷设。
1．2 电缆桥架安装和桥架内电缆敷设，应按已批准的设计文件施工。
1．3 由支、吊、托架支撑的托盘（槽）或梯架直线段、弯通非直线段组合而成，敷设电缆具有连续性的刚性结构系统，为电缆桥架。
见图12.1.31.4 金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠，且必须符合下列规定:１．金属电缆桥架及支架全长应不少于2处与接地（PE）或接零（PEN）干线相连接；２．非镀锌电缆桥架间连接板的两端跨接线铜芯接地线，接地线最小允许截面积不小于4mm2；３．镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。
1．5 电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。
1．6 电缆桥架处如有防火要求的场所，应采取防火隔离措施。
12．2 施工准备2．1 技术准备:１．按照已批准的施工组织设计（施工方案）进行技术、安全交底。
２．施工执行工艺标准、图集、规范齐全。
３．电缆桥架敷设前，应检查桥架敷设有无与其他设备、管线交叉或重叠无法施工的地方，施工前应与各工种、监理或建设单位及设计单位协商好，并作好记录，以保证施工顺利进行。
４．根据施工图或施工所用电缆应作好电缆牵引力的计算。
1.电缆桥架规格及型号必须符合设计要求，附件齐全；桥架与配件、附件和紧固件各种型钢均应采用镀锌标准件。
2.各种规格电缆桥架的直线段、弯通、桥架附件及支、吊架立柱及型钢等有产品合格证，桥架内外应光滑平整，无棱刺，不应有扭曲翘边等变形现象。
3.桥架订货或制作应按设计要求进行，不应有误，应反复校核以免造成浪费。
4.桥架安装选择需屏蔽电气干扰的电缆回路，有腐蚀的场所、易燃粉尘场所，应选用无盖无孔封闭型托盘，当需要因地制宜的场所，宜选用组装式托盘或有孔托盘及梯架；在容易积灰和其它需遮盖的环境或户外场所，宜带有盖板。
电缆桥架安装要求及规范指导
电缆桥架安装要求及规范指导
电缆桥架的安装要求和规范指导主要包括以下几个方面：
1. 安装位置：电缆桥架应安装在通信室、机房、电力设备间等需要走线的区域，不得安装在易燃、易爆、高温、高湿度或有腐蚀性气体的场所。
2. 安装高度：通常情况下，电缆桥架的安装高度应根据电缆的规格、数量和布线方案来确定，在实际安装过程中需要与设计方进行沟通确认。
3. 安装方式：电缆桥架可以采用吊装、直接安装或墙面安装等方式，根据具体情况选择适合的安装方式。
4. 安装间距：电缆桥架的安装间距应根据电缆的规格和数量来确定，一般情况下不宜超过2米。
5. 固定设施：电缆桥架的安装需要使用固定设施，如膨胀螺栓、吊杆或墙座等，确保电缆桥架的牢固稳定。
6. 导线布线：在安装之前，需要先进行导线的布线规划，根据实际情况确定导线的路径和走向。
7. 线缆固定：电缆桥架的安装需要对线缆进行固定，可以使用卡夹、绑扎带或线缆托等设备进行固定，确保线缆不晃动。
8. 安全要求：在电缆桥架的安装过程中，需要注意安全问题，如使用安全带、安装防滑设施等，防止意外事故的发生。
总之，电缆桥架的安装要按照相关规范和标准进行，确保安全可靠地完成走线任务。
在实际操作中，还需要根据具体情况和要求进行适当调整和处理。
电缆桥架安装要求及规范指导
电缆桥架安装要求及规范指导电缆桥架安装是指在建筑物内或者建筑物外的电缆敷设过程中，为电缆提供支撑和保护的设备。
为了保证电缆的安全运行和正常使用，人们在电缆敷设过程中需要按照一定的要求和规范进行安装。
下面就为您详细介绍一下电缆桥架安装的要求和规范指导。
一、电缆桥架安装要求1.安装位置选取电缆桥架应设置在离地面1.8米到2.5米高的位置，以方便维护和检修。
对于需要频繁维护或者更换设备的电缆桥架，应考虑设置在比较低的位置，方便人员操作。
2.安装间距要求电缆桥架的安装间距应根据电缆的综合直径确定，一般情况下，电缆的间距应大于其支架宽度的1.5倍。
另外，对于容易产生热的电缆，如高温电缆，应采用适当的间距，以保证电缆散热。
3.安装高度要求电缆桥架的安装高度应符合下面两个要求：一是要方便人们的维护和操作，二是不能与其他设备干扰。
另外，在安装高度的选择上，也要考虑到电缆的直径和重量，以保证电缆的安全及正常敷设。
4.固定支持要求电缆桥架的固定支持应采用可靠的方法，以确保电缆桥架的稳定性和安全性。
在固定支持时，要关注承重能力，并根据电缆的长度和重量合理选择支架的数量。
5.接地要求电缆桥架的金属部件应进行接地处理，以保证人员和设备的安全。
接地处理应符合电力设备的相关规定，确保接地电阻在合理范围内。
6.导线布设要求电缆桥架上的导线应保持整齐布设，避免错位和跳跃，以免影响电缆的通信和传输质量。
另外，在布设过程中，要注意保持电缆桥架的通风和散热，避免因电缆积热而影响电缆的使用寿命。
二、电缆桥架安装规范指导1.相关规范在进行电缆桥架安装之前，要了解并遵守相关的国家标准和规范，如GB＿50217—2008《电缆槽、电缆桥架及支架工程施工及验收规范》、GB 50169-2006《建筑结构工程施工质量验收规范》等。
2.图纸设计在进行电缆桥架安装前，应制定详细的图纸设计，包括电缆桥架的布置、尺寸、支架的数量和位置、接地的方式等内容。
电缆桥架安装施工规范
电缆桥架安装施工1 一般规定1．1 本章适用于电压为10KV及以下新建扩建的一般工业与民用建筑电缆、桥架安装和桥架内电缆敷设。
1．2 电缆桥架安装和桥架内电缆敷设，应按已批准的设计文件施工。
1．3 由支、吊、托架支撑的托盘（槽）或梯架直线段、弯通非直线段组合而成，敷设电缆具有连续性的刚性结构系统，为电缆桥架。
见图12.1.31.4 金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠，且必须符合下列规定:１．金属电缆桥架及支架全长应不少于2处与接地（PE）或接零（PEN）干线相连接；２．非镀锌电缆桥架间连接板的两端跨接线铜芯接地线，接地线最小允许截面积不小于4mm2；３．镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。
1．5 电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。
1．6 电缆桥架处如有防火要求的场所，应采取防火隔离措施。
12．2 施工准备2．1 技术准备:１．按照已批准的施工组织设计（施工方案）进行技术、安全交底。
２．施工执行工艺标准、图集、规范齐全。
３．电缆桥架敷设前，应检查桥架敷设有无与其他设备、管线交叉或重叠无法施工的地方，施工前应与各工种、监理或建设单位及设计单位协商好，并作好记录，以保证施工顺利进行。
４．根据施工图或施工所用电缆应作好电缆牵引力的计算。
1.电缆桥架规格及型号必须符合设计要求，附件齐全；桥架与配件、附件和紧固件各种型钢均应采用镀锌标准件。
2.各种规格电缆桥架的直线段、弯通、桥架附件及支、吊架立柱及型钢等有产品合格证，桥架内外应光滑平整，无棱刺，不应有扭曲翘边等变形现象。
3.桥架订货或制作应按设计要求进行，不应有误，应反复校核以免造成浪费。
4.桥架安装选择需屏蔽电气干扰的电缆回路，有腐蚀的场所、易燃粉尘场所，应选用无盖无孔封闭型托盘，当需要因地制宜的场所，宜选用组装式托盘或有孔托盘及梯架；在容易积灰和其它需遮盖的环境或户外场所，宜带有盖板。
电缆桥架安装规范
电缆桥架安装规范：一、电缆桥架的安装2.1电缆桥架的从最简单的面安装应该做到间隔最短，经济合理，安全运行，并应满足施工安装，维修以及敷设电缆的要求。
2.2电缆桥架应有足够的刚度以及强度，对电缆提供可靠的支撑。
桥架多层设置时层间中心距为200，250，300，350mm2.4电缆桥架尽可能在建、构筑物(如墙、柱、梁、楼板等)上安装，与土建专业密切配合。
2.5电缆桥架与工艺管架共架安装时，电缆桥架安插在管架的一侧。
2.6电缆桥架与各种管道平行架设时，其净间隔不小于500mm。
2.7电缆桥架与各种管道交织时，其净间隔不小于300mm。
2.7.4电缆桥架与空调管道平行时不小于300mm。
也可以在下边不小于300mm.交叉时采取隔热防腐措施。
电缆桥架穿墙安装时，墙上安装相应的密封装置。
根据环境前提，采用密封装置，电缆桥架从室内穿墙至室外时，在墙的外侧采取防雨办法。
2.8.3电缆桥架从室内穿墙至室外较高处安装时，电缆桥架应先向下倾斜延伸适当间隔，之后再向上架设，防止雨水顺电缆桥架流入室内。
2.8.4电缆桥架过伸缩沉降缝时，电缆桥应断开，断开间隔以100mm 左右为宜,在伸缩缝或软连接处需采用编织铜线连接。
2.9两组电缆桥在同一横梁上安装时，两组电缆桥之间的净间隔应不小于50mm。
2.10敷设10kV及以上电缆的电缆桥架多层安装时，其层间距一般不小于300mm。
2.11电缆桥架到楼板、梁或其他障碍物等的底部的间隔应不小于300mm。
2.12一般环境下，支撑电缆桥的各托臂之间的间隔以1.5~3左右为宜，并根据具体环境校验。
2.13电缆桥架安装时，其直接板毗连处不该置于跨度的1/2处或支撑点上。
2.14电缆桥架安装时出现的悬臂段，一般不超过1000mm。
2.15电缆桥架不该当作行人通道使用。
2.16若为下列环境之一，电缆桥架应加保护罩：2.16.1电缆桥架在户外安装时，其最上层或每层。
2.16.2电缆桥架在铁算子板或相近的带孔装置下安装时，其最上层电缆桥架应加保护罩，要是最上层电缆桥架宽度小于基层的桥架宽度时，基层电缆桥架应加保护罩。
电缆桥架安装要求及规范指导
电缆桥架安装要求及规范指导
电缆桥架是一种用于安装和支持电缆的金属或非金属结构，其目的是保护电缆并提供合适的通道以便布置和维护电缆系统。
以下是电缆桥架安装的一些基本要求和规范指导：
1. 安装位置确定：在进行电缆桥架安装前，需要确定合适的安装位置。
安装位置应考虑到电缆布线的需求、维护操作的便利性以及安全性等因素。
2. 安装高度：电缆桥架的安装高度应符合相关规范要求，通常情况下，桥架应安装在工作平面以上，远离地面和地下水位。
3. 安装间距：电缆桥架的支架间距（即支架之间的距离）应根据电缆重量、长度、支持间距和规范要求进行正确的计算。
通常情况下，较重的电缆需要更小的支架间距。
4. 安装方法：电缆桥架的安装需要使用适当的工具和固定材料，如螺栓、支架、螺母等。
安装时需保持桥架水平且稳固，并确保安装的支持点均匀分布。
5. 弯曲半径：在进行电缆桥架安装时，需要注意电缆的弯曲半径。
电缆在桥架上的弯曲半径应不小于规定的最小值，以避免电缆的损坏和性能下降。
6. 电缆布线：安装电缆时需遵守电缆布线的相关规范，例如保持电缆间的适当距离、避免电缆的交叉布线等。
7. 安全要求：电缆桥架安装过程中需注意安全要求，如使用个人防护装备、避免高空坠落等。
此外，不同地区或行业也可能有特定的电缆桥架安装要求和规范指导，需要根据实际情况进行了解和遵守。
建议在进行电缆桥架安装前，与相关行业专业人士或供应商进行沟通，以确保安装符合规范和要求。
电缆桥架安装要求及规范
电缆桥架安装要求及规范电缆桥架是一种用于支撑和保护电缆的结构，它在建筑物内部和室外安装，并能提供良好的电缆布线环境。
为确保电缆桥架的安装质量和性能，以下是电缆桥架的安装要求及规范。
1. 设计前的准备工作在进行电缆桥架安装之前，应进行细致的设计，并充分考虑以下因素：- 电缆的数量、类型以及电流负载；- 安装环境，包括室内、室外、干燥、潮湿、高温、低温等条件；- 承重要求，包括电缆重量以及附加载荷（如风荷载）；- 安全要求，包括避免火灾、爆炸、电磁干扰等。
2. 材料选择选用符合国家标准的电缆桥架材料，并根据实际情况选择适当的材料规格和防腐处理方式。
常用的电缆桥架材料包括：钢板、铝合金、FRP（玻璃纤维增强塑料）等。
3. 安装步骤（1）确定安装位置：根据设计要求和实际情况，确定电缆桥架的安装位置。
（2）安装支架：在墙壁、吊顶或地面上安装支架，确保支架结构牢固可靠。
（3）安装横梁：将横梁固定在支架上，确保横梁与支架之间的连接牢固。
（4）安装龙骨：将龙骨固定在横梁上，形成电缆桥架的骨架结构。
（5）安装电缆托盘：将电缆托盘放置在龙骨上，根据需要进行切割和连接。
（6）连接件安装：使用适当的连接件将电缆托盘连接在一起，确保连接牢固可靠。
（7）接地处理：根据要求进行接地处理，确保电缆桥架的安全使用。
4. 安装注意事项（1）安装位置要合理，不得遮挡其他设备或影响工作通道。
（2）电缆桥架的安装应符合施工图纸和设计要求。
（3）安装过程中，应注意保护电缆桥架的表面不被损坏，避免腐蚀。
（4）安装完成后，应进行检查和试验，确保安装质量符合要求。
（5）安装人员应具有相关的专业知识和操作技能，严格按照安装规范进行作业。
5. 相关规范及标准在电缆桥架的安装过程中，需要参考相关的规范和标准，包括但不限于以下内容：- "电缆桥架设计规范"- "建筑电气工程电缆敷设与桥架安装规范"- "电缆桥架施工及验收规范"- "电线电缆安装与维护规范"总结：电缆桥架的安装要求及规范非常重要，它关系到电缆布线的质量和电力系统的可靠运行。
弱电工程桥架、支吊架、线管、线盒安装要求有哪些？
弱电工程桥架、支吊架、线管、线盒安装要求有哪些？一、电缆桥架安装要求1、桥架切割和钻孔断面处，应采取防腐措施2、桥架应平整，无扭曲变形，内壁无毛刺，各种附件应安装齐备，紧固件的螺母应在桥架外侧，桥架接口应平直、严密，盖板应齐全、平整3、桥架经过建筑物的变形缝（包括沉降缝、伸缩缝、抗震缝等）处应设置补偿装置，保护地线和桥架内线缆应留补偿余量4、桥架与盒、箱、柜等连接处应采用抱脚或翻边连接，并应用螺丝固定，末端应封堵5、水平桥架底部与地面距离不宜小于2.2m，顶部距楼板不宜小于0.3m，与梁的距离不宜小于0.05m，桥架与电力电缆间距不宜小于0.5m6、桥架与各种管道平行或交叉时，其最小净距应符合国家标准《建筑电气工程施工质量验收规范》GB 50303—2002第12.2.1条中表12.2.1-2的规定7、敷设在竖井内和穿越不同防火分区的桥架及管路孔洞，应有防火封堵8、弯头、三通等配件，宜采用桥架生产厂家制作的成品，不宜在现场加工制作二、支吊架安装要求1、支吊架安装直线段间距宜为1.5m～2m，同一直线段上的支吊架间距应均匀2、在桥架端口、分支、转弯处不大于0.5m内，应安装支吊架3、支吊架应平直且无明显扭曲，焊接应牢固且无显著变形、焊缝应均匀平整，切口处应无卷边、毛刺4、支吊架采用膨胀螺栓连接固定应紧固，且应配装弹簧垫圈5、支吊架应做防腐处理6、采用圆钢作为吊架时，桥架转弯处及直线段每隔30m应安装防晃支架。
三、线管安装要求1、导管敷设应保持管内清洁干燥，管口应有保护措施和进行封堵处理2、明配线管应横平竖直、排列整齐3、明配线管应设管卡固定，管卡应安装牢固；管卡设置应符合下列规定：1）在终端、弯头中点处的150mm～500mm范围内应设管卡2）在距离盒、箱、柜等边缘的150mm～500mm范围内应设管卡3）在中间直线段应均匀设置管卡。
管卡间的最大距离应符合国家标准《建筑电气工程施工质量验收规范》GB 50303—2002中表14.2.6的规定4、）线管转弯的弯曲半径不应小于所穿入线缆的最小允许弯曲半径，且不应小于该管外径的6倍；当暗管外径大于50mm时，不应小于10倍5、砌体内暗敷线管埋深不应小于15mm，现浇混凝土楼板内暗敷线管埋深不应小于25mm，并列敷设的线管间距不应小于25mm6、线管与控制箱、接线箱、接线盒等连接时，应采用锁母将管口固定牢固7、线管穿过墙壁或楼板时应加装保护套管，穿墙套管应与墙面平齐，穿楼板套管上口宜高出楼面10mm～30mm，套管下口应与楼面平齐8、与设备连接的线管引出地面时，管口距地面不宜小于200mm；当从地下引入落地式箱、柜时，宜高出箱、柜内底面50mm9、线管两端应设有标志，管内不应有阻碍，并应穿带线10、吊顶内配管，宜使用单独的支吊架固定，支吊架不得架设在龙骨或其他管道上11、配管通过建筑物的变形缝时，应设置补偿装置12、焊接钢管不得在焊接处弯曲，弯曲处不得有弯曲、折皱等现象，镀锌钢管不得加热弯曲13、套接紧定式钢管连接应符合下列规定：1）钢管外壁镀层应完好，管口应平整、光滑、无变形2）套接紧定式钢管连接处应采取密封措施3）当套接紧定式钢管管径大于或等于32mm时，连接套管每端的紧定螺钉不应少于2个13、室外线管敷设应符合下列规定：1）室外埋地敷设的线管，埋深不宜小于0.7m，壁厚应大于等于2mm；埋设于硬质路面下时，应加钢套管，人手孔井应有排水措施2）进出建筑物线管应做防水坡度，坡度不宜大于15‰3）同一段线管短距离不宜有S弯4）线管进入地下建筑物，应采用防水套管，并应做密封防水处理。
弱电桥架安装规范
弱电桥架安装规范
弱电桥架安装规范：
弱电桥架是指用于安装弱电线缆的支架系统，用于将各种弱电线缆进行整齐、有序的布置和安装。
为了确保弱电桥架的安装质量和性能，下面是弱电桥架的安装规范：
1. 弱电桥架的选材应符合有关标准要求，一般采用冷轧带钢或冷轧钢板作为支架材料。
2. 安装前应进行现场勘察和测量，确定弱电桥架的布线路径和布置方式。
3. 弱电桥架的安装高度一般为2.4米，如有特殊要求应另行确定。
4. 弱电桥架的安装应保持水平，每段弱电桥架的水平误差不得超过2mm。
5. 弱电桥架的安装应保持整齐、有序，每层弱电桥架之间的高度差不得超过10mm。
6. 弱电桥架的固定方式应牢固可靠，固定螺栓的间距一般为1200mm，固定时应按要求适当加压。
7. 弱电桥架的横向连接处应采用联接件进行连接，确保连接牢固，连接件的使用应符合相关标准要求。
8. 弱电桥架的穿越处应设置防尘板，防止灰尘和杂物进入桥架内部。
9. 弱电桥架的绕线应按照弱电线缆的布线要求进行，避免弯曲、折叠或过度拉伸。
10. 弱电桥架的布线应避免与强电线路和水管等干扰物直接接触，防止干扰和损坏。
11. 安装完毕后，应进行验收和测试，确保弱电桥架的安装质
量和性能达到要求。
以上是弱电桥架安装的规范要求，通过遵循这些规范，可以确保弱电桥架的安装质量和性能达到标准要求，提高弱电线缆的布线效果和安全性能。
弱电桥架安装要求及规范指导
弱电桥架安装要求及规范指导一、弱电桥架作为布线工程的一个配套项目,目前尚无专门的规范指导,个生产厂家的规格程式缺乏通用性,因此,设计选型过程应根据弱电各个系统缆显得类型、数量,合理选定适用的桥架。
(1)确定方向：根据建筑平面布置图,结合空调管线和电气管线等设置情况、方便维修,以及弱电路由的疏密来确定弱电桥架的最佳路由。
在室内,尽可能沿建筑物的墙、柱、梁及楼板架设,如许利用综合管廊架设时,则应在管道一侧或上方平行架设,并考虑引下线和分支线尽量避免交叉,如无其它管架借用,则需自设立(支)柱。
(2)荷载计算：计算弱电桥架主干线纵断面上单位长度的弱电重量。
(3)确定桥架的宽度：根据布放弱电条数、弱电直径及弱电的间距来确定弱电桥架的型号、规格, 托臂的长度,支柱的长度、间距,桥架的宽度和层数。
(4)确定安装方式：根据场所的设置条件确定桥架的固定方式,选择悬吊式、直立式、侧壁式或是混合式,连接件和紧固件一般是配套供应的,此外,根据桥架结构选折相应的盖板。
(5)绘出弱电桥架平、剖面图,局部部位还应绘出空间图,开列材料表。
二、如与电力弱电桥架合用时,应将电力弱电和弱电弱电各直一侧,中间采用隔板分隔。
三、弱电弱电与其它低电压弱电合用桥架时,应严格执行选择具有外屏蔽层的弱电系统的弱电弱电,避免相互间的干扰。
四、弱电桥架安装要求转载请注明出处：杭州弱电施工队专业承揽弱电工程及系统维保，具大型项目实施经验，工程质量优良，工艺规范可靠。
(1)槽式大跨距弱电桥架由室外进入建筑物内时,桥架向外的坡度不得小于1/100。
(2)弱电桥架与用电设备交越时,其间的净距不小于$2。
(3)两组弱电桥架在同一高度平行敷设时,其间净距不小于$2。
(4)在平行图上绘出桥架的路由,要注明桥架起点、终点、拐弯点、分支点及升降点的坐标或定位尺寸、标高,如能绘制桥架敷设轴侧图,则对材料统计将更精确。
(4)直线段：注明全长、桥架层数、标高、型号及规格。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
弱电井内电缆桥架安装规范要求
一、施工准备
(1) 作业条件
1、土建墙体结构已弹出施工水平线,墙面抹灰及面层已完工。
2、电缆桥架及穿楼板的预留洞已处理好,安装防火隔板的埋件已整理好。
3、安装电缆桥架所需要的支架等附件已加工好。
4、竖井内电气预埋管路已整理好。
(2) 材料要求
1、电气竖井内所用的电缆桥架,规格型号要符合设计要求,采用防火制品,钢板的厚度在桥架宽度小于400mm时,厚度不小于1.5mm;在400~800mm之间时,厚度不小于2mm。
2、电缆桥架应平直,无明显扭曲,支架应焊接牢固,无显著变形,
下料误差应在5mm范围内,切口应无卷边毛刺。
3、防火堵料(防火枕)、防火涂料应选用经国家鉴定的定型产品。
4、竖井内的配电箱应有出厂合格证、生产许可证、“CCC”认证标志和认证证书复印件及试验记录。
5、电线、电缆及附件应选用符合国家现行技术标准的产品,并应有出厂合格证、“CCC”认证标志和认证证书复印件。
电线、电缆还应有生产许可证。
6、电气竖井中使用的辅助材料:钻头、电焊条、调合漆、焊锡、焊剂、橡胶绝缘带等。
7、金属膨胀螺栓:根据允许拉力和剪力及设备的安装孔径确定。
8、接线端子:根据导线截面及导线根数选用相应规格的接线端子。
(3) 主要机具
活扳手、老虎钳、砂轮机、钢锯、锯条、电焊机、套丝机、手动
煨管器、液压煨管器、扁锉、圆锉、半圆锉、压力案子、电烙铁、电炉子、锡锅、喷灯、锡勺、兆欧表,高凳等。
二、质量要求
质量要求符合《建筑电气工程施工质量验收规范》(GB50303-2002)的规定。
三、工艺流程
确定电缆桥架位置-固定支架-桥架安装-配电箱固定
四、操作工艺
(1)确定电缆桥架位置
1、电缆桥架应敷设在安全、干燥、易操作的电气竖井内。
2、按照图纸设计的位置，计算空间尺寸是否满足操作距离的要求,特别是竖井内桥架、配电箱数量较多,尺寸较大、管路较多时,经常出现排列困难,因此必须仔细核对尺寸。
3、检查竖井内楼板上预留的洞口位置是否合适,不合适应及时修整，直到上下垂直一至。
(2)固定支架
1、固定桥架的支架采用厂家配套产品,高度为距地面1500~2000mm,用膨胀螺栓固定。
2、桥架下部固定采用10号槽钢,槽钢距墙边不小于50mm,座在楼板的预留洞口,与预埋在洞囗的埋件焊接固定或采用膨胀螺栓与楼板固定。
在槽钢上固定两根50×50×5的角钢,用来直接与桥架连接固定。
3、在楼板的下面有预埋件来固定防火隔板,上托防火枕。
4、电缆支架全长均应有良好的接地,即将支架与墙上预埋的接地埋件焊成一体。
(3) 桥架安装
1、桥架与支架之间固定采用螺栓。
2、桥架与钢管之间连接采用专用锁母固定,并有跨接地线。
3、当直线段钢制电缆桥架超过30m,应有伸缩缝,其连接采用伸缩连接板或伸缩节。
(4) 电缆敷设
1、在桥架就位后,即可敷设线缆。
按照设计要求.将需要敷设在该桥架中的电缆按顺序摆放,排列应整齐.尽量避免交叉。
敷设时要按适当的间距加以固定,并且及时装设标志牌。
电缆终端头,竖井的两端均应装设标志牌。
2、电缆进入竖井、盘柜以及穿入管子时,出入口应封闭,管口应密封。
明敷在竖井内带有麻护层的电缆,应剥除麻护层,并对其铠装加以防腐。
3、电缆穿过竖井后,用防火枕进行密实封堵。
利用结构施工期间在楼板底面预埋的埋件,来固定防火隔板,防火隔板采用4mm厚的钢板。
防火枕的规格有三种,其中I型为32O×120×25,Ⅱ型为160×120×25,Ⅲ型为160×75×25,要根据预留洞口尺寸和桥架尺寸,选择防火枕型号。
(5) 配电箱固定
1、明装配电箱采用膨胀螺栓固定。
根据设计图纸要求,确定配电箱的标高和轴线。
先根据装修+0.5m线定出配电箱的下底线,再根据配电箱的外形尺寸确定安装孔的位置,并用冲击钻在固定点钻孔。
钻孔前对应安装孔径选用膨胀螺栓的亢径,再选相应的冲击钻头直径,冲击钻头的直径可选用与膨胀螺栓相同直径或略大一号的直径。
2、如配管为暗配管,采用配电箱背后开孔进线,如为明配管,则采用下开孔进线方式。
3、箱体与钢管之间采用塑料铜线和跨接地线。
如钢管为焊接钢管,则在钢管上焊接接地螺栓作为钢管的跨接接地,导线两端压线鼻子,采用螺栓压接。
如为镀锌钢管,则采用专用抱卡连接。
在配电箱内,该接地线压接在PE母线端子上。
不得从箱体接地保护端子上串接。
4、配电箱应有明显可靠的接地,带有器具的铁制盘面和装有器具的门,均应有明显可靠的裸铜编织线作接地保护线。
配电箱内的PE线不得串接。
5、与配电箱连接的明配管采用管卡固定,并且在距地200mm处应有一处固定点,在距入箱处200mm处也应有一处固定点,管卡应与
管径匹配。
6、配电箱上电具、仪表应牢固、平正、整洁,间距均匀,钢端子无松动,启闭灵活,零部件齐全。
7、配电箱安装应牢固、平正,其垂直度允许偏差为3mm。
五、成品保护
1、沿桥架敷设电缆,宜在管道及空调工程基本施工完毕后进行,防止其他专业施工时损伤电缆。
2、电缆两端头处的门窗装好,并加锁,防止电缆丢失或损毁。
六、应注意的质量问题
1、沿桥架敷设电缆时,应防止电缆排列混乱,不整齐,交叉严重。
在电缆敷设前须将电缆事先排列好,画出排列图表,按图表进行施工。
电缆敷设时,应敷设一根整理一根、卡固一根。
2、电缆弯曲半径不符合要求。
在电缆桥架施工时,应事先考虑好电缆路径,满足桥架上敷设的最大截面电缆的弯曲半径的要求,并考
虑好电缆的排列位置。
