475手操器与3051调试
HART475手操器教程
HART475手操器教程HART手操器是一种用于现场智能仪表和控制室设备之间通信的开放通信协议。
它可以完成现场仪表的故障诊断、日常检修、开车调试、校准等工作。
使用HART475配置压力变送器的步骤如下:1.开机,将手操器与仪表连接,选择HART。
2.通讯成功后,选择Online(在线)。
3.具体操作,以川仪(EJA)为例,包括改量程、改位号、改单位、回路测试(打点)、调零点等。
更改完数据后,要选“SEND”发送给变送器。
HART475的图形图像可以帮助用户更好地操作。
现场通讯器屏幕布局包括常用按钮,例如平移、区域缩放、放大、缩小、重置和下拉列表等。
这些按钮可修改窗口上的曲线图和图表。
使用下拉列表,可以在不同的变量中选择,在图表上或曲线图的不同波形中高亮显示。
图像是设备的全屏幕照片,可包含标识和多种图形,如。
要查看图像,选择菜单中的图像或绘图标签。
一些图像具有链接,可以运行方法或查看附加菜单。
如果图像具有链接,将在菜单中的图像或绘图标记旁出现箭头。
当打开图像后,使用向左键返回菜单、或按任意键启动方法或与图像或图纸关联的附加菜单。
如果链接未与图像关联,按任意键返回菜单。
图表显示不同时期变量的图形视图。
图表有四种主要类型:带状/扫描/范围,显示变量数据,x轴为时间。
带状图表持续更新图表,从右向左滚动。
扫描图表从左向右描绘窗口,并再此从左到右描绘窗口,覆盖最旧的数据。
竖线用于分隔新旧数据。
当数据到达屏幕的右边缘,数据会从屏幕左边缘绘图,且x轴更新。
当您在下拉菜单中选择变量时,该变量将以一条纯色粗线的形式显示,而其他具有相同Y-轴的变量则以彩色细线的形式显示。
颜色的显示取决于设备描述,可能因设备的不同而有所变化。
如果没有与选中的变量共享相同Y-轴的变量,则显示为彩色虚线。
设备生产商决定了显示的标签和轴。
您可能还会在一些变量上看到方形或三角形符号,这些符号显示了曲线图中重要数据的关键点。
如果曲线图中有七个以上的变量,将使用“+”符号来显示关键点。
HART475国产手操器中文说明书
目录第一章简介 (2)第二章基本使用 (3)2.1现场通讯器的基本性能和功能 (3)2.2开机注意事项 (4)2.3键区的使用和说明 (5)第三章在线操作菜单 (6)3.1检测菜单 (6)3.1.1轮询检测 (6)3.1.2按轮询号检测 (7)3.1.3选择设备类型 (7)3.2压力变送器主菜单 (8)3.2.1过程变量 (8)3.2.2组态与测试 (9)3.2.3特征化 (12)3.2.4校准 (19)3.2.5显示模式 (21)3.2.6通用格式化 (22)3.3电磁流量计主菜单 (23)3.4涡街流量计主菜单 (23)3.5靶式流量计/浮筒液位计主菜单 (23)3.6金转流量计主菜单 (23)3.7通用主菜单 (23)第四章故障排除 (24)4.1故障介绍和排除方法 (24)4.2提示界面 (25)附一 (27)附二 (28)附三 (34)第一章简介感谢您使用HART现场通讯器,本通讯器适合HART协议智能变送器的通讯操作,与HART275、HART375、HART475兼容,具有极好的兼容性,可通讯1151,3051,EJA,ABB及流量方面的HART协议的进口仪表。
完全兼容国产的各种智能变送器。
该手册介绍了现场通讯器基本的使用、连接和操作方面的内容以及故障的排除和在使用过程中应该注意的事项。
在使用HART现场通讯器之前,请阅读该该操作手册,为了更好发挥该产品的最佳性能,在使用或维修本产品之前,请深入掌握相应的内容。
如若设备需要维修,请联系我们公司。
我们将竭尽所能为您服务。
该设备配备:手操器一台电池一块包一个充电器一部通讯线缆一条操作手册一本250欧姆电阻一支第二章 基本使用2.1 现场通讯器的基本性能和功能现场通讯器示图开/关键数字字母按键区显示区PV 键左中右选择键四个导航键 确认键 充电器接口通讯电缆电池显示2.2开机注意事项在开机前,请确保以下几点:·该现场通讯器没有物理机械损坏 ·电池已充满电。
3051变送器校验375手操器调整方法
3051变送器校验375手操器调整方法,连接变送器按下图连接3051变送器和375手操器,后必须按先零位后满度方法校验接线图250欧标唯热电阻变送器零位调整二3051变送器零位校验松开变送器进压接头,让变送器处于通大气状态变送器零位不准时按以下步骤调整:1.进入375主界面2.按(I.Device setup)进入3.按(4.Detailed setup)进入、4.按(1.Sensors)进入5.按(〔.Pressure sensoi)进入6.按(2.Sensor service)进入7.按(1.Se nsor trim)进入8.按(1。
Zero trim )进入清零程序,按确认和ok9.调整完毕后按(HOME )回主菜单此步骤完成后变送器输出肯定为4mA (即主界面AO显示为4mA)。
若此时375显示变送器输出压力为0MPa (即主界面PV显示为0MPa),则零位调整完毕。
如果375显示变送器输出压力不为0MPa (即主界面PV显示不为0MPa)则进入下步,1.按(I.Device setup)进入2.按(4.Detailed setup)进入、3.按(1.Sensors)进入4.按(1.Pressure sen SOI)进入5.按(2.Sensor service)进入6.按(1.Se nsor trim)进入7.按(2。
Lower senor trim )进入8.设定为0MPa9.按确认,调整完毕后按(HOME )回主菜单此时变送器零位调整完毕二3051变送器满度校验如果3051变送器加压到量程上限显示输出不为20 mA (即主界面AO显示不为20mA )则保持住满量程压力后按以下步骤调整1.按(I.Device setup)进入2.按(4.Detailed setup)进入、3.按(1.Sensors)进入4.按(1.Pressure sensoi)进入5.按(2.Sensor service)进入6.按(1.Se nsor trim)进入7.按(3。
3051压力变送器校验步骤
3051压力变送器校验步骤Calibration Steps for the 3051 Pressure Transmitter3051压力变送器校验步骤Without using common transitional words, I will outline the steps to calibrate a 3051 pressure transmitter. Please note that these steps may vary depending on the specific model you are working with. It is important to refer to the manufacturer's instructions and guidelines beforeattempting any calibration procedures.在不使用常见的过渡词语的情况下,我将概述3051压力变送器的校准步骤。
请注意,这些步骤可能因您所使用的具体型号而有所不同。
在尝试任何校准程序之前,请参考制造商的说明和指南。
Step 1: Gather Necessary Equipment第一步:收集必要的设备Before starting the calibration process, ensure that you have all the necessary equipment ready. This typically includes a power supply, a digital multimeter, a pressure reference device (such as a deadweight tester or pressurecalibrator), appropriate cables and connectors, and any required calibration software.在开始校准过程之前,请确保您已准备好所有必要的设备。
hart475手操器调试EJA变送器步骤
HART475手操器进行变送器调试一、准备工具 1.475手操器 2.变送器 3.DC24V供电电源, 4.250欧电阻。
二、用24V电源与变送器供电连接后并串行电阻后。
把手操器的两个挂勾,分别挂与电阻前后。
连接如下图:(1)、直接连接到HART设备:(2)、加250欧姆电阻连接:(一)、HART使用启动:按住键盘上的电源键,直至该键上的绿色指示灯闪烁(约两秒)。
待机:按电源键,在电源对话框中,点“待机”然后点“确定”或按ENTER键。
进入待机时,电源键上的绿色指示灯会缓慢闪烁。
要离开待机,按电源键。
关机:按电源键。
在电源开关对话框中,点“关机”然后点“确定”或按ENTER 键同时按背光键和功能键直至显示屏关闭,也可关闭475.此种关机是通过硬件完成关机(类似于移除电源)。
屏幕锁死且不响应时用。
启动HART应用程序:1、按住电源键,直至该键上绿色指示灯闪烁,打开475现场通讯器。
2、点击现场通讯器的主菜单。
如果在线的HART设备与475已连接,则会自动显示HART应用程序在线菜单,475正与在线HART设备通讯连接。
475正与在线HART设备通讯。
3、如果没连设备,则几秒后显示HART应用程序主菜单要返回现场通讯器主菜单,按下键盘上的向左键或点窗口上的后退箭头。
出现是否退出HART应用程序提示时,选择是。
(二)、变送器结构及设置:组成结构:参数设置:位号:1、Device setup>2、Basic setup>1、Tag按下ENTER键,在HART智能终端中输入的数据将被确认。
然后按SEND(F2),数据被发送至变送器。
注意,若不按下SEND(F2)键,将不会更改变送器的设置。
另外,用HART智能终端设定的全部数据在电源关闭之前都存储在存储器内,故可一次将所有数据发送至变送器中。
单位:1、Device setup >2、Basic setup> 2、Unit量程:Keypad input(键盘输入)改变下限值、上限值将自己变更,量程保持不变。
手操器475操作培训(仪表工程师培训)
475手操器操作注意事项: • 与智能变送器之间通信信号是数字信 号,两根通讯线是没有极性的,正负可 以随便接。 • 连到变送器回路时,变送器电源可以 不关,但智能终端的电源要关掉。
电源线接在“PWR COMM”的+、-端子上边 HART475 接在“PWR COMM”的+、-端子下 边(手操器接线不分正、负)
Setup 项中的数T475手操器的功能; • HART475手操器操作注意事项; • HART475手操器操作方法; • HART475手操器的参数设置;
• 五、培训内容: • 3051自诊断 • 六、例题与习题。 • 如何将仪表设置为自动调零。 • 如何将内藏指示计为工程单位与百分 数交替显示。
475
电源线接在“PWR COMM”的+、-端 子上边 HART475 接在“PWR COMM”的+、端子下边(手操器接线不分正、负)
用手操器的夹子夹住PWR的两端
• 一、培训目的:掌握HART475手操器使 用。 • 二、培训重点:达到熟练操作HART475 对3051变送器进行参数设置。 • 三、培训难点:3051变送器Guided
3051变送器设置
3051变送器设置
475
参数设置: (5)零点调整:Zero
3051变送器设置
3051变送器设置
475
参数设置: (6)显示选项设置
例: Display option (显示选项 ) 设置为(%量程和工程单位)
3051变送器设置
475
参数设置: (7) Transfer Function(传递函数 )
475
3051变送器故障检修表: 2、变送器不能用 HART 通讯 :
3051型压力变送器操作规程
3051型压力变送器操作规程一、引言3051型压力变送器是一种常用的工业自动化仪表,广泛应用于各个行业的压力测量和控制过程中。
为了确保3051型压力变送器的正常运行和正确使用,制定本操作规程。
二、适合范围本操作规程适合于3051型压力变送器的操作、维护和保养。
三、术语和定义1. 压力变送器:一种将被测压力转换为标准电信号输出的仪表。
2. 静态压力:指压力变送器在无压力输入时的输出信号。
3. 过载压力:指压力变送器能承受的最大压力值。
4. 输出信号:指压力变送器输出的电信号,通常为4-20mA或者0-10V。
四、操作规程1. 安装与接线1.1 确保安装位置符合工艺要求,并避免受到振动、冲击和高温等外界干扰。
1.2 使用合适的密封材料和正确的安装方法,确保压力变送器与被测介质之间的连接密封可靠。
1.3 接线时,请按照接线图进行正确的接线,确保电源和信号线的接线坚固可靠。
2. 调零与调整2.1 在安装完成后,先进行调零操作。
将被测压力归零后,调节零位调节螺丝,使输出信号接近零值。
2.2 进行静态压力校准。
将被测压力加到额定范围内,调节量程调节螺丝,使输出信号与被测压力相对应。
2.3 进行动态压力校准。
将被测压力作周期性变化,观察输出信号的变化情况,并根据需要进行调整。
3. 使用与维护3.1 在正常使用过程中,应定期检查压力变送器的工作状态。
如发现异常,应及时进行维修或者更换。
3.2 避免压力变送器长期处于过载状态,以免损坏传感器。
3.3 定期清洁压力变送器的外壳,并检查连接路线的接触是否良好。
3.4 如需更换部件或者进行维修,请按照厂家提供的操作手册进行操作,确保操作正确。
3.5 定期校准压力变送器的零位和量程,确保测量的准确性。
五、安全注意事项1. 在操作过程中,应注意避免触摸高温部件,以免烫伤。
2. 使用前请检查电源路线是否接地良好,以确保工作安全。
3. 在进行维护和更换部件时,应先切断电源,并确保压力变送器处于安全状态。
475手持通信器零点校准
475手持通信器
手持通信器零点
零点校校准
零点
475开机画面
键盘
:
沉筒变送器零点调整步骤:一·FISHER沉筒变送器零点调整步骤
将475连至变送器接线端子正负端打开手操器
图一图二
475开机后进入图一运行HART应用界面按Delete键后进入图二界面选择第二项
基本设置)),按Delete键进入图
进入图三Basic Setup(基本设置
进入图四四Online(在线
在线),
),进入图三
图三图四
图五 图六
图五Sensor Calibrate (传感器校准传感器校准))菜单第五项Trim PV Zero (零点设置零点设置))中,按Delete 键进入图六选择OK 即可进行零点的调整即可进行零点的调整。
二·3051变送器的零点调整变送器的零点调整::
将475连至3051变送器红黑接线端子开机
图一图二Configure(配置)
图三Manual Setup(手工设置)图四Analog Output(模拟输出)
图五
三·靶式靶式流量计零点调整流量计零点调整流量计零点调整::
图一 图二
图三 图四Xmtr Setup (安装设置)
图五Trim (调整) 图六Sensor Trim (传感器校正)
图七Zero Trim(主变量调零) 图八
2011-7-7。
艾默生475手操器操作步骤(压力变送器)
手操器操作步骤
一、开机,将手操器与仪表连接,选择HART(是一种通讯协议)
二、通讯成功以后,选择Online(在线)
三、当出现以下文字时,不要慌张,点YES就行
四、下面以川仪(EJA)变送器为例
1、改量程
2、改位号、改单位此画面内各项含义如下:
1、设备设置
2、当前压力值
3、当前输出电流值
4、量程下限
5、量程上限
在此项按回车或者按键盘
“4”或者按方向键
(下面我会用确认建来代替
以上内容)会出现下图
在此项按下确认键后更改最小值
在此项按下确认键后更改最大值
选择设备设置
项,会出现下图
画面
2、回路测试(打点)
1、过程变量(常已PV缩写
出现)
2、诊断/服务
3、基本设置
4、详细设置
5、浏览
选择基本设置,出现以下画面
常用此两项
1:更改位号
2:更改单位
更改
成功
后会
显示
已改
位号
按键返回上
一层,选择第2
项
出现以下画面,选第2项
3、调零点
1、测试设备
2、回路测试
3、标定、校正
给值,4~20ma信号,(4ma-0;8-25%,12ma-50%,16ma-75%,
20ma-100%),变送器及中控操作站会有相应的显示
打点完成后要选第4项结束,如果直接断开手操器与仪表连接,变送器就会一直显示最后一次给定的值。
所以必须得按步骤退出
返回后选第3项
变送器削减
调零点
注意事项:1、在更改完数据后要选“SEND”发送给变送器。
hart475手操器调试EJA变送器步骤教程文件

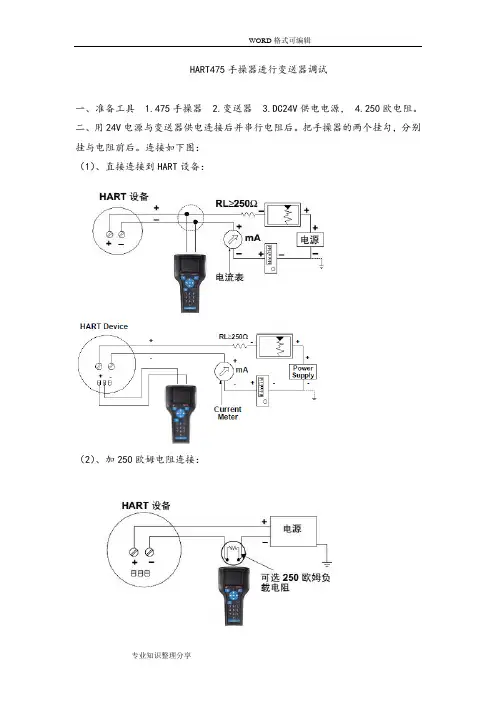

h a r t475手操器调试E J A变送器步骤HART475手操器进行变送器调试一、准备工具 1.475手操器 2.变送器 3.DC24V供电电源, 4.250欧电阻。
二、用24V电源与变送器供电连接后并串行电阻后。
把手操器的两个挂勾,分别挂与电阻前后。
连接如下图:(1)、直接连接到HART设备:(2)、加250欧姆电阻连接:(一)、HART使用启动:按住键盘上的电源键,直至该键上的绿色指示灯闪烁(约两秒)。
待机:按电源键,在电源对话框中,点“待机”然后点“确定”或按ENTER键。
进入待机时,电源键上的绿色指示灯会缓慢闪烁。
要离开待机,按电源键。
关机:按电源键。
在电源开关对话框中,点“关机”然后点“确定”或按ENTER键同时按背光键和功能键直至显示屏关闭,也可关闭475.此种关机是通过硬件完成关机(类似于移除电源)。
屏幕锁死且不响应时用。
启动HART应用程序:1、按住电源键,直至该键上绿色指示灯闪烁,打开475现场通讯器。
2、点击现场通讯器的主菜单。
如果在线的HART设备与475已连接,则会自动显示HART应用程序在线菜单,475正与在线HART设备通讯连接。
475正与在线HART设备通讯。
3、如果没连设备,则几秒后显示HART应用程序主菜单要返回现场通讯器主菜单,按下键盘上的向左键或点窗口上的后退箭头。
出现是否退出HART应用程序提示时,选择是。
(二)、变送器结构及设置:组成结构:参数设置:位号:1、Device setup>2、Basic setup>1、Tag按下ENTER键,在HART智能终端中输入的数据将被确认。
然后按SEND(F2),数据被发送至变送器。
注意,若不按下SEND(F2)键,将不会更改变送器的设置。
另外,用HART智能终端设定的全部数据在电源关闭之前都存储在存储器内,故可一次将所有数据发送至变送器中。
单位:1、Device setup >2、Basic setup> 2、Unit 量程:Keypad input(键盘输入)改变下限值、上限值将自己变更,量程保持不变。
怎样使用375HC对3051系列进行组态调校
怎样使用375HC对3051系列进行组态调校1. 软件准备:在组态调校3051系列之前,需要对比检查所使用软件版本是否与要求的版本号相匹配。
通常,在组态配置3051系列过程中,需要使用375HC手持终端和Field Communicator软件。
在开始组态调校之前,确保已安装最新版本的Field Communicator软件。
2. 提供正确的连接: 在进行组态调校3051系列之前,连接设备应该是正确的。
确保使用正确的电缆,以便将3051系列智能变送器连接到375HC手持终端上。
3. 开始组态调校:首先,将微处理器中状态改为组态配置模式。
您可以使用375HC手持终端在3051系列上执行此操作。
使用Field Communicator软件和375HC,您可以配置各种参数,例如测量范围,单位和工程单位等。
4. 配置性质参数:对于组态配置3051系列,您可以通过Field Communicator软件对性质参数进行配置,以便该设备可以在特定条件下提供准确测量值。
其中一些性质参数包括调零、在线校准、范围选择和线性化等。
5. 配置报警和诊断功能:在组态调校3051系列设备时,您可以通过375HC手持终端设置报警和诊断功能,这有助于实现快速响应并提高设备的可用性。
6. 测试设备:在配置3051系列后,使用375HC手持终端和Field Communicator软件对设备进行测试。
确保您可以读取测量值并使设备在所有条件下正常运行。
7. 保存配置和关掉设备:在完成组态调校3051系列之后,您可以将所有设置保存到设备中。
使用Field Communicator软件和375HC手持终端,您可以保存和下载设备的配置。
最后,关闭设备并测量设备的终止电流。
475(HART)手操器使用教程
475(HART)手操器使用教程HART手操器:HART(Highway Addressable Remote Transducer),可寻址远程传感器高速通道的开放通信协议,是一种用于现场智能仪表和控制室设备之间的通信协议。
使用它几乎可用来完成所有的现场仪表检修调试工作,包括故障诊断,日常检修,开车调试,校准等。
你是怎样用HART475配置压力变送器的?先看看小7总结的吧:1.开机,将手操器与仪表连接,选择HART2.通讯成功以后,选择Online(在线)当出现以下文字时,不要慌张,点YES就行3.具体操作,以川仪(EJA)为例。
改量程改位号、改单位回路测试(打点)调零点PS:在更改完数据后要选“SEND”发送给变送器HART475图形图像都说明了啥现场通讯器屏幕布局常用按钮使用下列按钮,可修改窗口上曲线图和图表的(以艾默生HART475为例)平移,触击按钮,选择图表或曲线图中的一点,拖动此点在窗口中反复地移动。
区域缩放,触击按钮,然后触击并拖动图表中的一点来创建放大的方框。
当您从窗口释放触笔后,图表将放大并适应此区域。
此控件仅可用于条形图表和曲线图。
放大,触击此按钮,从图表中心以固定比率放大。
再次触击,重复此操作。
缩小,触击此按钮,从图表中心以固定比率缩小。
再次触击,重复此操作。
重置,触击按钮,将图表或曲线图返回至原始主屏幕,取消您执行的任何平移或缩放操作。
下拉列表,触击此菜单,在不同的变量中选择,在图表上或曲线图的不同波形中高亮显示。
图形选项图像图像是设备的全屏幕照片。
图像可包含标识和多种图形,如容器。
要查看图像,选择菜单中的图像或绘图标签。
显示全屏幕图像。
要返回菜单视图,按任何键或触击触摸屏。
一些图像具有链接,可以运行方法或查看附加菜单。
如果图像具有链接,将在菜单中的图像或绘图标记旁出现箭头。
当打开图像后,使用向左键返回菜单、或按任意键启动方法或与图像或图纸关联的附加菜单。
如果链接未与图像关联,按任意键返回菜单。
HART475手操器调试EJA变送器步骤
HART475手操器调试EJA变送器步骤调试HART475手操器与EJA变送器的步骤如下:1.首先,确定所使用的HART475手操器和EJA变送器是否支持互联互通的HART通信协议。
确保手操器和变送器都已正确连接并供电。
2.打开HART475手操器,在菜单中选择“设备”选项,然后选择“扫描”来可用的HART设备。
手操器会显示附近的HART设备列表。
3.找到所需的EJA变送器并选择它。
手操器将自动与变送器建立通信连接。
这时,手操器将显示变送器的详细信息,如设备类型、序列号、软件版本等。
4.键入密码(如果需要)来进入变送器的配置菜单。
默认情况下,EJA变送器的密码为空,因此可以直接按下“确认”键来跳过。
5.在配置菜单中,手操器会显示各种可用的参数和选项。
根据实际需求进行设置。
可以更改报警限制、单位设置、输出范围等。
6.在配置完成后,手操器将询问是否保存新的设置。
选择“是”将应用新的配置并将其保存到变送器中。
7.可以通过手操器进一步测试和诊断变送器的性能。
手操器提供了多种功能,如温度校准、零点漂移修正、输出调零等。
8.可以使用手操器的曲线绘制功能来查看变送器的输出曲线。
选择“曲线绘制”选项,并按照手操器的指示配置报告参数。
手操器将显示变送器的输出曲线,并可以保存为文件。
9.在完成所有调试和测试后,手操器可以提供一个设备报告,包括变送器的详细信息、配置参数和诊断结果。
可以选择将报告保存到手操器的内存中或导出到电脑上。
10.最后,断开手操器与变送器之间的通信连接。
确保变送器仍然正常工作并保留了所做的配置更改。
总结:调试HART475手操器与EJA变送器的步骤包括设备、建立通信连接、配置参数、测试和诊断、绘制输出曲线、创建设备报告等。
这些步骤可以确保变送器正常工作,并且满足特定的测量和控制要求。
475手操器故障排除方法
475手操器故障排除方法475手操器故障排除方法475手操器故障排除方法1.死机情况的关机方法1.8或以下版本的475手操器正常关机方法是在主菜单下按住开/关机键5秒左右,2.0或以上版本的手操器正常关机方法是按一下开/关机键,然后根据屏幕提示选择关机。
如果375出现死机现象,则不能通过正常的关机方法来关机,此时可同时按住Fn+灯泡键几秒钟进行关机。
请勿直接拔取电池。
2.点触笔无法对475手操器进行操作如果出现点触笔无法对475手操器进行操作的情况,请按照以下方法对触摸屏进行重新校准:a:进入475Main Menu;b.使用方向键选中Settings,按Delete键进入下一级菜单;c.使用方向键选中T ouch Screen Alignment,按Delete键进入重新校准界面;d.在屏幕中央会出现一个十字架,用点触笔点中十字架所在的位置。
(十字架会分别出现在5个位置上,即中央和4个角落处)e.此操作完成后即可使触摸屏恢复正常。
(如今后再次出现该情况,请按上述步骤重新校准。
)3.经常死机及进入Hart或FF出错的解决方法-RE-FLASH或RE-IMAGE操作(请先尝试RE-FLASH操作,如故障仍然存在,再尝试RE-IMAGE操作,并且只有2.0版本及以上的475手操器有RE-IMAGE 操作)如果475经常死机或进入Hart Application出错的话,进行RE-FLASH或RE-IMAGE操作可以解决大部分的这种问题。
具体的操作步骤如下:a. 进入475Main Menu;b. 选择进入Settings;c. 选择进入About475;d. 选择RE-FLASH(或RE-IMAGE);e. 选择Yes确认此操作,并一定确保此时已把充电器插上,因为RE-FLASH(或RE-IMAGE)的操作非常耗电,所以请务必保证在充电的情况下才进行此操作,否则可能会导致无法修复的严重后果。
f. 如475手操器已经确保在充电的情况下了,则可按OK开始RE-FLASH(或RE-IMAGE),请耐心等待,RE-FLASH的操作大约需要二十分钟左右,RE-IMAGE的操作需要约50分钟。
每周学一款工具:HART475手操器使用方法、调试步骤及维护方法!
每周学一款工具:HART475手操器使用方法、调试步骤及维护方法!在仪表工作中,我们会用到很多工具:螺丝刀、钢丝钳、活动扳手,开口扳手,内六角,大小号起子等,检验类的有验电笔,万用表,475手操器等等,工欲善其事,必先利其器,每周学一款工具,如何掌握工具,并正确运用到工作中,至关重要。
什么是手操器?其实我们常说的手操器应该叫做现场通讯器(field communicator),是为了组态调试现场仪表使用的。
现场仪表受限于尺寸往往显示信息和按键有限,使用通讯协议的手操器可以显示更详细的信息,更方便调试,也提供了在机柜间而不用去现场调试仪表的选择,让仪表工作人员更便利更安全。
HART475手操器支持超过200个供应商的1,500 多种 HART 和Ff现场总线设备, 能完美地与您的设备协同工作。
通过便利升级选项, 可以获得最新的HART和Ff现场总线设备描述文件(DD)。
475 现场通讯器, 确保通过单一的本安手操器, 完成对HART和现场总线仪表的通用支持。
常见手操器产品•Rosemount/罗斯蒙特475HP1ENA9GM9(基本型)•475HP1ENAUGMT(三年升级)•475HP1EKL9GM9T(防爆)•475HP1EKLUGM9T(防爆+三年升级)•475FP1EKLUGMT(HART+FF协议)•YOKOGAWA/横河BT200系列•HONEYWELL/霍尼韦尔 MCT202手操器•SIEMENS/西门子HART 475手操器HART475手操器使用方法1、怎样连接?一般手操器的两个表笔(或者是钩子和夹子)要加到仪表的电流输出的两个端子上(对于二线制仪表当然就是电源端子)。
两个表笔不分正负。
2、如何调试仪表?首先,详细阅读仪表的使用说明书,只要仪表支持hart协议,里面就会有Online之后的菜单结构以及每个调试项的详细解释。
往往需要调节的包括:位号检查与设置(Tag),测量源的选择,测量单位,仪表的输出方式,输出定标(对于电流输出就是上下限,URV和LRV),滤波与信号处理(最常见的是damp,阻尼时间),实际测试,与DCS回路测试等等。
475手操器常见故障及处理方法
475手操器常见故障及处理方法1.死机情况的关机方法1.8或以下版本的475手操器正常关机方法是在主菜单下按住开/关机键5秒左右,2.0或以上版本的手操器正常关机方法是按一下开/关机键,然后根据屏幕提示选择关机。
如果375出现死机现象,则不能通过正常的关机方法来关机,此时可同时按住Fn+灯泡键几秒钟进行关机。
请勿直接拔取电池。
2.点触笔无法对475手操器进行操作如果出现点触笔无法对475手操器进行操作的情况,请按照以下方法对触摸屏进行重新校准:1)a:进入475MainMenu;2) b.使用方向键选中Settings,按Delete键进入下一级菜单;3) c.使用方向键选中TouchScreen Alignment,按Delete键进入重新校准界面;4) d.在屏幕中央会出现一个十字架,用点触笔点中十字架所在的位置。
(十字架会分别出现在5个位置上,即中央和4个角落处)5) e.此操作完成后即可使触摸屏恢复正常。
(如今后再次出现该情况,请按上述步骤重新校准。
)3.经常死机及进入Hart或FF出错的解决方法——RE-FLASH或RE-IMAGE操作(请先尝试RE-FLASH操作,如故障仍然存在,再尝试RE-IMAGE操作,并且只有2.0版本及以上的475手操器有RE-IMAGE 操作)如果475经常死机或进入Hart Application出错的话,进行RE-FLASH 或RE-IMAGE操作可以解决大部分的这种问题。
具体的操作步骤如下:1)进入475 MainMenu;2)选择进入Settings;3)选择进入About475;4)选择RE-FLASH(或RE-IMAGE);5)选择Yes确认此操作,并一定确保此时已把充电器插上,因为RE-FLASH(或RE-IMAGE)的操作非常耗电,所以请务必保证在充电的情况下才进行此操作,否则可能会导致无法修复的严重后果。
6)如475手操器已经确保在充电的情况下了,则可按OK开始RE-FLASH(或RE-IMAGE),请耐心等待,RE-FLASH的操作大约需要二十分钟左右,RE-IMAGE的操作需要约50分钟。
