管道基础施工及沟槽回填要求
管槽回填施工方法
管槽回填施工方法一、施工方法1、管槽回填前，应符合下列要求1）回填时，要保证沟槽内无积水、杂物等。
2）管顶500mm以下的在管道安装完可回填，其余的在闭水试验合格后方可进行回填。
2、管槽回填管道基础、管侧及管顶以上500mm内的沟槽回填土，必须采用人工分层回填并压实；特别是在管顶以上500mm范围内不得用重型夯实。
沟槽应分层对称回填、夯实，夯实中，应夯夯相连，不得漏夯。
人工夯实每层回填厚度不应大于20cm，机械夯实每层回填厚度不应大于30cm。
在管顶以上0.5m范围内不宜采用重型机械夯实，应采用人工夯打或轻型机械压实,严禁压实机具直接作用在管道上。
沟槽回填施工必须在管道两侧同步进行，严禁单侧回填，两侧填土填筑高差，不应超过一个上层厚度，填土应分层夯实。
管腋回填土必须塞严，捣实，保持与管道紧密接触。
槽底到管顶以上0.5m范围内，不得含有有机物，大于50mm砖块等硬块。
3、沟槽回填时，应符合下列规定：砖，石，木块等杂物应清除干净。
管道两侧和管顶以上0.5m范围内的回填材料，应由沟槽两侧对称运入槽内，不得直接扔在管道上，回填其他部位时，应均匀运入槽内，不得集中推入。
4、沟槽回填土或其他材料的压实，应符合下列规定:回填压实应逐层进行，且不得损伤管道。
管道两侧和管顶以上0. 5范围内，应采用轻夯压实，管道两侧压实面的高差不应超过0.3m.同一沟槽中有双排管道但基础底面位于同一高程时，管道之间的回填压实与管道与槽壁之间的回填压实对称进行。
同一沟槽中有双排管道但基础底面位于不同高程时，应先回填基础较底的沟槽，当回填至较高基础底面高程后，再按上条款规定回填。
分段回填压实时，相邻段的接茬应呈阶段梯形，且不得漏夯。
采用木夯，石夯等压实工具时，应夯夯相连，采用压路机时，碾压的重叠宽度不得小于0.2m采用压路机、振动压路机等压实机械压实时，其行驶速度不得超过2km/h。
5、排气井周围的回填，应符合下列规定:井室周围的回填，应与管道沟槽的回填同时进行，当不能同时进行，应留台阶型接茬。
管道沟槽回填专项施工方案
管道沟槽回填专项施工方案管道沟槽回填专项施工方案一、编制依据本方案主要依据《室外排水设计规范》、《城市道路施工规范》、《给水排水管道工程施工及验收规范》、设计图纸及现场勘查。
二、施工准备1.管道基础处理：1) 在铺设管道之前，必须清除沟底内的杂物如块状物、坚硬物等，然后做20cm砂基础，整平夯实后方可施工。
2) 如果设计高程高于现状地面高程，应回填素土至管道基础以下，并分层夯实密实度达到93%以上。
3) 对于管道基础下特殊土层的处理，应采用如下方法进行基础处理：当管道坐落在承载力特征值<55kpa的土层时，应进行土层处理。
如果该土层深度小于1.0m，应全部清除，换填级配碎石，并分层夯实，压实系数不小于0.95.如果该土层深度大于1.0m，应挖至1.0m，下层填块石上层填级配碎石，并分层夯实，压实系数不小于0.95.当附属构筑物坐落在承载力特征值<100kpa的土层时，应进行土层处理。
如果该土层深度小于1.0m，应全部清除，换填级配碎石，并分层夯实，压实系数不小于0.95.如果该土层深度大于1.0m，应挖至1.0m，下层填块石碾压上层填级配碎石，并分层夯实，压实系数不小于0.95.2.对于淤泥层的处理：如果管道开槽遇到沟槽淤泥层，淤泥厚度小于1.0米，则应全部清淤，挖至现状土层，还填级配碎石至管道基础底部，其上再按管道基础施作；如果淤泥厚度大于1.0m，则应抛块石挤淤，然后还填碎石至管道基础底部，其上再实施管道基础。
3.路基处理：路基必须分层填筑碾压，每层最大压实厚度不超过20cm，路床顶面层最小厚度不小于10cm，含水量应控制在压实最佳含水量±2%之内。
道路红线范围内管线沟槽回填由管线施工单位负责回填密实，要求回填至路床顶面以下40cm，回填土开蹬分层填筑，碾压密实，压实度不小于表3.1的要求。
三、施工方法1.在进行管槽回填前，要保证沟槽内无积水、杂物等。
2.管道回填：管道基础、管侧及管顶以上700mm内的沟槽回填土，必须采用人工分层回填并压实；特别是在管顶以上400mm范围内不得用重型夯实。
沟槽回填施工技术交底
3、管道沟槽回填土，当原土含水量高且不具备降低含水量条件不能达到要求密实度时，管道两侧及沟槽位于路基范围内的管道顶部以上，应加填石灰土、砂、砂砾或其他可以达到要求密实度的材料；
4、当管道覆土较浅，压实工具的荷载较大，或原土回填达不到要求的压实度时，可与设计单位协商采用石灰土、砂、砾石砂等可以达到要求的其他材料回填；
9、基坑两边用栏路架中间串旗作护栏，夜间在栏路架上悬挂红灯，以保安全，基坑开挖时，由专职质安人员在现场指挥，监护挖土作业。
会签栏
参加单位（部门、班组）
参加人员
市政基础设施工程
施工技术交底记录
编号：市政施管—10
工程名称
承包单位
分单位
/
交底单位
交底日期
交底范围
土方工程
交底人
交底内容：
1、沟槽回填应遵循以下规定
从管底基础至管项以上0.7m范围内，采用人工回填、夯实，严禁用机械推土回填；回填先从管底与基础结合部位开始，沿管腔两侧同时对称分层填并夯实，每层回填高度宜为0.15～0.20m，管顶以下宜用粗砂回填，管顶以上0.5m范围内，其它回填砂土或好土；管顶0.7m以上部分回填土，可采用机械回填，但必须从管线两侧同时回填并夯实。也可使用碾压机械。
5、管接口处连接工作坑回填应采用中粗砂或砾石砂，在管道两侧同时回填并采用人工进行夯实；
6、新建管道与其他管道交叉部位的回填应符合密实度要求，并应使回填材料与被支承管道紧贴，或按有关规定进行加固处理。
沟槽、基坑回填安全控制要求
沟槽、基坑回填安全控制要求1、管道胸腔或构筑物肥槽回填前应符合下列要求：(1)管渠顶部为预制盖板时，必须待盖板安装完成，隐蔽工程验收合格后，方可回填。
(2)管道或构筑物的预留孔，必须封堵严密，并达规定强度。
(3)需闭水试验的管道，应在闭水试验完成，确认合格并形成文件后。
(4)需做水压试验的管道，试验前应将管道接口以外的胸腔部位回填。
(5)填土前应检查沟槽、基坑的边坡，确认边坡稳定方可回填；发现有坍塌危险时，必须先进行处理，确认稳定后方可回填。
(6)水池满水试验确认合格并形成文件后。
(7)沟槽、基坑内有积水时，应将积水排除。
2、采用降水措施的沟槽、基坑，回填时排降水不得中断，应保持地下水动水位在槽底0.5ITl以下。
3、有支撑的沟槽、基坑，还土时必须保持支撑的安全和稳定。
严禁砸碰支撑结构。
4、管道、管渠两侧和井、室四周应对称分层回填，回填土高差不得大于30cm；管顶以上50cm范围内不得用机械碾压。
5、回填时，严禁掏洞取土。
6、向槽、坑内卸土时，应设专人指挥，槽、坑内人员必须撤至安全地带。
7、采用自卸汽车、机动翻斗车向槽、坑内卸土时，车辆与槽、坑边的距离应据土质、槽(坑)深而定，且不得小于L5m；车轮应挡掩牢固。
8、用手推车向槽、坑内卸土时，槽边应挡掩牢固，严禁撒把倒土。
9、采用推土机向槽、坑内送土应遵守下列规定：(1)向沟槽、基坑内推土时，应设专人指挥。
(2)作业中尚应符合有关安全规定。
10、采用装载机向沟内卸土时，装载机前轮与槽、坑边缘的距离不得小于2.0m,轮胎必须挡掩牢固。
11、使用蛙式夯实机和振动冲击夯夯实土方时，电气接线与拆卸必须由电工负责,并遵守有关安全规定。
12、使用静作用压路机压实回填土，应遵守下列规定：(1)压路机作业应设专人指挥。
(2)机械不得停置于土路边缘、斜坡上和妨碍交通的地方。
(3)作业中尚应符合有关安全规定。
13、采用重型压实机械和振动压路机压实，或较重的车辆在回填土上行驶时，管道或管渠顶部以上，应有一定厚度的压实回填上。
管道安装沟槽回填方法
管道安装沟槽回填方法
(1)管道安装完毕并经检查验收合格后，进行回填工序。
管道在覆土前应进行闭水试验，合格后方可覆填。
管坑两侧按要求分层回填(每层回填高度为15〜20cm,每层的压实遍数应按要求的压实度、压实工具、厚度和含水量，经现场试验确定)，回填时两侧同时进行，以防管道位移，并用人工夯或机械夯至设计要求密实度。
管顶以上回填土，分层夯实，每层30cm,密实度满足设计要求。
(2)回填前，管沟壁的支撑应依次拆除。
回填时，槽内应无积水，从管底至管顶以上300ιIUn回填石粉，然后再回填山场碎石至路基底。
(3)沟槽回填土顺序，应按沟槽排水方向由高向低进行，虚铺层厚30cm o沟槽回填从管底基础部位开始到管顶0.3m范围内采用人工回填。
从管底到管顶以上0.3m范围内的沟槽回填材料采用石粉。
(4)沟槽回填要点：
管腔部分填方：管两侧应同时回填，以防管线产生位移；回填中不得参有碎砖、瓦砾等杂物直径大于IOCrn的士团。
管顶以上回填：①对管顶以上30Cm以内的覆土，人工夯打；②管顶以上80Cm可采用蛙式打夯机夯填，每层虚厚30cm。
(5)防止浮管、漂管措施
回填时需防止管道出现上浮的现象，在地下水位较高或雨季施工中，及时排水。
同时为进一步防止浮管，应采用相应的防护措施，例如设地锚、四周迫紧等。
雨季施工应采取防止管材漂浮的措施，可先回填到管顶以上大于一倍管径的高度。
当管道安装完毕尚未还土而遭到水泡时，应进行管中心线和管底调和复测和外观检查，如出现位移、漂浮现象，应返工处理。

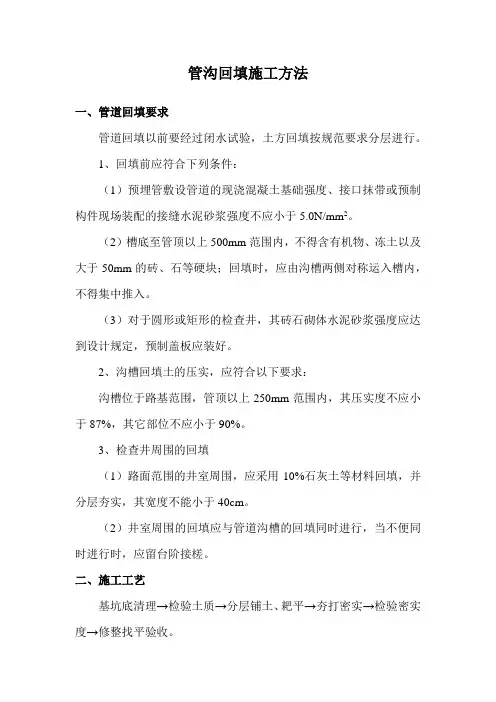

管沟回填施工方法
管沟回填施工方法一、管道回填要求管道回填以前要经过闭水试验，土方回填按规范要求分层进行。
1、回填前应符合下列条件：（1）预埋管敷设管道的现浇混凝土基础强度、接口抹带或预制构件现场装配的接缝水泥砂浆强度不应小于5.0N/mm2。
（2）槽底至管顶以上500mm范围内，不得含有机物、冻土以及大于50mm的砖、石等硬块；回填时，应由沟槽两侧对称运入槽内，不得集中推入。
（3）对于圆形或矩形的检查井，其砖石砌体水泥砂浆强度应达到设计规定，预制盖板应装好。
2、沟槽回填土的压实，应符合以下要求：沟槽位于路基范围，管顶以上250mm范围内，其压实度不应小于87%，其它部位不应小于90%。
3、检查井周围的回填（1）路面范围的井室周围，应采用10%石灰土等材料回填，并分层夯实，其宽度不能小于40cm。
（2）井室周围的回填应与管道沟槽的回填同时进行，当不便同时进行时，应留台阶接槎。
二、施工工艺基坑底清理→检验土质→分层铺土、耙平→夯打密实→检验密实度→修整找平验收。
（1）填土前应将基坑底或地坪上的垃圾等杂物清理干净；基槽回填前，必须清理到底面标高，将回落的松散垃圾、砂浆、石子等杂物清除干净。
（2）检验回填土内是否含有杂物，粒径是否符合规定，以及回填土的含水量是否在控制的范围内；如含水量偏高，可采用翻松、晾晒或均匀掺入干土等措施；如遇回填上的含水量偏低，可采用预先洒水润湿等措施。
（3）回填土应分层铺摊。
每层铺土厚度应根据土质、密实度要求和机具性能确定。
（4）机械碾压每层铺土厚度为120～150mm；机械不能作业的部位采用人工夯实，每层虚铺不大于150mm。
铺摊完成后，要用铁耙耙平。
（5）回填时，为防止管道中心线位移或损坏管道，应用人工先在管子两侧填土夯实；并应由管道两侧同时进行，直至管顶0.5m以上时，在不损坏管道的情况下，方可采用机械夯实。
（6）回填土每层填土夯实后，应按规范规定进行环刀取样，测出干土的质量密度；（7）达到要求后，再进行上一层的铺土。
管道基础施工及沟槽回填要求
管道基础施工及沟槽回填要求一、设计施工要求1、基础形式：90°砂（土）弧2、开槽施工的圆形管道，利用土弧基础时，必需保证土弧与管节的紧密贴合，必要时可在弧形槽内填铺40-60mm厚中、粗砂。
3、开槽施工的圆形管道，当利用砂垫层基础时，其砂垫层的材料可选用中砂、粗砂、级配砂石、卵石或砾石，其最大粒径不该大于25mm。
4、开槽施工的圆形管道的沟槽回填土，应付管道双侧同时进行，管道双侧压实面得高差不该超过300mm5、一样情形下开槽施工的圆形管道的沟槽回填土，在管道双侧管顶以下，其压实度不该低于95%；在管顶以上高为500mm、宽为圆管外径范围内，其压实度可采纳85%；其余部位的压实可采纳如下方式：管顶以下95%，管顶至管顶500mm为85%（压实宽度为管道外径），管顶500mm以上及其他部位为85%-95%。
6、开槽施工的圆形管道，当管顶覆土厚度较小、地面载荷的阻碍较大而管道强度不足时，可在180度混凝土管基上砌筑砖券或包封混凝土加固。
二、地基处置1、管道地基用符合设计要求，管道天然地基强度不能知足设计要求时应按设计要求加固。
2、槽底局部超挖或发生扰动时，处置应符合以下规定：超挖深度超过150mm时，可用原土回填夯实，其压实度不该低于原地基土的密实度；槽底地基土壤含水量较大，不适于压实时，应采取换填等有效方法。
三、管道沟槽回填要求一、沟槽内砖、石、木块等杂物清除干净；二、沟槽内不得有积水；3、维持排水系统正常运行，不得带水回填。
四、回填材料要求：采纳土回填时，应符合以下规定：1槽底至管顶500mm范围内，土中不得含有物、冻土和大于50mm的砖、石等硬块；在抹带接口处、防腐绝缘层或电缆周围，用采纳细粒土回填；2冬期回填时管顶以上500mm范围之外可均匀掺入冻土，其数量不超过填土整体积的15%，且冻块尺寸不得超过100mm；3回填土的含水量，宜按土类和采纳的压实工具操纵在最正确含水率±2%范围内。
管道基础工程施工及沟槽回填要求
管道基础施工及沟槽回填要求一、设计施工要求1、基础形式：90°砂（土）弧2、开槽施工的圆形管道，使用土弧基础时，必须保证土弧与管节的紧密贴合，必要时可在弧形槽内填铺40-60mm厚中、粗砂。
3、开槽施工的圆形管道，当使用砂垫层基础时，其砂垫层的材料可选用中砂、粗砂、级配砂石、卵石或砾石，其最大粒径不应大于25mm。
4、开槽施工的圆形管道的沟槽回填土，应对管道两侧同时进行，管道两侧压实面得高差不应超过300mm5、一般情况下开槽施工的圆形管道的沟槽回填土，在管道两侧管顶以下，其压实度不应低于95%；在管顶以上高为500mm、宽为圆管外径范围内，其压实度可采用85%；其余部位的压实可采用如下方法：管顶以下95%，管顶至管顶500mm为85%（压实宽度为管道外径），管顶500mm以上及其他部位为85%-95%。
6、开槽施工的圆形管道，当管顶覆土厚度较小、地面载荷的影响较大而管道强度不足时，可在180度混凝土管基上砌筑砖券或包封混凝土加固。
二、地基处理1、管道地基用符合设计要求，管道天然地基强度不能满足设计要求时应按设计要求加固。
2、槽底局部超挖或发生扰动时，处理应符合下列规定：2.1超挖深度超过150mm时，可用原土回填夯实，其压实度不应低于原地基土的密实度；2.2槽底地基土壤含水量较大，不适于压实时，应采取换填等有效措施。
三、管道沟槽回填要求1、沟槽内砖、石、木块等杂物清除干净；2、沟槽内不得有积水；3、保持排水系统正常运行，不得带水回填。
四、回填材料要求：采用土回填时，应符合下列规定：1槽底至管顶500mm范围内，土中不得含有物、冻土以及大于50mm的砖、石等硬块；在抹带接口处、防腐绝缘层或电缆周围，用采用细粒土回填；2冬期回填时管顶以上500mm范围以外可均匀掺入冻土，其数量不超过填土总体积的15%，且冻块尺寸不得超过100mm；3回填土的含水量，宜按土类和采用的压实工具控制在最佳含水率±2%范围内。
市政管道沟槽开挖及回填施工方法要点
市政管道沟槽开挖及回填施工方法要点
1、沟槽开挖的位置、基底标高、尺寸，应符合图纸的要求。
开挖中如发现地质水文、地下管道、构造物与图纸不符，应根据实际情况，提出处理措施报监理工程师批准。
2、挖沟槽弃土应及时运走，不得堆放在沟槽口附近妨碍施工和槽壁稳定，也不得阻碍交通。
3、沟槽底埋有块石、树根、废桩等物体，应予以清除或铲除。
铲（清）除后按监理工程师指示处理。
4、沟槽不允许超过图纸要求的挖深，超挖部分应由按监理工程师同意的材料回填，并夯压密实。
5、不得在水中挖沟槽，挖成的沟槽不得受水浸泡，沟槽底如有扰动或毁坏，应按监理工程师的指示，增加开挖深度，并用监理工程师同意的材料回填夯实至图纸要求的标高。
6、沟槽回填所用材料，应按图纸要求和监理工程师指示制备。
7、回填物应分层摊铺，分层夯实，每层夯实厚度不得超过20-30cm，压实度应达到80%以上。
8、回填前应先排除积水，并应保护管道防腐层和接口不受损坏。
9、回填前应分两个步骤进行：管道两侧及管顶0.5m处应先填筑，接口处应予留出，待水压试验后，管道安装合乎要求再填筑其余部分。
10、管道两侧和井室四周应同时、分层对称、回填夯实，以防管道单向填筑而移位。
管道基础施工及沟槽回填要求
管道基础施工及沟槽回填要求一、设计施工要求1、基础形式：90°砂（土）弧2、开槽施工的圆形管道，使用土弧基础时，必须保证土弧与管节的紧密贴合，必要时可在弧形槽内填铺40-60mm厚中、粗砂。
3、开槽施工的圆形管道，当使用砂垫层基础时，其砂垫层的材料可选用中砂、粗砂、级配砂石、卵石或砾石，其最大粒径不应大于25mm。
4、开槽施工的圆形管道的沟槽回填土，应对管道两侧同时进行，管道两侧压实面得高差不应超过300mm5、一般情况下开槽施工的圆形管道的沟槽回填土，在管道两侧管顶以下，其压实度不应低于95%；在管顶以上高为500mm、宽为圆管外径范围内，其压实度可采用85%；其余部位的压实可采用如下方法：管顶以下95%，管顶至管顶500mm为85%（压实宽度为管道外径），管顶500mm以上及其他部位为85%-95%。
6、开槽施工的圆形管道，当管顶覆土厚度较小、地面载荷的影响较大而管道强度不足时，可在180度混凝土管基上砌筑砖券或包封混凝土加固。
二、地基处理1、管道地基用符合设计要求，管道天然地基强度不能满足设计要求时应按设计要求加固。
2、槽底局部超挖或发生扰动时，处理应符合下列规定：2.1超挖深度超过150mm时，可用原土回填夯实，其压实度不应低于原地基土的密实度；2.2槽底地基土壤含水量较大，不适于压实时，应采取换填等有效措施。
三、管道沟槽回填要求1、沟槽内砖、石、木块等杂物清除干净；、沟槽内不得有积水；2．3、保持排水系统正常运行，不得带水回填。
四、回填材料要求：采用土回填时，应符合下列规定：1槽底至管顶500mm范围内，土中不得含有物、冻土以及大于50mm的砖、石等硬块；在抹带接口处、防腐绝缘层或电缆周围，用采用细粒土回填；2冬期回填时管顶以上500mm范围以外可均匀掺入冻土，其数量不超过填土总体积的15%，且冻块尺寸不得超过100mm；3回填土的含水量，宜按土类和采用的压实工具控制在最佳含水率±2%范围内。
管、井的沟槽回填要求
管、井的沟槽回填要求
1、沟槽回填管道应符合下列规定：
（1）管道隐蔽工程验收合格后应立即回填至管顶以上一倍管径高度；
（2）沟槽回填，从管底基础部位开始到管顶以上0.7m范围内，必须用人工从管两侧及时回填、夯实。
（3）管顶70cm以上部位的回填，可采用机械从管道轴线两侧同时回填、夯实或碾压；
（4）回填时应分层对称回填、夯实以确保管道及检查井不产生位移；
（5）回填前，检查管道有无变形或损伤，有损伤的管道应修复或更换；管道两侧和管顶70cm范围内应采用轻夯压实，管道两侧压实面高差不应超过30cm。
2、井室及其他附属构筑物周围回填土应符合下列规定：
（1）井室周围的回填，应与管道沟槽回填同时进行；不便同时进行时，应留台阶形接茬；
（2）井室周围回填压实应沿井室中心对称进行。
管道沟槽回填专项施工方案
管道沟槽回填专项施工方案一、编制依据主要依据《室外排水设计规范》、《城市道路施工规范》、《给水排水管道工程施工及验收规范》、设计图纸及现场勘查.二、施工准备管道基础处理：（1）管道铺设前必须清除沟底内的杂物如：块状物、坚硬物，然后做20cm 砂基础，整平夯实后方可施工。
（2）如设计高程高于现状地面高程时，应回填素土至管道基础以下，并分层夯实密实度达到93%以上。
(3）管道基础下特殊土层的处理管道基础应坐落在稳定的未扰动的土层上。
如遇特殊土层，应采用如下方法进行基础处理：当管道坐落在承载力特征值<55kpa的土层时，应进行土层处理，如该土层深度小于1.0m时，全部清除,换填级配碎石，并分层夯实，压实系数不小于0.95。
如该土层深度大于1。
0m 时，挖至1.0m,下层填块石上层填级配碎石，并分层夯实，压实系数不小于0.95。
当附属构筑物坐落在承载力特征值〈100kpa 的土层时,应进行土层处理,如该土层深度小于1.0m时，全部清除,换填级配碎石，并分层夯实,压实系数不小于0。
95。
如该土层深度大于1。
0m时，挖至 1.0m，下层填块石碾压上层填级配碎石,并分层夯实,压实系数不小于0。
95。
管道开槽遇沟槽淤泥层时，淤泥厚度小于1.0米，则应全部清淤,挖至现状土层，还填级配碎石至管道基础底部,其上再按管道基础施作;当淤泥厚度大于1。
0m时,应抛块石挤淤，然后还填碎石至管道基础底部，其上再实施管道基础。
（3）路基必须分层填筑碾压。
每层最大压实厚度不超过20cm，路床顶面层最小厚度不小于10cm,含水量应控制在压实最佳含水量±2%之内。
注:道路红线范围内管线沟槽回填由管线施工单位负责回填密实,要求回填至路床顶面以下40cm,回填土开蹬分层填筑，碾压密实,压实度不小于表3。
1 的要求。
三、施工方法1、管槽回填前，要保证沟槽内无积水、杂物等。
2、管道回填管道基础、管侧及管顶以上700mm内的沟槽回填土，必须采用人工分层回填并压实；特别是在管顶以上400mm范围内不得用重型夯实。
管道工程沟槽回填施工方法
管道工程沟槽回填施工方法
（1）管线结构验收合格后方可进行回填施工，各管线回填工作开始前，必须向驻地监理工程师申请，申报施工方案等资料，获批准后方可进行施工。
（2）管线回填必须符合施工技术规范要求，按规定频率对回填土进行取样测试检测其是否符合要求。
回填前应首先对填料进行土工试验，以测定最佳含水量和最大干密度，如填料不能满足使用要求时，应考虑采取相应的技术措施。
（3）回填过程中应清除沟槽内的积水、淤泥、杂物，所用填料严禁有砖头、混凝土块、树根、垃圾等禁填材料。
（4）回填采用装载机配合挖掘机及人工进行回填。
采用装载机将砂或土倒运至槽边，挖掘机进行回填作业，两侧对称均匀回填，回填厚度满足设计要求，受地下管线影响区域必须进行人工回填。
（5）回填必须分层夯实或碾压，沟槽窄小应扩槽，要有足够工作宽度：①采用蛙式夯，铺土虚厚≯20cm；②采用压路机，铺土虚厚≯30cm，碾压的重叠宽度不应小于20cm。
每层回填完毕，自检合格后，层层报监理抽检验收，合格后，方可进行下层回填，凡是监理检查不合格的，要返工或补压，直至达到合格标准。
（6）管道回填必须保证管道本身的安全，管道两侧和管顶以上50cm范围内要用蛙式夯夯实，回填时管道两侧对称进行，填土高差不超过30cm，不能使管道位移或损伤。
分段回填时，相邻回填段的接茬应形成台阶，每层台阶宽度≮厚度2倍，当合槽施工中，有双排或多排管道，其基底位于同一高程时，管道之间的回填应与管道与槽壁之间回填同时进行，若不在同一高程时，应先回填基础低的沟槽，待回填到较高基础底面后，再按照要求进行回填，回填密实度严格按照《验收规范》执行。
排水管道工程沟槽回填施工注意事项
排水管道工程沟槽回填施工注意事项一、沟槽回填应严格按照《给水排水管道工程施工及验收规范》 GB50268-2008及国标图集《市政排水管道工程及附属设施》06MS201-1的规定施行。
二、沟槽回填一般遵循以下原则：1、待管道安装完成并经验收合格后，方可进行土方回填。
2、回填材料选用合适的并经监理确认的挖出土或经试验合格的外运材料。
回填前，确保沟槽内无积水。
不得回填淤泥、腐植土、冻土、砖块、石块及有机物质。
3、土方回填采用分层对称回填分层夯实的方法，每层回填厚度不大于300mm4、回填土夯压密实度达不到要求的密实度时，可根据具体情况加适量石灰土、砂、砂砾或其他可达到要求密实度的材料。
5、回填管道两侧土方时应避免碰撞管道以免损坏。
6、管顶土方回填时，路基面以下深度范围压实度要求为： 0～800mm范围压实度不小于95%，800～1500mm范围压实度不小于93%，1500mm以下压实度不小于90%。
三、 刚性管道沟槽回填的压实作业应符合下列规定：1、回填压实应逐层进行，且不得损伤管道；2、管道两侧和管顶以上500mm范围内胸腔夯实，应采用轻型压实机具，管道两侧压实面的高差不应超过300mm；3、管道基础为土弧基础时，应填实管道支撑角范围内腋角部位；压实时，管道两侧应对称进行，且不得使管道位移或损伤；4、同一沟槽中有双排或多排管道的基础底面位于同一高程时，管道之间的回填压实应与管道与槽壁之间的回填压实对称进行；5、同一沟槽中有双排或多排管道但基础底面的高程不同时，应先回填基础较低的沟槽；回填至较高基础底面高程后，再按上一款规定回填；6、分段回填压实时，相邻段的接茬应呈台阶形，且不得漏夯；7、用轻型压实设备时，应夯夯相连；采用压路机时，碾压的重叠宽度不得小于200mm；8、采用压路机、振动压路机等压实机械压实时，其行驶速度不得超过2km ／h；9、接口工作坑回填时底部凹坑应先回填压实至管底，然后与沟槽同步回填。
沟槽回填施工技术交底
施管表5
工程称
分部工程
给排水工程
分项工程名称
沟槽回填
交底日期
管道隐蔽工程验收合格后，沟槽应及时进行回填。沟槽回填前应对回填材料取样送检，验收合格后方可使用。
1、沟槽底至管顶以上50cm范围内采用砂砾石回填，管顶50cm以上采用合格土回填，位于道路内的采用与道路填料相符的填料填筑。
2、管道基础最大粒径不大于20mm，管道胸腔及管顶以上50cm以内的区域最大粒径不大于50mm，要求必须采用人工分层回填夯实，每层厚度10-20cm，管道两侧要同时进行，均匀上升，不得一边超载而另一边空载。。
4、管道位于回填/换填区域处理方式：当道路回填至管顶以上1m时进行管道施工，管道基础超挖50cm换填砂石基础，其余沟槽部分采用砂砾石回填至管顶50cm。
沟槽回填时需注意事项：
1）槽回填时必须将沟槽内杂物、木料、草袋、积水等清除干净。穿越沟槽的其它管线及沟槽附近建筑物，根据有关规定认真加固处理。
2）回填时按土类和采用的压实工具控制在最佳含水量附近。每层虚铺厚度不超过20cm。
3）回填土或其他回填材料运入槽内时不得损伤管节及其接口，并应根据每层虚铺厚度的用量将回填土运至槽内，不得在影响压实的范围内堆料。
4）分段回填土压实时，相邻段的接茬应呈阶梯形，且不得漏夯。采用木夯、蛙式夯等压实工具时，应夯夯相连，采用压路机时，碾压的重叠宽度不得小于20cm。
交底单位
接收单位
交底人
接收人
回填压实度要求如下：
1）基底至管顶压实系数不小于0.9；
2）管顶以上50cm范围压实系数不小于0.85；
3）管顶以上50cm以外的部分：位于道路内，回填压实密度与道路路基压实密度相同；位于绿化带内，回填压实度不小于0.9。
管道沟槽回填专项施工方案
管道沟槽回填专项施工方案一、编制依据主要依据《室外排水设计规范》、《城市道路施工规范》、《给水排水管道工程施工及验收规范》、设计图纸及现场勘查。
二、施工准备管道基础处理：（1）管道铺设前必须清除沟底内的杂物如：块状物、坚硬物，然后做20cm 砂基础，整平夯实后方可施工。
（2）如设计高程高于现状地面高程时，应回填素土至管道基础以下，并分层夯实密实度达到93%以上。
（3）管道基础下特殊土层的处理管道基础应坐落在稳定的未扰动的土层上。
如遇特殊土层，应采用如下方法进行基础处理：当管道坐落在承载力特征值<55kpa的土层时，应进行土层处理，如该土层深度小于1.0m时，全部清除，换填级配碎石，并分层夯实，压实系数不小于0.95。
如该土层深度大于1.0m 时，挖至1.0m，下层填块石上层填级配碎石，并分层夯实，压实系数不小于0.95。
当附属构筑物坐落在承载力特征值<100kpa 的土层时，应进行土层处理，如该土层深度小于1.0m时，全部清除，换填级配碎石，并分层夯实，压实系数不小于0.95。
如该土层深度大于1.0m时，挖至1.0m，下层填块石碾压上层填级配碎石，并分层夯实，压实系数不小于0.95。
管道开槽遇沟槽淤泥层时，淤泥厚度小于1.0米，则应全部清淤，挖至现状土层，还填级配碎石至管道基础底部，其上再按管道基础施作；当淤泥厚度大于1.0m时，应抛块石挤淤，然后还填碎石至管道基础底部，其上再实施管道基础。
（3）路基必须分层填筑碾压。
每层最大压实厚度不超过20cm，路床顶面层最小厚度不小于10cm，含水量应控制在压实最佳含水量±2%之内。
注：道路红线范围内管线沟槽回填由管线施工单位负责回填密实，要求回填至路床顶面以下40cm，回填土开蹬分层填筑,碾压密实，压实度不小于表3.1 的要求。
三、施工方法1、管槽回填前，要保证沟槽内无积水、杂物等。
2、管道回填管道基础、管侧及管顶以上700mm内的沟槽回填土，必须采用人工分层回填并压实；特别是在管顶以上400mm范围内不得用重型夯实。
管道沟槽回填专项施工方案
管道沟槽回填专项施工方案一、编制依据主要依据《室外排水设计规范》、《城市道路施工规范》、《给水排水管道工程施工及验收规范》、设计图纸及现场勘查。
二、施工准备管道基础处理：（1）管道铺设前必须清除沟底内的杂物如：块状物、坚硬物，然后做20cm 砂基础，整平夯实后方可施工。
（2）如设计高程高于现状地面高程时，应回填素土至管道基础以下，并分层夯实密实度达到93%以上。
（3）管道基础下特殊土层的处理管道基础应坐落在稳定的未扰动的土层上。
如遇特殊土层，应采用如下方法进行基础处理：当管道坐落在承载力特征值<55kpa的土层时，应进行土层处理，如该土层深度小于时，全部清除，换填级配碎石，并分层夯实，压实系数不小于。
如该土层深度大于时，挖至，下层填块石上层填级配碎石，并分层夯实，压实系数不小于。
当附属构筑物坐落在承载力特征值<100kpa 的土层时，应进行土层处理，如该土层深度小于时，全部清除，换填级配碎石，并分层夯实，压实系数不小于。
如该土层深度大于时，挖至，下层填块石碾压上层填级配碎石，并分层夯实，压实系数不小于。
管道开槽遇沟槽淤泥层时，淤泥厚度小于米，则应全部清淤，挖至现状土层，还填级配碎石至管道基础底部，其上再按管道基础施作；当淤泥厚度大于时，应抛块石挤淤，然后还填碎石至管道基础底部，其上再实施管道基础。
（3）路基必须分层填筑碾压。
每层最大压实厚度不超过20cm，路床顶面层最小厚度不小于10cm，含水量应控制在压实最佳含水量±2%之内。
注：道路红线范围内管线沟槽回填由管线施工单位负责回填密实，要求回填至路床顶面以下40cm，回填土开蹬分层填筑,碾压密实，压实度不小于表的要求。
三、施工方法1、管槽回填前，要保证沟槽内无积水、杂物等。
2、管道回填管道基础、管侧及管顶以上700mm内的沟槽回填土，必须采用人工分层回填并压实；特别是在管顶以上400mm范围内不得用重型夯实。
沟槽应分层对称回填、夯实，夯实中，应夯夯相连，不得漏夯。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
管道基础施工及沟槽回填要求-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN
管道基础施工及沟槽回填要求
一、设计施工要求
1、基础形式：90°砂（土）弧
2、开槽施工的圆形管道，使用土弧基础时，必须保证土弧与管节的紧密贴
合，必要时可在弧形槽内填铺40-60mm厚中、粗砂。
3、开槽施工的圆形管道，当使用砂垫层基础时，其砂垫层的材料可选用中
砂、粗砂、级配砂石、卵石或砾石，其最大粒径不应大于25mm。
4、开槽施工的圆形管道的沟槽回填土，应对管道两侧同时进行，管道两侧
压实面得高差不应超过300mm
5、一般情况下开槽施工的圆形管道的沟槽回填土，在管道两侧管顶以下，
其压实度不应低于95%；在管顶以上高为500mm、宽为圆管外径范围
内，其压实度可采用85%；其余部位的压实可采用如下方法：管顶以下95%，管顶至管顶500mm为85%（压实宽度为管道外径），管顶
500mm以上及其他部位为85%-95%。
6、开槽施工的圆形管道，当管顶覆土厚度较小、地面载荷的影响较大而管
道强度不足时，可在180度混凝土管基上砌筑砖券或包封混凝土加固。
二、地基处理
1、管道地基用符合设计要求，管道天然地基强度不能满足设计要求时应按
设计要求加固。
2、槽底局部超挖或发生扰动时，处理应符合下列规定：
超挖深度超过150mm时，可用原土回填夯实，其压实度不应低于原地基土的密实度；
槽底地基土壤含水量较大，不适于压实时，应采取换填等有效措施。
三、管道沟槽回填要求
1、沟槽内砖、石、木块等杂物清除干净；
2、沟槽内不得有积水；
3、保持排水系统正常运行，不得带水回填。
四、回填材料要求：
采用土回填时，应符合下列规定：
1槽底至管顶500mm范围内，土中不得含有物、冻土以及大于50mm的砖、石等硬块；在抹带接口处、防腐绝缘层或电缆周围，用采用细粒土回填；
2冬期回填时管顶以上500mm范围以外可均匀掺入冻土，其数量不超过填土总体积的15%，且冻块尺寸不得超过100mm；
3回填土的含水量，宜按土类和采用的压实工具控制在最佳含水率±2%范围内。
五、每层回填土的虚铺厚度，应根据所采用的压实机具按下表选取
每层回填土的虚铺厚度
六、回填土或其他回填材料运入槽内时不得损伤管道及其接口，并符合下列规定
1、根据每层虚铺厚度的用量将回填材料运至槽内，且不得在影响压实的范围内堆料；
2、管道两侧和管顶以上500mm范围内的回填材料，应由沟槽两侧对称运入槽内，不得直接回填在管道上，回填其他部位时，应均匀运入槽内，不得直接回填在管道上，回填其他部位时，应均匀运入槽内，不得集中推入；
3、需要拌合的回填材料，应在运入槽内前拌合均匀，不得在槽内拌合。
七、回填作业每层土的压实遍数，按压实度要求，压实工具、虚铺厚度和含水量，应经现场试验确定。
八、采用重型压实机械压实或较重车辆在回填土上行驶时，管道顶部以上应有一定厚度的压实回填土，其最小厚度应按压实的机械的规格和管道的设计承载力，通过计算确定。
九、软土、湿陷性黄土、膨胀土、冻土等地区的沟槽回填，应符合设计要求和当地工程标准规定。
十、刚性管道沟槽回填的压实作业应符合下列规定
1、回填压实应逐层进行，且不得损伤管道。
2、管道两侧和管顶以上500mm范围内胸腔夯实，应采用轻型压实机械，管道两侧压实面得高差不应超过300mm；
3、管道基础为土弧基础时，应填实管道支撑角范围内腋角部位，压实时，管道两侧应对称进行，且不得使管道位移或损伤。
4、分段回填压实时，相邻段的接茬应呈台阶型，且不得漏夯；
5、采用轻型压实设备时，应夯夯相连；采用压路机时，碾压的重叠宽度不得小于200mm。
6、接口工作坑回填时底部凹坑应先回填压实至管底，然后与沟槽同步回填。
注：以上规定为管道结构设计要求及给排水管道工程施工及验收规范要求。
