GSM——R手持终端剖析
新型数据通信方式GSM-R手持终端的实现
新型数据通信方式GSM-R手持终端的实现1 GSM-R手持终端功能概述铁道部已确定以GSM-R系统作为中国铁路无线通信平台，因此，以GSM-R为平台建立综合无线通信系统，为GSM-R网络的各种作业提供无线通信手段和设备已迫在眉睫。
WT588D接收端反应速度较快，整个语音信息从触发到播放并发送BUSY反馈信号的时间不到5ms，能在速度上很好的迎合整套系统所追求的速率。
在配套软件方面，从语音编辑到下载语音工程，操作都趋向简易模式，不仅能很好的被资深设计者使用，而且也适合入门者做实验测试。
GSM-R手持终端在编组站中有着特殊的应用。
编组站的作业以小组为单位，完成调车、编组工作。
小组的每位成员均配备GSM-R专业手持终端，并根据职务要求的不同，具有各自的功能。
本文主要介绍语音回示功能的实现方式。
调车长发出的调度指令种类是有限的，因此，GSM-R手持终端可以先预存相应指令的语音信息，然后根据收到的调度指令，播放出相应的语音。
这个功能是编组站手持终端必备的功能，本文采用ATMEGA48和WT588D语音芯片完成此功能，并采用一种全新的方法高效完成ATMEGA48与WT588D语音芯片之间的通信与控制，完全发挥了ATMEGA48高速的特点。
2 器件简述本文采用WT588D语音芯片与ATMEGA48之间的SPI控制接口，完成所需要的语音回示功能。
ATMEGA48是AVR单片机的一个型号，AVR内核具有丰富的指令集和32个通用工作寄存器。
所有的寄存器都直接与算术逻辑单元（ALU）相连接，使得一条指令可以在一个时钟周期内同时访问两个独立的寄存器。
它还废除了机器周期，采用精简指令集，以字作为指令长度单位，将内容丰富的操作数与操作码安排在一字之中，取指周期短，又可预取指令，实现流水作业，可高速执行指令。
这种结构大大提高了代码效率，并且具有比普通的CISC微控制器最高至10倍的数据吞吐率。
在软/硬件开销、速度、性能和成本诸多方面取得了优化平衡，是高性价比的单片机。
GSMR手持台操作解析
二、GSM-R手持台功能介绍
GSM-R手持台具有普通手机的所有功能， 本次重点介绍GSM-R功能。GSM-R功能是专 门为铁路相关用户所设计开发的专用功能，需 要GSM-R网络的支持以及专用SIM卡的支持。
第4页/共21页
1、点呼：点对点语音呼叫。
2、组呼：可以有多个用户接听，但同一时间只有一个 用户可以讲话的群组呼叫。常见组呼有210和299，其 中210组呼的功能是接续车站基站区所有用户，299组 呼（也称紧急呼叫）的功能是接续相邻三个基站覆盖区 域内的所有用户和所属调度员，非紧急情况严禁操作。 用户需按住PTT键来占用“讲话权“，松开PTT键则释 放”讲话权“，抢占”讲话权“成功后可以讲话。 3、广播：与组呼相似，但只有广播的发起者可以讲话且 无需按住PTT键，其他多个用户只能接听，无法抢占“讲 话权“。目前南昌局暂未开通此项业务。 4、短号码呼叫：用于快速接入特定用户。常用的有 1200和1300。在GSM-R业务覆盖区段，无论在车上还 是铁路沿线，发起1200呼叫即可接通所属调度台，1300 可接通与当前地理位置最近的车站值班台（值班员）。
第19页/共21页
第20页/共21页
感谢您的观赏！
第21页/共21页

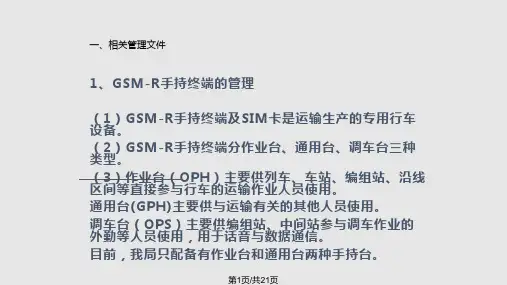

一、相关管理文件
1、GSM-R手持终端的管理
（1）GSM-R手持终端及SIM卡是运输生产的专用行车 设备。 （2）GSM-R手持终端分作业台、通用台、调车台三种 类型。 （3）作业台（OPH）主要供列车、车站、编组站、沿线 区间等直接参与行车的运输作业人员使用。 通用台(GPH)主要供与运输有关的其他人员使用。 调车台（OPS）主要供编组站、中间站参与调车作业的 外勤等人员使用，用于话音与数据通信。 目前，我局只配备有作业台和通用台两种手持台。
GSM-R功能
13
14
• 通用式机车电台包括电台主机（含机车电台功能单元 通用式机车电台包括电台主机（ 和GPS单元）、控制盒、扬声器、送话器、控制电缆、 单元）、控制盒、扬声器、送话器、控制电缆、 单元）、控制盒 电台天线、电台射频电缆、 天线、 射频电缆、 电台天线、电台射频电缆、GPS天线、GPS射频电缆、 天线 射频电缆 电源电缆以及应用软件和应用数据库等组成。 电源电缆以及应用软件和应用数据库等组成。 • 机车电台功能单元包括 机车电台功能单元包括450MHz信道机设备、机车台控 信道机设备、 信道机设备 制单元、电源单元等。 制单元、电源单元等。 • GPS单元包括GPS接收机和线路数据库等。 GPS单元包括 接收机和线路数据库等。 单元包括 接收机和线路数据库等
MMI界面 界面
10
主要性能： 主要性能：
※集成化程度高，结构坚固，满足机车的使用环境要求。 集成化程度高，结构坚固，满足机车的使用环境要求。 采用GSM-R调度通信模块和数据模块，传输可靠，话音质量高， 调度通信模块和数据模块， ※采用 调度通信模块和数据模块 传输可靠，话音质量高， 误码率小。 误码率小。 采用了先进的嵌入式ARM系统，具有体积小、低功耗、低成本、高 系统， ※采用了先进的嵌入式 系统 具有体积小、低功耗、低成本、 性能的特点。 的环境， 性能的特点。适用于恶劣 的环境，适应复杂且稳定性要求高的现 场需求。 场需求。 采用了功能强、性能好、可靠性高的嵌入式平台Windows CE操作 ※采用了功能强、性能好、可靠性高的嵌入式平台 操作 系统，能够实现Windows环境的资源共享。 环境的资源共享。 系统，能够实现 环境的资源共享 具有车次号接口和列车尾部风压接口。 ※具有车次号接口和列车尾部风压接口。 采用可视化的操作终端，屏幕为5.7＂的真彩液晶。 ※采用可视化的操作终端，屏幕为 ＂的真彩液晶。 界面友好，便于操作。 ※界面友好，便于操作。 具有预留扩展数据接口，用于给机车上以后的扩展业务使用。 ※具有预留扩展数据接口，用于给机车上以后的扩展业务使用。
铁路数字移动通信系统（ＧＳＭ
铁路数字移动通信系统（ＧＳＭ Ｒ）⼿持终端第１部分：技术
要求
设备分类和组成
ＧＳＭ-Ｒ⼿持终端设备是指在ＧＳＭ Ｒ⽹络中能实现或获得业务服务的⼿持移动设备，可分为ＧＰＨ和ＯＰＨ。
ＧＰＨ主要⽤于铁路各类管理⼈员、与铁路业务相关的⼈员话⾳和数据通信。
ＯＰＨ⽀持调度通信业务，主要⽤于列车、车站、编组场、沿线区间及其他铁路作业区的各⼯种⼯作⼈员话⾳和数据通信。
⼿持终端主要由主机（含显⽰屏、键盘、天线、麦克风和扬声器）、电池、充电器、外置⽿机麦克风等组成。
ＧＰＨ可采⽤物理键盘或虚拟键盘，ＯＰＨ应有物理键盘。
结构要求
ＧＰＨ和ＯＰＨ结构要求：
ａ）ＧＰＨ：长不⼤
于１５０ｍｍ，宽不⼤于８０ｍｍ，厚不⼤于３０ｍｍ，重量（含电池）不⼤于２２０ｇ；
ｂ）ＯＰＨ：长不⼤于１５５ｍｍ，宽不⼤于６７ｍｍ，厚不⼤于４０ｍｍ，重量（含电池）不⼤于２８０ｇ。
功能要求
业务要求。
GSM-R编组站手持终端及其软件设计的开题报告
GSM-R编组站手持终端及其软件设计的开题报告1. 研究背景GSM-R系统是铁路专用无线通信系统，是欧洲铁路行业标准之一。
作为铁路行业通信的主要手段，GSM-R系统的稳定性、可靠性以及通信效率起着非常重要的作用。
在铁路通信系统的使用中，由于特殊的环境和使用要求，手持终端是不可或缺的一部分。
基于此，通过研究设计GSM-R编组站手持终端及其软件，可以提高GSM-R系统通信效率和可靠性，同时也能提高铁路行业的安全性和效率。
2. 研究目的本文旨在设计一款GSM-R编组站手持终端及其软件，实现以下目标：1）接收、处理并发送GSM-R系统的各种信息。
2）支持语音通话、短信和数据传输功能。
3）支持调度工作，如录音、广播等功能。
4）能够抵御铁路行业特殊环境的干扰。
3. 研究内容本文将分为以下几部分：1）分析需求，设计GSM-R编组站手持终端的硬件结构，选择合适的传输方式和标准，同时考虑终端电力消耗等因素。
2）设计GSM-R编组站手持终端软件，包括通信协议、信息处理方式、用户接口和功能实现等方面。
3）进行软硬件联合试验，对终端进行验证和性能测试。
4. 研究方法本文将采用以下研究方法：1）文献研究，结合已有研究、标准和技术文献，了解GSM-R系统的基本原理和发展趋势。
2）需求分析，分析GSM-R编组站手持终端的使用环境、通信要求以及功能需求，制定系统设计规定。
3）设计方案，包括硬件结构设计和软件设计两个方面。
4）实现调试，对系统硬件、软件进行联调测试和性能评估。
5）对研究结果进行总结、分析和评价。
5. 研究意义通过本文的研究，可以设计出一款适用于铁路行业特殊环境的GSM-R编组站手持终端和相应的软件系统，以提高铁路行业通信效率和可靠性。
同时，也可以为GSM-R系统的发展提供借鉴和参考。
另外，本文的研究方法和方案也具有一定的推广和应用价值。
6. 预期成果通过本文的研究，将实现以下成果：1）GSM-R编组站手持终端的硬件结构设计，以及适合特殊环境的电源储备和耐用度。
GSM-R手持机使用说明书
GSM-R手持机使用说明(本说明适用于GPH610和OPH810型号)GSM-R手持机是指专门为铁路通信设计的综合专用数字移动通信系统手机，简称为吉时玛手机。
GSM-R配的SIM卡称为MSISDN号，如。
吉时玛手机的功能菜单有“呼叫记录”“薄”“工具”“短消息”“GSM-R”等功能菜单，其中“GSM-R”为铁路吉时玛手机专用菜单，配合专用SIM使用的。
其它菜单同普通手机一样。
“GSM-R”菜单功能又受到所配SIM卡的权限限制。
如工区所配SIM卡不能注册司机车次功能号，不能发起210组呼等限制。
吉时玛手机使用说明如下：1． GSM-R手持台用户类别调度通信用户：司机、助理值班员（车务应急值守人员）、随车机械师；其它用户：通信、信号、工务、供电维护人员，列车长，公安人员，有关管理人员。
2． GSM-R手持台呼叫方式2.1 常规功能的使用（1）GSM-R手机只能实现手机与铁路的互打，不支持与移动、联通、电信的互打。
（2）GSM-R手机拨打GSM-R手机，直接拨打对方（如，手机上会显示来电和来电）。
（3）使用GSM-R手机拨打铁路：901—0441—铁路5位（其中0441为铁路长途区号）。
（4）铁路拨打GSM-R手机：018—0—手机。
（其中018为铁路区号，3字头的铁路暂时不能拨打GSM-R手机）。
2.2 功能号呼叫方式该拨叫方式适合调度通信用户，列车长。
使用功能号呼叫前提是被叫用户必须进行功能号网络注册（注册方式见下文“3. ”）。
用户直接拨打功能号即可发起呼叫。
例1：通过车次功能号呼叫D333次动车司机，可以直接拨打2006833381（“2”表示使用车次功能号呼叫，“0068”表示“D”，“333”表示1-5位可变长度的车次号数字位，“81”表示本务司机手持台）；如果呼叫D333次列车长，可以拨打2006833310（最后2位“10”表示列车长）。
车次功能号呼叫，除直接按齐拔打外，也可通过菜单：“GSM-R”—“铁路通讯拨号”—“车次功能号”—【输入车次号】栏输入D333，—【输入功能码】栏输入81或按“选择”键选择“本务司机手持台”项后拔打，通过本菜单可减少手工换算功能码的程序。
GSM-R手持台操作解析
GSM-R手持台操作
（2）铁路通信中有许多这样的情况，因为从运 输管理的角度出发，主叫方在发起呼叫时更多的 是使用被叫方所担当的功能角色编号。由于谁在 担当这个功能角色是在动态变化的，所以该编号 与真实的物理号码之间的对应也是在动态变化的。
GSM-R手持台操作
三、GSM-R手持台的操作方法
1、点呼 在待机状态下，输入被叫方电话号码、短号码或功能号， 然后按拨打键。 2、组呼 在待机状态下，输入组呼号码，然后根据屏幕下方的软件 提示按功能键1发起组呼。也可以进入主菜单-GSM-R功能组呼/广播-选择发起组呼。 注意事项： （1）组呼结束后应立即关闭，否则可能影响行车正常业 务通话，正确的退出方法是，按下挂机键，然后根据屏幕 提示按功能键1关闭该组呼，不可按功能键3，功能键3为 退出组呼，此时仅代表本机退出组呼业务，而其他用户仍 然在组呼当中。
GSM-R手持台操作
二、GSM-R手持台功能介绍 GSM-R 手持台具有普通手机的所有功能，本 次重点介绍GSM-R功能。GSM-R功能是专门为铁路 相关用户所设计开发的专用功能，需要 GSM-R 网 络的支持以及专用SIM卡的支持。
GSM-R手持台操作
1、点呼：点对点语音呼叫。 2、组呼：可以有多个用户接听，但同一时间只有一个用 户可以讲话的群组呼叫。常见组呼有210和299，其中210 组呼的功能是接续车站基站区所有用户，299组呼（也称 紧急呼叫）的功能是接续相邻三个基站覆盖区域内的所有 用户和所属调度员，非紧急情况严禁操作。用户需按住 PTT键来占用“讲话权“，松开PTT键则释放”讲话权“， 抢占”讲话权“成功后可以讲话。 3、广播：与组呼相似，但只有广播的发起者可以讲话且 无需按住PTT键，其他多个用户只能接听，无法抢占“讲 话权“。目前南昌局暂未开通此项业务。 4、短号码呼叫：用于快速接入特定用户。常用的有1200 和1300。在GSM-R业务覆盖区段，无论在车上还是铁路沿 线，发起1200呼叫即可接通所属调度台，1300可接通与 当前地理位置最近的车站值班台（值班员）。
浅谈GMS-R铁路移动通信系统
浅谈GMS-R铁路移动通信系统摘要：本文对GSM-R铁路移动通信系统的基本原理、网络结构、业务与应用进行了简单的介绍，明确GSM-R系统是我国铁路移动通信发展的方向。
关键词：GSM-R；基本原理；网络结构；业务与应用1、GMS-R在中国的发展我国GSM-R发展的目标：在全路建立一张移动通信网络，利用通信的手段实现铁路移动设施和固定设施的无缝连接，确保列车安全、高速地运行。
GSM-R 技术顺应时代的发展，是铁路信息化和自动化发展的基础。
2、GSM-R基本原理2.1区域覆盖2.1.1小区制小区制是将整改服务区划分成为若干个无线小区，每个无线小区设一基站负责小区内所有移动通信的联络和控制，在网络中设置一个移动交换中心，统一控制这些基站协调的工作，保证移动用户只要在服务区内，不论在哪个基站的辐射区都能正常通信。
小区制分为：面状服务覆盖和线状服务覆盖。
根据铁路沿线的情况，GSM-R 系统可以在铁路线采用线状覆盖，在车站及枢纽地区采用面状覆盖。
2.1.2GSM-R系统无线覆盖GSM-R系统无线覆盖是指沿着铁路线实现场强无线连续覆盖并达到系统QoS（业务质量）要求。
GSM-R系统沿着路轨方向安装定向天线，以形成沿轨的椭圆形小区，在话务量较大但对速度的要求较低的编组站内采用扇形小区覆盖；在人口密度不高的低速路段和轨道交织处一般是采用全向覆盖。
每个小区有一个或几个收发信机，数目的多少由话务量决定。
2.2多址技术蜂窝系统中是以信道来区分通信对象的，一个信道只容纳一个用户进行通话，许多用户同时通话时，就要相互以信道来区分，这就产生多址问题。
解决多址问题的方法叫做多址技术。
多址技术分为频分多址（FDMA）、时分多址（TDMA）、码分多址（CDMA）三种。
在GSM-R系统中大多采用TDMA。
TDMA 是通过时隙划分使用户共享无线资源。
每个时隙仅允许一个用户使用，每个用户占用一个周期重复的时隙，因为可以把一个信道看做每一帧都会出现的特定时隙。
GSM-R手持终端呼叫FAS失败案例分析
２．ＦＡＳ系统 接 人 方 式 。ＦＡＳ系 统 通 过 Ｆａ接 口接 人 ＭＳＣ；ＦＡＳ系统 之 间采 用 Ｆｂ接 口进 行 互 联 。按 照 线 路 、ＦＡＳ系 统 设 备 厂 家 及 类 型 进 行 分 析 ，京沪 、津秦 高 铁 和 京 津城 际 采 用 中 软 ＦＡｓ主 系统 ，使 用 ７２５３ＸＸＸｘ （Ｘ ： Ｏ～ ９，下 同 ）号 段 ； 京广 高铁 、石太 客 专 和京 九 线采 用 佳 讯 ＦＡＳ主 系 统 ，使 用 ７２５１ＸＸＸＸ号 段 ；唐 呼线 采 用 佳 讯 ＦＡＳ 主系 统 ，使 用 ７２５６ＸＸＸＸ 号 段 ；石 太 线 采 用 中软 ＦＡＳ主系 统 ，使用 ７２５９ＸＸＸＸ号 段 。上述 ＦＡＳ主 系统 与 ＭＳＣ的互联 关 系如 图 １所 示 。
李 坚 ：中国铁路北 京பைடு நூலகம்集 团有 限公 司电务处 高级 工程师 １００８６０ 北 京
李 秀芳 ：中国铁路 北京 局集 团有 限公 司北 京通信段 工 程师 １００８６０ 北 京
杨志斌 ：中国铁路北京局集 团有 限公 司北京通信段 助理工程师 １００８６０ 北 京
收稿 日期 ：２０１７—０５—１８
—
９０ 一一
ＲＡＩＬＷＡＹ ＳＩＧＮＡＬＬＩＮＧ ＆ ＣＯＭＭＵＮＩＣＡＴＩＯＮ Ｖｏ１．５４ Ｎｏ．４ ２０１８
者 是 ＯＰＨ。
２．试 验 ＯＰＨ 的 ＬＯＧ
数 据 接 口 数 据 分 析 。ＯＰＨ
收到 了 来 自 ＢＳＳ发 送 的 Ａ—
ｌｅｒｔｉｎｇ信 令 消息后 ，会对 各
１ 故障现象
ＧＳＭ—Ｒ区段运 行 的列 车 司机均装 备有 ＧＳＭ －Ｒ 作业 手持 台 （ＯＰＨ），作 为机 车 综 合无 线 通 信设 备 （ＣＩＲ） 出现 故 障 时 的备 用 通 信 手 段 ，用 于 与 相 关 车站 台 、调度 台进行 通 信 。石 太 线 ＧＳＭ —Ｒ 系统 开 通初期 ，添乘 发现 配属 给某 机务 段运 用车 间机 车 司
LTE-R与GSM-R终端设备技术要求及测试方法对比
2020年6月（总第404期）·27·第48卷Vol.48第6期No.6铁道技术监督RAILWAY QUALITY CONTROL检验与认证INSPECTION AND CERTIFICATION收稿日期：2019-12-26基金项目：中国铁路总公司科技研究开发计划课题（J2018G004）作者简介：李苏雯，高级工程师；李鹍，研究员；张利飞，助理工程师；董成文，高级工程师1概述铁路移动通信作为铁路调度指挥的信息传输通道，对提高铁路运输效率、保障铁路运输安全有着至关重要的作用。
随着我国高速铁路的快速发展，与铁路运营维护相关的多种类业务对铁路移动通信系统的要求也越来越高。
现有铁路数字移动通信系统（GSM-R ）主要承载语音业务，数据业务少、数据速率低，无法承载不断涌现的高带宽高质量的铁路移动通信业务。
当前公众移动通信网已从2G 向4G/5G 方向发展，因此，发展铁路宽带移动通信系统（LTE-R ）已是大势所趋。
无论GSM-R 系统，还是LTE-R 系统，以及与设备维护、列车运行、管理等有关的铁路应用都必须通过无线终端设备才能实现相关功能。
无线终端的功能、性能直接影响铁路通信服务质量。
研究科学、完备的LTE-R 终端设备检测方法能有效检测LTE-R 终端设备品质，保障良好的铁路通信质量。
在GSM-R 终端设备技术要求的基础上，分析LTE-R 终端设备和GSM-R 终端设备技术要求的异同，确定LTE-R 终端设备在铁路移动通信系统应用中技术要求的合理性；在现有GSM-R 终端设备检测方法的基础上，分析LTE-R 终端设备测试方法，能更全面地保障LTE-R 终端设备质量，为发展LTE-R 系统提供支持。
2GSM-R 系统和LTE-R 系统结构对比现有移动通信系统，无论技术制式是2G ，还是4G ，系统组成基本都包含核心网设备、无线接入设备、网管设备和终端设备。
以业务子系统形式，通过控制信息、数据信息信令协议将相关业务接入系统，实现相应功能调用，满足各种业务需求。
安科特那GSM-R通信测试方案
通过模拟实际运行环境，检测系统可能存在的故障和问题，为
后续的优化和改进提供依据。
保障铁路运输安全
03
确保gsm-r系统在铁路运输中的稳定运行，降低通信故障对运
输安全的影响。
测试范围
网络覆盖测试
测试gsm-r网络的覆盖范围，包括不同地形、建筑物遮挡等环境 下的信号覆盖情况。
呼叫建立与保持测试
验证呼叫建立和通话过程中的信号质量、语音质量和数据传输速 率等。
问题分析与解决方案
问题分析
根据测试结果，分析网络中存在的问题和瓶颈，找出原因。
解决方案
针对问题制定相应的解决方案，包括优化网络配置、升级设备等措 施。
实施与验证
将解决方案实施到实际网络中，并进行效果验证，确保问题得到有 效解决。
05 测试总结与建议
测试总结
测试目标
验证安科特那gsm-r通信系统的性能和稳定性，评估其在 不同场景下的表现。
技术创新
未来可考虑引入更先进的技术，如5g通信技术，对安科特那 gsm-r通信系统进行升级和改造，以提升系统的性能和稳定 性。
THANKS FOR WATCHING
感谢您的观看
掉话率测试
总结词
评估GSM-R网络的掉话率
详细描述
通过模拟实际使用场景进行通话测试，统计掉话率数据，评估GSM-R网络在各种情况下的掉话情况， 确保网络稳定性。
04 测试结果分析
数据收集与整理
01
02
03
数据来源
测试数据来源于实际通信 网络中的设备，包括基站、 移动台、交换机等。
数据整理
对收集到的数据进行分类、 筛选和清洗，确保数据的 准确性和可靠性。
优化通话质量
浅析GSM—R技术
浅析GSM—R技术摘要：本文首先对GSM-R技术作了概括性的介绍，包括（GSM-R的定义及系统组成等）。
其次介绍了GSM-R的一些关键技术和系统功能。
最后介绍了GSM-R技术的发展方向。
关键词：GSM-R技术；功能；发展方向一、GSM-R技术概述（一）GSM-R的定义GSM-R（GSM for Railway）系统是专门为铁路通信设计的综合专用数字移动通信系统。
该系统是在GSM技术的基础上发展而来的。
它在GSMPhase2+规范协议的高级语音呼叫功能基础上，融入了基于位置寻址和功能寻址等功能，适用于铁路通信特别是铁路专用调度通信的需要。
主要提供无线列调、编组调车通信、区段养护维修作业通信、应急通信、隧道通信等语音通信功能，可为列車自动控制与检测信息提供数据传输通道，并可提供列车自动寻址和旅客服务。
（二）GSM-R的系统组成GSM-R系统由网络子系统（NSS）、基站子系统（BSS）、运行和业务支撑子系统（OSS/BSS）及终端设备四部分组成。
其中，网络子系统包括移动交换子系统（SSS）、通用分组无线业务（GPRS）子系统和移动智能网（IN）子系统。
（1）交换子系统：主要完成用户的业务交换功能、数据与移动性管理、安全性管理所需的数据库功能以及为无线用户提供分组数据承载业务等。
（2）基站子系统：BSS通过无线接口直接与移动通信用户相接，负责无线信号收发和无线资源管理。
与MSC相连，实现移动用户之间或移动用户与固定网路用户之间的通信连接，传送系统信号和用户信息等。
（3）运行与业务支撑子系统：主要完成用户管理和网络设备维护管理。
（4）终端：是指用来接入GSM-R设备。
二、GSM-R关键技术1、网络结构的可靠性技术。
为确保系统网络的正常稳定运行，通常采用冗余技术，即对单移动交换中心（MSC）和基站控制器（BSC）作热备份配置，并用光缆对MSC和BSC单元做环状连接，以确保设备发生故障时系统仍具有较高的可靠性。
GSMR 基本概念 & 原理
NSN
Page 14
GSM-R无线网络规划基础介绍
基于铁路特点的特殊考虑
切换时间与距离 隧道解决方案 覆盖冗余
与E-GSM的网间干扰
NSN
Page 15
GSM-R无线网络规划基础介绍
足够长的切换区域
重叠区域的信号电平值必须高于RXLEV_MIN 重叠区域必须平均分布 ( 如图中所示) 西门子选取6秒为最大切换时间用于切换长度的计算 切换区域长度[m] = 列车最大运行速度 [km/h] x 最大切换时间 [s] / 3.6
NSN
Page 4
GSM-R基本概念
西门子的GSM-R技术应用
Best-in-class railway and telecom knowledge
Year ACHIEVMENTS 1847 Siemens‘ Telecom history starts
1880 Siemens‘ Railway history starts
Page 23
无线网络调整 工程验收 网络优化
覆盖规划基本输入参数
移动台输出功率 – 列车终端8W(39dBm)，手持终端2W(33dBm)
移动台接收灵敏度(GSM规范05.05) – 列车终端-104dBm，手持终端-102dBm
最小接收电平要求(《铁路GSMR工程设计暂规》) – 区间及车站室外-101dBm(手持台) – 机车车顶-98dBm(列调车载台) – 机车车顶-95dBm(列控车载台),95％
NSN
Page 17
GSM-R无线网络规划基础介绍
隧道解决方案>800m且<4800m
长隧道解决方案我们建议采用直放站加泄漏电缆的覆盖方式。此种方案的覆盖方式为在隧道内放置 两个直放站，两个直放站分别引隧道两侧的基站信号源，切换区域在隧道内。
GSM-R现状分析
G S M-R现状分析(总15页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--GSM-R资料目录一、 GSM-R的现状1． GSM-R在世界发展现状2． GSM-R在我国的技术发展现状⑴欧洲GSM-R技术规范的现状⑵我国GSM-R技术标准与规范的现状及必要性⑶我国GSM-R标准、规范的范围和主要内容二、 GSM-R的应用情况1、 GSM-R与话音通信与无线调度通信站场无线通信与无线调车机车信号和监控信息传送区间通信与应急通信GSM-R与有线调度GSM-R与普通话音通信2、 GSM-R与列车控制列控信息传送机车同步操控信息传送3、 GSM-R与铁路信息化列车无线车次号校核系统信息传送列车尾部风压装置信息传送三、大秦线GSM-R系统的网络结构1.交换系统系统3.基站系统⑴BTS基站设备a公共子系统b载频子系统c天馈子系统⑵天馈线a天线b馈线c漏泄同轴电缆⑶直放站⑷频率配置⑸大秦线BTS连接图四、 GSM-R工程硬件安装1、接地规程接地系统的作用接地系统的组成建筑物的地下接地网接地系统的室内部分接地系统室外部分1. 馈线接地夹接地位置2. 馈线接地夹的固定3. 馈线避雷器的接地2．机柜的安装机柜安装介绍不靠墙安装安装流程底座简介机柜定位安装下框架在防静电地板上安装 1、支架形式 2、支架组件 3、支架安装方式 4、支架数量 5、安装流程 6、机柜定位 7、支架定位 8、固定支架 9、机柜安装 10、绝缘测试安装单板和模块时的防静电要求安装开关盒、风扇盒和插框等 1、装风扇盒 2、安装其它盒体安装单板安装各功能模块防尘网的安装、拆卸与除尘 3．射频成套电缆的安装安装发信电缆安装收信电缆安装机柜内天线跳线4.天馈系统的安装漏泄同轴电缆基站天馈系统接头制作组装天线（以定向天线为例）工具仪表见表：隧道口洞顶天馈线的安装GSM-R的现状我国铁路GSM-R网络的发展目标是在全路建立一张移动通信网络，利用通信的手段实现铁路移动设施和固定设施的无缝连接，确保列车平稳、高速、安全地运行。
GSM-R基本介绍
SGSN
BSC/PCU
BTS Um
• GSM-R对GPRS业务要求：最高速率171.4kbps，非 安全数据的传输
• 业务特点：多个用户共享信道 • 应用：调度命令传送，车次号传送，列尾信息传送，
功能号呼叫
调度员功能号呼叫 SY3101次列车司机
2 83893101 01
司机注册功能号
... 功能号码: 2 838903101 01 ... MSISDN: +86 149 831 20000
CTC 为新一代调度集中系统．用来接收机车运行信息和发送调度命令，软件程序通 过IP 协议连接GPRS 网络.
GSM-R业务模型
语音类应用 列车调度通信 编组场调车通信 货运调度通信 牵引变电调度通信 施工养护通信 站场调度通信 道口调度通信 应急语音通信
数据类应用 ETCS自动列车控制
多机车牵引 旅客信息服务 调车机车信号和监控信息传送 调度命令传送、车次号传送 列尾信息传送
通过定义呼叫矩阵，根据主、被叫用户的功能号码进行呼叫裁决，判断是否允许呼 叫接续，从而定义GSM-R网络中主叫方与被叫方的接入关系。
在铁路无线列调作业过程中，每个调度员具有一定的管辖区域。通过利用呼叫区域 限制功能，可以限制调度员呼叫非管辖区内的移动用户。 呼叫区域限制仅适用于点对点呼叫。
eMLPP（Enhanced Multi-Level Precedence and Pre-emption）业务允许网络根据 用户的不同优先级在网络资源被占用的情况下实施不同的策略：排队和抢占，另外 还可采用不同的呼叫建立和指配过程以满足不同优先级呼叫对时延的要求。
列车长
普通低优先级呼叫
主司机
调度员发起 铁路紧急呼叫 5000001299
