数学北师大版七年级上册三视图

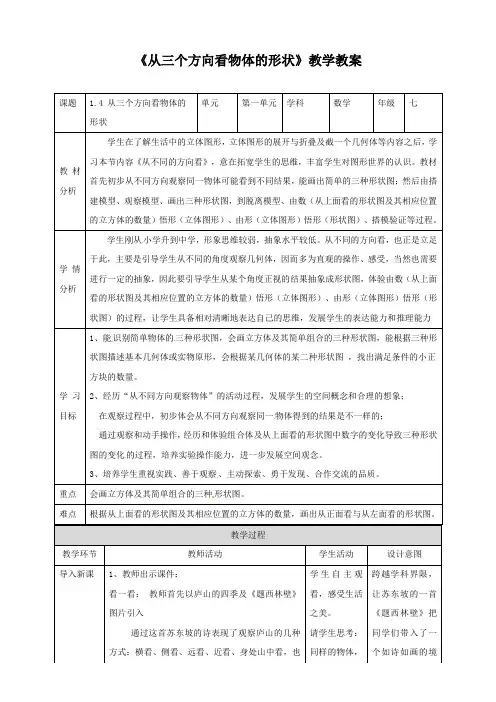

北师大版七年级数学上册《从三个方向看物体的形状》教学教案
《从三个方向看物体的形状》教学教案课题 1.4 从三个方向看物体的形状单元第一单元学科数学年级七教材分析学生在了解生活中的立体图形，立体图形的展开与折叠及截一个几何体等内容之后，学习本节内容《从不同的方向看》，意在拓宽学生的思维，丰富学生对图形世界的认识。
教材首先初步从不同方向观察同一物体可能看到不同结果，能画出简单的三种形状图；然后由搭建模型、观察模型、画出三种形状图，到脱离模型、由数（从上面看的形状图及其相应位置的立方体的数量）悟形（立体图形）、由形（立体图形）悟形（形状图）、搭模验证等过程。
学情分析学生刚从小学升到中学，形象思维较弱，抽象水平较低。
从不同的方向看，也正是立足于此，主要是引导学生从不同的角度观察几何体，因而多为直观的操作、感受，当然也需要进行一定的抽象，因此要引导学生从某个角度正视的结果抽象成形状图，体验由数（从上面看的形状图及其相应位置的立方体的数量）悟形（立体图形）、由形（立体图形）悟形（形状图）的过程，让学生具备相对清晰地表达自己的思维，发展学生的表达能力和推理能力学习目标1、能识别简单物体的三种形状图，会画立方体及其简单组合的三种形状图，能根据三种形状图描述基本几何体或实物原形，会根据某几何体的某二种形状图，找出满足条件的小正方块的数量。
2、经历“从不同方向观察物体”的活动过程，发展学生的空间概念和合理的想象；在观察过程中，初步体会从不同方向观察同一物体得到的结果是不一样的；通过观察和动手操作，经历和体验组合体及从上面看的形状图中数字的变化导致三种形状图的变化的过程，培养实验操作能力，进一步发展空间观念。
3、培养学生重视实践、善于观察、主动探索、勇于发现、合作交流的品质。
重点会画立方体及其简单组合的三种形状图。
难点根据从上面看的形状图及其相应位置的立方体的数量，画出从正面看与从左面看的形状图。
教学过程教学环节教师活动学生活动设计意图导入新课1、教师出示课件：看一看：教师首先以庐山的四季及《题西林壁》图片引入通过这首苏东坡的诗表现了观察庐山的几种方式：横看、侧看、远看、近看、身处山中看，也学生自主观看，感受生活之美。
北师大版7年级上册数学知识点
北师大版七年级上册数学知识点总结第一章丰富的图形世界1、几何图形从实物中抽象出来的各种图形，包括立体图形和平面图形。
2、点、线、面、体（1）几何图形的组成点：线和线相交的地方是点，它是几何图形中最基本的图形。
线：面和面相交的地方是线，分为直线和曲线。
面：包围着体的是面，分为平面和曲面。
体：几何体也简称体。
（2）点动成线，线动成面，面动成体。
3、生活中的立体图形圆柱柱生活中的立体图形球棱柱：三棱柱、四棱柱（长方体、正方体）、五棱柱、……(按名称分) 锥圆锥棱锥4、棱柱及其有关概念：棱：在棱柱中，任何相邻两个面的交线，都叫做棱。
侧棱：相邻两个侧面的交线叫做侧棱。
n棱柱有两个底面，n个侧面，共（n+2）个面；3n条棱，n条侧棱；2n个顶点。
5、正方体的平面展开图：11种6、截一个正方体：用一个平面去截一个正方体，截出的面可能是三角形，四边形，五边形，六边形。
7、三视图物体的三视图指主视图、俯视图、左视图。
主视图：从正面看到的图，叫做主视图。
左视图：从左面看到的图，叫做左视图。
俯视图：从上面看到的图，叫做俯视图。
第二章有理数及其运算1、有理数的分类正有理数整数有理数零有理数负有理数分数2、相反数：只有符号不同的两个数叫做互为相反数，零的相反数是零3、数轴：规定了原点、正方向和单位长度的直线叫做数轴（画数轴时，三要素缺一不可）。
任何一个有理数都可以用数轴上的一个点来表示。
4、倒数：如果a与b互为倒数，则有ab=1，反之亦成立。
倒数等于本身的数是1和-1。
零没有倒数。
5、绝对值：在数轴上，一个数所对应的点与原点的距离，叫做该数的绝对值，（|a|≥0）。
若|a|=a，则a≥0；若|a|=-a，则a≤0。
正数的绝对值是它本身；负数的绝对值是它的相反数；0的绝对值是0。
互为相反数的两个数的绝对值相等。
6、有理数比较大小：正数大于0，负数小于0，正数大于负数；数轴上的两个点所表示的数，右边的总比左边的大；两个负数，绝对值大的反而小。
北师大版七年级上册数学期中常考题《三视图》专项复习
北师大版七年级上册数学期中常考题《三视图》专项复习一、选择题（共7小题）1．（2020秋•沈北新区期中）如图，是由4个大小相同的正方体组合的几何体，则从正面看到的图形是（）A．B．C．D．2．（2020•雁塔区校级模拟）如图所示几何体的主视图是（）A．B．C．D．3．（2020•宝安区三模）如图是一根空心方管，它的俯视图是（）A．B．C．D．4．五个大小相同的正方体搭成的几何体如图所示，其左视图是（）A．B．C．D．5．下列四个几何体中，从正面看到的图形与从左面的图形相同的几何体有（）A．1个B．2个C．3个D．4个6．如图是一个空心圆柱体，它的左视图是（）A．B．C．D．7．如图是由八个小正方形搭成的几何体的俯视图，小正方形中的数字表示该位置上的小正方体的个数，则这个几何体的左视图是（）A．B．C．D．二、填空题（共3小题）8．如图是由几个相同的小正方形搭成的几何体，搭成这个几何体需要个小正方体，在保持主视图和左视图不变的情况下，最多可以拿掉个小正方体．9．如图，从一个棱长为4cm的正方体的一个顶点挖去一个棱长为1cm的正方体后，从任何角度所能看到的所有面的面积为．10．三棱柱的三视图如图所示，已知△EFG中，EF＝8cm，EG＝12cm，∠EFG＝45°．则AB的长为cm．三、解答题（共9小题）11．已知如图为一几何体的三视图：主视图和左视图都是长方形，俯视图是等边三角形（1）写出这个几何体的名称；（2）若主视图的高为10cm，俯视图中三角形的边长为4cm，求这个几何体的侧面积．12．（2020秋•会宁县期中）如图，是一个小正方体所搭几何体从上面看得到的平面图形，正方形中的数字表示在该位置小正方体的个数，请你画出它从正面和从左面看得到的平面图形．13．某几何体从三个方向看到的图形分别如图：（1）该几何体是（2）求该几何体的体积？（结果保留π）14．根据如图所给出的几何体从三个方向看得到的形状图，试确定几何体中小正方体的数目的范围．15．（2017秋•郓城县期末）如图是一个密封纸盒的三视图，请你根据图中数据计算这个密封纸盒的表面积（结果保留根号）16．一个几何体是由若干个棱长为3cm的小正方体搭成的，从正面、左面、上面看到的几何体的形状图如图所示：（1）在“从上面看”的图中标出各个位置上小正方体的个数；（2）求该几何体的体积．17．如图是由8个相同的小立方体组成的几何体，请在下列方框内画出它的三视图．18．（1）如图①是一个组合几何体，右边是它的两种视图，在右边横线上填写出两种视图名称；（2）根据两种视图中尺寸（单位：cm），计算这个组合几何体的表面积．（π取3.14）19．由几个相同的边长为1的小立方块搭成的几何体的俯视图如下图，格中的数字表示该位置的小立方块的个数．（1）请在下面方格纸中分别画出这个向何体的主视图和左视图．（2）根据三视图；这个组合几何体的表面积为个平方单位．（包括底面积）（3）若上述小立方块搭成的几何体的俯视图不变，各位置的小立方块个数可以改变（总数目不变），则搭成这样的组合几何体中的表面积最大是为个平方单位．（包括底面积）参考答案一、选择题（共7小题）1．（2020秋•沈北新区期中）如图，是由4个大小相同的正方体组合的几何体，则从正面看到的图形是（）A．B．C．D．【考点】简单组合体的三视图．【专题】投影与视图；空间观念．【答案】C【分析】找到从正面看所得到的图形即可，所有的看到的棱都应表现在主视图中．【解答】解：从正面看，第一层有3个正方形，第二层左侧有1个正方形．故选：C．【点评】本题考查了三视图的知识，主视图是从物体的正面看得到的视图．2．（2020•雁塔区校级模拟）如图所示几何体的主视图是（）A．B．C．D．【考点】简单组合体的三视图．【专题】几何图形．【答案】B【分析】从正面看几何体，确定出主视图即可．【解答】解：几何体的主视图为．故选：B．【点评】此题考查了简单组合体的三视图，主视图即为从正面看几何体得到的视图．3．（2020•宝安区三模）如图是一根空心方管，它的俯视图是（）A．B．C．D．【考点】简单组合体的三视图．【专题】几何图形．【答案】B【分析】俯视图是从物体的上面看，所得到的图形；注意看到的用实线表示，看不到的用虚线表示．【解答】解：如图所示：俯视图应该是．故选：B．【点评】本题考查了作图﹣三视图，注意看到的用实线表示，看不到的用虚线表示．画物体的三视图的口诀为：主、俯：长对正；主、左：高平齐；俯、左：宽相等4．五个大小相同的正方体搭成的几何体如图所示，其左视图是（）A．B．C．D．【考点】简单组合体的三视图．【专题】投影与视图．【答案】A【分析】根据从左边看得到的图形是左视图，可得答案．【解答】解：从左边看第一层是两个小正方形，第二层左边是一个小正方形，故选：A．【点评】本题考查了简单组合体的三视图，从左边看得到的图形是左视图．5．下列四个几何体中，从正面看到的图形与从左面的图形相同的几何体有（）A．1个B．2个C．3个D．4个【考点】简单几何体的三视图．【答案】D【分析】主视图、左视图是分别从物体正面、左面看所得到的图形．根据主视图与左视图相同，可得答案．【解答】解：①正方体的主视图与左视图都是边长相等的正方形，符合题意；②圆柱的主视图与左视图都是长方形，且长与宽分别相等，符合题意；③圆锥的主视图与左视图都是等腰三角形，且腰与底边分别相等，符合题意；④球的主视图与左视图都是半径相等的圆，符合题意；故选：D．【点评】本题考查了简单几何体的三视图，锻炼了学生的空间想象力和抽象思维能力．6．如图是一个空心圆柱体，它的左视图是（）A．B．C．D．【考点】简单几何体的三视图．【答案】B【分析】根据从左边看得到的图形是左视图，可得答案．【解答】解：从左边看是三个矩形，中间矩形的左右两边是虚线，故选：B．【点评】本题考查了简单几何体的三视图，从左边看得到的图形是左视图．7．如图是由八个小正方形搭成的几何体的俯视图，小正方形中的数字表示该位置上的小正方体的个数，则这个几何体的左视图是（）A．B．C．D．【考点】简单组合体的三视图；由三视图判断几何体．【答案】D【分析】俯视图中的每个数字是该位置小立方体的个数，分析其中的数字，得左视图有2列，从左到右分别是3，2个正方形．【解答】解：由俯视图中的数字可得：左视图有2列，从左到右分别是3，2个正方形．故选：D．【点评】本题考查了学生的思考能力和对几何体三种视图的空间想象能力．二、填空题（共3小题）8．如图是由几个相同的小正方形搭成的几何体，搭成这个几何体需要10个小正方体，在保持主视图和左视图不变的情况下，最多可以拿掉1个小正方体．【考点】简单组合体的三视图．【专题】线段、角、相交线与平行线．【答案】见试题解答内容【分析】（1）由已知条件可知这个几何体由10小正方体组成；（2）由已知条件可知，主视图有3列，每列小正方数形数目分别为3，1，2，左视图有3列，每列小正方形数目分别为3，2，1；俯视图有3列，每列小正方数形数目分别为3，2，1，据此可画出图形．（3）底层第二列第一行加1个，第三列第一、二分别加1个；第二层第三列第二行加1个，共4共4个．【解答】解：这个几何体由10小正方体组成，最多可以拿掉1个小正方体，故答案为：10，1．【点评】本题考查几何体的三视图画法．由立体图形，可知主视图、左视图、俯视图，并能得出有几列即每一列上的数字．9．如图，从一个棱长为4cm的正方体的一个顶点挖去一个棱长为1cm的正方体后，从任何角度所能看到的所有面的面积为96cm2．【考点】简单组合体的三视图．【专题】投影与视图；空间观念．【答案】见试题解答内容【分析】观察图发现：挖去小正方体后，减少了三个面，又增加了三个面，剩下物体的表面积和原来的表面积相等．【解答】解：挖去小正方体后，剩下物体的表面积与原来的表面积相比较没变化，即从任何角度所能看到的所有面的面积为16×6＝96cm2，故答案为：96cm2．【点评】本题考查了几何体的表面积，挖正方体的相对面的面积是相等的．10．三棱柱的三视图如图所示，已知△EFG中，EF＝8cm，EG＝12cm，∠EFG＝45°．则AB的长为4cm．【考点】由三视图判断几何体．【专题】常规题型；投影与视图．【答案】见试题解答内容【分析】根据三视图的对应情况可得出，△EFG中FG上的高即为AB的长，进而求出即可．【解答】解：过点E作EQ⊥FG于点Q，由题意可得出：EQ＝AB，∵EF＝8cm，∠EFG＝45°，∴EQ＝AB＝×8＝4（cm）．故答案为：4．【点评】此题主要考查了由三视图解决实际问题，根据已知得出EQ＝AB是解题关键．三、解答题（共9小题）11．（2020秋•双流区校级期中）已知如图为一几何体的三视图：主视图和左视图都是长方形，俯视图是等边三角形（1）写出这个几何体的名称；（2）若主视图的高为10cm，俯视图中三角形的边长为4cm，求这个几何体的侧面积．【考点】几何体的表面积；简单几何体的三视图；由三视图判断几何体．【专题】线段、角、相交线与平行线．【答案】见试题解答内容【分析】（1）根据三视图的知识，主视图以及左视图都是长方形，俯视图为三角形，故可判断出该几何体是三棱柱；（2）侧面积为3个长方形，它的长和宽分别为10cm，4cm，计算出一个长方形的面积，乘3即可．【解答】解：（1）这个几何体是三棱柱；（2）三棱柱的侧面展开图形是长方形，长方形的长是等边三角形的周长即C＝4×3＝12cm，根据题意可知主视图的长方形的长是三棱柱的高，所以三棱柱侧面展开图形的面积为：S＝12×10＝120cm2．答：这个几何体的侧面面积为120cm2．【点评】本题主要考查由三视图确定几何体和求几何体的面积等相关知识，考查学生的空间想象能力．注意：棱柱的侧面都是长方形，上下底面是几边形就是几棱柱．12．（2020秋•会宁县期中）如图，是一个小正方体所搭几何体从上面看得到的平面图形，正方形中的数字表示在该位置小正方体的个数，请你画出它从正面和从左面看得到的平面图形．【考点】简单组合体的三视图．【答案】见试题解答内容【分析】由已知条件可知，主视图有3列，每列小正方形数目分别为3，2，3，左视图有2列，每列小正方形数目分别为3，3．据此可画出图形．【解答】解：【点评】本题考查几何体的三视图画法．由几何体的俯视图及小正方形内的数字，可知主视图的列数与俯视数的列数相同，且每列小正方形数目为俯视图中该列小正方形数字中的最大数字．左视图的列数与俯视图的行数相同，且每列小正方形数目为俯视图中相应行中正方形数字中的最大数字．13．某几何体从三个方向看到的图形分别如图：（1）该几何体是圆柱（2）求该几何体的体积？（结果保留π）【考点】由三视图判断几何体．【专题】几何图形．【答案】见试题解答内容【分析】（1）根据几何体的三视图即可判断；（2）圆柱体的体积公式＝底面积•高；【解答】解：（1）这个几何体是圆柱，故答案为圆柱；（2）圆柱底面积＝π•（）2＝π圆柱体积V＝π•3＝3π．【点评】本题考查几何体的三视图，解题的关键是理解三视图的定义，灵活运用所学知识解决问题，属于中考常考题型．14．根据如图所给出的几何体从三个方向看得到的形状图，试确定几何体中小正方体的数目的范围．【考点】由三视图判断几何体．【专题】投影与视图；几何直观．【答案】见试题解答内容【分析】根据主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形，进而得出答案．【解答】解：根据题意，构成几何体所需正方体最多情况如图（1）所示，构成几何体所需正方体最少情况如图（2）所示：所以最多需要11个，最少需要9个小正方体．【点评】本题考查了对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“俯视图打地基，正视图疯狂盖，左视图拆违章”就更容易得到答案．15．如图是一个密封纸盒的三视图，请你根据图中数据计算这个密封纸盒的表面积（结果保留根号）【考点】由三视图判断几何体．【专题】计算题；投影与视图．【答案】见试题解答内容【分析】由几何体的三视图，得到它是一个六棱柱，求出其侧面积与表面积即可．【解答】解：根据该密封纸盒的三视图知道它是一个六棱柱，∵其高为12cm，底面边长为5cm，∴其侧面积为6×5×12＝360（cm2），密封纸盒的上、下底面的面积和为：12×5××5×＝75（cm2），∴其表面积为（75+360）cm2．【点评】此题考查了由三视图判断几何体，弄清三视图的概念是解本题的关键．16．一个几何体是由若干个棱长为3cm的小正方体搭成的，从正面、左面、上面看到的几何体的形状图如图所示：（1）在“从上面看”的图中标出各个位置上小正方体的个数；（2）求该几何体的体积．【考点】由三视图判断几何体．【专题】常规题型；投影与视图．【答案】见试题解答内容【分析】（1）根据“俯视图打地基，主视图疯狂盖，左视图拆违章”的原则解答即可得；（2）根据每个正方体的体积乘以正方体的个数即可得．【解答】解：（1）如图所示：（2）该几何体的体积为33×（2+3+2+1+1+1）＝27×10＝270（cm3）．【点评】本题考查学生对三视图的掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“俯视图打地基，主视图疯狂盖，左视图拆违章”就更容易得到答案．17．如图是由8个相同的小立方体组成的几何体，请在下列方框内画出它的三视图．【考点】简单组合体的三视图．【答案】见试题解答内容【分析】主视图有3列，每列小正方形数目分别为3，1，2；左视图有2列，每列小正方形数目分别为3，1；俯视图有3列，每列小正方形数目分别为2，2，1．【解答】解：【点评】本题主要考查了简单组合体的三视图，主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．18．（1）如图①是一个组合几何体，右边是它的两种视图，在右边横线上填写出两种视图名称；（2）根据两种视图中尺寸（单位：cm），计算这个组合几何体的表面积．（π取3.14）【考点】几何体的表面积；简单组合体的三视图．【答案】见试题解答内容【分析】（1）找到从正面和上面看所得到的图形即可，注意所有的看到的棱都应表现在视图中．（2）根据题目所给尺寸，计算出下面长方体表面积+上面圆柱的侧面积．【解答】解：（1）如图所示：；（2）表面积＝2（8×5+8×2+5×2）+4×π×6＝2（8×5+8×2+5×2）+4×3.14×6＝207.36（cm2）．【点评】此题主要考查了简单几何体的三视图，以及几何体的表面积，关键是掌握三视图所看的位置．19．由几个相同的边长为1的小立方块搭成的几何体的俯视图如下图，格中的数字表示该位置的小立方块的个数．（1）请在下面方格纸中分别画出这个向何体的主视图和左视图．（2）根据三视图；这个组合几何体的表面积为24个平方单位．（包括底面积）（3）若上述小立方块搭成的几何体的俯视图不变，各位置的小立方块个数可以改变（总数目不变），则搭成这样的组合几何体中的表面积最大是为26个平方单位．（包括底面积）【考点】几何体的表面积；简单组合体的三视图．【专题】计算题．【答案】见试题解答内容【分析】（1）主视图有2列，每列小正方形数目分别为2，3；左视图有2列，每列小正方形数目分别为3，1；（2）上面共有3个小正方形，下面共有3个小正方形；左面共有4个小正方形，右面共有4个正方形；前面共有5个小正方形，后面共有5个正方形，继而可得出表面积．（3）要使表面积最大，则需满足两正方体重合的最少，画出俯视图，计算表面积即可．【解答】解：（1）主视图有2列，每列小正方形数目分别为2，3；左视图有2列，每列小正方形数目分别为3，1，图形分别如下：（2）由题意可得：上面共有3个小正方形，下面共有3个小正方形；左面共有4个小正方形，右面共有4个正方形；前面共有5个小正方形，后面共有5个正方形，故可得表面积为：1×（3+3+4+4+5+5）＝24．（3）要使表面积最大，则需满足两正方体重合的最少，此时俯视图为：这样上面共有3个小正方形，下面共有3个小正方形；左面共有5个小正方形，右面共有5个正方形；前面共有5个小正方形，后面共有5个正方形，表面积为：1×（3+3+5+5+5+5）＝26．故答案为：24、26．【点评】此题考查了简单几何体的三视图及几何体的表面积的计算，解答本题的关键是掌握三视图的观察方法，在计算表面积时容易出错，要一个面一个面的进行查找，避免遗漏，有一定难度．。
从三个方向看物体的形状北师大版七年级数学上册
•
4.根据结构来梳理。按照情节的开端 、发展 、高潮 和结局 来划分 文章层 次,进而 梳理情 节。
•
5.根据场景来梳理。一般一个场景可 以梳理 为一个 情节。 小说中 的场景 就是不 同时间 人物活 动的场 所。
•
6.根据线索来梳理。抓住线索是把握 小说故 事发展 的关键 。线索 有单线 和双线 两种。 双线一 般分明 线和暗 线。高 考考查 的小说 往往较 简单,线 索也一 般是单 线式。
13. 在如图所示的几何体中,从正面、左面、上面看到的 形状图中有矩形的是__①__②___. (写出所有正确答案 的序号)
14. 如图是由10 个同样大小的小正方体摆成的几何体. 将小正方体①移走后，则关于新几何体的从正面、 左面、上面看到的形状图描述正确的是( A )
A.从上面看形状图不变,从左面看形状图不变 B.从正面看形状图改变,从左面看形状图改变 C.从上面看形状图不变,从正面看形状图不变 D.从正面看形状图改变,从上面看形状图改变
第一章 生活中的立体图形
第4课 从三个方向看物体的形状（1）
新课学习
知识点1 从三个方向看物体的形状 （1）要全面了解一个几何体的形状，必须从3个不同的
方向进行观察，分别是从正面看、从左面看、从 上面看. （2）从不同的方向观察同一物体时通常可看到不同的 图形，从正面看可以分清物体的长和高，从左面 看可以分清物体的高与宽，从上面看可以分清物 体的长和宽.
（2）图中共有 9 个小正方体.
重难易错
7.在正方体,圆柱,圆锥,球中,从正面、左面、上面看
到的形状图均一样的几何体是
球体 .
8. 如图,是由10个完全相体,在保证该几何体
的从上面、从正面、从左面看到的图形都不变的情 况下,最多还能放_____个1小正方体.
北师大版-数学-七年级上册-《从三个方向看物体的形状》名师教案
1.4 从三个方向看物体的形状教学目标：1、经历从不同方向观察物体的活动过程，体会出从不同方向看同一物体，可能看到不同的结果；能识别从不同方向看几何体得到相应的平面图形。
2、通过观察能画出不同角度看到的平面图形（三视图）。
教学重点和难点：1、重点：学会从不同方向看实物的方法，画出三视图。
2、难点：画出三视图，由三视图判断几何体。
教法及学法指导：1、观察猜想：培养学生观察想象的能力，通过观察正方体的组合体发展抽象概括能力和几何直觉。
2、合作交流：培养学生自主探究、主动与他人合作交流的能力，鼓励学生大胆阐述自己的观点。
3、现代化多媒体教学手段的应用：让学生通过课件进行探究活动。
课件演示正方体的组合体的过程，利用动画效果，可以从不同的角度来观察几何体的组合情况，有利于提高学生探索问题、解决问题的能力。
课前准备：正方体模型教学过程一、定向示标：（约1分钟）教师播放多媒体课件，演示庐山景观，请学生背诵苏东坡《题西林壁》，并说说诗中意境。
并出现：横看成岭侧成峰，远近高低各不同。
不识庐山真面目，只缘身在此山中。
生：观赏美景，思考“岭”与“峰”的区别。
导入语：多美的山，多美的诗！诗情画意来自作者苏东坡从多个角度对庐山的仔细观察。
从哪些角度呢？生：横看，侧看，远看，近看，在山中看。
师：回答得非常好！可能有些同学会纳闷，今天老师上数学课怎么会念起古诗来？其实，苏东坡通过作这首诗，教给了我们观察祖国大好山河的方法：从多个角度仔细观察，才能发现庐山奇妙、壮观的美丽景色。
这就是我们这节课将要学习的内容——《从三个方向看物体的形状》。
看什么呢？看生活中熟悉的物体和数学中熟悉的简单几何体。
然后教师板书课题并出示学习目标生：齐读学习目标二、自学指导：（约6--8分钟）下面请同学们认真看课本第16页的内容，能否通过观察和抽象思维来回答完成问题：1．看课本16页的图1-17，你能分别说出A 、B 、C 、D 每台摄像机拍到的是哪一张照片吗？你是如何得出这个结论的？2. 看课本16页的图1-18，你能画出从正面、左面、上面看到的几何体的形状图吗？生：开始阅读、想象自学课本第16页的内容，并动手画出从三个方向看到的几何体的形状图。
北师大七年级上册三视图与展开练习
北师大七年级上册三视图与展开练习Prepared on 24 November 2020三视图与展开图一、选择题：1.下面右边的图形是由8个棱长为1个单位的小立方体组成的立体图形，这个立体图形的左视图是 ( )2.某工艺品由一个长方体和球组成(右图)，则其俯视图是 ( )A． B． C． D．3.如图，在一本书上放置一个乒乓球，则此几何体的俯视图是( )4.下面右边的图形是由8个棱长为1个单位的小立方体组成的立体图形，这个立体图形的左视图是( )5.某几何体的三视图如左图所示，则此几何体是 ( )A．正三棱柱B．圆柱 C．长方体 D．圆锥A． B. C.A. B.Ｃ．Ｄ．6.正方体的表面上画有如图⑴中所示的粗线，图⑵是其展开图的示意图，但只在A面上画有粗线，那么将图⑴中剩余两个面中的粗线画入图⑵中，画法正确的是( ) 7.小明从正面观察下图所示的物体，看到的是( )8.某同学把下图所示的几何体的三种视图画出如下(不考虑尺寸)；在这三种视图中，其正确的是：( )A、①②,B、①③，C、②③，D、②9.由若干个同样大小的正方体堆积成一个实物，不同侧面观察到如图8所示的投影图，则构成该实物的小正方体个数为 ( )A. 6B. ７C. 8D. 9正A．B．C．D．10.某超市货架上摆放着“康师傅”红烧肉面，如图1是它们的三视图，则货架上的“康师傅”红烧肉面至少有 ( ) Ａ．8桶Ｂ．9桶Ｃ．10桶Ｄ．1111.右图中几何体的正视图是()12.下面简单几何体的左视图是( )．A．B．C．D．正面13.如图所示是由几个小立方块所搭成的几何体，那么这个几何体的主视图是( )14.图2中几何体的正视图是( )主视图左视图俯视图图1A B C DA B C DA BCD15.由几个小立方体搭成的一个几何体如图1所示，它的主(正)视图见图2，那么它的俯视图为( )16.如图是一些相同的小正方体构成的几何体的正视图和左视图，在这个几何体中，小正方体的个数不可能是( )A、7B、8C、9D、1017.右图所示是一个三棱柱纸盒，在下面四个图中，只有一个是这个纸盒的展开图，那么这个展开图是( )18.如图所示，右面水杯的俯视图是( )A B C D19.如图一个扇形铁皮OAB.已知OA=60cm，∠AOB=120°，小华将OA、OB合拢制成了一个圆锥形烟囱帽(接缝忽略不计)，则烟囱帽的底面圆的半径为A. 10cmB. 20cmC. 24cmD. 30cm20.下列几何体，正(主)视图是三角形的是( )A． B． C． D．21.有一实物如图所示，它的主视图是()22.左图是三个直立于水平面上的形状完全相同的几何体(下底面为圆面，单位：cm)。
专题01 立体图形及三视图(知识点串讲)七年级数学上册(北师大版)
专题01 立体图形及三视图知识网络重难突破知识点一常见立体图形1．立体图形与平面图形①有些几何图形（如长方体、正方体、圆柱、圆锥、球等）的各部分不都在同一平面内，它们是立体图形．②有些几何图形（如线段、角、三角形、长方形、圆等）的各部分都在同一平面内，它们是平面图形．常见几何体名称特征圆柱由三个面组成，上、下两个底面是大小相等的圆，侧面是曲面．棱柱棱柱分为直棱柱和斜棱柱，一般只讨论直棱柱，其上、下两个面为形状、大小相同的多边形，其余各面为长方形，底面为n边形的棱柱叫n棱柱．3．常见立体图形的分类总结：在对几何体分类时首先确定分类的标准，分类标准不同，结果也就不同，不论选择哪种分类标准，都要做到不重、不漏.4、点、线、面、体体：长方体、正方体、圆柱、圆锥、球、棱柱、棱锥都是几何体，几何体也称体．面：包围着体的是面．面有平面和曲面两种．线：面和面相交的地方形成线．点：线和线相交的地方是点．用运动的观点来看：点动成线、线动成面、面动成体．典例1（2019•白银）下列四个几何体中，是三棱柱的为()A．B．C．D．【解答】解：A、该几何体为四棱柱，不符合题意；B、该几何体为圆锥，不符合题意；C、该几何体为三棱柱，符合题意；D、该几何体为圆柱，不符合题意．故选：C．典例2（2019秋•龙岗区期中）如图，这个几何体是由哪个图形绕虚线旋转一周形成的()A．B．C．D．【解答】解：根据以上分析及题目中的图形可知A旋转成圆台，B旋转成球体，C旋转成圆柱，D旋转成圆锥．故选：A．知识点二几何体的表面展开图1．展开图：有些几何体的表面可以展开成平面图形，这个平面图形称为相应几何体的表面展开图.2．常见立体图形的平面展开图（1）圆柱的表面展开图是两个相同的圆面和一个长方形组成的；（2）圆锥的表面展开图是由一个圆面和一个扇形组成的；（3）棱柱的表面展开图是由两个相同的多边形和一个长方形组成的，侧面展开图是一个长方形。
沿棱柱表面不同的棱剪开，可能得到不同组成方式的展开图。
北师大版七上数学1.4《从三个方向看物体的形状》知识点精讲
识点总结(1)三视图：是指观测者从三个不同位置观察同一个空间几何体而画出的图形。
将人的视线规定为平行投影线，然后正对着物体看过去，将所见物体的轮廓用正投影法绘制出来该图形称为视图。
一个物体有六个视图：从物体的前面向后面投射所得的视图称主视图--能反映物体的前面形状，从物体的上面向下面投射所得的视图称俯视图--能反映物体的上面形状，从物体的左面向右面投射所得的视图称左视图--能反映物体的左面形状，三视图就是主视图、俯视图、左视图的总称。
(2)特点：一个视图只能反映物体的一个方位的形状，不能完整反映物体的结构形状。
三视图是从三个不同方向对同一个物体进行投射的结果，另外还有如剖面图、半剖面图等做为辅助，基本能完整的表达物体的结构。
一个视图只能反映物体的一个方位的形状，不能完整反映物体的结构形状。
三视图是从三个不同方向对同一个物体进行投射的结果，另外还有如剖面图、半剖面图等做为辅助，基本能完整的表达物体的结构。
主俯长对正、主左高平齐、俯左宽相等即:主视图和俯视图的长要相等主视图和左视图的高要相等左视图和俯视图的宽要相等。
在许多情况下，只用一个投影不加任何注解，是不能完整清晰地、表达和确定形体的形状和结构的。
三个形体在同一个方向的投影完全相同，但三个形体的空间结构却不相同。
可见只用一个方向的投影来表达形体形状是不行的。
一般必须将形体向几个方向投影，才能完整清晰地表达出形体的形状和结构。
课后练习1.球的三视图是( )A.三个圆B.三个圆且其中一个包括圆心C.两个圆和一个半圆弧D.以上都不对2.若一个几何体的三视图都是正方形，则这个几何体是( )A.长方体B.正方体C.圆柱D.圆锥3.下列命题正确的是( )A.三视图是中心投影B.小华观察牡丹花，牡丹花就是视点C.球的三视图均是半径相等的圆D.阳光从矩形窗子里照射到地面上，得到的光区仍是矩形答案：1．A 2．B 3．C习题训练。
北师大版数学七年级上册教案 1.4从三个不同的方向观察
1.4从三个不同的方向看物体的形状学习目标：1、以观察物体为载体，着力发展学生的空间想象能力和推理能力，不断的发展学生的空间观念。
2、能根据观察的内容，画出从正面、上面、左面观察到的平面图形。
3、能据给出的平面图形还原立体图形，其中还包括根据给定的两个方向观察到的平面图形确定搭出这个立体图形所需要正方体的数量范围。
如果想象能力偏差的，动手摆摆。
教法与学法指导经过课前调查了解，发现学生掌握空间与图形领域的知识较扎实，对这部分知识学习热情高涨，希望自己是一个发现者、研究者、探索者，而在学生的精神世界中，这种需要特别强烈。
”让学生自己动手搭一搭、摆一摆，再从三个不同的方向观察物体。
教师为主导，学生为主体，小组合作与独立探究相结合。
教师点拨总结。
课前准备：多媒体课件教学过程（一）复习引入新课复习：1、一个物体从不同方向看就看出不同的平面图形，比如：从正面看圆柱体是（）图形；从上面看是（）图形。
2、从正面看、左面看、上面看都是相等的正方形，该物体是（）；从正面看、左面看、上面看都是相等的圆，该物体是（）；从正面看、左面看都是相等的长方形，俯视图是圆，则该物体是（）看课本图1-17下列图片是哪个摄影师傅拍摄的？导入新课（板书课题）（二）探索交流，解决问题1．师：组织学生进行比赛画图，让学生独立观察由几个小立方体组成的立体图形，并画出从正面、上面、左面看到的形状，看谁做的又好又快。
从正面看从左面看从上面看生：画出从三方面看出的不同图形。
三生板演，生纠错。
师：出示17页随堂练习生：做练习，一生板演2、师出示：做一做：用6个小立方块搭成不同的几何体，画出从上面、左面、上面看到的几何体的形状图，并与同伴交流。
师：以小组为单位动手做一做并讨论交流结果。
设计意图学生小学已经较好的掌握了观察5个小立方体搭成的立体图形并画出平面图形。
再用6个的动手搭一搭，学生能够主动利用原来的方法，独立画出由6个小立方体搭成的立体图形，以比赛方式呈现即节约教学时间又可以激发学生的学习的兴趣。
北师大版七年级数学上册《 三视图(第3课时)》
V球＝
4 3
πR 3)．
主视图
左视图
俯视图
课堂检测
主视图
左视图
俯视图
解：由已知可得该几何体是一个下部为圆柱，上部为 1 球
4
的组合体．由三视图可得，下部圆柱的底面半径为1，高为1，
则V圆柱＝π，上部
体的体积为 4 .
1 4
球的半径为1，则1
4
V球＝ 3
，故此几何
3
课堂小结
1. 三种图形的转化：
三视图
何体的侧面积为 2
cm2.
π
主视图
左视图
俯视图
课堂检测
4.如图是一个几何体的三视图，根据所示数据，求该几何体 的表面积和体积.
分析：由三视图可知该几何体是 由圆柱、长方体组合而成.分别 计算它们的表面积和体积，然后 相加即可.
主视图 左视图 俯视图
课堂检测
解：该图形上、下部分分别是圆柱、长方体，根据图中数据得：
XXX学校
29.2 三视图 第3课时
班级：X年级X班
人教版 数学 九年级 下册
导入新知
如图，根据右边 图中椅子的三视图, 工人就能制造出符合 设计要求的椅子.
你想知道他们是如何做到的吗？我们一起继 续学习视图！
学习目标
3.了解将三视图转化为立体图形在生产中 的作用，体会三视图的实用价值. 2. 由三视图想象出立体图形后能进行简单 的面积或体积的计算.
1. 一个长方体的左视图、俯视图及相关数据如图所 示，则其主视图的面积为 ( B )
A. 6 12
左视图
B. 8 D. 24
俯视图
C.
课堂检测
2. 如图是一个几何体的三视图．根据图示，可计算
北师大版七年级上册知识点和典型例题
第一章：丰富的图形世界考点1：三视图例题1：如图是某几何体的从正面、左面、上面看，所得到的图形，它对应的几何体是下图中的( )A. B. C. D.例题2:下面的正六棱柱从正方向看的图形是( )A. B. C. D.例题3：如图是由小立方块构成的立体图形的从正面、左面、上面看，所得到的图形，构成这个立体图形的小立方块有_____个练习题1：如图是下列一个立体图形的从正面、左面、上面看，所得到的图形，则这个立体图形是( )A.圆锥B.球C.圆柱D.正方体练习题2：在一个仓库里堆积着正方体的货箱若干，要搬运这些箱子很困难，可是仓库管理员要落实一下箱子的数量，于是就想出一个办法：将这堆货物的物体从正面、左面、上面看，所得到的图形画了出来，如图，你能根据从正面、左面、上面看，所得到的图形，帮他清点一下箱子的数量吗？这些正方体箱的个数是_____箱.练习题3：下列几何体中，同一个几何体的从上面图形看的图形与从正面看的图形不同的是______.①正方体②圆锥③球考点2：正方体对面对应的文字例题1：将右边正方体的平面展开图重新折成正方体后，“董”字对面的字是( )例题2：如图是一个正方体的展开图，标注了字母A的面是正方体的正面，如果正方体的左面与右面所标注代数式的值相等，则x的值是______.例题3：在立方体六个面上，分别标上“勤、奋、成、就、未、来”，如图是立体的三种不同摆法，则三种摆法的底面上三个字分别是______.练习题1:如图，是一个正方体的表面展开图，则原正方体中“梦”字所在的面相对的面上标的字是______.练习题2：如图．正方体的每一个面上都有一个正整数，并且相对面所写的两个数的和都相等，若10的对面是数a，16的数的对面是b，21的对面是数c，则代数式 (a−b)2+(b−c)2+(c−a)2的值是___1___.一个正方体的表面展开图如图所示，则原正方体中的“★”所在面的对面所标的字是_____.考点1：有理数的概念例题1：如果m是一个有理数，那么﹣m是（）A.正数B.0C.负数D.以上三者情况都有可能例题2：π不是有理数，那么___1___有理数（填“是”或“不是”）例题3：在12.3、-0.5、-100、-8、88、4.01、中，分数有______, 负有理数有______.（按从大到小的顺序填写）练习题1：有理数2，7.5，－0.03，－0.4，0，1313中，非负数是______.（按从大到小的顺序填写,用逗号隔开）练习题2：有理数1.7,-17,0，，-0.001，,2003和-1中，负整数有_____个，负分数有______个练习题3：______, 正分数是_____.（按从大到小的顺序填写）例题1：若x＞1.5,化简=______例题2：若|x+4|+|2﹣y|=0,则xy=_____．例题3：化简：|π−4|+|π−3.14|=_____(用小数表示)练习题1：当x＞3时化简：|x+2|−|1−x|=_____练习题2：已知||a|+1|=2,则a =______练习题3：若|a+1|与|b﹣2|互为相反数,则ab=______．考点3：有理数加减混合运算例题1：计算：|−2/2|−(−2.5)+1−|1−2/2|=_____例题2：1﹣2+3﹣4+5﹣6+7﹣8+…+2015﹣2016的结果是______例题3：已知|a|=1，|b|=2，|c|=3，且a＞b＞c，那么a+b﹣c=______练习题1：规定图形表示运算a﹣b+c，图形表示运算x+z﹣y﹣w．则+=______（直接写出答案）．练习题2：若m、n互为相反数，则|m﹣3+n|=（）练习题3: −3.5+|−5/2|−(−2) =______．考点3：有理数的乘除例题1：-2013×2014×0=_____例题2：(+15)×(−8.234)×0×(−23/3)= =______．例题3：在数﹣5，﹣3，﹣2，2，6中，任意两个数相乘，所得的积中最小的数是______ 练习题1: 两个有理数的乘积为负数，在这两个有理数中，有______个负数．练习题2：数a、b在数轴上的位置如图所示，则ab______0．(用“>”或“<”号连接)练习题3:(−2)×(−3/2)=___1___．例题1: 把(−2)×(−2)×(−2)×(−2)×(−2)写成幂的形式是_____.例题2:计算(−1)^2017=______.例题3：计算(−2)^1000×(1/2)^999的结果是_____.练习题1: 计算：(−2013)^2013×(−2014)^2014×(−2015)^2015的结果可能是( ). 练习题2：下列判断正确的有_____（请依次填写正确答案的序号）.3^4<4^3 −3^4<(−4)^3 −3^2>(−3)^2 (−3×2)^2<−3×2^2练习题3：(−2)^3的底数是______，结果为______;−2^3的底数是_____，结果为_____．考点5：有理数偶次方的非负性例题1：若(a+3)^2+(3b−1)^2=0，则a^2003⋅b^2004=______.例题2：已知(x−1)^2+ |y−1|^2=0，则x^y的值为______.例题3：式子(x−1)^2+2的最小值是( ).练习题1：当xx=___1___时，式子(x+3)^2+2012有最小值，这个最小值是______;当y=______ 时，式子2013−(y−1)^2有最大值，这个最大值是_____．练习题2：若x是有理数，则x^2+1一定是( ).A.等于1B.大于1C.不小于1D.不大于1练习题3：下列说法，其中正确的有( ).1、a为任意有理数，a^2+1总是正数;2、如果a+|a|=0，则a是负数;3、当a＜b时，a^2<b^2;4、x、y为任意有理数, 5−(x+y)^2的最大值是5;考点6：科学计数法例题1：全球每年大约有577000000000000m^3的水从海洋和陆地转化为大气中的水汽，将数577000000000000用科学记数法表示为( ).A.5.77×10^14B.0.577×10^15C.577×10^12D.5.77×10^13练习1：2016年10月16日上午7:45南京马拉松正式开跑，约21000名中外运动爱好者参加了此次活动．21000用科学记数法可表示为( ) A.0.21×10^5 B.0.21×10^4 C.2.1×10^4 D.2.1×10^3考点7：有理数的混合运算例题1：已知数a 、b 、c 在数轴上的位置如图所示，化简|a+b|−|a −b|+|a+c|=______.例题2: 计算2×(−3)^3+4×(−3)的结果______.例题3：计算(−8)×3÷(−2)^2得( ).练习题1：−1^2016+16÷(−2)^3×|−3|=______.练习题2：现定义一种新运算“∗∗”，规定a ∗b=ab+a −b ，如1∗3=1×3+1−3，则(2∗5)∗5等于______.练习题3：算式[−5−(−11)]÷(32×4)之值为______.第三章：整式及其加减考点一：代数式例题1：长为a ，宽为b 的长方形周长是 。
北师大版七年级数学上册第一章 丰富的图形世界 从三个方向看物体的形状
1.4 从三个方向看物体的形状
导入新知 想一想 每台摄像机拍到的分别是下面哪张照片?
每台摄像机拍到的 分别是下面的哪张照片？
B A CD
素养目标
3.能在与他人交流的过程中,合理清晰地表达自己的思维 过程. 2.能识别从三个方向看到的物体的形状图,会画立方体 及其简单组合体从三个方向看到的形状图.
课后作业
作业 内容
教材作业 从课后习题中选取
自主安排 配套练习册练习
从上面看
探究新知
做一做 画出从正 面、左面 和上面看 球体得到 什么图形？
从正面看
从左面看
从上面看
探究新知
做一做 用6个小立方块搭成不同的几何体，画出从正面、左 面、上面看到的几何体的形状图.
从正面看
从左面看
从上面看
探究新知 素养考点
画从三个方向看几何体得到的形状图
例 一个几何体由几个大小相同的小立方块搭成，从上面观察这 个几何体，看到的形状如图，其中小正方形中的数字表示在该 位置的小立方块的个数．请画出从正面、左面看到的这个几何 体的形状图．
从上面看
圆柱
探究新知 练一练 由各形状图判断几何体的形状？ 从正面看 从左面看
从上面看
三棱柱
探究新知 素养考点 由形状图判断几何体的形状
例 由从不同方向看到的物体形状图确定实物形状.
从正面看 从左面看 从上面看
探究新知
长方体
归纳总结：由从不同方向看到的物体形状图确定实物形状： 在想象立体图形时，先分别根据从前面看到的图形、从上面 看到的图形和从左面看到的图形想象立体图形的前面、正面 和左侧面的局部形状，然后再综合起来考虑整体图形．
探究新知
北师大版七年级数学上册1.4 《从三个方向看物体的形状》 课件(共22张PPT)
3. 下列四个几何体中，其从三个方向看到的形状图中只有两个相同的是（D ） 4. 下面四个立体图形中，从正面看到的形状图是三角形的是（ C ）
D 5.从三个方向看到的是由大小一样的小正方体摆成的立体图形的形状如图所示，则小正方体的个数为（ ）
A， 5； B， 8； C， 7； D， 6
课堂小结
1.例如，图1是由小相同的立方块搭成的几何体，从正面、左面、 上面看到的几何体的形状图如图2所示。
图1
从正面看
从左面看 图2
从上面看
活动2
变式训练一
各小组同学将刚才五个小立方块自己重新摆放，摆出不同的几何体， 并画出从三个方向看到的形状图。
要求：每小组至少摆出两种。
活动3
变式训练二（你画我摆）
教学目标
知识与技能 1能辨认从不同方向看到的物体的形状图，会画立方体及其简单组
合体从三个不同方向看到的形状图。 过程与方法 2. 经历从不同方向观察物体的活动，体会从不同方向观察同一物体
可能看到不同的图形，发展空间观念。 情感、态度与价值观 3.能在与他人交流的过程中，合理清晰地表达自己的思维过程。
创设情境，导入新课
活动1
当我们从不同的方向观察同一个物体 时，通常可以看到不同的图形。下面 是四位摄影爱好者从各自的方向进行 观察拍摄的图片。
请指出下面四幅图片分别是哪位摄影 爱好者拍摄的。
学生用自制小立方块照样子摆放好后，从各个方向去观察，教 师请个别同学到黑板上指出从不同方向看到的几何体的面
从正面看
从左面看
从上面看
活动4
变式训练三(巩固画法） 有五个立方块增加到六个，学生自己先摆后画，进一步巩固画法。
用6个小立方块搭成不同的几何体，画出从正面、左面、上面看到 的几何体的形状图，并与同伴进行交流。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
不 识 庐 山 真 面 目 ︐
远 近 高 低 各 不 同 ︒
横 看 成 岭 侧 成 峰 ︐
题 西 林 壁
苏 轼
这是两幅意大利比萨斜塔的照片， 你知道第二幅照片中的斜塔为什么 不斜了吗？
如图：桌上放着一摞书和一个 茶杯。下面A、B、C、D、E这五 幅图分别是从什么方向看到的。
（课件：由三视图确定立体图形.swf）
由三视图想象实物现状：
实 物
实 物 使用帮助
实 物
实 物
下面所给的三视图表示什么几何体?
四棱柱
下面所给的三视图表示什么几何体?
根据下面三视图说出立体图形的名称.
课件：确定物体的形状.swf
例题：某工厂要加工一批密封罐，设计者给出了密 封罐的三视图，请你按照三视图确定制作每个密封 罐所需钢板的面积．
2
根据几何体的三视图画出它的表面展开图：
实 物
展 开 图
实 物
展 开 图
这节课我们主要学习了什么知识？
作业：
(1)请同学们寻找生活中三视图 的 例子 ； (2) 课本P101-103页第1-8题.
探索知识犹如登山 凭借你的聪明才智和顽强的毅力 你一定会获得一览众山小的喜悦！
感谢同学们努力学习， 再见！
密封罐的高为50mm，店面正六边形的直径为100mm，边长为 50mm，图是它的展开图． 由展开图可知，制作一个密封罐所需钢板的面积为
1 6 50 50 2 6 50 50 sin 60 2
3 6 50 1 2 27990 （mm2）
你能说出这三个图分别是从哪些方向观察到的吗？
分别从正面、左面、上面观察这些 立体图形，各能得到什么平面图形。Fra bibliotek立体 图形
从正面看
从左面看
从上面看
用九个正方体摆出下面的立体图形， 分别从正面、左面、上面观察这个 图形，各能得到什么平面图形并画 出这些图形。
正面
左面
上面
下面是由7块小正方体木块堆成的物体, 从正面、左面、上面三个方向看到的图 形如下,请同学们说出这三个图形分别是 从哪个方向看到的?
从正面看
从上面看
从左面看
如图分别从正面、左面、上面观察下列立体 图形，各能得到什么平面图形？
从正面看
从正面看 从左面看 从上面看
从左面看
从上面看
三视图
（课件：三视图的形成.swf）
生活中，为了研究和处理这个立体 工件，设计师们常常画出从不同方 向看它得到的平面图形来表示它。
正视图
左视图
俯视图
观察下面的长方体，它的主视图、 左视图、俯视图分别是什么图形？ 分别画出来.
观察下面的正方体，从正面看， 从侧面看、从上面看能看到什么图形？ 分别画出来.
正 视 图 俯 视 图 左 视 图
分别画出下列立体图形的三视图。
俯视图
左视图
正视图
画出如图所示的钢管的三视图.
根据下面三视图说出立体图形的名称.
50 100
50 100
分析：对于某些立体图形，沿着其中一些线（例如棱柱的棱 ）剪开，可以把立体图形的表面展开成一个平面图形——展 开图．在实际的生产中，三视图和展开图往往结合在一起使 用．解决本题的思路是，由三视图想象出密封罐的立体形状 ，再进一步画出展开图，从而计算面积．
解：由三视图可知，密封罐的现状是正六棱柱．
