水热法制备纳米材料
水热法制备纳米材料3
水热法制备纳米材料3水热法制备纳米材料3水热法是一种常用的制备纳米材料的方法，其原理是在高温高压的水热条件下，利用水分子的特性，通过化学反应在溶液中制备纳米颗粒或纳米结构材料。
水热法的优点在于其操作简单，反应条件温和，可制备出高纯度、均匀分散的纳米材料。
此外，水热法还具有选择性、晶型可控、易于扩展等特点，因此在纳米材料研究领域得到广泛应用。
水热法制备纳米材料的过程可以分为两步：前处理和水热反应。
前处理包括各种表面活性剂处理、溶解剂选择、PH值调节等。
水热反应的条件包括温度、压力、反应时间等。
下面以制备纳米氧化物为例，介绍水热法的具体操作步骤。
首先，准备所需的原料，例如钛酸四丁酯和乙二醇，同时在实验器具上进行清洗和干燥处理。
随后，将所需的乙二醇加入容器中，并加热至80℃左右，将钛酸四丁酯缓慢地滴加到乙二醇中，同时通过磁力搅拌使其混合均匀。
接下来，调整溶液的PH值，一般采用氨水或盐酸进行调节。
通过控制PH值，可以调节溶液中金属离子的浓度和颗粒的尺寸。
然后，将反应容器密封，加热至所需的温度，并保持一定的压力。
水热反应一般需要较高的温度和压力，因此需要采用特殊的反应器具进行操作。
在反应过程中，要注意保持溶液的温度和压力稳定，并定时采样进行分析。
最后，将反应产物进行分离和洗涤处理。
一般通过离心和洗涤的方法，将纳米颗粒或纳米结构材料从溶液中分离出来，并利用特殊仪器对其进行表征和分析，例如透射电镜、扫描电镜和X射线衍射等。
综上所述，水热法是一种常用的制备纳米材料的方法，其操作简单、条件温和，可以制备出高纯度、均匀分散的纳米材料。
随着纳米材料研究的不断深入，水热法的应用也会越来越广泛，对于制备各种功能性纳米材料具有重要的意义。
水热合成纳米材料的制备及其应用
水热合成纳米材料的制备及其应用纳米材料是指至少在一个维度上尺寸小于100纳米的材料，具有较高的比表面积、尺寸量子效应，以及材料本身特性的改变等优异性质。
纳米材料有着广泛的应用前景，如在催化、传感、生物医学、电子器件、航空航天等领域。
水热合成是制备纳米材料的一种重要方法，本文将详细介绍水热合成的原理、步骤以及应用。
一、水热合成的原理水热合成是一种在高温高压下利用水为反应介质进行化学反应的合成方法。
在水中，由于高温和高压的存在，水分子的特异性受到破坏，形成氢氧根离子和氢离子的会合态，并形成大量的氢氧离子，导致溶液的酸碱度明显升高，并形成了高阶结构类型的水合离子。
同时，由于高温和高压的存在，溶液的离子强度也大量增加。
在水热合成反应中，通常使用的反应物有金属盐、碳酸盐、氧化物、有机羧酸及其他含氧杂质等。
反应物在高温高压的水环境中，可以发生以下反应：(1) 氢氧根离子和氢离子的会合反应H+ + OH- → H2O(2) 氢氧根离子某种金属的氧化反应Me(H2O)n2+ + OH- → Me(OH)(H2O)n-1 + H2O(3) 水合离子的配位聚集nMe(OH)(H2O)n-1 → (Me(OH2)m)n(4) 粒子聚合(Me(OH2)m)n → Me括号在这里代表一些元素（如单质、氧化物、盐等）这些反应共同作用，在高温高压的水环境中完成纳米材料的制备。
二、水热合成的步骤水热合成的步骤主要包括反应物的选择、反应体系的设计、反应条件的控制以及产物的后处理等方面。
1. 反应物的选择在水热合成反应中，反应物的选择直接影响到产物的性质和应用。
常见的反应物有金属离子、氧化物、碳酸盐和有机酸等，不同的反应物提供不同的离子和电子特性，从而决定了产物的物理化学性质和应用。
2. 反应体系的设计反应体系的设计是决定水热合成反应成功的关键。
反应体系应由水、反应物和有机物等成分组成，不同的成分需要合理地组合在一起，以满足反应需要和产物性质要求。
纳米材料的水热法合成与表征

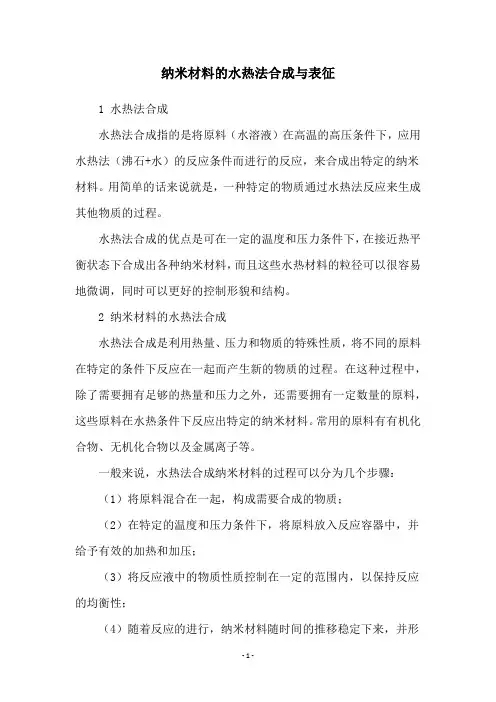

纳米材料的水热法合成与表征1 水热法合成水热法合成指的是将原料（水溶液）在高温的高压条件下，应用水热法（沸石+水）的反应条件而进行的反应，来合成出特定的纳米材料。
用简单的话来说就是，一种特定的物质通过水热法反应来生成其他物质的过程。
水热法合成的优点是可在一定的温度和压力条件下，在接近热平衡状态下合成出各种纳米材料，而且这些水热材料的粒径可以很容易地微调，同时可以更好的控制形貌和结构。
2 纳米材料的水热法合成水热法合成是利用热量、压力和物质的特殊性质，将不同的原料在特定的条件下反应在一起而产生新的物质的过程。
在这种过程中，除了需要拥有足够的热量和压力之外，还需要拥有一定数量的原料，这些原料在水热条件下反应出特定的纳米材料。
常用的原料有有机化合物、无机化合物以及金属离子等。
一般来说，水热法合成纳米材料的过程可以分为几个步骤：（1）将原料混合在一起，构成需要合成的物质；（2）在特定的温度和压力条件下，将原料放入反应容器中，并给予有效的加热和加压；（3）将反应液中的物质性质控制在一定的范围内，以保持反应的均衡性；（4）随着反应的进行，纳米材料随时间的推移稳定下来，并形成所需要的纳米结构；（5）反应完成后，清洗干净反应液，装置简单的过滤即可得到预期的纳米产品。
3 纳米材料的水热法表征纳米材料的水热法表征指的是在合成出纳米材料之后，通过对其形貌、结构、化学性质等性质进行表征的过程。
（1）形貌表征形貌表征是通过扫描电子显微镜（SEM）和透射电子显微镜（TEM）对样品进行的表征，以确定其表面形貌、尺寸、粒径和结构等特性。
（2）结构表征结构表征是指根据样品的衍射图，通过 X 射线衍射（XRD）和热重法（TG）等方法，来确定样品的结构信息，包括粒径、结构尺寸、结构参数等等。
（3）化学性质表征化学性质表征指的是通过样品的化学分析、X 射线光电子能谱（XPS）、红外漫反射（IR）等技术，来确定样品的化学组成、表面活性位点、外层官能团等等。
水热法合成一维纳米材料的研究进展
参考内容
一维无机纳米材料因其独特的结构和优异的性能而受到广泛。制备族一维无 机纳米材料的方法有很多，其中水热法和溶剂热合成法是两种常用的方法。本次 演示将详细介绍这两种方法制备族一维无机纳米材料的过程和原理。
水热法制备族一维无机纳米材料
水热法是一种在密封高压反应釜中，以水为溶剂，在高温高压的条件下进行 化学反应的方法。以下是水热法制备族一维无机纳米材料的步骤：
此外，可以深入研究二氧化锆纳米材料在催化剂、传感器、光学器件等领域 的潜在应用，为其广泛应用提供理论支撑和实践依据。
谢谢观看
3、表征方法
通过X射线衍射（XRD）、扫描电子显微镜（SEM）、透射电子显微镜（TEM）、 能量散射光谱（EDS）和Brunauer-Emmett-Teller（BET）等方法对合成的二氧 化锆纳米材料进行表征。
实验结果与分析
1、颗粒大小与分布
通过TEM图像（图1a），可以观察到合成的二氧化锆纳米材料呈球形或椭球 形，粒径分布较为均匀，平均粒径约为15 nm。
所需材料和设备的前期准备：需要准备反应釜、高温炉、测量仪器等设备和 二氧化硅、金属盐等原料。
水热法制备族一维无机纳米材料的基本原理：在高温高压的条件下，金属阳 离子会水合，形成水合离子。随着温度的升高，水合离子会逐渐分解，最终形成 金属氧化物纳米材料。
制备过程和实验条件的选择：首先，将原料溶解在水中，形成均匀的溶液。 然后，将溶液放入反应釜中，密封后放入高温炉中加热。加热过程中要控制温度 和压力，以获得高质量的纳米材料。
引言
二氧化锆（ZrO2）是一种具有优异物理化学性质的陶瓷材料，在高温下具有 良好的稳定性，且具有较高的硬度、韧性和抗腐蚀性。随着纳米技术的快速发展， 二氧化锆纳米材料在众多领域展现出广阔的应用前景，如催化剂、传感器、光学 器件等。本次演示采用水热溶剂热法控制合成二氧化锆纳米材料，并对其性质进 行表征，旨在探讨其制备优化和潜在应用。
水热法实验报告
一、实验目的1. 熟悉水热法的基本原理和操作步骤。
2. 掌握水热法制备氧化锌纳米颗粒的方法。
3. 了解氧化锌纳米颗粒的表征方法。
二、实验原理水热法是一种在密封反应容器中，利用高温、高压条件，使前驱物在溶液中发生化学反应，从而制备纳米材料的一种方法。
水热法具有反应条件温和、产物纯度高、粒径分布均匀等优点。
本实验采用水热法合成氧化锌纳米颗粒，主要利用氢氧化锌作为前驱物，通过水热反应生成氧化锌纳米颗粒。
三、实验材料与仪器1. 实验材料：- 氢氧化锌（Zn(OH)2）- 乙二醇（C2H6O2）- 去离子水2. 实验仪器：- 高压反应釜- 电子天平- 磁力搅拌器- 超声波清洗器- 真空干燥箱- 扫描电子显微镜（SEM）- X射线衍射仪（XRD）- 透射电子显微镜（TEM）四、实验步骤1. 配制溶液：称取0.1g氢氧化锌，加入10mL去离子水，超声分散30min，得到氢氧化锌悬浮液。
2. 混合溶液：将氢氧化锌悬浮液转移至50mL高压反应釜中，加入10mL乙二醇，搅拌均匀。
3. 加热：将混合溶液密封后，置于磁力搅拌器上，以200r/min的转速搅拌。
将反应釜加热至160℃，保持4h。
4. 冷却：关闭加热源，自然冷却至室温。
5. 离心分离：将反应后的溶液离心分离，弃去上层清液，得到沉淀物。
6. 洗涤：将沉淀物用去离子水洗涤3次，去除杂质。
7. 干燥：将洗涤后的沉淀物置于真空干燥箱中，60℃干燥12h。
8. 表征：采用SEM、XRD、TEM对制备的氧化锌纳米颗粒进行表征。
五、实验结果与分析1. SEM分析：SEM照片显示，制备的氧化锌纳米颗粒呈球形，粒径约为100nm，分布均匀。
2. XRD分析：XRD图谱表明，制备的氧化锌纳米颗粒具有六方晶系结构，与标准卡片（JCPDS No. 36-1451）一致。
3. TEM分析：TEM照片显示，制备的氧化锌纳米颗粒呈球形，粒径约为100nm，形貌与SEM分析结果一致。
六、实验讨论1. 水热法合成氧化锌纳米颗粒的原理：氢氧化锌在乙二醇溶液中加热，发生水解反应，生成氢氧化锌纳米颗粒。
水热合成法制备纳米材料
水热合成法制备纳米材料随着现代科技的不断发展，纳米材料越来越受到关注，因为纳米材料的特殊性质可以引起一系列的物理、化学和生物学的变化。
而水热合成法（Hydrothermal Synthesis）是制备纳米材料的一种有效方法。
在本文中，我们将介绍水热合成法的基本原理、优点和在制备纳米材料方面的应用。
1.基本原理水热合成法是一种通过水热反应来合成纳米材料的方法，一般使用三个关键因素：反应温度、反应时间和反应压力。
该方法通过将前驱体物质与水混合并加热，使其在高压下反应生成目标纳米材料。
因为水的介电常数在高温高压下降低，水中的离子活性增强，所以反应速度大大加快，因此水热合成法是制备纳米材料的一种快速有效的方法。
2.优点与其他制备方法相比，水热合成法具有如下优点：（1）简单、安全、易操作，不需要昂贵的仪器设备。
（2）反应条件可调，反应温度、压力和时间均为可控因素，可以用来制备各种不同大小和形状的纳米颗粒。
（3）产物纯度高，因为反应过程中没有外界杂质，可以获得高纯度的产物。
（4）可以制备复杂的二维和三维纳米结构，结构精度高，稳定性好。
（5）环保，只需用水作为溶剂，没有毒性气体排放。
3.应用水热合成法在制备纳米材料方面具有广泛的应用，例如：（1）金属氧化物纳米粒子：金属氧化物是一类重要的半导体材料，它们广泛用于固体氧化物燃料电池、太阳能电池和传感器等领域。
通过水热合成法可以制备出各种尺寸和形状的金属氧化物纳米粒子，并且这些纳米粒子具有很好的催化性能和光催化性能。
（2）纳米金属材料：纳米金属材料具有优异的光学、电学、磁学和催化性能，已广泛应用于催化、光催化、传感和生物医学等领域。
通过水热合成法可以制备出各种形状和大小的纳米金属材料，如球形、棒状、片状等，并且这些纳米金属材料表面可以改性化，提高其稳定性和催化性能。
（3）纳米碳材料：纳米碳材料具有良好的光学、电学和力学性能，广泛应用于电子器件、储能系统和传感器等领域。
纳米材料的水热法制备与表征
纳米材料的水热法制备与表征一、本文概述纳米材料，由于其独特的物理、化学和生物特性，已经在能源、医学、环保、电子等多个领域展现出巨大的应用潜力。
水热法作为一种绿色、环保的纳米材料制备方法，近年来受到了广泛关注。
本文旨在全面介绍纳米材料的水热法制备技术，包括基本原理、制备方法、影响因素等，并对制备出的纳米材料进行表征，包括形貌、结构、性能等方面的分析。
通过本文的阐述，读者可以对纳米材料的水热法制备与表征有更为深入的了解，为相关领域的研究和应用提供有益的参考。
我们将简要介绍纳米材料和水热法的基本概念，以及水热法在纳米材料制备中的优势和适用范围。
接着，我们将详细介绍水热法制备纳米材料的具体步骤，包括原料选择、反应条件控制、反应机理等方面。
我们还将探讨影响水热法制备纳米材料的主要因素，如温度、压力、反应时间、溶液浓度等，并分析这些因素对纳米材料性能的影响。
在纳米材料的表征方面，我们将介绍常用的表征手段，如透射电子显微镜（TEM）、扫描电子显微镜（SEM）、射线衍射（RD）、傅里叶变换红外光谱（FTIR）等，并详细阐述这些表征手段在纳米材料形貌、结构、性能分析中的应用。
通过对比分析不同表征手段的结果，我们可以对制备出的纳米材料进行全面、深入的了解。
我们将对纳米材料水热法制备与表征的研究进展进行展望，分析当前存在的挑战和未来的发展趋势，为相关领域的研究和应用提供有益的思路和方向。
二、纳米材料的水热法制备水热法是一种在特定的高温高压水环境中，通过溶解再结晶的过程制备纳米材料的重要方法。
其原理主要基于在水热条件下，反应物在水溶液中的溶解度和化学反应活性都会发生变化，从而促使反应进行。
水热法制备纳米材料的过程通常包括以下几个步骤：选择适当的反应物和溶剂，将反应物溶解在溶剂中，形成均一的溶液；然后，将此溶液转移到特制的高压反应釜中，在一定的温度和压力下进行反应；反应结束后，通过离心、洗涤、干燥等步骤，得到所需的纳米材料。
水热法制备纳米材料
水热法制备纳米材料水热法是一种常用的制备纳米材料的方法，其原理是在高温高压的水热条件下，在溶液中进行物质的溶解和再结晶过程，从而制备出纳米级的材料。
这种方法具有简单、廉价、易于控制成分和结构等优点，因而在纳米材料的制备中得到了广泛应用。
在水热法制备纳米材料的过程中，一般需要考虑以下几个方面的因素：溶液的成分、溶剂、反应温度和时间等。
首先，选择适合的溶剂对纳米材料的制备至关重要。
一般来说，水是一种常用溶剂，但也可以使用其他有机溶剂，如乙醇、甲醇等。
其次，溶液的成分决定了所制备纳米材料的成分和组成。
通过调节反应溶液中物质的浓度和摩尔配比，可以得到不同成分和比例的纳米材料。
在水热法制备纳米材料的过程中，温度是一个非常重要的因素。
一般来说，高温有利于物质的溶解和扩散，有助于形成纳米材料的晶种。
同时，较高的温度也可以促进纳米颗粒的生长和聚合，从而影响纳米材料的粒径和形貌。
因此，在选择合适的温度时，需要考虑所制备纳米材料的要求和预期的性质。
此外，反应的时间也是决定纳米材料制备效果的一个重要因素。
一般来说，较长的反应时间有利于纳米颗粒的生长和形成。
然而，反应时间过长可能会导致纳米颗粒的聚集和团聚，从而影响纳米材料的分散性和表面性质。
因此，在选择反应时间时，需要通过实验确定一个合适的范围。
总的来说，水热法制备纳米材料具有较高的灵活性和可控性。
通过调节溶液的成分、溶剂、温度和时间等参数，可以制备出具有不同成分、形貌和性质的纳米材料。
此外，水热法还可以结合其他技术手段，如表面修饰、掺杂和功能化等，进一步调控纳米材料的性能和应用。
水热法制备纳米材料的应用非常广泛。
例如，金属氧化物纳米材料在能源储存和转换、催化剂和传感器等领域有着重要的应用价值。
通过水热法制备的金属氧化物纳米材料具有高比表面积、优良的催化活性和可调控的性质等特点，因此可以用于提高能源转换效率和催化反应的效果。
另外，水热法还可以制备出纳米颗粒结构的药物载体，用于药物的控释和靶向递送，具有较好的生物相容性和药效增强效果。
水热法制备moo3纳米棒
水热法制备moo3纳米棒
一、引言
随着科技的不断发展，纳米材料的制备技术也在不断地更新换代。
其中，水热法作为一种绿色、环保的制备方法，受到了越来越多的关注。
本文将介绍水热法制备moo3纳米棒的过程及其应用。
二、水热法的基本原理
水热法是一种利用高温高压水溶液中的化学反应来制备纳米材料的方法。
在水热条件下，水分子的活性增强，溶液中的离子和分子之间的
反应速率也会加快。
因此，水热法可以在较短的时间内制备出高质量
的纳米材料。
三、制备moo3纳米棒的过程
1. 实验材料
本实验所需材料包括：铵钼酸铵、氢氧化钠、去离子水。
2. 实验步骤
（1）将铵钼酸铵和氢氧化钠按一定比例混合，加入去离子水中，搅拌
均匀。
（2）将混合溶液转移到高压釜中，加热至一定温度，保持一定时间。
（3）冷却后，将制备好的moo3纳米棒进行离心、洗涤、干燥等处理，得到最终产物。
四、moo3纳米棒的应用
moo3纳米棒具有良好的光电性能和催化性能，可以应用于太阳能电池、传感器、催化剂等领域。
例如，在太阳能电池中，moo3纳米棒可以作
为电子传输层，提高电池的光电转换效率；在传感器中，moo3纳米棒
可以作为敏感元件，提高传感器的灵敏度和响应速度；在催化剂中，moo3纳米棒可以作为催化剂载体，提高催化剂的催化活性和稳定性。
五、结论
水热法是一种简单、环保的制备纳米材料的方法，可以制备出高质量
的moo3纳米棒。
moo3纳米棒具有广泛的应用前景，在太阳能电池、
传感器、催化剂等领域都有着重要的应用价值。
水热法制备TiO2纳米材料
水热法制备TiO2纳米材料实验目的：采用水热法，制备了不同晶相的二氧化钛( 即锐钛矿相和金红石相) 。
实验原理：以无水TiCl4为原料制备出的纳米晶是锐钛矿相的, 而用钛酸四正丁酯制备的纳米晶是金红石相的。
两者的晶相有所不同, 这是因为无水TiCl4 中加入水后水解剧烈, 已经直接生成了大量的锐钛矿相TiO2。
而钛酸四正丁酯中加入水后, 水解速度较慢, 首先生成锐钛相TiO2, 而生成的锐钛矿相TiO2 颗粒较小, 故其反应的活性较大。
在水热反应过程中, 如果保温时间足够长, 就有可能由锐钛矿相完全转变为金红石相。
采用本方法制备出的金红石相的TiO2 纳米晶相的过程更简单、反应温度更低。
实验药品，器材无水TiCl4、钛酸四正丁酯、HCl 溶液(12 mol/L) X 射线衍射（XRD）、透射电子显微镜( TEM) 高压反应釜、高速离心机、恒温干燥箱实验过程：T iO 2 纳米颗粒的制备(1)以无水TiCl4 为原料取容量为10 mL 的小量筒1 只, 将其放进干燥箱彻底干燥后(因为TiCl4 极易水解)取出, 量取2 mL 的无水TiCl4。
把量筒内的无水TiCl4 倒入已经清洗干净、并且已经干燥过的高压反应釜的内衬中。
用容量为20 mL的量筒量取20 mL 蒸馏水并快速倒入反应釜的内衬中。
反应温度为120 ℃, 时间为5 h 。
样品自然冷却后, 用蒸馏水和无水乙醇冷却, 直接用于XRD 和TEM 的观测。
( 2) 以钛酸四正丁酯为原料用量筒量取2 mL 的钛酸四正丁酯倒入反应釜的内衬后, 以体积比为1 ∶10 量取20 mL 蒸馏水, 将蒸馏水倒入内衬和钛酸四正丁酯混合后放入烘箱中。
反应温度为120 ℃, 时间为5 h 。
样品自然冷却后, 用蒸馏水和无水乙醇冷却, 直接用于XRD 和TEM 的观测。
数据记录参考文献：夏金德. 水热法制备二氧化钛纳米材料[J].安徽工业大学学报,2007 ,24（2）140- 141.肖逸帆，柳松. 纳米二氧化钛的水热法制备及光催化研究进展[J].硅酸盐通报,2007, 26(3)523-527。
水热法制备纳米二硫化钼材料
水热法制备纳米二硫化钼材料纳米二硫化钼材料是一种重要的过渡金属硫化物，具有优良的物理、化学性质和机械性能。
近年来，随着纳米技术的发展，纳米二硫化钼材料在诸多领域展现出广阔的应用前景，如催化剂、光电材料、能源存储和转化等。
水热法作为一种有效的制备纳米材料的方法，具有操作简单、产物纯度高、结晶性好等优点。
本文将介绍水热法制备纳米二硫化钼材料的方法和相关性质。
需要准备好适量的钼源（如三氧化钼）和硫源（如硫粉）。
根据所需的产物比例，称取适量的钼源和硫源备用。
将称取好的钼源和硫源放入高压反应釜中，加入适量的去离子水，并搅拌均匀。
然后，将反应釜密封，放入烘箱中加热至设定的温度（如200℃），保持一定时间（如12小时）。
反应结束后，待反应釜自然冷却至室温，将产物取出。
采用离心分离法将产物分离出来，并用去离子水洗涤数次，最后将产物干燥。
通过X射线衍射、扫描电子显微镜和透射电子显微镜等手段对制备的纳米二硫化钼材料进行表征，结果显示产物具有良好的结晶性和形态稳定性。
纳米二硫化钼材料还表现出优异的物理、化学性质和机械性能，如在高温、高压力环境下仍保持较高的稳定性，因此在催化剂、光电材料、能源存储和转化等领域具有广泛的应用前景。
本文通过水热法制备了纳米二硫化钼材料，并对其相关性质进行了研究。
实验结果表明，水热法能够简单有效地制备出高质量的纳米二硫化钼材料，且产物具有良好的结晶性和形态稳定性。
纳米二硫化钼材料在高温、高压力环境下表现出优异的稳定性和应用前景。
这些结果为纳米材料和相关领域的科研工作者提供了新的思路和手段，具有一定的参考价值。
纳米二氧化钛是一种重要的无机纳米材料，具有优异的物理、化学和光学性能，在光催化、太阳能电池、光电子器件、生物医学等领域具有广泛的应用前景。
水热法是一种常用的制备纳米材料的物理化学方法，可以在高温高压条件下促进反应的进行，制备出具有特定形貌和性能的纳米材料。
本文将综述水热法制备纳米二氧化钛的研究进展，以期为相关领域的研究提供参考和借鉴。
水热法合成纳米材料的制备与应用研究
水热法合成纳米材料的制备与应用研究近年来，纳米技术已经成为材料科学领域的一个热门话题。
纳米材料具有普通材料所不具备的独特性能，如超强的力学性能、独特的光学和电子性质等。
因此，开发制备纳米材料已成为各国科技领域的一个重要研究方向。
本文将着重讲述水热法制备纳米材料的制备与应用研究的现状和进展。
一、水热法的原理和特点水热法是一种在高温和高压条件下进行合成的方法。
在水热条件下，反应物因为水的溶解性而得到完全溶解，并在高温高压的环境中发生反应。
水热法制备纳米材料的方法简单、操作容易，能制备出各种形态和形貌的纳米材料，同时还可以控制粒子的粒径和粒度分布。
因此，水热法被广泛应用于纳米材料的制备中。
二、水热法制备纳米材料的研究进展随着纳米技术的快速发展，水热法制备纳米材料的研究已经得到了极大的发展。
目前，水热法制备纳米材料的方法主要包括溶剂热法、水热合成法等，这些方法可以控制纳米材料的形态和分布，从而为后续应用研究提供了有力的支持。
此外，研究人员还使用水热法合成了各种金属氧化物、金属纳米粒子、石墨烯复合材料等新型材料，并广泛应用于磁性、光电以及催化等领域。
三、水热法制备纳米材料的应用研究1. 磁性纳米材料的应用磁性纳米材料是一类具有磁性的纳米材料，因其磁性能而被广泛应用于生物医学、环境、信息等众多领域。
目前，水热法制备的磁性纳米材料已经应用于肿瘤细胞的诊断和治疗、生物传感器、酶固定化等领域。
2. 光电纳米材料的应用光电纳米材料是指具有光学和电子性能的纳米材料。
由于其优异的物理和化学性质，目前已广泛应用于光电信息、能源、催化等领域。
例如，水热法制备的量子点可以被应用于液晶显示、荧光成像、生物标记等领域，并且其应用前景非常广阔。
3. 催化纳米材料的应用催化纳米材料是一类广泛应用于化学反应和工业过程中的材料。
由于其特殊的表面活性和反应性能，催化纳米材料已经成为各领域的热点研究方向。
例如，水热法制备的纳米材料被应用于制备生物柴油、还原污染物等重要环保领域，在环境治理和污染控制中发挥着越来越重要的作用。
水热法制备纳米材料研究进展
水热法制备纳米材料研究进展水热法是一种常用的制备纳米材料的方法。
它是利用高温高压下，水或其他溶液作为反应介质，通过化学反应在合成温度下产生的高压使反应物呈现出独特的性质和结构。
水热法制备的纳米材料具有独特的形貌和结构，同时具有优异的光电性能、化学稳定性和生物相容性等特点。
以下是水热法制备纳米材料研究的一些进展。
首先，水热法制备金属氧化物纳米材料是最常见的研究方向之一、通过水热反应可以合成各种金属氧化物纳米材料，如二氧化钛、氧化锌和氧化铁等。
这些纳米材料具有优异的光电性能，并广泛应用于太阳能电池、催化剂和传感器等领域。
其次，水热法制备二维纳米材料也是一个研究热点。
二维纳米材料具有独特的结构和性质，如高比表面积和优异的光电性能。
水热法制备的石墨烯、二硫化钼和氧化石墨烯等二维纳米材料已被广泛研究并应用于电子器件和能源存储等领域。
另外，水热法还可以制备金属纳米颗粒和合金纳米材料。
通过控制反应条件，如温度和反应时间等，可以合成各种形貌和大小的金属纳米颗粒，如金纳米颗粒、银纳米颗粒和铜纳米颗粒等。
此外，通过调节反应介质中金属离子的浓度和种类，还可以制备金属合金纳米材料，如银镉合金纳米材料和铂钯合金纳米材料等。
这些纳米材料在催化、传感和生物医学等领域具有重要的应用价值。
最后，水热法制备纳米材料的研究还涉及到添加剂的引入和反应条件的优化等方面。
通过在水热反应体系中引入添加剂，如表面活性剂、聚合物和小有机分子等，可以调控纳米材料的形貌和结构，并改善其性能。
同时，通过优化反应条件，如温度、压力和反应时间等，也可以实现纳米材料的粒度控制和单分散性的提高。
总之，水热法制备纳米材料是一种简单、有效且多样化的方法，具有广泛的应用潜力。
随着研究的深入，水热法制备纳米材料的工艺和条件将进一步优化，同时也将开发出更多新颖的纳米材料。
水热合成纳米材料的制备研究
水热合成纳米材料的制备研究水热合成作为一种绿色环保的合成方法在材料制备领域已经广泛应用。
水热合成是一种在特定的高温、高压水相条件下，通过控制物质的化学反应过程来制备各种纳米材料的方法。
它不仅可以制备单一纳米晶体，还可以制备出复合型或结构独特的纳米材料，具有结构简单、制备简便、控制性强及回收率高等优点。
本文回顾了近几年来水热合成纳米材料制备研究的进展，探讨了水热合成的优缺点以及未来发展的方向。
一、水热合成纳米材料的制备方法水热合成法是一种将金属离子和配体在水热条件下结合产生新型纳米材料的合成方法。
因为水热合成具有简单化合和控制条件的特点，可以从金属离子和有机化学物质直接制备出这些新型材料。
水热合成过程可以分为三个阶段： 1）水热反应前期，金属离子和有机配体形成化学前驱体； 2）高温、高压环境下的水热反应过程中，化学前驱体快速核化形成纳米材料； 3）冷却自然降温过程中，纳米颗粒逐渐生长。
水热合成一般包括溶剂热法、水热合成法、溶胶凝胶法、氧化还原法等。
其中，水热合成法是最常用的纳米材料制备方法之一。
二、水热合成纳米材料的优缺点水热合成法在纳米材料制备方面具有很多的优点。
1.成本低。
相对于其他纳米材料制备方法，水热合成法的成本较低。
不仅可以利用易获得的原料进行制备，而且生产过程没有特殊的要求。
2.可控性强。
水热合成法所制备的纳米材料可以通过调节反应条件来控制其粒度和形貌。
同时，它还可以制备出各种形式的纳米晶粒，比如单晶体、多晶体、球状体以及立方形体等。
3. 再利用性好。
纯纳米材料通常可以通过水热合成法来回收。
由于其较小的体积，可以在反应结束后直接离心或过滤，非常方便。
但是，水热合成法也有一些明显的缺点。
1. 反应过程复杂。
水热合成法需要严格控制反应条件，如温度、压强、物质配比等，这需要高度专业化的技术和先进的设备。
2. 反应时间长。
水热复合法的反应时间通常较长，一般需要几个小时或者甚至几天，这一点对于工业生产来说不太适用。
水热制备纳米材料
水热法合成纳米材料简介
田轶群 湖北大学物理学与电子科学院
1/56 12-J性能的一类功能聚合物
3/56
导电聚合物的特点
• 1.导电聚合物分子室温电导率在绝缘体一半导体一金属态 范围内（(10-9 S/cm—105S/cm） • 2.导电聚合物不仅可以掺杂,而且还可以去掺杂,并且掺杂/ 去掺杂的过程完全可逆"这是导电聚合物独特的性能之一 • 3.导电聚合物的掺杂实质是氧化/还原反应,而且氧化/还原 过程可逆"在掺杂/去掺杂的过程中某些导电聚合物分子伴 随着完全可逆的颜色变化,这一独特性能可以实现电致变色 或光致变色. • 4.由于导电高分子具有兀共扼的结构,因此,它具有响应速 度快.
本征型导电聚合物材"本征型导电聚合物由C!H!N!S 等元素组成,主链含离域的二键,经过化学和电化学 等方法掺杂后该种聚的导电性明显提高,同时具有 一价的对阴离子或对阳离子"这种高聚物具有与金 属的电学!磁学和光学相似的性能,同时又保留了传 统的高聚物的机械性能和可加工性能
导 电 聚 合 物
复合型导电聚合物材料即把常见的导电材料如碳黑 等添入到有机聚合物中,经过机械共混而得到的导电 材料,如导电塑料!导电橡胶!导电添料!导电粘胶剂和 透明的导电薄膜等
4/56
5/56
6/56
水热法制备纳米材料
实验名称：水热法制备纳米TiO2水热法属于液相反应的范畴，是指在特定的密闭反应器中采用水溶液作为反应体系，通过对反应体系加热、加压而进行无机合成与材料处理的一种有效方法。
在水热条件下可以使反应得以实现。
在水热反应中，水既可以作为一种化学组分起反应并参与反应，又可以是溶剂和膨化促进剂，同时又是一种压力传递介质，通过加速渗透反应和控制其过程的物理化学因素，实现无机化合物的形成和改进。
水热法在合成无机纳米功能材料方面具有如下优势：明显降低反应温度（100-240℃）；能够以单一步骤完成产物的形成与晶化，流程简单；能够控制产物配比；制备单一相材料；成本相对较低；容易得到取向好、完美的晶体；在生长的晶体中，能均匀地掺杂；可调节晶体生成的环境气氛。
一．实验目的1.了解水热法的基本概念及特点。
2.掌握高温高压下水热法合成纳米材料的方法和操作的注意事项。
3.熟悉XRD操作及纳米材料表征。
4.通过实验方案设计，提高分析问题和解决问题的能力。
二．实验原理水热法的原理是：水热法制备粉体的化学反应过程是在流体参与的高压容器中进行，高温时，密封容器中有一定填充度的溶媒膨胀，充满整个容器，从而产生很高的压力。
为使反应较快和较充分的进行，通常还需要在高压釜中加入各种矿化物。
水热法一般以氧化物或氢氧化物（新配置的凝胶）作为前驱物，他们在加热过程中溶解度随温度的升高而增加，最终导致溶液过饱和并逐步形成更稳定的氧化物新相。
反应过程的驱动力是最后可溶的的前驱物或中间产物与稳定氧化物之间的溶解度差。
三．实验器材实验仪器：10ml量筒；胶头滴管；50ml烧杯；高压反应釜；烘箱；恒温磁力搅拌器。
实验试剂：无水TiCl4；蒸馏水；无水乙醇。
四．实验过程1.取10mL量筒, 50mL的烧杯洗净并彻底干燥。
2.取适量冰块放入烧杯中，并加入一定的蒸馏水形成20mL的冰水混合物，用恒温磁力搅拌器搅拌，速度适中。
3.用量筒量取2mL的无水TiCl4，缓慢滴加到冰水混合物中。
水热法制备纳米材料2
水热法制备纳米材料
——水热法制备ZnSe 纳米颗粒实验试剂与仪器：
100ml烧杯电子分析天平 60ml聚四氟乙烯内衬的高压反应釜烘箱磁力搅拌器硝酸锌［Zn( NO3)2·6H2O］、Se 粉、乙二醇、NaOH（均为分析纯）
实验步骤：
按一定比例将NaOH 溶于水中，再加入相同体积的乙二醇．然后将硝酸锌和Se粉按照摩尔比1:1溶到乙二醇和氢氧化钠的水溶液中，搅拌1h，加入到60ml聚四氟乙烯内衬的高压反应釜中，密封后置于烘箱中，180℃保温12h，反应完成后使高压釜在空气中自然冷却至室温．将产物用蒸馏水和无水乙醇共同洗涤数次，在烘箱中烘干，60℃干燥一小时，所得白色粉末即为样品。
---- 出处ZnSe纳米颗粒的制备及光学性能研究吉林师范大学学报(自然科学版)
——水热法制备SnO2纳米粉体实验试剂与仪器：
二氯化锡（SnCl2·2H2O）草酸十六烷基三甲基溴化铵（CTAB）无水乙醇电子天平烧杯磁力搅拌器 100ml聚四氟乙烯内衬的高压反应釜数显烘箱
离心机
实验步骤：
精确称量0.1256g草酸（1mmol）和0.36gCTAB（1mmol），搅拌溶解于25ml 水中，加入0.225gSnCl2·2H2O(1mmol),搅拌得到乳白色溶液，搅拌30min后将溶液移入容积为100ml的聚四氟乙烯内衬的高压反应釜中，160℃分别加热2h、6h、24h。
待反应釜冷却至室温后将产物离心分离，用蒸馏水、无水乙醇分别洗涤三次，常温干燥即得到SnO2纳米粉体。
——董鸣月邵琴垚（第九小组）。
水热制备实验报告
一、实验目的1. 了解水热法制备纳米材料的原理和过程。
2. 掌握水热法制备纳米材料的实验操作方法。
3. 通过实验，学习水热法制备纳米材料的基本原理，并掌握相关操作技术。
二、实验原理水热法是一种在高温高压条件下，通过水溶液或有机溶剂中的化学反应制备纳米材料的方法。
水热法具有反应条件温和、产物粒径小、结晶度高等优点。
在水热法制备纳米材料的过程中，反应物在高温高压下发生化学反应，生成纳米材料，然后通过冷却、过滤等步骤得到纯净的纳米材料。
三、实验材料与仪器1. 实验材料：- TiO2前驱体：Ti(SO4)2- 沉淀剂：Na2CO3溶液- 纳米材料：甲基橙溶液2. 实验仪器：- 高压反应釜- 烧杯- 研钵- 粉末研磨机- 紫外-可见分光光度计- 电子显微镜- X射线衍射仪四、实验步骤1. 准备溶液：- 称取适量的Ti(SO4)2，加入适量的去离子水溶解。
- 称取适量的Na2CO3，加入适量的去离子水溶解。
2. 配制水热反应溶液：- 将Ti(SO4)2溶液和Na2CO3溶液按照一定比例混合，搅拌均匀。
3. 水热反应：- 将混合溶液转移至高压反应釜中，密封。
- 将反应釜加热至100℃，保持一定时间，使TiO2纳米材料在高温高压条件下形成。
- 反应结束后，自然冷却至室温。
4. 离心分离：- 将反应后的溶液转移至离心管中，离心分离得到TiO2纳米材料。
5. 洗涤与干燥：- 用去离子水洗涤TiO2纳米材料，去除杂质。
- 将洗涤后的TiO2纳米材料在60℃下干燥。
6. 性能测试：- 利用紫外-可见分光光度计测试TiO2纳米材料的光催化性能。
- 利用电子显微镜观察TiO2纳米材料的形貌。
- 利用X射线衍射仪分析TiO2纳米材料的晶体结构。
五、实验结果与分析1. 光催化性能测试：- 通过紫外-可见分光光度计测试，TiO2纳米材料对甲基橙溶液的光催化降解效果良好。
2. 形貌观察：- 利用电子显微镜观察，TiO2纳米材料呈球形，粒径分布均匀。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验名称：水热法制备纳米TiO2
水热法属于液相反应的范畴，是指在特定的密闭反应器中采用水溶液作为反应体系，通过对反应体系加热、加压而进行无机合成与材料处理的一种有效方法。
在水热条件下可以使反应得以实现。
在水热反应中，水既可以作为一种化学组分起反应并参与反应，又可以是溶剂和膨化促进剂，同时又是一种压力传递介质，通过加速渗透反应和控制其过程的物理化学因素，实现无机化合物的形成和改进。
水热法在合成无机纳米功能材料方面具有如下优势：明显降低反应温度（100-240℃）；能够以单一步骤完成产物的形成与晶化，流程简单；能够控制产物配比；制备单一相材料；成本相对较低；容易得到取向好、完美的晶体；在生长的晶体中，能均匀地掺杂；可调节晶体生成的环境气氛。
一．实验目的
1.了解水热法的基本概念及特点。
2.掌握高温高压下水热法合成纳米材料的方法和操作的注意事项。
3.熟悉XRD操作及纳米材料表征。
4.通过实验方案设计，提高分析问题和解决问题的能力。
二．实验原理
水热法的原理是：水热法制备粉体的化学反应过程是在流体参与的高压容器中进行，高温时，密封容器中有一定填充度的溶媒膨胀，充满整个容器，从而产生很高的压力。
为使反应较快和较充分的进行，通常还需要在高压釜中加入各种矿化物。
水热法一般以氧化物或氢氧化物（新配置的凝胶）作为前驱物，他们在加热过程中溶解度随温度的升高而增加，最终导致溶液过饱和并逐步形成更稳定的氧化物新相。
反应过程的驱动力是最后可溶的的前驱物或中间产物与稳定氧化物之间的溶解度差。
三．实验器材
实验仪器：10ml量筒；胶头滴管；50ml烧杯；高压反应釜；烘箱；恒温磁力搅拌器。
实验试剂：无水TiCl4；蒸馏水；无水乙醇。
四．实验过程
1.取10mL量筒, 50mL的烧杯洗净并彻底干燥。
2.取适量冰块放入烧杯中，并加入一定的蒸馏水形成20mL的冰水混合物，用恒温磁力搅拌器搅拌，速度适中。
3.用量筒量取2mL的无水TiCl
，缓慢滴加到冰水混合物中。
4
4.继续搅拌10min,即可得到TiO
的乳浊液。
2
5.将制得的乳浊液放入到高压反应釜内，在120℃的控温烘箱中反应5h后取出。
6.取出样品自然冷却后，用蒸馏水洗涤3次，无水乙醇洗涤1次，抽滤，干燥后称重M2。
7.将干燥的样品进行XRD衍射，得出衍射图。
五．数据记录与处理
1.产率计算：
理论产量M1=1.4567g
实际产量M2=0.3773g
的产率=实际产量÷理论产量
则TiO
2
即：P%=0.3773÷1.4567=25.90%
2.将实验得到的样品进行XRD衍射，得出衍射图如下：
TiO2 XRD衍射图
横坐标表示角度，纵坐标表示峰强度。
六．思考题
1．什么是水热法？
水热法又称热液法,属液相化学法的范畴。
是指在密封的压力容器中,以水为溶剂,在高温高压的条件下进行的化学反应。
水热反应依据反应类型的不同可分为水热氧化、水热还原、水热沉淀、水热合成、水热水解、水热结晶等。
其中水热结晶用得最多。
原理: 水热结晶主要是溶解———再结晶机理。
利用高温高压的水溶液使那些在大气条件下不溶或难溶的的物质溶解，或反应生成该物质的溶解产物，通过控制高压釜内溶液的温差使产生对流以形成过饱和状态而析出生长晶体的方法。
2.水热法的特点是什么？
1）合成的晶体具有晶面，热应力较小，内部缺陷少；
2）密闭的容器中进行，无法观察生长过程，不直观；
3）设备要求高（耐高温高压的钢材，耐腐蚀的内衬）、技术难度大（温压控制严格）、成本高；
4）安全性能差。
3．水热法生产的特点是什么？
水热法生产的特点是粒子纯度高、分散性好、晶形好且可控制，生产成本低。
用水热法制备的粉体一般无需烧结,这就可以避免在烧结过程中晶粒会长大而且杂质容易混入等缺点。
4.影响水热合成的因素有哪些？
温度的高低、升温速度、搅拌速度以及反应时间等。
七．实验心得
本次实验最大的体会是不一定要全部统一做一个实验，如果觉得自己的实验方案切实可行，可以进行适当的尝试。
实验时需要了解试剂样品、实验仪器的使用说明，比如TiCl4，它在移取过程中容易接触空气中的水分形成酸雾，这就要求在通风厨内操作，并且使用来移取的量筒和胶头滴管必须干燥。
将其加到冰水混合物过程中需要慢慢加入。
又比如XRD，因为它的测试成本高，所以尽量排好队一起测量，省得耗费器材。
测试时，因为它有很强的辐射，这个时候了解它辐射区范围，找个相对安全的位置也很重要。
以后实验操作一定要深刻了解试剂、仪器的使用规范，为安全、成功的实验打基础。
