导线选择方法
导线选择口诀
导线选择口诀导线是电力系统中重要的组成部分，必须仔细挑选，科学、规范的选用，才能保证供电的安全、经济、可靠运行。
由于涉及的技术问题复杂，工程师必须根据口诀正确选择导线。
这里给大家介绍一下常用的“导线选择口诀”。
一、电压比选择口诀1.线径越大，导线电压比越低。
2.电压越高，相同条件下导线电压比越高。
3.如果额定电压比小于或等于15的时候，可以选择抗断裂型铜导线。
4.如果额定电压比大于15的时候，一般使用高强度钢芯铝绞合线。
二、电流选择口诀1.电流越高，线径越大。
2.电压越高，相同条件下电流越大。
3.导线电阻不宜过大，阻抗要小于额定电压的1/3。
4.根据导线的额定容量，选择正确的线径大小。
三、绝缘选择口诀1.根据额定电压，选择适当的绝缘材料。
2.绝缘厚度越大，耐压性能越好。
3.外径小的电缆，要求其绝缘材料耐温性能高。
4.根据导线的工作环境，选择抗老化、抗氧化性能良好的绝缘材料。
四、固定安装选择口诀1.电缆固定安装要紧固牢实，做到固定可靠，防止电缆振动。
2.挂网架时，要考虑空气的散热，避免线路过热。
3.绝缘塑料管外壳要安装在墙面上，远离水源，以防潮湿。
4.金属管和管材必须安装在防潮的地方，以减少对电缆的损坏。
总的来说，以上四个口诀都是电力系统中导线选择的关键。
在挑选导线时，要充分考虑功耗、负荷、温度、环境等因素，并结合以上口诀，把控设计工程的质量，保证导线的选择正确，从而使供电系统安全可靠。
此外，选择正确的导线是构建安全电力系统的基本，但选择口诀只能提供技术参考，最终还是要根据实际情况，结合技术规范来进行选择，并加强设计工程的组织管理和质量控制，以保证设计的可靠性。
导线的选择
第一节 导线类型的选择
一、导体材料的选择 1.室外线路的电线、电缆一般采用铝导线； 2.架空线路采用裸铝导线； 3.高压架空线路档距较长，杆位高差较大，采用 钢芯铝绞线； 4.盐雾或其他化学浸蚀气体地区，采用防腐铝绞 线或铜绞线； 5.不宜敷设架空线路，或导线交叉繁多，环境潮 湿，具有腐蚀性和火灾爆炸等危险情况时，考虑 用电缆线。其他情况尽量采用普通导线。
电缆芯数数目及其使用范围
四、铠装选择
1.对直埋敷设的电缆，在土壤可能发生位移的 地段，如流砂、回填土及大型建筑物、构筑物附 近应选用能承受机械张力的钢丝铠装电缆。塑料 电缆直埋敷设时，当使用中可能承受较大压力或 存在机械损伤危险时，应选用钢带铠装。 2.电缆金属套或铠装外面应具有塑料防腐蚀外 套，当位于盐碱、沼泽或在含有腐蚀性的矿渣回 填土中时，应具有增强防护型的外护套。 3.导管或排管中敷设。宜选用塑料外护套或加 强型铅包护套。
3.按机械强度条件选择
按机械强度条件选择即 选择导线时应保证线路在任 何恶劣的环境条件下，在电 气安装和正常运行过程中导线不被拉断。 由于导线本身自重，以及温度变化、风雨、冰 雪等原因，会使导线承受一定的应力，如果导线 过细，就容易被拉断，引起停电事故，所以考虑 机械强度，满足不同用途导线的最小截面要求。
三、电缆芯数的选择 低压配电系统，三相四线制供电线路： 1.若第四芯为PEN线时，宜采用四芯型电缆而不 得采用三芯电缆加单芯电缆组合成一回路的方式； 2.当PE线作为专用而与带电导体N线分开时，则 应采用五芯型电缆。若无五芯型电缆时可采用四芯 型电缆加单芯电缆电线捆扎组合的方式。 3.PE线也可利用电缆的屏蔽层、铠装等金属外护 层。 4.分支单相回路带PE线时，应采用三芯电缆。
导线的选择
电工培训方案第一部分《基本常识》常用导线的选择一.电线和电缆的分类：1.按所用的金属材料可分为铜线、铝线、钢芯铝绞线、钢线、镀锌铁线等。
2.按构造可分为裸导线、绝缘导线、电磁线、电缆等，其中裸导线分为单线和绞线两种，绝缘导线分为单芯和多芯两种。
3.按金属性质可分为硬线及软线两种。
硬线未经退火处理，抗拉强度大；软线经过退火处理，抗拉强度小。
4.按导线的截面形状可分为圆线和型线两种。
5.导线规格划分：导线规格是按导线截面积划分的，单位是平方毫米（mm²）,依次划分为0.3、0.5、0.75、1.0、1.5、 2.5、 4、 6、 10、 16、 25、 35、 50、 70、 95、 120、 150、185、240、300、400、500。
其中1.5至185为常见规格。
二.绝缘导线1.绝缘导线的型号及含义2.绝缘导线型号标注方式⑴、⑵、⑶、⑷、⑸第一位字母表示类别，第二位字母表示线芯金属材料（铜芯省略不标铝芯用L表示），第三位字母表示绝缘材料，第四位字母表示护套材料（无护套不标），第五位字母表示派生代号（软导线字母R有些种类标在第一位，有些种类标在最后一位）。
例如“BVVR”B代表布电线、V聚氯乙烯绝缘、V聚氯乙烯护套、R软导线。
“FVLP”F代表飞机用线、V聚氯乙烯绝缘、L腊克涂层、P屏蔽线。
3.常用绝缘电线的型号及用途4.绝缘导线安全载流量各种绝缘材质的导线安全载流量基本一致，仅以经常使用的聚氯乙烯绝缘铜芯线为例。
注：表中载流量是指环境温度30℃，线芯最高允许温度65℃条件下的载流量，不同环境温度三.橡套电缆与电力电缆1.橡套电缆③YH、YHL型电焊机用电缆载流量2.电力电缆(1)电力电缆的分类：①聚氯乙烯绝缘电缆：大规格的电缆的导体结构一般以扇形为主，额定工作温度70℃。
代表型号：VV 、VLV 、VY 、VV22 、VLV22 、VV23 、VV32、VV33 、VV42 、VV43等。
导线选择口诀
口诀：10下五；100上二；25、35四三界；70、95两倍半；穿管、温度，八九折；裸线加一半，铜线升级算解释：10下五是指10个平方以下的线安全载流量为线径的五倍，如6平方毫米的铝芯线，他的安全载流量为30A 100上二是指100平方以上的线安全载流量为线径的二倍，如150平方的铝芯绝缘线安全载流量为300A 25、35四三界是指10平方至25平方的铝芯绝缘线载流量为线径的四倍，35平方至70平方内的线（不含70）为三倍。
70、95两倍半是指70平方与95平方的铝芯绝缘线安全载流量为线径的两倍半。
“穿管、温度，八九折”是指若是穿管敷设（包括槽板等，即线加有保护套层），不明露的，按上面方法计算后再打八折（乘0.8）。
若坏境温度超过25度的，按上面线径方法计算后再打九折。
对于穿管温度两条件同时时，安全载流量为上面线径算得结果打七折算 裸线加一半是指相同截面的裸铝线是绝缘铝芯线安全载流量的1.5倍。
铜线升级算即将铜导线的截面按铝芯线截面排列顺序提升一级，再按相应的铝芯线条件计算，如：35平方裸铜线，升一级按50平方铝芯线公式算得50＊3＊1.5＝225安，即225安为35平方裸铜线的安全载流量。
电缆截面估算方法一先估算负荷电流1．用途这是根据用电设备的功率（千瓦或千伏安）算出电流（安）的口诀。
电流的大小直接与功率有关，也与电压、相别、力率（又称功率因数）等有关。
一般有公式可供计算。
由于工厂常用的都是380/220伏三相四线系统，因此，可以根据功率的大小直接算出电流。
2.口诀低压380/220伏系统每千瓦的电流，安。
千瓦、电流，如何计算？电力加倍，电热加半。
①单相千瓦，4.5安。
②单相380，电流两安半。
③3．说明口诀是以380/220伏三相四线系统中的三相设备为准，计算每千瓦的安数。
对于某些单相或电压不同的单相设备，其每千瓦的安数，口诀另外作了说明。
①这两句口诀中，电力专指电动机。
在380伏三相时（力率0.8左右）,电动机每千瓦的电流约为2安.即将”千瓦数加一倍”(乘2)就是电流，安。
导线选择口诀
口诀：10下五；100上二；25、35四三界；70、95两倍半；穿管、温度，八九折；裸线加一半，铜线升级算解释：10下五是指10个平方以下的线安全载流量为线径的五倍，如6平方毫米的铝芯线，他的安全载流量为30A100上二是指100平方以上的线安全载流量为线径的二倍，如150平方的铝芯绝缘线安全载流量为300A25、35四三界是指10平方至25平方的铝芯绝缘线载流量为线径的四倍，35平方至70平方内的线（不含70）为三倍。
70、95两倍半是指70平方与95平方的铝芯绝缘线安全载流量为线径的两倍半。
“穿管、温度，八九折”是指若是穿管敷设（包括槽板等，即线加有保护套层），不明露的，按上面方法计算后再打八折（乘0.8）。
若坏境温度超过25度的，按上面线径方法计算后再打九折。
对于穿管温度两条件同时时，安全载流量为上面线径算得结果打七折算裸线加一半是指相同截面的裸铝线是绝缘铝芯线安全载流量的1.5倍。
铜线升级算即将铜导线的截面按铝芯线截面排列顺序提升一级，再按相应的铝芯线条件计算，如：35平方裸铜线，升一级按50平方铝芯线公式算得50＊3＊1.5＝225安，即225安为35平方裸铜线的安全载流量。
电缆截面估算方法一先估算负荷电流1．用途这是根据用电设备的功率（千瓦或千伏安）算出电流（安）的口诀。
电流的大小直接与功率有关，也与电压、相别、力率（又称功率因数）等有关。
一般有公式可供计算。
由于工厂常用的都是380/220伏三相四线系统，因此，可以根据功率的大小直接算出电流。
2.口诀低压380/220伏系统每千瓦的电流，安。
千瓦、电流，如何计算？电力加倍，电热加半。
①单相千瓦，4.5安。
②单相380，电流两安半。
③3．说明口诀是以380/220伏三相四线系统中的三相设备为准，计算每千瓦的安数。
对于某些单相或电压不同的单相设备，其每千瓦的安数，口诀另外作了说明。
①这两句口诀中，电力专指电动机。
在380伏三相时（力率0.8左右）,电动机每千瓦的电流约为2安.即将”千瓦数加一倍”(乘2)就是电流，安。
导线及电缆选择
2024/1/23
(二). 电缆的选择
(1). 电缆型号应根据线路的额定电压、环境条件、敷设 方式和用电设备的特殊要求等进行选择。
(2). 电缆的持续允许载流量，应按敷设处的周围介质温 度进行校正：1）当周围介质为空气时，空气温度应取敷设 处10年或以上的最热月的每日最高温度的月平均值。2）在 生产厂房、电缆隧道及电缆沟内，周围空气温度还应计入 电缆发热、散热和通风等因素的影响。当缺乏计算资料时， 可按上述空气温度加5℃。3）当周围介质为土壤时，土壤 温度应取敷设处历年最热月的平均温度。电缆的持续允许 载流量，还应按敷设方式和土壤热阻系数等因素进行校正。2024/1来自23感谢阅读 感谢阅读
感谢阅读 感谢阅读
2．电压损失条件：导线或电缆在通过正常最大负荷电流时产 生的电压损失应小于规定允许的电压损失，以保证供电质量。
3．机械强度条件：在正常工作条件下，导线应有足够的机械 强度以防止断线，故要求导线截面不应小于最小允许截面。
4 ．经济电流密度条件：选择导线截面时，即要降低线路的电 能损耗和维修费等年运行费用，又要尽可能减少线路 投资和有色金属消耗量，通常可按国家规定的经济电 流密度选择导线截面。
截面的一半，即 ≥0.5 ；当相线截面 ≤ 1力6mm2时，可
取
。
线
保护中性线（PEＮ线）截面的选择：PEＮ线兼有中路性线和保 护线的双重功能，截面选择应同时满足上述二者的要，求，并取其 中较大者作为PEＮ线截面，因此 ≥(0.5～1) 。一
般
2024/1/23
要
3.4 输电线路导线截面的选择
导线型号及选择
导线型号及选择
1.电线型号
室内低压线路一般采纳绝缘导线。
1)绝缘导线的分类：
按绝缘材料的不同，分为：
l 橡皮绝缘导线；
l 塑料绝缘导线。
按导体材料的不同，分为：
n 铝芯；铜芯。
按制造工艺的不同，分为:
l 单股；截面在10mm2以下的导线通常为单股。
l 多股；较粗的导线大多为多股。
2)绝缘导线的型号含义如下：
2.常用绝缘电线：
常用的塑料绝缘电线有：
BLV(BV)、BLVV(BVV)、RVB、RVS等型号。
3.电缆线：
1)分类：
l 按其用途可分为：电力电缆和掌握电缆；
l 按其绝缘材料可分为：油浸纸绝缘电缆、橡皮绝缘电缆和塑料绝缘电缆三大类。
2)组成：
一般由线芯、绝缘层和爱护层三部分组成。
线芯分为单芯、双芯、三芯及多芯。
4.常用电线和电缆类型的选择：
l 在导体的材料选择上尽量常用铝芯导线；
l 在选择导线时，应着重考虑其型号与截面；
l 建筑物的低压配电线路，一般采纳380/220V、中性点直接接地的三相四线制或三相五线制配电系统，因此导线应采纳500V以下的电线或电缆。
导线及电缆选择
I RCu I RAl 或
2 Cu 2 Al
I
2 Cu
l
Cu A
I
2 Al
l
Al A
∴ I Cu I Al
Cu 0.053 1.3 Al 0.032
I Cu 1.3I Al
即铜导线允许载流量为同截面铝导线允许载流量的1.3倍。
2013-1-21
3.4 输电线路导线截面的选择
i 1
n
UN
3.4 输电线路导线截面的选择
U al % U N 而 U al 100
∴
U a U al U r
i i
由 U a
pR
i 1 i
n
i
UN
a
r1 p i L i
i 1
n
UN
pL
i 1
n
AU N
得： A
pL
i 1 i
n
i
U aU N
U al % 5 U al U N 10000V 500V 100 100
U r
2013-1-21
x1 Ql UN
U a U al U r 500 42 458 V
0.4 524.6 2 V 42V 10
3.4 输电线路导线截面的选择
导线和电缆的选择
一. 导线和电缆选择的一般规定 (一). 架空线路导线的选择 (1). 110kV 及以上架空线路宜采用钢芯铝绞线，截面不宜小于 150~185mm2。 35～66kV架空线路亦宜采用钢芯铝绞线，截面不 宜小于70～95mm2。城市电网中3～10kV架空线路宜采用铝绞线， 主干线截面应为150～240mm2，分支线截面不宜小于70mm2；但 在化工污秽及沿海地区，宜采用绝缘导线、铜绞线或钢芯铝绞线。 当采用绝缘导线时，绝缘子绝缘水平应按 15kV考虑；采用铜绞 线或钢芯铝绞线时，绝缘子绝缘水平应按20kV考虑。农村电网中 10kV架空线路宜选用钢芯铝绞线或铝绞线，其主干线截面应按中 期规划（5～10年）一次选定，不宜小于70mm2。 (2). 市区和工厂10kV及以下架空线路，遇下列情况可采用绝缘铝 绞线（据GB50061-1997规定）：1）线路走廊狭窄，与建筑物之 间的距离不能满足安全要求的地段；2）高层建筑邻近地段；3） 繁华街道或人口密集地区；4）游览区和绿化区；5）空气严重污 秽地段；6）建筑施工现场。
导线规格选择
导线规格选择
导线规格选择
导线有多种规格，各有各的用途。
1、进户线采用铜芯导线，普通住宅的截面积不应少于10mm2。
中档住宅为16mm2，高档住宅为25mm2。
2、分支回路采用铜芯导线，截面不应小于2.5mm2。
原在照明回路还可采用1.5mm2的铜芯导线，但据最新的相关规定，随着照明电器的发展，2000年后，城市装修即使是照明回路也必须选用不小于2.5mm2的铜芯导线。
3、厨房卫生间电源插座回路用2.5mm2的铜芯导线。
4、空调回路宜选择4mm2铜芯导线。
大功率电器如果使用截面偏小的导线，往往会造成导线过热、发烫，甚至烧融绝缘层，引发电气火灾或漏电事故。
因此，在电气安装中，选择合格、适宜的导线规格非常重要。
电路导线选择及计算方法
Pj=KX*Pe=55.2kw
Qj=Pj*tan=41.4KVAR
Sj=√Pj2+Qj2=69KVA
Ij=Sj/（Ue√3）=104.83A电缆选用铝芯VLV-3*50+2*25
2、砼输送泵用电负荷计算
编号
用途
功率（KW）
计算电流（A）
开关型号（A）
YC-3*35+2*16mm2
2
备用
3
进线
66
94.38
160
VLV-3×50+2×25mm2
KX=0.8，cos=0.85 tan=0.62 Pe=66kw
Pj=KX*Pe=52.8kw
Qj=Pj*tan=32.72KVAR
Sj=√Pj2+Qj2=62.12KVA
Ij=Sj/（Ue√3）=94.38A电缆选用VLV-3*50+2*25
电路导线选择及计算方法
1 主干线导线计算
一级配电柜主线计算
1、一级配电柜总功率为517.1KW
KX=0.55，cos=0.85 tan=0.62 Pe=517.1kw
Pj=KX*Pe=284.4kw
Qj=Pj*tan=1733KVAR
Sj=√Pj2+Qj2=334.58KVA
Ij=Sj/（Ue√3）=508.36A选用VLV3*240+2*150铝芯电缆。
Qj=Pj*tan=74.7KVAR
Sj=√Pj2+Qj2=112.93KVA
Ij=Sj/（Ue√3）=171.58A，电缆选用VLV-3×95+2×50mm2
4、楼层配电箱的计算负荷：
导线选择口诀
口诀：10下五；100上二；25、35四三界；70、95两倍半；穿管、温度，八九折；裸线加一半，铜线升级算解释：10下五是指10个平方以下的线安全载流量为线径的五倍，如6平方毫米的铝芯线，他的安全载流量为30A 100上二是指100平方以上的线安全载流量为线径的二倍，如150平方的铝芯绝缘线安全载流量为300A 25、35四三界是指10平方至25平方的铝芯绝缘线载流量为线径的四倍，35平方至70平方内的线（不含70）为三倍。
70、95两倍半是指70平方与95平方的铝芯绝缘线安全载流量为线径的两倍半。
“穿管、温度，八九折”是指若是穿管敷设（包括槽板等，即线加有保护套层），不明露的，按上面方法计算后再打八折（乘0.8）。
若坏境温度超过25度的，按上面线径方法计算后再打九折。
对于穿管温度两条件同时时，安全载流量为上面线径算得结果打七折算 裸线加一半是指相同截面的裸铝线是绝缘铝芯线安全载流量的1.5倍。
铜线升级算即将铜导线的截面按铝芯线截面排列顺序提升一级，再按相应的铝芯线条件计算，如：35平方裸铜线，升一级按50平方铝芯线公式算得50＊3＊1.5＝225安，即225安为35平方裸铜线的安全载流量。
电缆截面估算方法一先估算负荷电流1．用途这是根据用电设备的功率（千瓦或千伏安）算出电流（安）的口诀。
电流的大小直接与功率有关，也与电压、相别、力率（又称功率因数）等有关。
一般有公式可供计算。
由于工厂常用的都是380/220伏三相四线系统，因此，可以根据功率的大小直接算出电流。
2.口诀低压380/220伏系统每千瓦的电流，安。
千瓦、电流，如何计算？电力加倍，电热加半。
①单相千瓦，4.5安。
②单相380，电流两安半。
③3．说明口诀是以380/220伏三相四线系统中的三相设备为准，计算每千瓦的安数。
对于某些单相或电压不同的单相设备，其每千瓦的安数，口诀另外作了说明。
①这两句口诀中，电力专指电动机。
在380伏三相时（力率0.8左右）,电动机每千瓦的电流约为2安.即将”千瓦数加一倍”(乘2)就是电流，安。
导线的选择标准
导线选取蒋帅自111 06导线选择口诀在安装电器配电设备中，经常遇到导线选择的问题，正确选择导线是项十分重要的工作，如果导线的截面积选小了，电器负载大易造成电器火灾的后果；如果导线的截面积选大了，造成成本高，材料浪费。
现介绍导线选择口诀，供使用时参考。
二点五下乘以九，往上减一顺号走。
三十五乘三点五，双双成组减点五。
条件有变加折算，高温加折铜升级，穿管根数二三四，八、七、六折满载流。
本口诀对各种绝缘载流量（安全电流）不是直接指出，而是“截面乘上一定的倍数来表示，通过运算而得。
”即：倍数随截面的增大而减小。
“二点五下乘以九，往上减一顺号走”是说以下的各种截面积铝芯绝缘线，其载流量约为截面数的9倍。
如2.5的导线，载流量为2.5×9=22.5（A）以4mm2及以上导线的截面积的倍数关系是顺着线号往上排，倍数逐渐减1，即4×8，6×7，10×6，16×5，25×4。
“三十五乘三点五，双双成组减点五”说的是35mm2的导线载流量为截面的3.5倍，即35×3.5=122.2（A）从50 mm2以上的导线，其载流量与截面数的关系变为两个线号成一组，倍数依次减0.5。
即50～70 mm2导线的载流量为截面数的3倍；95～120 mm2导线载流量是截面积的2.5倍；以此类推。
“条件有变加折算，高温九折算。
”是说若铝芯绝缘明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀方法算出，然后再打九折。
如果铜芯线，它的载流量比铝芯要大一些，如 16mm2的铜线可按25mm2铝线计算。
导线载流量、截面积简单计算方法导线截面选择：条件：首先应符合发热条件，即导线允许安全电流与允许电流密度两者值的大小（允许安全电流指在不超过它们最高工作温度条件下允许长期通过的最大电流即负载电流，符号I；允许电流密度指导线芯的单位面积S允许长期通过的最大电流，符号Im。
导线的选择
导线的选择导线、电缆截面选择应满足发热条件、电压损失、机械强度等要求，以保证电气系统安全、可靠、经济、合理的运行。
选择导线截面时，一般按下列步骤：○1对于距离L≤200m且负荷电流较大的供电线路，一般先按发热条件的计算方法选择导线截面，然后按电压损失条件和机械强度条件进行校验。
○2对于距离L＞200m且电压水平要求较高的供电线路，应先按允许电压损失的计算方选择截面，然后用发热条件和机械强度条件进行校验。
○3对于高压线路，一般先按经济电流密度选择导线截面，然后用发热条件和电压损失条件进行校验。
（1）按经济电流密度选择经济电流密度是从经济角度出发，综合考虑输电线路的电能损耗和投资效益等指标，来确定导线的单位面积内流过的电流值。
其计算方法如下:I=SJ式中：I—线路上流过的电流；S—导线的横截面积；J—经济电流密度。
我国现行的导线经济电流密度值见表1.1表1.1 我国现行的导线经济电流密度值/(A/mm²)（2）按机械强度选择导线在敷设时和敷设后所受的拉力与线路的敷设方式和使用环境有关。
导线本身的质量，以及风雪冰雹等的外加压力，会使导线承受一定的应力，如果导线过细就容易折断，引起停电事故。
在各种不同敷设方式下导线按机械强度要求的最小允许截面见下表1.2。
表1.2 按机械强度确定的绝缘导线最小允许截面积（3）按发热条件选择每一种导线通过电流时，由于导线本身的电阻及电流的热效应都会使导线发热，温度升高。
如果导线温度超过一定限度，导线就会加速老化，甚至损坏或造成短路失火等事故。
为使导线能长期通过负荷电流而不过热，对一定截面的不同材料的导线就有一个规定的容许电流值，称为允许载流量。
这个数值是根据导线绝缘材料的种类、允许升温、表面散热情况及散热面积的大小等条件来确定的。
按发热条件来选择导线截面，就是要求根据计算负荷求出的总计算电流I∑c不可超过这个允许载流量I N。
即：I N= I∑c若视在计算负荷为S∑c，电网规定电压为U N，则有I∑c=S∑c/√3U N，表1.3和表1.4给出了常用铜芯线和铝芯线在25℃的环境温度、不同敷设条件下的长期连续负荷允许载流量。
导线选择
一、导线选择口诀在安装电器配电设备中，经常遇到导线的选择问题，正确选择导线是项十分重要的工作，如果导线的截面积选小了，电器负载大易造成电器火灾的后果；如果截面积选大了，造成成本高，材料浪费。
现介绍导线选择口诀，供使用时参考。
三点五下乘以九，往上减一顺号走。
三十五乘三点五，双双成组减点五。
条件有变加折算，高温加折铜升级，穿管根数二三四，八、七、六折满载流"。
本口诀对各种绝缘载流量(安全电流)不是直接指出，而是"截面乘上一定的倍数来表示，通过运算而得。
"即：倍数随截面的增大而减小。
三点五下乘以九，往上减一顺号走"是说3.5mmz以下的各种截面积铝芯绝缘线，其载流量约为截面数的9倍。
如2.5mm2的导线，载流量为2.5x9=22.5(A)。
以4mm2及以上导线的截面积的倍数关系是顺着线号往上排，倍数逐渐减1，即4×8、6×7、10×6、16×5、25×4、35×3。
三十五乘三点五，双双成组减点五"，说的是35mm2的导线载流量为截面的3.5倍，即35×3.5=122.2(A)。
从50mm2以上的导线，其载流量与面数的关系变为两个线号成一组，倍数依次减0.5.即50～7Omm2导线的载流量为截面数的3倍；95～120mm2导线流量是其截面积的2.5倍,依次类推。
条件有变加折算，高温九折铜升级。
"是说若铝芯绝缘明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀方法算出，然后再打九折。
如是铜芯线，它的载流量比铝芯要大一些，如16mm2的铜线可按25mm2铝线计算。
二、常用的接法对称三相四线Y－Y系统是常见常用的系统，有三条火线、一条中线。
星形接法的三相电，线电压是相电压的根号3倍，而线电流等于相电流。
当三相负载平衡时，即使连接中性线，其上也没有电流流过。
三相负载不平衡时，应当连接中性线，否则各相负载将分压不等。
电路中的导线的选择与使用
电路中的导线的选择与使用导线是电路中的重要组成部分，它承担着电流的传输任务。
正确选择和使用导线对于电路的性能和安全都至关重要。
本文将介绍电路中导线的选择原则和使用注意事项。
一、导线选择原则1. 导线材料选择：常见的导线材料有铜和铝。
铜导线具有优良的导电性能和良好的导热性能，适用于大部分低压和中压电路。
铝导线则比铜导线成本更低，适用于一些低压场合。
在选择导线时应根据具体情况综合考虑。
2. 导线截面选择：导线的截面决定了其通过电流的能力。
一般情况下，导线截面越大，承载电流能力越强。
选择导线截面应根据电路负载电流、长度和电流密度等因素计算。
避免截面过小导致电流超载、发热过大。
3. 导线绝缘材料选择：导线绝缘材料的选择应考虑其绝缘性能和耐热性能。
常见的导线绝缘材料有PVC、PE、XLPE等。
根据环境温度、导线所处位置以及使用要求等，选择合适的绝缘材料。
二、导线使用注意事项1. 导线敷设：导线敷设时应注意避免与其他金属材料直接接触，并与其他电源线、信号线等分开敷设，避免干扰和短路。
导线应尽量保持平直、整齐并固定牢固，减少机械损伤和振动引起的松动。
2. 导线接头：导线接头应牢固可靠，接触电阻小，保证电流传输的稳定性和可靠性。
在连接导线时，应清除导线表面氧化层，使用合适的导线连接器进行连接，并进行良好的防潮措施。
3. 导线长度：导线长度对电路的性能有一定影响。
过长的导线会引起电压降低和损耗，因此应尽量控制导线长度，适当选择更粗的截面以减小电阻。
在设计电路时，应合理规划导线长度，避免过长或过短的情况。
4. 导线绝缘破损：定期检查导线绝缘是否破损，避免导线裸露导致触电和短路等安全隐患。
如果发现导线绝缘破损，应及时更换或修复，确保电路正常运行和使用安全。
总结：合理选择导线材料和截面，注意导线绝缘材料的选择，合理敷设和连接导线，控制导线长度，并定期检查导线绝缘状态，都是确保电路性能和安全的重要步骤。
在电路设计和维护中，对导线的选择与使用要给予充分的重视。
导线的选择要求和原则
导线选择的要求与原则
说起这导线选择，那可不是随便拿根线就行的哈，得讲究些门道和原则。
首先，安全第一，这是咱四川人做事的底线。
你得看线子能不能承受得了那电流，别到时候电流大了，“嘭”一声，整个儿烧了，那可就麻烦了。
所以，得根据电路里头的电流大小，选个合适粗细的导线，就像挑担子，轻重要合适，不然累垮了可咋整？
再者，温度也是要考虑的。
导线工作起来会发热，得选个能耐高温的，不然热得跟火炭似的，不光自己遭不住，还可能把旁边的邻居也给“烤”了。
这就像咱们吃火锅，火大了，汤就咕嘟咕嘟冒泡，得调调火候，才吃得安逸。
还有啊，经济性和实用性也得兼顾。
别一味追求高大上，贵的不一定就是最好的，关键是要合适。
就像咱四川人买东西，讲究性价比，好用不贵才是硬道理。
导线嘛，选对了，电路就顺畅，用得也长久。
最后，别忘了环保和可持续性。
现在提倡绿色生活，导线也得选环保材料做的，对环境友好点。
毕竟，咱们得为子孙后代留个好环境，对吧？
总之，导线选择这事儿，得综合考虑安全、温度、经济、实用还有环保等多个方面。
只有这样，才能选到称心如意的导线，让电路运行得既稳定又安全。
导线的选择
导线选择《基本常识》常用导线的选择一.电线和电缆的分类：1.按所用的金属材料可分为铜线、铝线、钢芯铝绞线、钢线、镀锌铁线等。
2.按构造可分为裸导线、绝缘导线、电磁线、电缆等，其中裸导线分为单线和绞线两种，绝缘导线分为单芯和多芯两种。
3.按金属性质可分为硬线及软线两种。
硬线未经退火处理，抗拉强度大；软线经过退火处理，抗拉强度小。
4.按导线的截面形状可分为圆线和型线两种。
5.导线规格划分：导线规格是按导线截面积划分的，单位是平方毫米（mm²）,依次划分为0.3、0.5、0.75、1.0、1.5、 2.5、 4、 6、 10、 16、 25、 35、 50、 70、 95、 120、 150、185、240、300、400、500。
其中1.5至185为常见规格。
二.绝缘导线1.绝缘导线的型号及含义2.绝缘导线型号标注方式⑴、⑵、⑶、⑷、⑸第一位字母表示类别，第二位字母表示线芯金属材料（铜芯省略不标铝芯用L表示），第三位字母表示绝缘材料，第四位字母表示护套材料（无护套不标），第五位字母表示派生代号（软导线字母R有些种类标在第一位，有些种类标在最后一位）。
例如“BVVR”B代表布电线、V聚氯乙烯绝缘、V聚氯乙烯护套、R软导线。
“FVLP”F代表飞机用线、V聚氯乙烯绝缘、L腊克涂层、P屏蔽线。
3.常用绝缘电线的型号及用途4.绝缘导线安全载流量各种绝缘材质的导线安全载流量基本一致，仅以经常使用的聚氯乙烯绝缘铜芯线为例。
注：表中载流量是指环境温度30℃，线芯最高允许温度65℃条件下的载流量，不同环境温度三.橡套电缆与电力电缆1.橡套电缆③YH、YHL型电焊机用电缆载流量2.电力电缆(1)电力电缆的分类：①聚氯乙烯绝缘电缆：大规格的电缆的导体结构一般以扇形为主，额定工作温度70℃。
代表型号：VV 、VLV 、VY 、VV22 、VLV22 、VV23 、VV32、VV33 、VV42 、VV43等。
②交联聚乙烯绝缘电缆：额定工作温度：90℃，对于低压电缆来说，主要采用扇形导体，对于中高压电缆导体来说，采用圆形导体。
导线选择参考详细原则
导线选择参考详细原则⼀、线截⾯选择原则从配电变压器到⽤电负荷的线路有架空线路和电缆线路两种形式。
⽆论室内或室外的配电导线及电缆截⾯的选择⽅法是⼀样的。
（⼀）选择导线截⾯的原则1、电⼒电缆缆芯截⾯选择的基本要求(1)最⼤⼯作电流作⽤下的缆芯温度，不得超过按电缆使⽤寿命确定的允许值。
(2)最⼤短路电流作⽤时间产⽣的热效应，应满⾜热稳定条件。
(3)连接回路在最⼤⼯作电流作⽤下的电压降，不得超过该回路允许值。
(4)较长距离的⼤电流回路或35kV以上⾼压电缆，当符合上述条件时，宜选择经济截⾯，可按“年费⽤⽀出最⼩”原则。
(5)铝芯电缆截⾯，不宜⼩于4mm2。
(6)⽔下电缆敷设当需缆芯承受拉⼒且较合理时，可按抗拉要求选⽤截⾯。
导线截⾯的选择应同时满⾜机械强度、⼯作电流和允许电压降的要求。
其中导线承受最低的机械强度的要求是指诸如导线的⾃重、风、雪、冰封等⽽不致于断线；导线应能满⾜负载长时间通过正常⼯作最⼤电流的需要；及导线上的电压降应不超过规定的允许电压降。
⼀般公⽤电⽹电压降不得超过额定电压的5％。
电⼒电缆芯截⾯选择不当时，造成影响可靠运⾏、缩短使⽤寿命、危害安全、带来经济损失等弊病，不容忽视。
电缆缆芯持续⼯作温度，关系着电缆绝缘的耐热寿命，⼀般按30～40年使⽤寿命，并依据不同绝缘材料特性确定⼯作温度允许值。
当⼯作温度⽐允许值⼤时，相应的使⽤寿命缩短，如交联聚⼄烯⼯作温度较允许值增加约8℃，对应载流量增加7％，则使⽤寿命降低⼀半。
电缆缆芯持续⼯作温度，还涉及影响缆芯导体连接的可靠性，需考虑⼯程实际可能的导体连接⼯艺条件来拟定。
短路电流作⽤于缆芯产⽣的热效应，满⾜不影响电缆绝缘的暂态物理性能维持继续正常使⽤，且使含有电缆接头的导体连接能可靠⼯作，以及对分相统包电缆在电动⼒作⽤下不致危及电缆构造的正常运⾏，这就统称为符合热稳定条件。
否则会出现了油纸绝缘铅包被炸裂、绝缘纸烧焦、电缆芯被弹出、电缆端部冒烟等故障。
“年费⽤⽀出最⼩”原则的评定⽅法，是参照原⽔电部82电计字第44号⽂颁发“电⼒⼯程经济分析暂⾏条例”，该⽂件推荐的年费⽤⽀出B的表达式如下：B＝0.11Z＋1.11N。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
导体载流量的计算口诀1. 用途：各种导线的载流量(安全电流)通常可以从手册中查找。
但利用口诀再配合一些简单的心算,便可直接算出,不必查表。
导线的载流量与导线的载面有关,也与导线的材料(铝或铜),型号(绝缘线或裸线等),敷设方法(明敷或穿管等)以及环境温度(25度左右或更大)等有关,影响的因素较多,计算也较复杂。

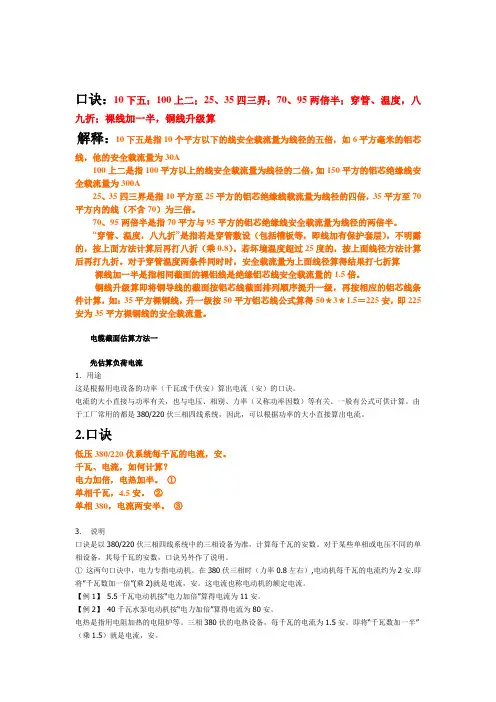

10 下五，1 0 0 上二。
2 5 ，3 5 ，四三界。
7 0 ，95 ，两倍半。
穿管温度，八九折。
裸线加一半。
铜线升级算。
3.说明：口诀是以铝芯绝缘线,明敷在环境温度25 度的条件为准。
若条件不同, 口诀另有说明。
绝缘线包括各种型号的橡皮绝缘线或塑料绝缘线。
口诀对各种截面的载流量(电流,安)不是直接指出,而是“用截面乘上一定的倍数”,来表示。
为此,应当先熟悉导线截面,(平方毫米)的排列1 1.5 2.5 4 6 10 16 25 35 50 7O 95 l20 150 185......生产厂制造铝芯绝缘线的截面积通常从而2.5开始,铜芯绝缘线则从1 开始;裸铝线从16 开始;裸铜线从10 开始。
①这口诀指出:铝芯绝缘线载流量,安,可以按截面数的多少倍来计算。
口诀中阿拉伯数码表示导线截面(平方毫米),汉字表示倍数。
把口诀的截面与倍数关系排列起来便如下:..10 16-25 35-50 70-95 120....五倍四倍三倍两倍半二倍现在再和口诀对照就更清楚了.原来“10 下五”是指截面从10 以下,载流量都是截面数的五倍。
“100 上二”(读百上二),是指截面100以上,载流量都是截面数的二倍。
截面25与35 是四倍和三倍的分界处.这就是“口诀25、35 四三界”。
而截面70、95 则为2.5 倍。
从上面的排列,可以看出:除10以下及100 以上之外,中间的导线截面是每两种规格属同一倍数。
下面以明敷铝芯绝缘线,环境温度为25 度,举例说明:【例1】6 平方毫米的,按10 下五,算得载流量为30 安。
【例2】150 平方毫米的,按100 上二,算得载流量为300 安。
【例3】70 平方毫米的,按70、95 两2 倍半,算得载流量为175安。
从上面的排列还可以看出,倍数随截面的增大而减小。
在倍数转变的交界处,误差稍大些。
比如截面25 与35 是四倍与三倍的分界处,25属四倍的范围,但靠近向三倍变化的一侧, 它按口诀是四倍,即100 安。
但实际不到四倍(按手册为97 安)。
而35 则相反,按口诀是三倍,即105 安,实际是117 安。
不过这对使用的影响并不大。
当然,若能胸中有数,在选择导线截面时,25 的不让它满到100 安,35 的则可以略为超过105 安便更准确了。
同样,2.5平方毫米的导线位置在五倍的最始(左)端,实际便不止五倍〈最大可达20安以上),不过为了减少导线内的电能损耗,通常都不用到这么大,手册中一般也只标12 安。
②从这以下,口诀便是对条件改变的处理。
本句:穿管温度八九折,是指若是穿管敷设(包括槽板等敷设,即导线加有保护套层,不明露的)按①计算后,再打八折(乘0.8)若环境温度超过25 度,应按①计算后,再打九折。
(乘0.9)。
关于环境温度,按规定是指夏天最热月的平均最高温度。
实际上,温度是变动的,一般情况下,它影响导体载流并不很大。
因此,只对某些高温车间或较热地区超过25 度较多时,才考虑打折扣。
还有一种情况是两种条件都改变(穿管又温度较高)。
则按①计算后打八折,再打九折。
或者简单地一次打七折计算(即0.8 × 0.9=0.72,约0.7)。
这也可以说是穿管温度,八九折的意思。
例如:(铝芯绝缘线)10 平方毫米的,穿管(八折)40 安(10 × 5× 0.8 ＝40)高温(九折)45 安(10 × 5 × 0.9=45 安)。
穿管又高温(七折)35 安(1O × 5 × 0.7=35)95平方毫米的,穿管(八折)190安(95×2.5×0.8＝190)高温(九折),214 安(95 × 2.5 × 0.9=213.8)穿管又高温(七折)。
166 安(95 × 2.5 × 0.7 ＝166.3)③对于裸铝线的载流量,口诀指出,裸线加一半,即按①中计算后再加一半(乘l.5)。
这是指同样截面的铝芯绝缘线与铝裸线比较,载流量可加大一半。
【例1】16 平方毫米的裸铝线,96 安(16 × 4 × 1.5 ＝96)高温,86 安（16 × 4 × 1.5 × 0.9=86.4)【例2】35 平方毫米裸铝线,150 安(35 × 3 × 1.5=157.5)【例3】120 平方毫米裸铝线，360 安（120 × 2 × 1.5 ＝360）④对于铜导线的载流量，口诀指出,铜线升级算。
即将铜导线的截面按截面排列顺序提升一级,再按相应的铝线条件计算。
【例一】35 平方的裸铜线25 度,升级为50 平方毫米,再按50 平方毫米裸铝线,25 度计算为225 安（50 × 3 × 1.5）【例二】16 平方毫米铜绝缘线25 度,按25 平方毫米铝绝缘的相同条件,计算为100 安(25 × 4）【例三】95 平方毫米铜绝缘线25 度,穿管,按120 平方毫米铝绝缘线的相同条件, 计算为192 安(120 × 2 × 0.8)。
第三章配电计算一对电动机配线的口诀1.用途根据电动机容量(千瓦)直接决定所配支路导线截面的大小,不必将电动机容量先算出电流,再来选导线截面。
2.口诀铝芯绝缘线各种截面,所配电动机容量(千瓦）的加数关系:3.说明此口诀是对三相380 伏电动机配线的。
导线为铝芯绝缘线(或塑料线)穿管敷设。
4.由于电动机容量等级较多,因此,口诀反过来表示，即指出不同的导线截面所配电动机容量的范围。
这个范围是以比“截面数加大多少”来表示。
2.5 加三，4 加四6 后加六，25 五120 导线，配百数为此，先要了解一般电动机容量(千瓦)的排列:0.8 1.1 1.5 2.2 3 4 5.5 7.5 1O 13 17 22 3040 55 75 100“2.5 加三”,表示2.5 平方毫米的铝芯绝缘线穿管敷设,能配“2.5 加三”千瓦的电动机，即最大可配备5.5 千瓦的电动机。
“4 加四”,是4 平方毫米的铝芯绝缘线,穿管敷设,能配“4 加四”千瓦的电动机。
即最大可配8 千瓦( 产品只有相近的7.5 千瓦)的电动机。
“6 后加六”是说从6 平方毫米开始,及以后都能配“加大六”千瓦的电动机。
即6 平方毫米可配12 千瓦,10 平方毫米可配16 千瓦,16 平方毫米可配22 千瓦。
“25 五”,是说从25 平方毫米开始,加数由六改变为五了。
即25 平方毫米可配30 千瓦,35 平方毫米可配40 千瓦,50 平方毫米可配55 千瓦,70 平方毫米可配75 千瓦。
“1 2 0 导线配百数”( 读“百二导线配百数”) 是说电动机大到100 千瓦。
导线截面便不是以“加大”的关系来配电动机,而是120 平方毫米的导线反而只能配100 千瓦的电动机了。
【例1】7 千瓦电动机配截面为4 平方毫米的导线(按“4 加四”）【例2】17 千瓦电动机配截面为16 平方毫米的导线(按“6后加六”) 。
【例3 】28 千瓦的电动机配截面为25 平方毫米的导线按（“2 5 五”)以上配线稍有余裕,( 目前有提高导线载流的趋势。
因此，有些手册中导线所配电动机容量，比这里提出的要大些，特别是小截面导线所配的电动机。
）因此, 即使容量稍超过一点(如16平方毫米配23千瓦),或者容量虽不超过,但环境温度较高,也都可适用。
但大截面的导线,当环境温度较高时,仍以改大一级为宜。
比如70平方毫米本来可以配75 千瓦,若环境温度较高则以改大为95 平方毫米为宜。
而100 千瓦则改配150 平方毫米为宜。
第四章电力穿管的口诀1. 用途钢管穿线时,一般规定,管内全部导线的截面(包括绝缘层)不超过管内空截面的40%,这种计算比较麻烦,为此手册中有编成的表格供使用。
口诀仅解诀对三相电动机配线所需管径大小的问题。
这时管内所穿的是三条同截面的绝缘线。
2 口诀: 焊接钢管内径及所穿三条电力线的截面的关系:20 穿4 、625 只穿1040 穿35一二轮流数3.说明:口诀指的是焊接钢管(或称厚钢管),管壁厚2 毫米以上，可以埋于地下的。
它不同于电线管( 或称黑铁灯管)。
焊接钢管的规格以内径表示,单位是毫米.为了运用口诀,应先了解焊接钢管的规格排列:15 20 25 32 40 50 70 80 毫米①这里已经指明三种管径分别可穿的导线截面。
其中20毫米内径的可穿4 及6 平方毫米两种截面。
另外两种管径只可穿一种截面,即25毫米内径的只可穿10平方毫米一种截面,40 毫米内径的只可穿35 平方毫米一种截面。
②“一二轮流数”是什么意思呢? 这句口诀是解决其它管径的穿线关系而说的。
但它较难理解。
为此,我们且把全部关系排列出来看一看:从表中可以看出:从最小的管径15 开始,顺着次序,总是穿一种，二种截面，轮流出现。
这就是“一二轮流数”。
但是,单独这样记忆,可能较困难,如果配合①来记,便会容易些。
比如念到“20 穿4、6”后,便可联想到: 20 的前面是15,而且只种穿一种截面,那便是紧挨着的2.5；而20 的后面是25,也只穿一种截面,应该是紧挨着的10。
同样,念到“25只穿10”以及“40 穿35”也都可以引起类似的联想。
这样就更容易记住了。
实际使用时,往往是已知三条电力线的截面,而要求决定管子的规格。
这便要把口诀的说法反过来使用。
【例1】三条70 平方毫米的电力线,应配50 的焊接钢管(由“40 穿35”联想到后面的50 必可穿50,70 两种截面) 。
【例2】三条16 平方毫米的电力线,应配32 的焊接钢管(由“25 只穿10”联想到后面, 或由“40 穿35”联想到前面,都可定出管径为32 。
)导线穿管时,为了穿线的方便,要求有一定的管径,但在上述的导线和所配的管径下,当管线短或弯头少时,便比管线长或弯头多的要容易些。
因此这时的管径也可配小一些。
作法是把导线截面视为小一级的,再来配管径。
如10 平方毫米导线本来配25毫米管径的管子,由于管线短或弯头少,现在先看成是6 平方毫米的导线, 再来配管径,便可改为20 毫米的了。
最后提一下:“穿管最大240”, 即三条电力线穿管最大只可能达到240 安(环境温度25 度)。
这时已用到150 平方毫米的导线和80 毫米的管径,施工困难,再大就更难了。
