D700变频器实验指导书 (2)
变频器实操与应用篇(D700-OK-)

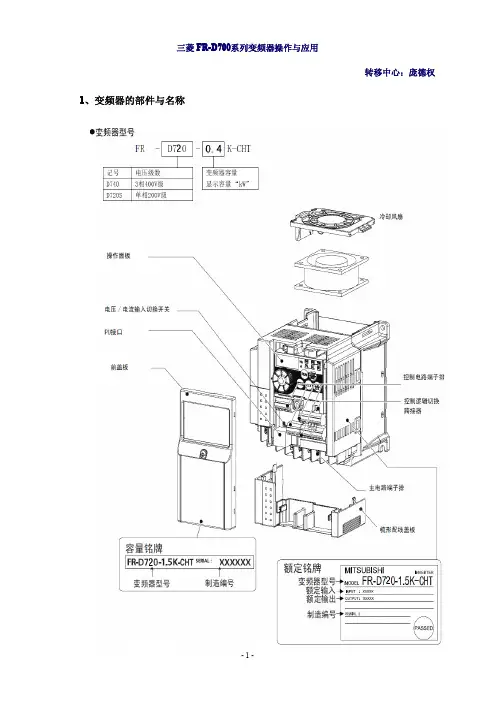

三菱F R-D700系列变频器操作与应用转移中心:庞德权1、变频器的部件与名称2、变频器的安装与接线3、变频器的接线图(1)、控制端子接线图(2)、控制电路端子的说明(3)、主电路端子规格(4)、主电路端子的端子排列与电源、电机的接线4、变频器参数的说明(1)、操作面板说明(2)Pr79的功能介绍(3)Pr79=0”切换模式”的控制:Pr79=0”切换模式”该操作可切换的运行模式有“外部运行”“PU运行”和“PU JOG”3种模式。
电源接通时,首先进入外部运行模式,以后每按1次“PU/EXT”键,都将以“外部运行”→PU运行→PU JOG运行的顺序切换(如图1-1所示)。
图1-1变频器的模式切换(4)、Pr79=3“组合运行模式”的控制同时按下“PU/EXT”键和“MODE”键(0.5S)切换至组合运行模式(图1-2示)。
通过M旋钮选择择启动指令和频率指令组合。
(组合表请参考Pr79功能介绍表)图1-2组合运行模式5、变频器参数的设置(1)、设置Pr160=“0”,将变频器的扩张参数显示。
(2)、修改Pr1的上限频率。
(3)、修改Pr4的高速设定频率。
(4)、改变电机的的加、减速时间(Pr7、Pr8)。
(5)、用变频器对电机进行热保护(Pr.9)(6)、参数全部清零(ALLC)6、变频器的运行操作(1)、变频器的运行操作(PU模式)①、通过RUN键实现变频器的正反转(如果需改变默认转转方向)②、将M旋钮作为电位器使用进行试运行③、面板操作运行(RUN),通过开关设定频率(3速设定)例如:通过PLC程序实现变频低速、中速、高速的切换。
④、面板操作运行(RUN),通过模拟信号进行频率设定(电压输入)⑤、面板操作运行(RUN),通过模拟信号进行频率设定(电流输入)⑥、使用通过操作面板设定的频率(组合模式、Pr.79=3)①、通过开关启动指令、频率指令(3速设定)(Pr.4~Pr.6)例1:设置一台用PLC开关信号控制的三段速度的电动机,其运行要求如下:a.三段速度对应的频率是12HZ;32HZ;55HZ;(相关设定参数Pr=6、Pr=5、Pr=4、)b.起动曲线用积分曲线,起动时间为1.5秒,停止曲线不限,停止时间为1秒。
三菱变频器d700说明书

硬件接线:
正
转
STF
SD
DC0-10V
电压 2 FX2N 输入
装置 5
FX1N2AD
变频器
参数调节:
参数编号 73 79
125
名称
模拟量输入 选择
运行模式选 择
端子2频率 设定增 益频率
设定值 0 2
50
内容
端子2输入010V
外部模拟量 输入控 制模式
端子2最大输 出频率 设定
例2:现要求电流(DC4-20mA)模拟量输入信号端子4用作连续变化(040HZ)的频率设定实现电机的无级调速,选择RL端子用作AU信号输入并能 实现0-40 HZ的任意频率值调节。
b:交—直—交型变频器则是先把工频交流电通过整流变 成直流电,然后再把直流电变换成频率、电压均可以 控制的交流电,又称为间接型变频器。
2、变频器的基本组成(交—直—交型) 主要有主电路和控制电路组成
主电路: 1)整流器 2)中间直流环节 3)逆变器
控制电路
变频器的接线
操作面板
变频器的主要功能参数
硬件接线:
参数调节:
参数编号 名称
设定值 内容
正
转
STF AU
SD
DC4-20mA
电压
4
FX2N 输入
装置
5
FX1N2AD
变频器
79 126 180
267
运行模式选择
3
端子4频率设定增益频率
40
RL端子功能选择
4
端子4输入选择
0
外部模拟量输入控制模式 端子4最大输出频率设定 将AU信号分配给PL端子 端子4输入选择DC4-20mA
三菱变频器
FR-D700变频器基本全参数设置+实验指导书 上课

课题一:变频器功能参数设置与操作一、教学内容1、变频器的概念:是一种将固定频率的交流电变换成频率、电压连续可调的交流电,以供给电动机运转的电源装置。
2、变频器分类:(1)交-交变频器它是将频率固定的交流电源直接变换成频率连续可调的交流电源,其主要优点是没有中间环节,变换效率高。
但其连续可调的频率范围较窄,故主要用于容量较大的低速拖动系统中。
又称直接式变频器。
(2)交-直-交变频器先将频率固定的交流电整流后变成直流,再经过逆变电路,把直流电逆变成频率连续可调的三相交流电,又称为间接型变频器。
由于把直流电逆变成交流电较易控制,因此在频率的调节范围,以及变频后电动机特性的改善等方面,都具有明显的优势,目前使用最多的变频器均属于交-直-交变频器。
二、实训目的和要求1.熟悉变频器主回路接线;2.熟悉操作面板显示及各按键操作;三、三菱FR-D700变频器主回路接线1. FR-D700变频器主回路接线图如下图四、变频器的操作面板及使用 1、变频器操作面板如下图2、操作面板各按键功能设定用旋钮运行状态指示区监视器3、操作面板单位表示及运行状态表示见下表4、基本功能参数一览表第五章变频调速技术实验七变频器功能参数设置与操作实训一、实验目的了解并掌握变频器面板控制方式与参数的设置二、变频器面板图功能参数才有效。
四、实验步骤1.设定频率运行(例:在50Hz状态下运行)。
操作步骤如下:(1)接通电源,显示监示显示画面。
(2)按键设定PU操作模式。
(3)旋转设定用旋钮,直至监示用4位LED显示框显示出希望设定的频率。
约5秒闪灭。
(4)在数值闪灭期间按键设定频率数。
此时若不按键,闪烁5秒后,显示回到0.0。
还需重复“操作3”,重新设定频率。
(5)约闪烁3秒后,显示回到0.0状态,按键运行。
(6)变更设定时,请进行上述的3.4的操作。
(从上次的设定频率开始)(7)按键,停止运行。
2.参数设定(例:把Pr.7的设定值从“5秒”改为“10秒”)。
三菱变频器d700说明书

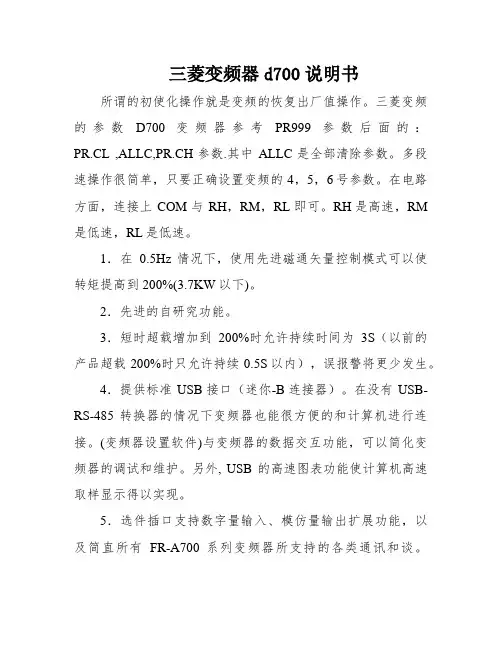

三菱变频器d700说明书所谓的初使化操作就是变频的恢复出厂值操作。
三菱变频的参数D700变频器参考PR999参数后面的:PR.CL ,ALLC,PR.CH参数.其中ALLC是全部清除参数。
多段速操作很简单,只要正确设置变频的4,5,6号参数。
在电路方面,连接上COM与RH,RM,RL即可。
RH是高速,RM 是低速,RL是低速。
1.在0.5Hz情况下,使用先进磁通矢量控制模式可以使转矩提高到200%(3.7KW以下)。
2.先进的自研究功能。
3.短时超载增加到200%时允许持续时间为3S(以前的产品超载200%时只允许持续0.5S以内),误报警将更少发生。
4.提供标准USB接口(迷你-B连接器)。
在没有USB-RS-485转换器的情况下变频器也能很方便的和计算机进行连接。
(变频器设置软件)与变频器的数据交互功能,可以简化变频器的调试和维护。
另外, USB的高速图表功能使计算机高速取样显示得以实现。
5.选件插口支持数字量输入、模仿量输出扩展功能,以及简直所有FR-A700系列变频器所支持的各类通讯和谈。
(可以装置任一类型的选件卡。
每种类型的选件卡都有相应的前盖板一起出售。
)6.除了标准配置的端子排,还可以选用模拟量、脉冲列及2对RS-485端子等。
(即将发布)可拆卸式控制端子排。
在更换变频器时,只需把原来变频器上的控制端子排拆卸下来安装到同类型的变频器上即可。
7.支持EIA-485 (RS-485)、ModbusRTU (内置), CC-Link,PROFIBUS-DP、DeviceNetò、LONWORKS8.外置制动电阻对应变频器容量为0.4K至15K.若要增强制动能力,可增加外置制动电阻。
9.安装尺寸和以前的FR-E500系列完全一致。
10.允许并排安装,节省安装空间。
(要求环境温度为40摄氏度以下)11.使用***开发的设计寿命达10年的长寿命风扇,还可以使用冷却风扇ON/OFF掌握来进一步耽误其使用寿命。
三菱D700变频器设置基本操作步骤

三菱D700变频器设置基本操作步骤三菱D700变频器是一种常用的电力设备,广泛应用于各种工业领域。
正确的设置和操作可以确保其有效运行,并提升工作效率。
本文将介绍三菱D700变频器的基本操作步骤以及如何进行设置。
1. 连接电源和电机首先,确保正确连接三菱D700变频器、电源和电机。
根据设备说明书,连接电源线和电机线,确保良好的接触和电气连接。
2. 设置基本参数通过按下“MODE”按钮进入设备设置模式。
在设置模式下,使用“▲”和“▼”按钮选择要调整的参数,使用“ENTER”按钮进行确认。
3. 设置运行频率调整运行频率是设置变频器的关键步骤之一。
通过选择“FREQ”参数,使用“▲”和“▼”按钮调整所需的运行频率。
使用“ENTER”按钮进行确认。
4. 设置电机参数根据实际情况,设置电机的相关参数,以确保变频器能够适应电机的运行需求。
根据设备说明书,调整“MOTOR”参数,包括额定电流、额定速度和功率因数等。
5. 设置保护功能为了保护电机和变频器的安全运行,设置保护功能是必要的。
根据设备说明书,调整相关的保护参数,如过载保护、温度保护和短路保护等。
6. 设置控制方式根据实际需求,选择合适的控制方式。
三菱D700变频器支持多种控制方式,如键盘控制、外部信号控制和通信控制等。
根据设备说明书,选择相应的控制方式,并进行相关设置。
7. 检查并保存设置在完成基本设置后,仔细检查参数设置是否准确,并使用“SAVE”按钮保存设置。
保存设置后,可以将设备调整为运行模式。
8. 监控和调试启动三菱D700变频器后,可以通过监控和调试功能实时监测设备的运行状态。
根据需要,可以对参数进行微调和调整,以提高设备的性能。
总结:通过以上基本操作步骤,可以正确设置和操作三菱D700变频器。
在实际应用中,根据具体需求和设备说明书,可能会有一些额外的设置步骤和注意事项。
建议用户在使用设备之前详细阅读设备说明书,并根据实际需求进行设置和调试。
三菱变频器实验指导书(自编)

变频器应用技术实验指导书目录实验一变频器的面板操作 (3)实验二变频器PU运行操作和外部运行操作 (7)实验三变频器组合运行的操作 (12)实验四变频器多档速度运行的操作 (15)实验五变频器的PID控制运行操作 (18)实验六 PLC与变频器组合的控制操作 (21)实验一变频器的面板操作一.实验目的1、熟练掌握变频器面板操作方法及显示特点。
2、熟悉变频器的各种运行模式3、掌握变频器运行基本参数设定方法。
4、掌握变频器的模式切换操作和各种清除操作。
二.实验内容变频器对异步电动机进行控制,需要设置频率指令和启动指令。
将启动指令设为ON 后电机便开始运转,同时根据频率指令(设定频率)来决定电机的转速。
熟练掌握变频器的面板操作方法是使用变频器的基本技能。
1、工作模式切换通过按MODE键,变频器可以在监视模式、参数设置模式和报警查询模式之间转换。
2、PU模式基本操作3、参数设置基本操作4、参数清除操作清除的意思是恢复到出厂设定。
参数清除操作只能在PU模式下进行。
有两种清除:“参数清除”和“参数全部清除”,“参数清除”是将除了校正参数、端子功能选择参数等之外的参数全部恢复,详见使用手册。
5、运行模式设置运行模式可通过预置参数Pr.79确定,也可通过如下简单操作来完成运行模式选择。
有4种方式可设定:实验二变频器PU运行操作和外部运行操作一.实验目的1、掌握变频器PU运行操作的方法。
2、掌握变频器外部运行操作方法。
3、掌握变频器外部运行操作的控制回路接线图。
4、熟悉变频器PU运行操作和外部运行操作涉及到的功能参数。
5、了解“外部运行操作模式”与“PU运行操作模式”的差别。
二.实验内容变频器运行的PU操作,指变频器不需要控制端子的接线,完全通过操作面板上的按键来控制各类生产机械的运行。
变频器运行的外部操作,指变频器的运行频率和启停信号,是通过变频器的外部端子的接线来完成,而不是通过操作面板输入的。
1、PU操作试运行(点动运行)例:以30Hz运行。
三菱变频器d700用户手册

三菱变频器d700用户手册目录1. 引言2. 变频器概述3. 安全须知4. 硬件安装5. 参数设置6. 控制面板功能7. 调试与故障排除8. 常见问题解答9. 附录1. 引言欢迎使用三菱变频器d700用户手册。
本手册旨在为您提供使用三菱变频器d700的详细指南和相关信息。
请仔细阅读本手册并遵守相关安全须知。
2. 变频器概述三菱变频器d700是一款先进的电力控制设备,用于调节电机的速度和输出频率。
它具有高效性、可靠性和灵活性,适用于各种工业应用。
3. 安全须知使用三菱变频器d700时,请务必遵守以下安全须知:- 在接通电源之前,确保所有电源和电缆都连接正确且安全。
- 在操作和调整变频器设置时,务必戴好适当的个人防护设备。
- 不要在潮湿、腐蚀性或易爆的环境中使用变频器。
- 禁止将变频器用于其它用途或超出其额定规格范围。
- 如发现任何异常情况或故障,请立即停止使用变频器并联系qualified personnel 进行检修。
4. 硬件安装在使用三菱变频器d700之前,您需要了解以下硬件安装步骤:1. 将变频器安装在干燥、通风良好且无尘的环境中。
2. 根据电源和电机的要求,正确连接电源和电缆。
3. 安装各种接口设备,如控制面板和通信模块。
5. 参数设置三菱变频器d700具有丰富的参数设置选项,以适应各种应用需求。
您可以使用以下步骤进行参数设置:1. 进入变频器的设置模式。
2. 根据您的应用需求,调整变频器的参数值。
3. 保存设置并测试其效果。
6. 控制面板功能三菱变频器d700的控制面板具有多种功能和控制选项。
以下是一些常用的控制面板功能:- 速度调整- 运行模式设置- 报警和故障显示- 参数设置和保存7. 调试与故障排除在使用三菱变频器d700时,您可能会遇到一些调试和故障排除情况。
以下是一些建议的解决方法:1. 检查电源和电缆连接是否正确。
2. 检查变频器设置是否符合应用需求。
3. 检查电机是否正常运转。
FR-D700变频器基本参数设置+实验指导书上课

课题一:变频器功能参数设置与操作一、教学内容1、变频器的概念:是一种将固定频率的交流电变换成频率、电压连续可调的交流电,以供给电动机运转的电源装置。
2、变频器分类:(1)交-交变频器它是将频率固定的交流电源直接变换成频率连续可调的交流电源,其主要优点是没有中间环节,变换效率高。
但其连续可调的频率范围较窄,故主要用于容量较大的低速拖动系统中。
又称直接式变频器。
(2)交-直-交变频器先将频率固定的交流电整流后变成直流,再经过逆变电路,把直流电逆变成频率连续可调的三相交流电,又称为间接型变频器。
由于把直流电逆变成交流电较易控制,因此在频率的调节范围,以及变频后电动机特性的改善等方面,都具有明显的优势,目前使用最多的变频器均属于交-直-交变频器。
二、实训目的和要求1.熟悉变频器主回路接线;2.熟悉操作面板显示及各按键操作;三、三菱 FR-D700 变频器主回路接线1.FR-D700 变频器主回路接线图如下图四、变频器的操作面板及使用1、变频器操作面板如下图运行状态监视器指示区设定用旋钮2、操作面板各按键功能按钮/ 旋钮功能备注PU:PU操作模式EXT:外部操作模式PU/EXT键切换 PU/外部操作模式使用外部操作模式(用另外连接的频率设定旋钮和启动信号运行)时,请按下此键,使 EXT 显示为点亮状态RUN键运行指令正转反转用( Pr.40 )设定STOP/RESET键进行运行的停止,报警的复位SET键确定各设定MODE键模式切换切换各设定设定用旋钮变更频率设定 . 参数的设定值3、操作面板单位表示及运行状态表示见下表指示灯显示说明备注亮灯:正在运行中RUN显示运行时点亮 / 闪烁慢闪烁( 1.4 秒循环):反转运行中快闪烁( 0.2 秒循环):非运行中MON显示监视器显示监视模式时亮灯PRM显示参数设定模式显示参数设置模式时亮灯PU显示PU操作模式时亮灯计算机连接运行模式时,为慢闪烁EXT显示外部操作模式时亮灯计算机连接运行模式时,为慢闪烁NET显示网络运行模式时亮灯监视用 LED显示显示频率、参数序号等4、基本功能参数一览表参数名称表示设定范围单位出厂设定0转矩提升P00~30%0.1%6% 4% 3% 1上限频率P10~120Hz0.01Hz120Hz2下限频率P20~120Hz0.01Hz0 Hz3基准频率P30~400Hz0.01Hz50 Hz4 3 速设定(高速)P40~400Hz0.01Hz50 Hz5 3 速设定(中速)P50~400Hz0.01Hz30 Hz6 3 速设定(低速)P60~400Hz0.01Hz10 Hz7加速时间P70~3600s0.1s5s8减速时间P80~3600s0.1s5s9电子过电流保护P90~500A0.01A额定输出电流30扩展功能显示选择P1600 , 99991999979操作模式选择P790~710第五章变频调速技术实验七变频器功能参数设置与操作实训一、实验目的了解并掌握变频器面板控制方式与参数的设置二、变频器面板图显示/按钮功能备注点亮:正在运行中RUN显示运行时点亮 / 闪灭慢闪灭( 1.4S/ 次):反转运行中快闪灭( 0.2S/ 次):非运行中PU显示PU操作模式时点亮计算机连接运行模式时,为慢闪亮监示用 4位LED表示频率,参数序号等EXT显示外部操作模式时点亮计算机连接运行模式时,为慢闪亮设定用按钮变更频率设定 . 参数的设定值不能取下PU:PU操作模式EXT:外部操作模式PU/EXT键切换 PU/外部操作模式使用外部操作模式(用另外连接的频率设定旋钮和启动信号运行)时,请按下此键,使 EXT显示为点亮状态RUN键运行指令正转反转用( Pr. 40)设定STOP/RESET键进行运行的停止,报警的复位SET键确定各设定MODE键切换各设定MON显示监视器显示PRM显示参数设定模式显示NET显示三、基本功能参数一览表参数名称表示设定范围单位出厂设定0转矩提升P 00~30%0.1%6% 4% 3%1上限频率P 10~120Hz0.01Hz120Hz2下限频率P 20~120Hz0.01Hz0 Hz3基准频率P 30~400Hz0.01Hz50 Hz4 3 速设定(高速)P 40~400Hz0.01Hz50 Hz5 3 速设定(中速)P 50~400Hz0.01Hz30 Hz6 3 速设定(低速)P 60~400Hz0.01Hz10 Hz7加速时间P 70~3600s0.1s5s8减速时间P 80~3600s0.1s5s9电子过电流保护P 90~500A0.01A额定输出电流30扩展功能显示选择P 1600 , 99991999979操作模式选择P 790~710注意:只有当 Pr.160 “扩展功能显示选择”的设定值设定为“0”时,变频器的扩展功能参数才有效。
D700变频器实验指导书

PLC、变频器应用技能实训 (2)实训三十五变频器功能参数设置与操作 (2)实训三十六外部端子点动控制 (7)实训三十七变频器控制电机正反转 (9)实训三十八多段速度选择变频器调速 (11)实训三十九变频器无级调速 (15)实训四十外部模拟量(电压/电流)方式的变频调速控制 (17)实训四十一瞬时停电启动控制 (19)实训四十二 PID变频调速控制 (21)实训四十三基于PLC的变频器外部端子的电机正反转控制 (23)实训四十四基于PLC数字量方式多段速控制 (25)实训四十五基于PLC模拟量方式变频开环调速控制 (28)实训四十七基于PLC通信方式的变频开环调速 (30)PLC、变频器应用技能实训实训三十五变频器功能参数设置与操作一、实训目的1.了解变频器操作面板的功能。
2.掌握用操作面板改变变频器参数的步骤。
二、实训设备序号名称型号与规格数量备注1实训装置 12实训挂箱 13导线若干4电机1台5实训指导书 1三、操作面板的认知与操作1、基本操作2、面板操作(1)改变参数P7操作步骤显示结果1按键,选择PU操作模式2按键,进入参数设定模式3拨动设定用旋钮,选择参数号码P74按键,读出当前的设定值5拨动设定用旋钮,把设定值变为10按键,完成设定闪6烁(2)改变参数P160操作步骤显示结果1按键,选择PU操作模式2按键,进入参数设定模式3拨动设定用旋钮,选择参数号码P1604按键,读出当前的设定值5拨动设定用旋钮,把设定值变为1按键,完成设定闪6烁(3)参数清零操作步骤显示结果1按键,选择PU操作模式2按键,进入参数设定模式3拨动设定用旋钮,选择参数号码ALLC4按键,读出当前的设定值5拨动设定用旋钮,把设定值变为1按键,完成设定闪6烁*注:无法显示ALLC时,将P160设为“1”,无法清零时将P79改为1。
(4)用操作面板设定频率运行操作步骤显示结果1按键,选择PU操作模式2旋转设定用旋钮,把频率该为设定值3按键,设定值频率闪烁4闪烁3秒后显示回到0.0,按键运行5按键,停止*注:按下设定按钮,显示设定频率(5)查看输出电流操作步骤显示结果1 按键,显示输出频率2 按住键,显示输出电流A灯亮3 放开键,回到输出频率显示模式四、实训总结1.总结变频器操作面板的功能。
(完整word)变频器实验指导书

变频器原理与应用实验指导书
哈工大—西门子自动化与驱动实验室
2011年10月
目录
实验1 变频器的基本功能实验 (1)
实验2 变频器的输入输出基本实验 (8)
实验1 变频器的基本功能实验
本实验的目的是帮助同学们了解变频器的基本功能,掌握变频器的参数的设定方法。
实验可按照如下步骤进行。
1.1 恢复出厂设定
按下表顺序设定参数使变频器的控制单元恢复出厂缺省设定值.
1。
2 快速参数化
按如下“快速参数化流程”,依次设定参数,完成变频器控制单元的基本功能设定。
注意:快速参数化后,修改参数 P0776=1(使AO0为电压型输出)
继续实验前,修改参数 P003=3 (可访问所有参数)
变频器运行时,可通过参数r0000观察变频器的输出频率。
1.3 利用基本操作面板(BOP)启动和调速
修改下面两个参数(参数含义见快速参数化流程图).
P700=1 on/off from BOP
P1000=1 frequency setting from MOP(指BOP上的增、减按钮)
之后,可利用BOP上的启、停按钮控制变频器启动或停止。
利用BOP上的增、减按钮可调节变频器的输出频率.
若选择其它启、停方式或频率设定方式,则可需更改上述两个参数.。
变频器应用技术实训指导书

变频器应用技术实训指导书1. 引言1.1 背景变频器是一种用于调整交流电机转速的电力控制设备。
它可根据负载要求调整电机转速,实现节能和变速的目的。
在工业生产中,变频器已广泛应用于电梯、水泵、风机等设备中。
1.2 目的本实训指导书旨在帮助学员了解变频器的工作原理,掌握变频器的基本操作技能,并能够正确应用变频器在实际工作中。
1.3 前提条件在开始本实训之前,学员应具备以下知识和技能:•熟悉电气控制基础知识•理解交流电机的原理和运行方式•学会使用基本的电工仪器和工具2. 变频器的工作原理变频器是通过改变输入电源电压的频率来调整电机转速的。
其基本工作原理如下:1.变频器接收输入的交流电源,并对电流进行整流和滤波处理。
2.变频器将整流后得到的直流电压通过逆变器转换为交流电压。
3.通过逆变器控制电压的频率和幅值,实现对电机的转速调节和控制。
4.变频器还能实现对电机的起停、正反转等控制功能。
3. 变频器的基本操作3.1 变频器的接线在使用变频器前,学员需要了解变频器的接线方法。
变频器的接线包括输入端和输出端的接线,以及控制信号的接线。
具体的接线方法可以参考变频器使用说明书和电路图。
3.2 变频器的参数设置在使用变频器前,需要对其进行一些参数设置,以适应不同的工作要求。
常见的参数设置包括:•输出频率:根据工况需要,设置电机的运行频率。
•输出电流:根据电机的额定电流,设置输出电流的上限。
•加速时间和减速时间:设置电机的启动和停止时间。
3.3 变频器的操作步骤使用变频器进行控制操作时,需要按照以下步骤进行:1.打开变频器的电源,并确认电源输入和输出端的接线是否正常。
2.根据工况需要,设置变频器的各项参数,如输出频率、电流等。
3.通过控制信号输入,启动或停止电机,并实现正反转等功能。
4.观察电机的运行状态,根据需要调整参数和控制信号。
5.在停止使用变频器时,及时切断电源,并进行必要的维护和检查。
3.4 变频器故障排除在使用变频器的过程中,可能会遇到一些故障情况,需要进行排除。
台达变频器D700说明书

台达变频器D700说明书
1、控制方式:即速度控制、转距控制、PID控制或其他方式。
采取控制方式后,一般要根据控制精度,需要进行静态或动态辨识。
2、最低运行频率:即电机运行的最小转速,电机在低转速下运行时,其散热性能很差,电机长时间运行在低转速下,会导致电机烧毁。
而且低速时,其电缆中的电流也会增大,也会导致电缆发热。
3、最高运行频率:一般的变频器最大频率到60Hz,有的甚至到400Hz,高频率将使电机高速运转,这对普通电机来说,其轴承不能长时间的超额定转速运行,电机的转子是否能承受这样的离心力。
4、载波频率:载波频率设置的越高其高次谐波分量越大,这和电缆的长度,电机发热,电缆发热变频器发热等因素是密切相关的。
5、电机参数:变频器在参数中设定电机的功率、电流、电压、转速、最大频率,这些参数可以从电机铭牌中直接得到。
6、跳频:在某个频率点上,有可能会发生共振现象,特别在整个装置比较高时;在控制压缩机时,要避免压缩机的喘振点。
D700变频器实验指导书 (2)

实验三变频器功能参数设置与操作实训一、实验目的1.熟悉变频器主回路接线;2.掌握三菱D700型交流变频器的参数设置方法;3.掌握利用变频器控制电机的基本操作方法。
二、实验内容1、利用D700操作面板设置变频器参数,实现变频器的参数恢复出厂值设置。
2、再设置变频器参数,实现通过操作面板操作交流变频器,从而控制电机的起动/停止、正/反方向运转、调速;3、重新设置变频器参数,实现通过外接端子操作交流变频器,从而控制电机的起动/停止、正/反方向运转以及通过电位器调速。
三、仪器设备1、三菱的D700型交流变频器一台;2、电动机一台。
首先,仔细认真的阅读关于D700 变频器的相关资料,了解变频器参数设置的方法,控制端子的定义,各参数的意义,尤其是上表中参数的意义。
确定下面各实验步骤中应设置的参数及参数值。
写出预习报告,预习报告必须填写好上表中后两列。
实验中依次完成下列实验步骤:1、恢复出厂值设置为了本次实验的需要,首先恢复出厂设置,方法是:设置Pr.CL(参数清除)、ALLC(参数全部清除)=“1”,可使参数恢复为出厂设置的初始值。
注意:初始化结束后,系统设定为“显示简单模式的参数”状态(Pr.160=“9999”(初始值)),为了下面的实验必须设置Pr.160=“0”,将系统改为“显示所有参数”状态。
2、在V/F控制模式下(变频器的初始设定模式)的工作(1)面板操作方式工作1)设置变频器参数(Pr.79=“1”),将变频器设置成操作面板操作方式;2)根据实验用异步电动机的名牌数据修改电机额定参数;3)通过面板操作实现交流变频器的起动/停止、正/反方向运转、调速(预习报告中要写出应设置的参数及参数值,操作的方法)。
4)修改电机的加速时间与减速时间来控制电动机起动与停车时间;体会加减速时间对电机起停过程的影响。
5)观察频率最大为多少Hz时,能用手将异步电动机堵转(即握住电机轴,电机不再能转动)?(思考:按照基频以下为恒转矩工作的性质,无论频率高低,电机输出转矩应该不变,但为什么在较低频率时却能够将电机堵转?在实验报告中加以说明。
FR-D700变频器基本参数设置实验指导书上课

课题一:变频器功能参数设置与操作一、教学内容1、变频器的概念:是一种将固定频率的交流电变换成频率、电压连续可调的交流电,以供给电动机运转的电源装置。
2、变频器分类:(1)交-交变频器它是将频率固定的交流电源直接变换成频率连续可调的交流电源,其主要优点是没有中间环节,变换效率高。
但其连续可调的频率范围较窄,故主要用于容量较大的低速拖动系统中。
又称直接式变频器。
(2)交-直-交变频器先将频率固定的交流电整流后变成直流,再经过逆变电路,把直流电逆变成频率连续可调的三相交流电,又称为间接型变频器。
由于把直流电逆变成交流电较易控制,因此在频率的调节范围,以及变频后电动机特性的改善等方面,都具有明显的优势,目前使用最多的变频器均属于交-直-交变频器。
二、实训目的和要求1.熟悉变频器主回路接线;2.熟悉操作面板显示及各按键操作;三、三菱FR-D700变频器主回路接线1. FR-D700变频器主回路接线图如下图四、变频器的操作面板及使用 1、变频器操作面板如下图2、操作面板各按键功能按钮/旋钮功 能备 注PU/EXT 键 切换PU/外部操作模式PU :PU 操作模式 EXT :外部操作模式使用外部操作模式(用另外连接的频率设定旋钮和启动信号运行)时,请按下此键,使EXT 显示为点亮状态RUN 键 运行指令正转反转用(Pr.40)设定STOP/RESET 键 进行运行的停止,报警的复位SET 键确定各设定设定用旋钮运行状态指示区监视器3、操作面板单位表示及运行状态表示见下表4、基本功能参数一览表第五章变频调速技术实验七变频器功能参数设置与操作实训一、实验目的了解并掌握变频器面板控制方式与参数的设置二、变频器面板图显示/按钮功能备注RUN显示运行时点亮/闪灭点亮:正在运行中慢闪灭(1.4S/次):反转运行中快闪灭(0.2S/次):非运行中PU显示PU操作模式时点亮计算机连接运行模式时,为慢闪亮监示用4位LED 表示频率,参数序号等EXT显示外部操作模式时点亮计算机连接运行模式时,为慢闪亮设定用按钮变更频率设定.参数的设定值不能取下PU/EXT键切换PU/外部操作模式PU:PU操作模式EXT:外部操作模式使用外部操作模式(用另外连接的频率设定旋钮和启动信号运行)时,请按下此键,使EXT显示为点亮状态RUN键运行指令正转反转用(Pr.40)设定STOP/RESET键进行运行的停止,报警的复位SET键确定各设定MODE键切换各设定MON显示监视器显示PRM显示参数设定模式显示NET显示参数名称表示设定范围单位出厂设定0 转矩提升P 0 0~30% 0.1% 6% 4% 3%1 上限频率P 1 0~120Hz 0.01Hz 120Hz2 下限频率P 2 0~120Hz 0.01Hz 0 Hz3 基准频率P 3 0~400Hz 0.01Hz 50 Hz4 3速设定(高速)P 4 0~400Hz 0.01Hz 50 Hz5 3速设定(中速)P 5 0~400Hz 0.01Hz 30 Hz6 3速设定(低速)P 6 0~400Hz 0.01Hz 10 Hz7 加速时间P 7 0~3600s 0.1s 5s8 减速时间P 8 0~3600s 0.1s 5s9 电子过电流保护P 9 0~500A 0.01A 额定输出电流30 扩展功能显示选择P 160 0 , 9999 1 999979 操作模式选择P 79 0~7 1 0功能参数才有效。
变频器实习指导书

实训项目一变频器的基本操作一、能力目标1、认识变频器的组成和结构2、了解变频器的操作方法及显示特点3、了解并熟悉变频器的各种运行模式4、掌握操作变频器面板进行基本参数设定二、设备及仪器变频器、三相交流异步电动机、按钮、导线等三、认识变频器1、外形图一、端子介绍3、键盘面板操作方法四、变频器键盘面板的操作联系1、实验线路图2、变频器的参数设置及基本操作(1)按照控制要求接好线路(2)检查线路是否正确(3)运行参数设置(4)启动(5)停止五、学习形式本项目的学习形式建议以小组的形式进行,为保证每名学生的动手能力,每组以 2- 4人为宜。
指导教师在讲解项目要求时可采用集体的形式进行,并注重对比前一个项目过行启发式教学。
学生动手进行项目时,指导教师在各级巡视、辅导,并可对个别学生现场提问。
通过本项目的训练,着重培养学生的团结协作能力、与人相处的能力和一定的语言表达能力及按照职业规范要求进行操作的能力。
六、检测标准(1)通电、断电操作顺序按要求正确操作。
(2)正确、合理使用工具和仪表。
(3)接线规范, I/O接线合理、排列有序,用万用表检查接线的方法正确。
(4)程序输入正确,会连接和下载程序。
( 5 ) 正确预置变频器的有关功能参数。
( 6 ) 变频器按要求能正转符合设定要求。
( 7 ) 正确分析和处理通电运行中出现的具体问题。
实训项目二变频器调速单方向运行一、实训目的1、熟练掌握变频器外接的组成和结构2、基本参数设定3、掌握变频器外接控制时各参数的设置方法4、能够理解变频器正转控制的操作方法二、设备及仪器变频器、三相交流异步电动机、按钮、导线等三、项目要求1、控制要求用外接控制电路使变频器进行单方向运行状态,用接触器来控制变频器的通断电。
按下启动按钮变频器接通,按下停止按钮变频器断电。
2、主电路如图3、控制回路4、配电盘布置图四、学习形式本项目的学习形式建议以小组的形式进行,为保证每名学生的动手能力,每组以 2- 4人为宜。
变频器原理及应用实验指导书02

实验一、变频器的面板操作及PU运行一、实验目的1.了解变频器的操作方法及显示特点。
2.了解并熟悉变频器的各种运行模式。
3.熟练掌握变频器运行方式的切换和参数的预置方法。
二、实验内容(一)熟悉变频器的面板操作(参见附录B:二、1~3)1.仔细阅读变频器的面板介绍,掌握在运行模式下显示Hz、A、的方法,以及变频器的运行方式、PU运行(PU灯亮)、外部运行(EXT 灯亮)之间的切换方法。
2.参数清除操作为了实验能顺利进行,在实验开始前要进行一次“全部清除”的操作,步骤如下:1)按下“PU/EXT”键,设定PU运行模式(PU灯亮)。
2)按动MODE键至参数设定模式。
3)旋动设定用旋钮至“CLr”(清零)。
4)按下SET键,显示“0”。
5)旋动设定用旋钮至“1”。
6)按下SET键,显示屏闪烁,参数清零完毕。
3.参数预置变频器在运行前,通常要根据负载和用户的要求,给变频器预置一些参数如:上、下限频率及加、减速时间等。
例如:将上限频率预置为50Hz:查附录B得:上限频率的参数号为“Pr.1”。
1)按下按“PU/EXT”键,设定PU运行模式(PU灯亮)。
2)按动“MODE”键至参数设定模式,此时显示“Pr.‥”。
3)旋动设定用旋钮改变参数号,使参数号为“1”。
4)按下“SET”键,读出原数据。
5)旋动设定用旋钮更改,使数据改为“50Hz”。
6)按下“SET”键,写入给定值。
如果此时显示器交替显示参数号Pr.1和参数50.00则表示参数预置成功(即已将上限频率预置为50Hz)。
否则预置失败,须重新预置。
参看附录B查出下列有关的参数号,预置下列参数:下限频率为5Hz;加速时间为10s;减速时间为10s。
4.设定频率的修改例:将设定频率修改为40Hz。
[请先设定Pr.53“频率设定操作选择”=“0”(设定用旋钮频率设定模式)]。
1)按“PU/EXT”键,设定PU运行模式(PU灯亮)。
2)旋动设定用旋钮修改为“40Hz”。
freqrold700使用说明书

freqrold700使用说明书
一,通过面板进行调速,变频器本身自带控制面板,可以通过控制面板的上下键进行调速,有的变频器带电位计也可以通过电位器旋转来进行调速,电位器的调速的原理就是根据电位计旋转电阻大小来改变电压的大小,最终实现调速,要想实现面板调速,首先在参数里面进行设置,再调速方式选择HMI终端
二,通过控制端子进行调速,端子调速可分为信号类型不同,分为电压信号和电流信号,电压信号一般是0到10伏,电流信号一般是4到20毫安,电压和电流信号的选择,有的是通过参数进行选择,有的是通过变频器的跳线进行选择,比如选择4到20毫安的电流信号,需要将端子的电流输入信号,接到plc或者dcs,当dcs 或者Plc输出4到20毫安,变频器进行接收后,进行相关调速,采用端子调速,在参数设置时,调速方式选择控制端子,可以根据变频器参数的最大和最小转速的限制来改变4到20毫安所对应的转速三,通过485通讯进行调速,目前市场上大多数变频器都具有485通讯功能,通讯端子可以连接dcs或者Plc,上位机,等控制设备,在连接好通讯电缆后,根据变频器说明书提供的变频器的通讯协议,波特率,来进行配置,如果是多台变频器连接的话需要设置地址,设置完成后,在上位机进行读取变频器相关数据,也可以上位机写入相关指令进行控制变频器,最终实现变频器调速的目的。
