全圆方向观测法角度测量

合集下载

全圆观测法和方向观测法的区别？

全圆观测法（Full-circle observation method）和方向观测法（Directional observation method）是测量地理方向的两种方法，它们的区别在于测定方向的方式和精度。

1. 全圆观测法：全圆观测法是通过观测天体（如太阳、星星等）在天空中的位置来确定方向的方法。

在全圆观测法中，通过记录天体的仰角和方位角，结合天文学知识和仪器的辅助，计算出目标方向。

这种方法通常需要使用精密的天文仪器和精确的观测数据。

全圆观测法的优点是可以提供非常精确的方向测量结果，在导航和地理测量等领域中被广泛使用。

2. 方向观测法：方向观测法是通过测量地面上的方向标志（如测向标、导线等）来确定方向的方法。

在方向观测法中，通过使用测向仪或者经纬仪等测量仪器，对方向标志进行测量，以确定目标方向。

这种方法通常更适用于小范围的测量，例如在工程测量、土地测量和建筑测量等领域中常被使用。

方向观测法相对于全圆观测法而言，测量过程相对简便，但精度可能会稍低一些。

总结起来，全圆观测法是通过观测天体在天空中的位置来确定方向，提供较高精度的方向测量结果；而方向观测法是通过测量地面上的方向标志来确定方向，适用于小范围测量，
但精度相对较低。

选择使用哪种方法取决于具体的应用需求和测量精度要求。

水平角的测量方法

在本例中：
12(L
R)
1(981928981930)98 1929
2
*
9
a
注意!
由于水平度盘是顺时针刻划注记的，所以计算水平角时:
总是用右目标的读数减去左目标的读数。*
如果不够减，则应在右目标的读数上加上360˚，再减去左目标的读数，决不可以倒过来减。
10
a
对一个角度观测多个测回时：
为了减弱度盘分划误差的影响，各测回在盘左位置观测起始方向时，需要起始方向安置水平度盘读数。
0 02 06
* B 37 44 15 217 44 05 +10 37 44 10 37 42 00 37 42 04
C 110 29 04 290 28 52 +12 110 28 58
。 D 150 14 51 330 14 43 +8 150 14 47 。 * A 0 02 18 180 02 08 +10 0 02 13
12
a
1．方向观测法的观测方法
设O为测站点，A、B、C、D为观测点。
B A
C D
O
（1）在测站点O安置经纬仪
在A、B、C、D观测目标处竖立观测标志。
13
a
B A
C D
OLeabharlann （2）盘左位置选择一个明显目标A作为起始方向，瞄准零方向A，将水平度盘读数安置在稍大于0˚处，读取水平度盘读数； *
顺时针方向依次瞄准B、C、D各目标，分别读取水平
（1）计算两倍视准轴误差2c值 2c =盘左读数—（盘右读数±180˚）
以OA方向为例：
2 c 0 0 2 1 2 ( 1 0 2 8 0 0 1 0 ) 8 1 2 0

全站仪测量误差分析

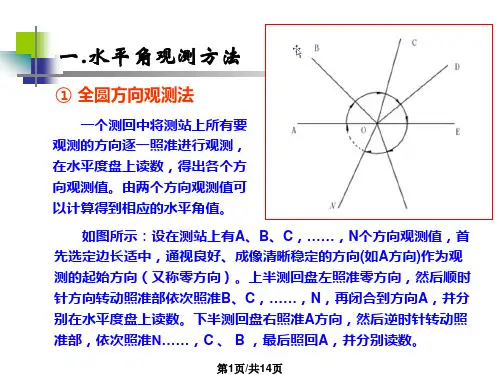

全圆方向法是适应于较低精度的角度观测方法，全组合测角法适用高精度角度观测。
第3页/共14页
二、仪器视准轴误差和水平轴倾斜误差
㈠视准轴误差仪器的视准轴不与水平轴正交所产生的误差称为视准轴误差。产生视准轴误差的主要原因有：
➢望远镜的十字丝分划板安置不正确； ➢望远镜调焦镜运行时晃动； ➢气温变化引起仪器部件的胀缩，特别是仪器受热不均匀使视准轴位置变化。
第4页/共14页
如图所示，视准轴偏离了与水
平轴HH′正交的方向而产生视准轴
误差c，规定视准轴偏向垂直度盘
一侧时，c为正值；反之，c为负
值。测量学中已经证得，视准轴
误差c对水平方向观测值的影响
为 c
c c
cos
式中a为观测时照准目标的垂直角。由式可知，c的大小除与c值有关外，还随照准目标的垂直角a 的增大而增大，当a =0，则
c =0。
第5页/共14页
盘左时视准轴偏向垂直度盘一侧，正确的水平度盘读数L0 较有视准轴误差影响c 时的实际读数L为小，故
L0 L c
以盘右观测时，视准轴则偏向盘左时的另一侧，这时正确的水平度盘读数R0显然大于有视准轴误差影响 c的实际读数R，故
R0 R c
取盘左、盘右读数的中数，得 A 1 (L R) 2
2．用两个度盘位置取平均值的方法消除视准轴误差影响的前提条件是什么?
3．垂直轴倾斜误差的垂直轴倾斜误差对方向观测值的影响与观测目标的垂直角和方位有关？为了削弱垂直轴倾斜误差对方向观测的影响，《规范》对观测操作有哪些规定?
5．影响方向观测精度的误差主要分哪三大类？各包括哪些主要内容?
水平轴所形成的平面呈水平状态，下图中的 HN，1H即N 画有斜线的

全圆方向观测法角度测量

角度测量
方向观测法（全圆测回法）适用于观测两个以上的方向
观测方法:
1.安置仪器：0点置经纬仪，A、B、C、D设置目标。

2.盘左：对零度，瞄A,再顺时针瞄B C D A,第二次瞄A称为归零，分别读数，记入手簿，上半测回
3.盘右：瞄A、逆时针瞄D C、B、A,分别读数记入手簿，下半测回。

4.上、下半测回，组成一测回：观测n测回时，起始方向读数变化为180° /n
5.计算⑴ 计算两倍照准差（2C） : 2C=t左-（盘右土180°）⑵ 计算各方向平均值：平均读数=［盘左+（盘右土180° ）］/2
6. 限差：⑴ 半测回归零差 ⑵ 上、下半测回同一方向的方向值之差 ⑶ 各测回的方向差 ⑷ 根据不同精度的仪器有不同的规定
水平角（全圆测回法）观测手薄
III
2000.11.21 者
;[2] 一测回起始方向与归零方向平均值： [90 01 09]=1/2(90 01 03+90 01 15)
[4 ][90 01 03]=1/2[90 01 00-270 01 06 士 180 ]
【下载本文档，可
以自由复制内容或自由编辑修改内容，更多精彩文章，
期待你的好评和关注，我将一如既往为您服务】
⑶A 方向（归零）平均值，填写在括号内 ⑷ 计算归零后的方向值 ⑸ 计算各方向的测回平均值 ⑹计算各目标间角值 [1] 一测回起始方向与归零方向平均值: [3] [0 01 06]=1/2[0 01 00-180 01 12
[0 01 09]=1/2(0 01 06+0 01 12)
士 180;。

测量学方向观测法测水平角和竖直角测量

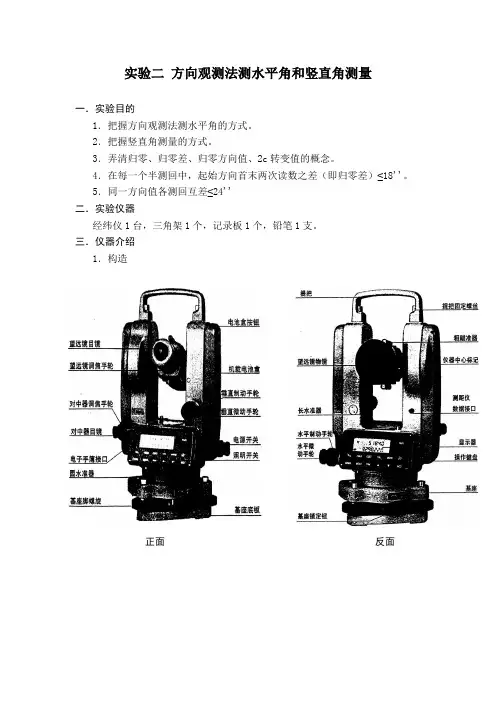

实验二方向观测法测水平角和竖直角测量一．实验目的1．把握方向观测法测水平角的方式。

2．把握竖直角测量的方式。

3．弄清归零、归零差、归零方向值、2c转变值的概念。

4．在每一个半测回中，起始方向首末两次读数之差（即归零差）≤18''。

5．同一方向值各测回互差≤24''二．实验仪器经纬仪1台，三角架1个，记录板1个，铅笔1支。

三．仪器介绍1．构造正面反面正面反面2．键盘功能与信息显示四．测量前的预备1．仪器的安置、对中与整平安置三脚架和仪器⑴选择牢固地面放置脚架之三脚，架设脚架头至适当高度，以方便观测操作。

⑵将垂球挂在三脚架的挂钩上，使脚架头尽可能水平地移动脚架位置并让垂球粗略对准地面测量中心，然后将脚尖插入地面使其稳固。

⑶检查脚架各固定螺丝固紧后，将仪器置于脚架头上并用中心联接螺丝联结固定。

利用光学对中器对中⑴调整仪器三个脚螺旋使圆水准器气泡居中。

通过对中器目镜观看，调整目镜环，使对中分划标记清楚。

⑵调整对中器的调焦手轮，直至地面测量标志中心清楚并与对中分划标记在同一成像平面内。

⑶松开脚架中心螺丝（松至仪器能移动即可），通过光学对中器观看地面标志，警惕地平移仪器（勿旋转），直到对中十字丝（或圆点）中心与地面标志中心重合。

⑷再调整脚螺旋，使圆水准器的气泡居中。

⑸再通过光学对中器，观看在面标志中心是不是与对中器中心重合，不然重复（3）和（4）操作，直至重合为止。

⑹确认仪器对中后，将中心螺丝旋紧固定好仪器。

●仪器对中后不要再碰三脚架的三个脚，以免破坏其位置。

用长水准器精准整平仪器⑴旋转仪器照准部让长水准器与任意两个脚螺旋连线平行，调整这两个脚螺旋，使长水准器气泡居中。

调整两个脚螺旋时，旋转方向应相反（如图）。

⑵将照准部转动90°，用另一脚螺旋使长水准器气泡居中。

⑶重复⑴和⑵，使长水准器在该两个位置上气泡都居中。

⑷在⑴的位置将照准部转动180°，若是气泡居中而且照准部转动至任何方向气泡都居中，那么长水准器安置正确且仪器已整平。
