1机械基础基本概念

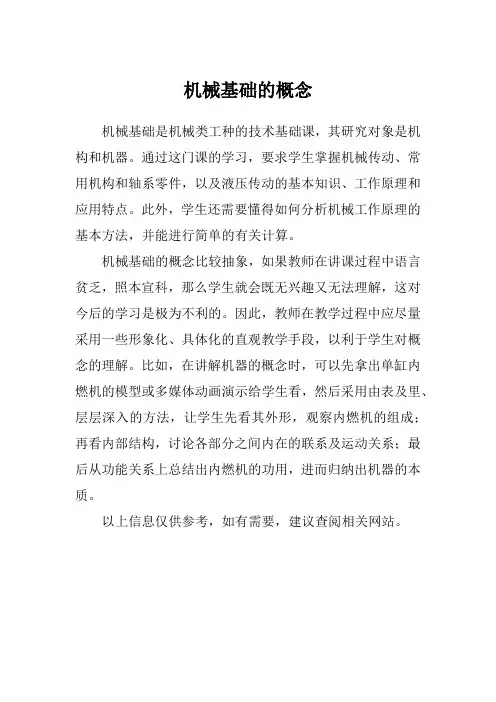

机械基础的概念

机械基础的概念
机械基础是机械类工种的技术基础课,其研究对象是机构和机器。
通过这门课的学习,要求学生掌握机械传动、常用机构和轴系零件,以及液压传动的基本知识、工作原理和应用特点。
此外,学生还需要懂得如何分析机械工作原理的基本方法,并能进行简单的有关计算。
机械基础的概念比较抽象,如果教师在讲课过程中语言贫乏,照本宣科,那么学生就会既无兴趣又无法理解,这对今后的学习是极为不利的。
因此,教师在教学过程中应尽量采用一些形象化、具体化的直观教学手段,以利于学生对概念的理解。
比如,在讲解机器的概念时,可以先拿出单缸内燃机的模型或多媒体动画演示给学生看,然后采用由表及里、层层深入的方法,让学生先看其外形,观察内燃机的组成;再看内部结构,讨论各部分之间内在的联系及运动关系;最后从功能关系上总结出内燃机的功用,进而归纳出机器的本质。
以上信息仅供参考,如有需要,建议查阅相关网站。
机械基础知识大全

机械基础知识大全机械基础知识大全机械工程是一门研究和应用力学原理以设计、制造和维护机械系统的学科。
它是工程学的一个重要分支,涵盖了许多基础知识和概念。
本文旨在介绍机械基础知识的各个方面,包括运动学、静力学、动力学、材料力学、流体力学等。
1. 运动学运动学是研究物体运动和几何形状的学科。
它涉及到描述和分析物体的位置、速度和加速度等动力学参数。
机械工程师需要掌握运动学的基本原理,以便能够设计和分析机械系统中的运动部件。
2. 静力学静力学是研究物体在平衡状态下受力分析的学科。
它涉及到计算物体受力平衡的条件以及计算各个受力分量的大小和方向。
机械工程师需要掌握静力学的基本原理,以确保机械系统的结构和部件能够承受外部加载而保持平衡。
3. 动力学动力学是研究物体运动原因和受力分析的学科。
它涉及到计算物体在受力作用下的加速度和运动轨迹等参数。
机械工程师需要掌握动力学的基本原理,以便能够设计和分析机械系统中的动力传递和运动控制。
4. 材料力学材料力学是研究材料的力学性质和失效行为的学科。
它涉及到分析材料的强度、刚度、韧性和疲劳寿命等参数。
机械工程师需要了解材料力学的基本原理,以便能够选择适当的材料并设计结构以满足设计要求。
5. 流体力学流体力学是研究流体的力学行为和流动特性的学科。
它涉及到分析流体的压力、速度、流量和阻力等参数。
机械工程师需要掌握流体力学的基本原理,以便能够设计和分析机械系统中涉及流体传动的部件和系统。
6. 热力学热力学是研究能量转化和热力行为的学科。
它涉及到分析热力系统的能量平衡、热力循环和热效率等参数。
机械工程师需要了解热力学的基本原理,以便能够设计和分析热力系统中的热能转换和能量传递。
7. 控制工程控制工程是研究和应用控制理论以实现自动化和精确控制的学科。
它涉及到设计和分析控制系统的工作原理和稳定性等参数。
机械工程师需要掌握控制工程的基本原理,以便能够设计和分析机械系统中的自动化和控制部件。
机械基础知识总结

机械基础知识总结机械基础知识是理解和掌握机械工程的关键。
本文将总结一些重要的机械基础知识,帮助读者对机械工程有更深入的了解。
1. 机械的定义和分类机械可以定义为能够实现物体运动或转换能量的装置。
根据功能和用途的不同,机械可以分为以下几类:- 传动机械:用于将电动机产生的电能转换为机械能,实现物体的运动。
- 工作机械:用于完成特定的工作任务,例如钳工机床、铣床等。
- 辅助机械:用于辅助完成工作任务,例如输送带、起重机等。
2. 机械元件和结构机械元件是构成机械的基本组成部分。
下面列举一些常见的机械元件:- 轴:用于传递转矩和旋转运动。
- 轴承:用于支撑轴的旋转运动。
- 齿轮:用于传递转矩和实现不同旋转速度。
- 连杆:用于将旋转运动转化为直线运动或将直线运动转化为旋转运动。
- 弹簧:用于储存和释放能量。
- 联接件:用于连接不同机械元件。
机械结构是机械元件按一定方式连接而成的整体。
常见的机械结构包括平行四连杆机构、曲柄摇杆机构等。
3. 机械动力学机械动力学是研究机械运动和力学原理的学科。
了解机械动力学有助于分析和优化机械系统的运行。
以下是机械动力学的一些基本概念:- 运动学:研究物体的位置、速度和加速度,以及它们随时间的变化规律。
- 静力学:研究物体在静止状态下的平衡和力的作用。
- 动力学:研究物体在运动过程中的动力学特性,如力、质量、加速度、冲量等。
- 动力分析:通过应用动力学原理,分析机械运动过程中的力和能量变化。
4. 机械设计基础机械设计是将机械原理和工程知识应用于实际设计的过程。
以下是机械设计的一些基本原则:- 强度和刚度:机械设计应保证结构的强度和刚度,以承受预期载荷并保持稳定。
- 可靠性:机械设计应考虑可靠性因素,以确保机械系统的长期性能和安全性。
- 经济性:机械设计应尽可能减少成本和资源消耗。
- 渐进优化:机械设计可以通过逐步改进和优化来提高性能和效率。
通过学习和掌握以上机械基础知识,您将能够更好地理解机械工程的原理和实践,并在机械设计和分析中应用这些知识。
机械设计基础概念整理(部分)

绪论1.机器是执行机械运动的装置,用来变换或传递能量,物料,信息。
凡将其他形式的能量变换为机械能的机器称为原动机。
凡利用机械能去变换或传递能量,物料,信息的机器称为工作机。
2.机械包括机器和机构两部分。
3.机构:用来传递运动和力的,有一个构件为机架的,用构件间能够相对运动的连接方式组成的构件系统。
4.就功能而言,一般机器包含四个基本组成部分:动力,传动,控制,执行。
5.机构与机器的区别:机构只是一个构件系统,而机器除构件系统之外,还包含电气,液压等其他装置。
机构只用于传递运动和力,而机器除传递运动和力之外,还具有变换或传递能量,物料,信息的功能。
6.构件是运动的单元,零件是制造的单元。
7.机械设计基础主要研究机械中的常用机构和通用零件的工作原理,结构特点,基本的设计理论和计算方法。
第1章平面机构的自由度和速度分析1.自由度——构件相对于参考坐标系所具有的独立运动,称之为构件的自由度。
2.运动副--两个构件直接接触并能产生一定相对运动的连接称为运动副。
条件:a)两个构件、b) 直接接触、c) 有相对运动3.绘制机构运动简图思路:先定原动部分和工作部分(一般位于传动线路末端),弄清运动传递路线,确定构件数目及运动副的类型,并用符号表示出来。
步骤:1).运转机械,搞清楚运动副的性质、数目和构件数目;2).测量各运动副之间的尺寸,选投影面(运动平面),绘制示意图。
3)按比例绘制运动简图。
简图比例尺:μl =实际尺寸m / 图上长度mm4).检验机构是否满足运动确定的条件。
4.机构具有确定运动的条件:机构自由度F>0,且F等于原动件数。
5.速度瞬心的定义:两个作平面运动构件上速度相同的一对重合点,在某一瞬时两构件相对于该点作相对转动,该点称瞬时回转中心,简称瞬心。
第2章平面连杆机构1.由若干构件用低副(转动副、移动副)连接组成的平面机构,也称平面低副机构。
特点:①采用低副。
面接触、承载大、便于润滑、不易磨损,形状简单、易加工、容易获得较高的制造精度。
机械基础复习知识点总结

机械基础期末备考考试题型:选择题、名词解释、判断题、填空题、简答题、计算题第一章 刚体的受力分析及其平衡规律一、基本概念☆1、强度:是指机构抵抗破坏的能力 。
2、刚度:是指构件抵抗变形的能力;3、稳定性:是指构件保持原有变形形式的能力4、力:力是物体间相互作用。
外效应:使物体的运动状态改变;内效应:使物体发生变形。
5、力的基本性质:力的可传性、力的成对性、力的可合性、力的可分性、力的可消性。
6、二力构件:工程中的构件不管形状如何,只要该构件在二力作用下处于平衡,我们就称它为“二力构件”。
7、三力平衡汇交定理:由不平行的三力组成的平衡力系只能汇交于一点。
8、约束:限制非自由体运动的物体叫约束。
约束作用于非自由体上的力称为该约束的约束反力。
9、合力投影定理:合力的投影是分力投影的代数和。
10、力矩:力与距离的乘积 (力F 对O 点之矩)来度量转动效应。
11、合力矩定律:平面汇交力系的合力对平面上一点的距,是力系各力对同点之矩的代数和。
Mo(F) = Fx ·Y + Fy ·X = Mo(Fy) + Mo(Fx)12、力偶: 一对等值、反向、力的作用线平行的力,它对物体产生的是转动效应。
13、力偶矩:构成力偶的这两个力对某点之矩的代数和。
14、力的平移定理:作用于刚体的力,平行移到任意指定点,只要附加一力偶(附加的力偶矩等于原力对指定点的力矩),就不会改变原有力对刚体的外效应,这就是力的平移定理。
(运用力的平移定理可以把任意的平面一般力系转化为汇交力系与力偶系两个基本的力系。
)yF y F Ry xF x F Rx 1221+=+=受力分析1、主动力--它能引起零件运动状态的改变或具有改变运动状态的趋势。
2、约束反力--它是阻碍物体改变运动状态的力。
(必须掌握常见约束类型)(1)柔软体约束:力的作用线和绳索伸直时的中心线重合,指向是离开非自由体朝外。
(2)光滑面约束:光滑面约束与非自由体之间产生的相互作用力的作用线只能与过接触点的公法线重合,约束反力总是指向非自由体。
机械基础基本概念

第一讲 机械基础基本概念 学习目标及考纲要求1. 了解机械、机器、机构、构件、零件的概念。
2. 理解机器与机构、构件与零件的区别。
3. 掌握运动副的概念,熟悉运动副的类型,了解其使用特点,同时能举出应用实例。
知识梳理一、机器和机构1.机器(1)任何机器都是由许多实物(构件)组合而成的。
(2)各运动实体之间具有确定的相对运动。
(3)能代替或减轻人类的劳动,完成有用的机械功或实现能量的转换。
发动机:将非机械能转换成机械能的机器。
电动机:电能→机械能、内燃机:热能→机械能 空气压缩机:气压能→机械能 工作机:用来改变被加工物料的位置、形状、性能、和状态的机器。
如机床、纺织机、轧钢机、输送机、汽车、飞机等。
2.机构(1)任何机器都是由许多实物(构件)组合而成的。
(2)各运动实体之间具有确定的相对运动。
相同点:从结构与运动角度来看,机器与机构是相同的。
不同点: 区别主要在于功用不同,机器的主要功用是利用机械能做功或实现能量转换, 机构的主要功用在于传递或改变运动的形式。
3. 机器的组成动力部分:机器动力的来源。
如电动机、内燃机和空气压缩机等。
传动部分:将动力部分的运动和动力传递给工作部分的中间环节。
如齿轮传动。
工作部分:直接完成机器工作任务的部分,通常处于整个传动装置的终端,其结 构形式取决于机器的用途。
如金属切削机床的主轴、拖板、工作台等。
自动控制部分:智能部分(与近代机器的区别)二、构件和零件1.构件⑴ 定义:构件是机构的运动单元体,也就是相互之间能作相对运动的物体。
固定构件:又称机架,一般用来支承运动构件,通常是机器的基体或机座,例如各类机床的床身。
主动件:带动其他可动构件运动的构件。
运动构件 从动件:机构中除了主动件以外随着主动件运动而运动的构件。
2.零件 按用途分类 机器与机构的异同点 机器与机构的总称为机械。
按运动状况定义:零件是构件的组成部分,是机器中的制造单元。
3.构件与零件联系与区别联系:构件可以是一个零件,也可以是几个零件组成。
中级安全工程师《安全生产技术基础》章节一精华考点汇总

中级安全工程师《安全生产技术基础》章节一精华考点汇总第一节机械安全基础知识一、机械基本概念P11、单台机械:木材加工机械、金属切削机床、起重机等2、实现完整功能的机组或大型成套设备:自动生产线、加工中心、组合机床等。
3、可更换设备:钻头。
三、机械使用过程中的危险有害因素(第一章重点知识)P3(一)机械性危险产生机械性危险的条件因素主要有:(1)形状或表面特性。
如锋利刀刃、锐边、尖角形等零部件、粗糙或光滑表面。
(2)相对位置。
如由于机器零部件运动可能产生挤压、剪切、缠绕区域的相对位置。
(3)动能。
具有运动(速度、加速、减速)以及运动方式(平动,交错运动或旋转运动)的机器零部件与人体接触,零部件由于松动、松脱、掉落或折断、碎裂、甩出。
(4)势能。
人或物距离地面有落差在重力影响下的势能,高空作业人员跌落危险、弹性元件的势能释放等。
(5)质量和稳定性。
机器抗倾翻性或移动机器防风抗滑的稳定性。
(6)机械强度不够导致的断裂或破裂。
(7)料堆(垛)坍塌、土岩滑动造成掩埋所致的窒息危险等。
(二)非机械性危险主要包括电气危险(如电击、电伤)、温度危险(如灼烫、冷冻)、噪声危险、未履行安全人机工程学原则而产生的危险等。
注意:在对机械设备及其生产过程中存在的危险进行识别并预测可导致的事故时,应注意伤害事故概念的界定范围。
四、机械危险部位及其安全防护措施(能识别出危险部位及其对应防护措施)P3注:转动、直线运动、转动+直线运动(一)转动的危险部位及其防护P3(1)转动轴(无凸起部分)—轴缠绕—12mm净距的可滑动护套(2)转动轴(有凸起部分)—轴缠绕—全封闭固定式防护罩(3)对旋式轧辊—临压辊卷入—钳型防护罩(4)牵引辊—辊轴卷入—钳型条(5)辊式输送机—辊轴卷入—下游安防护罩(6)轴流风扇(机)—叶片打击—防护网(7)径流通风机—叶片打击—防护网(8)啮合齿轮—啮合处—固定式防护罩(9)旋转的有辐轮—轮打击—实心金属盘片、离合器(10)砂轮机—轮切削—防护罩(11)旋转的刀具—刃切削—背板(二)直线运动的危险部位P7(1)切割刀刃—刃切削—防护罩、卡具(2)砂带机—砂带切削、卷入—止逆装置、防护罩(3)机械工作台和滑枕—撞击—限位500mm,以免造成挤压(4)配重块—撞击—全封闭防护罩(5)带锯机—锯条切削—防护罩(6)冲压机和铆接机—撞击—联锁(7)剪刀式升降机—剪切—防护罩(布)、障碍块(木块、砖块)(三)转动和直线运动的危险部位P8(1)齿条和齿轮—啮合卷入—防护罩(2)皮带传动—打击、卷入—防护网(3)输送链和链轮—卷入—防护罩注:皮带传动防护网与皮带间距≥50mm,一般2m以上可不加防护网,但以下3种情况,应加防护网:①皮带轮中心距>3m;②皮带宽度>15cm;③皮带回转速度>9m/min。
机械基本知识与基本概念

机械基本知识与基本概念
机械基本知识与基本概念包括以下几个方面:
1. 机械的定义:机械是机器与机构的总称,是能帮人们降低工作难度或省力的工具装置。
从结构和运动的观点来看,机构和机器并无区别,泛称为机械。
2. 机械的组成:机械由若干个零件、部件连接构成,其中至少有一个零、部件是可运动的,并且配备或预定配备动力系统,是具有特定应用目的的组合。
3. 机械的分类:机械可以根据其功能和用途进行分类,如动力机械、金属切割机械、金属成型机械、交通运输机械、起重运输机械等。
4. 机械原理:机械原理是机械系统的基础知识,介绍了机械的基本概念、机械运动的原理、机械系统的基本结构和机械系统的分析方法等内容。
5. 机械设计:机械设计是机械工程中最重要的环节之一,涉及到机械结构设计、机械零件设计、密封结构设计、材料选择等内容。
6. 机械制造工艺:机械制造工艺是机械工程中重要的技能,包括各种机械加工方法,如铣削、钻孔、铸造、焊接、热处理等。
7. 机械控制:机械控制是机械工程中的重要组成部分,包括机械系统控制策略、传感器技术、控制系统和控制算法等内容。
8. 机械安全:机械安全是指在机械生命周期的所有阶段,按规定的预定使用条件执行其功能的安全,涉及到机械设备的安全操作、安全检查、安全管理等内容。
此外,还有一些与机械相关的基本概念,如机器、机构、零件、构件、机架、原动件和从动件等。
这些概念和知识是理解和掌握机械工程学科的基础。
(完整版)机械设计基础知识点详解

机械设计基础知识点详解绪论1、机器的特征:(1)它是人为的实物组合;(2)各实物间具有确定的相对运动;(3)能代替或减轻人类的劳动去完成有效的机械功或转换机械能。
第一章平面机构的自由度和速度分析要求:握机构的自由度计算公式,理解的基础上掌握机构确定性运动的条件,熟练掌握机构速度瞬心数的求法。
1、基本概念运动副:凡两个构件直接接触而又能产生一定相对运动的联接称为运动副。
低副:两构件通过面接触组成的运动副称为低副。
高副:两构件通过点或线接触组成的运动副称为高副。
复合铰链:两个以上的构件同时在一处用回转副相联构成的回转副。
局部自由度:机构中常出现的一种与输出构件运动无关的自由度,称为局部自由度或多余自由度。
虚约束:对机构运动不起限制作用的重复约束称为虚约束或称消极约束。
瞬心:任一刚体相对另一刚体作平面运动时,其相对运动可看作是绕某一重合点的转动,该重合点称为瞬时回转中心或速度瞬心,简称瞬心。
如果两个刚体都是运动的,则其瞬心称为相对速度瞬心;如果两个刚体之一是静止的,则其瞬心称为绝对速度瞬心。
2、平面机构自由度计算作平面运动的自由构件具有三个自由度,每个低副引入两个约束,即使构件失去两个自由度;每个高副引入一个约束,使构件失去一个自由度。
计算平面机构自由度的公式:F=3n-2P L-P H机构要具有确定的运动,则机构自由度数必须与机构的原动件数目相等。
即,机构具有确定运动的条件是F>0,且F等于原动件个数。
3、复合铰链、局部自由度和虚约束(a)K个构件汇交而成的复合铰链应具有(K-1)个回转副。
(b)局部自由度虽然不影响整个机构的运动,但滚子可使高副接触处的滑动摩擦变成滚动摩擦,减少磨损,所以实际机械中常有局部自由度出现。
(c)虚约束对机构运动虽不起作用,但是可以增加构件的刚性和使构件受力均衡,所以实际机械中虚约束随处可见。
4、速度瞬心如果一个机构由K个构件组成,则瞬心数目为N=K(K-1)/2瞬心位置的确定:(a)已知两重合点相对速度方向,则该两相对速度向量垂线的交点便是两构件的瞬心。
机械设计基础基本概念

零件:独立的制造单元构件:独立的运动单元体机构:用来传递运动和力的、有一个构件为机架的、用构件间能够相对运动的连接方式组成的构件系统机器:是执行机械运动的装置,用来变换或传递能量、物料、信息机械:机器和机构的总称机构运动简图:用简单的线条和符号来代表构件和运动副,并按一定比例确定各运动副的相对位置,这种表示机构中各构件间相对运动关系的简单图形称为机构运动简图运动副:由两个构件直接接触而组成的可动的连接运动副元素:把两构件上能够参加接触而构成的运动副表面运动副的自由度和约束数的关系f=6-s运动链:构件通过运动副的连接而构成的可相对运动系统高副:两构件通过点线接触而构成的运动副低副:两构件通过面接触而构成的运动副平面运动副的最大约束数为2,最小约束数为1;引入一个约束的运动副为高副,引入两个约束的运动副为平面低副平面自由度计算公式:F=3n-2P L-P H机构可动的条件:机构的自由度大于零机构具有确定运动的条件:机构的原动件的数目应等于机构的自由度数目虚约束:对机构不起限制作用的约束局部自由度:与输出机构运动无关的自由度复合铰链:两个以上构件同时在一处用转动副相连接速度瞬心:互作平面相对运动的两构件上瞬时速度相等的重合点。
若绝对速度为零,则该瞬心称为绝对瞬心相对速度瞬心与绝对速度瞬心的相同点:互作平面相对运动的两构件上瞬时相对速度为零的点;不同点:后者绝对速度为零,前者不是三心定理:三个彼此作平面运动的构件的三个瞬心必位于同一直线上机构的瞬心数:N=K(K-1)/2机械自锁:有些机械中,有些机械按其结构情况分析是可以运动的,但由于摩擦的存在却会出现无论如何增大驱动力也无法使其运动曲柄—作整周定轴回转的构件;连杆—作平面运动的构件;摇杆—作定轴摆动的构件;连架杆—与机架相联的构件;周转副—能作360˚相对回转的运动副摆转副—只能作有限角度摆动的运动副。
铰链四杆机构有曲柄的条件:1.最长杆与最短杆的长度之和应≤其他两杆长度之和,称为杆长条件。
机械入门基础知识-精品

低温回火150~250 ℃
普通热处理包 括:退火、正 火、淬火回火 等工艺。
时间t
1.3 钢的热处理及金属表面处理
(a) 退火:钢加热到700~900℃ 保温一定时间后缓慢 冷却。
目的:降低硬度,以利机械加工。 (b) 正火:钢加热到700~900℃ 保温一定时间后,在 空气中冷却。正火是退火的特殊处理形式。 (c) 淬火:钢加热到700~900℃ 保温一定时间后,在 水中或油中急速冷却。 (d) 回火:把淬火后的零件重新加热,保温一定时间, 然后在空气或油中冷却。 目的:消除因淬火冷却过快而产生的内部应力。 ①低温回火: (150~250 ℃)、②中温回火: (350~500 ℃)、③高温回火:(500~650 ℃)
机械入门基础知识
1.1 机械的基本概念及基本要求 1.2 机械工程常用金属材料及性能 1.3 钢的热处理及金属表面处理 1.4 公差与配合及表面粗糙度
1.1 机械的基本概念及基本要求
机械:是由人类发明,用 于代替人类进行各种生产、 生活劳动的工具。
1.1 机械的基本概念及基本要求
1.1 机械的基本概念及基本要求
1.3 钢的热处理及金属表面处理
(2)表面热处理: (1) 表面淬火:是将钢件表面迅速加热至淬火温度,
而心部温度仍然较低的情况下用水喷射在钢件表面,使之 急冷的过程。
有:感应加热表面淬火、火焰加热表面淬火和接触电 阻加热表面淬火。
作用:使零件的工作表面获得高硬度和耐磨性,而内 部仍保持足够的韧性。
1. 金属材料的机械性能
(1)强度 (2)刚度 (3)塑性 (4)硬度:材料抵抗压入物压陷的能力。 硬度的表示方法:布氏硬度(HBS)、洛氏硬度(HRC) (5)韧性:在冲击载荷的作用下,金属材料抵抗破坏的能 力。 (6)疲劳强度:
机械设计基础基本概念

机械设计基础基本概念机械设计基础是机械制造工程的基础,通过系统性、全面性地讲解机械设计基本概念,可以帮助初学者掌握机械设计的基础知识,为将来的机械设计工作打好基础。
下面将从机械设计基本概念的定义、机械设计基本原理和机械设计基本计算三个方面来进行介绍。
一、机械设计基本概念的定义1.机器零件机器零件是指构成机器结构的原始构件,它们是按一定规定缺陷加工而成的,并通过连接、组合、固定等方式组成一定的构件。
2. 自动生成部件自动生成元件一般是指按照设计要求,由设备自动控制的设备或机床上加工完成的机器零件或零件组合。
3.铸造件铸造件是指由铸造厂使用铸造工艺生产的一系列复杂工艺的机器零件。
4.焊接件焊接件是指通过焊接的方法将两个机器零件、杆或板组合成整体,它具有焊接的牢固性和密封性,广泛用于各种机器和结构中。
5.锻造件锻造件是指机械零件通过高温、高压等复杂工艺处理得到的一种机械零件。
二、机械设计基本原理1.设计目标设计目标是指机械设计的目的、要求和对成本的控制等,对于机械设计来说是至关重要的。
设计目标的制定需要明确,而且要准确详细。
2.材料选择在机械设计中,材料的选择是至关重要的。
不同的材料、强度、密度等特性不同,从而也会影响零件的性能和使用寿命。
3.构件选择在机械设计中,构件的选择是非常重要的。
不同的构件主要应用在不同的机器上,选择正确的零件可以保证机器的正常运行。
4.动力峰值动力峰值指在机器运行过程中所需的最大力或扭矩值。
在机械设计中,必须确定动力峰值,才能确保机器正常运行。
5.强度分析强度分析是机械设计的重要部分。
强度分析主要包括静态强度分析和动态强度分析。
静态强度分析主要是对机械零件在单次受力作用下的强度进行分析,而动力强度分析主要是在机械零件长期工作过程中所承受的震动和冲击等复杂情况下的强度分析。
6.设计方案设计方案的制定是机械设计过程中的重要部分。
机械设计的设计方案包括机械结构的形式、尺寸、工艺、工作原理、配件等,所有元素都必须经过科学、合理的结合才能形成一个完整、准确的设计方案。
机械基础下册知识点总结

机械基础下册知识点总结1. 机械基础概述机械基础是指机械工程专业学生必须掌握的基本知识和技能,这些基础知识和技能包括机械加工、传动、控制、测量与检测等方面的基础知识。
在学习机械基础的过程中,学生需要学习各种机械零件的分类、结构和性能,了解机械传动的基本原理和种类,掌握机械控制系统的基本知识,熟悉测量与检测仪器的使用和原理等。
2. 机械工程材料机械工程材料是机械工程中非常重要的一部分,它包括金属材料、非金属材料和高分子材料三大类。
金属材料是机械制造中使用最广泛的材料,其主要特点是硬度高、强度大、耐磨性好、导热性能好、耐腐蚀性好等。
非金属材料主要包括陶瓷材料、高分子材料和复合材料等,这些材料广泛应用于机械工程中的制造和设计。
3. 机械加工工艺机械加工是机械制造的一项重要工艺,其目的是通过加工制造零件和构件,以满足各种规格、精度和表面光洁度的要求。
机械加工工艺包括车削、铣削、钻削、镗削、磨削等多种加工方法。
在机械加工工艺中,需要注意加工中产生的热量和切削压力,以及对加工表面的要求等问题。
4. 机械传动机械传动是指利用齿轮、皮带、链条、联轴器、减速器、机械连杆等传动机构实现机械设备工作运动和能量传递的过程。
机械传动系统主要包括传动元件、传动系统、传动机构及其工作原理、传动布置和传动设计等方面的内容。
在机械传动系统的设计与运用中,需要考虑传动效率、传动稳定性、传动噪声、传动精度和传动寿命等问题。
5. 机械控制系统机械控制系统是指利用各种控制元件和控制方法,实现机械设备运行和工艺过程的自动化、智能化和精确化控制。
机械控制系统主要包括机械传动控制系统、液压传动控制系统、气动传动控制系统等。
在机械控制系统的设计与运用中,需要考虑控制系统的稳定性、控制精度、控制速度和控制灵敏性等问题。
6. 机械测量与检测机械测量与检测是指利用各种测量技术和检测方法,实现对机械设备和工艺过程中各种参数和性能指标的测量和检测。
机械测量与检测主要包括机械尺寸测量、机械形位公差测量、机械表面质量检测、机械工艺过程参数检测、机械产品性能检测等方面的内容。
机械设计基础

机械设计基础(一)机械机构机器1、机器是执行机械运动的装置。
2、机构是能够用来传递运动和力或改变运动形式的多件实物的组合体,如:连杆机构、凸轮机构、齿轮机构等。
3、机械=机器+机构。
(二)零件和构件1.零件是最小的制造单元2、提到加工制造的时候,用零件这个词。
加工零件3、构件是运动单元。
很多构件组成机构4、零件是最小的制造单元(加工零件),构件是运动单元(运动构件)(三)通用零件和专用零件1、有些零件是在各种机器中常用的,称之为通用零件。
有些零件只有在特定的机器总才用到,称之为专用零件2、通用零件不一定是标准化的,比如轴是通用零件。
但是没有国家标准规定轴的直径和长度。
标准化和通用是两个系列的概念。
通用的只要强度满足要求就可以了。
通用零件比如齿轮和轴他的尺寸是根据要求设计计算得到的,而标准件是根据要求查表选择合适的型号1.带传动是依靠(带与带轮接触面之间的摩擦力)来传递运动和功率的。
2.与平带传动相比较,V带传动的优点是 D 。
A. 传动效率高B. 带的寿命长C. 带的价格便宜D. 承载能力大3. 带轮是采用轮辐式、腹板式或实心式,主要取决于 D 。
A. 带的横截面尺寸B. 传递的功率C. 带轮的线速度D. 带轮的直径4. 选取V带型号,主要取决于 A 。
A. 带传递的功率和小带轮转速B. 带的线速度C. 带的紧边拉力D. 带的松边拉力5. 带传动的中心距过大时,会导致 D 。
A. 带的寿命缩短B. 带的弹性滑动加剧C. 带的工作噪声增大D. 带在工作时出现颤动1. 设计一对软齿面减速齿轮传动,从等强度要求出发,选择硬度时应使__B_。
A.大、小齿轮的硬度相等B.小齿轮硬度高于大齿轮硬度C.大齿轮硬度高于小齿轮硬度D.小齿轮用硬齿面,大齿轮用软齿面2.对于软齿面的闭式齿轮传动,其主要失效形式为____C____。
A.轮齿疲劳折断B.齿面磨损C.齿面疲劳点蚀 D.齿面胶合3.对于开式齿轮传动,在工程设计中,一般_____D___。
机械基础(第1单元)

• 利用加减平衡力系公理可以推导出力的可传性原理,即作用于刚体上的 力,可沿其作用线移至刚体上任一点而不改变其对刚体的作用效果。
• 例如,假设刚体上A点作用一力F,如左下图所示,如果在力F的作用线 上任取一点B,在B点加一平衡力系(F1、F2),使F1=-F2=F,如中 间下图所示。根据加减平衡力系公理,这样做并不改变原力对刚体的作 用效果。此时,F2与F组成一对平衡力系,根据二力平衡公理,可将此 二力从力系中减去,则相当于将力F沿着它的作用线移至了B点,而且 力F不改变对刚体的作用效果。因此,对于刚体来说,力的可传性原理 成立。
• P= P有+ P无 • η= P有/ P
第三节 约束、约束力、力系和受力图的应用
• 一、约束与约束力
• ●凡是对一个物体的运动或运动 趋势起限制作用的其他物体,都 称为这个物体的约束。
• ●约束对物体的作用力称为约束 力。
• ●与约束力相对应,使物体产生 运动或运动趋势的力,称为主动 力(在工程上又称为载荷),如 物体的重力、风力、压力、零件 的载荷等。
第一节 力的概念与基本性质
• 四、力的基本性质 • 力的基本性质由静力学公理来说明。静力学公理是整个静力学的基础,
反映了力所遵循的客观规律,是进行构件受力分析、研究力系简化和力 系平衡的理论依据。 • 1.二力平衡公理 • 二力平衡公理(或二力平衡条件):作用在刚体上的两个力,使刚体处 于平衡状态的充分和必要条件是这两个力作用在同一直线上,而且它们 大小相等、指向相反,如下图所示。 • 二力平衡公理适用于刚体,对于变形体则不完全适用。
• 3.力的平行四边形法则 • 力的平行四边形法则:作用在物体上同一点的两个力,其合力也作用
机械考研知识点总结

机械考研知识点总结一、工程力学工程力学是从物质运动的本质和物体受力的规律出发,研究物体静力学、运动学、动力学、动力学和材料力学等基础理论和方法。
力的三要素:大小、方向和作用点;力的作用形式:集中力和分布力;力的合成:几何法、平行四边形法、广义法则;平衡问题:平衡、静平衡、几何法和代数法,机构平衡等;公式导出:竖杆稳,水平杆稳,直杆倾斜,斜杆倾斜;杆的内力:法向力和切向力;连接器的内力;力矩:力矩的概念、力矩的计算和力矩的平衡;整体平衡:平衡点和平衡台;线束节点法等;最大内力、最大弯矩;动力问题:加速度和速度等基本概念,圆周运动、等速圆周运动等。
二、材料力学(1) 轴向力、剪切力和弯矩的作用下梁材料受力情况及计算方法;(2) 弯矩梁在轴向力、剪切力和弯矩的共同作用下的受力及计算方法;(3) 热应力与热应力引起的应力应变及变形规律;(4) 梁的横截面受制作用下的受力及杆件受力情况与计算方法;(5) 束制下横截面受力及计算方法;(6) 梁的复杂受力情况及计算方法;(7) 受拉、受压、受折、屈曲等受力及计算方法;三、机械设计(1) 轴上零件的设计;(2) 螺纹设计;(3) 键槽设计;(4) 联轴器设计;(5) 弹簧设计;(6) 紧定与公差设计;(7) 装配与连接设计;(8) 机械连接的设计;(9) 机械速度与动力传递的设计;(10) 机械零部件的设计。
四、机械制造基础(1) 机械基本概念;(2) 切削原理;(3) 切削力与切削热;(4) 刀具与刀具运动;(5) 刀具功能与选择;(6) 刀塞;(7) 刀具材料;(8) 刀具磨损;(9) 机床的分类;(10) 机床主要部件的工作原理;(11) 机床的主轴与动力传动;(12) 机床的主要运动;(13) 机床的辅助装置;(14) 机床安全操作;(15) 机床保养与维修。
五、流体力学(1) 空气动力学;(2) 空气阻力;(3) 空气静力学;(4) 空气压力计算;(5) 水动力学;(6) 管道水流压力计算;(7) 其他流体力学概念。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
第一讲 机械基础基本概念
学习目标及考纲要求
1. 了解机械、机器、机构、构件、零件的概念。
ﻫ2. 理解机器与机构、构件与零件的区别。
3. 掌握运动副的概念,熟悉运动副的类型,了解其使用特点,同时能举出应用实例。
知识梳理
一、机器和机构
1.机器
(1)任何机器都是由许多实物(构件)组合而成的。
(2)各运动实体之间具有确定的相对运动。
(3)能代替或减轻人类的劳动,完成有用的机械功或实现能量的转换。
发动机:将非机械能转换成机械能的机器。
电动机:电能→机械能、内燃机:热能→机械能
空气压缩机:气压能→机械能
ﻩ
工作机:用来改变被加工物料的位置、形状、性能、和状
态的机器。
如机床、纺织机、轧钢机、输送机、汽车、飞机等。
2.机构
(1)任何机器都是由许多实物(构件)组合而成的。
(2)各运动实体之间具有确定的相对运动。
相同点:从结构与运动角度来看,机器与机构是相同的。
不同点: 区别主要在于功用不同,机器的主要功用是利用机械能做功或实现能量转
换,
机构的主要功用在于传递或改变运动的形式。
3. 机器的组成
动力部分:机器动力的来源。
如电动机、内燃机和空气压缩机等。
传动部分:将动力部分的运动和动力传递给工作部分的中间环节。
如齿轮传
动。
工作部分:直接完成机器工作任务的部分,通常处于整个传动装置的终端,其
结
构形式取决于机器的用途。
如金属切削机床的主轴、拖板、工作台
等。
自动控制部分:智能部分(与近代机器的区别)
二、构件和零件
1.构件
⑴定义:构件是机构的运动单元体,也就是相互之间能作相对运动的物体。
固定构件:又称机架,一般用来支承运动构件,通常是机器的基体
或机座,例如各类机床的床身。
主动件:带动其他可动构件运动的构件。
运动构件
从动件:机构中除了主动件以外随着主动件运动而运
动的构件。
2.零件
定义:零件是构件的组成部分,是机器中的制造单元。
3.构件与零件联系与区别
联系:构件可以是一个零件,也可以是几个零件组成。
区别:构件是运动的单元体,零件是加工制造的单元体。
三、运动副
1.运动副概念
定义:两构件直接接触,又能产生一定相对运动的连接称为运动副。
2.运动副类型
转动副:两构件只能绕某一轴线作相对转动的运动副。
低副移动副两构件只能作相对直线移动的运动副。
(面接触)
按接触形螺旋副两构件只能沿轴线作相对螺旋运动的运动副。
式的不同
高副
(点、线接触)
3.低副和高副的特点
低副:面接触,容易制造和维修,承受载荷时单位面积压力较低,不能传递较复杂的运动,效率低、摩擦大。
高副:点或线接触,承受载荷时单位面积压力较高,两构件接触处容易磨损,寿命短,制造和维修也较困难,能传递较复杂的运动。
4.低副机构和高副机构
机构中所有运动副均为低副的机构称为低副机构。
机构中至少有一个运动副是高副的机构称为高副机构。
四、机构运动简图
简单线条和符号来表示构件和运动副,并按比例绘制出各运动副的位置。
这种表达机构各构件间相对运动关系的简化图形,称为机构运动简图。
1.分析机构,找出主动件、机架和各构件间运动副类型。
2.选取与构件运动平面平行的面做作图平面。
3.用简单线条代替各构件,用符号代替运动副,相互联接而成。
典例精析
【例1】下列实物:缝纫机、内燃机、齿轮减速器、机械钟表、台虎钳、台钻、数控机床、飞机、千斤顶;其中哪些是机器?哪些是机构?
答:本题解题的关键是:机器的主要功用是利用机械能做功或实现能量的转换;机构的主要功用在于传递或转变运动的形式。
所以,本题正确的答案为缝纫机、内燃机、台钻、数控机床、飞机为机器;齿轮减速器、机械钟表、台虎钳、千斤顶为机构。
【例2】整体式连杆既是构件也是零件。
( )ﻫ分合式连杆既是构件也是零件。
()
图1-1-1
答:本题解题的关键是:构件是运动单元,零件是制造单元。
所以,左图整体式连杆是运动的单元体,也是加工制造的最小单元,因此既是构件也是零件。
右图分合式连杆是运动的单元体,但不是加工制造的单元(螺栓、螺母、连杆盖、连杆
体是加工制造单元),因此它不是零件。
【例3】图示机构运动简图,分析运动副情况。
答:本题解题的关键是:运动副的类型。
构件1——连杆构件2——曲轴
构件3——活塞
共有4个运动副:
构件AB、BC——转动副
构件BC、滑块C——转动副
构件AB、铰链A ——转动副
滑块C、机架——移动副
同步精练
一、填空题
1.从角度看,机器和机构两者没区别。
2.机器和机构都是由许多组成,各构件间具有。
3.机器和机构的区别在于不同,机构在于 ,机器
在于。
4.构件是的单元,零件是的单元
5.运动副是两构件相互接触而形成的连接,按不同分类,可分
为低副和高副,低副作接触,高副作接触。
常见低副有副、
__________副、副。
6.低副机构中,所有运动副均为 ,高副机构中,至少有一个运动副为。
7.机器的组成包括部分、部分、部分、部分。
其中
车床的主轴、工作台属于部分,机床的变速箱属于部分。
二、判断题
8.两构件直接接触而组成的连接就是运动副。
( )
9.一个机器可以只含有一个机构,也可以由数个机构组成。
( )
10.自行车运动时,轮子运动,故轮上钢丝也在运动,钢丝是构件。
( )
11.构件一定是零件。
()
12.机构是用来传递运动和动力的构件系统。
( )
13.火车运动时,火车的车轮与钢轨的顶面相接触,它们组成一个移动副。
() 14.低副由于是滑动摩擦,故接触处比高副更易磨损。
( )
15.固定床身的螺栓和螺母组成螺旋副。
( )
三、选择题
16.以下不属于机器的是( )
A.普通自行车B.普通车床 C.汽车 D.洗衣机
17.机器与机构总称为()
A.机器
B.机构
C.机械D.机床
18.内燃机中活塞与连杆之间的连接属于( ),活塞与缸壁之间的连接属于( )。
A.移动副 B.转动副C.螺旋副 D.高副
19.台式虎钳中螺杆和螺母组成的运动副是( )。
A.转动副B.移动副 C.高副D.螺旋副
20.机器的工作部分处于整个行动的终端,其结构形式取决于( )。
A.动力装置 B.传动装置 C.控制装置 D.机器的用途21.( )构成机械的最小单元,也是制造机械的最小单元。
A. 机器
B. 零件 C.构件D. 机构
22.效率较高的运动副的接触形式是( )
A.铰链连接 B.拖板在导轨上移动C.凸轮接触D.活塞在气缸内运动
23.连杆机构属于机器的( )
A.动力部分B.传动部分C.工作部分 D.控制部分
24.以下属于构件的是( )
A.曲轴B.螺旋传动C.带传动 D.单缸内燃机
四、综合题
25.如图1-1-3所示的单缸四冲程内燃机,由汽缸体1、活塞2、连杆3、曲轴4、齿轮5和6、凸轮7、顶杆8等组成。
试分析并回答下列问题:
(1)内燃机是 (
填“机器”或“机构”);
(2)内燃机中的典型机构有(至少2个);
(3)内燃机中的典型零件有(至少3个);
(4)图中曲轴是(填“零件”、“构件”、“零件或构件”);连杆是
(填“零件”、“构件”);若为构件,则由等主要零件组成。
图1-1-3。
