云台参数设置与巡航轨迹设置 2

大华硬盘录像机云台设置使用说明书

大华硬盘录像机云台设置使用说明书一、云台的操作〔设置〕在DVR的用户界面上依次选择“系统设置”和“云台把握” 就进入了云台设置窗口。

如下：① 通道：选择通道号② 协议：选择云台协议③ 地址：对应通道球机的地址④ 后四项需依据实际状况进展设置〔参考协议文档或说明书〕二、云台的操作〔把握〕DVR多画面时，将鼠标移到某通道上，右键菜单中选择“云台把握”，即可激活该通道的云台把握窗口或当DVR处于单画面时，右键菜单中选择“云台把握”，即可激活当前通道的云台把握窗口.通过“页面切换”按钮一共可以切换出3个页面云台的操作〔把握〕◆菜单把握页面。

对球机菜单进展操作的页面根本把握页面。

包括方向和镜头的把握，并可通过“设置”按钮激活预置点，模式，线扫，点间巡航设置窗口。

◆扩展把握页面包括预置点，模式，线扫，水平旋转，点间巡航，关心开关以及灯光的把握功能。

云台的操作〔把握〕如以以以下图所示：◆变倍可将拍摄到的画面放大或者缩小◆聚焦可调整焦距，调整被拍摄画面的清楚度◆光圈可调整光圈的翻开程度，避开光线太强或太暗导致画面不清楚云台的操作〔把握〕在所拍摄的画面上用鼠标画一个矩形，则云台〔球机〕将以所画矩形的中心点作为整个屏幕的中心点进展方向调整，并且依据所画矩形的大小，进展变倍聚焦的操作。

所画矩形越小，则放大倍数越高点击“SIT”后进入全屏模式，便可用鼠标在画面上任凭绘制矩形绘制矩形时，鼠标从上到下得拖动是放大，鼠标从下到上得拖动是缩小.云台的操作〔预置点设置〕预置点可以记录下某一个时刻云台〔球机〕的姿势，并为其赐予一个编号，并且在需要的时候依据这个编号让球机恢复对应的姿势。

云台的操作〔预置点去除〕云台的操作〔预置点调用〕将假设干个预置点编排成一组，并赐予一个组编号。

开头点间巡航时依据组编号逐个循环调用该组内的预置点云台的操作〔去除巡航点〕云台的操作〔开头巡航〕模式似乎录音机一样，能把一段手动把握云台〔球机〕的过程录制下来，需要的时候可以回放这一段动作。

大华硬盘录像机云台设置使用说明书

大华硬盘录像机云台设置使用说明书一、云台的操作（设置）在DVR的用户界面上依次选择“系统设置”和“云台控制”就进入了云台设置窗口。

如下：①通道：选择通道号②协议：选择云台协议③地址：对应通道球机的地址④后四项需根据实际情况进行设置（参考协议文档或说明书）二、云台的操作（控制）DVR多画面时，将鼠标移到某通道上，右键菜单中选择“云台控制”，即可激活该通道的云台控制窗口或当DVR处于单画面时，右键菜单中选择“云台控制”，即可激活当前通道的云台控制窗口.通过“页面切换”按钮一共可以切换出3个页面云台的操作（控制）◆菜单控制页面。

对球机菜单进行操作的页面基本控制页面。

包括方向和镜头的控制，并可通过“设置”按钮激活预置点，模式，线扫，点间巡航设置窗口。

◆扩展控制页面包括预置点，模式，线扫，水平旋转，点间巡航，辅助开关以及灯光的控制功能。

云台的操作（控制）如下图所示：◆变倍可将拍摄到的画面放大或者缩小◆聚焦可调整焦距，调节被拍摄画面的清晰度◆光圈可调节光圈的打开程度，避免光线太强或太暗导致画面不清楚云台的操作（控制）在所拍摄的画面上用鼠标画一个矩形，则云台（球机）将以所画矩形的中心点作为整个屏幕的中心点进行方向调整，并且根据所画矩形的大小，进行变倍聚焦的操作。

所画矩形越小，则放大倍数越高点击“SIT”后进入全屏模式，便可用鼠标在画面上随意绘制矩形绘制矩形时，鼠标从上到下得拖动是放大，鼠标从下到上得拖动是缩小.云台的操作（预置点设置）预置点可以记录下某一个时刻云台（球机）的姿态，并为其赋予一个编号，并且在需要的时候根据这个编号让球机恢复对应的姿态。

云台的操作（预置点清除）云台的操作（预置点调用）将若干个预置点编排成一组，并赋予一个组编号。

开始点间巡航时根据组编号逐个循环调用该组内的预置点云台的操作（清除巡航点）云台的操作（开始巡航）模式好像录音机一样，能把一段手动控制云台（球机）的过程录制下来，需要的时候可以回放这一段动作。

海康威视球机巡航应用设置方法精编WORD版

海康威视球机巡航应用设置方法精编W O R D版IBM system office room 【A0816H-A0912AAAHH-GX8Q8-GNTHHJ8】海康威视球机巡航应用设置方法如果您现在使用球机还只会上下左右控制，那您真的out了，预置点是什么?巡航怎么设?海康威视一级代理华安瑞成小编来教你玩转海康威视球机，最通俗易懂的设置方法，巡航就是那么简单!现在您的身旁有海康威视录像机和海康威视球机，跟着小编一起来看看在海康威视录像机上，预置点和巡航怎么设，如果身边没有海康威视录像机和球机?没关系，收藏本攻略，去现场再也不怕设置不成功啦!一、预置点设置海康威视录像机上进行操作，选择"主菜单→通道管理→云台配置"。

进入"云台配置"界面。

预置点设置三步走1. 使用云台方向键将图像旋转到需要设置预置点的位置2. 在"预置点"框中，输入预置点号3. 单击"设置"，完成预置点的设置重复以上操作,输入不同的预置点号，可设置更多预置点。

预置点调用进入云台控制模式，有两种方法可以实现。

方法一"云台配置"界面下，单击"PTZ"。

方法二预览模式下，单击通道便捷菜单"云台控制"、鼠标右键选择"云台控制"或按下前面板的"云台控制"键都可以进入云台控制模式。

预置点1. 选择"常规控制"属性页2. 输入预置点编号3. 单击"调用预置点"，即可正常调用预置点二、海康威视球机巡航设置在设置巡航路径之前，需要设置2个以上的预置点。

最简单的设置方法海康威视球机可支持一键巡航功能，可按照1~32号的预置点顺序自动执行巡航操作。

某个预置点没有设置时，将直接跳过。

云台控制模式下，进入常规控制界面：一键巡航模拟球机：调用46号预置点可启用一键巡航。

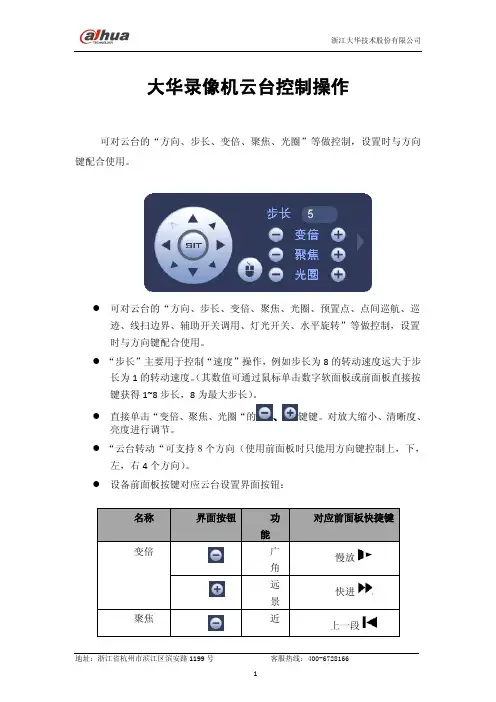

大华录像机云台控制操作

大华录像机云台控制操作可对云台的“方向、步长、变倍、聚焦、光圈”等做控制，设置时与方向键配合使用。

●可对云台的“方向、步长、变倍、聚焦、光圈、预置点、点间巡航、巡迹、线扫边界、辅助开关调用、灯光开关、水平旋转”等做控制，设置时与方向键配合使用。

●“步长”主要用于控制“速度”操作，例如步长为8的转动速度远大于步长为1的转动速度。

（其数值可通过鼠标单击数字软面板或前面板直接按键获得1~8步长，8为最大步长）。

●直接单击“变倍、聚焦、光圈“的、键键。

对放大缩小、清晰度、亮度进行调节。

●“云台转动“可支持８个方向（使用前面板时只能用方向键控制上，下，左，右4个方向）。

●设备前面板按键对应云台设置界面按钮：慢放快进上一段快速定位在方向的中间是快速定位键，只有支持该功能的协议才可以使用，而且只能用鼠标控制。

步骤1单击进入快速定位页面。

步骤2在界面上单击一点，云台会转至该点且将该点移至屏幕中央。

步骤3支持变倍功能。

在快速定位页面用鼠标进行拖动，拖动的方框支持4～16倍变倍功能，如果变大，则按住鼠标由上往下拖动，如果变小，则按住鼠标由下往上拖动。

拖动的方框越小变倍数越大，反之越小。

单击“云台控制主界面”中的展开菜单，可设置和调用“预置点”、“点间巡航”、“巡迹”、“线扫边界”等。

云台控制菜单示意图单击，进入“云台设置”界面，设置“预置点、点间巡航、巡迹和线扫边界”，如下图所示。

1、云台功能设置“预置点”的设置：步骤1进入“云台设置”界面，单击“预置点”页签。

步骤2通过方向按钮转动摄像头至需要的位置。

步骤3在预置点输入框中输入预置点值。

步骤4单击“设置”保存。

●“点间巡航”的设置：步骤1进入“云台设置”界面，单击“点间巡航”页签。

步骤2在“巡航线路”输入框中输入巡航路线值。

步骤3在预置点输入框中输入预置点值，单击“增加预置点”，即为在该巡航路线中增加了一个预置点。

●“巡迹”的设置：步骤1进入“云台设置”界面，单击“巡迹”页签步骤2单击“巡迹”，并将这一过程记录为巡迹X。

大华硬盘录像机云台设置使用说明书

创作编号：GB8878185555334563BT9125XW创作者：凤呜大王*大华硬盘录像机云台设置使用说明书一、云台的操作（设置）在DVR的用户界面上依次选择“系统设置”和“云台控制”就进入了云台设置窗口。

如下：①通道：选择通道号②协议：选择云台协议③地址：对应通道球机的地址④后四项需根据实际情况进行设置（参考协议文档或说明书）二、云台的操作（控制）DVR多画面时，将鼠标移到某通道上，右键菜单中选择“云台控制”，即可激活该通道的云台控制窗口或当DVR处于单画面时，右键菜单中选择“云台控制”，即可激活当前通道的云台控制窗口.通过“页面切换”按钮一共可以切换出3个页面云台的操作（控制）◆菜单控制页面。

对球机菜单进行操作的页面基本控制页面。

包括方向和镜头的控制，并可通过“设置”按钮激活预置点，模式，线扫，点间巡航设置窗口。

◆扩展控制页面包括预置点，模式，线扫，水平旋转，点间巡航，辅助开关以及灯光的控制功能。

云台的操作（控制）如下图所示：◆变倍可将拍摄到的画面放大或者缩小◆聚焦可调整焦距，调节被拍摄画面的清晰度◆光圈可调节光圈的打开程度，避免光线太强或太暗导致画面不清楚云台的操作（控制）在所拍摄的画面上用鼠标画一个矩形，则云台（球机）将以所画矩形的中心点作为整个屏幕的中心点进行方向调整，并且根据所画矩形的大小，进行变倍聚焦的操作。

所画矩形越小，则放大倍数越高点击“SIT”后进入全屏模式，便可用鼠标在画面上随意绘制矩形绘制矩形时，鼠标从上到下得拖动是放大，鼠标从下到上得拖动是缩小.云台的操作（预置点设置）预置点可以记录下某一个时刻云台（球机）的姿态，并为其赋予一个编号，并且在需要的时候根据这个编号让球机恢复对应的姿态。

云台的操作（预置点清除）云台的操作（预置点调用）创作编号：GB8878185555334563BT9125XW创作者：凤呜大王*云台的操作（点间巡航）将若干个预置点编排成一组，并赋予一个组编号。

海康威视设置球机预置点巡航的方法

海康威视设置球机预置点巡航的方法球机设置预置点巡航，是球机安装完成后需要进行的一项基本设置，但是有些第一次安装球机的朋友，可能需要参考一下，下面我们直接来看看设置的流程。

在录像机登录后台界面，找到「云台配置」界面，具体路径为：「主菜单」→「通道管理」→「云台配置」。

登录进去会是某一个具体的通道下，可以预览到画面。

先设置预置点：预置点就是事先设置好的监控目标区域。

通过画面下方的控制小键盘来将画面调到你想要预设的位置，在左侧「预置点」后面填上预置点序号1，然后点击预置点下方的「设置」，就是调好一个预置点。

预置点可以调监控画面的上下左右，变倍，变焦，光圈参数。

重复上面操作就可以设置预置点2，预置点3……了。

设置好的预置位可以保存在终端监控云台的解码器上。

这样我们就可以通过控制设备的调用命令来调出需要监视的位置。

就是预置点的调用了。

预置点调用，在进入云台控制模式后，有两种方法可以实现，一种是「云台配置」界面下，点击「PTZ」。

PTZ:是Pan/Tilt/Zoom 的简写，代表云台全方位（左右/上下）移动及镜头变倍、变焦的控制。

另一种方法是在预览模式下，点击「云台控制」按下前面板的云台控制键可以进入。

进入界面后，选择「常规控制」，输入你想调用的预置点编号，点击「调用预置点」，就可以调用出来查看或编辑修改了。

我们在设置两个或两个以上预置点的情况下，就可以把这些预置点设置自动巡航。

同样的在「云台配置」菜单下，有「巡航」→「设置」，打开后可以设置巡航的停留时间和巡航速度。

一键巡航调用，如果模拟球机调用46号预置点位即可启用一键巡航；如果是网络球机，那么就调用38号或者98号预置点可启动一键巡航。

大华硬盘录像机云台设置使用说明书

大华硬盘录像机云台树立使用证明书籍之阳早格格创做一、云台的收配（树立）正在DVR的用户界里上依次采用“系统树立”战“云台统造”便加进了云台树立窗心.如下：①通讲：采用通讲号②协议：采用云台协议③天面：对于应通讲球机的天面④后四项需根据本质情况举止树立（参照协议文档大概证明书籍）二、云台的收配（统造）DVR多画里时，将鼠标移到某通讲上，左键菜单中采用“云台统造”，即可激活该通讲的云台统造窗心大概当DVR处于单画里时，左键菜单中采用“云台统造”，即可激活目前通讲的云台统造窗心.通过“页里切换”按钮一共不妨切换出3个页里云台的收配（统造）◆菜单统造页里.对于球机菜单举止收配的页里基础统造页里.包罗目标战镜头的统造，并可通过“树立”按钮激活预置面，模式，线扫，面间巡航树立窗心.◆扩展统造页里包罗预置面，模式，线扫，火仄转化，面间巡航，辅帮开闭以及灯光的统造功能.云台的收配（统造）如下图所示：◆变倍可将拍摄到的画里搁大大概者缩小◆散焦可安排焦距，安排被拍摄画里的浑晰度◆光圈可安排光圈的挨开程度，预防光芒太强大概太暗引导画里没有领会云台的收配（统造）正在所拍摄的画里上用鼠标画一个矩形，则云台（球机）将以所画矩形的核心面动做所有屏幕的核心面举止圆背安排，而且根据所画矩形的大小，举止变倍散焦的收配.所画矩形越小，则搁大倍数越下面打“SIT”后加进齐屏模式，即可用鼠标正在画里上随意画造矩形画造矩形时，鼠标从上到下得拖动是搁大，鼠标从下到上得拖动是缩小.云台的收配（预置面树立）预置面不妨记录下某一个时刻云台（球机）的姿态，并为其给予一个编号，而且正在需要的时间根据那个编号让球机回复对于应的姿态.云台的收配（预置面扫除）云台的收配（预置面调用）云台的收配（面间巡航）将若搞个预置面编排成一组，并给予一个组编号.开初面间巡航时根据组编号逐个循环调用该组内的预置面云台的收配（扫除巡航面）云台的收配（开初巡航）云台的收配（录造模式）模式佳像录音机一般，能把一段脚动统造云台（球机）的历程录造下去，需要的时间不妨回搁那一段动做.云台的收配（回搁模式）云台的收配（线扫鸿沟设定）线扫需要设定左鸿沟战左鸿沟，开初线扫时镜头便会正在二个鸿沟之间反复扫描.云台的收配（线扫）云台的收配（火仄转化）火仄转化不妨让云台（球机）按一个目标没有断匀速转化云台的收配（辅帮开闭）云台（球机）提供了一组辅帮开闭，用编号去辨别，可调用雨刷，夜视，除霜等辅帮功能.简曲对于应闭系请参照简曲协议.云台的收配（灯光）灯光功能虽属于辅帮功能，但是由于使用比较一致，所以单独动做了一个功能.使用该功能不妨挨开云台（球机）的白中灯大概一般照明灯光云台的收配（菜单收配）用去对于云台（球机）菜单举止收配，包罗加进，退出，确认与消，以及菜单目标采用如果目前协议收援菜单收配，则可通过“页里切换”按钮加进菜单统造页里.正在云台统造界里面打【树立】加进功能树立菜单，界里如下：功能树立界里1、预置面设定某圆背为预置面，调用该预置面值，云台自动转化到设定圆背.1）预置面树立树立某圆背为预置面，步调如下：第一步：通过目标键将云台转化到预置面位子，面树立键加进；第二步：面打预置面按钮，正在预置面输进框中输进预置面“值”（为预置面树立一个名字，比圆1、2）；第三步：面打树立键，完成树立，即预置面值与预置面位子相对于应.扫除预置面：输进预置面“值”，面打扫除预置面按钮，扫除该预置面树立.2）预置面调用面打页里切换键，加进云台操控界里.正在值输进框中输进预置面的“值”，面打预置面按钮，即云台运止到相映预置面.云台操控界里2、面间巡航多个预置面连交而成的巡航线路，调用面间巡航，云台正在树立的巡航线路上反复运止.1）面间巡航树立巡航线路为多个预置面连交而成的巡航轨迹，树立步调如下：第一步：通过目标键将云台转化到指定圆背，面打树立键加进第二步：面打面间巡航钮，正在巡航线路对于话框输进巡航线路值，正在预置面对于话框输进预置面值，面打减少预置面键，即树立指定圆背为面间巡航的预置面之一；也可减少战简略已经树立完成巡航门路的预置面第三步：沉复第一步战第二步收配，曲到树立出指定巡航线路的所有预置面扫除预置面：输进预置面数，面打扫除预置面按钮，扫除该预置面树立.扫除巡航线路：输进巡航线路数，面打扫除巡航线路按钮，扫除该扫除巡航线路面树立.面间巡航树立：2）面间巡航调用面打页里切换键，加进云台操控界里.正在值输进框中输进面间巡航值，面打面间巡航按钮，即云台正在巡航门路上反复运止.面打停止键停止巡航.3、巡迹通过收配云台，树立一条巡迹门路，调用巡迹，云台正在树立的巡迹线路上反复运止.1）巡迹树立巡迹门路树立，步调如下：第一步：面打树立键，；第二步：面打巡迹按钮，正在巡迹值输进框中输进巡迹值；第三步：面打开初键，加进页里，举止变倍、散焦、光圈大概目标等一系列的收配，面打树立键返回；第四步：面打中断键完成树立.即巡迹值与相映门路相对于应，左键退出树立页里.巡迹树立2）巡迹调用面打页里切换键，加进云台操控界里.正在值输进框中输进巡迹数，面打巡迹按钮，即云台根据树立门路举止运止.面打目标键停止.4、线扫鸿沟正在火仄线上，树立一条门路，调用线扫，云台根据树立的门路举止反复运止.1）线扫树立树立某一段火仄弧线为云台搜索的轨迹，步调如下：第一步：正在图5.1，操控目标键将云台转化到指定圆背，面打树立键加进，选定左鸿沟，第二步：操控圆背键采用指定位子，面打树立键加进，选定左鸿沟面，返回；第三步：完成树立，即树立位子为左鸿沟战左鸿沟.注:安排鸿沟正在共一火仄线，将根据云台从左鸿沟面沿反目标转化到左鸿沟面，举止循环转化；安排鸿沟没有正在共一火仄线，云台只正在与左鸿沟面贯串的火仄轨迹线的终端动做左鸿沟面，从左边界面沿反目标转化到左鸿沟面，举止循环转化.线扫鸿沟2）线扫调用面打页里切换键，加进云台操控界里.面打线扫按钮，云台根据树立的门路举止反复运止.面打停止键停止线扫.5、火仄转化面打火仄转化按钮，云台举止火仄转化（相对于摄像头本有的位子举止火仄转化）.面打停止键停止6、翻转面打火仄转化按钮，云台举止翻转.7、复位云台沉新开用，所有树立的数据置整.。

云台控制设置说明

枯藤老树昏鸦，小桥流水人家，古道西风瘦马。

夕阳西下，断肠人在天涯。

云台控制设置说明目录1.云台设置 (2)2. 云台操作 (2)2.1云台配置的【预置点】设置： (4)2.2云台配置的【点间巡航】设置： (4)2.3云台配置的【巡迹】设置： (5)2.4云台配置的【线扫边界】设置： (5)1.云台设置在DVR的用户界面依次打开【主菜单】->【外设管理】->【云台配置】，就进入了云台设置界面，如图1所示：图 1【通道】：选择DVR的通道号；【协议】：选择云台协议；【地址】：选择对应通道球机的地址位；【波特率】：选择对应通道球机的波特率；【数据位】、【停止位】、【校验】可遵从默认设置。

2.云台操作在DVR的通道界面，右键，选择【云台控制】，如图2所示：图 2弹出的云台控制界面如图3所示：图 3在相应通道上右键选择云台控制功能即可激活相应通道的云台控制窗口；可通过【页面切换】来实现如下三个界面的切换：界面1 界面2 界面3界面1：基本控制界面，包括方向和镜头的控制，并可通过【设置】按钮激活预置点、点间巡航、寻迹、先扫边界，如图4所示：图 4界面2和界面3：扩展控制界面，包括对预置点、巡迹、点间巡航、线扫、水平旋转、翻转、复位及辅助灯光开关的控制功能；2.1云台配置的【预置点】设置：预置点设置可以记录下某一时刻云台的位置，并为该位置赋予一个编号，我们可以通过调用该编号来恢复云台那个时刻的位置，配置界面如下图所示（步骤从左往右）：2.2云台配置的【点间巡航】设置：可以将若干个预置点编成一个组，然后赋予该组一个编号，我们可以通过调用该编号来逐个循环的调用该组内设置的预置点，配置界面如下图所示（步骤从左往右）：2.3云台配置的【巡迹】设置：通过巡迹功能可以将云台转动的线路设置成一条轨迹，并赋予该轨迹一个编号，通过调用该编号来激活该条轨迹，配置界面如下图所示（步骤从左往右）：2.4云台配置的【线扫边界】设置：通过设置一个左边界和一个右边界，然后通过线扫功能来实现两个边界的来回巡航，配置界面如下图所示（步骤从左往右）：。

6、录像机点间巡航设置

录像机点间巡航设置
1、在球机对应的通道画面上点右键，选择云台控制
2、云台控制界面如下，选择设置，进入设置界面
3、选择预置点，在预置点后面的数字里输入1，点设置即可把当前云台位置设置为预置点1，设置完成会再回到云台控制页面，通过方向键将云台转到到下个需设置的位置，依次添加其它预置点
在设置界面选中点间巡航，巡航线路值输入1，设置好预置点的间隔时间（默认是3S），在预置点后面输入设置好的
预置点数值，点增加预置点即可将该预置点添加在巡航线路1里，然后预置点输入其它数值依次添加
在云台控制界面点击页面切换，可以看到如下界面，值的位置输入1，点击点间巡航，就会开始调用巡航线路1，
再次点击停止调用。

大华硬盘录像机云台设置使用说明书

大华硬盘录像机云台设置使用说明书
大华硬盘录像机云台设置使用说明书
一、云台的操作（设置）
在DVR的用户界面上依次选择“系统设置”和“云台
控制”就进入了云台设置窗口。

如下：
①通道：选择通道号
②协议：选择云台协议
③地址：对应通道球机的地址
④后四项需根据实际情况进行设置（参考协议文档或说明书）二、云台的操作（控制）
DVR多画面时，将鼠标移到某通道上，右键菜单中选择“云台控制”，即可激活该通道的云台控制窗口或当DVR处于单画面时，右键菜单中选择“云台控制”，即可激活当前通道的云台控制窗口.
经过“页面切换”按钮一共能够切换出3个页面云台的操作（控制）
◆菜单控制页面。

对球机菜单进行操作的页面
基本控制页面。

包括方向和镜头的控制，并可经过“设置”按钮激活预置点，模式，线扫，点间巡航设置窗口。

◆扩展控制页面
包括预置点，模式，线扫，水平旋转，点间巡航，辅助开关以及灯光的控制功能。

云台的操作（控制）如下图所示：
◆变倍可将拍摄到的画面放大或者缩小
◆聚焦可调整焦距，调节被拍摄画面的清晰度
◆光圈可调节光圈的打开程度，避免光线太强或太暗导致画面不清楚
云台的操作（控制）
在所拍摄的画面上用鼠标画一个矩形，则云台（球机）
将以所画矩形的中心点作为整个屏幕的中心点进行方
向调整，而且根据所画矩形的大小，进行变倍聚焦的
操作。

所画矩形越小，则放大倍数越高
点击“SIT”后进入全屏模式，
便可用鼠标在画面上随意绘制矩形绘制矩形时，鼠标从上到下得拖动是放大，鼠标从下到上得拖动是缩小.
云台的操作（预置点设置）。

无人机运行手册飞行器相机与云台配置与调校

无人机运行手册飞行器相机与云台配置与调校无人机运行手册：飞行器相机与云台配置与调校一、概述随着科技的迅猛发展，无人机在各个领域得到了广泛的应用，特别是在航拍、农业、测绘等行业。

而无人机的飞行器相机和云台的配置与调校对于航拍效果至关重要。

本文将介绍无人机飞行器相机与云台的配置与调校方法，帮助用户更好地进行航拍工作。

二、相机配置1. 检查相机连接首先确保相机连接正常，无松动。

在连接过程中要注意避免刮花相机表面。

2. 设置相机参数根据拍摄需求，设置相机参数，如分辨率、白平衡、曝光等。

调整好参数能够获得更好的拍摄效果。

3. 校准相机在飞行前进行相机校准，确保相机水平和垂直仪表准确。

这样可以避免出现拍摄歪斜等问题。

三、云台配置1. 调整云台平衡在安装云台时要保证其重心平衡，避免云台晃动影响拍摄效果。

2. 设置云台参数根据实际需要设置云台参数，如跟随速度、阻尼等。

合理的设置可以使拍摄更加顺畅。

3. 调整云台稳定性在飞行中校准云台稳定性，避免出现抖动或晃动情况。

四、调校方法1. 水平校准在平整的地面上进行水平校准，确保相机水平仪表准确。

2. 垂直校准同样在平面上进行垂直校准，确保相机垂直仪表准确。

3. 飞行测试在空旷的地方进行飞行测试，检查相机和云台是否正常工作。

五、注意事项1. 飞行前检查在每次飞行前要检查相机和云台的连接是否牢固，避免意外发生。

2. 飞行中注意安全飞行过程中要遵守相关规定，确保周围环境安全。

3. 合理使用模式根据实际需要选择合适的飞行模式，保证拍摄效果。

通过上述介绍，相信大家对于无人机飞行器相机与云台的配置与调校有了更深入的了解。

在实际操作中，要注意细致周密，保证飞行安全、拍摄效果。

希望本文可以帮助到大家更好地进行无人机航拍工作。

大华硬盘录像机云台设置使用说明书

大华硬盘录像机云台设置使用说明书一、云台的操作（设置）在DVR的用户界面上依次选择“系统设置”和“云台控制”就进入了云台设置窗口。

如下：①通道：选择通道号②协议：选择云台协议③地址：对应通道球机的地址④后四项需根据实际情况进行设置（参考协议文档或说明书）二、云台的操作（控制）DVR多画面时，将鼠标移到某通道上，右键菜单中选择“云台控制”，即可激活该通道的云台控制窗口或当DVR处于单画面时，右键菜单中选择“云台控制”，即可激活当前通道的云台控制窗口.通过“页面切换”按钮一共可以切换出3个页面云台的操作（控制）◆菜单控制页面。

对球机菜单进行操作的页面基本控制页面。

包括方向和镜头的控制，并可通过“设置”按钮激活预置点，模式，线扫，点间巡航设置窗口。

◆扩展控制页面包括预置点，模式，线扫，水平旋转，点间巡航，辅助开关以及灯光的控制功能。

云台的操作（控制）如下图所示：◆变倍可将拍摄到的画面放大或者缩小◆聚焦可调整焦距，调节被拍摄画面的清晰度◆光圈可调节光圈的打开程度，避免光线太强或太暗导致画面不清楚云台的操作（控制）在所拍摄的画面上用鼠标画一个矩形，则云台（球机）将以所画矩形的中心点作为整个屏幕的中心点进行方向调整，并且根据所画矩形的大小，进行变倍聚焦的操作。

所画矩形越小，则放大倍数越高点击“SIT”后进入全屏模式，便可用鼠标在画面上随意绘制矩形绘制矩形时，鼠标从上到下得拖动是放大，鼠标从下到上得拖动是缩小.云台的操作（预置点设置）预置点可以记录下某一个时刻云台（球机）的姿态，并为其赋予一个编号，并且在需要的时候根据这个编号让球机恢复对应的姿态。

云台的操作（预置点清除）云台的操作（预置点调用）将若干个预置点编排成一组，并赋予一个组编号。

开始点间巡航时根据组编号逐个循环调用该组内的预置点云台的操作（清除巡航点）云台的操作（开始巡航）模式好像录音机一样，能把一段手动控制云台（球机）的过程录制下来，需要的时候可以回放这一段动作。

大华硬盘录像机云台设置使用说明书

大华硬盘录像机云台设置使用说明书一、云台的操作（设置）在DVR的用户界面上依次选择“系统设置”和“云台控制”就进入了云台设置窗口。

如下：①通道：选择通道号②协议：选择云台协议③地址：对应通道球机的地址④后四项需根据实际情况进行设置（参考协议文档或说明书）二、云台的操作（控制）DVR多画面时，将鼠标移到某通道上，右键菜单中选择“云台控制”，即可激活该通道的云台控制窗口或当DVR处于单画面时，右键菜单中选择“云台控制”，即可激活当前通道的云台控制窗口.通过“页面切换”按钮一共可以切换出3个页面云台的操作（控制）◆菜单控制页面。

对球机菜单进行操作的页面基本控制页面。

包括方向和镜头的控制，并可通过“设置”按钮激活预置点，模式，线扫，点间巡航设置窗口。

◆扩展控制页面包括预置点，模式，线扫，水平旋转，点间巡航，辅助开关以及灯光的控制功能。

云台的操作（控制）如下图所示：◆变倍可将拍摄到的画面放大或者缩小◆聚焦可调整焦距，调节被拍摄画面的清晰度◆光圈可调节光圈的打开程度，避免光线太强或太暗导致画面不清楚云台的操作（控制）在所拍摄的画面上用鼠标画一个矩形，则云台（球机）将以所画矩形的中心点作为整个屏幕的中心点进行方向调整，并且根据所画矩形的大小，进行变倍聚焦的操作。

所画矩形越小，则放大倍数越高点击“SIT”后进入全屏模式，便可用鼠标在画面上随意绘制矩形绘制矩形时，鼠标从上到下得拖动是放大，鼠标从下到上得拖动是缩小.云台的操作（预置点设置）预置点可以记录下某一个时刻云台（球机）的姿态，并为其赋予一个编号，并且在需要的时候根据这个编号让球机恢复对应的姿态。

云台的操作（预置点清除）云台的操作（预置点调用）将若干个预置点编排成一组，并赋予一个组编号。

开始点间巡航时根据组编号逐个循环调用该组内的预置点云台的操作（清除巡航点）云台的操作（开始巡航）模式好像录音机一样，能把一段手动控制云台（球机）的过程录制下来，需要的时候可以回放这一段动作。

[最新]云台设置具体方法

9系列云台设置
1、预置点设置
设置某方位为预置点，步骤如下：
第一步：在图1，通过方向键将云台转动到预置点位置，点设置键进入图2；
图1
图2
第二步：点击预置点按钮，在预置点输入框中输入预置点值；
第三步：点击设置键，然后点击右键返回图1。

移动方向键任意位置完成设置，
第四步：预置点调用。

在图1，点击页面切换键，进入界面如图3。

在值输入框中输入第二步设置的预置点值，然后点击预置点按钮，即云台自动运转到相应预置点。

图3
2、点间巡航（举例设置两个预置点，调用点间巡航，云台在设置的巡航线路上反复运行）
1）点间巡航设置步骤如下：
第一步：在下图4，点击设置键进入图5；
图4
图5
第二步：点击点间巡航钮，在巡航线路对话框输入巡航线路值（自己任意定义），在预置点对话框输入设置好的预置点值之一（预置点的设置方法参考1），点击增加预置点键，然后在预置点对话框输入设置好的预置点第二个值
第三步：点右键返回到图4. 点击页面切换键进入如图6点间巡航调用，输入第二步设置的巡航线路“值”，然后点击“点间巡航”按钮，即云台在巡航路线上反复运转
图6
注：若设置多个预置点进行点间巡航，方法一样。

云台预置点设置[资料]

云台预置点设置
1、首先要确保云台能控制，控制云台需要设置云台的一些参数，参数设置如下：
通道号：是云台所接在硬盘录像机的通道位置，根据云台接在硬盘录像机的某个通道来对应选择哪个。

例如云台接在硬盘录像机的3通道上，那相对应的通道号就是
选择CH3。

协议：跟云台的协议要一致。

波特率：跟云台的波特率一致。

数据位和停止位：一般都是默认成一般云台一样的，所以都不用调，但还是确认一下云台的参数比较好。

校验：硬盘录像机默认不用调。

自动巡航：打开。

打开自动巡航设置，这样预置点才能有效巡航，如果发现不能巡航就要看一下这个选项是否打开。

地址码：设置跟云台一致，有些云台的地址码是3那这个选项就要设置为3
以上设置好后点击确定保存。

2、点击鼠标右键
选择“1”云台控制（当点击鼠标没有发现云台控制这个菜单的时候，是因为您点击了“2”开始巡航，只要点击“停止巡航”云台控制菜单就会出现。

）
3、点击云台控制进去
在出现以上这个控制菜单的时候，在云台停止的时候先点击“3”位置，3是保存预置点的菜单，点击“3”后移动云台位置到下一个点后再点击“3”，再移动云台位置到下一个点，再点击“3”，知道先要设置的点都设置好后，点击“2”，“2”是保存所有参数的。

要注意的是每移动一个点都要点一次“3”，在设置好所以的预置点后再点击“2”保存所以参数。

4、开始巡航
在保存好预置点后退出，再点击鼠标右键
点击开始巡航云台就会根据设置好的预置点巡航。

大华硬盘录像机云台设置使用说明书

大华硬盘录像机云台设置使用说明书一、云台的操纵（设置）在DVR的用户界面上依次选择“系统设置”和“云台控制”就进入了云台设置窗口。

如下：①通道：选择通道号②协议：选择云台协议③地址：对应通道球机的地址④后四项需根据实际情况进行设置（参考协议文档或说明书）二、云台的操纵（控制）DVR多画面时，将鼠标移到某通道上，右键菜单中选择“云台控制”，即可激活该通道的云台控制窗口或当DVR处于单画面时，右键菜单中选择“云台控制”，即可激活当前通道的云台控制窗口.通过“页面切换”按钮一共可以切换出3个页面云台的操纵（控制）◆菜单控制页面。

对球机菜单进行操纵的页面基本控制页面。

包含方向和镜头的控制，并可通过“设置”按钮激活预置点，模式，线扫，点间巡航设置窗口。

◆扩展控制页面包含预置点，模式，线扫，水平旋转，点间巡航，辅助开关以及灯光的控制功能。

云台的操纵（控制）如下图所示：◆变倍可将拍摄到的画面放大或者缩小◆聚焦可调整焦距，调节被拍摄画面的清晰度◆光圈可调节光圈的打开程度，防止光线太强或太暗导致画面不清楚云台的操纵（控制）在所拍摄的画面上用鼠标画一个矩形，则云台（球机）将以所画矩形的中心点作为整个屏幕的中心点进行方向调整，而且根据所画矩形的大小，进行变倍聚焦的操纵。

所画矩形越小，则放大倍数越高点击“SIT”后进入全屏模式，即可用鼠标在画面上随意绘制矩形绘制矩形时，鼠标从上到下得拖动是放大，鼠标从下到上得拖动是缩小.云台的操纵（预置点设置）预置点可以记录下某一个时刻云台（球机）的姿态，并为其赋予一个编号，而且在需要的时候根据这个编号让球机恢复对应的姿态。

云台的操纵（预置点清除）云台的操纵（预置点调用）云台的操纵（点间巡航）将若干个预置点编排成一组，并赋予一个组编号。

开始点间巡航时根据组编号逐个循环调用该组内的预置点云台的操纵（清除巡航点）云台的操纵（开始巡航）云台的操纵（录制模式）模式好像录音机一样，能把一段手动控制云台（球机）的过程录制下来，需要的时候可以回放这一段动作。
