单级单吸离心泵的详细介绍
单级单吸离心泵
长沙自平衡多级泵厂 单级单吸离心泵概述:
单级单吸离心泵,按照国家标准设计通用化程度高。
用于输送不含固体颗粒,粘度类似于水的腐蚀性液体,被输送介质温度一般为20℃~105℃。
泵的最高工作压力为1.6MPa,进口压力不高于0.6MPa。
单级单吸离心泵结构型式:
泵为卧式安装,水平轴向吸入,向上径向吐出。
泵为悬架式结构,检修时不需拆卸进、出口管路,即可退出转子部件进行检修。
泵是通过普通弹性联轴器或加长弹性联轴器与电动机联结,泵的轴封采用软填料密封。
轴承为单列向心球轴承,采用润滑油润滑。
单级单吸离心泵旋转方向:
从电机端看,泵为顺时针方向旋转。
单级单吸离心泵主要零件材质:
过流部件材质一般为普通灰铸铁。
单级单吸离心泵成套范围:
成套供应泵,电动机、公用底座、联轴器等,还提供底阀、止回阀、闸阀。
is系列单级单吸离心泵介绍与原理
IS系列单级单吸离心泵介绍与原理摘要: IS系列单级单吸离心泵, 由于设计原因, 离心泵所用的滚动轴承用机油润滑, 动密封泄漏十分严重, 威胁设备的安全稳定运行, 笔者在几年的工作中, 对轴承箱密封进行多次的小改小革都取得了一定的效果。
但泄漏问题没有彻底解决, 后经过实践改机油润滑为润滑脂润滑, 效果良好。
关键词: 离心泵;润滑;密封;振动离心泵滚动轴承的润滑主要是减小磨擦功耗, 降低磨损率, 同时还起到冷却、防尘、防锈以及吸振等作用。
搞好设备润滑是保证设备正常运转。
减少设备磨损, 防止设备事故, 降低动力消耗, 延长修理周期和使用寿命的有效措施。
我厂焙烧炉循环水系统所使用的离心泵为单级单吸泵, 各种技术参数如下:型号为IS150-125-250, 流量200m3/h, 扬程20m, 轴功率18.5kw, 转速1450r/min。
这类型号的水泵滚动轴承润滑是由30#(冬)或40#(夏)机械润滑油润滑。
由于设计原因动密封泄漏非常严重, 不但造成机油大量浪费, 轴承烧坏, 而且污染环境, 不利于设备的安全运行及文明生产。
在几年的工作中, 为了解决这一问题, 多次进行小改小革。
1.润滑方式改造的历程1.1 毛毡密封改为单层骨架油封原轴承箱密封是用毛毡密封, 示意如图2。
泄漏非常严重, 每台泵耗油量约为300kg/a, 造成大量机油浪费, 地面上油污厚厚一层。
经过改造后, 设备运转正常, 振动位移为0.04mm左右, 轴承外测温度为50℃左右, 每台泵年消耗机油仅需50kg左右。
保持了泵房清洁卫生, 杜绝了由于缺油造成轴承、轴损坏事故的发生, 使设备运行完好。
1.2 单层骨架油封改为双层骨架油封为了使泄漏量更加减少, 根据轴承箱端盖的结构情况, 又提出了改造方案, 把轴承箱端盖内孔加工为Φ65mm通孔。
将单层骨架油封改为双层骨架油封,试运行表明, 这种方法对防止漏油在短期内是非常有效的。
但连续运行6个月以后, 由于骨架油封磨损又会增大泄漏量。
单级单吸离心泵综述
单级单吸离心泵综述单级单吸离心泵是一种常见的离心泵类型,广泛应用于各个工业领域,用于输送液体,包括清水、污水、化学液体、石油和天然气等。
以下是对单级单吸离心泵的综述:1.工作原理:单级单吸离心泵的工作原理基于离心力的作用。
泵通过转子的旋转,在泵腔内产生离心力,使液体从中心吸入,然后通过叶轮的旋转将液体离心出泵腔,并通过出口排出。
2.结构特点:单级单吸离心泵一般由泵体、卧轴、叶轮、密封件、轴承和电机等组成。
泵体负责容纳和引导液体流动,叶轮负责离心出液。
密封件起到密封作用,防止液体泄漏。
电机通过驱动轴承旋转,使泵的叶轮旋转。
3.优点和应用:单级单吸离心泵具有结构简单、体积小、重量轻、运行平稳等优点。
由于其高效、可靠的工作性能,被广泛应用于工业生产领域,如供水、农田灌溉、建筑、石油、化工、制药和食品工业等。
4.运行特点:单级单吸离心泵运行时,流量和扬程与泵的转速和叶轮的直径呈正比。
泵的性能曲线描述了泵在不同工况下的工作性能。
当扬程较高时,泵的效率可能会降低,因此通常需要选择适合具体应用需求的泵型。
5.维护和保养:对于单级单吸离心泵的维护和保养,需要定期检查和保养密封件、轴承、叶轮和泵腔等部件,清洗或更换损坏的部件,并确保电机的正常运转。
此外,还需要定期检查泵的性能,并及时对故障或损坏进行修理或更换。
需要注意的是,在具体应用中,还需要根据工况、介质和操作要求等因素选择适当的单级单吸离心泵类型和材料。
单级单吸离心泵作为一种常见的泵类,具有广泛的应用领域。
它的简单结构、可靠性和高效性使其成为许多工业和民用领域中重要的液体输送设备。
单级单吸离心泵参数
单级单吸离心泵参数
单级单吸离心泵的参数包括流量、扬程、功率、效率和净正吸头等。
1.流量是指单位时间内能够输送的液体的量,通常以立方米/小时为单位。
2.扬程是指离心泵能够克服摩擦阻力、重力、惯性力等产生的阻力作用,在单位时间内提升液体高度的能力,通常以米为单位。
3.功率是指单级单吸离心泵启动时消耗的电能,通常以千瓦为单位。
4.效率是离心泵的输出功率与输入功率之比,通常以百分比表示。
5.净正吸头是指泵在额定流量下,吸入液体时最大能够克服液体的汽蚀现象的吸头高度,通常以米或千帕表示。
在选择单级单吸离心泵时,需要根据实际应用场景和需求来选择相应的型号和参数。

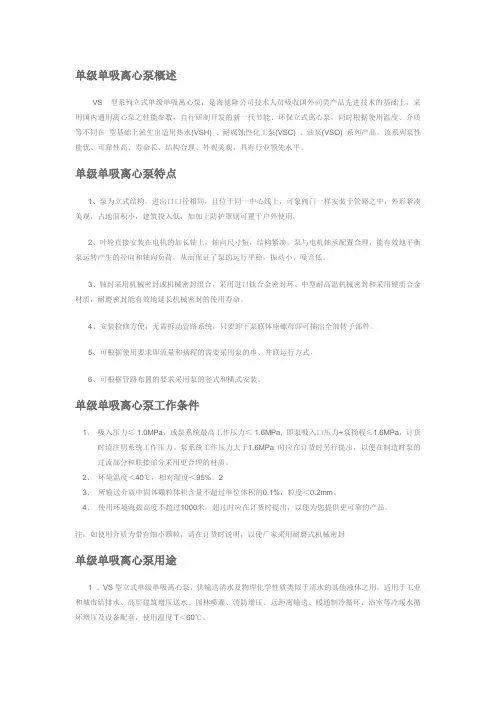

单级单吸离心泵概述
单级单吸离心泵概述VS 型系列立式单级单吸离心泵,是海德隆公司技术人员吸收国外同类产品先进技术的基础上,采用国内通用离心泵之性能参数,自行研制开发的新一代节能、环保立式离心泵,同时根据使用温度、介质等不同在型基础上派生出适用热水(VSH) 、耐腐蚀性化工泵(VSC) 、油泵(VSO) 系列产品。
该系列泵性能优、可靠性高、寿命长、结构合理、外观美观,具有行业领先水平。
单级单吸离心泵特点1、泵为立式结构,进出口口径相同,且位于同一中心线上,可象阀门一样安装于管路之中,外形紧凑美观,占地面积小,建筑投入低,如加上防护罩则可置于户外使用。
2、叶轮直接安装在电机的加长轴上,轴向尺寸短,结构紧凑,泵与电机轴承配置合理,能有效地平衡泵运转产生的径向和轴向负荷,从而保证了泵的运行平稳,振动小、噪音低。
3、轴封采用机械密封或机械密封组合,采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材质,耐磨密封能有效地延长机械密封的使用寿命。
4、安装检修方便,无需拆动管路系统,只要卸下泵联体座螺母即可抽出全部转子部件。
5、可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。
6、可根据管路布置的要求采用泵的竖式和横式安装。
单级单吸离心泵工作条件1、吸入压力≤ 1.0MPa,或泵系统最高工作压力≤ 1.6MPa, 即泵吸入口压力+泵扬程≤1.6MPa,订货时请注明系统工作压力。
泵系统工作压力大于1.6MPa时应在订货时另行提出,以便在制造时泵的过流部分和联接部分采用更合理的材质。
2、环境温度<40℃,相对湿度<95%。
23、所输送介质中固体颗粒体积含量不超过单位体积的0.1%,粒度<0.2mm。
4、使用环境海拔高度不超过1000米,超过时应在订货时提出,以便为您提供更可靠的产品。
注:如使用介质为带有细小颗粒,请在订货时说明,以便厂家采用耐磨式机械密封单级单吸离心泵用途1 、VS型立式单级单吸离心泵,供输送清水及物理化学性质类似于清水的其他液体之用,适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套,使用温度T<60℃。
单级单吸离心泵型号及参数大全
上海沈泉泵阀制造有限公司是集研究、开发、生产、销售和服务为一体的泵阀生产企业。
产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。
一、概述离心泵是一种常见的流体传输设备,广泛应用于农业、工业、建筑等领域。
单级单吸离心泵是其中一种常见的型号,简单易用,适用于输送清洁、低温、高温、腐蚀性、含有固体杂质或纤维状物料的液体。
本文将介绍常见的单级单吸离心泵型号及参数,供读者参考选择。
二、常见型号及参数1. IS型单级单吸离心泵IS型单级单吸离心泵是我国标准型离心泵之一,有IS50-32-125、IS65-50-125、IS80-65-160等多个型号可供选择。
其中,IS50-32-125代表进口口径为50mm,出口口径为32mm,叶轮直径为125mm的IS型泵。
主要参数如下:流量:6.3-400m³/h扬程:5-125m转速:2900r/min或1450r/min功率:0.55-110kW2. IRG型热水循环泵IRG型热水循环泵是专门用于热水循环系统的泵,适用于输送温度在不超过120℃的热水,其主要参数如下:流量:2.5-400m³/h扬程:15-125m转速:2900r/min或1450r/min功率:0.37-90kW3. IHG型化工泵IHG型化工泵是一种化学流体输送泵,适用于输送腐蚀性液体,如酸、碱、盐水等。
其主要参数如下:流量:2.5-400m³/h扬程:15-125m转速:2900r/min或1450r/min功率:0.37-90kW4.ISW卧式管道离心泵ISW卧式管道离心泵是一种供输送清水及物理化学性质类似于清水的其他液体之用,适用于工业和城市给排水,高层建筑增压送水,园林喷灌,消防增压,远距离输送,暖通制冷循环、浴室等冷暖水循环增压及设备配套,使用温度T≤80℃。
主要参数如下:流量:1.1-1450(m3/h)扬程:7-150(m)转速:2900r/min或1450r/min功率:0.75-250(KW)5. IH型化工泵IH型化工泵是一种特殊用途的流体输送泵,适用于输送含有固体颗粒、腐蚀性液体、高温液体等。
单级单吸离心泵
单级单吸离心泵
单级单吸离心泵,水由轴向单面进入叶轮,叶轮只有一个,因此称为单级单吸离心泵。
其特点是,与混流泵、轴流泵相比,扬程较高,流量较小,结构简单,使用方便。
单级单吸离心泵是流动的体和液体,又或者是悬浮颗粒和气体或液体的混合物质,叶片转轴根部的入口处进入,依靠转动叶片取得一个离心力,随后产生高压,从泄压的出口,流出的这些介质输送装置。
单级单吸离心泵结构型式:轻小型离心泵为轴向吸入单级单吸悬架式离心泵,泵体后开门,出口位于中间向上,后盖为压嵌式,轴承体与泵体直接联结,泵脚位于泵体下方,轴承用黄油润滑,轴封分为软填料、机械密封、橡胶油封三种。
叶轮均为闭式,传动分为联轴器传动和皮带传动两种。
泵叶轮转向:从泵进口方向看,叶轮转向为顺时针,当泵与柴油机直联传动时,为逆时针。
泵出口可装置手动泵,可去掉底阀,减少水力损失,并能使泵自吸。
美宝环保生产的单级单吸离心泵有可空转自吸泵、无泄漏磁力泵、塑料立式泵,可以输送硫酸、硝酸、醋酸、碱、氨、盐水等多种酸碱介质。
美宝环保单级单吸离心泵应用案例:。
卧式单级单吸离心泵概述及特点与用途
一、卧式单级单吸离心泵产品概述卧式单级单吸离心泵具有效率高、流量及扬程范围大、结构合理、成本低、寿命长、占地面积小、安装维修方便等特点。
是替代IS、DL等常规产品的最新离心泵,特别适用于高层建筑的给排水、喷灌、冶金、市政、矿山水处理排污,食品、化工、空调及其他行业输送水、化学介质及其他液体。
流量范围15~1200m3 /h,分基本型、扩流型、A、B、C切割型等250多种规格,并根据流体介质和温度不同又派生出清水泵、热水泵、化工泵、防爆油泵、防爆化工等系列产品。
二、卧式单级单吸离心泵主要特点直联设计:该系列泵的设计采用延长电机轴直接驱动叶轮的方式,取消了一般离心泵的转子支撑部件,不需要联轴器,叶轮与电机同轴运转。
组件同心度高,使其运行平稳、振动小、噪声低,符合环保设计要求,因为是直接设计,故占地面积小、重量轻;由于采用了后拉结构,可以在不拆卸进出口管路的情况下退出电机及转子部件,安装维修极为方便。
双流道设计:部分泵体采用双流道设计,以减少径向力,从而延长机械密封和电机、轴承的寿命。
无渗漏机械密封设计:该系列泵根据使用介质不同可分别采用合资或进口高级别的耐温、耐腐硬质合金机械密封,从而解决了离心泵填料、陶瓷密封严重渗漏问题确保了运行场地干净整洁,符合环保要求。
三、卧式单级单吸离心泵产品用途1、卧式单级单吸离心泵,供输送清水及类似于清水的其它液体,知县于工业和城市给排水,高层建筑增压送水,高层建筑送水,园林喷灌,消防增压,远距离输送,暖通制冷循环,浴室等增压及设备配套。
使用温度≤80℃。
2、卧式单级单吸离心泵适用于:治金、化工、纺织、造纸、以及宾馆饭店等锅炉热水增压、输送及城市采暖系统。
使用温度≤120℃。
3、卧式单级单吸离心泵,供输送汽油、煤油、柴油等油类产品或易燃、易爆液体。
被输送介质温度-20℃~+120℃。
四、卧式单级单吸离心泵工作条件1、有关当局系统最高工作压力≤1.6MPa。
当泵系统工作压力大于是乎1.6MPa时应在先用时另行提出。
单级单吸离心泵主要构造
单级单吸离心泵主要构造单级单吸离心泵嘛,说白了其实就是一种通过转动来移动液体的机器。
它的工作原理可能听起来有点复杂,但其实搞明白它的构造,跟玩儿拼图差不多。
你看,单级单吸离心泵是一个“老百姓”级别的家伙,天天都在水泵、农田灌溉、建筑工地、甚至是咱们家里那些水池里,转来转去,滴水不漏地工作。
它就像是个默默无闻的英雄,虽然大家不常注意它,但没有它,你能想象那生活水电完全停摆的场景吗?简直就是一团糟。
所以,今天咱们就来聊聊它的构造,看看它到底是怎么在背后默默为我们做贡献的。
离心泵的最核心部件是什么?当然是“泵体”啦。
咱就拿最简单的形象来理解它,泵体就像是离心泵的“骨架”。
它的作用就是将液体包裹进来,让液体在它的“怀抱”里享受一番旋转之旅。
所以说,泵体一开始就决定了泵能不能工作得顺利,如果泵体一不小心坏了,那液体就进不去了,这个泵可就白做功了。
大多数泵体都是由铸铁、钢、青铜等材质做的,确保坚固耐用。
你想,毕竟工作这么辛苦,得保证它不容易“摔倒”。
接下来咱们说说泵的叶轮。
叶轮嘛,说白了就是一个大旋转的“风车”,它的作用就是把液体“吸”进来,然后用高速旋转的力量把它“喷”出去。
你想,叶轮一转,水流就开始加速,那就是典型的“转眼间功夫成”。
叶轮在泵里扮演的可是相当重要的角色,靠它的高速旋转,才能把水流推动得又快又稳。
要是叶轮不行,那液体根本就动不起来,就像你坐在了“空转”的车里,一点进展都没有。
然后是吸入口,哎呀,这个部分要好好提一下。
它就像泵的“嘴巴”,负责把液体吸进来。
单级单吸离心泵的设计中,吸入口可是至关重要的,不然就像你嘴巴干得要死,却喝不到水,难受得很。
吸入口的位置通常设在泵的底部或者一侧,这样能确保泵在运行时,不会出现气体或空气进入泵体的情况,保证液体能够顺畅地被吸入。
不过,吸入口的大小也得讲究,不然泵的性能可能就会受到影响。
就像你开车,车窗如果没关好,那车的动力也会打折扣。
至于泵的密封系统,那可得留心。
单级离心泵完全版概述
单级离心泵完全版概述单级离心泵是一种常用的流体输送设备,广泛应用于工业生产和民生领域。
它通过机械能将液体加速并输送到目标位置,具有结构简单、操作方便、效率高等特点。
本概述将详细介绍单级离心泵的工作原理、组成部件、分类、优缺点以及应用领域。
一、工作原理和组成部件:1.泵壳:包裹住所有组件的外壳,起到固定和密封的作用。
2.叶轮:装在泵轴上的转动件,通过旋转产生离心力,使流体加速。
3.泵轴:作为叶轮的旋转轴,受动力机构驱动。
4.导叶:调节进出口之间的角度,控制流体流向和压力。
5.轴承:支撑泵轴,减小摩擦损失。
二、分类:根据不同的分类标准,单级离心泵可以分为多个类型,如根据叶轮结构可分为开式叶轮泵和闭式叶轮泵;根据叶轮进出口方向可分为径向泵和轴向泵;根据泵轴位置可分为悬臂式泵和支承式泵等。
根据不同的工况和应用需求,可以选择不同类型的单级离心泵。
三、优缺点:1.优点:单级离心泵结构简单、维护方便,可靠性高,操作成本低。
2.缺点:由于叶轮的旋转会带来液体的摩擦损失,因此泵的效率相对较低;并且单级离心泵的扬程受限,泵送高扬程时需要多级串联。
四、应用领域:1.工业生产:在石油、化工、制药、冶金、电力等行业中,单级离心泵用于输送原料、成品和废液等。
2.建筑水务:单级离心泵可用于供水和排水系统中,为城市居民和建筑物提供清洁水源。
3.渔业养殖:在渔业养殖场中,单级离心泵用于水循环和污水处理,保障水质和生态环境。
4.供暖通风:单级离心泵可用于供暖系统和通风系统中,为房间提供舒适的温度和空气流动。
综上所述,单级离心泵是一种结构简单、操作方便、效率高的流体输送设备。
其工作原理是通过离心力将流体加速并输送至目标位置。
单级离心泵具有多种类型和应用领域,可满足不同需求。
然而,由于液体摩擦损失和扬程受限等因素,单级离心泵在一些特定场合可能存在一些限制。
因此,在使用单级离心泵时应根据具体情况选择适合的类型和参数。
单级单吸离心泵的详细介绍
单级单吸离心泵的详细介绍单级单吸离心泵是一种常见的离心泵型号,适用于输送清水、污水、海水、化工液体和石油等多种流体。
它以其结构简单、性能可靠、使用方便等优点,被广泛应用于工业、农业、市政工程等领域。
下面将对单级单吸离心泵的结构、工作原理、性能特点等进行详细介绍。
一、结构和工作原理单级单吸离心泵由进口、出口、叶轮、泵体、轴承、密封等部分组成。
泵体一般为铸铁或不锈钢材料制成,可以根据输送介质的特性选择不同材质的泵体。
泵体内部的叶轮则是离心泵的核心部件,其结构通常为闭式叶轮或开式叶轮。
在工作时,动力源将输送介质压入泵体的进口管道,输送介质经过叶轮的旋转,在离心力的作用下被迅速带到叶轮的边缘,然后被强力投射到出口。
叶轮旋转的同时,也会造成泵体内的压力降低,使介质从进口管道中不断被吸入,形成连续的抽吸和压输作用。
同时,在泵体内设有密封部件,能够有效地防止介质泄漏。
二、性能特点1.结构简单紧凑:单级单吸离心泵的结构相对简单,部件少,装配方便,能够适应各种装置和工作环境。
2.操作方便、使用可靠:离心泵在工作过程中,只需要将输送介质注入泵体,启动动力源即可。
无需借助其他设备,操作简单,使用可靠。
3.效率高、效果好:单级单吸离心泵具有较高的效率和较好的泵入效果,能够迅速将介质吸入、压输出,提高工作效率。
4.适用范围广:单级单吸离心泵适用于输送多种介质,包括清水、污水、海水、化工液体、石油等。
可以根据输送介质的特性选择不同材质的泵体和叶轮。
5.维护保养简单:离心泵的维护保养相对简单,通常只需保持泵体清洁,定期检查叶轮和密封件的磨损情况,及时修理或更换。
三、应用领域1.工业领域:在工业生产过程中,单级单吸离心泵主要用于输送液体、加热和冷却液体,供水和排水系统,以及液体循环和加压循环等。
2.农业领域:在农业生产中,单级单吸离心泵主要用于灌溉系统、排灌系统、水源供应等。
3.市政工程:在市政工程中,单级单吸离心泵主要用于给水和排水系统、消防系统、污水处理和处理系统等。
单级单吸离心泵的工作原理
单级单吸离心泵的工作原理单级单吸离心泵是一种常见的工业泵,其工作原理是通过离心力将液体从低压区域抽吸到高压区域。
以下我将详细介绍单级单吸离心泵的工作原理。
单级单吸离心泵主要由泵体、叶轮、轴和轴套等部件组成。
泵体通常由铸铁、不锈钢等材料制成,用于容纳和导向工作液体。
泵体内部存在两个相互连接的腔室,即吸入腔和压入腔。
腔室之间通过一个叶轮连接。
叶轮是离心泵的关键部件,它通常由多个叶片组成,并安装在泵轴上。
当泵轴旋转时,叶轮也会随之旋转。
叶轮的作用是将液体的动能转化为离心力,从而达到抽送液体的目的。
通常情况下,叶轮的外缘是呈螺旋状的,这可以增加叶轮的抽吸能力和水力效率。
叶轮的位置和形状对泵的性能和效率有重要影响。
叶轮通常位于泵的中央,离泵体两端较远,以避免因振动和碰撞而产生的故障。
同时,叶轮的形状也会影响泵的性能。
例如,叶轮的宽度会影响泵水量的大小,而叶片的角度则会影响泵的扬程和效率。
单级单吸离心泵的工作原理如下:首先,当泵轴旋转时,液体从泵体的吸入口进入吸入腔。
在叶轮的旋转下,液体被吸入叶轮的中心,并通过叶片进入叶轮的外缘。
在叶轮的旋转过程中,由于离心力的作用,液体被迅速抛出叶轮,并进入泵体的压入腔。
随着叶轮的旋转,液体在压入腔中不断增加压力,最终被推送到泵体的出口。
由于泵体的出口通常接在管道系统中,泵体的压入腔内的液体被推送到管道系统中,从而实现了抽送液体的目的。
同时,为了保持泵的工作稳定和高效,单级单吸离心泵通常还配备了一些辅助设备。
例如,泵通常配备了轴封和密封圈,以防止液体泄漏;泵还配备了轴承和轴套,以支撑泵轴的旋转并减少泵的振动和摩擦。
总结起来,单级单吸离心泵通过叶轮的旋转产生离心力,将液体从低压区域抽吸到高压区域。
其工作原理简单易懂,结构紧凑。
在工业生产中应用广泛,可用于输送水、石油、化工液体等多种液体。
同时,单级单吸离心泵的工作原理也为多级离心泵和其他类型的泵提供了基础。
单级单吸式离心泵
单机单吸离心泵各部件的简单说明单机单吸离心泵简介:单级离心泵是指有一个叶轮的离心泵,广泛应用于大中流量及低压情况下液体的输送。
目前,单级离心泵已达到系列化,流量可在6. 3—2020m3/h范围内,扬程可在8~125m范围内,并且由于单级离心泵的材料、结构的不同,可输送不同的介质。
一.单机单吸离心泵的工作原理2.工作原理:驱动机(电机)通过泵轴带动叶轮旋转,叶轮的叶片驱使液体一起旋转,因而产生离心力,在此离心力的作用下,液体沿叶片流道被甩向叶轮出口,液体经蜗壳收集送入排出管。
液体从叶轮获得能量,•使压力能和速度能均增加,并依靠此能量将液体输送到工作地点。
当一个叶轮不能使液体获得足够的能量时,可用多个叶轮串联或并联起来对流体作功。
在液体被甩向叶轮出口的同时,叶轮入口中心处形成了低压,•在吸液罐和叶轮中心处的液体之间就产生了压差,吸液罐中的液体在这个压差作用下,不断地经吸入管路及泵的吸入室进入叶轮中。
这样•,叶轮在旋转过程中,一面不断地吸入液体,•一面又不断地给吸入的液体以一定的能量,将液体排出,使离心泵连续地工作。
气缚现象:如果离心泵在启动前壳内充满的是气体,则启动后叶轮中心气体被抛时不能在该处形成足够大的真空度,这样槽内液体便不能被吸上。
这一现象称为气缚。
为防止气缚现象的发生,离心泵启动前要用外来的液体将泵壳内空间灌满。
这一步操作称为灌泵。
为防止灌入泵壳内的液体因重力流入低位槽内,在泵吸入管路的入口处装有止逆阀(底阀);如果泵的位置低于槽内液面,则启动时无需灌泵。
(4)叶轮外周安装导轮,使泵内液体能量转换效率高。
导轮是位于叶轮外周的固定的带叶片的环。
这些叶片的弯曲方向与叶轮叶片的弯曲方向相反,其弯曲角度正好与液体从叶轮流出的方向相适应,引导液体在泵壳通道内平稳地改变方向,使能量损耗最小,动压能转换为静压能的效率高。
(5)后盖板上的平衡孔消除轴向推力。
离开叶轮周边的液体压力已经较高,有一部分会渗到叶轮后盖板后侧,而叶轮前侧液体入口处为低压,因而产生了将叶轮推向泵入口一侧的轴向推力。
单级单吸离心泵 型式与基本参数 标准
单级单吸离心泵型式与基本参数标准下载提示:该文档是本店铺精心编制而成的,希望大家下载后,能够帮助大家解决实际问题。
文档下载后可定制修改,请根据实际需要进行调整和使用,谢谢!本店铺为大家提供各种类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!一、型式介绍。
单级单吸离心泵是一种常用的流体输送设备,其结构简单、运行可靠。
单级单吸式离心泵
单机单吸离心泵各部件的简单说明单机单吸离心泵简介:单级离心泵是指有一个叶轮的离心泵,广泛应用于大中流量及低压情况下液体的输送。
目前,单级离心泵已达到系列化,流量可在6. 3—2020m3/h范围内,扬程可在8~125m范围内,并且由于单级离心泵的材料、结构的不同,可输送不同的介质。
一.单机单吸离心泵的工作原理2.工作原理:驱动机(电机)通过泵轴带动叶轮旋转,叶轮的叶片驱使液体一起旋转,因而产生离心力,在此离心力的作用下,液体沿叶片流道被甩向叶轮出口,液体经蜗壳收集送入排出管。
液体从叶轮获得能量,•使压力能和速度能均增加,并依靠此能量将液体输送到工作地点。
当一个叶轮不能使液体获得足够的能量时,可用多个叶轮串联或并联起来对流体作功。
在液体被甩向叶轮出口的同时,叶轮入口中心处形成了低压,•在吸液罐和叶轮中心处的液体之间就产生了压差,吸液罐中的液体在这个压差作用下,不断地经吸入管路及泵的吸入室进入叶轮中。
这样•,叶轮在旋转过程中,一面不断地吸入液体,•一面又不断地给吸入的液体以一定的能量,将液体排出,使离心泵连续地工作。
气缚现象:如果离心泵在启动前壳内充满的是气体,则启动后叶轮中心气体被抛时不能在该处形成足够大的真空度,这样槽内液体便不能被吸上。
这一现象称为气缚。
为防止气缚现象的发生,离心泵启动前要用外来的液体将泵壳内空间灌满。
这一步操作称为灌泵。
为防止灌入泵壳内的液体因重力流入低位槽内,在泵吸入管路的入口处装有止逆阀(底阀);如果泵的位置低于槽内液面,则启动时无需灌泵。
(4)叶轮外周安装导轮,使泵内液体能量转换效率高。
导轮是位于叶轮外周的固定的带叶片的环。
这些叶片的弯曲方向与叶轮叶片的弯曲方向相反,其弯曲角度正好与液体从叶轮流出的方向相适应,引导液体在泵壳通道内平稳地改变方向,使能量损耗最小,动压能转换为静压能的效率高。
(5)后盖板上的平衡孔消除轴向推力。
离开叶轮周边的液体压力已经较高,有一部分会渗到叶轮后盖板后侧,而叶轮前侧液体入口处为低压,因而产生了将叶轮推向泵入口一侧的轴向推力。
单级单吸离心泵的详细介绍
单级单吸离心泵的详细介绍单级单吸离心泵(Single-stage single-suction centrifugal pump)是一种常用的离心泵类型,广泛应用于工业生产、城市供水、农田灌溉和排水处理等领域。
本文将全面介绍单级单吸离心泵的结构、工作原理、特点和应用范围。
一、结构组成1.泵体:通常由铸铁、铸钢或不锈钢制成,具有良好的刚性和耐腐蚀性。
泵体内部有进口口和出口口,分别连接入口管道和出口管道。
2.叶轮:叶轮是离心泵的关键部件,通常由铸铁、铜合金或不锈钢制成。
它由多个叶片连接而成,叶片的形状和数量可以根据流量和扬程的需求进行设计。
3.泵轴:泵轴通常由优质的碳钢或不锈钢制成,具有足够的强度和刚性。
泵轴与叶轮相连,通过电机的驱动旋转,从而产生离心力并使液体产生压力。
4.密封装置:单级单吸离心泵通常采用填料密封或机械密封。
填料密封采用填料材料填充泵体和泵轴之间的间隙,形成密封。
机械密封通过机械装置保持泵体和泵轴的密封性能。
5.轴承:泵轴通过轴承支撑并保持平稳运转。
轴承一般采用滚珠轴承或滑动轴承,能够承受泵轴的径向和轴向力。
二、工作原理单级单吸离心泵的工作原理基于离心力。
当电机带动泵轴旋转时,叶轮也随之转动。
由于叶轮的形状和旋转的速度,液体会被离心力抛出,形成一个真空区域,这样导致液体从进口管道进入泵体。
随着叶轮的旋转,液体被推入出口口和出口管道中。
由于泵体内外压力的差异,液体被迫流出,从而形成连续的液体输送。
三、特点和优势1.结构简单:单级单吸离心泵结构简单紧凑,易于安装和维护。
2.流量范围广:单级单吸离心泵适用于不同流量和扬程要求的工作环境。
3.运行平稳:由于离心泵的设计和制造,泵的运行平稳,振动小,噪音低。
4.节能高效:单级单吸离心泵具有较高的能效比,能够高效地输送液体,减少能源消耗。
5.具有自吸能力:离心泵具有自吸功能,即使在无液状态下也能重新吸入并开始工作。
6.操作稳定:单级单吸离心泵操作稳定,能够长时间连续运行。
CACAZS型单级单吸离心泵参数
CACAZS型单级单吸离心泵参数CA型单级单吸离心泵参数:1.流量:CA型单级单吸离心泵的流量范围为0.6m³/h到3600m³/h。
流量指的是泵每小时能够输送的液体体积。
2.扬程:CA型单级单吸离心泵的扬程范围为5m到125m。
扬程是指液体在泵中被提升的高度,也可以理解为泵能够产生的压力。
3. 转速:CA型单级单吸离心泵的转速范围为1450rpm到2900rpm。
转速是指泵转子的旋转速度。
4.功率:CA型单级单吸离心泵的功率范围为0.37kW到800kW。
功率是指泵所需的能量,通常以千瓦(kW)表示。
5. 进口直径:CA型单级单吸离心泵的进口直径范围为25mm到500mm。
进口直径是指泵吸入液体的管道直径。
6. 出口直径:CA型单级单吸离心泵的出口直径范围为20mm到400mm。
出口直径是指泵排放液体的管道直径。
7.材质:CA型单级单吸离心泵的常用材质有铸铁、不锈钢、黄铜等。
材质的选择通常取决于泵要处理的液体性质和工作环境。
8.密封方式:CA型单级单吸离心泵的常用密封方式有填料密封、机械密封等。
密封方式的选择通常取决于液体的性质和使用环境。
CAZS型单级单吸离心泵参数:1.流量:CAZS型单级单吸离心泵的流量范围为3m³/h到800m³/h。
流量指的是泵每小时能够输送的液体体积。
2.扬程:CAZS型单级单吸离心泵的扬程范围为3m到80m。
扬程是指液体在泵中被提升的高度,也可以理解为泵能够产生的压力。
3. 转速:CAZS型单级单吸离心泵的转速范围为1450rpm到2900rpm。
转速是指泵转子的旋转速度。
4.功率:CAZS型单级单吸离心泵的功率范围为0.37kW到160kW。
功率是指泵所需的能量,通常以千瓦(kW)表示。
5. 进口直径:CAZS型单级单吸离心泵的进口直径范围为50mm到200mm。
进口直径是指泵吸入液体的管道直径。
6. 出口直径:CAZS型单级单吸离心泵的出口直径范围为32mm到150mm。
卧式单级单吸离心泵
卧式单级单吸离心泵点击放大产品型号: ISW 型产品报价:产品特点:ISW 离心泵;ISW 离心泵;单级卧式离心泵;单级离心泵;单级单吸离心泵供输送清水及物理化学性质类似于清水的其它液体之用,适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压 及设备配套,使用温度T≤80℃。
ISW 离心泵;ISW 离心泵;单级卧式离心泵;单级离心泵;单级单吸离心泵一、ISW 卧式离心泵产品概述ISW 型单级单吸卧式离心泵采用最先进的水力模型,根据IS 型单级单吸离心泵之性能参数和立式泵的独特结 构组合设计,并严格按照国际iso2858进行设计制造,该产品轴封选用硬质合金机械密封装置,具有 高效节能、性能可靠、安装使用方便等特点。
ISW 型卧式离心泵主要特点1、卧式离心泵运行平稳:泵轴的绝对同心度及叶轮优异的动静平衡,保证平稳运行,绝无振动。
2、ISW 离心泵滴水不漏:不同材质的硬质合金密封,保证了不同介质输送均无泄漏。
3、卧式离心泵噪音低:两个低噪音的轴承支撑下的水泵,运转平稳,除电机微弱声响,基本无噪音。
4、卧式离心泵故障率低:结构简单合理,关键部分采用国际一流品质配套,整机无故障工作时间大大提高。
5、卧式离心泵维修方便:更换密封、轴承、简易方便。
6、卧式离心泵占地更省:出口可向左、向右、向上三个方向,便管道布置安装,节省空间。
二、ISW 卧式离心泵主要用途1、ISW 型卧式清水离心泵,供输送清水及物理化学性质类似于清水的其它液体之用,适用于工业和城市给排 水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压 及设备配套,使用温度t≤80℃。
2、ISWR 型卧式热水泵广泛适用于:冶金、化工、纺织、造纸以及宾馆饭店等锅炉热水增压循环输送及 城市采暖系统,iswr 型使用温度t≤120℃。
3、ISWH 卧式化工泵,供输送不含固体颗粒,具有腐蚀性、粘度类似于水的液体,适用于石油、化 工、冶金、电力、造纸、食品制药和合成纤维等部门,使用温度为-20℃~+120℃。
单级单吸离心泵的工作原理
单级单吸离心泵的工作原理
单级单吸离心泵是一种常用的工业泵,其工作原理如下:
离心泵是利用叶轮的旋转,产生离心力将液体从进口吸入,然后通过压力差将液体排出的一种泵。
单级表示离心泵只有一个叶轮,单吸表示液体只能从一个方向进入泵体。
当离心泵启动时,电机将转动叶轮。
叶轮上的叶片被液体冲击,使其产生离心力。
离心力将液体从进口处抽入泵体,并随着叶轮的旋转将液体带到泵的出口。
离心泵的进口处一般设有一个进口导流管,其作用是使进入泵体的液体获得一个较好的进流方向,减小流阻,提高进口吸水能力。
当液体经过离心泵的进口导流管后,进入泵体的叶轮间隙内。
叶轮的旋转产生离心力,将液体快速旋转,并加速液体流动。
离心力越大,液体流速越快。
随着液体流动的加速,压力逐渐增大,到达出口处时达到最大压力。
在出口处,离心泵设置了一个出口导流管,用于引导流体从泵体中顺利流出。
整个过程中,离心泵通过旋转叶轮产生的离心力,将液体从进口吸入,并以高压力排出。
由于离心泵只有一个叶轮,液体只能从一个方向进入,因此属于单级单吸离心泵。
