(完整版)自动控制原理课后习题答案

(完整版)自动控制原理课后习题答案

第一章引论1-1 试描述自动控制系统基本组成,并比较开环控制系统和闭环控制系统的特点。

答:自动控制系统一般都是反馈控制系统,主要由控制装置、被控部分、测量元件组成。

控制装置是由具有一定职能的各种基本元件组成的,按其职能分,主要有给定元件、比较元件、校正元件和放大元件。

如下图所示为自动控制系统的基本组成。

开环控制系统是指控制器与被控对象之间只有顺向作用,而没有反向联系的控制过程。

此时,系统构成没有传感器对输出信号的检测部分。

开环控制的特点是:输出不影响输入,结构简单,通常容易实现;系统的精度与组成的元器件精度密切相关;系统的稳定性不是主要问题;系统的控制精度取决于系统事先的调整精度,对于工作过程中受到的扰动或特性参数的变化无法自动补偿。

闭环控制的特点是:输出影响输入,即通过传感器检测输出信号,然后将此信号与输入信号比较,再将其偏差送入控制器,所以能削弱或抑制干扰;可由低精度元件组成高精度系统。

闭环系统与开环系统比较的关键,是在于其结构有无反馈环节。

1-2 请说明自动控制系统的基本性能要求。

答:自动控制系统的基本要求概括来讲,就是要求系统具有稳定性、快速性和准确性。

稳定性是对系统的基本要求,不稳定的系统不能实现预定任务。

稳定性通常由系统的结构决定与外界因素无关。

对恒值系统,要求当系统受到扰动后,经过一定时间的调整能够回到原来的期望值(例如恒温控制系统)。

对随动系统,被控制量始终跟踪参量的变化(例如炮轰飞机装置)。

快速性是对过渡过程的形式和快慢提出要求,因此快速性一般也称为动态特性。

在系统稳定的前提下,希望过渡过程进行得越快越好,但如果要求过渡过程时间很短,可能使动态误差过大,合理的设计应该兼顾这两方面的要求。

准确性用稳态误差来衡量。

在给定输入信号作用下,当系统达到稳态后,其实际输出与所期望的输出之差叫做给定稳态误差。

显然,这种误差越小,表示系统的精度越高,准确性越好。

当准确性与快速性有矛盾时,应兼顾这两方面的要求。

(完整版)自动控制原理课后习题及答案

(完整版)自动控制原理课后习题及答案

第一章绪论1-1 试比较开环控制系统和闭环控制系统的优弊端.解答: 1 开环系统(1)长处 :构造简单,成本低,工作稳固。

用于系统输入信号及扰动作用能早先知道时,可获得满意的成效。

(2)弊端:不可以自动调理被控量的偏差。

所以系统元器件参数变化,外来未知扰动存在时,控制精度差。

2闭环系统⑴长处:不论因为扰乱或因为系统自己构造参数变化所惹起的被控量偏离给定值,都会产生控制作用去消除此偏差,所以控制精度较高。

它是一种按偏差调理的控制系统。

在实质中应用宽泛。

⑵弊端:主要弊端是被控量可能出现颠簸,严重时系统没法工作。

1-2什么叫反应?为何闭环控制系统常采纳负反应?试举例说明之。

解答:将系统输出信号引回输入端并对系统产生控制作用的控制方式叫反应。

闭环控制系统常采纳负反应。

由1-1 中的描绘的闭环系统的长处所证明。

比如,一个温度控制系统经过热电阻(或热电偶)检测出目前炉子的温度,再与温度值对比较,去控制加热系统,以达到设定值。

1-3试判断以下微分方程所描绘的系统属于何种种类(线性,非线性,定常,时变)?2 d 2 y(t)3 dy(t ) 4y(t ) 5 du (t ) 6u(t )(1)dt 2 dt dt(2) y(t ) 2 u(t)(3)t dy(t) 2 y(t) 4 du(t) u(t ) dt dtdy (t )u(t )sin t2 y(t )(4)dtd 2 y(t)y(t )dy (t ) (5)dt 2 2 y(t ) 3u(t )dt(6)dy (t ) y 2 (t) 2u(t ) dty(t ) 2u(t ) 3du (t )5 u(t) dt(7)dt解答: (1)线性定常(2)非线性定常 (3)线性时变(4)线性时变(5)非线性定常(6)非线性定常(7)线性定常1-4 如图 1-4 是水位自动控制系统的表示图, 图中 Q1,Q2 分别为进水流量和出水流量。

控制的目的是保持水位为必定的高度。

自动控制原理习题与答案

自动控制原理习题与答案

1、在反馈控制系统中,控制装置对被控对象施加的控制作用,是取自被控量的A.偏差信息B.放大信息C.测量信息D.反馈信息正确答案:D2、反馈控制也称为A.开环控制B.前馈控制C.复合控制D.闭环控制正确答案:D3、什么是保证系统正常工作的先决条件?A.稳定性B.快速性C.鲁棒性D.准确性正确答案:A4、系统输出量不会对系统控制作用发生影响的控制方式是A.反馈控制方式B.开环控制方式C.复合控制方式D.顺馈控制方式5、结构和参数便于调整,用串联或反馈的方式连接在系统中,以改善系统的系统,这类元件称为A.校正元件B.测量元件C.给定元件D.执行元件正确答案:A6、系统和输入已知,求系统输出并对动态特性进行研究,称为A.系统辨识B.系统综合C.系统设计D.系统分析正确答案:D7、当忽略电动机的电枢电感后,以电动机的转速为输出变量,电枢电压为输入变量时,电动机可看作一个A.比例环节B.惯性环节C.积分环节D.微分环节正确答案:B8、若系统的开环传递函数为G(s)=10/(s(5s+2)),则它的开环增益为A.1B.5C.10D.29、在直流电动机调速系统中,霍尔传感器是用作()反馈传感器A.位移B.速度C.电压D.电流正确答案:D10、把系统输出变量的拉氏变换与输入量的拉氏变换之比称为系统的传递函数A.正确B.无法判断C.部分正确D.不正确正确答案:D11、引出点前移越过一个方块图单元时,应在引出线支路上A.并联越过的方块图单元B.串联越过的方块图单元的倒数C.并联越过的方块图单元的倒数D.串联越过的方块图正确答案:D12、梅森公式是用来A.求系统根轨迹B.判断稳定性C.计算输入误差D.求系统传递函数13、在信号流图中,在支路上标明的是A.比较点B.引出点C.传递函数D.输入正确答案:C14、一阶惯性系统无法跟踪什么信号A.脉冲信号B.阶跃信号C.加速度信号D.斜坡信号正确答案:C解析: D、当输入为加速度信号时,随着时间推移跟踪误差将不断增大,最终趋于无穷大。

自动控制原理试题及答案

自动控制原理试题及答案

自动控制原理试题及答案一、单项选择题(每题2分,共20分)1. 自动控制系统中,开环系统与闭环系统的主要区别在于()。

A. 是否有反馈B. 控制器的类型C. 系统是否稳定D. 系统的响应速度答案:A2. 在控制系统中,若系统输出与期望输出之间存在偏差,则该系统()。

A. 是闭环系统B. 是开环系统C. 没有反馈D. 是线性系统答案:B3. 下列哪个是控制系统的稳定性条件?()A. 所有闭环极点都位于复平面的左半部分B. 所有开环极点都位于复平面的左半部分C. 所有闭环极点都位于复平面的右半部分D. 所有开环极点都位于复平面的右半部分答案:A4. PID控制器中的“P”代表()。

A. 比例B. 积分C. 微分D. 前馈答案:A5. 在控制系统中,超调量通常用来衡量()。

A. 系统的稳定性B. 系统的快速性C. 系统的准确性D. 系统的鲁棒性答案:C6. 一个系统如果其开环传递函数为G(s)H(s),闭环传递函数为T(s),则闭环传递函数T(s)是()。

A. G(s)H(s)B. G(s)H(s)/[1+G(s)H(s)]C. 1/[1+G(s)H(s)]D. 1/G(s)H(s)答案:B7. 根轨迹法是一种用于()的方法。

A. 系统稳定性分析B. 系统性能分析C. 系统设计D. 系统故障诊断答案:B8. 一个系统如果其开环传递函数为G(s)H(s),闭环传递函数为T(s),则T(s)的零点是()。

A. G(s)的零点B. H(s)的零点C. G(s)和H(s)的零点D. G(s)和H(s)的极点答案:A9. 一个系统如果其开环传递函数为G(s)H(s),闭环传递函数为T(s),则T(s)的极点是()。

A. G(s)的零点B. H(s)的零点C. 1+G(s)H(s)的零点D. G(s)和H(s)的极点答案:C10. 一个系统如果其开环传递函数为G(s)H(s),闭环传递函数为T(s),则系统的稳态误差与()有关。

(完整版)自动控制原理习题及答案.doc

(完整版)自动控制原理习题及答案.doc

第一章 习题答案1-1 根据题1-1图所示的电动机速度控制系统工作原理图(1) 将a,b 与c ,d 用线连接成负反馈状态;(2) 画出系统方框图。

解 (1)负反馈连接方式为:d a ↔,c b ↔;(2)系统方框图如图解1—1 所示。

1—2 题1—2图是仓库大门自动控制系统原理示意图。

试说明系统自动控制大门开闭的工作原理,并画出系统方框图。

题1-2图 仓库大门自动开闭控制系统解 当合上开门开关时,电桥会测量出开门位置与大门实际位置间对应的偏差电压,偏差电压经放大器放大后,驱动伺服电动机带动绞盘转动,将大门向上提起。

与此同时,和大门连在一起的电刷也向上移动,直到桥式测量电路达到平衡,电动机停止转动,大门达到开启位置。

反之,当合上关门开关时,电动机带动绞盘使大门关闭,从而可以实现大门远距离开闭自动控制。

系统方框图如图解1—2所示。

1—3 题1-3图为工业炉温自动控制系统的工作原理图。

分析系统的工作原理,指出被控对象、被控量和给定量,画出系统方框图。

题1-3图 炉温自动控制系统原理图解 加热炉采用电加热方式运行,加热器所产生的热量与调压器电压c u 的平方成正比,c u 增高,炉温就上升,c u 的高低由调压器滑动触点的位置所控制,该触点由可逆转的直流电动机驱动。

炉子的实际温度用热电偶测量,输出电压f u 。

f u 作为系统的反馈电压与给定电压r u 进行比较,得出偏差电压e u ,经电压放大器、功率放大器放大成a u 后,作为控制电动机的电枢电压。

在正常情况下,炉温等于某个期望值T °C,热电偶的输出电压f u 正好等于给定电压r u .此时,0=-=f r e u u u ,故01==a u u ,可逆电动机不转动,调压器的滑动触点停留在某个合适的位置上,使c u 保持一定的数值.这时,炉子散失的热量正好等于从加热器吸取的热量,形成稳定的热平衡状态,温度保持恒定。

当炉膛温度T °C 由于某种原因突然下降(例如炉门打开造成的热量流失),则出现以下的控制过程: 控制的结果是使炉膛温度回升,直至T °C 的实际值等于期望值为止。

(完整)自动控制原理复习题20套答案

(完整)自动控制原理复习题20套答案

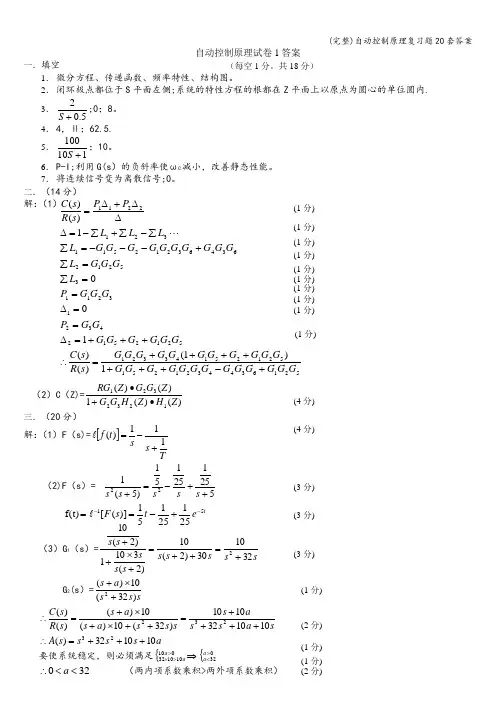

自动控制原理试卷1答案一.填空 1. 微分方程、传递函数、频率特性、结构图。

2. 闭环极点都位于S 平面左侧;系统的特性方程的根都在Z 平面上以原点为圆心的单位圆内.3. 5.02+S ;0;8。

4. 4,Ⅱ;62.5.5. 110100+S ;10。

6. P-I;利用G(s )的负斜率使ωC 减小,改善静态性能。

7. 将连续信号变为离散信号;0。

二.(14分) 解:(1)(2)C (Z)=)()(1)()(1232321Z H Z H G G Z G G Z RG •+•三.(20分)解:(1)F (s)=[]T s st f 111)(+-=(2)F (s )=525125151)5(122++-=+s s ss s(3)G 1(s )=s s s s s s s s s s 321030)2(10)2(3101)2(102+=++=+⨯++G 2(s )=ss s a s )32(10)(2+⨯+sa s s a s s s s a s a s s R s C 1010321010)32(10)(10)()()(232++++=++⨯+⨯+=∴ a s s s s A 101032)(23+++=∴ 要使系统稳定,则必须满足{{032010101032><>>⨯⇒a a a a320<<∴a (两内项系数乘积>两外项系数乘积)521634432125152125143321521251243213211352126346321251132122111)1()()(1001)()(G G G G G G G G G G G G G G G G G G G G G G G G s R s C G G G G G G G G P G G G P L G G G L G G G G G G G G G G L L L L P P s R s C +-+++++++=∴+++=∆==∆==∑=∑+---=∑∑-∑+∑-=∆∆∆+∆= t e t s F 5125125151)]([f(t)--+-== (1分) (1分) (1分) (1分) (1分) (1分) (1分) (1分) (1分)(1分)(4分) (4分)(3分) (3分)(3分)(1分)(2分) (1分)(1分) (2分)(每空1分。

自动控制原理课后习题答案

自动控制原理课后习题答案

R1R2C1C2d2du22(tt)(R1C1R2C2R1C2)dd2u(tt)u2(t) v(t)
R1C1ddV (tt)V(t)
输入
(b) 以电压u3(t)为输出量,列写微分方程为:
u1(t)
C1
R1 R2
C2
R1R2C 1C2d2d u32(tt)(R1C 1R2C2)dd3u (t)t(R1C21)u3(t)
y=x3+x4=G2x2+G4x2=(G2+G4)G1x1
y=(G2+G4)G1x1
G(s)=Y(s)/U(s)=(G2+G4)G1/(1+G3G2G1)
作业:2.59题 把图2.75改画为信号流图,并用Mason公式求u到y传递函数
方框图
u(S)
__
G1(s)
G5(s)

y(S)
G2(s)

G3(s)
essfls i0m se(s)1K K21K2
(b)当r(t)=1(t),f(t)=1(t)时的ess。 解:求输入误差传递函数,直接代数计算法:
根据电路定律写出单体微分方程式(2.2.2)和 (2.2.3)。把特征受控量uc(t)选作输出量,依 据式(2.2.2)和(2.2.3),消除中间量i(t) , 则可得到输入输出微分方程(2.2.4)。
3、利用Laplace变换求出传递函数
R
L
+
+
u(t) i(t)
输入
_
+ uc(t) _
y
输出
_
U(t)Ld dtiR i uC
自动控制原理课后习题答案
第二章作业 概念题:传递函数定义:
单输入输出线性定常系统的传递函数,定义为零初始条件下,系统输出 量的拉氏变换像函数与输入量的拉氏变换像函数之比。

自动控制原理(王万良)答案

自动控制原理(王万良)答案


X
消去中间变量 X,Y 得传递函数为:
C(s) =
G1 (s)G2 (s)
R(s) 1+G1(s)G2(s)H1(s)H2(s) −G1(s)H1(s)
4
王万良编著《自动控制原理》(高等教育出版社)习题解答
2.6 简化图题 2.6 所示系统的结构图,并求传递函数 C(s) 。 R(s)
R(s) G1 (s)
1
G1 (s)G2 (s) + G3 (s)G4 (s) − G1 (s)G2 (s)G3 (s)G4 (s)
2.15 控制系统的结构图如图题 2.15 所示,求传递函数 C(s) / R(s) 。
(1) (2)
(3) (4)
R(s) ⊗
+−
+ ⊗
+ −
⊗ +
1+T1s 1+T2 s
K1 s
+ C(s) ⊗
1.4 下列各式是描述系统的微分方程,其中, r(t) 为输入变量, c(t) 为输出变量,判断哪
些是线性定常或时变系统,哪些是非线性系统?
(1) d 3c(t) + 3 d 2 c(t) + 6 dc(t) + 8c(t) = r(t) ;
dt 3
dt 2
dt
(2) t dc(t) + c(t) = r(t) + 3 dr(t) ;
2.4 设运算放大器放大倍数很大,输入阻抗很大,输出阻抗很小。求图题 2.4 所示运算放大 电路的传递函数。其中, ui 为输入变量, uo 为输出变量。
R1
C

i
+
ui
R2
uo

自动控制原理课后答案

自动控制原理课后答案

自动控制原理课后答案1. 根据反馈控制原理,系统的控制目标是通过比较输出信号与参考信号之间的差异,对系统的输入进行调整,使系统达到期望的状态或行为。

2. 控制系统一般包括传感器、执行器和控制器三个基本组成部分。

传感器用于收集系统的实时数据,执行器用于执行调整系统输入的指令,控制器则根据传感器采集的数据来计算和调整控制信号。

3. 反馈控制系统中,控制器根据系统的输出信号和参考信号之间的差异进行调整。

比例控制器(P控制器)只根据差异的大小,线性比例地调整控制信号;积分控制器(I控制器)不仅考虑差异的大小,还考虑差异的累积量;微分控制器(D控制器)则考虑差异的变化率。

4. P控制器适用于稳态差异较大的系统,可以快速调整系统输出至参考信号附近,但容易产生超调现象;I控制器适用于存在稳态差异的系统,可以逐渐消除稳态差异,但容易产生震荡现象;D控制器适用于存在瞬态差异的系统,可以抑制系统的瞬态响应,但无法消除稳态差异。

5. 比例积分微分控制器(PID控制器)是一种综合了P、I和D控制器的控制器。

通过合理地调整比例、积分和微分系数,可以实现系统的快速响应和稳定。

6. 开环控制系统和闭环控制系统都可以实现对系统的控制,但闭环控制系统更加稳定和鲁棒。

开环控制系统中,控制器不根据系统的反馈信号来调整控制信号,容易受到外部干扰和参数变化的影响。

7. 可以使用根据控制对象的动态特性设计的控制器来提高系统的控制性能。

常见的控制器设计方法包括根据稳态误差的允许范围来选取比例、积分和微分系数,以及根据系统传递函数进行校正和补偿。

8. 多变量控制系统可以同时控制多个输入和多个输出。

常见的多变量控制系统包括串级控制、并联控制和内模控制等。

9. 控制系统的稳定性是指当系统接受一定的输入时,输出是否趋于稳定。

稳定性的判断可以通过判断系统的传递函数的极点位置来确定。

10. 控制系统的仿真和实验可以通过使用计算机软件进行模拟仿真,或搭建实际的物理实验平台进行。

自动控制原理习题及答案

自动控制原理习题及答案

1. 采样系统结构如图所示,求该系统的脉冲传递函数。

答案:该系统可用简便计算方法求出脉冲传递函数。

去掉采样开关后的连续系统输出表达式为对闭环系统的输出信号加脉冲采样得再对上式进行变量替换得2. 已知采样系统的结构如图所示,,采样周期=0.1s。

试求系统稳定时K的取值范围。

答案:首先求出系统的闭环传递函数。

由求得,已知T=0.1s,e-1=0.368,故系统闭环传递函数为,特征方程为D(z)=1+G(z)=z2+(0.632K-1.368)z+0.368=0将双线性变换代入上式得+1 4 +( 7 -0.632K)=0要使二阶系统稳定,则有K>0,2.736-0.632K>0故得到K的取值范围为0<K<4.32。

3. 求下列函数的z变换。

(1). e(t)=te-at答案:e(t)=te-at该函数采样后所得的脉冲序列为e(nT)=nTe-anT n=0,1,2,…代入z变换的定义式可得E(z)=e(0)+P(T)z-1+e(2T)z-2+…+e(n )z-n+…= + e-aT z-1+2Te-2aT z-2+…+n e-naT z-n+…= (e-aT z-1+2e -2aT z-2+…+ne-naT z-n+…)两边同时乘以e-aT z-1,得e-aT z-1E(z)=T(e-2aT z-2+2e-3aT z-3+…+ne-a(n+1)T z-(n+1)+…)两式相减,若|e-aT z-1|<1,该级数收敛,同样利用等比级数求和公式,可得最后该z变换的闭合形式为(2). e( )=答案 e( )=对e( )= 取拉普拉斯变换.得展开为部分分式,即可以得到化简后得(3).答案:将上式展开为部分分式,得查表可得(4).答案:对上式两边进行z变换可得得4. 求下列函数的z反变换(1).答案:由于所以得所以可得(z)的z反变换为e(nT)=10(2n-1)(2).答案:由于所以得所以E(z)的z反变换为e(nT)=-n-1n+2n=2n-n-1(3).答案:由长除法可得E(z)=2z-1-6z-3+10z-5-14z-7+…所以其反变换为e*( )= δ( -T)- δ( - )+1 δ( -5T)-14δ( -7 )+18δ( -9 )+…(4).答案:解法1:由反演积分法,得解法2:由于所以得最后可得z 反变换为5. 分析下列两种推导过程:(1). 令x(k)=k1(k),其中1(k)为单位阶跃响应,有答案:(2). 对于和(1)中相同的(k),有x(k)-x(k-1)=k-(k-1)=1试找出(2)与(1)中的结果为何不同,找出(1)或(2)推导错误的地方。

自动控制原理习题答案

自动控制原理习题答案

第三章 线性系统的时域分析与校正习题及答案3-1 已知系统脉冲响应t e t k 25.10125.0)(-=试求系统闭环传递函数)(s Φ。

解 Φ()()./(.)s L k t s ==+00125125 3-2 设某高阶系统可用下列一阶微分方程T c t c t r t r t ••+=+()()()()τ近似描述,其中,1)(0<-<τT 。

试证系统的动态性能指标为 T T T t d ⎥⎦⎤⎢⎣⎡⎪⎭⎫⎝⎛-+=τln 693.0t T r =22. T T T t s ⎥⎦⎤⎢⎣⎡-+=)ln(3τ 解 设单位阶跃输入ss R 1)(=当初始条件为0时有:11)()(++=Ts s s R s C τ 11111)(+--=⋅++=∴Ts T s s Ts s s C ττC t h t T Te t T()()/==---1τ 1) 当 t t d = 时h t T Te t td ()./==---051τ12=--T T e t T d τ/ ; Tt T T d-⎪⎭⎫ ⎝⎛-=-τln 2ln ⎥⎦⎤⎢⎣⎡⎪⎭⎫ ⎝⎛-+=∴T T T t d τln 2ln2) 求t r (即)(t c 从1.0到9.0所需时间)当 Tt eTT t h /219.0)(---==τ; t T T T 201=--[ln()ln .]τ 当 Tt eTT t h /111.0)(---==τ; t T T T 109=--[ln()ln .]τ 则 t t t T T r =-==21090122ln ... 3) 求 t sTt s s eTT t h /195.0)(---==τ ]ln 3[]20ln [ln ]05.0ln [ln TT T T T T T T T t s τττ-+=+-=--=∴3-3 一阶系统结构图如图3-45所示。

要求系统闭环增益2=ΦK ,调节时间4.0≤s t s ,试确定参数21,K K 的值。

自动控制原理完整版课后习题答案

自动控制原理完整版课后习题答案

1 请解释下列名字术语:自动控制系统、受控对象、扰动、给定值、参考输入、反馈。

解:自动控制系统:能够实现自动控制任务的系统,由控制装置与被控对象组成;受控对象:要求实现自动控制的机器、设备或生产过程扰动:扰动是一种对系统的输出产生不利影响的信号。

如果扰动产生在系统内部称为内扰;扰动产生在系统外部,则称为外扰。

外扰是系统的输入量。

给定值:受控对象的物理量在控制系统中应保持的期望值参考输入即为给定值。

反馈:将系统的输出量馈送到参考输入端,并与参考输入进行比较的过程。

2 请说明自动控制系统的基本组成部分。

解:作为一个完整的控制系统,应该由如下几个部分组成:①被控对象:所谓被控对象就是整个控制系统的控制对象;②执行部件:根据所接收到的相关信号,使得被控对象产生相应的动作;常用的执行元件有阀、电动机、液压马达等。

③给定元件:给定元件的职能就是给出与期望的被控量相对应的系统输入量(即参考量);④比较元件:把测量元件检测到的被控量的实际值与给定元件给出的参考值进行比较,求出它们之间的偏差。

常用的比较元件有差动放大器、机械差动装置和电桥等。

⑤测量反馈元件:该元部件的职能就是测量被控制的物理量,如果这个物理量是非电量,一般需要将其转换成为电量。

常用的测量元部件有测速发电机、热电偶、各种传感器等;⑥放大元件:将比较元件给出的偏差进行放大,用来推动执行元件去控制被控对象。

如电压偏差信号,可用电子管、晶体管、集成电路、晶闸管等组成的电压放大器和功率放大级加以放大。

⑦校正元件:亦称补偿元件,它是结构或参数便于调整的元件,用串联或反馈的方式连接在系统中,用以改善系统的性能。

常用的校正元件有电阻、电容组成的无源或有源网络,它们与原系统串联或与原系统构成一个内反馈系统。

3 请说出什么是反馈控制系统,开环控制系统和闭环控制系统各有什么优缺点?解:反馈控制系统即闭环控制系统,在一个控制系统,将系统的输出量通过某测量机构对其进行实时测量,并将该测量值与输入量进行比较,形成一个反馈通道,从而形成一个封闭的控制系统;开环系统优点:结构简单,缺点:控制的精度较差;闭环控制系统优点:控制精度高,缺点:结构复杂、设计分析麻烦,制造成本高。

(西安电子科技大学出版社)自动控制原理课后习题答案

(西安电子科技大学出版社)自动控制原理课后习题答案

.( 西安电子科技大学出版社 )习题2-1试列写题2-1 图所示各无源网络的微分方程。

CR1LR1u i (t )R2u0 (t ) u i (t)C R2u0(t)( a)(b)题 2-1 图无源网络2-2试列写题2-2 图所示各有源网络的微分方程。

题 2-2图有源网络2-3 机械系统如题2-3 图所示,其中x r(t )是输入位移, x c (t ) 是输出位移。

试分别列写各系统的微分方程。

题 2-3 机械系统题 2-3 图机械系统2-4试证明题2-4( a)图的电网络系统和(b)图机械系统有相同的数学模型。

.x if 2K 2f1x0K1题2-4图电网络与机械系统2-5用拉氏变换法求解下列微分方程。

( 1)2c(t )7c(t )5c(t )r , r (t)R 1(t ) , c(0)0 , c(0) 0( 2)2c(t )7c(t )5c(t )0 , c(0)c0, c(0) c02-6如题 2-6图所示电路,二极管是一个非线性元件,其电流i d和电压id RU d之间的关系为 i d10 6 (e u d0.026 1) 。

假设系统工作点在u u du 02.39V ,i 0 2.19 10 3 A ,试求在工作点(0,0 )附近id d)的u i f (u线性化方程。

题2-6图2-7设晶闸管三相桥式全控整流电路的输入量为控制角,输出量为空载整流电压u d,它们之间的关系为u d U d 0 cos式中, U d 0是整流电压的理想空载值,试推导其线性化方程式。

2-8已知一系统由如下方程组组成,其中X r (s) 为输入, X 0 (s) 为输出。

试绘制系统结构图,并求出闭环传递函数。

X1( s)X r (s)G1(s) G1 (s) G7 (s) G8 (s) X0 (s)X 2 (s)G2 (s) X1( s) G6 ( s) X3 ( s)X 3 (s)X 2 (s)X c ( s)G5 ( s) G3 (s)X 0 (s)G4 (s)X 3(s)2-9系统的微分方程组如下. x1 (t )r (t)c(t)x2 (t )dx1(t)K 1 x1 (t) dtx3 (t)K 2 x2 (t )x4 (t )x3 (t )x5 (t )K 5 c(t)dx5 (t )dt K 3 x4 (t)K 4 x5(t) T dc(t )c(t )dt其中、K1、K 2、 K3、K 4、K 5、T均为正常数。

自动控制原理_课后习题答案

自动控制原理_课后习题答案

电桥等。
(5)放大元件—当比较元件产生的偏差信号比较微弱不足以驱动执行元件动作时,可 通过放大元件将微弱信号作线性放大。如电压偏差信号,可用电子管、晶体管、集成电路、
晶闸管等组成的电压放大器和功率放大级加以放大。
(6)执行元件—用于驱动被控对象,达到改变被控量的目的。用来作为执行元件的有 阀、电动机、液压马达等。
图 1-18 水位控制系统
解:被控对象:水池;被控量:水位;控制器:放大器;检测反馈元件:浮子、电位器;执 行元件:电动机,减速器,阀门;给定输入量:给定水位;干扰量:输出流量与输入流量的 变化;输出量:实际水位。
系统工作原理:当输入流量与输出流量相等时,水位的实际测量值和给定值相等,系统 处于相对平衡状态,电动机无输出,阀门位置不变。当输出流量增加时,系统水位下降,通 过浮子检测后带动电位器抽头移动,电动机获得一个正电压,通过齿轮减速器传递,使阀门 打开,从而增加入水流量使水位上升,当水位回到给定值时,电动机的输入电压又会回到零, 系统重新达到平衡状态。反之易然。
(1)被控对象—又称受控对象或对象,指在控制过程中受到操纵控制的机器设备或过 程。
(2)给定元件—可以设置系统控制指令的装置,可用于给出与期望输出量相对应的系 统输入量。
(3)检测反馈元件—测量被控量的实际值并将其转换为与输入信号同类的物理量,再 反馈到系统输入端作比较,一般为各类传感器。
(4)比较元件—把测量元件检测的被控量实际值与给定元件给出的给定值进行比较, 分析计算并产生反应两者差值的偏差信号。常用的比较元件有差动放大器、机械差动装置和
系统原理方框图:
水位给定值 h0 电位计
电动机、齿轮阀门Q1源自Q2 水箱水位 h
浮子
1-6 图 1-19 所示为仓库大门控制系统,试说明大门开启和关闭的工作原理。当大门不 能全开或全关时,应该如何调整。

《自动控制原理》课后习题答案

《自动控制原理》课后习题答案

掌握自动控制系统的一般概念(控制方式,分类,性能要求)6.(1)结构框图:Ug U Udn Uc UUr给定输入量: 给定值Ug 被控制量: 加热炉的温度扰动量: 加热炉内部温度不均匀或坏境温度不稳定等外部因素 被控制对象:加热器控制器: 放大器、发动机和减速器组成的整体 (2)工作原理:给定值输入量Ug 和反馈量Ur 通过比较器输出 U , 经放大器控制发动机的转速n ,再通过减速器与调压器调节加热器的电压U 来控制炉温。

T Ur U Ud n Uc U T7.(1)结构框图 略给定输入量:输入轴θr 被控制量: 输出轴θc扰动量: 齿轮间配合、负载大小等外部因素 被控制对象:齿轮机构 控制器: 液压马达 (2)工作原理:θc Ue Ug i θm θc比较器 放大器 减速器 调压器 电动机 加热器 热电偶干扰量实际温度掌握系统微分方程,传递函数(定义、常用拉氏变换),系统框图化简;1.(a)⎪⎪⎪⎩⎪⎪⎪⎨⎧=+=+=dtdu C i R u i i u iR u t ct ct t r )(02)(0)(01)()2......()1(.......... 将(2)式带入(1)式得:)()(01)(021)(0t r t t t u dtdu C R u R R u =++拉氏变换可得)()(01)(0221s r s s U CsU R u R R R =+⎪⎪⎭⎫ ⎝⎛+整理得 21212)()(0)(R R Cs R R R U U G S r S s ++==1.(b)⎪⎪⎪⎩⎪⎪⎪⎨⎧=+=+=dtdi L u R u i i u iR u Lt o t Lt t r )(2)(0)(01)()2........()1......(.......... 将(2)式代入(1)式得)()(0221)(01t r t t u u R R R dt u L R =++⎰ 拉氏变换得)()(0221)(01s r s s U U R R R U Ls R =++ 整理得LsR R R R LsR U U G s r s s )(21212)()(0)(++==2.1)微分方程求解法⎪⎪⎪⎩⎪⎪⎪⎨⎧+=-=+=-31224203221211111Rudt du c Ruu R u R u Rudt du c R u u c c c c c c c c r中间变量为1c u,2c u及其一阶导数,直接化简比较复杂,可对各微分方程先做拉氏变换⎪⎪⎪⎩⎪⎪⎪⎨⎧+=-=+=-3122423221211111RUU sc R U U RU R U RUU sc R U U c c c c c c c c r移项得⎪⎪⎪⎩⎪⎪⎪⎨⎧++==++=2432432211211)11()111(c c c c rUR R sc RU R RU U U R R sc R U可得11121432432143214320)111()11(RR sc R R R R sc R R R R R R R R sc R R sc Ur U ++++=++++=2)复阻抗法⎪⎪⎪⎪⎪⎪⎪⎩⎪⎪⎪⎪⎪⎪⎪⎨⎧+=+++=++=2211232223234212121111*11*11sc R sc z U sc R sc z U sc R sc R R z sc R sc R R z r解得:1112143243RR sc R R R R sc R R Ur U ++++=3.分别以m 2,m 1为研究对象(不考虑重力作用)⎪⎪⎩⎪⎪⎨⎧--=---=11212121121222222)()()(ky dty y d c dt y d m dty y d cdt dy c t f dt y d m 中间变量含一阶、二阶导数很难直接化简,故分别做拉氏变换⎪⎩⎪⎨⎧--=---=112112112122222)()()(kY Y Y s c Y s m Y Y s c sY c s F Y s m 消除Y1中间变量21211222))1(()(Yk s c s m sc s c s c s m s F s++-++=10.系统框图化简:G 1(s)G 2(s)G 3(s)X i (s)X o (s)+H 1(s)H 3(s)H 2(s)---++G 1(s)G 2(s)G 3(s)X i (s)X o (s)+H 1(s)H 3(s)H 2(s)/G 1(s)G 3(s)---+G 1(s)/(1+G 1(s)H 1(s))G 2(s)G 3(s)/(1+G 3(s)H 3(s))X i (s)X o (s)+H 2(s)/G 1(s)G 3(s)-G 1(s)G 2(s)G 3(s)/(1+G 1(s)H 1(s))(1+G 3(s)H 3(s))X i (s)X o (s)+H 2(s)/G 1(s)G 3(s)- +1.综合点前移,分支点后移G 1(s)G 2(s)G 3(s)X i (s)X o (s)+H 1(s)H 3(s)H 2(s)/G 1(s)G 3(s)---++2.交换综合点,交换分支点3.化简1231133221231133221133()()()()()(1()())(1()())()()()()()1()()()()()()()()()()o i X s G s G s G s X s G s H s G s H s G s H s G s G s G s G s H s G s H s G s H s G s H s G s H s =+++=++++11.系统框图化简:G 1(s)G 2(s)G 3(s)X i (s)X o (s)+H 1(s)-++ 1.综合点前移,分支点后移2.交换综合点,合并并联结构H 4(s)G 4(s)H 2(s)H 3(s)++--G 1(s)G 2(s)G 3(s)X i (s)X o (s)+H 1(s)/G 1(s)G 4(s)-+H 4(s)/G 1(s)G 2(s)G 4(s)H 2(s)/G 4(s)H 3(s)++--+-G 1(s)G 2(s)G 3(s)X i (s)X o (s)+-G 4(s)H 2(s)/G 4(s)-H 3(s)-H 1(s)/G 1(s)G 4(s)+H 4(s)/G 1(s)G 2(s)3.化简G 1(s)G 2(s)G 3(s)G 4(s)X i (s)X o (s)+-H 2(s)/G 4(s)-H 3(s)-H 1(s)/G 1(s)G 4(s)+H 4(s)/G 1(s)G 2(s)12341234243114412123123212343231344()()()()()()1()()()()(()/()()()/()()()/()())()()()1()()()()()()()()()()()()()()(o i X s G s G s G s G s X s G s G s G s G s H s G s H s H s G s G s H s G s G s G s G s G s G s G s G s H s G s G s G s G s H s G s G s H s G s G s H =+--+=+--+)s第三章掌握时域性能指标,劳斯判据,掌握常用拉氏变换-反变换求解时域响应,误差等2.(1)求系统的单位脉冲响应12()()()TsY(s)+Y(s)=KX(s)X(s)=1Y(s)=1()=20e t tTT y t y t Kx t K Ts k w t e T∙--+=+=已知系统的微分方程为:对微分方程进行零初始条件的拉氏变换得当输入信号为单位脉冲信号时,所以系统输出的拉式变换为:进行拉式反变换得到系统的时域相应2.(2)求系统的单位阶跃响应,和单位斜坡响应22()()()TsY(s)+Y(s)=KX(s)X(s)=5Y(s)=1111110()10-10e ;1X(s)=Y(s)=t T y t y t Kx t KTK Ts Ts Ts sK s s s y t s∙-+=+++=-=-=已知系统的微分方程为:对微分方程进行零初始条件的拉氏变换得当输入信号为单位阶跃信号时,所以系统输出的拉式变换为:进行拉式反变换得到系统的时域相应当输入信号为单位阶跃信号时,所以系统输出的拉式变换为:22222110550111()510t+5e ;t K K KT T K Ts s s s Ts s s Ts y t -=-+=-++++=-+进行拉式反变换得到系统的时域相应9.解:由图可知该系统的闭环传递函数为22()(22)2b kG s s k s kτ=+++ 又因为:2122%0.20.512222r n n n e t k kπξξσπβωξξωτω--⎧⎪==⎪-⎪==⎨-⎪=+⎪⎪=⎩ 联立1、2、3、4得0.456; 4.593;10.549;0.104;n K ξωτ==== 所以0.76931.432p ds nt s t sπωξω====10.解:由题可知系统闭环传递函数为210()1010b kG s s s k=++ 221010n nk ξωω=⎧⎪⎨=⎪⎩ 当k=10时,n ω=10rad/s; ξ=0.5;所以有2/12%16.3%0.36130.6p n s n e t s t sπξξσπωξξω--⎧⎪==⎪⎪⎪==⎨-⎪⎪⎪==⎪⎩当k=20时,n ω=14.14rad/s; ξ=0.35;所以有2/12%30.9%0.24130.6pn s n e t s t sπξξσπωξξω--⎧⎪==⎪⎪⎪==⎨-⎪⎪⎪==⎪⎩当0<k<=2.5时,为过阻尼和临界阻尼,系统无超调,和峰值时间;其中调整时间不随k 值增大而变化; 当k>2.5时,系统为欠阻尼,超调量σ%随着K 增大而增大,和峰值时间pt 随着K 增大而减小;其中调整时间s t 不随k 值增大而变化;14.(1)解,由题可知系统的闭环传递函数为32560-1403256000056014014k 00()1440kb k k k s s s ks kG s s s s k->><<∴=+++∴⎧⎨⎩∴劳斯表系统稳定的充要条件为:14.(2)解,由题可知系统的闭环传递函数为320.60.8832430.60.80010.20.80.210.8k 00(1)()(1)k b k k k kk s s s ks k s G s s s k s k-->>>>-∴+=++-+∴⎧⎪⎨⎪⎩∴劳斯表系统稳定的充要条件为:20.解:由题可知系统的开环传递函数为(2)()(3)(1)k k s G s s s s +=+-当输入为单位阶跃信号时,系统误差的拉氏变换为11()111()lim limlim ()0k ss k ssss s s k s ss G s E G s ssE G s e →→→+=+===∞∴=又根据终值定理e 又因为25.解:由题可知系统的开环传递函数为1212()(1)(1)k k k G s T s T s =++当输入为给定单位阶跃信号时1()i X s s=,系统在给定信号下误差的拉氏变换为111211211()111()lim limlim ()11k ss k ss ss s s k s ss G s E G s ssE G s k k e k k →→→+=+===∴=+又根据终值定理e 又因为当输入为扰动信号时1()N s s=,系统扰动信号下误差的拉氏变换为22121122212212121()111()lim limlim ()111k ss k ss ss s s k s ss ss ss ss k G s k T s E G s ssE G s k k k e k k k e e e k k →→→-+-+=+===-∴=+-∴=+=+又根据终值定理e 又因为第四章 根轨迹法掌握轨迹的概念、绘制方法,以及分析控制系统4-2 (2)G(s)=)15.0)(12.0(++s s s K;解:分析题意知:由s(0.2s+1)(0.5s+1)=0得开环极点s 1=0,s 2=-2,s 3=-5。

自动控制原理随堂练习答案

自动控制原理随堂练习答案

自动控制原理随堂练习答案一、选择题1. 在自动控制系统中,用来感知被控对象状态的装置是( B )。

A. 电源B. 传感器C. 执行器D. 控制器答案:B. 传感器解析:传感器是自动控制系统中用来感知被控对象状态的装置,通过将被控对象的状态转化为电信号或者其他形式的信号,提供给控制器进行处理。

2. PID控制器中的P、I、D分别代表( C )。

A. 位置、速度、加速度B. 功率、电流、电压C. 比例、积分、微分D. 压力、温度、流量答案:C. 比例、积分、微分解析:PID控制器是一种常用的控制器,其中P代表比例控制,I代表积分控制,D代表微分控制。

这三个控制参数可以根据被控对象的特性进行调节,以实现控制系统的稳定性和响应速度的要求。

3. 在自动控制系统中,被控对象是指( D )。

A. 控制器B. 传感器C. 执行器D. 需要控制的物理系统答案:D. 需要控制的物理系统解析:被控对象是指需要通过控制器来控制的物理系统,例如温度控制系统中的温度传感器感知温度值,控制器根据温度值调节执行器控制加热或者制冷设备,以达到控制温度的目标。

4. 在自动控制系统中,控制器的作用是( B )。

A. 感知被控对象状态B. 根据反馈信号调节执行器C. 将被控对象状态转化为电信号 D. 提供电源给被控对象答案:B. 根据反馈信号调节执行器解析:控制器是自动控制系统中的核心部份,其作用是根据传感器反馈的信号,通过对执行器的调节,改变被控对象的状态,使其达到预定的目标状态。

5. 在自动控制系统中,负反馈的作用是( A )。

A. 提高系统的稳定性B. 提高系统的灵敏度C. 提高系统的响应速度D. 提高系统的抗干扰能力答案:A. 提高系统的稳定性解析:负反馈是自动控制系统中常用的控制策略,其作用是通过将被控对象的输出信号与期望输出进行比较,产生误差信号,然后根据误差信号来调节执行器,以减小误差,提高系统的稳定性。

二、填空题1. 自动控制系统的基本组成部份包括传感器、控制器和(执行器)。

自动控制原理试题答案

自动控制原理试题答案

∑∆∆=i i i s s Q s H )()(1)(zidpngkongzhi1 闭环系统(或反馈系统)的特征:采用负反馈,系统的被控变量对控制作用有直接影响,即被控变量对自己有控制作用 。

2 典型闭环系统的功能框图。

自动控制 在没有人直接参与的情况下,通过控制器使被控对象或过程按照预定的规律运行。

自动控制系统 由控制器和被控对象组成,能够实现自动控制任务的系统。

被控制量 在控制系统中.按规定的任务需要加以控制的物理量。

控制量 作为被控制量的控制指令而加给系统的输入星.也称控制输入。

扰动量 干扰或破坏系统按预定规律运行的输入量,也称扰动输入或干扰掐入。

反馈 通过测量变换装置将系统或元件的输出量反送到输入端,与输入信号相比较。

反送到输入端的信号称为反馈信号。

负反馈 反馈信号与输人信号相减,其差为偏差信号。

负反馈控制原理 检测偏差用以消除偏差。

将系统的输出信号引回插入端,与输入信号相减,形成偏差信号。

然后根据偏差信号产生相应的控制作用,力图消除或减少偏差的过程。

开环控制系统 系统的输入和输出之间不存在反馈回路,输出量对系统的控制作用没有影响,这样的系统称为开环控制系统。

开环控制又分为无扰动补偿和有扰动补偿两种。

闭环控制系统 凡是系统输出端与输入端存在反馈回路,即输出量对控制作用有直接影响的系统,叫作闭环控制系统。

自动控制原理课程中所讨论的主要是闭环负反馈控制系统。

复合控制系统 复合控制系统是一种将开环控制和闭环控制结合在一起的控制系统。

它在闭环控制的基础上,用开环方式提供一个控制输入信号或扰动输入信号的顺馈通道,用以提高系统的精度。

自动控制系统组成 闭环负反馈控制系统的典型结构如图1.2所示。

组成一个自动控制系统通常包括以下基本元件 .给定元件 给出与被控制量希望位相对应的控制输入信号(给定信号),这个控制输入信号的量纲要与主反馈信号的量纲相同。

给定元件通常不在闭环回路中。

2.测量元件 测量元件也叫传感器,用于测量被控制量,产生与被控制量有一定函数关系的信号。
