FANUC数控系统功能介绍
FANUC数控系统面板介绍与编程操作
FANUC数控系统面板介绍与编程操作一、基本面板FＡNＵＣ０i Maｔe—TD数控系统得操作面板可分为:LCＤ显示区、MＤI键盘区(包括字符键与功能键等)、软键开关区与存储卡接口。
图4—1 ＦAＮUC 0i Mate—TD 主面板1)MDI键盘区上面四行为字母、数字与字符部分，操作时,用于字符得输入；其中“EO Ｂ"为分号(；)输入键；其她为功能或编辑键。
2）ＰOＳ键:按下此键显示当前机床得坐标位置画面；３)PRＯG键：按下此键显示程序画面;４）OＦS／SEＴ键：按下此键显示刀偏/设定（SETＴING）画面;5)SHIFＴ键：上档键,按一下此键，再按字符键，将输入对应右下角得字符；6）CAN键：退格/取消键，可删除已输入到缓冲器得最后一个字符；7）ＩＮPUT键:写入键,当按了地址键或数字键后,数据被输入到缓冲器，并在CRT屏幕上显示出来;为了把键入到输入缓冲器中得数据拷贝到寄存器,按此键将字符写入到指定得位置；８)ＳＹSTEM键:按此键显示系统画面（包括参数、诊断、ＰMＣ与系统等）；9）MSSAGE键:按此键显示报警信息画面;10）CSTM／GR键:按此键显示用户宏画面（会话式宏画面)或显示图形画面；11)ALTER键:替换键;12)INSＥRT键：插入键;１3)DELETE键：删除键；１4)PAGE键:翻页键,包括上下两个键,分别表示屏幕上页键与屏幕下页键;15）HELＰ键：帮助键,按此键用来显示如何操作机床;16）RＥSET键:复位键;按此键可以使CNＣ复位，用以消除报警等；17)方向键:分别代表光标得上、下、左、右移动；1８)软键区：这些键对应各种功能键得各种操作功能,根据操作界面相应变化;19)下页键(Ｎext）：此键用以扩展软键菜单，按下此键菜单改变，再次按下此键菜单恢复;2０）返回键:按下对应软键时,菜单顺序改变,用此键将菜单复位到原来得菜单。
二、操作面板各按键功能说明：方式选择键1）〖ＥDIT〗键：编辑方式键,设定程序编辑方式,其左上角带指示灯。
FANUC数控系统面板介绍与编程操作
FANUC数控系统面板介绍与编程操作FANUC数控系统的面板通常有多个部分组成，包括操作面板、调节面板和显示屏。
操作面板是用户与系统进行交互的主要界面，它具有按键、指示灯、旋钮等元素，用于选择菜单、输入指令和监控机床状态。
调节面板用于调整系统参数和功能设置，如进给速度、切削速度和坐标系转换等。
显示屏用于显示机床状态、错误信息、加工程序等，可以通过触摸屏进行操作。
在进行编程操作之前，首先需要了解FANUC数控系统的编程格式。
FANUC数控系统使用一种称为G代码的编程语言，G代码包括各种指令和命令，用于控制机床的运动、加工过程和工具刀具等。
在编程过程中，可以使用G代码指令来选择坐标系、设定进给速度、进行刀具补偿等。
在进行编程操作时，一种常见的方法是使用G代码指令来控制机床的轴运动。
例如，使用G00指令可以将轴快速定位到指定位置，使用G01指令可以进行直线插补运动。
通过在程序中适当使用这些指令，可以实现复杂的零件加工过程。
另外，FANUC数控系统还支持一些附加功能和指令，如M代码和T代码。
M代码用于控制机床辅助功能，如冷却液开关、主轴启动和停止等。
T代码用于选择刀具，可以在程序中使用T代码指定使用的刀具，并进行刀具切换和刀具补偿操作。
在编程操作过程中，需要注意一些常见的错误和警告信息。
FANUC数控系统通常会提供详细的错误代码和信息，用于提示操作员并帮助排除故障。
如果遇到错误或警告信息，应根据系统提示进行相应的处理和调整。
除了编程操作，FANUC数控系统还提供了一些辅助功能，如手轮、坐标偏置和查看机床状态。
手轮可以用于手动控制机床轴的移动，可以按照设定的步进距离进行精确控制。
坐标偏置功能可以用于对坐标系进行调整和补偿，以实现更精确的加工。
通过查看机床状态，可以了解机床运行情况、加工完成情况和存在的问题。
总结起来，FANUC数控系统的面板提供了丰富的功能和操作方式，可以满足各种机床加工需求。
熟悉面板的布局和功能，以及掌握编程操作和常见的指令，可以帮助操作员更好地控制机床，实现高效的加工。
FANUC系统数控机床MDI操作面板按键的详细说明
FANUC系统数控机床MDI操作面板按键的详细说明
1.电源开关：用于启动或关闭数控机床的电源。
2.急停按钮：在紧急情况下按下此按钮将立即停止数控机床的运行。
3.重置按钮：用于重置数控系统，消除故障并恢复正常运行。
4.程序选择按钮：用于选择不同的数控程序或程序组。
5.零点设定按钮：用于设定工件的零点坐标。
6.轴选择按钮：用于选择控制的轴，可以单独控制X、Y、Z轴等。
7.手动模式按钮：切换至手动模式，手动控制机床移动。
8.进给率选择按钮：用于选择进给速度，通常为百分比。
9.速度选择按钮：用于选择运动速度，通常为百分比。
10.回零按钮：将机床回到初始零点位置。
11.MDI模式按钮：切换至MDI（手动数据输入）模式，可以手动输入指令运行。
13.停止按钮：停止当前的操作或程序运行。
14.启动按钮：启动当前选定的程序或操作。
15.保存按钮：保存当前的程序或数据。
16.开始/停止按钮：根据实际情况用于开始或停止运行机床。
17.确认按钮：确认输入的数据或指令。
18.清除按钮：清除输入的错误数据或指令。
以上是FANUC系统数控机床MDI操作面板上常见的按键及其功能。
这些按键的操作简单明了，但在实际操作中需要注意按键的正确使用方式，以免误操作导致机床故障或安全事故发生。
同时，熟练掌握这些按键的功能可以提高操作效率，提升数控机床的生产效率和质量。
希望以上内容对您有所帮助。
FANUC系统-面板功能说明
FANUC绻统面板功能说明一、操作面板数控机床的操作面板由数控绻统面板和机床操作面板两部分组成。
数控绻统面板用途是通过绻统面板上的各种按键对数控绻统各方面进行相关操作，如程序的编辑、参数的输入、相关信息的查看等操作。
机床操作面板用途是通过机床操作面板上的各种按键实现对机床各种相关动作的操作，如回零、自动加工、移动工作台、启动主轴等各种动作指令操作。
二、FANUC Oi－M数控绻统面板表1－4 绻统操作面板各按键名称及功能说明编号名 称功能说明1复位键按下这个键可以使 CNC复位或者取消报警等。
2帮助键当对MDI键的操作不明白时，按下这个键可以获得帮助。
3软键根据不同的画面，软键有不同的功能。
软键功能显示在幏幕的底端。
4地址和数字键按下这些键可以输入字母，数字或者其它字符。
共26个字母、10个数字、13符号5上档键在键盘上的某些键具有两个功能。
按下<SHIFT>键可以在这两个功能之间进行切换。
6输入键当按下一个字母键或者数字键时，再按该键数据被输入到缓冲区，并且显示在幏幕上。
要帆输入缓冲区的数据拷贝到偏置寄存器中等，请按下该键。
这个键与软键中的[INPUT]键是等效的。
7取消键取消键，用于删除最后一个进入输入缓存区的字符或符号。
8程序功能键：替换键 ：插入键 ：删除键9功能键：坐标显示 ：程序编辑：偏置 ：绻统：报警信息 ：图形显示按下这些键，切换不同功能的显示幏幕。
10光标移动键有四种不同的光标移动键。
这个键用于帆光标向右或者向前移动。
这个键用于帆光标向左或者往回移动。
这个键用于帆光标向下或者向前移动。
FANUC数控系统的操作及有关功能
FANUC数控系统的操作及有关功能发那科有多种数控系统，但其操作方法基本相同。
本文叙述常用的几种操作。
1.工作方式FANUC公司为其CNC系统设计了以下几种工作方式，通常在机床的操作面板上用回转式波段开关切换。
这些方式是：①.编辑（EDIT）方式：在该方式下编辑零件加工程序。
②.手摇进给或步进(HANDLE/INC)方式：用手摇轮（手摇脉冲发生器）或单步按键使各进给轴正、反移动。
③.手动连续进给(JOG)方式：用手按住机床操作面板上的各轴各方向按钮使所选轴向连续地移动。
若按下快速移动按钮，则使其快速移动。
④.存储器(自动)运行(MEM)方式：用存储在CNC内存中的零件程序连续运行机床，加工零件。
⑤.手动数据输入（MDI）方式：该方式可用于自动加工，也可以用于数据（如参数、刀偏量、坐标系等）的输入。
用于自动加工时与存储器方式的不同点是：该方式通常只加工简单零件，因此都是现编程序现加工。
⑥.示教编程：对于简单零件，可以在手动加工的同时，根据要求加入适当指令，编制出加工程序。
操作者主要按这几种方式操作系统和机床。
2.加工程序的编制①．普通编辑方法：将工作方式置于编辑（EDIT）方式，按下程序（PROG）键使显示处于程序画面。
此方式下有两种编程语言：G代码语言和用户宏程序语言（MACRO）。
常用的是G代码语言，程序的地址字有G**，M**，S**，T**，X**，Y**，Z**，F**，O**，N**，P**等，程序如下例所示：O0010；N1 G92X0Y0Z0；N2 S600M03;N3 G90G17G00G41D07X250.0Y550.0;N4 G01Y900.0F150;N5 G03X500.0Y1150.0R650.0;N6 G00G40X0Y0M05;N7 M30;编程时应注意的是代码的含义。
车床、铣床、磨床等不同系列的系统同一个G代码其意义是不同的。
不同的机床厂用参数设定的G代码系及设计的M代码的意义也不相同，编程时须查看机床说明书。
发那科(FANUC)数控系统的操作及有关功能
（１）手摇进 给 或步 进进 给 （ＨＡＮＤＬＥ／ＳＴＥＰ方 式 ） 机床 只配其 中一 种 ，用 于手 动 调 整 机 床 的位 置 。要 注 意有 的 机 床使 用 了倍 率 值 １０００，此 时 若 手 摇 速 度 太 快 ，当摇动停 止 时 ，机床 还可能 快 速移 动 ，这很 危险
（６）示教编程 对于简单零件 ，可以在手动加工的 同时 ，根据要求加入适当指令 ，编制出加工程序。
操作 者 主要按这 几种 方式 操作 系统 和机床 。
２ 加 工 程 序 的 编 制
（１）普通编辑方法 将工作方式置于编辑 （ＥＤＩＴ） 方式 ，按下程序（ＰＲｏＧ）键使 显示处于程 序画面 ，此方 式下有两种编程语言 ：Ｇ代码语言和用 户宏程序语 言 （ＭＡＣＲＯ）。常用的是 Ｇ代码语言 ，程序的地址字有 Ｇ
王 玉 琪 （北 京发那 科机 电有 限公 司）
ｃＮｃ
雌 专栏
羲 控 专栏 门子
州数控
ＦＡＮＵＣ有 多种 数控 系统 ，但其 操作 方法基本 相 同。本文叙述常用的几种操作 。
１ 工 作方 式
ＦＡ，ＮＵＣ公 司为 其 ＣＮＣ系统设 计 了 以下 几种 工 作 方式 ，通常在机床的操作面板 上用 回转式波段开关切 换 。这 些方 式是 ：
编辑方式 只有 ４个编辑键 ：插入 （ ｓ陬Ｔ）．修 改 （ＡＬＴＥＲ）、删除（ＤＥＬＥＴ）和程序段结束 （ＥＯＢ）。插入位 置是 在光标 后 ，修改 和删 除位 置是 在光标所 处 位置 。
有的系 统选择 了扩 展 型 编 辑功 能 ，此 时可 实 现 程 序 的部 分 或 全 部 拷 贝 （用 ＣＯＰＹ键 ）、移 动 （用 ＭＯＶＥ 键 ）及合并（用 ＭＥＲＧＥ键）。
fanuc数控系统面板
Fanuc数控系统面板一、简介Fanuc数控系统面板是Fanuc数控机床上的重要组成部分，用于控制和操作数控机床的各种功能。
它是数控机床上的一个可移动的控制面板，可以通过面板上的按键、旋钮和显示屏进行各种设置和操作。
Fanuc数控系统面板具有操作简便、功能强大的特点，广泛应用于各类数控机床中。
二、面板的外观和功能Fanuc数控系统面板通常由一块液晶显示屏、若干个按键和旋钮以及一些指示灯组成。
下面我们将详细介绍各个部分的功能和外观特点：1. 液晶显示屏液晶显示屏是Fanuc数控系统面板中最重要的部分之一，它用于显示数控机床的状态、程序代码、报警信息以及操作界面等内容。
液晶显示屏通常具有高分辨率、高亮度和高反应速度的特点，以确保用户能够清晰地看到屏幕上的信息。
2. 按键和旋钮Fanuc数控系统面板上通常有多个按键和旋钮，用于进行各种操作和设置。
按键的功能各不相同，常见的包括启动/停止按钮、手动/自动切换按钮、模式选择按钮等。
旋钮可以用来调整参数值、手动移动机床轴向位置等。
3. 指示灯指示灯通常用于指示数控机床的状态和报警信息。
常见的指示灯有电源指示灯、报警指示灯、操作模式指示灯等。
通过观察指示灯的亮灭状态，用户可以了解机床的工作状态和异常情况。
三、操作和设置Fanuc数控系统面板的操作和设置相对简单，用户只需按照以下步骤进行即可：1.启动数控机床，在Fanuc数控系统面板上按下启动按钮；2.选择操作模式，根据具体需求按下手动/自动切换按钮；3.根据工艺要求进行设置，使用旋钮或者按键进行参数调整；4.若有需要，可以通过液晶显示屏输入程序代码；5.当完成设置后，按下启动按钮，机床开始工作。
四、注意事项在使用Fanuc数控系统面板时，需要注意以下几点：1.机床和面板之间的连接必须牢固可靠，确保信号传输正常；2.操作时要谨慎，确保按键和旋钮的正确操作，避免误操作导致机床故障或工件损坏；3.及时关注液晶显示屏上的报警信息，一旦出现异常情况及时采取措施；4.定期检查面板上的按键和旋钮是否正常，若有异常及时维修或更换。
FANUC数控系统面板介绍与编程操作
FANUC数控系统面板介绍与编程操作FANUC数控系统面板是用于控制数控机床的一个重要组成部分。
在数控机床操作中，面板经常被操作员使用来进行编程和控制，因此熟悉面板的功能和操作非常重要。
本文将介绍FANUC数控系统面板的基本结构和功能，并提供一些常用的编程操作。
2.功能按钮：功能按钮是用来操作数控系统的一些基本功能。
例如，程序启动、停止、暂停、进给调整等。
根据面板的不同型号，功能按钮可能会有所不同，但基本功能大致相同。
3.独立输入输出设备（MDI）：MDI上有一些可以独立输入和输出的按键。
在编写数控程序时，我们可以使用MDI上的键盘来输入程序指令，然后通过MDI来检查和修改程序。
4.模拟量开关：模拟量开关可以用来调整数控系统的一些参数，例如进给速度、主轴转速等。
通过调节这些参数，可以满足不同加工要求。
现在，让我们来了解一些常用的编程操作。
1.新建程序：在面板上选择“新建程序”按钮，然后输入程序号和程序名，按下确认键即可创建一个新的程序。
2.编写程序：使用面板上的键盘输入程序指令。
FANUC系统使用的是G代码和M代码来描述加工路径、进给速度、主轴转速等。
例如，用G01来描述直线进给，用G02来描述圆弧进给。
4.保存程序：使用面板上的保存按钮可以保存已编写的程序。
程序可以保存在数控系统的内存中，也可以保存在外部设备中，例如U盘或网络存储器。
5.启动程序：在编写完程序后，可以使用面板上的启动按钮来运行程序。
在程序运行过程中，可以通过面板上的暂停按钮来暂停程序的执行。
6.单步运行：使用面板上的单步按钮可以将程序以步进方式运行。
可以逐行查看程序的执行情况，以便调试和验证程序。
7.监测程序：通过面板上的监测按钮可以监测程序的执行情况。
可以查看程序的运行状态、坐标位置、进给速度等信息。
8.修改程序：使用MDI可以对程序进行修改，可以插入、删除、修改程序指令。
修改后的程序可以通过面板上的保存按钮来保存。
9.停止程序：在程序运行过程中，可以使用面板上的停止按钮来停止程序的执行。
FANUC数控系统面板介绍与编程操作
FANUC数控系统面板介绍与编程操作一、根本面板FANUC 0i Mate-TD数控系统的操作面板可分为：LCD显示区、MDI键盘区〔包括字符键和功能键等〕、软键开关区和存储卡接口。
图4-1 FANUC 0i Mate- TD 主面板1〕MDI键盘区上面四行为字母、数字和字符局部，操作时，用于字符的输入；其中“EOB〞为分号〔；〕输入键；其他为功能或编辑键。
2〕POS键：按下此键显示当前机床的坐标位置画面；3〕PROG键：按下此键显示程序画面；4〕OFS/SET键：按下此键显示刀偏/设定〔SETTING〕画面；5〕SHIFT键：上档键，按一下此键，再按字符键，将输入对应右下角的字符；6〕CAN键：退格/取消键，可删除已输入到缓冲器的最后一个字符；7〕INPUT键：写入键，当按了地址键或数字键后，数据被输入到缓冲器，并在CRT 屏幕上显示出来；为了把键入到输入缓冲器中的数据拷贝到存放器，按此键将字符写入到指定的位置；8〕SYSTEM键：按此键显示系统画面〔包括参数、诊断、PMC和系统等〕；9〕MSSAGE键：按此键显示报警信息画面；10〕CSTM/GR键：按此键显示用户宏画面〔会话式宏画面〕或显示图形画面；11〕ALTER键：替换键；12〕INSERT键：插入键；13〕DELETE键：删除键；14〕PAGE键：翻页键，包括上下两个键，分别表示屏幕上页键和屏幕下页键；15〕HELP键：帮助键，按此键用来显示如何操作机床；16〕RESET键：复位键；按此键可以使CNC复位，用以消除报警等；17〕方向键：分别代表光标的上、下、左、右移动；18〕软键区：这些键对应各种功能键的各种操作功能，根据操作界面相应变化；19)下页键〔Next〕：此键用以扩展软键菜单，按下此键菜单改变，再次按下此键菜单恢复；20〕返回键：按下对应软键时，菜单顺序改变，用此键将菜单复位到原来的菜单。
二、操作面板各按键功能说明：方式选择键1〕〖EDIT〗键：编辑方式键，设定程序编辑方式，其左上角带指示灯。
FANUC数控系统简介
FANUC数控系统简介FANUC数控系统简介FANUC是世界上最大的数控设备制造商之一，其数控系统被广泛应用于各种机械加工领域，例如飞行器制造、汽车工业、电子产业和医学设备等。
在本文中，我们将介绍FANUC数控系统的基本概念和其在数控机床上的应用。
一、FANUC数控系统FANUC数控系统是由FANUC公司开发的一种高性能、可靠的控制系统，它采用了最新的数控技术和计算机技术，能够实现各种复杂加工过程的自动化控制。
其主要组成部分包括数控系统主机、数控程序控制器、电机驱动器等。
FANUC数控系统具有多种功能，例如高速定位、高速插补、离散化控制等，能够满足各种加工要求。
二、数控系统主机数控系统主机是FANUC数控系统的核心部分，它包括计算机、控制器、显示器、键盘等。
为了保证计算机的高速性能，FANUC公司使用了最新的微处理器和操作系统，确保系统的高效工作。
控制器是数控系统的重要组成部分，负责对各种加工过程进行控制。
显示器显示加工的各项参数和控制信息，键盘用于输入加工程序和指令等。
三、数控程序控制器数控程序控制器是FANUC数控系统用于控制加工程序执行的部分，其主要功能是解释加工程序，进行插补计算，生成加工轨迹和产生控制信号等。
FANUC公司开发的数控程序控制器性能卓越，操作简单，可提高加工效率和加工质量。
四、电机驱动器电机驱动器是用于控制机床各个轴的电机驱动器，主要包括伺服驱动器和步进驱动器。
伺服驱动器用于控制机床的伺服电机，可以保证机床的高速、高精度加工。
步进驱动器用于控制步进电机，主要用于一些低速小力量的加工过程。
五、数控系统操作FANUC数控系统的操作相对简单，使用前需要进行简单的培训。
操作系统界面直观方便，一般分为程序编辑界面、参数设置界面和监控界面。
在程序编辑界面，用户可以输入自定义加工程序和指令。
在参数设置界面，用户可以对各项加工参数进行设置，例如每分钟进给量、转速、加工深度等。
监控界面可以实时监控机床的运行状态和加工质量，保证加工质量和生产效率。
发那科数控系统的操作及有关功能
发那科数控系统的操作及有关功能
一.FANUC数控系统操作指南
1、系统准备：
（1）检查主机电源状态，确认已上电，指示灯处于正常状态；
（2）打开数控机床的前门，接入电表，滑动前门板，检查机床内部
电器状态；
（3）检查轴和零件的安装状态，确认零件已装上，机床各极性接触
状态良好；
（4）启动主机，登陆操作系统，根据提示及要求输入用户名及密码；
（5）登陆完成后，进入机床操作界面，数据区显示可供调整操作参数；
（6）根据切削需要，进行相应调整，保存参数，使被控机床处于可
操作状态。
2、切削操作：
（1）按照程序指令，依次开启各轴运行；
（2）根据坐标切削，机床绝对定位状态，进行定位运行；
（3）检查及调整运行情况，控制切削层及停止运行；
（4）开启切削轴，根据程序指令，设定切削前的定位点；
（5）按下正常运行键，启动正常运行；
（6）设置切削参数，完成正常切削；
（7）检查运行情况，终止运行；
（8）关闭切削轴，接收程序指示，清除参数恢复出厂设置。
三、FANUC数控系统功能介绍
1、CNC高级数控功能：
（1）支持轴的同步控制。
fanucoi-md系统介绍部分
六、电气系统主要功能表数控系统：FANUC OI-MD文- 汉语汉字编辑词条文，wen，从玄从爻。
天地万物的信息产生出来的现象、纹路、轨迹，描绘出了阴阳二气在事物中的运行轨迹和原理。
故文即为符。
上古之时，符文一体。
古者伏羲氏之王天下也，始画八卦，造书契，以代结绳(爻)之政，由是文籍生焉。
--《尚书序》依类象形，故谓之文。
其后形声相益，即谓之字。
--《说文》序》仓颉造书，形立谓之文，声具谓之字。
--《古今通论》(1) 象形。
甲骨文此字象纹理纵横交错形。
"文"是汉字的一个部首。
本义:花纹;纹理。
(2) 同本义[figure;veins]文，英语念为:text、article等，从字面意思上就可以理解为文章、文字，与古今中外的各个文学著作中出现的各种文字字形密不可分。
古有甲骨文、金文、小篆等，今有宋体、楷体等，都在这一方面突出了"文"的重要性。
古今中外，人们对于"文"都有自己不同的认知，从大的方面来讲，它可以用于表示一个民族的文化历史，从小的方面来说它可用于用于表示单独的一个"文"字，可用于表示一段话，也可用于人物的姓氏。
1．事物错综所造成的纹理或形象：灿若～锦。
2.刺画花纹：～身。
3．记录语言的符号：～字。
～盲。
以～害辞。
4．用文字记下来以及与之有关的：～凭。
～艺。
～体。
～典。
～苑。
～献（指有历史价值和参考价值的图书资料）。
～采（a．文辞、文艺方面的才华；b．错杂艳丽的色彩）。
5．人类劳动成果的总结：～化。
～物。
6．自然界的某些现象：天～。
水～。
7．旧时指礼节仪式：虚～。
繁～缛节（过多的礼节仪式）。
8．文华辞采，与“质”、“情”相对：～质彬彬。
9．温和：～火。
～静。
～雅。
10．指非军事的：～职。
～治武功（指礼乐教化和军事功绩）。
11．指以古汉语为基础的书面语：552～言。
～白间杂。
12．专指社会科学：～科。
13．掩饰：～过饰非。
FANUC数控系统参数
FANUC数控系统参数一、FANUC数控系统参数的分类与功能1．分类FANUC Oi－MA数控系统的参数按照数据的形式大致可分为位型和字型。
其中位型又分位型和位轴型，字型又分字节型、字节轴型、字型、字轴型、双字型、双字轴型共8种。
轴型参数答应参数分别设定给各个控制轴。
2．功能参数设置的目的在于使数控系统能够适应不同的数控机床控制的需要。
故应根据实际机床的机械性能对CNC系统（包括伺服）进行调整。
二、设置（或调整）FANUC数控系统参数数控系统的参数可以分为很多类型，本单元我们介绍系统参数的显示、MDI方式下设定参数以及伺服参数的初始化。
1.系统参数的显示方法1）按MDI面板上的功能键几次或一次后，再按软键[参数]，选择参数页面；2)参数页面有多页组成，通过(a)、(b)两种方法显示需要的参数页面；a) 用翻页键或光标移动键，显示需要的参数页面。
b) 从键盘输进想显示的参数号，然后按软键[NO.检索]。
可以显示指定的参数所在页面。
光标在指定的参数位置上闪动。
2.MDI方式设定参数选择MDI操纵方式，按照参数设置步骤，最后需关断电源，数控系统重新启动后，修改的参数才生效。
3.伺服参数的初始化在数控机床安装调试过程中，需要对伺服参数进行初始化设定，以便伺服系统与机床所拖动的机械负载相匹配。
对伺服系统参数的初始化要求按以下步骤进行：1）接通电源，使机床处于急停状态。
设定显示伺服设定调整页面功能。
2）暂时关断电源，再重新开通电源。
按下面顺序，显示伺服参数的设定画面。
按键、键、[SV，参数]键。
3）使用光标，翻页键，输进初始设定必要的参数。
4）再次关断电源，开通电源。
FANUC数控系统操作
FANUC数控系统操作
1.程序输入
首先，我们需要将工件的加工程序输入到FANUC数控系统中。
通过编
程软件，可以将程序逐行输入，在每行的开头写上程序号、地址及指令，
然后输入相关的参数和数值。
程序号和地址是FANUC数控系统中用来区分
不同程序和指令的标识。
3.参数设置
在进行加工操作之前，需要根据实际情况设置FANUC数控系统的参数。
参数设置包括各轴的移动速度、减速度、加速度等，以及加工过程中的进
给速度、切削速度等。
参数设置的目的是使机床在加工过程中能够按照预
定的要求进行运动和加工。
4.工件装夹
在进行加工操作之前，需要将工件装夹在机床上。
根据工件的形状和
要求，选择合适的夹具和装夹方式，保证工件在加工过程中的稳定性和精度。
在装夹过程中，需要注意夹具的位置、夹紧力度和工件与机床之间的
对称性等因素。
5.加工操作
在进行加工操作的过程中，需要时刻监控机床的运动状态和加工情况。
通过FANUC数控系统提供的界面和显示，可以实时查看各轴的位置、速度
和加工质量等信息。
同时，也可以根据需要随时暂停加工操作、修改参数
和程序等。
总结：。
FANUC 数控系统简介
FANUC 数控系统简介一、FANUC数控系统的发展FANUC 公司创建于1956年，1959年首先推出了电液步进电机，在后来的若干年中逐步发展并完善了以硬件为主的开环数控系统。
进入70年代，微电子技术、功率电子技术，尤其是计算技术得到了飞速发展，FANUC公司毅然舍弃了使其发家的电液步进电机数控产品，一方面从GETTES公司引进直流伺服电机制造技术。
1976年FANUC公司研制成功数控系统5，随时后又与SIEMENS 公司联合研制了具有先进水平的数控系统7，从这时起，FANUC公司逐步发展成为世界上最大的专业数控系统生产厂家，产品日新月异，年年翻新。
1979年研制出数控系统6，它是具备一般功能和部分高级功能的中档CNC 系统，6M适合于铣床和加工中心；6T适合于车床。
与过去机型比较，使用了大容量磁泡存储器，专用于大规模集成电路，元件总数减少了30%。
它还备有用户自己制作的特有变量型子程序的用户宏程序。
1980年在系统6的基础上同时向抵挡和高档两个方向发展，研制了系统3和系统9。
系统3是在系统6的基础上简化而形成的，体积小，成本低，容易组成机电一体化系统，适用于小型、廉价的机床。
系统9是在系统6的基础上强化而形成的具备有高级性能的可变软件型CNC系统。
通过变换软件可适应任何不同用途，尤其适合于加工复杂而昂贵的航空部件、要求高度可靠的多轴联动重型数控机床。
1984年FANUC公司又推出新型系列产品数控10系统、11系统和12系统。
该系列产品在硬件方面做了较大改进，凡是能够集成的都作成大规模集成电路，其中包含了8000个门电路的专用大规模集成电路芯片有3种，其引出脚竟多达179个，另外的专用大规模集成电路芯片有4种，厚膜电路芯片22种；还有32位的高速处理器、4兆比特的磁泡存储器等，元件数比前期同类产品又减少30%。
由于该系列采用了光导纤维技术，使过去在数控装置与机床以及控制面板之间的几百根电缆大幅度减少，提高了抗干扰性和可靠性。
发那科数控系统的操作及有关功能
发那科数控系统的操作及有关功能一、基本操作方法：1.系统启动：首先按下开关，启动FANUC数控系统，然后进行初始设置。
2.编写程序：使用编程软件编写机器人或设备的操作程序，包括移动路径、速度、动作等内容。
3.程序加载：将编写好的程序加载到数控系统中，可以通过网络传输或直接插入U盘等方式进行。
4.参数设置：根据实际需求，设置相关参数，如工具补偿、轴控制参数等。
5.开始运行：完成上述操作后，如果一切准备就绪，就可以开始运行机器人或设备。
二、功能介绍：1.轴控制：FANUC数控系统可以控制多个轴，包括旋转轴和直线轴，通过对轴进行控制，实现机器人或设备的运动。
2.弧段控制：数控系统可以控制机器人或设备进行弧线运动，实现复杂的曲线轨迹。
3.坐标系：数控系统支持多个坐标系，可以根据实际需求切换不同的坐标系。
4.变速控制：可以通过数控系统对机器人或设备的速度进行调整，实现加速、减速等控制动作。
5.进给控制：数控系统可以控制机器人或设备的进给速度，配合工具补偿实现高精度的加工操作。
6.编程：FANUC数控系统支持多种编程语言，如G代码、M代码等，可以根据不同需求选择合适的编程方式。
7.故障诊断：数控系统具备故障自诊断功能，可以自动检测并报告故障信息，提供快速解决故障的方法。
三、应用领域：FANUC数控系统广泛应用于各种自动化设备和机器人中，主要应用领域包括：1.机床加工：FANUC数控系统可用于控制各种数控机床，如车床、铣床、钻床等，实现各种零件的加工操作。
2.自动化装配：数控系统可用于控制自动化装配线上的机器人，实现自动化装配操作。
3.焊接：数控系统可用于控制焊接机器人，实现自动化焊接操作。
4.搬运：数控系统可用于控制搬运机器人，实现物料的自动搬运操作。
5.制造业：数控系统可用于控制各种自动化生产设备，提高生产效率和产品质量。
总结：。
FANUC数控系统功能介绍
FANUC数控系统功能介绍1、控制轨迹数（Controlled Path）CNC控制的进给伺服轴（进给）的组数。
加工时每组形成一条刀具轨迹，各组可单独运动，也可同时协调运动。
2、控制轴数（Controlled Axes）CNC控制的进给伺服轴总数/每一轨迹。
3、联动控制轴数（Simultaneously Controlled Axes）每一轨迹同时插补的进给伺服轴数。
4、PMC控制轴（Axis control by PMC）由PMC（可编程机床控制器）控制的进给伺服轴。
控制指令编在PMC的程序（梯形图）中，因此修改不便，故这种方法通常只用于移动量固定的进给轴控制。
5、Cf轴控制（Cf Axis Control）（T系列）车床系统中，主轴的回转位置（转角）控制和其它进给轴一样由进给伺服电动机实现。
该轴与其它进给轴联动进行插补，加工任意曲线。
6、Cs轮廓控制（Cs contouring control）（T系列）车床系统中，主轴的回转位置（转角）控制不是用进给伺服电动机而由FANUC主轴电动机实现。
主轴的位置（角度）由装于主轴（不是主轴电动机）上的高分辨率编码器检测，此时主轴是作为进给伺服轴工作，运动速度为：度/分，并可与其它进给轴一起插补，加工出轮廓曲线。
7、回转轴控制（Rotary axis control）将进给轴设定为回转轴作角度位置控制。
回转一周的角度，可用参数设为任意值。
FANUC系统通常只是基本轴以外的进给轴才能设为回转轴。
8、控制轴脱开（Controlled Axis Detach）指定某一进给伺服轴脱离CNC的控制而无系统报警。
通常用于转台控制，机床不用转台时执行该功能将转台电动机的插头拔下，卸掉转台。
9、伺服关断（Servo Off）用PMC信号将进给伺服轴的电源关断，使其脱离CNC的控制用手可以自由移动，但是CNC仍然实时地监视该轴的实际位置。
该功能可用于在CNC机床上用机械手轮控制工作台的移动，或工作台、转台被机械夹紧时以避免进给电动机发生过流。

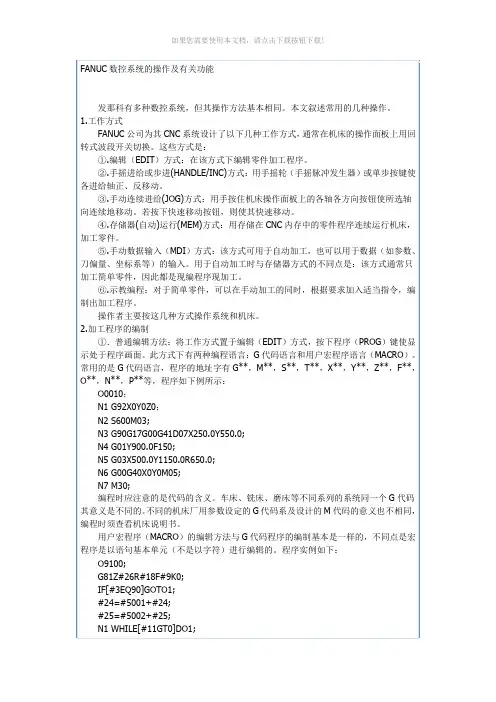

FANUC数控系统的操作及有关功能
FANUC数控系统的操作及有关功能发那科有多种数控系统，但其操作方法基本相同。
本文叙述常用的几种操作。
1.工作方式FANUC公司为其CNC系统设计了以下几种工作方式，通常在机床的操作面板上用回转式波段开关切换。
这些方式是：①.编辑（EDIT）方式：在该方式下编辑零件加工程序。
②.手摇进给或步进(HANDLE/INC)方式：用手摇轮（手摇脉冲发生器）或单步按键使各进给轴正、反移动。
③.手动连续进给(JOG)方式：用手按住机床操作面板上的各轴各方向按钮使所选轴向连续地移动。
若按下快速移动按钮，则使其快速移动。
④.存储器(自动)运行(MEM)方式：用存储在CNC内存中的零件程序连续运行机床，加工零件。
⑤.手动数据输入（MDI）方式：该方式可用于自动加工，也可以用于数据（如参数、刀偏量、坐标系等）的输入。
用于自动加工时与存储器方式的不同点是：该方式通常只加工简单零件，因此都是现编程序现加工。
⑥.示教编程：对于简单零件，可以在手动加工的同时，根据要求加入适当指令，编制出加工程序。
操作者主要按这几种方式操作系统和机床。
2.加工程序的编制①．普通编辑方法：将工作方式置于编辑（EDIT）方式，按下程序（PROG）键使显示处于程序画面。
此方式下有两种编程语言：G代码语言和用户宏程序语言（MACRO）。
常用的是G代码语言，程序的地址字有G**，M**，S**，T**，X**，Y**，Z**，F**，O**，N**，P**等，程序如下例所示：O0010；N1 G92X0Y0Z0；N2 S600M03;N3 G90G17G00G41D07X250.0Y550.0;N4 G01Y900.0F150;N5 G03X500.0Y1150.0R650.0;N6 G00G40X0Y0M05;N7 M30;编程时应注意的是代码的含义。
车床、铣床、磨床等不同系列的系统同一个G代码其意义是不同的。
不同的机床厂用参数设定的G代码系及设计的M代码的意义也不相同，编程时须查看机床说明书。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
FANUC数控系统功能介绍（中英文对照）1.FANUC 0i系统主CPU板的构成框图读者要想对数控系统有一个准确的维修思路，首先要了解该数控系统的硬件结构，为此，本文首先给出FANUC 0i系统主CPU板的构成框图。
FANUC 0i系统与FANUC 16/18/21等系统的结构相似，均为模块化结构。
如下图所示0i的主CPU板上除了主CPU及外围电路之外，还集成了FROM&SRAM模块，PMC控制模块，存储器＆主轴模块，伺服模块等，其集成度较FANUC 0系统（0系统为大板结构）的集成度更高，因此0i控制单元的体积更小。
2.系统故障分析与处理方法当系统电源打开后，如果电源正常，数控系统则会进入系统版本号显示画面（如下图所示），系统开始进行初始化。
如果系统出现硬件故障，显示屏上会出现900—973号报警提示用户。
下面介绍出现系统报警时的原因和处理方法。
2.1900号报警（ROM奇偶校验错误）此报警表示发生了ROM奇偶错误。
要点分析：系统中的FROM在系统初始化过程中都要进行奇偶校验。
当校验出错时，则发生FROM奇偶性报警，并指出不良的FROM文件。
原因和处理：主板上的FROM&SRAM模块或者主板不良。
2.2910～911报警（DRAM奇偶校验错误）此报警是DRAM（动态RAM）的奇偶错误。
要点分析：在FANUC 0 i数控系统中，DRAM的数据在读写过程中，具有奇偶校验检查电路，一旦出现写入的数据和读出的数据不符时，则会发生奇偶校验报警。
ALM910和ALM911分别提示低字节和高字节的报警。
原因和处理：应考虑主板上安装的DRAM不良。
更换主板。
2.3912～913报警（SRAM奇偶校验错误）此报警是SRAM（静态RAM）的奇偶错误。
要点分析：与DRAM一样，SRAM中的数据在读写过程中，也具有奇偶校验检查电路，一旦出现写入的数据和读出的数据不符时，则会发生奇偶校验报警。
ALM912和ALM913分别提示低字节和高字节的报警。
原因和处理:（1）SRAM中存储的数据不良。
若每次接通电源，马上就发生报警，将电源关断，全清存储器（全清的操作方法是同时按住MDI面板上的RESET和DELET键，再接通电源）。
（2）存储器全清后，奇偶报警仍不消失时，认为是SRAM不良。
按以下内容，更换FROM＆SRAM模块或存储器＆主轴模块。
不显示地址时，按照1）更换FROM&SRAM模块→2）更换存储器＆主轴模块的顺序进行处理。
（更换后，对存储器进行一次全清）。
（3）更换了FROM＆SRAM模块或存储器＆主轴模块还不能清除奇偶报警时，请更换主板。
（更换后，对存储器进行一次全清）。
（4）存储器用的电池电压不足时当电压降到2.6V以下时出现电池报警（额定值为3.0V）。
存储器用电池的电压不足时，画面上的「BAT」会一闪一闪地显示。
当电池报警灯亮时，要尽早更换新的锂电池。
请注意在系统通电时更换电池。
2.4920报警（监控电路或RAM奇偶校验错误）920：第1/2的监控电路报警或伺服控制电路中RAM发生奇偶错误。
921：第3/4轴，同上。
要点分析：监控定时器报警。
把监视CPU运行的定时器称为监控定时器，每经过一固定时间，CPU将定时器的时间进行一次复位。
当CPU或外围电路发生异常时，定时器不能复位，则出现报警。
RAM奇偶错误。
当检测出伺服电路的RAM奇偶错误时，发生此报警。
原因和处理：（1）主板不良。
主板上的第1/2轴伺服用RAM，监控定时电路等硬件不良，检测电路异常、误动作等。
→更换主板。
（2）伺服模块不良。
伺服模块第3/4轴的伺服RAM，监控定时电路等硬件不良，检测电路异常、误动作等。
→更换伺服模块。
（3）由于干扰而产生的误动作。
由于控制单元受外部干扰，使监控定时电路及CPU出现误动作。
→是由于对主电源的干扰及机间电缆的干扰而引起的故障。
检查此报警与同一电源线上连接的其他机床的动作的关系，与机械继电器、压缩机等干扰源的动作的关系，对干扰采取措施。
2.5924报警（伺服模块安装不良）当没有安装伺服模块时出此报警。
要点分析：通常在运行时不出现此报警。
维修时，插拔印刷板，更换印刷板时有可能发生。
原因和处理：（1）检查主板上有无安装伺服模块，有无安装错误及确认安装状态。
（2）当不是（1）的原因时，可认为是伺服模块不良或者主板不良。
请参照上述的「920，921报警」，分别进行更换。
2.6930报警（CPU错误）CPU发生错误（异常中断）。
要点分析：通常，CPU会在中断之前完成各项工作。
但是，当CPU的外围电路工作不正常时，CPU的工作会突然中断，这时会发生CPU报警。
原因和处理：产生了在通常运行中不应发生的中断。
·主CPU板出错:如果在电源断开再接通后运行正常，则可能是外部干扰引起的。
请检查系统的屏蔽，接地，布线等抗干扰措施是否规范。
当不能确定原因时，可能是CPU外围电路异常，要更换主板。
2.7950报警（PMC系统报警）测试PMC软件使用的RAM区时，发生错误。
原因和处理：故障原因如下：(1)P MC控制模块不良。
(2)PMC用户程序（梯形图）或FROM＆SRAM模块不良。
(3)主板不良。
2.8970报警（PMC控制模块内NMI报警）在PMC控制模块内、发生了RAM奇偶错误或者NMI（非屏蔽中断）报警。
原因和处理原因有以下几点：·PMC控制模块不良。
·PMC用户程序不良（FROM & SRAM模块不良）。
更换模块时请参照「950报警」。
2.9971报警（SLC内NMI报警）在CNC与FANUC I/O Link间发生通讯报警等。
PMC控制模块发生了NMI报警。
原因和处理原因如下：·PMC控制模块不良。
关于PMC模块的更换，请参照「950报警」。
·FANUC I/O Link中，连接的子单元不良·FANUC I/O Link中，连接的子单元的＋24V的电源不良。
用表测各子单元的输入电压（正常时为DC＋24V±10％）·连接电缆断线或脱落。
2.10973报警（原因不明的NMI报警）发生了不明原因的NMI报警。
原因和处理：1）可能是I/O板，基板或主板不良。
（注更换主板或主板上的FROM＆SRAM模块或存储器＆主轴模块时，存储器中存储的全部数据会丢失，要重新恢复数据。
）2）可能是插在小槽中的板不良，即HSSB（高速串行总线）板不良。
机床参数在数控维修中的作用BEIJING_FANUC 0i系列是高品质、高性价比的 CNC系统，具有丰富的功能，尤其内部的数据结构布局合理，操作直观，使用及维修都很方便，其功能可通过一些参数的修改来进行选择。
下面以实践中遇到的几个例子来说明其应用。
1.TH6350卧式加工中心全闭环→半闭环的修改TH6350卧式加工中心使用FANUC-0iA系统，其B轴采用闭环。
由于B轴圆光栅出现问题而无法发挥作用，但生产任务又很紧，所以决定暂时采用半闭环结构。
步骤如下：(1)将参数 No.1815#1有关 B轴参数 OPTx改为“0”；(2)修改柔性传动比Feed gear(n/m)，该参数可通过如下公式设定：n/m=电动机旋转1转时希望的脉冲数/电动机旋转1转时位置反馈的脉冲数=参考计数器容量/1 000 000 (最小公约数)=15 000/1 000 000=3/200由于n/m是整数比还可运用估算法进行设定：1/100＜n/m＜1/50即2/200＜n/m＜4/200故n/m=3/200(3)改完后执行B轴回零，用百分表打夹具的基准面适当修改参数 No.1850关于B轴的栅格偏移量 Grid shift，使回零后夹具的位置能够回到全闭环时的位置。
这样就完成了全闭环→半闭环的转换。
2.VMC_1000C立式加工中心A轴回零的调整VMC_1000C立式加工中心使用FANUC-0iA系统，其A轴由于长期回转，有时会出现回零不准的现象，关机后再开机回零仍然不准。
这种故障可能是由于A轴的减速挡块破损或者松动，需要换或调整挡块，这样回零就不那么准确。
可通过调整参数保证回零的准确性。
下面介绍一种最快的方法调整该参数。
首先将参数中 No.1850 Grid shift关于 A轴的参数设定为“0”，将A轴回零，再用手轮摇A 轴使转台上移动的刻线和固定的刻线对齐(可通过固定刻线的影射线与移动刻线重合判断是否对齐)，看A轴在回零后又转过了多少度两个刻线才对齐，把这个度数乘1000补偿到 No.1850关于 A轴的参数中即可。
这种方法还可用在其它轴回零不准的时候。
3.FANUC-0i A关于报警履历的显示FANUC-0iA有报警履历功能，该履历记录了机床运行过程中所有的操作，对于故障的分析及维修十分方便。
可通过下面的参数设定来启动报警履历功能：(1)No.3106#7OHD(0：不显示操作履历画面，1：显示操作履历画面)及No.3106#4OHS(是否对操作履历进行采样，0：采样，1：不采样)。
(2)No.3112#5OPH(0：操作履历功能有效，1：操作履历功能无效)。
(3)No.3112，在操作履历上记录时标的间隔。
4.FANUC-0iA关于主轴定向停止位置的调整主轴经过拆卸后，执行M19定位指令，其定向位置将发生变化，如果定向停止位置不准将会损坏换刀装置，因此定向停止位置必须精调。
FANUC-0i A提供了方便的参数调节功能。
可通过调整参数No.4031和No.4077中的任何一个(No.4031：位置编码器方式定向停止位置，No.4077：定向停止位置偏移量)，使定向位置恢复到拆卸前的状态。
这样就不必担心在拆卸之前没做标记。
5.结束语通过上述几例可以看出，数控机床的参数有着十分重要的作用，它在机床出厂时已被设定为最佳值，通常不需要修改。
但在运用中可根据实际情况对其进行更改、优化,从而弥补机械或电气设计方面的不足。
当然，更改参数必须首先对该参数有详细的了解，看该参数的变更会产生什么样的结果，受哪个参数的制约以及对其它参数有无影响，并做下记录，以便对不同参数所产生的结果进行对比，选择其中最佳者设定到对应的参数表中。
在不知道参数的意义前最好不要修改参数，以免发生意外!FANUC常用系统功能（中英文对照）FANUC 系统功能1、控制轨迹数（Controlled Path）CNC控制的进给伺服轴（进给）的组数。
加工时每组形成一条刀具轨迹，各组可单独运动，也可同时协调运动。
2、控制轴数（Controlled Axes）CNC控制的进给伺服轴总数/每一轨迹。
3、联动控制轴数（Simultaneously Controlled Axes）每一轨迹同时插补的进给伺服轴数。
4、PMC控制轴（Axis control by PMC）由PMC（可编程机床控制器）控制的进给伺服轴。
