椭圆函数滤波器响应

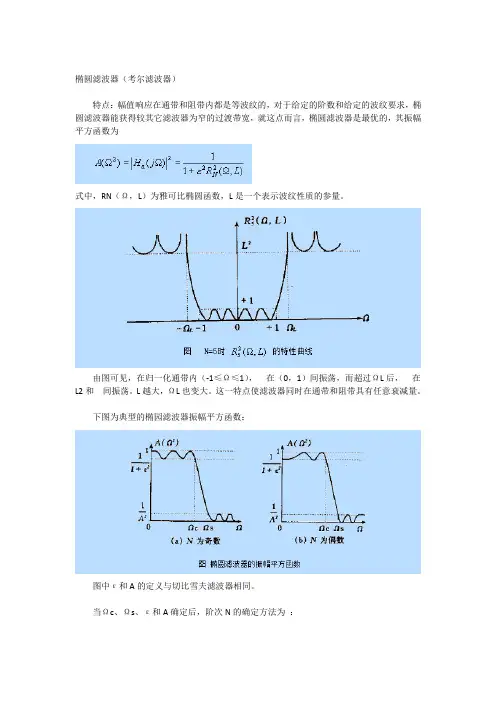

椭圆滤波器(考尔滤波器)
椭圆滤波器（考尔滤波器）
特点：幅值响应在通带和阻带内都是等波纹的，对于给定的阶数和给定的波纹要求，椭圆滤波器能获得较其它滤波器为窄的过渡带宽，就这点而言，椭圆滤波器是最优的，其振幅平方函数为
式中，RN（Ω，L）为雅可比椭圆函数，L是一个表示波纹性质的参量。
由图可见，在归一化通带内（-1≤Ω≤1），在（0，1）间振荡，而超过ΩL后，在L2和间振荡。
L越大，ΩL也变大。
这一特点使滤波器同时在通带和阻带具有任意衰减量。
下图为典型的椭园滤波器振幅平方函数：
图中ε和A的定义与切比雪夫滤波器相同。
当Ωc、Ωs、ε和A确定后，阶次N的确定方法为：
上面讨论了三种最常用模拟低通滤波器的特性和设计方法，设计时按照指标要求，合理选用。
一般，椭圆滤波器的阶次可最低，切比雪夫次之，巴特沃兹最高，参数的灵敏度则恰恰相反。
椭圆滤波器(考尔滤波器)
椭圆滤波器（考尔滤波器）
特点：幅值响应在通带和阻带内都是等波纹的，对于给定的阶数和给定的波纹要求，椭圆滤波器能获得较其它滤波器为窄的过渡带宽，就这点而言，椭圆滤波器是最优的，其振幅平方函数为
式中，RN（Ω，L）为雅可比椭圆函数，L是一个表示波纹性质的参量。
由图可见，在归一化通带内（-1≤Ω≤1），在（0，1）间振荡，而超过ΩL后，在L2和间振荡。
L越大，ΩL也变大。
这一特点使滤波器同时在通带和阻带具有任意衰减量。
下图为典型的椭园滤波器振幅平方函数：
图中ε和A的定义与切比雪夫滤波器相同。
当Ωc、Ωs、ε和A确定后，阶次N的确定方法为：
上面讨论了三种最常用模拟低通滤波器的特性和设计方法，设计时按照指标要求，合理选用。
一般，椭圆滤波器的阶次可最低，切比雪夫次之，巴特沃兹最高，参数的灵敏度则恰恰相反。

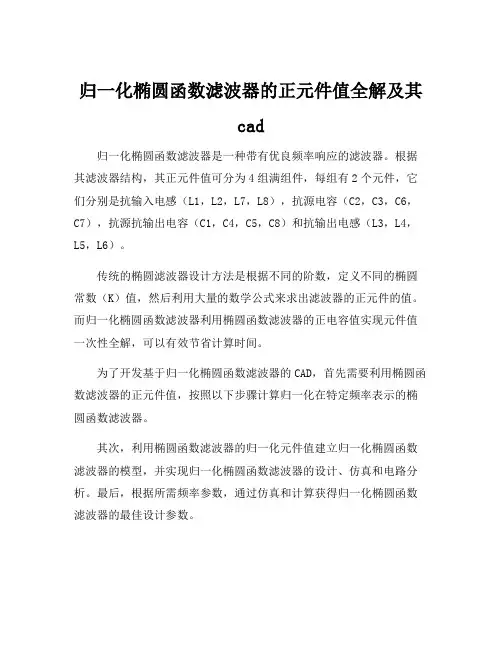

归一化椭圆函数滤波器的正元件值全解及其cad
