浅议门式刚架中梁柱平面外计算长度的取值
平面外计算长度

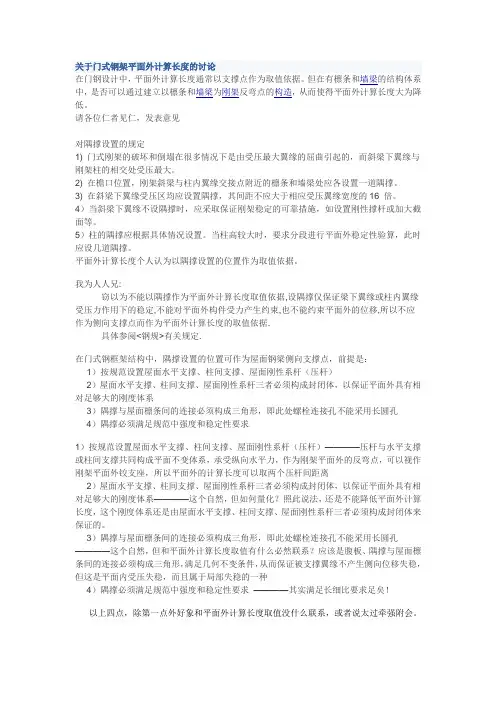

![平面外计算长度](https://img.taocdn.com/s3/m/97f18e6427d3240c8447ef83.png)
关于门式钢架平面外计算长度的讨论在门钢设计中,平面外计算长度通常以支撑点作为取值依据。
但在有檩条和墙梁的结构体系中,是否可以通过建立以檩条和墙梁为刚架反弯点的构造,从而使得平面外计算长度大为降低。
请各位仁者见仁,发表意见对隅撑设置的规定1) 门式刚架的破坏和倒塌在很多情况下是由受压最大翼缘的屈曲引起的,而斜梁下翼缘与刚架柱的相交处受压最大。
2) 在檐口位置,刚架斜梁与柱内翼缘交接点附近的檩条和墙梁处应各设置一道隅撑。
3) 在斜梁下翼缘受压区均应设置隅撑,其间距不应大于相应受压翼缘宽度的16 倍。
4)当斜梁下翼缘不设隅撑时,应采取保证刚架稳定的可靠措施,如设置刚性撑杆或加大截面等。
5)柱的隅撑应根据具体情况设置。
当柱高较大时,要求分段进行平面外稳定性验算,此时应设几道隅撑。
平面外计算长度个人认为以隅撑设置的位置作为取值依据。
我为人人兄:窃以为不能以隅撑作为平面外计算长度取值依据,设隅撑仅保证梁下翼缘或柱内翼缘受压力作用下的稳定,不能对平面外构件受力产生约束,也不能约束平面外的位移,所以不应作为侧向支撑点而作为平面外计算长度的取值依据.具体参阅<钢规>有关规定.在门式钢框架结构中,隅撑设置的位置可作为屋面钢梁侧向支撑点,前提是:1)按规范设置屋面水平支撑、柱间支撑、屋面刚性系杆(压杆)2)屋面水平支撑、柱间支撑、屋面刚性系杆三者必须构成封闭体,以保证平面外具有相对足够大的刚度体系3)隅撑与屋面檩条间的连接必须构成三角形,即此处螺栓连接孔不能采用长圆孔4)隅撑必须满足规范中强度和稳定性要求1)按规范设置屋面水平支撑、柱间支撑、屋面刚性系杆(压杆)————压杆与水平支撑或柱间支撑共同构成平面不变体系,承受纵向水平力,作为刚架平面外的反弯点,可以视作刚架平面外铰支座,所以平面外的计算长度可以取两个压杆间距离2)屋面水平支撑、柱间支撑、屋面刚性系杆三者必须构成封闭体,以保证平面外具有相对足够大的刚度体系————这个自然,但如何量化?照此说法,还是不能降低平面外计算长度,这个刚度体系还是由屋面水平支撑、柱间支撑、屋面刚性系杆三者必须构成封闭体来保证的。
减小门式刚架中柱平面外计算长度的方法
![减小门式刚架中柱平面外计算长度的方法](https://img.taocdn.com/s3/m/3ffeb93143323968011c920d.png)
10×10, 一根中柱的用钢量为 1 007.4 kg ; 方案 2:沿房屋全长在柱中间增设刚性系杆, 中柱的平面外计算长度
取 7 m , 根据计算中柱截面为 H500×300×10×10, 一根中柱的用钢量为 850 kg , 增加一根刚性系杆, 截面为
Φ114×8.0, 用钢量为 156.8 kg ; 方案 3: 利用吊车梁上翼缘, 在柱中间设隅撑, 中柱的平面外计算长度取 7 m,
摘要: 门式刚架的中柱设计中, 常因为平面外计算长度较大, 所选实腹式截面无法满足平面外稳定验算, 从而导致用钢量增加。
文中针对设有吊车梁的门式刚架中柱, 对 3 种设计方案进行比较, 证明利用吊车梁设置隅撑, 为中柱提供可靠侧向支承点, 从而
减小其平面外计算长度,该方法最经济实用。
关键词: 门式刚架; 平面外计算长度; 吊车梁; 隅撑; 侧向支承点
第2期
贾冬云:减小门式刚架中柱平面外计算长度的方法
207
( 1) 在没有可靠的中间支承点时, 门式刚架中柱的平面外计算长度应取柱的全长。 ( 2) 当设有吊车梁, 而且吊车梁设有制动系统时, 制动梁或制动桁架是沿房屋全长设置, 而且与中柱侧向 有可靠的连接, 可以作为中柱的侧向支承点。因此, 中柱的平面外计算长度应取柱脚到侧向支承点的距离。 ( 3) 当设有吊车梁, 但吊车梁没有设置制动系统时, 虽然吊车梁是沿房屋全长设置, 但是吊车梁与中柱侧 向没有可靠的连接, 不能作为中柱的侧向支承点。因此, 中柱的平面外计算长度应取柱的全长。 针对第一种情况, 也可以在柱中间沿房屋全长增设刚性系杆, 从而减小柱的平面外计算长度, 降低柱截 面面积, 然后比较两种方案的用钢量, 取小者。 第二种情况有效地利用了已有结构的设置, 减小了柱的平面外计算长度, 降低了柱截面面积, 达到节约 钢材的目的。 针对第三种情况, 如果能利用吊车梁, 使其与中柱侧向产生可靠的连接, 将有效地节约钢材。因此, 文中 将借鉴隅撑的设计原理, 来解决这个问题。
门式刚架柱计算长度系数值
![门式刚架柱计算长度系数值](https://img.taocdn.com/s3/m/d2de436fa45177232f60a2f9.png)
对门式刚架规程中柱计算长度系数值的质疑2011年02月23日16:02作者:左权胜160次阅读0次被顶共有评论0条可能大家也都遇到过这样的情况,但认为那是自己不懂的学问,于是就让它沉淀下去,时间愈久,就显得愈发的深奥,慢慢地,它也就偶像起来。
其实,我要说的是一些枯燥的公式,在设计钢结构门式刚架时,某些柱的计算应力很低,但长细比却大大地超标。
比如下面这个例子。
这是一个中跨很大(36m),边跨很小(6m)的钢结构轻型门式刚架,图中未给出构件的截面,也未给出荷载,你可以按常规地数值假定,也无论你用什么软件来进行计算,对构件的验算遵照《门式刚架轻型房屋钢结构技术规程CECS102:2002》(以下统一简称《规程》)。
从内力结果你可以看出边柱的轴向压力很小,而从构件验算中则有边柱的长细比非常之大。
这有些蹊跷,而且与其截面很不相称,当我们怀着忐忑的心情追查原因时,会发现该柱的计算长度系数异常。
一路找下去,一直找到《规程》中关于柱在刚架平面内的计算长度的计算公式,也就是,其中是计算长度系数,关于计算长度系数,《规程》中给出了三种方法,分别为查表法、一阶分析法和二阶分析法。
查表法所能涵盖的范围非常有限,比如仅针对单跨门式刚架;仅适用于屋面坡度不大于1:5的情况;多跨刚架仅考虑中间柱为摇摆柱等等,让人用起来没有信心。
而对于二阶分析,恐怕目前还多在某些论文里徜徉。
于是我们只能满怀希望地来看一阶分析法给出的公式,对于《规程》中的公式6.1.3-7a 和公式6.1.3-7b所适用的范围也同样有限,于是聚光灯照在这最后的舞者(公式6.1.3-8a)(公式6.1.3-8b)分别针对柱脚铰接和刚接两种情况。
其中是欧拉临界力,K为柱顶在水平荷载下的侧移刚度,是各柱竖向荷载与柱高之比求和,这几个值不值得深入探究,为所求柱的竖向荷载,需要质疑的是当该柱的竖向荷载很小,极端情况为0时,按上述公式得到的计算长度系数自然是无穷大。
那么公式中的“竖向荷载”在具体设计中究竟应该取什么值呢?文献[1]中说“STS认为将‘规程’规定为第i根柱所承受的竖向荷载处理成第i根柱在各种工况组合下所承受的最大轴向压力”,但问题是你求的某柱在某一种工况组合下的稳定应力,求该稳定应力所用到的长细比竟去用另一种工况组合的计算长度。
门式刚架结构 柱的计算长度
![门式刚架结构 柱的计算长度](https://img.taocdn.com/s3/m/c473f1ff48649b6648d7c1c708a1284ac9500574.png)
门式刚架结构柱的计算长度
门式刚架结构中,柱是承受纵向荷载和弯矩的重要构件。
计算柱的长度需要考虑多种因素,如建筑高度、结构形式、材料强度等。
一般来说,柱的长度应该满足以下要求:
1. 满足强度和稳定性要求:柱的长度应该能承受其所受荷载,并保证结构的稳定性。
2. 满足建筑高度限制:建筑物的高度越高,柱的长度就需要越长,以保证其承载能力。
3. 考虑结构形式:不同的结构形式对柱的长度也有影响。
例如,在框架结构中,柱的长度应该不小于框架高度的1.5倍;而在悬挂式结构中,柱的长度应该不小于悬挂索的长度。
4. 考虑材料强度:柱的长度还需要考虑材料的强度和刚度。
如果材料强度较高,柱的长度可以适当减小;反之,则需要增加柱的长度。
总之,柱的长度计算是门式刚架结构设计中的重要环节,需要考虑多种因素,综合考虑后才能得出合理的计算结果。
- 1 -。
关于计算长度问题的讨论_下_

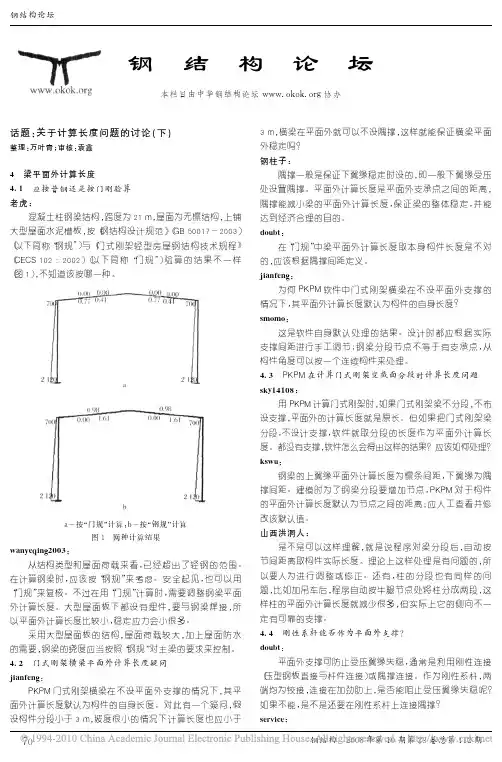

![关于计算长度问题的讨论_下_](https://img.taocdn.com/s3/m/f22e1f00f12d2af90242e6da.png)
门 规” 计算; 钢 规” 计算 a - 按“ b- 按 “ 图 1 两种 计 算 结 果
w a n e i n 2 0 0 3: y q g 从结构类型和 屋 面 荷 载 来 看, 已 经 超 出 了 轻 钢 的 范 围。 在计算钢梁 时, 应该按“ 钢 规” 来 考 虑 。 安 全 起 见, 也可以用 “ 门规 ” 来复核 。 不过在用 “ 门规 ” 计 算 时, 需要调整钢梁平面 外计算 长 度 。 大 型 屋 面 板 下 都 设 有 埋 件 , 要 与 钢 梁 焊 接, 所 以平面外计算 长 度 比较小 , 稳定 应 力会小很多 。 采 用大型屋面 板 的 结 构, 屋 面 荷 载 较 大, 加上屋面防水 的需要, 钢梁的 挠 度应 当 按 照 “ 钢规 ” 对主 梁的要 求 来 控制 。 4 2 门 式 刚 架 横 梁 平 面 外 计 算 长 度 疑 问 : i a n f e n j g 其平 犘 犓 犘 犕 门式刚架 横 梁 在 不 设 平 面 外 支 撑 的 情 况 下, 面外计算 长 度 默认 为构 件 的 自身 长 度 。 对 此 有 一 个 疑 问 , 假 设构 件分段小于 3犿, 坡 度 很小 的 情 况 下 计 算 长 度 也 应 小 于
图 3 改 进 型 系 杆 节 点 a - 受 压 翼 缘 失 稳 状态 ; b- 构 件 平 面外 失 稳 状态 图 2 构 件失 稳
大 。 所 以 对 柱 子 而 言 平面外 支撑很 重 要, 也就是通常所说的 系杆 很 重 要 。 但 是 柱 子 同 时 作 为 受 弯 构 件 , 其受压翼缘的侧 向 稳定 也不 能 忽 视 , 所 以 屋 面 能 看 到 隅 撑, 墙面一般就看不 到隅撑 了, 作 为 受 压 及 受 弯 都 很 大 的 柱, 应该同时出现系杆 和檩 条 + 隅撑体 系 , 单纯 用 系杆或 者 檩 条 + 隅 撑 来 替 代 两 者 的 共 同作 用 是 不 行 的 。 现 实 中 这 样 的 工 程 没 出 现 问 题 有 许 多 原因; 不过 由 于 设 置隅撑 破坏墙 面 板, 影响美观, 而不为大 — —中 间 加 填 板 多 数 人 所接受 , 所 以, 推 荐 一 种 改 进 型 系 杆— 双 角 钢 系杆 , 作 用在柱 子 上 能 起 到 系 杆 和 檩 条 + 隅 撑 体 系 的 共 同作 用, 而 且 不 会 破坏 墙 面 板, 其 连 接 构 件 满 足 条 件 同 1) 中 檩 条 + 隅撑 的 受力 条 件 。 所 以, 个 人 看 法: 刚性系杆能作为平面外支撑, 但是不能 作 为 受压翼缘 的 侧 向 支 撑 。 图 2 为 受 压 翼 缘 侧 向 失 稳 和 构 件 整 体 平面外 失 稳 示 意 , 图 3 为 改 进 型 系杆 节点 大样 。
门式刚架柱计算长度系数值
![门式刚架柱计算长度系数值](https://img.taocdn.com/s3/m/d2de436fa45177232f60a2f9.png)
对门式刚架规程中柱计算长度系数值的质疑2011年02月23日16:02作者:左权胜160次阅读0次被顶共有评论0条可能大家也都遇到过这样的情况,但认为那是自己不懂的学问,于是就让它沉淀下去,时间愈久,就显得愈发的深奥,慢慢地,它也就偶像起来。
其实,我要说的是一些枯燥的公式,在设计钢结构门式刚架时,某些柱的计算应力很低,但长细比却大大地超标。
比如下面这个例子。
这是一个中跨很大(36m),边跨很小(6m)的钢结构轻型门式刚架,图中未给出构件的截面,也未给出荷载,你可以按常规地数值假定,也无论你用什么软件来进行计算,对构件的验算遵照《门式刚架轻型房屋钢结构技术规程CECS102:2002》(以下统一简称《规程》)。
从内力结果你可以看出边柱的轴向压力很小,而从构件验算中则有边柱的长细比非常之大。
这有些蹊跷,而且与其截面很不相称,当我们怀着忐忑的心情追查原因时,会发现该柱的计算长度系数异常。
一路找下去,一直找到《规程》中关于柱在刚架平面内的计算长度的计算公式,也就是,其中是计算长度系数,关于计算长度系数,《规程》中给出了三种方法,分别为查表法、一阶分析法和二阶分析法。
查表法所能涵盖的范围非常有限,比如仅针对单跨门式刚架;仅适用于屋面坡度不大于1:5的情况;多跨刚架仅考虑中间柱为摇摆柱等等,让人用起来没有信心。
而对于二阶分析,恐怕目前还多在某些论文里徜徉。
于是我们只能满怀希望地来看一阶分析法给出的公式,对于《规程》中的公式6.1.3-7a 和公式6.1.3-7b所适用的范围也同样有限,于是聚光灯照在这最后的舞者(公式6.1.3-8a)(公式6.1.3-8b)分别针对柱脚铰接和刚接两种情况。
其中是欧拉临界力,K为柱顶在水平荷载下的侧移刚度,是各柱竖向荷载与柱高之比求和,这几个值不值得深入探究,为所求柱的竖向荷载,需要质疑的是当该柱的竖向荷载很小,极端情况为0时,按上述公式得到的计算长度系数自然是无穷大。
那么公式中的“竖向荷载”在具体设计中究竟应该取什么值呢?文献[1]中说“STS认为将‘规程’规定为第i根柱所承受的竖向荷载处理成第i根柱在各种工况组合下所承受的最大轴向压力”,但问题是你求的某柱在某一种工况组合下的稳定应力,求该稳定应力所用到的长细比竟去用另一种工况组合的计算长度。
探讨门式刚架中钢梁平面外计算长度
![探讨门式刚架中钢梁平面外计算长度](https://img.taocdn.com/s3/m/d7fee1b15ef7ba0d4a733bce.png)
探讨门式刚架中钢梁平面外计算长度首先明确隅撑的概念。
1、在工程界一般认为加隅撑的檩条可以作为门式刚架斜梁的侧向支撑,因此门式刚架中斜梁的无支撑长度可以认为是有隅撑的檩条的间距。
规范中没有明确的规定;在门式刚架轻型房屋钢结构技术规程中有如下规定:实腹式刚架斜梁的出平面计算长度,应取侧向支撑点间的距离;当斜梁两翼缘侧向支撑点的距离不等时,应取最大受压翼缘侧向支撑点的间距。
2、PKPM计算时平面外计算长度只要有檩条就取3m,不管檩条是否刚性连接平面外计算长度取3m是因为每3米设隅撑一道,如果不是3m设隅撑,计算长度也相应改变。
3、设斜拉条是为了把檩条的力传给钢架梁,或柱,不设不行4、以前对平面外计算长度有点共识:檩条可以一定程度的减少梁的上翼缘失稳,隅撑可以减少梁的下翼缘扭转失稳,所以一般取平面外计算长度为隅撑间距。
(檩条与隅撑视作共同对梁作用)......但是现在有的设计院在设隅撑时把它设在刚架应力大的地方,比如屋脊、沿口处,而在应力较小的部位,往往间距很大才设一根,(考虑安装过程中的稳定性)甚至不设隅撑,这种方法得到了一些设计人员的认可,那么这样的设置方法下,平面外计算长度该如何选取呢?刚架计算时,我们的梁高厚比经常大于80,甚至大于170,(普钢规范中应设横向和纵向加劲肋的限值),但是我们在实际中往往没有依据这种做法,很少用加劲肋,新规范中也没有明确提出加劲肋的问题,有人提出隅撑可看作起到加劲肋的作用,不知道这重说法对不对。
(有点离题:)但是也算一种误区吧)5、对于设置系杆的问题我也有一些想法。
对于屋脊处的系杆,新规范上说“刚性系杆可由檩条兼作,此时檩条应满足对压弯构件的刚度和承载力的要求”,在从前的帖子中有人提出过理论上的计算方法,验算屋脊处两根檩条共同作用能否满足刚性系杆的要求,但是我们在设计时往往没有演算,直接加了系杆了事,现在做了一个四面砖墙围护的钢构厂房,监理提出:因为砖墙围护有可靠的整体稳定性,砼抗风柱按照悬臂结构计算,柱顶位移在限值之内,这样传到钢构上的风载被大大减小,屋脊处两根檩条受到的力也大大减小,假如开间不大的话,那么这两根檩条应该能兼作系杆。
门式刚架柱计算长度系数值-推荐下载
![门式刚架柱计算长度系数值-推荐下载](https://img.taocdn.com/s3/m/028c9c9c0b4e767f5bcfce49.png)
对门式刚架规程中柱计算长度系数值的质疑2011年02月23日16:02作者:左权胜160次阅读0次被顶共有评论0条可能大家也都遇到过这样的情况,但认为那是自己不懂的学问,于是就让它沉淀下去,时间愈久,就显得愈发的深奥,慢慢地,它也就偶像起来。
其实,我要说的是一些枯燥的公式,在设计钢结构门式刚架时,某些柱的计算应力很低,但长细比却大大地超标。
比如下面这个例子。
这是一个中跨很大(36m),边跨很小(6m)的钢结构轻型门式刚架,图中未给出构件的截面,也未给出荷载,你可以按常规地数值假定,也无论你用什么软件来进行计算,对构件的验算遵照《门式刚架轻型房屋钢结构技术规程CECS102:2002》(以下统一简称《规程》)。
从内力结果你可以看出边柱的轴向压力很小,而从构件验算中则有边柱的长细比非常之大。
这有些蹊跷,而且与其截面很不相称,当我们怀着忐忑的心情追查原因时,会发现该柱的计算长度系数异常。
一路找下去,一直找到《规程》中关于柱在刚架平面内的计算长度的计算公式,也就是,其中是计算长度系数,关于计算长度系数,《规程》中给出了三种方法,分别为查表法、一阶分析法和二阶分析法。
查表法所能涵盖的范围非常有限,比如仅针对单跨门式刚架;仅适用于屋面坡度不大于1:5的情况;多跨刚架仅考虑中间柱为摇摆柱等等,让人用起来没有信心。
而对于二阶分析,恐怕目前还多在某些论文里徜徉。
于是我们只能满怀希望地来看一阶分析法给出的公式,对于《规程》中的公式6.1.3-7 a和公式6.1.3-7b所适用的范围也同样有限,于是聚光灯照在这最后的舞者(公式6.1.3-8a)(公式6.1.3-8b)分别针对柱脚铰接和刚接两种情况。
其中是欧拉临界力,K为柱顶在水平荷载下的侧移刚度,是各柱竖向荷载与柱高之比求和,这几个值不值得深入探究,为所求柱的竖向荷载,需要质疑的是当该柱的竖向荷载很小,极端情况为0时,按上述公式得到的计算长度系数自然是无穷大。
那么公式中的“竖向荷载”在具体设计中究竟应该取什么值呢?文献[1]中说“STS认为将‘规程’规定为第i根柱所承受的竖向荷载处理成第i根柱在各种工况组合下所承受的最大轴向压力”,但问题是你求的某柱在某一种工况组合下的稳定应力,求该稳定应力所用到的长细比竟去用另一种工况组合的计算长度。
探讨门式刚架中钢梁平面外计算长度
![探讨门式刚架中钢梁平面外计算长度](https://img.taocdn.com/s3/m/d7fee1b15ef7ba0d4a733bce.png)
探讨门式刚架中钢梁平面外计算长度首先明确隅撑的概念。
1、在工程界一般认为加隅撑的檩条可以作为门式刚架斜梁的侧向支撑,因此门式刚架中斜梁的无支撑长度可以认为是有隅撑的檩条的间距。
规范中没有明确的规定;在门式刚架轻型房屋钢结构技术规程中有如下规定:实腹式刚架斜梁的出平面计算长度,应取侧向支撑点间的距离;当斜梁两翼缘侧向支撑点的距离不等时,应取最大受压翼缘侧向支撑点的间距。
2、PKPM计算时平面外计算长度只要有檩条就取3m,不管檩条是否刚性连接平面外计算长度取3m是因为每3米设隅撑一道,如果不是3m设隅撑,计算长度也相应改变。
3、设斜拉条是为了把檩条的力传给钢架梁,或柱,不设不行4、以前对平面外计算长度有点共识:檩条可以一定程度的减少梁的上翼缘失稳,隅撑可以减少梁的下翼缘扭转失稳,所以一般取平面外计算长度为隅撑间距。
(檩条与隅撑视作共同对梁作用)......但是现在有的设计院在设隅撑时把它设在刚架应力大的地方,比如屋脊、沿口处,而在应力较小的部位,往往间距很大才设一根,(考虑安装过程中的稳定性)甚至不设隅撑,这种方法得到了一些设计人员的认可,那么这样的设置方法下,平面外计算长度该如何选取呢?刚架计算时,我们的梁高厚比经常大于80,甚至大于170,(普钢规范中应设横向和纵向加劲肋的限值),但是我们在实际中往往没有依据这种做法,很少用加劲肋,新规范中也没有明确提出加劲肋的问题,有人提出隅撑可看作起到加劲肋的作用,不知道这重说法对不对。
(有点离题:)但是也算一种误区吧)5、对于设置系杆的问题我也有一些想法。
对于屋脊处的系杆,新规范上说“刚性系杆可由檩条兼作,此时檩条应满足对压弯构件的刚度和承载力的要求”,在从前的帖子中有人提出过理论上的计算方法,验算屋脊处两根檩条共同作用能否满足刚性系杆的要求,但是我们在设计时往往没有演算,直接加了系杆了事,现在做了一个四面砖墙围护的钢构厂房,监理提出:因为砖墙围护有可靠的整体稳定性,砼抗风柱按照悬臂结构计算,柱顶位移在限值之内,这样传到钢构上的风载被大大减小,屋脊处两根檩条受到的力也大大减小,假如开间不大的话,那么这两根檩条应该能兼作系杆。
关子门式刚架斜梁平面外计算长度的探讨
![关子门式刚架斜梁平面外计算长度的探讨](https://img.taocdn.com/s3/m/f4906003581b6bd97f19ea80.png)
『
b a e ft e r o . r c s o h o f
.
.
1
KE W ORD p ra r me a e a fe t el n t Y S: o t l a ;lt r l f c i e g h;fe u a- o so a u k ig;k e — r c n f e v l x r lt r in l c l b n n eb a i g
为是 31 , 条 间距 1 5I , I檩 T . I隅撑 间距 1 5r 。隅撑 T . n
条件能 够作 为侧 向支撑 , 是檩 条 、 隅撑还是 系杆存 在
不 同的观点 , 规程Ⅲ 中也未 明确 指 出 , 这对设 计工 作 带来很 多疑 惑和不 便 。
和檩条 可 以作为 刚架斜 梁的侧 向支 撑点 。双 方 产生
回顾 , 为屋 面横 向支撑 的相应位置应设置 系杆, 认 不盘用檩条 兼作 系杆 梁的平面外计 算 长度 宜取 屋面横 向支撑 斜
间 的 长度 。
关键词 : 门式 刚 架 ;平 面 外 计 算 长 度 ; 扭 屈 曲 ;隅撑 弯
D I CUS ON S SI ON THE LATERAL EFFECTI VE LENGTH F O
,
B EAM N P I ORT AM E AL FR
F a mi g u Zh n n ( e in& R sa c n t u eo rh a tr ie s y S e y n 1 0 4 hn ) Ds g e e rh I si t f t No t e se n Unv ri , h n a g 1 0 0 ,C ia t
E  ̄f 7 2.o ma :m1@16cr iz n 设稿 日 20 —8 2 期:09 0 — 5
钢刚架柱计算长度系数取值的几个问题
![钢刚架柱计算长度系数取值的几个问题](https://img.taocdn.com/s3/m/754379dcddccda38366baf19.png)
钢刚架柱计算长度系数取值的几个问题许瑞萍;邢双军;左咏梅【摘要】钢材具有高强、质轻、力学性能良好的优点,广泛应用于建筑结构中.其截面轮廓尺寸小,构件长细比大,稳定性能是决定其承载力的一个特别重要的因素,而稳定性能与构件的计算长度密切相关.论文介绍了几种特殊情况下,钢刚架柱的计算长度系数的取值及应用,供设计人员参考.【期刊名称】《煤炭工程》【年(卷),期】2004(000)006【总页数】3页(P21-23)【关键词】钢刚架;柱;计算长度系数【作者】许瑞萍;邢双军;左咏梅【作者单位】河北工程学院,河北,邯郸,056038;河北工程学院,河北,邯郸,056038;河北工程学院,河北,邯郸,056038【正文语种】中文【中图分类】工业技术2004 年第 6 期煤炭工程E揭Iii跚跚钢刚架柱计算长度系数取值的几个问题许瑞萍,邢双军,左咏梅(河北工程学院,河北嘟嘟 056038) 摘要:钢材具有高强、质轻、力学性能良好的优点,广泛应用于建筑结构中。
其截面轮廓尺寸小,构件长细比大,稳定性能是决定其承载力的一个特别重要的因素,而稳定性能与构件的计算长度密切相关。
论文介绍了几种特殊情况下,钢刚架柱的计算长度系数的取值及应用,供设计人员参考。
关键词:钢刚架;柱;计算长度系数中图分类号:TU328文献标识码: B。
引言传统的刚架设计方法是就刚架所承受的各种荷载先分类,按照一阶弹性分析的方法,即一般结构力学的计算方法确定内力,然后经过内力组合得到诸构件的最不力内力。
得到柱的轴线压力和弯矩值后,把柱单独取出来,分别验算平面内和平面外的稳定。
平面内的计算按照《钢结构设计规范》GB50017 (以下简称《规范》)有关压弯构件稳定计算的方法设计。
在设计过程中,对于柱的计算长度,《规范》第 5.3.3 条有明确规定,即计算长度lo= µl ,用计算长度近似考虑刚架内力的工阶效应,显然确定刚架校的计算长度十分重要。
但是《规范》给出的刚架计算长度系数μ值是根据梁与柱的连接是刚性节点得到的,在实际工程中可能遇到→些特殊条件的刚架,规范未详细介绍。
门式刚架结构中刚架柱、梁计算长度分析
![门式刚架结构中刚架柱、梁计算长度分析](https://img.taocdn.com/s3/m/7218220079563c1ec5da71ab.png)
|
■ :
维普资讯
l 0 l l 0
式 絮 宫照 堂’ 周Fra bibliotek 1 、文登市广厦工程建设监理有 限公 司 2 、文登市建 筑设计院有限公 司
中
刚架柱 梁计算 长 度分 析
2 .横 梁 为 折 线 形 ( 字 形 ) 的 人 等 截 面柱 刚 架 ,其 柱 的平 面 内 计 算 长 钢 框架 结 构 在 全 国各 地 悄 然 兴 起 。 这 度系数 可 以按 照冷 弯薄 壁 型钢结 构技 种 结 构 具 有 重 量 轻 、 施 工 速 度快 、 外 术规 范 GB5 0 8 0 3附表 3. . 0 l -2 0 4 1确 形 美 观 等 优 点 , 在 大 量 的 工 业 建筑 中 定 。 得到 了广 泛地应 用 。作为 设计 人 员 , 3 .关 于 横 梁 为 等 截 面 、柱 为 变 本 人 也 多次 接 触 到 这 种 结 构 形 式 。 由 于 目前 的 设 计 都 是 靠 计 算 软 件 完 成 , 许 多人 对 门式刚 架各 方面 的基 本计 算原 理 还 缺 乏 深 刻 认 识 。 本 文 将 就 如 何 确 定 刚 架 柱 、梁 计 算长 度 的 问 题 加 以 归 纳 。 门 式 刚 架 这 种结 构 多 采 用 柱 脚 铰 接 ,柱 、 梁 刚 接 的 连 接 形 式 。柱 、 梁 多采 用 变 截 面 ,适 应 弯矩 变 化 ,节 省 钢 材 。 刚 架 柱 、 梁 计 算 长 度 的 取 值 ,很 大 程 度 上 决 定 了柱 、 梁 的 截 面 大 小 , 与 整 个 结 构 的 经 济 性 密 切 相 截面 且柱 脚 为铰接 的 刚架柱 的平 面 内计 算 长 度 系数 的 确 定 , 在冷 弯 薄 壁 型 钢结 构技 术规范 G 50 8 20 附表 3 B 0 1- 03 . 4 2中有 所规 定 ,但 该表 是针 对柱 大头 . 而 言 ;根 据 门 式 刚 架 轻 型 房 屋 钢 结 构 技 术规 程 C C 12 20 的 6 13 E S 0 :0 2 . . 条中 关于 变截 面柱 在平 面 内稳定 计算 公式 规 定 :轴 向 压 力 设 计 值 应 以 小 头 为 准 , 所 以将规 范 G 5 0 8 2 0 附 表 3 4 2 B 0 l- 0 3 . .
门式刚架斜梁平面外计算长度取值的研究的开题报告
![门式刚架斜梁平面外计算长度取值的研究的开题报告](https://img.taocdn.com/s3/m/e9b6878864ce0508763231126edb6f1afe00715f.png)
门式刚架斜梁平面外计算长度取值的研究的开题报告题目:门式刚架斜梁平面外计算长度取值的研究一、选题背景门式刚架是一种常用的桁架结构,其能够有效地承受水平作用力和垂直荷载。
而斜梁是门式刚架中的关键构件之一,它不仅能够增加结构的稳定性和刚性,还能够提高整个结构的抗弯和抗剪能力。
一般来说,斜梁的长度需要根据结构的实际情况进行计算,以保证结构的稳定性和安全性。
然而,在斜梁平面外计算长度取值方面,目前尚缺乏相关研究。
二、研究目的本研究旨在探讨门式刚架斜梁平面外计算长度取值的相关问题,为门式刚架的设计和施工提供可靠的理论依据。
三、研究内容1. 国内外门式刚架结构研究现状分析2. 门式刚架斜梁平面外计算长度取值的理论研究3. 数值模拟分析门式刚架斜梁在荷载作用下的变形和应力状态4. 进行相关实验验证四、论文结构本论文主要分为以下几个部分:第一章:绪论对门式刚架斜梁平面外计算长度取值的研究背景与意义进行介绍第二章:相关理论分析介绍门式刚架的结构特点、斜梁的作用、斜梁平面外计算长度取值的理论基础等相关理论。
第三章:数值模拟分析采用ANSYS等工具,对门式刚架斜梁进行数值模拟,探究其变形和应力状态。
第四章:实验验证设计相关实验并进行验证,验证数值模拟结果的正确性。
第五章:结论与展望总结研究结果,展望门式刚架斜梁平面外计算长度取值的未来发展方向。
五、研究意义本研究结果将有助于门式刚架斜梁的设计和施工,为建筑工程的安全和稳定提供保障,同时也有一定的理论研究价值。
六、研究方法本研究将采用文献资料法、理论分析法、数值模拟法和实验验证法等研究方法。
七、预期成果本研究的预期成果包括:理论研究成果、数值模拟分析成果、实验验证成果和相关论文发表成果。
门式钢架设计常见问题
![门式钢架设计常见问题](https://img.taocdn.com/s3/m/948176e31eb91a37f0115c57.png)
门式钢架设计常见问题1. 钢柱、钢梁的平面外计算长度怎么取?答:a. 平面外计算长度程序默认值为杆件实际长度,平面外的计算长度应该取平面外有效支撑之间的间距,通常需要根据平面外支撑布置情况修改。
(见《STS用户手册》)b. 见《钢结构设计手册》(第三版)460页9.8.3节c. 见《钢结构设计手册》(第三版)435页,437页相关内容2. 是否可以改变钢架工字型截面翼缘的厚度?答:可以。
见《门式钢架规范》条3. 关于STS中的错误信息:“梁高厚比超限”的解决方法?答:网友认为该错误信息出现是因为钢架的楔率>60mm/m造成的,本人却无法验证该说法。
但是增加腹板厚度确实可以解决该问题。
见《门式钢架规范》条,《钢结构规范》节4. 高强螺栓可以涂油漆吗?答:不可以。
油漆会使接触面的摩擦系数降低。
5. 如何确定钢架梁的分段比例?答:可根据弯矩包络图确定。
一般单跨取:或:,多跨可取::6. 如何估算钢架梁柱截面?答:根据荷载与支座情况,钢梁的截面高度通常在跨度的1/20~1/50之间选择。
翼缘宽度根据梁间侧向支撑的间距按l/b限值确定时,可回避钢梁的整体稳定的复杂计算。
确定了截面高度和翼缘宽度后,其板件厚度可按规范中局部稳定的构造规定预估。
柱截面按长细比预估,通常50<λ<150,简单选择值在100附近。
根据轴心受压、双向受弯或单向受弯的不同,可选择钢管或H型钢截面等。
7. 关于门式钢架的恒载?答:压型钢板及保温层m2檩条m2悬挂设备m28. 如果钢架截面是以强度控制而非挠度控制时,可以考虑使用高强钢材。
9. 钢构的除锈方式有哪些?答:手动,适用于小型要求不高的构件,除锈不彻底喷砂,适用于比较厚实的构件,除锈彻底酸洗,适用于薄壁构件或不方便用喷砂方法除锈的构件或部位,除锈彻底10. 拉条采用圆钢时直径不宜小于10mm(见《门式钢架规范》条);檩托的常用厚度是8mm;隅称按设计确定(见《门式钢架规范》条);屋面彩钢板厚度不宜小于0.4mm(见《门式钢架规范》条)。
浅议门式刚架中梁柱平面外计算长度的取值
![浅议门式刚架中梁柱平面外计算长度的取值](https://img.taocdn.com/s3/m/658fea6083d049649a665886.png)
浅议门式刚架中梁柱平面外计算长度的取值摘要:门式刚架的破坏和倒塌在很多情况下是由受压最大翼缘的屈曲引起的,对门式刚架梁和柱平面计算长度取值就不容忽视了。
在工程界一般认为加隅撑的檩条可以作为门式刚架斜梁的侧向支撑。
其实这种做法只能应用在特定的条件中。
而钢架柱平面外取通长系杆间距作为其平面计算长度很多时候又不太经济。
既然有墙梁和墙板,我们为何不利用墙梁和墙板建立一个平面外几何不变体系,以墙梁和内翼缘隅撑来减小柱平面外的计算长度,这种设计节约了相当量的钢材。
关键词:钢架计算长度支撑在门式刚架设计中,平面外计算长度通常以支撑点作为取值依据。
这句话大家是看法是一致的。
但是支撑点如何定义,如何取值,那就仁者见仁智者见智了。
下面分别讨论门式刚架结构中梁和柱平面外计算长度如何正确取值。
一、讨论钢梁平面外计算长度如何取值,门式刚架的破坏和倒塌在很多情况下是由受压最大翼缘的屈曲引起的,可见钢梁平面外计算长度正确取值直接影响结构的安全问题。
目前在工程设计上对钢梁平面外计算长度取值大致有两中做法。
第一做法是钢梁平面外计算长度取隅撑的间距,第二做法是钢梁平面外计算长度取屋面水平支撑与钢梁交点的间距。
钢梁平面外计算长度取隅撑的间距的做法很多时候是偏于不安全的。
《门式刚架轻型房屋钢结构技术规程》(CECS102:2002)6.1.6条第三款:当实腹式钢梁的下翼缘受压时,必须在受压翼缘侧面布置隅撑作为斜梁的侧向支撑,隅撑的另一端连接在檩条上。
此处提出隅撑可作为钢梁平面外侧向支撑点。
我们再看《钢结构设计规范》(GB50017-2003)4.2.1条可知侧向支撑点必须能阻止钢梁受压翼缘的侧向位移。
综合这两本规范和规程可知:隅撑可作为钢梁平面外侧向支撑点的前提条件是隅撑必须能阻止钢梁受压翼缘的侧向位移。
目前很多钢结构施工单位在隅撑制作时考虑施工过程中误差,特意将隅撑角钢两端的螺栓孔制成长圆孔,而设计单位设计时隅撑角钢与钢梁和檩条连接一般都是采用M12的普通螺栓连接的。
门式钢架规范的规定
![门式钢架规范的规定](https://img.taocdn.com/s3/m/bca61271a2161479171128fe.png)
门式钢架结构设计注意事项:1、《门规》和《钢规》的适用条件:《门规》总则:P1-1.0.22、主要尺寸:跨度:主钢架轴线之间的距离高度:地坪至柱轴线与斜梁轴线交点的高度檐口高度:地坪至房屋外侧檩条上缘的高度宽度:房屋侧墙墙梁外皮之间的距离3、常用尺寸:跨度:9~36m柱距:一般采用6~9m,大于9m采用桁架式檩条高度:有桥式吊车不宜大于12m4、坡度:一般不应小于5%,夹芯板屋面建议不小于10%,否则容易漏雨5、柱脚最小尺寸:建议不小于300mm,否则影响地脚螺栓的布置6、梁的最小高度:建议不小于300mm,否则影响高强螺栓的布置。
7、屋面恒荷载取值:一般可取0.2kN/m2~0.3kN/m28、屋面活荷载取值:《门规》3.2.2条规定:对于受荷投影面积大于60m2的钢架构件,屋面竖向均布活荷载的取值可取不小于0.3kN/m2,建议不小于屋面雪荷载;《钢规》3.2.1条注同此规定。
9、风与地震组合:《门规》P7-3.2.5.5:风荷载与地震作用不同时考虑10、是否考虑温度荷载:《钢规》P78-8.1.5《门规》P16-4.3.111、厂房防震缝:《抗规》P124-9.2.3:当设置防震缝时,其缝宽:厂房体型复杂或者有贴建的房屋和构筑物时,宜设防震缝,在厂房纵横跨交接处、大柱网厂房或不设柱间支撑的厂房,防震缝宽度可采用150~225mm,其他情况可采用75mm~135mm。
12、柱脚:《门规》P15-4.1.4:建议36m跨度以上的无吊车房屋也按照刚接考虑;重型荷载平台柱脚应采用靴梁柱脚;《门规》P45-7.2.17:《抗规》P129-9.2.16:13、横向水平支撑:宜设置在温度区间端部的第一或者第二开间,当端部支撑设在第二开间时,第一开间应设置刚性系杆《抗规》P125-9.2.9.2:屋盖水平支撑、纵向水平支撑的交叉斜杆均可按照拉杆设计,并取相同截面。
14、纵向水平支撑:《门规》P17-4.5.2.7:在设有驾驶室且起重量大于15t桥式吊车的跨间应设置纵向支撑桁架。
轻钢门式刚架结构设计计算作业指导附注
![轻钢门式刚架结构设计计算作业指导附注](https://img.taocdn.com/s3/m/b1f7edce76a20029bd642d96.png)
门式钢架设计计算指导书编制附注附注1:门式钢架结构计算高度取值的规定:对变截面实腹式钢架,柱轴线可取通过柱下端中心的竖直线,斜梁的轴线可取通过变截面梁段最小端的中心与斜梁上表面平行的轴线。
见下图(注图1)。
门式钢架的建筑定位轴线与此含义不同,一般指柱外皮;钢架建筑高度为柱外皮与梁外表面交点的高度。
附注2:跨高比对于风荷载取值的影响:(1)对于柱脚铰接的门式钢架,跨高比<2.3,风荷载按荷载规范取用,其余情况按门式钢架规范取用。
(2)对于柱脚刚接,跨高比<3.0,风荷载按荷载规范取用,其余情况按门式钢架规范取用。
(3)当按荷载规范取用,风荷载调整系数取1;按门式钢架规范取用,调整系数取1.05。
附注3:门式钢架变形缝设置:纵向温度区段小于300m,横向温度区段小于150m (当有计算依据时,温度区段可适当放大)。
附注4:对于轻钢结构,没有抗震等级的概念。
对于“混凝土柱+钢梁”的排架结构,可根据《砼规》表11.1.4中“单层厂房结构”来确定抗震等级。
7度区混凝土排架抗震等级为3级。
具体可参见《门钢规范条文说明》的3.1.4条。
附注5:端区边缘宽度的取法,按照规范附录A,Z=min{建筑最小水平尺寸的10%、0.4H}同时不得小于建筑最小尺寸的4%或1m。
本文中,Z={2.46m,3.88m}=2.46m>[0.984m,1m];2Z=4.92m<柱距7.5m。
按照门钢规范附录A表A.0.2-1注3“当端部柱距不小于端区宽度时,端区风荷载超过中间区的部分,宜直接由端刚架承受”附注6:活荷载取值按门钢规范第3.2.2 当采用压型钢板轻型屋面时,屋面竖向均布活荷载的标准值(按水平投影面积计算)应取0.5KN/m2。
注:对受荷水平投影面积大于60m2 刚架构件且只承受一个活荷载情况下,屋面坚向均布活荷载的标准值可取不小于0.3KN/m2。
本文中,中间跨钢架受荷面积为24.6x7.5=184.5>60m2,因此取值0.3KN/m2。
关于计算长度问题的讨论_下_
![关于计算长度问题的讨论_下_](https://img.taocdn.com/s3/m/f22e1f00f12d2af90242e6da.png)
7 0
www. o k o k. o r g 系杆 和 隅撑 的 作 用 是 不 一 样 的 。 系 杆 的 作 用 是 将 横 向 框 架 连 为整 体 , 增 强 厂 房 结 构 的 纵 向 刚 度, 增强厂房整体工 作的性能, 因 此 门式 刚 架 可 以 作 为 平 面 框 架 来 设 计 ( 主要是 。而 隅撑 将 钢梁 或 钢柱 的 受 压 翼 缘 和 檩 条 连 成 一 横 向 受力 ) 体, 主 要 是保证 构 件 受 压 翼 缘 的 稳 定 , 阻 止 其 失 稳。而 钢 梁 和钢柱的平面外 失 稳 , 主 要 是受 压 翼 缘 的 失 稳 。 所 以 我 认 为 隅撑 可以 。 但系 杆 要 看 怎 么 与 钢 柱 和 钢 梁 连 接 , 连 接 合 适, 则 也可以 作 为平面外的 支撑 。 : b i l l - s h u 能 不 能减 小 计 算 长 度, 是不是刚性系杆并不是原则问 题, 关键 是 要 有 支 撑 体 系 。 支 撑 体 系 只 要 足 够 刚 性 , 通过杆 件 将 梁 受压翼缘 与 支撑 连 接 , 保证传力就可以。比如屋面两 端开 间 为 支撑体 系 , 那么 其 他 梁的 系杆 ( 减 小 计 算 长 度) 就不 需要 是 刚 性 的, 可以设计 成拉杆 。 关 键 是 支 撑 系 杆 按 压 还 是 拉 设计 。 : d o u b t 大家可能 误 会 题 目 的 意 思 了。 刚 性 系 杆 既 然 称 为 “ 刚 , 性” 自 然 能 够作 为 支撑 , 问 题 是实 际 的 连 接 节 点 能 否 让 这 根 刚 性杆 起 到 平面外 支撑 的 作 用, 因为隅撑可以阻止受压翼缘 的 转动 , 但现 实中 刚 性 系 杆 两 端 铰 接 , 也没人在系杆上加隅 撑, 那么 柱 或 梁 就 可 以 绕 这 铰 接 点 转 动 , 对二轴稳定最直接 影响 的应该 是翼缘 , 那还 能 起 到 平面外 支撑 作 用 吗? : a l l a n 首先 要 分 清楚 两 个 概念 问 题 : 平面外计算长度及平面外 稳定 和 受压翼缘 的 平 面 外 计 算 长 度 及 受 压 翼 缘 的 平 面 外 稳 定 。 平面外 稳定 是 就 构 件 本 身 而 言 , 当 失 稳 时, 是构件整体 失稳; 受压翼缘 的平面外 稳定 仅指 受 压 翼 缘 本 身 , 当 失 稳 时, 是受压翼缘 的 扭 转 失 稳 ; 两 者 的 形 态 是 不 一 样 的。而 且, 在 门式刚架 中 , 刚 性系杆 、 檩条、 隅撑 作 用 在 屋 面 梁 和 柱 子 上 的 作 用和 意 义是 不一样的 。 ) 门式刚架 中 的屋面钢梁一 般 作 为 受 弯 构 件 考 虑 ( 屋面 1 , 坡度小, 梁 轴 力 影响 可以不考虑) 通常在程序中定义的梁平 面外计算 长 度 实际 上 是 指 定 了 梁 受 压 翼 缘 的 平 面 外 计 算 长 度和梁平面外计算 长 度, 对 应的 受压 翼 缘 平 面 外 稳 定 依 靠 檩 条 + 隅撑 形 成 的 体 系 来 保证 , 而刚性系杆理论上一般不考虑 其对 梁 受压翼缘 侧向 稳定 的 保证 作 用 。 所 以 说 , 在不加隅撑 的 情况 下, 以刚 性系杆 间距 作 为梁 受 压 翼 缘 平 面 外 计 算 长 度 的说法是不成立 的。刚 性 系 杆 除 了 在 屋 面 支 撑 系 统 中 的 作 用外, 还 提供 屋面梁按 压 弯 构 件 考虑 时 整 体 平 面 外 稳 定 的 保 证, 理 论 上, 刚 性系 杆 要 作 用 在 梁 截 面 的 刚 度 中 心 才 能 起 到 这 样的 作 用 。 由 于 一 般 计 算 中 不 考 虑 屋 面 梁 的 轴 力 , 所 以, 刚 性系杆 此 时可以 作 为 一 种 安 全 储 备 , 其受力应该满足“ 钢 规” 上第4 当然, 在门式刚架结 构 体 系 中, 檩 4 页第 5 1 7点; 条 + 隅撑 也 能 起 到 作 为 梁 平 面 外 支 撑 的 作 用, 所 以, 檩条+ 隅撑 的 受力 应 该 要 满 足 两 个 条 件 : 钢规” 第4 犪 “ 4页5 1 7 点; 门规 ” 上第3 由于梁轴力很小, 满足 2页6 1 6-1 点 ; 犫 “ 了 犫. 点, 点自 然 也 能 满 足 了 。 犪. ) 门式刚架 中 , 柱 是 按 压 弯 构 件 计 算 的, 而且压力比较 2 ) ,V S t e e lC o n s t r u c t i o n 2 0 0 8( 1 0 o l 2 3,N o 1 1 2 : m s f 刚 性系杆作 为构 件 平面 a l l a n 的 解 释 很 清楚 。 简 单地 说 , 外的 支点 , 可 解 决 整 体稳定问 题 。 隅 撑 是 防 止 受 压 翼 缘 的 失 稳, 属于局压问题。但是, 当 平 面 外 的 受 力 较 大 时, 还应以计
减小门式刚架中柱平面外计算长度的方法
![减小门式刚架中柱平面外计算长度的方法](https://img.taocdn.com/s3/m/3ffeb93143323968011c920d.png)
气象条件: 基本风压 0.55 kN/m2, 基本雪压 0.20 kN/m2。
建筑场地类别: Ⅱ类场地土。
地震设防烈度: 7 度。
3.2 3 种方案的用钢量
不改变一榀刚架其它构件截面尺寸的条件, 3 种方案中, 采取不同的措施使中柱平面外计算长度不同,
而引起用钢总量的变化。
方案 1: 不设中间支承点时, 中柱的平面外计算长度取柱的全长 10 m , 根据计算中柱截面为 H600×350×
算长度的方法可以在门式刚架结构设计中采用。
参考文献: [1] 陈绍蕃,顾强.钢结构上册.钢结构基础[M].北京:中国建筑工业出版社, 2003: 181. [2] 中国工程建设标准化协会.门式刚架轻型房屋钢结构技术规程 CECS102: 2002[S].北京:中国计划出版社, 2003:17. [3] 陈绍蕃.房屋建筑钢结构设计.钢结构下册[M].北京:中国建筑工业出版社, 2003: 21- 22. [4] GB50018.冷弯薄壁型钢结构技术规范[S]. [5] GB50017.钢结构设计规范[S]. [6《] 钢结构设计手册》编辑委员会.钢结构设计手册( 上册) [M]. 北京: 中国建筑工业出版社, 2003: 421- 422.
柱在框架平面外的计算长度与支撑系统的布置有关, 支撑结构使柱在框架平面外得到支承点。柱在框架 平面外失稳时, 支承点可以看作变形曲线的反弯点, 并取计算长度等于支承点之间的距离[1]。通常, 框架柱平 面外位移的支承点可以通过在框架之间设置柱间支撑和刚性系杆来实现。但是, 对于门式刚架, 柱间支撑按 温度区段和房屋纵向受力情况, 仅在房屋端部第一或第二开间, 以及温度区段中部设置; 且一般情况下, 在刚 架转折处沿房屋全长设置刚性系杆[2], 以保证房屋的纵向稳定和空间刚度。所以, 在以轻取胜的门式刚架结构 中, 仅仅为了减小柱的平面外计算长度而额外增设柱间支撑或刚性系杆是不经济的; 但是, 为防止柱在弯矩 作用平面外失稳, 而增加柱截面面积, 从而增加用钢量, 也是不经济的。
门式刚架设计经验知识
![门式刚架设计经验知识](https://img.taocdn.com/s3/m/3f200884e009581b6bd9ebd3.png)
门式刚架一般多采用变截面构件,当有吊车时,柱多采用等截面。
常用的柱截面高度一般为300~700mm。
截面定义时考虑的原则有:(1)翼缘必须满足宽厚比要求,腹板满足高厚比要求。
对于腹板,当不满足要求时,程序按考虑屈曲强度计算。
所以说,截面翼缘满足宽厚比,显得很重要。
(2)截面选择要考虑常用的板型,结合市场上常用的材料规格选择比较好。
对于翼缘,常选用的规格有180、200、220、250等。
(3)选择截面还要考虑节点螺栓布置的实际情况,满足规范对于螺栓的容许距离要求。
(4)对于腹板截面,考虑的往往是制作问题,以及和翼缘截面厚度的协调问题。
腹板的厚度一般以比翼缘的小些为宜,其高厚比用到150左右比较合适。
这样,制作中的变形也比较小,板件厚度不宜低于6mm,否则焊穿。
(5)常用的门式刚架翼缘截面一般为:180x8, 180x10, 200x8, 200x10, 220x10, 220x12, 240x10, 240x12, 250x10, 250x12, 260x12, 260x14, 270x12, 280x12, 300x12, 320x14等。
(6)常用的腹板截面一般为6mm和8mm厚。
对6mm的其高度范围一般为300~750mmzui 最大可到900mm;对8mm厚的腹板高度范围一般为300~900mm,最大可到1200mm。
二知识点:梁的平面外计算长度通常情况下对于下翼缘取隅撑作为其侧向支撑点,计算长度取隅撑之间的距离。
对于上翼缘,一般也可以取有隅撑的檩条之间的距离。
檩距1.5m,隅撑隔一个檩条布置。
所以,梁的平面外计算长度取3m。
柱的平面外长度取决于其平面外支点距离,本刚架在牛腿位置设置面外支撑。
由于设置了吊车,程序在此把柱分为2段,柱子平面外长度取各段柱实际长度即可。
对于平面内计算长度,在通常情况下不需要修改。
但有时平面内长度需要根据实际修改。
当有夹层时,对于按框架设计的柱的平面内计算长度需要修改。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
浅议门式刚架中梁柱平面外计算长度的取值
摘要:门式刚架的破坏和倒塌在很多情况下是由受压最大翼缘的屈曲引起的,对门式刚架梁和柱平面计算长度取值就不容忽视了。
在工程界一般认为加隅撑的檩条可以作为门式刚架斜梁的侧向支撑。
其实这种做法只能应用在特定的条件中。
而钢架柱平面外取通长系杆间距作为其平面计算长度很多时候又不太经济。
既然有墙梁和墙板,我们为何不利用墙梁和墙板建立一个平面外几何不变体系,以墙梁和内翼缘隅撑来减小柱平面外的计算长度,这种设计节约了相当量的钢材。
关键词:钢架计算长度支撑
在门式刚架设计中,平面外计算长度通常以支撑点作为取值依据。
这句话大家是看法是一致的。
但是支撑点如何定义,如何取值,那就仁者见仁智者见智了。
下面分别讨论门式刚架结构中梁和柱平面外计算长度如何正确取值。
一、讨论钢梁平面外计算长度如何取值,门式刚架的破坏和倒塌在很多情况下是由受压最大翼缘的屈曲引起的,可见钢梁平面外计算长度正确取值直接影响结构的安全问题。
目前在工程设计上对钢梁平面外计算长度取值大致有两中做法。
第一做法是钢梁平面外计算长度取隅撑的间距,第二做法是钢梁平面外计算长度取屋面水平支撑与钢梁交点的间距。
钢梁平面外计算长度取隅撑的间距的做法很多时候是偏于不安全的。
《门式刚架轻型房屋钢结构技术规程》(CECS102:2002)6.1.6条第三款:当实腹式钢梁的下翼缘受压时,必须在受压翼缘侧面布置隅撑作为斜梁的侧向支撑,隅撑的另一端连接在檩条上。
此处提出隅撑可作为钢梁平面外侧向支撑点。
我们再看《钢结构设计规范》(GB50017-2003)4.2.1条可知侧向支撑点必须能阻止钢梁受压翼缘的侧向位移。
综合这两本规范和规程可知:
隅撑可作为钢梁平面外侧向支撑点的前提条件是隅撑必须能阻止钢梁受压翼缘的侧向位移。
目前很多钢结构施工单位在隅撑制作时考虑施工过程中误差,特意将隅撑角钢两端的螺栓孔制成长圆孔,而设计单位设计时隅撑角钢与钢梁和檩条连接一般都是采用M12的普通螺栓连接的。
不难想象这样的连接本身就是可以滑移的无法阻止钢梁受压翼缘的侧向位移。
假如隅撑角钢两端的螺栓孔制成直径14mm的圆孔限制位移是不是就能将隅撑可作为钢梁平面外侧向支撑点呢?也不一定的。
隅撑是连接在檩条上的,只有当檩条没有位移的情况下隅撑才能保证无侧移。
这就要求整个屋面檩条系统是一个刚性的整体;并且要求屋面有完整的支撑系统来保证这个屋盖为不变体
系。
当采用高波型扣合式屋面板时,屋面与檩条为滑动连接屋面檩条系统无法构成一个刚性的整体。
所以此时隅撑不可作为钢梁平面外侧向支撑点。
当采用低波型屋面板,屋面板与檩条采用自攻钉连接时,屋面檩条系统可构成一个刚性的整体。
所以此时隅撑可作为钢梁平面外侧向支撑点,一般隔一根檩条设置一个隅撑,隅撑间距约3米,此时工程设计时钢梁平面外取3米是合适的。
钢梁平面外计算长度取屋面水平支撑与钢梁交点的间距这种做法很多时候过于保守。
我们知道屋面水平支撑系统是几何不变体系,肯定能阻止钢梁的侧向位移,安全是没有问题的。
屋面水平支撑间距很大一般是6.0米,钢梁截面需要设计的很大才能满足,大大加大结构用钢量,根据以上讨论可知屋面板与檩条采用自攻钉连接时,此时隅撑可作为钢梁平面外侧向支撑点,我们可以减小钢梁平面计算长度,减小钢梁截面,节约钢材。
在结构设计中,其实钢梁上下翼缘都会受压,都有其各自的平面外计算长度,应该分别取值,但目前常用的计算软件PKPM中只能输入一个钢梁平面外计算长度,所以我们要按上下翼缘的平面外计算长度的较大值输入软件计算。
下翼缘的平面外计算长度是通过隅撑保证的,只要当上翼缘无侧移时下翼缘的隅撑才能作为侧向支撑。
屋面板与檩条采用自攻钉连接时,此时隅撑可作为钢梁下翼缘平面外侧向支撑点,檩条可作为上翼缘平面外侧向支撑,此时我们就取隅撑间距输入软件计算即可。
当采用高波型扣合式屋面板时,钢梁上翼缘平面外计算长度取屋面水平支撑与钢梁交点的间距,下翼缘相应位置设置隅撑,此时我们取屋面水平支撑间距输入软件计算即可。
二、讨论钢柱平面外计算长度如何取值,这个问题上大家争议很少,主要原因在于大家一般都取通长系杆作为钢柱的平面外支撑点,按规范设置柱间支撑、通长刚性系杆(压杆),压杆与,柱间支撑共同构成平面不变体系,承受纵向水平力,作为刚架柱平面外的反弯点,可以视作刚架平面外铰支座,所以钢架柱平面外的计算长度可以取两个压杆间距离。
在工程设计中大部分工程师也是这样操作的,这种做法安全是没有问题的,但是很多时候设计是可以继续优化的,减小截面的。
柱的平面外计算长度应该分有桥式吊车和无桥式吊车两中情况来确定。
(1)有桥式吊车
上柱:取上柱支撑与柱连接点的距离即上柱长度;
下柱:取下柱支撑与柱连接点的距离即下柱长度;
因为有桥式吊车柱子受力较大,平面内计算需要的截面已经比较大了,很可能是平面内受力控制截面取值,一般设计时我们不再优化平面外计算长度,
取支撑点间距对用钢量影响不大。
(2)无桥式吊车
1)取柱支撑和柱连接点的距离即通长系杆间距
2)与钢梁一样考虑,考虑墙墙梁与墙面板共同作用,并且设置在钢柱内翼缘设置隅撑,一般隔一根墙梁设置一个隅撑,钢柱的平面外计算长度取隅撑间距,一般取3米。
我们主要讨论无桥式吊车钢架中柱的平面计算长度的取值,取通长系杆间距安全没有问题,如果取钢柱内翼缘隅撑间距的做法是安全的就可以大大减小钢柱平面外计算长度,减小钢柱截面,很多人对取钢柱内翼缘隅撑间距作为钢柱平面外计算长度的做法不赞同。
认为这种做法没有根据,不安全。
其实在《冷弯薄壁型钢结构技术规范》(GB50018-2002)10.1.4条提到实腹式刚架梁和柱在刚架平面外的计算长度,应取侧向支承点间的距离,侧向支承点间可取设置隅撑处及柱间支撑连接点。
其条文说明提到作为侧向支承点的檩条、墙梁必须与水平支撑、柱间支撑或其他刚性杆件相连,否则,一般不能作为侧向支撑点。
但当屋面板、墙面板采用压型钢板、夹芯板等板材,而板与檩条、墙梁有可靠连接时,檩条、墙梁可作为侧向支承点。
可看出只要墙面板采用压型钢板、夹芯板等板材,而板与檩条、墙梁采用自攻钉可靠连接时,墙梁可作为侧向支承点,此时取钢柱内翼缘隅撑间距作为钢柱平面外计算长度是安全可行的。
一般工程中墙面采用压型钢板维护时,都是采用低波型钢板,都采用自攻钉连接。
同钢梁一样,在结构设计中,其实钢柱内外翼缘都会受压,都有其各自的平面外计算长度,应该分别取值,但目前常用的计算软件PKPM中也只能输入一个钢柱平面外计算长度,所以我们要按内外翼缘的平面外计算长度的较大值输入软件计算。
当采用低波型钢板,采用自攻钉连接时,内翼缘的平面外计算长度是通过隅撑保证的,墙梁可作为外翼缘平面外侧向支撑,此时我们就取隅撑间距输入软件计算即可。
当无墙面板时或墙面板与墙梁无可靠连接时,此时我们就应该取通长系杆间距输入软件计算。
三、小结
综上所述可得出以下三点结论:
1、设计钢梁时不能简单的以隅撑作为平面外计算长度取值依据,设隅撑仅保证梁下翼缘或柱内翼缘受压力作用下的稳定,不能对平面外构件受力产生约束,也不能约束平面外的位移,所以不应作为侧向支撑点而作为平面外计算长度的
取值依据。
只有当屋面板采用压型钢板、夹芯板等板材,而板与檩条有可靠连接时,并且屋面有完整的支撑系统,檩条才可作为侧向支承点。
2、无桥式吊车的钢架柱的隅撑应根据具体情况来设置。
当钢柱高较大时,应该分段进行平面外稳定性验算,此时应根据柱高设几道隅撑。
当墙面板采用压型钢板、夹芯板等板材,而板与墙梁有可靠连接时,并且有完整的柱间支撑系统,墙梁和隅撑间距可作为侧向支承点平面外计算长度。
3、在门式刚架结构中,当利用隅撑作为屋面钢梁和钢柱侧向支撑点时,应该具备5个条件:
1)按规范设置屋面水平支撑、柱间支撑、屋面刚性系杆(压杆)。
2)屋面水平支撑、柱间支撑、屋面刚性系杆三者必须构成封闭体,以保证平面外具有相对足够大的刚度体系。
3)隅撑与屋面檩条或墙梁间的连接必须构成三角形,即此处螺栓连接孔不能采用长圆孔。
4)隅撑必须满足规范中强度和稳定性要求。
5)屋面板或墙面板必须与屋面檩条或墙梁可靠连接(自攻钉连接)。
参考文献:
1、《门式刚架轻型房屋钢结构技术规程》(CECS102:2002)
2、《钢结构设计规范》(GB50017-2003)
3、《冷弯薄壁型钢结构技术规范》(GB50018-2002)
4、《钢结构设计手册》(第三版)。
