政府办公楼交流电梯的电气设计 扬大 水能学院
扬州大学楼宇自动化系统毕业设计

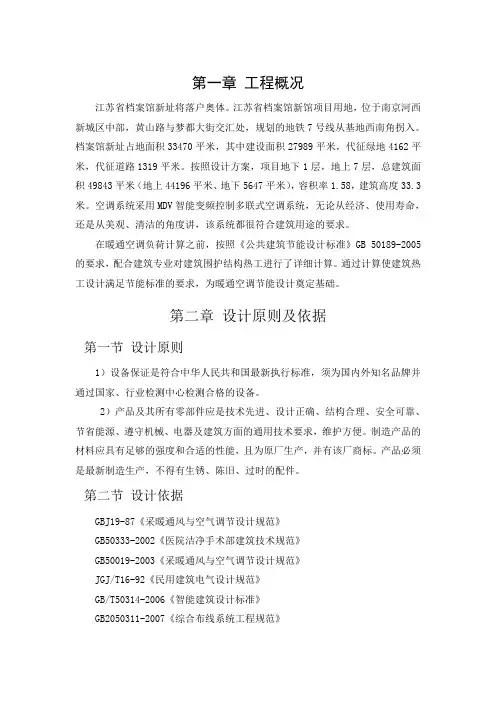

第一章工程概况江苏省档案馆新址将落户奥体。
江苏省档案馆新馆项目用地，位于南京河西新城区中部，黄山路与梦都大街交汇处，规划的地铁7号线从基地西南角拐入。
档案馆新址占地面积33470平米，其中建设面积27989平米，代征绿地4162平米，代征道路1319平米。
按照设计方案，项目地下1层，地上7层，总建筑面积49843平米（地上44196平米、地下5647平米），容积率1.58，建筑高度33.3米。
空调系统采用MDV智能变频控制多联式空调系统，无论从经济、使用寿命，还是从美观、清洁的角度讲，该系统都很符合建筑用途的要求。
在暖通空调负荷计算之前，按照《公共建筑节能设计标准》GB 50189-2005的要求，配合建筑专业对建筑围护结构热工进行了详细计算。
通过计算使建筑热工设计满足节能标准的要求，为暖通空调节能设计奠定基础。
第二章设计原则及依据第一节设计原则1）设备保证是符合中华人民共和国最新执行标准，须为国内外知名品牌并通过国家、行业检测中心检测合格的设备。
2）产品及其所有零部件应是技术先进、设计正确、结构合理、安全可靠、节省能源、遵守机械、电器及建筑方面的通用技术要求，维护方便。
制造产品的材料应具有足够的强度和合适的性能，且为原厂生产，并有该厂商标。
产品必须是最新制造生产，不得有生锈、陈旧、过时的配件。
第二节设计依据GBJ19-87《采暖通风与空气调节设计规范》GB50333-2002《医院洁净手术部建筑技术规范》GB50019-2003《采暖通风与空气调节设计规范》JGJ/T16-92《民用建筑电气设计规范》GB/T50314-2006《智能建筑设计标准》GB2050311-2007《综合布线系统工程规范》GB50312-2007《综合布线工程验收规范》。
第三章中央空调系统第一节中央空调系统原理与结构中央空调系统由冷热源系统和空气调节系统组成。
有主机和末段系统。
按负担室内热湿负荷所用的介质可分为全空气系统、全水系统、空气-水系统、冷剂系统。
