化工设备基础答案
《化工设备机械基础》习题解答.
⑵若封头椭圆长，短半轴之比分别为2，2
的最大值并确定其所在的
位置。
【解】(1圆筒P=3Mpa D=2030mm S=30mm
1. 00148. 0203030<==
D
S属薄壁容器MP S
PD m
圆整后，S n =16mm.（1）
水压试验校核
s e
e i T T S S D p φσσ9. 02
(≤+=
有效壁厚S e = Sn -C=16-0.8=15.2mm试验压力M P a P
P t
T 67. 29
. 11213776. 125. 1]
[][25. 1=⨯
⨯==σσ
计算应力141.86MPa 15.2
被的薄膜应力σ
σ
θ
和m
。
【解】P=2.5Mpa D=816mm S=16mm
1. 00196. 081616<==
D
S属薄壁容器MPa S PD
m
875. 3116
48165. 24=⨯⨯==σ MPa S
PD m
75. 6316
28165. 22=⨯⨯=
=σ
2.有一平均直径为10020 mm的球形容器，其工作压力为0.6Mpa，厚度为20 mm，试求该球形容器壁内的工作压力
-=
φσ
名义壁厚：S n =S+C+圆整，S+C=9.4+1.25=10.65mm.
圆整后，S n =11mm.
从计算结果看，最佳方案是选用标准椭圆封头。
第五章外压圆筒与封头的设计
四、工程应用题A组：
1、图5-21中A，B，C点表示三个受外压的钢制圆筒，材质为碳素钢，σs =216MPa，E=206GPa。试回答：
化工机械基础试题库及答案解析
化工机械基础试题库及答案解析一、单选题1. 下列关于化工设备材料选择的描述，错误的是：A. 根据介质的腐蚀性选择材料B. 根据设备的工作温度选择材料C. 根据设备的工作压力选择材料D. 根据设备的美观性选择材料答案：D2. 化工设备中，承受压力的部件通常称为：A. 壳体B. 封头C. 法兰D. 垫片答案：B3. 化工设备设计时，需要考虑的因素不包括：A. 设备的强度B. 设备的刚度C. 设备的重量D. 设备的颜色答案：D二、多选题1. 化工设备常见的腐蚀类型包括：A. 化学腐蚀B. 电化学腐蚀C. 物理腐蚀D. 生物腐蚀答案：A、B、D2. 下列哪些因素会影响化工设备的使用寿命：A. 材料的耐腐蚀性B. 设备的维护保养C. 操作人员的技术水平D. 设备的制造工艺答案：A、B、C、D三、判断题1. 化工设备的设计必须满足工艺要求和安全要求。
（对）2. 化工设备的设计可以不考虑环境因素。
（错）3. 化工设备的材料选择应优先考虑成本。
（错）四、简答题1. 简述化工设备设计中的压力容器设计要点。
答案：压力容器设计要点包括：确定容器的工作压力和工作温度；选择合适的材料；确保容器的结构强度和刚度；考虑腐蚀和磨损的影响；进行必要的热应力分析；确保容器的密封性能；考虑操作和维护的便利性。
2. 描述化工设备中常见的密封方式及其适用场合。
答案：常见的密封方式包括：填料密封，适用于低速、低压力的场合；机械密封，适用于高速、高压力的场合；软密封，适用于腐蚀性介质和有毒介质的密封；硬密封，适用于高温、高压的场合。
五、计算题1. 已知某化工设备的设计压力为1.0MPa，设计温度为200℃，材料的许用应力为150MPa，求该设备的最小壁厚。
答案：根据公式t = (P * D) / (2 * σ)，其中P为设计压力，D为设备直径，σ为材料的许用应力，可计算出设备的最小壁厚。
2. 设计一个化工设备，其容积为5立方米，工作压力为0.5MPa，工作温度为100℃，材料为碳钢，求该设备的设计壁厚。
化工设备基础知识试题答案(第三版)前五章
《化工设备机械基础》单元测试题第一章化工设备基础知识一、填空题1.化工设备广泛地应用于化工、食品、医药、石油及其相关的其他工业部门。
虽然它们服务的对象、操作条件、内部结构不同，但是它们都有一个外壳，这一外壳称为容器。
2.要保证化工容器能长期安全运转，化工容器必须具备足够的强度、密封性、耐蚀性及稳定性。
3.化工容器是一个钢制圆筒形结构，主要由钢制圆筒体和两端的封头组成，并设有各种化工工艺接管。
4.按压力容器的设计压力(p)，可将容器分为低压压力容器、中压压力容器、高压压力容器和超高压压力容器四个压力等级。
5.根据容器所受压力的大小、介质的毒性和易燃、易爆程度以及压力和体积乘积的大小，可将压力容器分为三类，即一类压力容器、二类压力容器、三类压力容器。
二、简答题1.化工容器与其他行业的容器相比较有哪些特点？它经常在高温、高压下工作，它里面的介质有可能是易燃、易爆、有毒、有害且具有腐蚀性。
2.按照压力容器在生产过程中的作用原理，可将压力容器分为哪几种？①反应压力容器(代号为R)。
它主要用于完成介质的物理、化学反应，如反应釜、分解塔、合成塔、变换炉、煤气发生炉等。
②换热压力容器(代号为E)。
它主要完成介质的热量交换，如热交换器、冷凝器、蒸发器、冷却器等。
③分离类容器（代号为S）。
它主要完成介质的净化分离，如分离器、洗涤塔、过滤器、吸收塔、干燥塔等。
④储存类容器(代号为C，其中球罐的代号为B)。
它主要用于储存或盛装生产用的原料气体、液体、液化气体等，如各种形式的储罐。
3.化工设备在使用年限内，安全可靠是化工生产对其最基本的要求，要达到这一目的，必须对化工设备提出哪几方面的要求？(1)强度(2)刚度(1)强度(2)刚度(3)稳定性(4)耐蚀性(5)密封性4.什么是强度？什么是刚度？化工设备的强度是指设备及其零部件抵抗外力破坏的能力，或在外力作用下不被破坏的能力。
刚度是指容器及其零部件抵抗外力作用下变形的能力。
化工设备机械基础试题库(附参考答案)
化工设备机械基础试题库（附参考答案）一、单选题（共10题，每题1分，共10分）1、设计一容器，已知计算厚度8.5mm,腐蚀裕量1Omnb钢板负偏差0.3mm,其筒体名义厚度6n=（）mmA、11B、9.8C、10D、9.5正确答案：C2、填料塔中安装在填料层的底部,作用是防止填料穿过其而落下、支承操作时填料层的重量、保证足够的开孔率、使气液两相能自由通过的是（）A、填料的支承装置B、填料C、液体分布器D、填料限位器正确答案：A3、设计一容器，若工作压力为2MPa,若容器顶部装有爆破片，则其计算压力PC=（）MPaoA、2.30B、3.00C、3.25D、3.50正确答案：D4、一内压容器，计算压力为0.85MPa,设计温度为50℃；圆筒内径Di=1200mm,对接焊缝采用双面全熔透焊接接头，并进行局部无损检测；工作介质无毒性，非易燃，但对碳素钢、低合金钢有轻微腐蚀，腐蚀速率K≤0.1mm∕a,设计寿命B=20年。
采用Q235-C作为圆筒材料，钢板厚度为3"16mm时，Q235-C的[o]t=120MPa,查GB/T3274,钢板为7.5~25mm时∖C1=0.8mmo则设计厚度为（）mm。
（注:计算结果小数点后保留两位）A、5.02B、7.02C、5.20D、6.205、有关TSG21《固定式压力容器安全技术监察规程》适用的压力说法正确的是：（）A、工作压力大于IMPaB、工作压力大于等于IMPaC、工作压力大于等于0.IMPaD、工作压力大于0.01MPa正确答案：C6、设计一容器，已知计算厚度8.5mm,腐蚀裕量1.0mm,钢板负偏差0.3mm,其筒体有效厚度δ=（）mmeA、9.8B、10C、9.5D、8.7正确答案：D7、直径较大的板式塔,为便于制造、安装、检修，可将塔盘板分成数块,通过（）送入塔内，装在焊于塔体内壁的塔盘支承件上。
A、接管B、检查孔C、手孔D、人孔正确答案：D8、填料塔中将液相加料及回流液均匀地分布到填料表面的是（）A、填料限位器B、填料的支承装置C、填料D、液体分布器正确答案：D9、常见的管壳式换热器和板式换热器属于以下哪种类型的换热器：（）A、直接接触式换热器B、间壁式换热器C、中间载热体式换热器D、蓄热式换热器10、球壳的中径D为60Omnb壁厚为8ι≡ι其第一曲率半径为（）mm°A、296B、300C、304D、8正确答案：B二、判断题（共90题，每题1分，共90分）1、浮头式换热器中两端管板中只有一端与壳体固定，另一端可相对壳体自由移动，称为浮头。

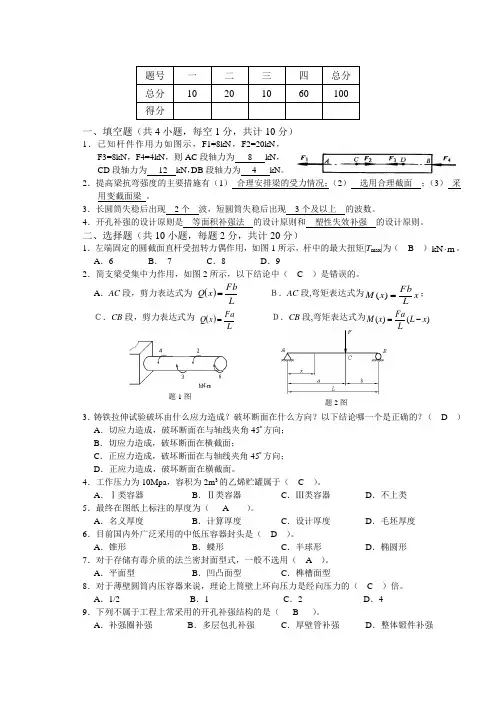

化工设备机械基础试题含答案
一、填空题（共4小题，每空1分，共计10分） 1．已知杆件作用力如图示，F1=8kN ，F2=20kN ，F3=8kN ，F4=4kN ，则AC 段轴力为 8 kN ，CD 段轴力为 -12 kN ，DB 段轴力为 -4 kN 。
2．提高梁抗弯强度的主要措施有（1） 合理安排梁的受力情况；（2） 选用合理截面 ；（3） 采用变截面梁 。
3．长圆筒失稳后出现 2个 波，短圆筒失稳后出现 3个及以上 的波数。
4．开孔补强的设计原则是 等面积补强法 的设计原则和 塑性失效补强 的设计原则。
二、选择题（共10小题，每题2分，共计20分）1．左端固定的圆截面直杆受扭转力偶作用，如图1所示，杆中的最大扭矩|T max |为（ B ）m kN ⋅。
A ．6B ． 7C ．8D ．92．简支梁受集中力作用，如图2所示，以下结论中（ C ）是错误的。
A ．AC 段，剪力表达式为 ()L Fb x Q = Ｂ．AC 段,弯矩表达式为x LFb x M =)(； Ｃ．CB 段，剪力表达式为 ()LFa x Q = Ｄ．CB 段,弯矩表达式为)()(x L L Fa x M -=3．铸铁拉伸试验破坏由什么应力造成？破坏断面在什么方向？以下结论哪一个是正确的？（ D ）A ．切应力造成，破坏断面在与轴线夹角45º方向；B ．切应力造成，破坏断面在横截面；C ．正应力造成，破坏断面在与轴线夹角45º方向；D ．正应力造成，破坏断面在横截面。
4．工作压力为10Mpa ，容积为2m 3的乙烯贮罐属于（ C ）。
A ．Ⅰ类容器B ．Ⅱ类容器C ．Ⅲ类容器D ．不上类5．最终在图纸上标注的厚度为（ A ）。
A ．名义厚度B ．计算厚度C ．设计厚度D ．毛坯厚度6．目前国内外广泛采用的中低压容器封头是（ D ）。
A ．锥形B ．蝶形C ．半球形D ．椭圆形7．对于存储有毒介质的法兰密封面型式，一般不选用（ A ）。
2020年智慧树知道网课《化工设备基础(海南联盟)》课后章节测试满分答案
绪论单元测试1【多选题】(3分)《化工设备基础》课程适合哪些专业？A.电力B.轻工C.机械D.环保E.制药行业F.化工2【多选题】(3分)本门课程的主要教学内容是？A.化工生产设备的工作原理B.化工设备的操作运行C.各类常用化工设备的构造D.化典型化工设备的性能参数E.化工设备的安全管理3【多选题】(3分)本门课程的核心目标是？A.熟练操作我国化工生产装置内操DCS系统B.建立对典型设备操作的基本认识；C.识别化工设备类型、熟悉其功能；4【判断题】(2分)化工设备维的使用、维护是从事化工生产、设备安全使用人员必须掌握的一门重要技术。
A.错B.对5【判断题】(2分)本课程主要介绍的设备有流体输送设备、换热设备、反应设备、传质设备、加热设备、储存设备六类。
A.对B.错6【判断题】(1分)现代化工生产是高度自动化和连续化的。
A.对B.错7【判断题】(1分)化工设备的操作方式主要有内操和外操两种形式。
A.错B.对8【判断题】(1分)危险是相对的，通常说的安全，是指危险程度控制到了可以接受的范围。
A.错B.对9【判断题】(1分)化工生产过程往往伴随高温、高压等过程，所以操作需要严格按照生产要求进行。
A.错B.对10【判断题】(1分)合理使用安全防护用品可以减低或减少事故对操作者的伤害。
A.对B.错第一章测试1【单选题】(2分)下列关于合金的说法不正确的是A.合金就是将不同的金属在高温下熔合而成B.合金的硬度一般比各成分金属大C.合金具有许多良好的物理、化学、机械性能D.多数合金的熔点比它的成分金属要低2【多选题】(3分)封头是压力容器零部件的重要组成部分，常用的有哪些类型？A.平封头B.椭圆形封头C.锥形封头D.蝶形封头E.半球形封头3【判断题】(2分)锥形封头主要用于不同直径圆筒的过渡连接、介质中含有固体颗粒或黏度较大时容器下部的出料口等.A.错B.对4【多选题】(3分)现代化工生产具备的特点是？A.生产装置大型化B.生产过程日趋先进C.生产装置连续化D.所涉及的危险品较多5【判断题】(2分)金属中溶入氢后所引起的一系列损伤而使金属力学性能劣化的现象，统称氢脆性。
完整版化工设备机械基础习题及答案
1. 化工厂安装塔设备时，分段起吊塔体如图所示。
设起吊重量G=10KN，求钢绳AB、BC及BD的受力大小。
设BC、BD与水平夹角为60 C。
2. 桅杆式起重机由桅杆D、起重杆AB和钢丝BC用铰链A连接而组成P= 20KN ,试求BC绳的拉力与铰链A的反力（AB杆重不计）3. 起吊设备时为避免碰到栏杆，施一水平力P,设备重G=30KN，求水平力P及绳子拉力T 。
5. 化工厂的塔设备，塔旁悬挂一侧塔。
设沿塔高受风压 q (N / m)，塔高H (m)，侧塔与主塔中心相距为 e ( m)，主塔重 P i ( KN )，侧塔重P 2( KN )。
试求地面基础处的 支座反力。
梯子由AB 与AC 两部分在A 处用铰链联结而成，下部用水平软绳连接如图放在光4.悬臂式壁架支承设备重P (KN)，壁架自重不计，求固定端的反力6.滑面上。
在AC上作用有一垂直力P。
如不计梯子自重，当P= 600N , =75C, h=3m.a= 2m时，求绳的拉力的大小。
.7 试用截面法求各杆件所标岀的横截面上的内力和应力。
杆的横截面面积 A 为250mm2, P=10KN8. 一根直径d=3mm，长L=3m的圆截面杆，承受轴向拉力P=30KN，其伸长为Al_=2.2mm。
试求此杆横截面上的应力与此材料的弹性模量E。
参考答案9. 一根钢杆，其弹性模量E=2.1 xi05MPa，比例极限p=210MPa ;在轴向拉力P作用下，纵向线应变=0.001。
求此时杆横截面上的正应力。
如果加大拉力P，使杆件的纵向线应变增加到=0.01，问此时杆横截面上的正应力能否由虎克定律确定，为什么？10. 两块Q235-A钢板用E4301焊条对焊起来作为拉杆，b=60mm，=10mm。
已知钢板的许用应力[]=160MPa，对接焊缝许用应力[]=128MPa，拉力P=60KN。
试校核其强度。
11. 已知反应釜端盖上受气体内压力及垫圈上压紧力的合力为 400KN ，其法兰联接选用 Q235-A钢制M24的螺栓，螺栓的许用应力[]=54MPa ，由螺纹标准查岀 M24螺栓的根径 d =20.7mm ， 试计算需要多少个螺栓 （螺栓是沿圆周均匀分布，螺栓数应取4的倍数）。
化工设备基本知识试题附答案
化工设备基本知识试题姓名得分一选择题（2×20分）1．离心泵工作时，流量稳定，那么它的扬程与管路所需的有效压力相比应该（）。
A．大于管路所需有效压力B．一样C．小于管路所需有效压力答：A2．下列压力容器属于反应容器的是（）。
A．热交换器 B．回收塔 C．洗涤器 D．流化床答：D3．不适宜做调节流体流量及输送含颗粒物料的阀门是（）。
A. 旋塞阀B.截止阀C. 闸阀答：C4．压力容器安全阀的起跳压力应（）容器的设计压力，（）爆破片的爆破压力。
A．小于大于Ｂ．等于等于Ｃ．大于小于答：Ａ5．在选择压力表量程时应注意在被测压力较稳定的情况下，最大压力值应不超过仪表量程的（）。
A．1/3 B．2/3 C．3/4 D．1/4。
答：C6．某容器内的压力为 1MPa，为了测量它，应用下列哪一量程的压力表（）。
A．0-1MPa B．0-1.6MPa C．0-2.5MPa D．0-4.0MPa。
答:B7．离心泵输送介质密度改变,随着变化的参数是（）。
A．流量 B．扬程 C．轴功率答：C8．泵出口压力与扬程成( )关系。
A．正比 B．反比 C．无关答:A9．与离心泵叶轮直径平方成正比的参数是 ( )。
A.流量B.扬程C.轴功率答:B10．启动离心泵前关闭泵出口阀的目的是（）。
A．减小启动功率 B．提高泵出口压力C．防止系统压力突变D．防止吸入管线突然抽空答: A11．在化工生产中，管子与阀门连接一般都采用（）连接。
A．法兰B．焊接C．承插式D．螺纹答：A12．有一台离心泵，原来以 3000 转/分的转速转动，现在改为 2000 转/分，那么泵的流量为原来的（）。
A．2/3 B．1/2 C．不变答：A13．对管束和壳体温差不大，壳程物料较干净的场合可选（）换热器。
A.浮头式B.固定管板式C.U 型管式D、套管式答：B14．设计压力在 1.6Mpa 和 10Mpa 之间的压力容器属于（）。
A．低压容器 B．高压容器 C．中压容器 D．超高压容器答：C15．某段管道最高运行温度是是350℃，则该管道上的法兰应用（）垫片。
化工设备设计基础(221201)
一、单选题1.安全阀的排量应当（）容器的安全泄放量。
A、大于B、等于C、不小于答案： C2.安全阀的安装必须要（）。
A、水平安装B、垂直安装C、便于操作答案： B3.管道支吊架对管道有承重、导向、固定作用和（）功能。
A、支承B、位移C、限位答案： C4.在工艺管架中管路采用U形管的目的是（）。
A、防止热胀冷缩B、操作方便C、安装需要D、调整方向答案： A5.当截止阀阀芯脱落时，流体（）。
A、流量不变B、流量减少C、不能通过D、流量加大答案： C6.HG 20592—1997《钢制管法兰型式、参数》规定了目前常用的钢管外径与DN的关系，该标准包括（）和公制管两个系列。
A、英制管B、毫米管C、英寸管D、厘米管答案： A7.突面法兰密封面型式代号为（）。
A、FFB、MFC、RFD、TG答案： C8.离心泵流量不够，达不到额定排量可能是由于（）。
A、轴承磨损B、过滤器堵塞C、电机转速高D、填料盖压得太紧答案： B9.下列四种阀门，可用于调节流量的阀门是（）。
A、截止阀B、闸阀C、考克阀D、蝶阀答案： A10.齿轮泵属于（）。
A、叶片式泵B、往复式泵C、容积式泵答案： C11.属于中压压力容器的是（）。
A、1.5MPaB、2.05MPaC、115MPaD、205MPa答案： B12.透平油、机油、或其它粘度相近的油品所用滤网？（）A、一级60目二级80目三级100目B、一级40目二级60目三级80目答案： A13.滚动轴承的特点是（）。
A、承受冲击能力较好B、旋转精度低C、安装要求较低D、维修保养方便答案： D14.对于公称压力为1.0 MPa 的法兰连接公称直径为50的蝶阀下列标志正确的是﹙﹚A、D41H-1 DN50B、D41H-10 DN50C、D41H-10 DN25D、D41H-50 DN10答案： B15.承插焊法兰的代号为（）。
A、PLB、SOC、SWD、WN答案： C16.随着季节的变化，设备所加润滑油（）改变。
化工设备机械基础试卷及答案
工艺1215 成绩一、选择题（2＊10）1.填料塔里由于容易产生壁流现象，所以需要（）将液体重新分布。
A、喷淋装置B、液体再分布器C、栅板D、支撑装置2.根据塔设备内件的不同可将其分为板式塔和填料塔，下列零部件板式塔和填料塔都有的是（）A、泡罩B、裙座C、栅板D、液体分布器3.工业生产上最早出现的典型板式塔，其结构复杂，造价较高，安装维修麻烦，气相压力降较大而逐渐被其他新的塔形取代的是（）。
A 泡罩塔B 浮阀塔C 筛板塔D 填料塔4.填料塔中传质与传热的主要场所是（）A 、填料B 、喷淋装置C、栅板D、人孔5.轴与轴上零件的主要连接方式是（）A、法兰连接B、承插连接C、焊接D、键连接6.利用阀前后介质的压力差而自动启闭，控制介质单向流动的阀门是（）A、蝶阀B、节流阀C、止回阀D、旋塞阀7.将管子连接成管路的零件我们称为管件，下列管件可用于封闭管道的是（）。
A、等径四通B、等径三通C、堵头D、弯头8.在常用阀门中，用于防止超压保护设备的阀门是（）A.节流阀B.截止阀C.安全阀D.旋塞阀9.管式加热炉中（）是进行热交换的主要场所，其热负荷约占全炉的70%-80%的，也是全炉最重要的部位。
A.、辐射室B.、对流室C.、余热回收系统D.、通风系统10.（）是一种将液体或固体悬浮物，从一处输送到另一处或从低压腔体输送到高压腔体的机器。
A、泵B、压缩机C、离心机D、风机二、填空题（1＊40）1、列管式换热器不存在温差应力的有、、和。
2、常见填料的种类有、、、等。
3、两齿轮能正确啮合的条件是。
4、管道常用的连接方式有和5、溢流装置由分组成。
6、反应釜的传热装置有7、搅拌器有、等形式。
8、管式加热炉按外形分类可分、。
9、螺纹连接的基本类型有、10、齿轮失效形式有、11、机械将物料粉碎的方法主、、12.、列出三种破碎机的名称三、简答题1.折流板有何作用？它可分2.画出往复泵工作原理图，程。
（15）3.画出板式塔结构简图，标四、计算题（10）已知一对标准圆柱直齿轮齿数1z=20，试确定这对齿轮的答案一、选择题1.B 5. D二、填空题1.浮头式填料函2.拉西环鲍尔环3.模数相同齿形4.法兰连接螺纹连接焊接承插连接5.流堰降液管受液盘6.蛇管式夹套式7.桨式锚式框式推进式（涡轮式）8.箱式炉立式炉圆管炉（大型方炉）9.螺栓连接双头螺柱连接螺钉连接紧定螺钉连接10.齿面磨损齿面点饰齿面胶合轮齿折断11.挤压破碎弯曲破碎冲击破碎磨碎12.旋回破碎机辊式破碎机球磨机三、简答题1.折流板有两个作用，一是支承管子，二是增加流体的湍流程度，提高换热效果。
化工设备机械基础试题含答案
一、填空题（共4小题，每空1分，共计10分） 1．已知杆件作用力如图示，F1=8kN ，F2=20kN ，F3=8kN ，F4=4kN ，则AC 段轴力为 8 kN ，CD 段轴力为 -12 kN ，DB 段轴力为 -4 kN 。
2．提高梁抗弯强度的主要措施有（1） 合理安排梁的受力情况；（2） 选用合理截面 ；（3） 采用变截面梁 。
3．长圆筒失稳后出现 2个 波，短圆筒失稳后出现 3个及以上 的波数。
4．开孔补强的设计原则是 等面积补强法 的设计原则和 塑性失效补强 的设计原则。
二、选择题（共10小题，每题2分，共计20分）1．左端固定的圆截面直杆受扭转力偶作用，如图1所示，杆中的最大扭矩|T max |为（ B ）m kN ⋅。
A ．6B ． 7C ．8D ．92．简支梁受集中力作用，如图2所示，以下结论中（ C ）是错误的。
A ．AC 段，剪力表达式为 ()L Fb x Q = Ｂ．AC 段,弯矩表达式为x LFb x M =)(； Ｃ．CB 段，剪力表达式为 ()LFa x Q = Ｄ．CB 段,弯矩表达式为)()(x L L Fa x M -=3．铸铁拉伸试验破坏由什么应力造成？破坏断面在什么方向？以下结论哪一个是正确的？（ D ）A ．切应力造成，破坏断面在与轴线夹角45º方向；B ．切应力造成，破坏断面在横截面；C ．正应力造成，破坏断面在与轴线夹角45º方向；D ．正应力造成，破坏断面在横截面。
4．工作压力为10Mpa ，容积为2m 3的乙烯贮罐属于（ C ）。
A ．Ⅰ类容器B ．Ⅱ类容器C ．Ⅲ类容器D ．不上类5．最终在图纸上标注的厚度为（ A ）。
A ．名义厚度B ．计算厚度C ．设计厚度D ．毛坯厚度6．目前国内外广泛采用的中低压容器封头是（ D ）。
A ．锥形B ．蝶形C ．半球形D ．椭圆形7．对于存储有毒介质的法兰密封面型式，一般不选用（ A ）。
化工设备机械基础作业答案
化工设备机械基础作业答案《化工设备机械基础》习题解答二、填空题1、钢板卷制的筒体和成型封头的公称直径是指它们的（内）径。
2、无缝钢管做筒体时，其公称直径是指它们的（外）径。
3、查手册找出下列无封钢管的公称直径DN是多少毫米？规格Φ14×3Φ25×3Φ45×3.5Φ57×3.5Φ108×4DN（mm）102040501004、压力容器法兰标准中公称压力PN有哪些等级？PN（Mpa）0.250.60 1.0 1.6 2.5 4.0 6.45、管法兰标准中公称压力PN有哪些等级？PN（Mpa）0.10.250.400.60 1.0 1.6 2.5 4.0第三章内压薄壁容器的应力分析一、名词解释A组：⒈薄壁容器：容器的壁厚与其最大截面圆的内径之比小于0.1的容器。
⒉回转壳体：壳体的中间面是直线或平面曲线绕其同平面内的固定轴线旋转360°而成的壳体。
⒊经线：若通过回转轴作一纵截面与壳体曲面相交所得的交线。
⒋薄膜理论：薄膜应力是只有拉压正应力没有弯曲正应力的一种两向应力状态，也称为无力矩理论。
⒌第一曲率半径：中间面上任一点M处经线的曲率半径。
⒍小位移假设：壳体受力以后，各点位移都远小于壁厚。
⒎区域平衡方程式：计算回转壳体在任意纬线上径向应力的公式。
⒏边缘应力：内压圆筒壁上的弯曲应力及连接边缘区的变形与应力。
⒐边缘应力的自限性：当边缘处的局部材料发生屈服进入塑性变形阶段时，弹性约束开始缓解，原来不同的薄膜变形便趋于协调，边缘应力就自动限制。
二、判断题（对者画√，错着画╳）A 组：1.下列直立薄壁容器，受均匀气体内压力作用，哪些能用薄膜理论求解壁内应力？哪些不能？（1）横截面为正六角形的柱壳。
（×）（2）横截面为圆的轴对称柱壳。
（√）（3）横截面为椭圆的柱壳。
（×）（4）横截面为圆的椭球壳。
（√）（5）横截面为半圆的柱壳。
（×）（6）横截面为圆的锥形壳。
化工设备基础试题 及答案
化工设备基础-----如有错误请指出1、低温液体储存容器（容积大于5m3）属于第一类压力容器。
2、材料在常温下的强度指标有屈服点和抗拉强度两个。
3、Q235-AF表示屈服点为235的普通碳素甲类沸腾钢（屈235普通碳素甲类沸腾钢）。
4、OCr13的含碳量为 0.08%，铬含量为13% 。
5、在钢中加入合金元素可以改变刚的性能，加入铬可以提高金属耐腐蚀性能，也可以提高抗氧化性能。
6、碳素钢中的杂质硫是一种有害元素，容易引起热脆。
7、22g的含义是含碳量为22%的优质碳素结构锅炉钢。
8、在金属设备的防腐蚀措施中，防腐措施有涂覆保护层、电化学保护、添加缓蚀剂。
9、无缝钢管作为容器时，容器的公称直径为外径。
10、边缘应力具有局部性、自限性的特点。
11、为了减小边缘弯曲应力，一般封头都带有一段直边。
12、碳素钢和低压合金钢制容器的最小壁厚3 mm，高合金钢制容器的最小壁厚2 mm。
13、鞍座的安装位置应尽量靠近封头，目的是防止容器局部受力过大使得容器发生变形。
14、金属垫片材料要求的性能为精密度高,拉力度强,光洁度好,有韧性,不易折断(其中高碳钢的材质具有一定的弹性。
不锈钢的材料就是韧性非常好,不容易折断) 。
15、设备直径超过900mm 时开设人孔，开设人孔的目的为了检查设备的内部空间以及便于安装和拆卸设备的内部构件。
16、填料塔喷淋装置常用的两种类型为喷洒型、溢流型。
17、液体再分布装置的作用是使液体流经一段距离后再行分布，在整个高度内的填料都得到均匀喷淋。
18、在换热器中，管子与管板的连接方式有胀接法、焊接法和胀焊结合法三种。
19、旁路挡板的作用是阻止流体短路，迫使壳程流体通过管束进行热交换。
二、判断题。
（并说明原因）1、对于均匀腐蚀，氢腐蚀和晶间腐蚀，采用增加腐蚀裕度的方法，都能有效的解决设备在使用寿命的腐蚀问题。
（×）晶间腐蚀不行2、因为从受力分析角度来说，半球形封头最好，所以在任何情况下，都必须首先考虑采用半球形封头。
化工设备机械基础课后标准答案
化工设备机械基础课后答案————————————————————————————————作者：————————————————————————————————日期：《化工设备机械基础》习题解答第一篇: 化工设备材料第一章化工设备材料及其选择一.名词解释A组：1.蠕变：在高温时，在一定的应力下，应变随时间而增加的现象。
或者金属在高温和应力的作用下逐渐产生塑性变形的现象。
2.延伸率：试件受拉力拉断后，总伸长的长度与原始长度之比的百分率。
3.弹性模数(E)：材料在弹性范围内，应力和应变成正比，即σ=Eε,比例系数E为弹性模数。
4.硬度：金属材料表面上不大的体积内抵抗其他更硬物体压入表面发生变形或破裂的能力。
5.冲击功与冲击韧性：冲击功是冲击负荷使试样破断所做的功。
冲击韧性是材料在外加动载荷突然袭击时的一种及时和迅速塑性变形的能力。
6.泊桑比（μ）：拉伸试验中试件单位横向收缩与单位纵向伸长之比。
对于钢材，μ=0.3 。
7.耐腐蚀性：金属和合金对周围介质侵蚀（发生化学和电化学作用引起的破坏）的抵抗能力。
8.抗氧化性：金属和合金抵抗被氧化的能力。
9.屈服点：金属材料发生屈服现象的应力，即开始出现塑性变形的应力。
它代表材料抵抗产生塑性变形的能力。
10.抗拉强度：金属材料在受力过程中，从开始加载到发生断裂所能达到的最大应力值。
B组：1.镇静钢：镇静钢在用冶炼时用强脱氧剂Si, Al等完全脱氧脱氧，是脱氧完全的钢。
把FeO中的氧还原出来，生成SiO2和Al2O3。
钢锭膜上大下小，浇注后钢液从底部向上，向中心顺序地凝固。
钢锭上部形成集中缩孔，内部紧密坚实。
2.沸腾钢：沸腾钢在冶炼时用弱脱氧剂Mn脱氧，是脱氧不完全的钢。
其锭模上小下大，浇注后钢液在锭模中发生自脱氧反应，放出大量CO 气体，造成沸腾现象。
沸腾钢锭中没有缩孔，凝固收缩后气体分散为很多形状不同的气泡，布满全锭之中，因而内部结构疏松。
3.半镇静钢：介于镇静钢和沸腾钢之间，锭模也是上小下大，钢锭内部结构下半部像沸腾钢，上半部像镇静钢。
化工设备基础知识
设备基础知识竞赛参考题及答案一、机械基础部分1、金属材料的机械性能包括那些？答：强度、硬度、塑性、脆性、韧性、疲劳和蠕变。
2、材料受载荷作用的形变形式有那几种？答：拉伸、压缩、剪切、扭转和弯曲五种。
3、4、化工常用静止设备有哪几种？答：容器、塔器、换热器和反应器等。
5、零件圆柱尺寸为Φ25 ，请问该零件基本尺寸是多少？上偏差是多少？下偏差是多少？公差是多少？答：基本尺寸是直径25mm；上偏差是0.015mm；下偏差是0.05mm；公差是0.065mm。
6、零件的配合有哪几种？答：有间隙配合、过渡配合、过盈配合。
7、三视图的投影规律是什么？答：主俯长对正、主左高平齐、俯左宽相等。
8、说明阀门型号J41H-16D 80中各符号的含义？答：①J-截止阀，4-阀兰连接，1-直通式，H-阀座密封面材料为合金钢，16-公称压力为1.6MP a②D 80是公称直径为80mm。
9、简述离心泵的工作原理？答：在离心力的作用下，液体从叶轮中心被抛向外缘并获得能量，以高速离开叶轮外缘进入蜗形泵壳。
在蜗壳中，液体由于流道的逐渐扩大而减速，又将部分动能转变为静压能，最后以较高的压力流入排出管道，送至需要场所。
液体由叶轮中心流向外缘时，在叶轮中心形成了一定的真空，由于贮槽液面上方的压力大于泵入口处的压力，液体便被连续压入叶轮中。
可见，只要叶轮不断地转动，液体便会不断地被吸入和排出。
10、我公司为什么要对阀门传动丝杆、设备螺栓进行润滑或防锈处理？答：传动丝杆和设备连接螺栓长期暴露在空气当中，由于空气里含有水分等，长期不使用，不润滑易腐蚀，所以需要润滑或防锈处理。
11、泵轴密封的作用是什么？答：泵的轴密封是用来阻止泵内液体向外泄漏，同时也防止空气进入泵腔。
12、离心泵流量不足的原因有那些？答：①吸入管或泵的进口堵塞，吸入管阻力过大。
②叶轮吸入口口环磨损，间隙过大。
③泵的转向不对或叶轮装反。
④出口阀未打开或开度太小。
13、离心泵振动大的原因是什么？答：①泵转子或驱动机转子动平衡不合要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
试题名称：化工设备基础
层次: 专业：年级：学号：姓名：分数：
一、名词解释（共5题，每题6分，共30分）
1.蠕变：
在高温时，在一定的应力下，应变随时间而增加的现象。
或者金属在高温和应力的作用下逐渐产生塑性变形的现象
2.延伸率：
3.弹性模数(E)：
4.硬度：
5.冲击功与冲击韧性：
冲击功是冲击负荷使试样破断所做的功。
冲击韧性是材料在外加动载荷突然袭击时的一种及时和迅速塑性变形的能力
二、简答题（共1题，每题20分，共20分）
1.评定金属的腐蚀的方法。
三、分析题（共2题，每题15分，共30分）
钢号种类含碳量% 合金元素含量（%）
符号意义Q235-A·F
普通碳素甲类钢
——
F：沸腾钢
Q:钢材屈服点Q235-A
普通碳素甲类钢
——A:甲类钢
第 1 页共3 页
20g 优质碳素结构钢0.2% —g:锅炉钢16Mn R 普通低合金钢 0.16% R:容器钢20MnMo 普通低合金钢 0.2% —16MnDR 普通低合金钢0.16% D:低温钢14Cr1Mo 普通低合金钢0.14% —
0Cr13 铬不锈钢—1Cr18Ni9Ti 奥氏体不锈钢0.1% —00Cr19Ni10 奥氏体不锈钢<0.03% —
B组：
钢号种类含碳量% 合金元素含量（%）符号意义
Q235-B 普通碳素乙类钢
——
F：沸腾钢
Q:钢材屈服点
Q235-AR 普通碳素甲类容器钢
——R:容器钢
16Mng 普通低合金钢0.16% g:锅炉钢
18Nbb 普通低合金钢0.18% b:半镇静钢18MnMoNbR 普通低合金钢0.18% —
09MnNiDR 普通低合金钢0.09% R:容器钢
06MnNb 普通低合金钢0.06% —
2Cr13 铬不锈钢0.2% —
12Cr2Mo1 普通低合金钢0.12% —
0Cr18Ni12Mo2Ti 奥氏体不锈钢<0.08% —
四、案例题（共1题，每题20分，共20分）
设备介质设计温度/℃设计压力/MPa 供选材料应选材料
氨合成塔外
筒氮、氢、少量氨≤200 15 0Cr18Ni9Ti，20，
Q235-A·F，
18MnMoNbR，
15MnVR,
13MnNiMoNbR
18MnMoNbR
或
13MnNiMoNbR
氯化氢吸收
塔氯化氢气体，盐酸，水80~120 0.2 Q235-A·R，
1Cr18Ni9Ti，铜，
铝，硬聚氯乙烯塑
料，酚醛树脂漆浸
渍的不透性石墨
Q235-A?R+铜衬
里
溶解乙炔气瓶蒸压釜水蒸汽≤200 15 Q235-A，
0Cr19Ni10，20，
16MnR，
18MnMoNbR，
07MnCrMoVR
18MnMoNbR
高温高压废转化气890~ 3.14 18MnMoNbR，Cr25Ni20
第 2 页共3 页
第 3 页共3 页。
