压弯构件的计算长度
【干货】计算长度、长细比、平面内平面外、回转半径解析
计算长度、长细比、平面内平面外、回转半径解析计算长度：构件在其有效约束点间的几何长度乘以考虑杆端变形情况和所受荷载情况的系数而得的等效长度，用以计算构件的长细比。
计算焊缝连接强度时采用的焊缝长度。
计算长度是从压杆稳定计算中引出的概念。
计算长度等于压杆失稳时两个相邻反弯点间的距离。
计算长度=K*几何长度。
K为计算长度系数。
记住铰支座可以看成是反弯点，这样两端铰接压杆的计算长度等于两个铰支座的距离，即等于几何长度。
此时，k=1。
K可以大于1，也可小于1.1、在很多教材中规定，不同端部约束条件下轴心受压构件（柱）的计算长度系数：如两端铰接L=1.0；两端固定L=0.5；一端铰支一端固定L=0.7；悬臂L=2.0等2、钢结构规范附录D中柱的计算长度系数，需要根据K1、K2值查表第1条中所列的计算长度系数是理想条件下的；第2条是考虑上下端既不是固定也不是铰接而进行的一种修正。
此外，需要注意国内钢结构的压杆和拉杆都需要按计算长度来计算长细比，实际上拉杆没有失稳的问题，也自然不会有计算长度了，应直接取几何长度。
美国钢结构规范中规定拉杆的长细比直接按几何长度计算，概念正确！平面外与平面内实际上这是钢结构中常用的简化术语。
以钢梁和钢屋架为例，全称应该分别是弯矩作用平面内和弯矩作用平面外，即在竖向平面内失稳的计算长度称为平面内计算长度。
对于三角形钢屋架中央的竖杆还有斜平面计算长度呢，详细看一下有关的参考书吧钢结构杆件截面形心有两个轴，x、y轴，绕这两个轴就有两个回转半径。
受压杆要计算在这两个方向的压杆稳定及纵向弯曲系数，就需要这两个方的计算长度。
在主平面（一般是绕x轴）方向的叫平面内，另一个方向就叫平面外。
例如钢屋架的上弦杆，平面内的计算长度就是节点间的距离，而另方向支撑点间的距离就是平面外的计算长度。
平面内,平面外,举个简单的例子,也就是你在看pkpm的手册里面,特别是关于板这个概念用得多.1、关于板的面内面外,通常刚性板假定面内刚度无穷大,面外刚度为零,面内就是你站在地面,目光平视看到的板的方向就是面内方向,即水平方向的板的刚度,(个人认为)这个时候如果视板为一个构件,简单的认为其轴向刚度无穷大.面外方向就是水平板的垂直方向,就是你站在楼板上,你自身身体的方向,就是面外方向,这个时候视为其抗弯刚度为零(GA和EA一般是不考虑的),也即分析时不考虑.框架结构分析时,特别是在大学期间手算框架时有明显的体现的,2、还有一种是在柱子的计算中提得比较多,即所谓的弯矩作用平面内和弯矩作用平面外.对单向偏压构件,弯矩所在的平面即弯矩作用平面内,是按照压弯构件计算的,弯矩作用平面内就是取一个柱横截面,做一个垂直于柱横截面的平面,弯矩在这个平面内,这个平面就是弯矩作用平面.规范规定在弯矩作用平面外按轴压构件验算,弯矩作用平面外就是与前面所述的包含了弯矩的那个作用面相垂直的平面,当然也垂直于柱截面.(我认为在通常的平面简化计算中这个解释还是比较圆满的)回转半径回转半径是指物体微分质量假设的集中点到转动轴间的距离，它的大小等于转动惯量除总质量后再开平方。
建筑结构设计计算长度的有关问题
2ul
(
)(
)2
(l
u ) ul( )2
( )4
ul
sin(
)
(l
u
)(
)2
(l
u
)(
)4
2ul
cos(
)
0
或
(3.3.1b)
2ul
(
)(
)2
(l
u ) ul( )2
/
( )4
/
ul
sin(
)
(l
u
)(
)2
(l
u
)(
)4
/
2ul
cos(
)
0 (3.3.1c)
sin
(l
2
u
)
2ul
cos
0
有侧移框架
两端均为弹性抗转支承、一端水平向自由情况
tan(
)
(l
u
)(
)
(
)2
u l
混凝土排架柱计算长度
一端固支、另一端水平向弹性支承情况
➢无吊车时，为等截面柱
( / )3
/ tan( / )
考虑同一榀排架其它柱对它的水平约束作用。对于单跨排架， k=3EI/H3，η=3；对于双跨排架k=2×3EI/H3 ，η=６；可分别求得 μ=1.43和μ=1.18。为便于记忆，并偏于安全，《规范》分别取 l0=1.5H和l0=1.25H。
原设计：上弦杆及斜腹杆 在中点都有再分杆作为支 撑，上弦杆的计算长度是 网格的一半
实际上：上弦杆只有一侧 有再分杆，在再分杆平面 内还能起支撑作用，垂直 于该平面的方向没有任何 约束，实际计算长度是原 假定的两倍，承载能力也 降低为原设计的1/3
轻钢压弯构件平面外支承长度的计算(精)
１ 分析模型的建立 在轻钢结构设计中， 计算构件平面外长度时， 应 考虑到凛条的侧向支承作用， 但其能否满足减少构 件平面外计算长度所需要的技术条件， 应按照压弯 构件具有弹簧常数为 ｋ的支承杆 的弯扭屈曲问题 来分析， 此类问题在“ 规范” 中是被纳人压弯构件的
整体稳定问题 中处理的。
第一作者： 陈向荣 女 １ ９ ７ ２ 年月出生 讲师
关键词 平面外支承 计算长度 刚度
Ｔ ＨＥ ＯＵＴ － ＯＦ － Ｐ Ｌ ＡＮＥ Ｓ ＵＰ Ｐ ＯＲＴ Ｌ ＥＮＧＴ Ｈ Ｆ ＯＲ ＢＥ ＡＭ－ ＣＯＬＵＭ Ｎ
Ｍ ＥＭ Ｂ ＥＲ Ｉ Ｎ ＬＩ ＧＨＴ Ｓ ＴＥ ＥＬ Ｓ ＴＲＵＣＴ ＵＲＥ
Ｃ ｈ ｅ ｎ Ｘ ｉ ａ ｎ ｇ ｒ ｏ ｎ ｇ Ｌ ｕ Ｘ ｉ ａ ｏ ｓ ｏ ｎ ｇ
ｗ一 言 ｛ ０ ｊ ａ ｄ Ａ （ ｕ Ｕ ＇ Ｉ Ｂ ＋ ｖ ＂ Ｂ ） ｄ ｚ ＋
｛ Ａ
ｉ Ｃ ， 「， ．
根据势能驻值原理ｄ １ ７ ＝０ ， 并将符合边界条件
占 八
又 因 构 。ｕ 一ｕ ｌ ｓ ｔ ｎ 丁， Ｔ 一Ｃ ２ （ ‘ 一 ３ ｓ ｉ ｎ 竿 ） 代 人
陈向荣， 等： 轻钢压 弯构件平面外支承长度的计算
轻钢压弯构件平面外支承长度的计算
陈向荣 卢， １ 、 松
（ 西安建筑科技大学 西安 ７ １ ０ ０ ５ ５ ）
摘 要 时于轻钢结构压弯构件的平面计算长度的取值 问题， 在现有的设计标准中只是给 出了原则性的规定， 而 在设计 中符合什么样的条件才能为构件提供减少构件平面外计算长度的侧向支承点并没有提供依据。结合 工程 设计 中常采用的擦条支承条件 ， 通过采用能量法进行平面外有弹性 支承的压弯构件弹性 弯扭屈 曲分析 ， 得 出可供 设计 时采用的分析结果。

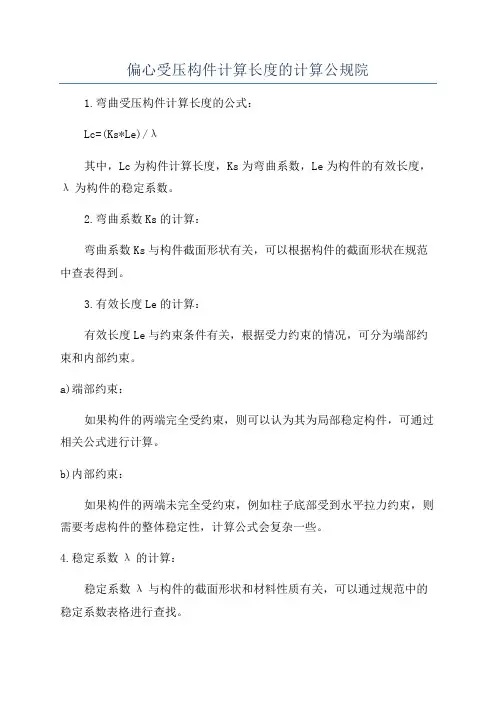

偏心受压构件计算长度的计算公规院
