电机学考试卷A卷
电机学考试试题(A卷)(附答案)
考 试 卷（ A 卷）课程名称电机学考试学期07-08/3得分适用专业 电气工程及其自动化 考试形式 开卷闭卷半开卷 考试时间长度 120分钟一、 填空题：（35分）1. 在国际单位制中，磁场强度单位是___A/m ___________。
电磁感应定律的物理意义是，当闭合的线圈中磁通发生变化时，线圈中的产生的感应电流所产生的磁场___阻碍_______原来磁通的变化。
一个线圈产生的磁通所经过路径的磁阻越大，说明该线圈的电感就越______小________。
2. 变压器损耗包括绕组铜耗和___铁耗_______，后者又包括涡流和磁滞损耗。
电力变压器最大效率通常设计在负载系数为___0.5~0.6____之间。
当___可变损耗等于不变损耗_（或_kNp p 0β=）___时，变压器效率达最大。
3. 由于铁心饱和特性，施加正弦电压时变压器激磁电流波形通常为______尖顶______波，而铁心的磁滞特性使之为___不对称尖顶___波。
4. 并联运行的变压器必须有相同的电压等级，且属于相同的___连接组___________。
各变压器的负载分配与该变压器的额定容量成正比，与__短路电压（标幺值）___成反比。
___短路电压（标幺值）____小的变压器先达到满载。
5. 三相变压器组不能接成Yy 的原因是励磁绕组中需要的___三次谐波___________电流不能流通，使磁通近似为____平顶波__________波，会在绕组中电动势波形严重畸变，产生___过电压________危害线圈绝缘。
6. 三相变压器组的零序阻抗比三相铁心式变压器的零序阻抗____大_________。
7. 电压互感器二次侧不允许___短路_________，而电流互感器二次侧不允许____开路____。
8. 交流电机绕组的短距和分布既可以改善磁动势波形，也可以改善__电势____________波形。
设电机定子为双层绕组，极距为12槽，为同时削弱5次和7次谐波，绕组的节距应取____10__________槽。
电机学_考试试题(卷)与答案四套
电机学考试试卷A卷一、填空题〔每空1分共40分〕1 构成电机主磁路的主要材料为，其磁导率远远真空的磁导率，并且随磁路饱和程度的增加而。
2 一台额定频率为50Hz的变压器，接于60Hz、6/5倍变压器额定电压的电网上运行，如此磁路的饱和程度，激磁电流，激磁电抗，漏电抗，铁耗。
〔填增大、减小或不变〕3 一台三相变压器，额定电压为6000/380V，Y，d联接，其变比为；如果把原边匝数减少10%，外加电压仍为6000V，此时变压器的副边开路相电压为〔忽略漏阻抗压降〕。
4 在单相变压器中，为了保证主磁通的波形为正弦波，空载电流波形应是波，其主要成分包括基波分量与分量。
在Y，d11三相变压器中，外施电压为正弦波，空载时高压边电流波形为波，这是因为其分量不能流通，而主磁通波形为波，低压边相电动势波形为波；假如该三相变压器低压边开路，且三角形出现断线故障，如此主磁通波形为波，低压边相电动势波形为波。
5 一台变比为10的降压变压器，从低压侧做空载实验求得的激磁阻抗标幺值为16，如此高压侧激磁阻抗标幺值为；从低压侧做空载实验测得的空载损耗为200W，假如从高压侧做空载实验，如此测得的空载损耗应为。
6 一台自耦变压器的额定容量为S aN，变比为k a，如此其电磁容量为，效益系数为。
7 两台额定电压相等的变压器并联运行，必须严格保证其一样。
8 电流互感器副边绝对不允许，电压互感器副边绝对不允许。
9 一台三一样步发电机，极对数为 2，定子总槽数为 36，双层绕组，如此每对极下每相绕组包括个线圈组，每个线圈组由个线圈串联组成，一相绕组的最大可能并联支路数为。
10 采用、分布绕组可以削弱绕组电动势与磁动势的高次谐波分量，改善其波形。
为了同时削弱5、7次谐波分量，对于双层绕组，应选取节距等于倍极距。
11 三一样步发电机，定子三相对称绕组流过三相对称电流，如此其每相绕组产生的磁动势性质为磁动势，而三相绕组的基波合成磁动势性质为磁动势。
电机学期末考试试卷大全
电机学期末考试试卷大全(附答案)考试卷（ A 卷）《电机学》课程试卷一、填空：1．一台直流电动机，PN=10KW,UN=220V,?=0.86，nN=980r/min，则额定电流为＿＿＿52.85A ＿＿＿，额定输出转矩为＿＿＿97.44N.m＿＿＿＿。
2．电机铁心采用0.35或0.5mm的硅钢片，其目的是:＿＿提高磁路的磁导率,降低电机的铁耗＿＿＿＿＿＿＿3．YYn联结的三相心式变压器，其负载时相电势的波形为:＿接近正弦波＿＿＿＿，这是因为:三次谐波磁通不能沿闭合铁心闭合，只能沿油或空气及油箱壁闭合，磁阻大，故三次谐波磁通小，且负载时副方YO联接，使副方可感应、流通较小的三次谐波电流，此电流也会对三次谐波磁通有所削弱，使磁通接近正弦波，故相电势接近正弦波。
4．变压器的空载损耗主要是＿铁＿＿＿损耗，短路损耗主要是＿＿＿铜＿＿损耗。
5．选择交流绕组节距时，主要考虑同时削弱5次和7次谐波电动势，故通常采用y1=＿＿＿5/6τ＿＿＿。
6. 一台隐极同步发电机并联于无穷大电网，额定负载时功率角 =200，现因外线发生故障，电网电压降为60%*UN，为使角保持在小于250范围内，应加大励磁，使E0为：E0/E0＿＿＿E0*/E0>1.35＿＿＿＿。
二、选择题：1．下列关于直流电动机说法错误的是：（ c ）A 串励电动机不允许空载或轻载运行B 并励电动机不允许励磁回路开路C 同时改变直流电动机的励磁及电枢电流方向可改变其转向D 其它条件不变，仅降低他励电动机电枢端电压，其转速下降12．在两相对称绕组中分别通入i1=Imsinwt,i2=Imsin(wt 1200)，则此时产生的磁场（ b ）A 圆形旋转磁场B 椭圆形旋转磁场C 脉振磁场D 无法确定3.三相变压器额定电压为220/110V,Yy12，在高压侧作短路实验测得短路阻抗标幺值为0.0l6，若在低压侧作短路实验，测得短路阻抗标幺值为（ a ）A 0.06B 0.03C 0.12，D 0.244．一台50HZ、380V感应电动机，若运行于60HZ、380V电网上，当输出（ b ）A 增大 ,减小B 增大 ,增大 C减小,减小 D减小, 增大5．绕线式感应电动机转子回路串电阻起动时，其特点为：（ c ）A Ist ↑, Tst ↓B Ist ↑, Tst ↑C Ist ↓, Tst ↑D Ist ↓, Tst ↓6．三相变压器组不宜采用Y,y联接组，主要是为了避免 ( b )A 线电势波形放生畸变；B 相电势波形发生畸变；C 损耗增大；D 有效材料的消耗增大。
(完整版)电机学考试卷A卷.doc
：期日试电机学试卷 A考题号一二三四五总分评卷人复核人分数：号学一、填空题（每空 1 分，总共20 分）。
1．变压器中的磁通按照性质和作用的不同，分为 __主磁通 __和漏磁通，其中 __漏磁通 ___不参与变压器的能量传递。
：2．鼠笼式异步电动机降压起动的方法有定子串接电抗器起动；Y—起动；自耦名装姓订减压起动。
线3．三相同步电动机通过调节 ___励磁电流 __可调节无功功率。
：4．异步电动机的电源电压降低10％，电机的过载能力降低到____ 80%__________，临界转差率 ___ 区不变 _______，负载不变时，电机的转速将___降低 _______。
学5．削弱齿谐波电动势的方法有斜槽、分数槽（半闭口槽）以及其它措施。
6．三相感应电动机的调速方法有：改变转差率调速、改变电压调速、变频调速。
：7．一台单相变压器一次、二次绕组匝数比为10，则将二次绕组进行归算后，归算前后的二次侧电级阻之比为1： 100 ；归算前后的二次侧磁势之比是1： 1 。
年8．一台直流发电机，其电势和端电压的大小关系是E>U 。
9．他励直流电动机常用的调速方法有：_ 改变电枢回路里的串联电阻；减小气隙磁通；改变电枢端电压 U 。
：业专二、选择题（每小题 2 分，共 30 分）。
1、两相对称绕组通以两相对称电流，将产生（A）；三相感应电机通以三相对称电流，相绕组断线（绕组无中线），将产生脉振磁场。
A 圆形旋转磁场B 脉振磁场C 椭圆形旋转磁场2、直流电动机定子励磁绕组中电流为（ A ）：A 直流电流B 交流电流C 尖顶波形3、改变三相感应电动机转向的方法是( C )。
A 改变电源频率B 改变电源电压C 改变定子绕组中电流的相序D 改变电机的极数4、变压器变比是指（A）。
A一次、二次侧绕组匝数之比B一次、二次侧绕组功率之比C一次、二次侧绕组电流之比5、下列方法中不属于单相感应电机启动方法的是(A)。
A 变频启动B裂相启动 C 罩极启动6、若他励直流发电机额定点时转速升高20%，则空载时发电机的端电压将升高(AA. 小于 20%B.20%C.大于 20%D.40%7、一台直流发电机，其电枢绕组内的电流为( B )A. 直流电流B.交流电流C.正弦电流8、欲使变压器的U=0，那么负载性质应为( D )A. 电阻电感性负载B. 纯电阻负载：期日试考：号学：名装姓订线：区学：级年：业专C.纯感性负载 D. 电阻电容性负载三、名词解释（每小题 3 分，共 15 分）。
武汉大学-电机学考试试卷A(附参考答案)
武汉大学电气工程学院期末考试试卷<A 卷>考试科目：《电机学》 姓名： 学号： 成绩：一、填空题（每题5分，共50分）1． 变压器铁心中的主磁通主要由____________决定。
下述条件之一发生变化时，变压器的激磁电抗如何变化？（1）电源电压增加，X m ；（2）一次绕组匝数增加， X m ；（3）二次绕组匝数增加，X m ；（4）电源频率增加，X m 。
2．一台额定频率为50Hz 的电力变压器接于60Hz ，电压为此变压器的6/5倍额定电压的电网上运行，此时变压器磁路饱和程度___________，励磁电流__________，励磁电抗____________，漏电抗___________，变压器的铁耗___________。
3. 变压器主磁通的性质和作用是：漏磁通的性质和作用是：4．三相对称的绕组中通以三相对称的交流电流，产生的基波磁动势的空间分布波形为___________； 磁动势基波性质为________________：其大小为_______________；磁动势的转速__________________；转向：________________。
5．异步电机的运行状态取决于__________________。
当_______________时，运行于电动机状态。
若已知某异步电动机的f=50Hz,n N =970r/min,则该机的极对数P=_________________，额定转差率S N =__________。
异步电动机等效电路中的附加电阻‘21R SS 所消耗的功率是________________。
6．一台三相异步电动机带恒转矩负载额定运行，如果电源电压下降10%，电动机的最大转矩T max _____________，转速n______________,电磁转矩Tem_________; 每极磁通量Φ1 _____________; 转子电流I 2________________。
电机学A试卷和答案

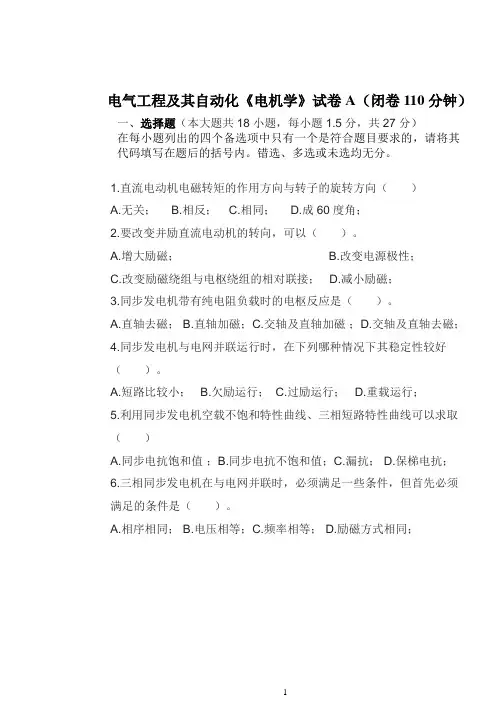

电气工程及其自动化《电机学》试卷A（闭卷110分钟）一、选择题（本大题共18小题，每小题1.5分，共27分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1.直流电动机电磁转矩的作用方向与转子的旋转方向（）A.无关；B.相反；C.相同；D.成60度角；2.要改变并励直流电动机的转向，可以（）。
A.增大励磁；B.改变电源极性；C.改变励磁绕组与电枢绕组的相对联接；D.减小励磁；3.同步发电机带有纯电阻负载时的电枢反应是（）。
A.直轴去磁；B.直轴加磁；C.交轴及直轴加磁；D.交轴及直轴去磁；4.同步发电机与电网并联运行时，在下列哪种情况下其稳定性较好（）。
A.短路比较小；B.欠励运行；C.过励运行；D.重载运行；5.利用同步发电机空载不饱和特性曲线、三相短路特性曲线可以求取（）A.同步电抗饱和值；B.同步电抗不饱和值；C.漏抗；D.保梯电抗；6.三相同步发电机在与电网并联时，必须满足一些条件，但首先必须满足的条件是（）。
A.相序相同；B.电压相等；C.频率相等；D.励磁方式相同；7.同步电机中参数X d″表示为（）。
A.直轴超瞬态（次暂态）电抗；B.直轴同步电抗；C.直轴漏抗；D.直轴电枢反应电抗；8.交流绕组，一个q=6的整距线圈组磁动势的空间分布为（）。
A.矩形波；B.尖顶波；C.阶梯形波；D.正弦波；9.一台三相异步电动机拖动额定恒转矩负载运行时，若电源电压下降了10％，稳定时电动机电磁转矩为（）。
A.0.1T N；B.0.81T N；C.0.9T N；D.T N；10.为消除交流绕组中的5次谐波电动势，可取y1等于（）。
A.4/5；B. 5/4；C.5/6；D.5/7 ；11.三相异步电动机转子电流所产生的磁动势相对于定子的转速为（）A.n s；B.n；C.sn s；D.0；12.三相异步电动机采用Y—△换接起动，只适用于（）。
A.罩极式电机；B.绕线式电机；C.正常运行为△接线的电机；D.正常运行为Y接线的电机；13.拆换异步电动机的定子绕组时，若把每相匝数减少了，气隙中每极磁通将（）。
电机学(电力专业)考试试题A卷
南华大学2011–2012学年度第一学期电机学课程试卷（A）一、填空题：（每小题3分，共30分）1.已知某直流电动机铭牌数据如下：额定功率P N=75kW，额定电压U N=220V，额定转速n N=1500r/min，额定效率ηN=88.5% 。
试求该电机的额定电流。
2. 直流电动机调速时，在励磁回路中增加调节电阻，可使转速，而在电枢回路中增加调节电阻，可使转速。
3. 一台额定频率为60Hz的电力变压器，接于50Hz、电压为变压器5／6倍额定电压的电网上运行，当忽略原边漏阻抗，则此时变压器的铁心的饱和程度______；激磁电流______；铁心损耗_______。
（填入增大、减小或不变）4. 电流互感器原边接在电源上时，副边须注意，电压互感器原边接在电源上时，副边须注意。
5. 星形联接的交流电机的定子绕组接于三相对称电源，当绕组内有一相断线时，产生的基波合成磁势为磁势。
6. 三相对称绕组的极对数及有效匝数一定，当接上三相对称交流电源后产生的基波旋转磁势幅值大小由决定，其转向由决定，其转速由决定。
7. 一台三相异步电动机，额定电压下的起动电流为额定电流的4.5倍，则采用Y-△变换起动时，起动电流倍数为。
8.一台三相鼠笼式异步电动机，原来鼠笼是铜条的，后因损坏改为铸铝，若负载转矩不变，则定子电流，转速。
9. 三相同步发电机并电网运行，要调节其发出的有功功率，则必须调节_________；若仅调节并网发电机输出的无功输出时，可只调节，而此时发电机发出的有功功率将。
10.同步发电机理想并网的条件是：⑴；⑵；⑶；⑷幅值相等，波形相同。
二.作图简答题（每小题8分，共40分）1.他励直流电动机正在运行时励磁绕组突然断开，试问在电机有剩磁的情况下有什么后果？并阐述相应的理由。
2.一台三相变压器高、低压绕组同名端和首端标记如图所示，试判断其联接组，并阐述理由（结合相应的相量图）。
3. 同步电动机与感应电动机相比有何优缺点？4. 已知一台三相绕线式异步电动机在额定电压下的转矩特性曲线如下图所示，试在图中分别画出转子附加电阻为两倍转子绕组电阻的转矩特性曲线，并分别标出这种情况下的s m 、T max 、T st 。
电机学试卷A卷附答案
3.当变压器的一次绕组接交流电源后，将产生交变的磁通，该磁通可分为主磁通和；其中在数量上主磁通。
A.非主磁通；小B.其它磁通；大C.漏磁通；大D.其它磁通；小
4.变压器铁心叠片越厚，其铁心损耗。
A．越大B.越小C.不变D.无法确定
另一种为鼠笼型转子。转子绕组与定子绕组大不相同，在转子铁心上也有槽，各槽里都有一根导条，在铁心两端有两个端环，分别把所有导条伸出槽外的部分都联结起来，形成了短路回路，所以又称短路绕组。具有结构简单、运行可靠的优点。但不能通过转子串电阻的方式改善起动特性或调节转速。---2分
3.解：
4.
解：
三、计算题（共10分）
A卷
中原工学院信息商务学院
2012～2013学年 第2学期
ZB电气121、自动121专业电机学课程期末考试试卷
题号
一
二
三
四
五
六
七
八
九
十
总分
一．单选题（每题2分，共40分）
1.直流磁路计算时所采用的磁化曲线都是。
A.二次磁化曲线B.初始磁化曲线C.磁滞回线D.基本磁化曲线
2.电机和变压器常用的铁心材料为，因为它的磁导率。
四、计算题（15分）
一台他励直流电动机，额定功率PN=22kW，额定电压UN=220V，额定电流IN=115A，额定转速nN=1500r/min，电枢回路总电阻Ra=0.1Ω，忽略空载转矩T0和电枢反应的去磁作用。进行起动参数计算：1．直接起动时的电流；2．限制起动电流在2IN时，电枢串电阻值；3. 限制起动电流在2IN时，电压值。
A.等于B.小于C.大于D.无法确定
电机学A试卷和答案
电机学A试卷和答案|电气工程及其自动化|错误选择、多次选择或不选择没有分数1。
DC电机电磁转矩的作用方向与转子的旋转方向()无关；b .相反；c .相同；D. 60度角；2.要改变并联DC电机的方向，您可以()A。
增加激励；改变电源的极性；c .改变励磁绕组和电枢绕组之间的相对连接；d .降低激励；3.纯电阻负载同步发电机的电枢反应为() A。
直轴退磁；b .直轴磁化；c .横轴和直轴磁化；d .横轴和直轴退磁；4.当同步发电机与电网并联运行时，下列哪种情况具有更好的稳定性()A。
短路相对较小；b .欠励磁运行；c .过励磁运行；d .重载操作；5.利用同步发电机空载非饱和特性曲线和三相短路特性曲线，可以得到同步电抗的饱和值(A)；b .同步电抗的不饱和值；c .漏抗；d .梯形保护电抗；6.当三相同步发电机与电网并联时，必须满足一些条件，但首先必须满足的条件是()A。
相同的相序；b .电压相等；c .同等频率；d .激励方式相同；17。
同步电机中的“参数XD”表示为()A。
直轴超瞬态(亚瞬态)电抗；b .直轴同步电抗；c .直接轴漏抗；直轴电枢反应电抗；8。
交流绕组中，q=6的全节距线圈组的磁动势空间分布为()A.矩形波；b .陡波；c .阶梯波；d .正弦波；9。
当三相异步电动机驱动额定恒转矩负载时，如果电源电压下降10%，电动机的电磁转矩为()A . 0 . 1 TN；B.0.81TN。
c . 0.9 TN；总氮；10。
为了消除交流绕组中的五次谐波电动势，y1最好等于()a . 4/5；b . 5/4；c . 5/6；d . 5/7；11。
三相异步电动机转子电流产生的磁动势相对于定子转速为()ns；B.n .C.snsD.0。
12。
三相异步电动机采用Y-△转换起动，仅适用于()A.屏蔽极电机；b .绕线电机；正常运行时带△连接的℃电机；d .正常运行的y线电机；13。
当拆卸和更换异步电动机定子绕组时，如果每相匝数减少，气隙中每极的磁通量将为()A.增加；b .不变；c .减少；D.0。
电机学试卷A
1. A 卷 同步发电机负载时的气隙磁场由___________磁动势和___________磁动势共同作用产生。
2. 按转子形状可将同步发电机分为__________和__________。
3. 同步发电机正常情况下并网采用__________方法，事故状态下采用__________方法。
4. 去磁电枢反应使发电机端电压___________；助磁电枢反应使发电机端电压___________。
5. 调节同步发电机有功功率是调节__________，无功功率是调节__________。
6. 变压器按相数分类可以分成 和 两大类。
7. 变压器中接电源一侧称为 侧，接负载的一侧称为 侧。
8. 变压器空载实验电源加在 侧，短路实验电源加在 侧。
9. 同时交链原、副绕组的磁通被称为 ，只交链原绕组的磁通被称为 。
10. 直流电机换向的主要部件是__________和__________。
11. 电枢绕组是电机中产生__________，形成__________的关键部件。
12. 直流单叠绕组多用于______电压、______电流的场合。
1、 有功电流将使同步发电机__________。
A 、产生制动电磁转矩 B 、端电压升高 C 、端电压降低2、 同步发电机定子中最常采用的是交流__________线圈。
A 、长距B 、短距 C 、整距3、 仅仅增加同步发电机的励磁电流，有功功率__________ A 、增加 B 、减小 C 、不变4、 同步调相机一般工作于__________状态。
A 、欠励 B 、过励C 、不确定5、Y/△接线变压器的组别号有______。
A 、1、3、5、7、9、11六种6、变压器空载运行时有______。
A 、I 1=0 B 、I 2=0 C 、I 0=07、Y/△-11变压器中11表示______30º。
A 、ab E 超前AB E B 、A E 超前b E C 、ab E 滞后AB E8、三相组式变压器不能用于______接线。
电机学期末考试试卷大全(附答案)
D 其它条件不变，仅降低他励电动机电枢端电压，其转速下降2．在两相对称绕组中分别通入i1=I m sinwt,i2=I m sin(wt+1200)，则此时产生的磁场 A 圆形旋转磁场B 椭圆形旋转磁场C 脉振磁场D 无法确定3. 三相变压器额定电压为220/110V,Yy12，在高压侧作短路实验测得短路阻抗标幺值为0.06，若在低压侧作短路实验，测得短路阻抗标幺值为（）A 0.06B 0.03C 0.12，D 0.244．一台50HZ、380V感应电动机，若运行于60HZ、380V电网上，当输出功率保持不变时，则同步转速及电机实际转速将：A 增大 ,减小B 增大 ,增大 C减小,减小 D减小, 增大5．绕线式感应电动机转子回路串电阻起动时，其特点为：（）A Ist ↑, Tst ↓B Ist ↑, Tst ↑C Ist ↓, Tst ↑D Ist ↓, Tst ↓6．三相变压器组不宜采用Y,y联接组，主要是为了避免 ( )A 线电势波形放生畸变；B 相电势波形发生畸变；C 损耗增大；D 有效材料的消耗增大。
7铁心叠片越厚其损耗A 越大B 越小C 不变8．感应电动机运行时，定子电流的频率为f1,转差率为s,则转子电流的频率为： A f1 B f1/s C sf1D （1- s）f1三、简答题:1．确定如下联结的变压器联结组,并画出其相量图。
1 否，2 否，3 否，4 是，5 是，6 否，7 是，8 是，9 否，10 否，11 否，12 否，13 否，14 否，15 是二、填空题1．激磁2．功率和磁动势3．不变损耗等于可变损耗（或铁耗等于铜耗也算对）4．157.48 A、1818.18 A5．6．变极调速、变频调速和变转差率调速7．电枢漏抗压降和电枢等效磁动势8．原动机的输入功率9．去磁直轴磁动势10．异步起动和牵入同步三、选择题1 C，2 C，3 D，4 D，5 C，6 A，7 C，8 A，9 B，10 D四、问答题1．相量图见书33页图2-16（2分）；基本方程式为（2分）：运行特性有外特性和效率特性，主要性能指标有电压调整率和额定效率。
昆工1电机学A卷参考答案
电机学A 卷参考答案及评分标准一、单项选择题（15小题，每空1分，共15分。
请将正确答案填在题后的括号内。
错选、多选或未选均无分。
）1、B2、B3、B4、B5、B6、C7、A8、A9、D 10、C 11、B 12、C 13、A 14、C 15、B二、填空题（10小题15空，每空2分，共30 分。
请将正确答案填在横线上。
）16、等于 17、外加电压的大小 18、尖顶波19、大 20、0 21、不变22、0.02 1 2023、0～k s 22πδπ<<-24、双方应有相同的相序； 双方应有相同的电压； 双方应有相等或接近于相等的频率。
25、发电机的机械输入功率（或原动机的输出功率）三、简答题（3小题，共28分。
请将答案写在答题纸上）26、答： （9分） 异步电动机负载时的等效电路为 （3分）异步电动机等效电路中的附加电阻实为代表机械负载（严格地说还包括机械损耗等） 的一个虚拟电阻，用转子电流在该电阻所消耗的功率来等效代替总机械功率（包括轴上输出的机械功率和机械损耗等）。
（3分）因输出的机械功率及机械损耗等均属有功性质，因此，从电路角度来模拟的话，只能用有功元件电阻，而不能用无功元件电感或电容来等效代替。
（3分）27、答： （11分） θ是端电压.U 与电枢电流.I 之间相位角，.I 滞后.U 时，θ为正； （1分） ψ是空载电势.0E 与电枢电流.I 之间相位角，.I 滞后.0E 时，ψ为正； （1分） δ是空载电势.0E 与端电压.U 之间的相位角，.U 滞后.0E 时，δ为正； （1分）（1）与θ有关，当θ>00滞后，θ<00超前 （2分）（2）与θ有关，当θ>00过励，θ<00欠励 （2分）（3）与ψ有关，当ψ=00交磁，ψ=900直轴去磁，ψ=-900直轴磁化 （2分）（4）与δ有关，δ>00发电机，δ<00电动机。
（2分）28、答： （8分）联结组别为Y,d11的变压器连接图为： 电势相量图为：BC四、计算题（3小题，共27分）29、解： （12分）1）高、低压侧额定相电压分别为：V U U V U U N N N N 9.23034003,34643600032211======φφ （1分） 额定相电流分别为： 3.1444003101003 62.96000310100332223111A U S I I A U S I I N N N N N N N N =⨯⨯====⨯⨯===φφ （1分） 变比为：159.230346421===φφN N U U k （1分） 由空载实验得归算到低压侧的励磁参数为：Ω=-=-=Ω=⨯==Ω=⨯===53.2434.264.24r x 1 34.237.936163r 1 64.2437.934003222'm 2'm 'm 2200'm 0000'm Z I p I U I U Z 分）（分）（φφφ归算到高压侧的值为：Ω=⨯==Ω=⨯==Ω=⨯==551953.2415x x 5.52634.215r r 554462.24152'm 22'm 22'm 2k m k m Z k Zm （1分）短路参数计算：分）（分）（分）（1 67.1324.747.15R x 1 24.762.9320103R 1 47.1562.938.25762.93222k2k 22Ω=-=-=Ω=⨯==Ω==⨯==Z I p U I U Z k k k k K K K k φφφ Ω=Ω⨯===Ω=Ω⨯===835.667.132121X X 62.324.72121'21'21k k x R R R σσ （1分）2) T 形电路图如下（2分）：30、解： （8分）同步转速 分）分 （转1/150025060p 60f n 11=⨯== 总机械功率 分）（1 k 215.130650.0.1513P P P P ad mech N i W =++=++= 电磁功率 分）(1kW 578.13363.0215.13P P P cu2i M =+=+= 输入功率 分）(1W 554.14346.063.0578.13P P P P Fe cu1M 1k =++=++=额定效率 分）＝(1 32%.89554.14/13/P P 1N N ==η 额定转差率 分）＝(1 6702.0578.13/363.0/P P s M cu2N == 额定转速 分） （－1in /146015000.0267)(1)n s -(1n 1N N m r =⨯== 电磁转矩 分） （148.86)60142/(601321560n 2/P T N i m N ⋅=⨯⨯==ππ31、解： （7分）① 根据题意，设o 01U *∠＝。
电机学A(下)含答案
考试卷（ A 卷）课程名称电机学考试学期07-08-2 得分适用专业电气工程及其自动化考试形式闭卷考试时间长度120分钟一、填空题（30分，每空1分）1．从外形上区分，汽轮发电机是瘦长形，水轮发电机是扁短形。
2．同步发电机电枢反应的性质取决于E0与I间的夹角，内功率因数角，ψ。
3．同步发电机投入电网并列运行的理想条件有：①相序一致，②电压大小相等，③频率一致，④相角一致。
（没有先后顺序之别）4．并网运行的同步发电机，通过调节输入机械功率可以控制输出的有功功率，通过调节励磁电流可以控制输出的无功功率。
5．同步电机的同步电抗包括两部分，电枢反应电抗对应于电枢电流产生的三相合成磁通，漏抗对应于漏磁通，其中电枢反应电抗的大小与磁路的饱和程度有关。
6．同步发电机的短路特性呈直线形状，此时电枢反应是纯去磁作用。
7．同步电机不对称运行时，正序旋转磁场不在转子绕组中感应电势，负序旋转磁场能在转子绕组中感应电势。
8．设I k(1)、I k(2)、I k(3)分别为同步发电机在单相、两相、三相稳定短路时的电流值，则其大小关系为Ik(3)< Ik(2)< Ik(1)。
9．当同步发电机发生突然短路时，其定子电流分量中可能有直流分量，此直流分量产生的原因是维持短路瞬间磁链不变，其大小会（会、不会）衰减。
10．直流电机的电枢绕组从结构特点上看是闭合绕组，当直流电机运行时，电枢的每个绕组中感应的是交变电势，通过电刷和换向器的作用，在电机外表现的是直流电势。
11．直流电机的电枢反应对主磁场的影响主要有：①使每极磁通有所减小，②磁场分布发生畸变。
112．直流电动机的调速方法主要有：①改变电源电压，②改变励磁电流，③电枢回路串电阻。
其中第 3 种调速方式效率最低。
（对应于串电阻调速效率最低）二、分析题（40分，每题10分）1．比较下列情况下同步电机的稳定性，并说明理由：（1）当有较大的短路比和较小的短路比时；（2）在过励状态下或在欠励状态下运行时；（3）在轻载状态下或在满载状态下运行时。
(完整版)电机学试卷及参考答案
20 ～20 学年度第 学期《电机学》试卷（A 卷） 评分标准及考核说明适用专业年级： 考试形式：开（）、闭（）卷注：学生在答题前，请将密封线内各项内容准确填写清楚，涂改及模糊不清者、试卷作废。
一．[教师答题时间：6分] 填空题（每空1分，共18分）1. [三基类] 一台三相两极汽轮发电机: Q 1=60,y I =5/6τ, 采用60°相带双层叠绕组，该绕组的每极每相槽数q=10,槽距角α=6电角度，线圈节距Y 1=25槽2. [三基类]一台三相变压器的额定电压U 1N /U 2N =10000/400V,绕组为Y/Δ-11接法，则其变比为 14.43 。
3．[三基类] 交流电机采用分布绕组目的是改善磁动势波形和电动势波形4. [三基类] 变压器负载运行时，若负载增大，其铁损为不变，铜损为增大 。
5．[三基类] 三相异步电动机拖动恒转矩负载从基频向下的变频调速时，为了保持磁通不变，应保持定值 1f U x 的条件。
6. [三基类] 三相异步电动机运行于转差率s=0.02时，电磁功率为10kw ，其转子铜损耗应为0.2 kw ，机械功率应为 9.8 kw 。
7．[三基类] 直流电机电枢绕组元件流过的电流是 交流 电流，流过正负电刷的电流是 直流 电流。
8．[三基类] 频率为50Hz 的二十四极交流电机，其旋转磁势的同步转速为 250 r/min ，如果频率降为40Hz ，同步转速为 200 r/min 。
9．[三基类]他励直流电动机的三种电气制动的方法分别为能耗制动 和反接制动和回馈制动。
二．[教师答题时间：6分]选择题（每题2分，共20分）1．[三基类]电压互感器的副绕组必须牢固接地，副绕组绝对不允许 A 。
A. 短路B.开路2．[三基类]8极直流电动机采用单波绕组时，并联支路数为 C 。
A.8 B.4 C.23. [三基类] 异步电动机等效电路中附加电阻21r S S'-上消耗的功率为 B 。
电机学试卷A答案
09/10学年第1学期《电机学》期末（A 卷）试卷答案及评分细则一、判断正误(每小题1分，共20分) :正确在括号内填入(√)，错误在括号内填入（×）。
1~5、×√√×√ 6~10、××√×× 11~15、××√√√ 16~20、×√×√×二、选择题（每小题1分，20分）：将正确答案填在“ ”。
1~5、ACCBC 6~10、AABBC 11~15、BCBBA 16~20、ABABC三、填空题（每空1分，共10分）1、减小（或降低）、增大（或升高）、减小（或降低）、减小（或降低）、减小（或降低）2、 3、20°、750 r/min3、 1）一、二次额定电压分别相等（或 额定电压比相等）2）二次相电压对一次相电压的相位移相同（或 联接组标号相同） 3）短路阻抗标幺值相等（或 短路阻抗模及其阻抗角都相等）四、简答题（每小题5分，共35分）1、绘制异步电动机“T ”型等效电路，并标出各物理量。
2、简述同步发电机理想并联合闸的条件。
答：要求发电机与电网电压满足以下4个条件：1）频率相同、2）幅值相同，且波形一致、3）相序相同、4）相位相同。
3、按下图所示补画出三相变压器低压侧的电压相量图（这里已标出A 与a 点重合），并判断联结组标号。
Z XY A E C E BA(a)C y z bcx ab E ABE a E c E b E 联接组标号为 Dy9 4、一个线圈通入直流电流时产生矩形波脉振磁动势，而通入正弦交流电流时产生正弦波脉振磁动势，分析这种说法是否正确？答：脉振磁动势的振幅是随时间交变的，这种变化是由于产生该磁动势的线圈电流随时间交变引起的。
因此，直流电流产生的矩形波磁动势不是脉振的。
此外，线圈电流是直流还是交流，并不影响磁动势在某一时刻沿空间分布的波形，正弦交流电流产生的是脉振磁动势，它在空间分布仍是矩形波。
电机学A卷答案
2013-2014(2)电机学A 卷答案一、填空题（每空1分，共20分）1. 磁动势2. 原边为额定电压时副边的空载电压3. 14. 9，3，20°，0.96，0.98，0.945. νν1- 6. 定子铜耗，定子铁耗，机械损耗，杂散损耗7. 发电机相序和电网相序要一致，发电机频率和电网频率要相同，发电机电压和电网电压大小要相等、相位要一致8. 增加，减小9. 不变二、选择题（每题2分，共20分）1.A2.A3.C4.D5.A6.A7.B8.C9.A 10.B三、简答题（20分）1.（5分）答：变压器的铁心构成变压器的磁路，同时又起着器身的骨架作用。
为了减少铁心损耗，采用0.35mm 厚、表面涂的绝缘漆的硅钢片迭成。
2.（5分）答：直流电机励磁方式四种：①他励——励磁电流f I 由独立电源供给，与电枢电流a I 无关；②并励——励磁电流并在电枢两端，励磁电压f U 等于电枢电压U ；③串励——励磁绕组与电枢串联，a f I I =；④复励——既有并励绕组又有串励绕组，按两绕组磁动势方向的异同分成：积复励——串励与并励磁动势同向，差复励——串励与并励磁动势反向。
3.（5分）答：空载到额定转差时，定子铁耗与机耗很小，可看成不变损耗，而定子、转子铜耗则与定、转子电流的平方成正比，是随负载变化的损耗，因此，电动机的效率也随负载而变化。
当负载从零开始增加时，s 逐渐增加，总损耗增加缓慢，效率上升很快。
由于2I p Cu ∝，当负载超过一定值，2Cu p 急剧增加，η降低，故此时η随2P 或s 增加而降低。
4.（5分）答：当电网电压U 和频率f 恒定，参数d X 和q X 为常数、励磁电动势0E 不变时，同步电机的电磁功率只决定于0E 与U 的夹角θ，θ称为功率角，)(θf P em =为同步电机的功角特性。
由于电机的漏阻抗远小于同步电抗，从空间上看，功率角θ可近似认为时主磁极轴线与气隙合成磁场轴线之间的夹角；从时间上，功率角θ励磁电动势0E 与电压U 之间的夹角。
电机学考试试题(A卷)(附答案)
5.异步电动机的电源电压降低10％，电机的过载能力降低到____80%__________，临界转差率___不变_______，负载不变时，电机的转速将___降低_______。
2.答：
三相对称绕组连成星形接法，接入三相对称电压，形成旋转磁场，基波合成磁动势是一个圆形旋转磁动势，其幅值不变，为一相脉动磁动势幅值的3/2倍，旋转速度为60f/p。
若有一相断线，如a相，则：
， ，
以b相绕组轴线为参考轴，则：
b相磁动势基波
c相磁动势基波 （2分）
合成磁动势基波
合成磁动势为脉动磁动势，幅值为一相磁动势幅值的 倍。
（2）额定运行时的电磁功率和电磁转矩；（5分）
（3）如额定运行时，保持负载转矩不变，在转子绕组中串入电阻使电机的转速降低10％，问串入的电阻阻值是原转子电阻的多少倍？调速后的转子铜耗是多少？（6分）
附：参考答案
二、简答题
1.答：
双层短距绕组可以等效为两个相位相差短距角β的单层绕组，其双层短距绕组的基波和谐波电势为两个单层绕组相应电势的矢量和，其数值分别小于其代数和，其减小系数为短距因数，谐波的短距因数要小于基波的短距因数。因此，通过短距，牺牲一点基波来达到更多地抑制谐波的作用。
二、简答题：（35分）
1.为什么采用短距可以削弱双层绕组电动势的谐波。（4分）
2.三相对称绕组连成星形接法，接入三相对称电压，形成旋转磁场的性质如何（幅值、旋转速度）？若绕组有一相断线，试问此时合成磁动势的大小和性质？（用公式表示）（8分）
3.画出异步电机T－s曲线，标明起动点、临界转差率点。指出电动机工作时稳定与不稳定运行区域，并给出解释。（9分）
(完整版)电机学考试卷A卷
专业：年级：学区：姓名：学号：考试日期装订线电机学试卷A题号一二三四五总分评卷人复核人分数一、填空题（每空1分，总共20 分）。
1．变压器中的磁通按照性质和作用的不同，分为__主磁通__和漏磁通，其中__漏磁通___不参与变压器的能量传递。
2．鼠笼式异步电动机降压起动的方法有定子串接电抗器起动；Y —起动；自耦减压起动。
3．三相同步电动机通过调节___励磁电流__可调节无功功率。
4．异步电动机的电源电压降低10％，电机的过载能力降低到____80%__________，临界转差率___不变_______，负载不变时，电机的转速将___降低_______。
5．削弱齿谐波电动势的方法有斜槽、分数槽（半闭口槽）以及其它措施。
6．三相感应电动机的调速方法有：改变转差率调速、改变电压调速、变频调速。
7．一台单相变压器一次、二次绕组匝数比为10，则将二次绕组进行归算后，归算前后的二次侧电阻之比为1：100；归算前后的二次侧磁势之比是1：1。
8．一台直流发电机，其电势和端电压的大小关系是E>U。
9．他励直流电动机常用的调速方法有：_ 改变电枢回路里的串联电阻；减小气隙磁通；改变电枢端电压U。
二、选择题（每小题 2 分，共30 分）。
1、两相对称绕组通以两相对称电流，将产生（ A）；三相感应电机通以三相对称电流，若一相绕组断线（绕组无中线），将产生脉振磁场。
A 圆形旋转磁场B 脉振磁场C 椭圆形旋转磁场2、直流电动机定子励磁绕组中电流为（A）：A 直流电流B 交流电流C 尖顶波形3、改变三相感应电动机转向的方法是(C)。
A 改变电源频率B 改变电源电压C 改变定子绕组中电流的相序D 改变电机的极数4、变压器变比是指（A）。
A 一次、二次侧绕组匝数之比B 一次、二次侧绕组功率之比C 一次、二次侧绕组电流之比5、下列方法中不属于单相感应电机启动方法的是(A)。
A 变频启动B 裂相启动C 罩极启动6、若他励直流发电机额定点时转速升高20%，则空载时发电机的端电压将升高(A)A.小于20%B.20%C.大于20%D.40%7、一台直流发电机，其电枢绕组内的电流为( B) A.直流电流B.交流电流C.正弦电流8、欲使变压器的ΔU =0，那么负载性质应为( D)A.电阻电感性负载B.纯电阻负载专业：年级：学区：姓名：学号：考试日期装订线C.纯感性负载D.电阻电容性负载9、深槽和双笼感应电机的共同特点是(B)A.改善运行特性B.改善起动特性C.提高效率10、三相变压器一次侧的额定电流为( A )A.113N NNS I U B.113N NNP I U C. 11N N NS I U D. 113NNNS I U 11、直流电机的电枢绕组采用单叠绕组时，并联支路数(A)A. 2a=2pB. 2a=0.5pC. 2a=pD. 2a=4p12、直流电机运行在电动机状态时，其（C）A. E a ＞UB. E a ＝0C. E a ＜UD. E a ＝U13、一台三相异步电动机运行在s=0.02时，则由定子通过气隙传递给转子的功率中有(D)A.2%是电磁功率B.2%是机械功率C.2%是机械损耗D.2%是转子铜耗14、当绕线式异步电动机的电源频率和端电压不变，仅在转子回路中串入电阻时，最大转距T m 和临界转差率s m 将( C )A. T m 和s m 均保持不变B. T m 减小，s m 不变C. T m 不变，s m 增大D. T m 和s m 均增大15、隐极同步发电机静态稳定运行极限对应的功率角为( C)A. 0B.75 C. 90 D. 180三、名词解释（每小题3分，共15分）。
电机学(上)考试题(A卷)(附答案)
时，____定子电压_______与定子电流频率之比应保持不变，目的是为了 保持___磁通_______不变。
二、 简答题： （35 分） 1. 画出 Yd7 和 Dd4 三相变压器绕组连接图，并作出相应的电动势矢量图。 （8 分） 为什么采用短距可以削弱双层绕组电动势的谐波。 分） （4 三相对称绕组连成星形接法，接入三相对称电压，形成旋转磁场的性质 如何（幅值、旋转速度）？若绕组有一相断线，试问此时合成磁动势的
2. 3.
共3页 第2页
大小和性质？（用公式表示） 分） （8 4. 画出异步电机 T－s 曲线，标明起动点、临界转差率点。指出电动机工作 时稳定与不稳定运行区域，并给出解释。 分） （9 画出变压器和异步电动机负载时的等效电路，从能量转换的角度说明它 们的异同点。 分） （6
5.
三、 计算题： （30 分） 1. 两台三相变压器串联运行，容量均为 1500kVA，两次降压后，供一负载， 两台变压器均为 Dy 连接， I 台额定电压为 66/6.3kV， II 台额定电压 第 第 为 6.3/0.4kV，当两台变压器在 6.3kV 侧做短路试验，数据如下，试求： （1） 每台变压器的短路阻抗 Zk，rk，xk 的标幺值； 分） （8 （2） 额定负载时，功率因数为 0.9 滞后时总的电压变化率。 分） （7 变压器 I II 线电压（V） 334 300 短路电流（A） 130 124 三相功率（kW） 14 12
2.
一台三相四极异步电动机，150kW，50Hz，380V，Y 接法，额定负载时 pcu2=2.2kW，pmec=2.6kW，附加损耗 pad=1.1kW。试求： （1） 额定运行时的转速、转差率； 分） （4 （2） 额定运行时的电磁功率和电磁转矩； 分） （5 （3） 如额定运行时，保持负载转矩不变，在转子绕组中串入电阻使电机 的转速降低 10％， 问串入的电阻阻值是原转子电阻的多少倍？调速 后的转子铜耗是多少？（6 分）
电机学A试卷和答案
电气工程及其自动化《电机学》试卷A（闭卷110分钟）一、选择题（本大题共18小题，每小题1.5分，共27分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1.直流电动机电磁转矩的作用方向与转子的旋转方向（）A.无关；B.相反；C.相同；D.成60度角；2.要改变并励直流电动机的转向，可以（）。
A.增大励磁；B.改变电源极性；C.改变励磁绕组与电枢绕组的相对联接；D.减小励磁；3.同步发电机带有纯电阻负载时的电枢反应是（）。
A.直轴去磁；B.直轴加磁；C.交轴及直轴加磁；D.交轴及直轴去磁；4.同步发电机与电网并联运行时，在下列哪种情况下其稳定性较好（）。
A.短路比较小；B.欠励运行；C.过励运行；D.重载运行；5.利用同步发电机空载不饱和特性曲线、三相短路特性曲线可以求取（）A.同步电抗饱和值；B.同步电抗不饱和值；C.漏抗；D.保梯电抗；6.三相同步发电机在与电网并联时，必须满足一些条件，但首先必须满足的条件是（）。
A.相序相同；B.电压相等；C.频率相等；D.励磁方式相同；7.同步电机中参数X d″表示为（）。
A.直轴超瞬态（次暂态）电抗；B.直轴同步电抗；C.直轴漏抗；D.直轴电枢反应电抗；8.交流绕组，一个q=6的整距线圈组磁动势的空间分布为（）。
A.矩形波；B.尖顶波；C.阶梯形波；D.正弦波；9.一台三相异步电动机拖动额定恒转矩负载运行时，若电源电压下降了10％，稳定时电动机电磁转矩为（）。
A.0.1T N；B.0.81T N；C.0.9T N；D.T N；10.为消除交流绕组中的5次谐波电动势，可取y1等于（）。
A.4/5；B. 5/4；C.5/6；D.5/7 ；11.三相异步电动机转子电流所产生的磁动势相对于定子的转速为（）A.n s；B.n；C.sn s；D.0；12.三相异步电动机采用Y—△换接起动，只适用于（）。
A.罩极式电机；B.绕线式电机；C.正常运行为△接线的电机；D.正常运行为Y接线的电机；13.拆换异步电动机的定子绕组时，若把每相匝数减少了，气隙中每极磁通将（）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
专业： 年级： 学区： 姓名： 学号： 考试日期：
装
订
线
电机学 试卷A 题 号 一 二 三 四 五 总 分 评卷人 复核人 分数
一、填空题（每空 1分，总共 20 分）。
1．变压器中的磁通按照性质和作用的不同，分为__主磁通__和 漏磁通 ，其中__漏磁通___不参与变压器的能量传递。
2．鼠笼式异步电动机降压起动的方法有 定子串接电抗器起动 ； Y —∆起动 ； 自耦减压起动 。
3．三相同步电动机通过调节___励磁电流__可调节无功功率。
4．异步电动机的电源电压降低10％，电机的过载能力降低到____80%__________，临界转差率___不变_______，负载不变时，电机的转速将___降低_______。
5．削弱齿谐波电动势的方法有 斜槽 、 分数槽（半闭口槽） 以及其它措施。
6．三相感应电动机的调速方法有：改变转差率调速、 改变电压 调速、 变频 调速。
7．一台单相变压器一次、二次绕组匝数比为10，则将二次绕组进行归算后，归算前后的二次侧电阻之比为 1：100 ；归算前后的二次侧磁势之比是 1：1 。
8．一台直流发电机，其电势和端电压的大小关系是 E>U 。
9．他励直流电动机常用的调速方法有：_ 改变电枢回路里的串联电阻 ； 减小气隙磁通φ ；改
变电枢端电压U 。
二、选择题（每小题 2 分，共30 分）。
1、两相对称绕组通以两相对称电流，将产生（ A ）；三相感应电机通以三相对称电流，若一相绕组断线（绕组无中线），将产生脉振磁场。
A 圆形旋转磁场
B 脉振磁场
C 椭圆形旋转磁场 2、直流电动机定子励磁绕组中电流为（ A ）：
A 直流电流
B 交流电流
C 尖顶波形 3、改变三相感应电动机转向的方法是( C )。
A 改变电源频率 B 改变电源电压 C 改变定子绕组中电流的相序
D 改变电机的极数 4、变压器变比是指（ A ）。
A 一次、二次侧绕组匝数之比 B 一次、二次侧绕组功率之比 C 一次、二次侧绕组电流之比
5、下列方法中不属于单相感应电机启动方法的是( A )。
A 变频启动 B 裂相启动 C 罩极启动
6、若他励直流发电机额定点时转速升高20%，则空载时发电机的端电压将升高( A ) A.小于20% B.20% C.大于20% D.40%
7、一台直流发电机，其电枢绕组内的电流为( B ) A.直流电流 B.交流电流 C.正弦电流
8、欲使变压器的ΔU =0，那么负载性质应为( D )
A.电阻电感性负载
B.纯电阻负载
专业： 年级： 学区： 姓名： 学号： 考试日期：
装
订
线
C.纯感性负载
D.电阻电容性负载
9、深槽和双笼感应电机的共同特点是( B )
A.改善运行特性
B.改善起动特性
C.提高效率
10、三相变压器一次侧的额定电流为( A )
A. 113N N N S I U =
B. 113N
N
N
P I U = C. 11N N N S I U = D. 113N N N
S I U = 11、直流电机的电枢绕组采用单叠绕组时，并联支路数( A ) A. 2a =2p B. 2a =0.5p C. 2a =p D. 2a =4p 12、直流电机运行在电动机状态时，其（ C ）
A. E a ＞U
B. E a ＝0
C. E a ＜U
D. E a ＝U
13、一台三相异步电动机运行在s =0.02时，则由定子通过气隙传递给转子的功率中有( D )
A.2%是电磁功率
B.2%是机械功率
C.2%是机械损耗
D.2%是转子铜耗
14、当绕线式异步电动机的电源频率和端电压不变，仅在转子回路中串入电阻时，最大转距T m 和临界转差率s m 将( C )
A. T m 和s m 均保持不变
B. T m 减小，s m 不变
C. T m 不变，s m 增大
D. T m 和s m 均增大
15、隐极同步发电机静态稳定运行极限对应的功率角θ为( C )
A. ︒0
B. ︒75
C. ︒90
D. ︒180
三、名词解释 （每小题3分，共15分）。
1.标幺值。
答： )
()
(与有名值同单位基准值任意单位实际有名值标幺制=
2.电枢反应。
答：直流电机电枢绕组中负载电流时，它所产生的磁动势对励磁绕组磁场的影响。
3.气隙。
答：气隙是磁路与磁路之间的空气间隔。
4.额定功率因数。
答：指电动机在额定负载时，定子边的功率因数。
5.漏磁通。
答“变压器中只链一次绕组或二次绕组本身的磁通。
专业： 年级： 学区： 姓名： 学号： 考试日期：
装 订
线
四、简答题 （每小题5分，共20分）。
1.试简述抑制谐波电动势中一般高次谐波的方法。
答：主要采用短距绕组、分布绕组和改善主极磁场分布的方法，其他有采用斜槽、采用分数槽绕组等方法。
2.结合特性曲线，说明并励直流发电机的外特性具有哪三个特点？ 答：三个特点：
（1）负载增大时，端电压下降较快； （2）外特性有拐弯现象； （3）发电机稳态短路（端电压等于零）时， 短路电流不大。
3.画出变压器的“T”形等效电路图，并标明变压器的参数、电压和电流。
答：
4.直流发电机按励磁方式。
答：（1）他励发电机；（2）自励发电机：a.并励发电机，b.串励发电机，c.复励发电机。
五、计算题（第1小题6分，第2小题9分，共15分）。
1.一台三相变压器，S N =600KV A ，50Hz ，Dy 联结，U 1N /U 2N =10000/400V ，每相短路阻抗Z k =1.8+j5Ω，每相负载阻抗Z l =0.3+j0.1Ω，求该变压器一次侧加额定电压时：计算一、二次侧电流I 1和I 2；
)
(1.72677.163.43)
(05.293)
(77.16)
5.1875.562()58.1(10000
)(5.1875.562)1.03.0(3.433
.433
/40010000
12211112221A kI I I A I I A j j Z Z U I j j Z k Z U U k L
k L L N N =⨯======+++=
'+=
Ω+=+=='==
=
φφφφφφ
φ解：
2.一台并励直流电动机P N =17KW ，U N =220V ，n N =3000转/分，I N =91A,电枢回路总电阻Ra =0.1Ω,励磁回路电阻R f =220Ω，忽略电枢反应的影响。
试求额定运行时的： （1）电磁功率P M ； （2）电磁转矩T ；
M N n P T W I E P V R I U E A I I I A R U I N MN aN aN MN a aN N
aN fN N aN
f N fN ∙=⨯===⨯===⨯-=-==-=-====
(45.603000
18990
55.955
.9)2()(1899090211)(2111.090220)
(90191)(1220
220
)1(解：
U I。
