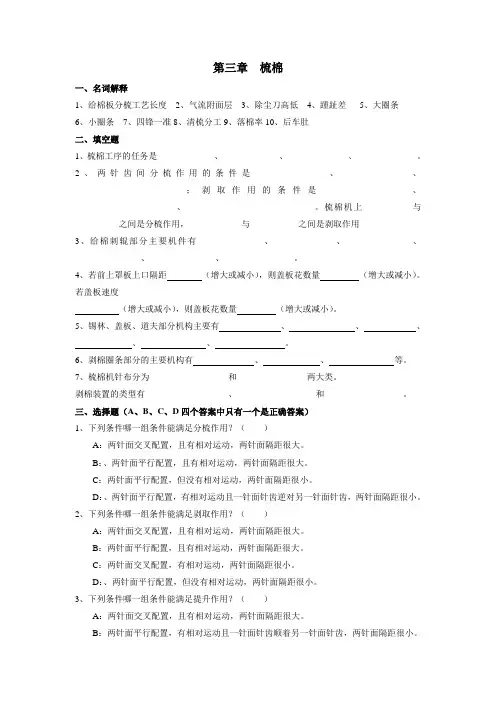

第三章 梳棉(纺纱学)

增加刺辊表面锯齿密度，也可提高分梳和除杂。
15
刺辊
给棉罗拉
16
（2）小漏底：托持纤维，排除短绒。（新机型以 分梳板代替小漏底） （3）除尘刀：击落尘杂，调节落棉。
小漏底：网眼弧形钢板； 除尘刀：矩形钢板，30º 角； 传统除杂：除尘刀+漏底；
分梳板
17
二、开松
方式：握持开松 过程：三个阶段 （1）穿刺阶段：棉束尾端被牢固握持，头端 被穿刺、分割； （2）梳理阶段：锯齿与纤维产生相对滑移与 摩擦，产生梳理（纤维伸直、横向分开）； （3）分解阶段：随着棉束的喂给，对同一棉 束尾端的握持渐弱，锯齿将棉束抓走—棉束分 解。
隔距：AB逐渐减小； 偏心距e：给棉板圆弧与给
棉罗拉中心的距离；
13
3.刺辊、分梳板、除尘刀 完成对棉丛的梳理并去除部分杂质。
刺辊下方装有除尘刀、分梳板或漏底；刺辊上方装有罩盖和排气罩。
14
（1）刺辊
铸铁圆筒，两端堵头；表面包锯齿，250mm。
剌辊高速有利于分梳和除杂，但过高会损伤纤维而 短绒率，锡林速度也相应，顺向回转：工作盖板移动方向与锡林转向一致。 作用分析：刚进入盖板区的纤维在清洁盖板的作 用下得到较好的梳理，而在出盖板区时，盖板充 塞已接近饱和，纤维得不到细致的梳理。纤维受 到的梳理作用逐渐减弱，效果不是最理想。
顺向回转
51
反向回转：工作盖板移动方向与锡林转方相反。 作用分析：进入盖板区的纤维先被有充塞的盖板 粗略地梳理，在出盖板区时又被清洁的盖板细致 地梳理，梳理由粗到细、逐渐加强，纤维不会浮 于针面被搓成棉结，分梳效果较为理想。
（2）刺辊与给棉板的隔距 隔距小，梳理效果好，但短绒增加。（一般
0.18－0.305mm）
23
刺辊与给棉板的相对位置对梳理效果的影响
隔距（mm）
棉束百分率（%）
0.23
8.96
0.305
10.14
短绒百分率（%）
24.42
23.35
24
4. 给棉方式 （1） 逆向喂给（下喂棉） ：棉层喂给方向与 刺辊分梳方向相反，易损伤纤维。图ａ （2） 顺向喂给（上喂棉） ：棉层喂给方向与 刺辊分梳方向相同，纤维损伤少。图ｂ
21
（2）锯齿规格
工作角：小，有利于分梳； 齿距T（横、纵）：小，分离程度好，但要兼
顾 （大，N大 ）； 齿尖厚度：薄齿易刺入须丛，分梳效果好。
22
3.刺辊与给棉板的相对位置 （1）刺辊与给棉板的高低位置 给棉板鼻尖可高于、低于、平齐刺辊中心位 置。给棉板抬高，分梳工艺长度增加，托持面减 短，梳理效果↓。
4
二、梳棉机的工艺过程
微机控制及数显； 道夫变频调速；带 传动平稳，噪音低； 高精度、整体式锡 林道夫；机内滤尘 箱连续吸，车肚机 外间歇吸；后固定 盖板及刺辊分梳板； 可视棉网的双皮圈 导棉装置；全封闭 安全罩；安全自停 装置；棉卷或棉箱 喂入，自调匀整通 用设计 。
5
DK903梳棉机
6
7
8
1.作用性质：分梳作用（自由梳理） 2.分梳过程
（1）梳理作用，两针面都能抓取纤维； （2）由于条件不同两针面抓取纤维的能力不同，抓 取纤维能力强的针面握持纤维，抓取能力弱的针面 与纤维产生相对滑动—梳理纤维（梳直、梳开）。 （3）由于情况变化，两针面抓取能力变化，纤维握 持与梳理发生变化，纤维在两针面间转移。 （4）在某种条件下，两针面抓取纤维的能力相同， 纤维束分解。
根据经验LA≈纤维的主体长度
20
2.刺辊 （1）速度 速度高，开松好，但过快损伤纤维。 衡量刺辊分梳质量的指标－－分梳度。 分梳度C：每根纤维受到的平均作用齿数。 nt Z L Tt C v w 1000
w－棉层定量（g/m）； nt－刺辊转速（转/min）； v －给棉速度（m/min）；L－纤维平均长度（m）； Tt-－纤维线密度（tex）；Z－刺辊表面总齿数。 高产梳棉机一般在0.5～1之间。
41
（2）剥取作用条件与特点 条件 针齿交叉配置； 一针面的针尖从另一针面 针齿背上越过（顺着针尖） 特点：快速针面抓取纤维， 慢速针面释放纤维。
42
（3）提升作用条件与特点 条件： 针齿平行配置； 相对运动方向顺着对方 针尖（V2>V1） 特点：两针面都不抓取纤 维，只是使纤维自针隙提 升至针尖位置。
40
（1）分梳作用条件与特点 条件 针齿平行配置 一针面针尖迎着另一针面的 针尖相对运动（图中VB>VA） 受力分析 P＝Rcosα; Q＝Rsinα
R——纤维束产生的张力（梳理力）

特点：两针面均有抓取和握持 纤维的能力，纤维束一分为二。 可用以实现纤维从一个针面向另 一个针面的转移。
反向回转
52

4、锡林、盖板的除杂作用
(1)除杂作用 ① 除杂内容：杂质和短绒 短绒、杂质转移到盖板后，因向下只有抓取 力没有离心力而不易再回到锡林上。 ② 除杂方式：盖板花和抄针花的排除 盖板花：杂质+纤维（短纤维40％），生产中 排除。 抄针花：锡林中的杂质和纤维，通过抄针的 方式排除。
1960-1980s
1991-2000s 2005
A186C-F
FA201, FA223-225 TC-03
330-360
360-600 600
18
金属针布
20-100 金属针布 140 金属针布
3
国内外主要梳棉机制造厂商



德国特吕茨勒：DK803、DK903 瑞士立达：C51、C60 英国克劳斯罗尔：MK5、MK5D 马佐里（东台）：C501 青岛宏大：FA231A、FA232A 郑州宏大：FA225B、FA221D 金坛纺机：JFA226 江阴机械：FA212B 东佳集团：FA208
（a）
（b）
25
5. 梳理元件的数量 多刺辊系统 刺辊分梳板
三刺辊系统 分梳板
以分梳板代替漏底
26
三、刺辊部分的气流与除杂作用 （一）刺辊部分的气流 1. 刺辊附面层原理 刺辊附面层：刺辊高速回转时，锯齿带动周围 空气流动，由于空气分子的粘性与摩擦，里层 空气带动外层空气，层层带动，就在刺辊表面 形成气流层，称～。
27
附面层速度分布：距运动体越远，速度越小。
当速度小至运动体表面速度的1％左右时，该 处即为附面层厚度的边界。
28
2. 纤维、杂质的运动 杂质重，多处于附面层的外层；纤维轻，多 处于附面层的内层。
纤维与杂质的运动轨迹 1—较重杂 2—较轻杂 3—纤维
29
3. 刺辊部分的除杂 除杂原理：除尘刀切割刺辊气流附面层外层。
33
4. 落杂区调节 除尘刀4变薄，第一落杂区A长；导棉板 弦长短第二落杂区B长，影响落棉。
34
第三节
一、元件
锡林、盖板、道夫部分
1.锡林 Cylinder 完成梳理、剥取与转移。 2.盖板（活动和固定） Flat 配合锡林梳理，并除去杂质与短绒，见后图。
35
80～110根，用链条联结成环状，沿圆弧状曲 轨缓慢移动。30～46根盖板形成分梳区，其余为 空程。
48
（3）针布规格 齿密和齿高：锡林，矮、密；盖板，高、稀 针齿角度： c f 针齿锋利梳理好 （4）梳棉机的产量 产量高，锡林盖板的针面负荷增加，梳理效果 差。要提高产量且保证质量，必须相应提高锡林与 刺辊的速度。
49
（5）锡林周围附加分梳元件的数量 后固定盖板：预梳理，为锡林盖板区的细致梳 理创造条件。 前固定盖板：补充梳理，有利于纤维的伸直和 提高棉网质量。
第二节 给棉刺辊部分
一、给棉刺辊部分的机构 组成：棉卷架和棉卷罗拉；给棉罗拉和给棉 板；刺辊和分梳板（老机为小漏底）、除尘刀。 作用： 喂入棉卷或棉丛; 进行开松 排除杂质和短绒。
10
1.棉卷架和棉卷罗拉 （1）棉卷架 作用：放置棉卷 槽底倾斜：使棉卷直径较小时增加接触面积， 减轻退解时打滑。 （2）棉卷罗拉 作用：摩擦带动棉卷退解 凹槽：避免棉卷打滑
V2
V2
V2
V1
V1 V1
43
三、梳理元件间针齿的作用分析 （一）锡林与刺辊间 1. 作用：剥取作用 刺辊上的纤维因剥取作用转移到锡林上。锡林 速度大于刺辊速度。
44
2. 影响剥取（转移）的因素 （1）锡林与刺辊的速比 设纤维在转移开始时被锡林抓 取，在接近后罩板以前转移：
S Vc S L Vc S L 1 L Vt Vt S S
FA231A梳棉机结构简图
1.控制柜 2.车肚花吸点 3.棉卷架 4.棉卷罗拉 5.给棉罗拉 6.刺辊分梳板 7.刺辊放气 罩吸点 8.刺辊 9.盖板花吸点 10.棉网清洁器吸点 11.后固定盖板 12.后盖板杂质点吸 13.盖板 14.锡林 15.前盖板杂质吸点 16.前固定盖板 17.三角区吸点 18.前棉网清洁器 19.道夫 20.清洁辊吸点 21.剥棉罗拉 22.导棉装置 23.圈条器吸点 24.前压辊 25.圈条器 9
38
大漏底：有两种形式 中部为尘棒，前后两端为弧形板。主要用来 托持纤维，部分短绒和杂质通过尘棒下落。 弧形托板+吸尘槽，吸附锡林针面的杂质和短 绒。
39
二、两针面间的作用
1. 特点 自由梳理——损伤纤维少，有调头梳理作用 反复梳理——梳理细致 储存纤维——均匀、混和作用 2. 两针面间的作用 三种作用：分梳作用、剥取作用、提升作用 （棉和化纤的梳理中提升作用较少） 基本条件：两针面具有一定的针齿密度（5001000枚/平方英寸）、两针面具有相对运动、两针 面间的隔距很小（6-13C）。
11
2.给棉罗拉和给棉板 （1）给棉罗拉 与给棉板共同握持棉层，使刺辊在整个棉层 横向进行开松与分梳。为使棉层握持牢靠、均匀， 罗拉表面有齿形沟槽或小菱形花纹，并在罗拉两 端加压。
