常用电气控制原理图(通用型图)
电气原理图标准
电气原理图标准

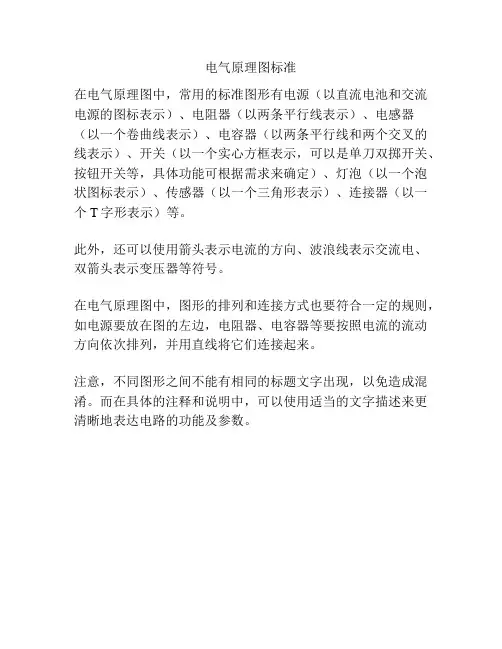

在电气原理图中，常用的标准图形有电源（以直流电池和交流电源的图标表示）、电阻器（以两条平行线表示）、电感器（以一个卷曲线表示）、电容器（以两条平行线和两个交叉的线表示）、开关（以一个实心方框表示，可以是单刀双掷开关、按钮开关等，具体功能可根据需求来确定）、灯泡（以一个泡状图标表示）、传感器（以一个三角形表示）、连接器（以一个T字形表示）等。
此外，还可以使用箭头表示电流的方向、波浪线表示交流电、双箭头表示变压器等符号。
在电气原理图中，图形的排列和连接方式也要符合一定的规则，如电源要放在图的左边，电阻器、电容器等要按照电流的流动方向依次排列，并用直线将它们连接起来。
注意，不同图形之间不能有相同的标题文字出现，以免造成混淆。
而在具体的注释和说明中，可以使用适当的文字描述来更清晰地表达电路的功能及参数。
电工线路 开关 电机 电表 电箱接线图
动断（常闭）触点
76
先断后合的转换触点
77
中间断开的双向触点
78
先合后断的转换触点（桥接）
79
当操作器件被吸合时延时闭合的动合触点
80
有弹性返回的动合触点
81
无弹性返回的动合触点
82
有弹性返回的动断触点
83
左边弹性返回，右边无弹性返回的中间断开的双向触点
84
指示仪表的一般符号星号须用有关符号替代，如A代表电流表等

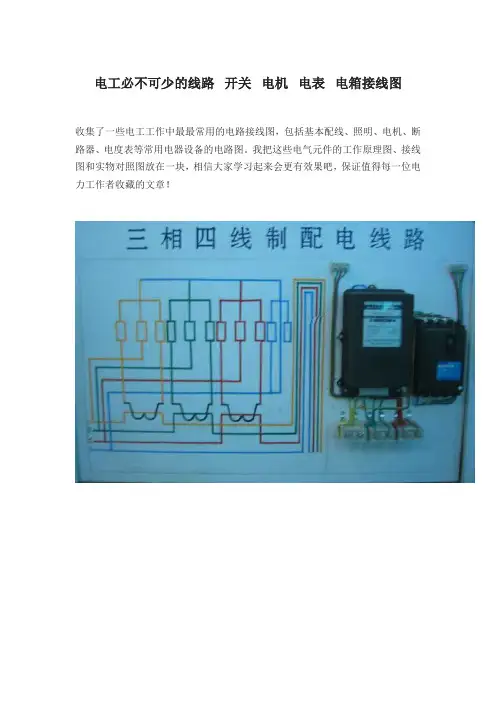

电工必不可少的线路 开关 电机 电表 电箱接线图
收集了一些电工工作中最最常用的电路接线图，包括基本配线、照明、电机、断路器、电度表等常用电器设备的电路图。我把这些电气元件的工作原理图、接线图和实物对照图放在一块，相信大家学习起来会更有效果吧，保证值得每一位电力工作者收藏的文章！
常见电路
一、日光灯类：
165
光敏电阻具有对称导电性的光电器件
166
光电二极管具有非对称导电性的光电器件
167
光电池
168
光电半导体管（示出PNP型）
169
原电池或蓄电池
170
原电池组或蓄电池组
171
“或”单元，通用符号只有一个或一个以上的输入呈现“1”状态，输出才呈现“1”状态注：如果不会引起意义混淆，“≥1”可以用“1”代替
5
100~600Hz
示例2：交流频率范围100~600Hz
6
380/220V 3N
50Hz
示例3：交流，三相带中性线， 50Hz， 380V（中性线与相线之间为220V）。3N可用3+ N代替
7
3N
50Hz/TN-S
示例4：交流，三相，50Hz，具有一个直接接地点且中性线与保护导线全部分开的系统
电气控制系统
• 作用与分类 • 接触器 • 继电器 • 开关 • 熔断器
第一节 分类与作用
• 电器定义：一种能控制电路的设备。
• 低压电器：用于交流1200V、直流1500V级 以下的电路中起通断、保护、控制或调节 作用的电器产品。
• 高压电器：交流1200V以上、直流1500V以 上。
• 图1-1
延时再动作的继电器。符号:KT • 电磁式 • 阻尼式 • 电子式(晶体管、数字式)
阻尼式时间继电器 (光盘)
技术参数
• 表2。3。1
JS20系列晶体管式型号
• P47
• 2。3。3
图形符号
热继电器
• 具有过载保护特性的过电流继电器。 • 长期过载、频繁启动、欠电压、断相运行
均会引起过电流。
• 可逆行程
• 3。6。1
自动往返循环控制
• 3。6。2
正反转控制
• 控制要求：
• 图2-12
三、电路图
• P211 图6。3
• P212 图6。4
• P212 图6。5
第三章 PLC基础
• 掌握PLC工作原理、结构特点。 • 熟悉基本逻辑指令、顺序控制指令及常用
的功能指令。 • 具备PLC应用系统设计初步能力。
• 2-1
• 中央处理单元（CPU）
• 存储器
• 输入输出单元
（I/O单元）
• 电源单元
• 编程器
外形的样子
• PLC • 编程器
• 7-1
• 中央处理单元 • 存储器：包括
（CPU ）
系统存储器和
• 通用微处理器； 用户存储器。
• FX2系列采用可 • 系统存储器存
编程控制器使 用的微处理器

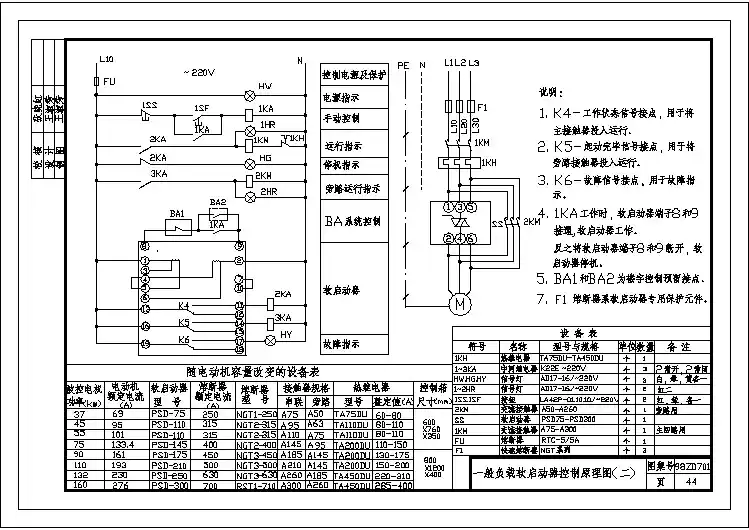

标准电气控制通用图 Ss02
液位控制器工作原理图示

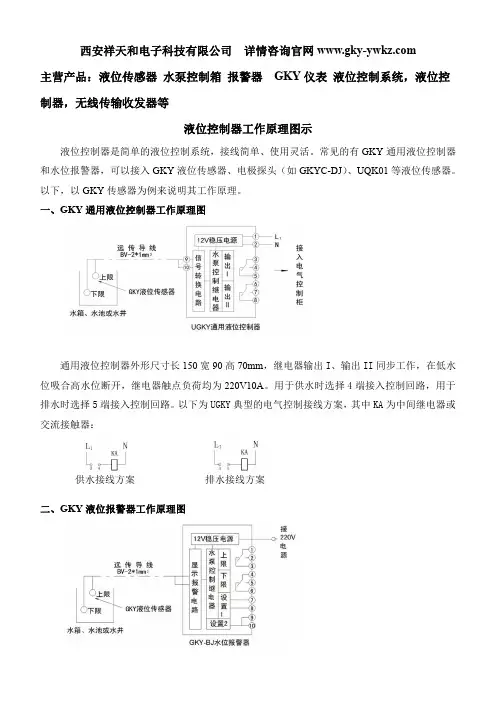

西安祥天和电子科技有限公司详情咨询官网主营产品：液位传感器水泵控制箱报警器GKY仪表液位控制系统，液位控制器，无线传输收发器等液位控制器工作原理图示液位控制器是简单的液位控制系统，接线简单、使用灵活。
常见的有GKY通用液位控制器和水位报警器，可以接入GKY液位传感器、电极探头（如GKYC-DJ）、UQK01等液位传感器。
以下，以GKY传感器为例来说明其工作原理。
一、GKY通用液位控制器工作原理图通用液位控制器外形尺寸长150宽90高70mm，继电器输出I、输出II同步工作，在低水位吸合高水位断开，继电器触点负荷均为220V10A。
用于供水时选择4端接入控制回路，用于排水时选择5端接入控制回路。
以下为UGKY典型的电气控制接线方案，其中KA为中间继电器或交流接触器：供水接线方案排水接线方案二、GKY液位报警器工作原理图水位报警器外形尺寸长150宽90高70mm，可以配一个或两个液位传感器。
配一个传感器时，报警器为水满报警：即在这个传感器有水时发出声光报警，同时上限继电器吸合。
如果将报警器设置1（7、8端子）用一段导线连接（即短路），则报警器为缺水报警：即在这个传感器无水时发出声光报警，同时下限继电器吸合。
如果配两个传感器时，则报警器在下限无水或上限有水时发出声光报警，同时相应的继电器吸合。
继电器触点负荷均为220V10A。
如果不需要声音报警则把设置2（9、10端子）用一段导线连接即可。
以下为GKY-BJ典型的电气控制接线方案，其中KA为中间继电器或交流接触器：以上是最简单电气控制方案，复杂的控制功能可以通过电气控制柜的设计方案来实现。
具体可在的“资料免费下载”栏目中下载所需的电气控制柜设计图。
标准电气控制通用图 WYb-1zn
3-电控基础-数控机床电气控制解析
第3章
5）分励脱扣器额定电压等于控制电源电压。 6）长延时电流整定值等于电动机额定电流。 7）瞬时整定电流：对保护笼型感应电动机的断路 器，瞬时整定电流为8~15倍电动机额定电流；对于保 护绕线型感应电动机的断路器，瞬时整定电流为3~6 倍电动机额定电流。 8）6倍长延时电流整定值的可返回时间等于或大 于电动机实际起动时间。
第3章
7/14/2024 1:07 AM
图3-6 直流接触器的结构示意图 1—铁心;2—线圈;3—衔铁; 4—静触点;5—动触点; 6—辅助触点;7，8—接线柱; 9—反作用弹簧;10—底板
第3章
2、接触器的主要技术参数
接触器的主要技术参数有极数和电流种类，额 定工作电压、额定工作电流（或额定控制功率）， 额定通断能力，线圈额定电压，允许操作频率，机 械寿命和电寿命，接触器线圈的起动功率和吸持功 率，使用类别等。
分类：空气式、电动式、晶体管式及直流电磁式等几大类。 延时方式：通电延时和断电延时两种。
7/14/2024 1:07 AM
第3章
（1）直流电磁式时间继电器
7/14/2024 1:07 AM
直流电磁式时间继电器
第3章
（2）空气阻尼式时间继电器
空气式时间继电器是利用空气阻尼的原理制成的 分：通电延时、断电延时 组成：电磁系统、延时机构、工作触点
第3章
7/14/2024 1:07 AM
电压继电器电气符号
（2）电磁式电流继电器
第3章
A．过电流继电器 通常，交流 过电流继电器的吸合电流I0= （1.1～3.5）IN，直流过电流继 电器的吸合电流I0=（0.75～3） IN。由于过电流继电器在出现过 电流时衔铁吸合动作，其触头来 切断电路，故过电流继电器无释 放电流值。
常用电路图及电器的文字符号和图形符号
一、常用电路图- 1 -1．单按钮控制两台电动机顺序启动反序停止- 1 -3．用两个时间继电器控制电动机间歇正反转- 2 -4．三地控制三相电动机正反转- 3 -5．两地控制一台电动机- 4 -6．频敏变阻启动原理图- 4 -7．用一个时间继电器,和三个按钮,控制一个灯220和电机380,要求电机能自动运行60秒停止- 5 -8. 接近开关导通后电机停止接近开关断开后延时N秒电机启动- 5 -9.运用时间继电器使电磁铁动作2秒后复位,经过3分钟后动作2秒后复位,再经过5分钟后动作2秒复位- 6 -10. 利用电接点压力表自动控制水泵- 6 -11. 两台电动机既可分别启动和停止,也可以同时启动和停止. - 7 -12. 正转停止后,必须过预定的时间(如5S)后才能反转,反转停止后,必须过预定的时间(如5S)后才能正转- 7 -13. 用三个时间继电器控制正反转并要有间隙- 8 -14. 三相异步电动机转子串联电阻启动- 8 -15. 三相异步电动机启动控制线路图（带故障指示灯）- 9 -16. 双控及多地控制（照明) - 10 -18. 使电机有点动还有正常运行- 11 -19. 用3个继电器控制电动机断相保护- 11 -20. 用四个时间继电器控制正反转并要有间隙- 12 -21. 三相电动机在220V电压下正反转能耗制动- 12 -22. 三个地方控制一盏灯- 13 -23. 星三角降压的电路用4个交流接触器和一个时间继电器要做成可以正反转的电路并且可以自动和手动的- 13 -24. 延边三角形降压启动的原理图- 14 -25. 点动与长动的正反转控制电路- 14 -26. 用按钮开关(常开）启动电动机，用行程开关(常闭）停止电动机实物接线图- 15 -27用按钮开关(常开）启动电动机，用行程开关(常开）停止电动机实物接线图- 15 -28．四个地方控制一盏灯- 16 -29. 单相电能表加装互感器- 16 -31. 用一个3a的按钮通过继电器控制一个12v15a的电机- 17 -32. 全自动Y—- 18 -33. 二台电机按时间顺序起动由时间控制反序停止- 18 -34. 二台电机顺序起动反序停止- 19 -35. 控制一部电机，延时停止- 19 -36. 用万用表测电动机三相绕组头尾- 20 -37. 电动机可逆带限位控制电路实物接线图- 20 -38. 电动机可逆带限位控制电路原理图- 21 -39. - 21 -40. 缺相保护实物接线图- 22 -41. 缺相保护原理图- 22 -42. 频敏变阻器启动实物接线图- 23 -43. 自偶减压启动实物接线图- 24 -44. 时间继电器控制两台电动机先后启动- 25 -45. 星三角启动实物接线图- 25 -46. 三台电机顺序启动逆序停止电路- 26 -47. 用51单片机控制电磁继电器通断来控制减速电机的运转和停止- 26 -48. 多速电机接线- 27 -49. 正反转能耗制动- 27 -50. 电动机自锁线路实物连线图- 28 -51. 由12V电瓶获得两个的工作电压分别为9V和15V - 28 -52. 控制两台电机，第一台启动后第二台才能启动，第一台停止后第二台才能停止电路图- 29 -53. 直流电动机正反转- 29 -54. 延时断电220V - 30 -55. 家庭供电- 30 -56. 调光线路- 31 -57. 双电容单相异步电动机接线图- 31 -58. 双电容单相异步电动机正反转接线图- 32 -59. 笼型电动机定子串联电阻降压启动的控制线路图- 32 -60. 单按钮控制电动机启、停线路图- 33 -62. 先是1号电动机启动,然后2,然后3,停止运行先是3停止,再是1,2 - 34 -63. 单相双值电容异步电动机连接倒顺开关- 34 -64. 可逆自偶减压启动器- 35 -65. 温度控制- 35 -66. 简单的实现延时自闭电路- 36 -67. 单相双值电容异步电动机接倒顺开关- 36 -68. 三台电动机按时间顺序启动控制线路- 37 -70. 单相三速电机定子线圈接线图- 37 -71. 二台电机顺序起动- 38 -72. 12V稳压电源- 38 -73. 用一个时间继电器和一个计数器控制一个直流电动机- 39 -74. 电动机可逆运行控制接线示意图- 39 -75. 三台电动机按先后顺序启动- 40 -76. 油泵加正反转- 40 -77. 全自动可逆Y—- 42 -78. 电气接线摸拟图- 43 -79. M7120A 平面磨床电路原理图- 44 -80. 双联开关控制两间房间电路图- 44 -81. 三相双层36槽二极绕组布线接线图图纸- 45 -82. 用一个40瓦电感镇流器带二支20瓦光管工- 45 -83. 单相电机正反转时间控制（不分主付绕组）- 46 -84. 单相电机正反转时间控制（分主付绕组）- 47 -85. 电动机接线盒- 47 -86. 双联开关控制多个灯泡并联电路图- 48 -87. 时间继电器和脚踏开关- 48 -88. 电动机要在两个不同的地方控制其正反转- 49 -89. 时间继电器和脚踏开关- 49 -90. 倒顺开关控制三相电动机- 50 -91. 蓄电池供电- 50 -92. 大功率整流- 51 -93. 自动控制电磁阀- 51 -94. 5V稳压电路- 51 -95. 避雷器接线- 52 -96. 电风扇遥控接线图- 52 -97. 三极管控制继电器- 53 -98. 配电箱- 53 -99. 利用两个时间继电器实现电动机可逆启动- 54 -100. 利用时间继电器可逆循环- 54 -101. 间歇运动- 55 -102. 简单的缺相保护- 55 -103. 水位控制- 56 -104. 自动升降黑板- 56 -105. 工件加工采用半自动方式第二页- 57 -106. 工件加工采用半自动方式第一页- 57 -107. 两台电动机顺序启动，反序制动- 58 -108. 220V电机装倒顺开关能控制正反转- 58 -109. 单相电动机正反转控制(分主、付绕组）通用- 58 -110. 单相电动机正反转控制(不分主、付绕组）- 59 -111. 7805 - 59 -112. Y—- 59 -113.反接制动- 60 -114. 用两个继电器三个开关控制三相电机正反转线路图- 60 -115. 双电源切换- 61 -116. 互感器跟电流表怎么接- 62 -117. 两台电动机顺序制动电气原理图- 62 -118. 家庭电路- 63 -119. 耳机线的结构图（横切面和解剖图）- 63 -120. 电瓶车电瓶抽取12V电源- 64 -121. 可以让12V继电器接通电源吸合，断开电源后还能保持3-5秒后断开- 64 -122. 电动机可逆启动控制- 65 -123. 频敏变阻器启动控制- 65 -124. 5V稳压电路- 66 -125. 桥式整流电- 66 -126. 制作小变压器- 67 -137. 全自动Y—- 67 -138. 电磁阀控制水泵- 68 -139. 接触器自锁接线图- 68 -140. 正反转（联锁、互锁）- 69 -141. 电动机自耦降压启动（自动控制电路) - 69 -142. 三相双路电源自供装置线路图- 70 -143. 12V的电瓶做输入电源降压到5V - 70 -144. 四台电动机顺序启动,反序停止- 71 -145. 三相电动机改为两相电动机接线图- 71 -145. 简易交流电源相序指示器- 71 -146. 三相四线有功电度表经流互感器接入详图- 72 -147. 电动机正反转带动工作台- 73 -148. QJU3 自耦减压... - 73 -149. 可以让4个和更多的灯轮流亮- 74 -150. 并联补偿电容器容量的计算、无功补偿节电量的计算- 74 -151. N个地方任意控制一盏灯- 75 -153. 水位开关、压力开关在线路上符号- 75 -二、电器的文字符号和图形符号-71-一、常用电路图1．单按钮控制两台电动机顺序启动反序停止2．三相异步鼠笼电动机电容制动控制电路图3．用两个时间继电器控制电动机间歇正反转4．三地控制三相电动机正反转5．两地控制一台电动机6．频敏变阻启动原理图7．用一个时间继电器,和三个按钮,控制一个灯220和电机380,要求电机能自动运行60秒停止8. 接近开关导通后电机停止接近开关断开后延时N秒电机启动9.运用时间继电器使电磁铁动作2秒后复位,经过3分钟后动作2秒后复位,再经过5分钟后动作2秒复位10. 利用电接点压力表自动控制水泵11. 两台电动机既可分别启动和停止,也可以同时启动和停止.12. 正转停止后,必须过预定的时间(如5S)后才能反转,反转停止后,必须过预定的时间(如5S)后才能正转13. 用三个时间继电器控制正反转并要有间隙14. 三相异步电动机转子串联电阻启动15. 三相异步电动机启动控制线路图（带故障指示灯）16. 双控及多地控制（照明)17. 镝灯接线图18. 使电机有点动还有正常运行19. 用3个继电器控制电动机断相保护20. 用四个时间继电器控制正反转并要有间隙21. 三相电动机在220V电压下正反转能耗制动22. 三个地方控制一盏灯23. 星三角降压的电路用4个交流接触器和一个时间继电器要做成可以正反转的电路并且可以自动和手动的24. 延边三角形降压启动的原理图25. 点动与长动的正反转控制电路26. 用按钮开关(常开）启动电动机，用行程开关(常闭）停止电动机实物接线图27用按钮开关(常开）启动电动机，用行程开关(常开）停止电动机实物接线图28．四个地方控制一盏灯29. 单相电能表加装互感器30. 五台电机循环运行工作过程：第一台启动后4分钟停止,第二台要在第一台运行到3分50秒时启动,第二台也运行4分钟停止,,,,,,,第五台启动运行4分钟后停止到第一台在第五台运行到3分50秒时启动以此循环运行.31. 用一个3a的按钮通过继电器控制一个12v15a的电机32. 全自动Y—△减压启动能耗制动33. 二台电机按时间顺序起动由时间控制反序停止34. 二台电机顺序起动反序停止35. 控制一部电机，延时停止36. 用万用表测电动机三相绕组头尾可以用万用表先区分6个线头，把相通的两个线头分为一相，6个线头就可以分为三相了，然后再判断绕组的头尾，具体方法：把万用表的直流毫安档打到最小一档，并将表笔接到三相绕组的某一组两端，而电池正负极接到另一相的两个线头上。
高压电机驱动螺杆压缩机电气控制原理图
A B
CT2
25 24 23 44 43 42 32 27 文 本 显 示 器
显 示 接 口 Rs-485
28
29
30
31
34
35 36 37 38 39 40
5 B 4 A 3 2 1
控制器
22 21 20 19 18 17 16 15 14 13 12 11 10 9 8 7 6 5 4 3 c b a 2 1
28
29
30
31
34
35 36 37 38 39 40
5 B 4 A 3 2 1
控制器
22 21 20 19 18 17 16 15 14 13 12 11 10 9 8 7 6 5 4 3 c b a 2 1
KM4
M1 COPM
M2 FAN
24V 急 高 缺 油 油 空 高 停 压 水 滤 分 滤 压 准 柜 备 故 好 障 供 气 压 力 排 气 温 度 CT2输入
C 380V B A
XT0
FU3
KB
JT
FU1
开 机
停 机
允 许 合 闸
加 载 阀 KM4
卸 排 放 水 阀 阀
运 故 行 障
预 警
AC 220V
FU2(0.5A) FG
a b c o
高 压 电 源
R S T
XT1
A B
CT2
25 24 23 44 43 42 32 27 文 本 显 示 器
显 示 接 口 Rs-485
KM4
ቤተ መጻሕፍቲ ባይዱ
M1 COPM
M2 FAN
24V 急 高 缺 油 油 空 高 停 压 水 滤 分 滤 压 准 柜 备 故 好 障 供 气 压 力 排 气 温 度 CT2输入
电气控制第二章
2.3 主令电器
❖ 主令电器是用来闭合和分断控制电路的 低压电器，用以控制电力拖动系统中电 动机启动、停车、制动以及调速等。主令电器 (diànqì)不可分断主回路，它是专门用来发命令 的电器。
❖ 常用主令电器有：控制按钮、行程开关、 万能开关、主令控制器等。
第二十九页，共93页。
2.3.2 行程开关
❖依照生产机械的行程发出命令以控制其运动方向 或行程长短的主令电器。若将行程开关安装在机 械行程的终点处，以限制其行程，则称为限位开 关或终点开关。（为了(wèi le)安全，通常终点 处不止一个限位开关）。
❖应用场合：运动设备、特定的位置完成特定动作。 ❖工作原理：类似于按钮，区别在于，按钮需要人
❖安装位置：电动机内部。 ❖分类：双金属片式温度继电器、热敏电阻式温度
继电器。
第十五页，共93页。
2.2.1.1 双金属片式温度继电器 ❖ 动作原理（图2-7）：动触点直接安装在双金属
片上，温度上升，双金属片动作，带动触点分离。 ❖缺点：工艺复杂、体积大、双金属片易老化
(lǎohuà)、反应滞后。
第十七页，共93页。
2.2.2 速度继电器
❖ 工作原理：靠电磁感应使速度 继电器电机定子动作，带动机 械部分，实现触点动作。
❖ 速度传感器转子通过2与电动机 轴相连，电机转动时，速度传 感器的转子也随着转动。
❖ 速度传感器的定子中绕组感应 出电流，导体的受力方向与转 子旋转方向一致，导致定子带 动着杆5运动。
第五页，共93页。
2.1.2.2 热继电器工作(gōngzuò)原理
❖热元件：使双金属片发热的元件，串联 (chuànlián)在电动机主回路中使用。
全套电气一次二次控制图纸及接线原理图
常用电路图及电器的文字符号和图形符号
一、常用电路图- 1 -1．单按钮控制两台电动机顺序启动反序停止- 1 -3．用两个时间继电器控制电动机间歇正反转- 2 -4．三地控制三相电动机正反转- 3 -5．两地控制一台电动机- 4 -6．频敏变阻启动原理图- 4 -7．用一个时间继电器,和三个按钮,控制一个灯220和电机380,要求电机能自动运行60秒停止- 5 -8. 接近开关导通后电机停止接近开关断开后延时N秒电机启动- 5 -9.运用时间继电器使电磁铁动作2秒后复位,经过3分钟后动作2秒后复位,再经过5分钟后动作2秒复位- 6 -10. 利用电接点压力表自动控制水泵- 6 -11. 两台电动机既可分别启动和停止,也可以同时启动和停止. - 7 -12. 正转停止后,必须过预定的时间(如5S)后才能反转,反转停止后,必须过预定的时间(如5S)后才能正转- 7 -13. 用三个时间继电器控制正反转并要有间隙- 8 -14. 三相异步电动机转子串联电阻启动- 8 -15. 三相异步电动机启动控制线路图（带故障指示灯）- 9 -16. 双控及多地控制（照明) - 9 -18. 使电机有点动还有正常运行- 10 -19. 用3个继电器控制电动机断相保护- 10 -20. 用四个时间继电器控制正反转并要有间隙- 11 -21. 三相电动机在220V电压下正反转能耗制动- 11 -22. 三个地方控制一盏灯- 12 -23. 星三角降压的电路用4个交流接触器和一个时间继电器要做成可以正反转的电路并且可以自动和手动的- 12 -24. 延边三角形降压启动的原理图- 13 -25. 点动与长动的正反转控制电路- 13 -26. 用按钮开关(常开）启动电动机，用行程开关(常闭）停止电动机实物接线图- 14 -27用按钮开关(常开）启动电动机，用行程开关(常开）停止电动机实物接线图- 14 -28．四个地方控制一盏灯- 15 -29. 单相电能表加装互感器- 15 -31. 用一个3a的按钮通过继电器控制一个12v15a的电机- 16 -32. 全自动Y—- 16 -33. 二台电机按时间顺序起动由时间控制反序停止- 17 -34. 二台电机顺序起动反序停止- 18 -35. 控制一部电机，延时停止- 18 -36. 用万用表测电动机三相绕组头尾- 19 -37. 电动机可逆带限位控制电路实物接线图- 19 -38. 电动机可逆带限位控制电路原理图- 20 -39. - 20 -40. 缺相保护实物接线图- 21 -41. 缺相保护原理图- 21 -42. 频敏变阻器启动实物接线图- 22 -43. 自偶减压启动实物接线图- 23 -44. 时间继电器控制两台电动机先后启动- 23 -45. 星三角启动实物接线图- 24 -46. 三台电机顺序启动逆序停止电路- 24 -47. 用51单片机控制电磁继电器通断来控制减速电机的运转和停止- 25 -48. 多速电机接线- 25 -49. 正反转能耗制动- 26 -50. 电动机自锁线路实物连线图- 26 -51. 由12V电瓶获得两个的工作电压分别为9V和15V - 27 -52. 控制两台电机，第一台启动后第二台才能启动，第一台停止后第二台才能停止电路图- 27 -53. 直流电动机正反转- 28 -54. 延时断电220V - 28 -55. 家庭供电- 29 -56. 调光线路- 29 -57. 双电容单相异步电动机接线图- 30 -58. 双电容单相异步电动机正反转接线图- 30 -59. 笼型电动机定子串联电阻降压启动的控制线路图- 31 -60. 单按钮控制电动机启、停线路图- 31 -62. 先是1号电动机启动,然后2,然后3,停止运行先是3停止,再是1,2 - 32 -63. 单相双值电容异步电动机连接倒顺开关- 33 -64. 可逆自偶减压启动器- 33 -65. 温度控制- 34 -66. 简单的实现延时自闭电路- 34 -67. 单相双值电容异步电动机接倒顺开关- 35 -68. 三台电动机按时间顺序启动控制线路- 35 -70. 单相三速电机定子线圈接线图- 36 -71. 二台电机顺序起动- 36 -72. 12V稳压电源- 36 -73. 用一个时间继电器和一个计数器控制一个直流电动机- 37 -74. 电动机可逆运行控制接线示意图- 37 -75. 三台电动机按先后顺序启动- 38 -76. 油泵加正反转- 38 -77. 全自动可逆Y—- 40 -78. 电气接线摸拟图- 40 -79. M7120A 平面磨床电路原理图- 41 -80. 双联开关控制两间房间电路图- 41 -81. 三相双层36槽二极绕组布线接线图图纸- 42 -82. 用一个40瓦电感镇流器带二支20瓦光管工- 42 -83. 单相电机正反转时间控制（不分主付绕组）- 43 -84. 单相电机正反转时间控制（分主付绕组）- 43 -85. 电动机接线盒- 44 -86. 双联开关控制多个灯泡并联电路图- 44 -87. 时间继电器和脚踏开关- 45 -88. 电动机要在两个不同的地方控制其正反转- 45 -89. 时间继电器和脚踏开关- 46 -90. 倒顺开关控制三相电动机- 46 -91. 蓄电池供电- 46 -92. 大功率整流- 47 -93. 自动控制电磁阀- 47 -94. 5V稳压电路- 47 -95. 避雷器接线- 48 -96. 电风扇遥控接线图- 48 -97. 三极管控制继电器- 48 -98. 配电箱- 49 -99. 利用两个时间继电器实现电动机可逆启动- 49 -100. 利用时间继电器可逆循环- 50 -101. 间歇运动- 50 -102. 简单的缺相保护- 51 -103. 水位控制- 51 -104. 自动升降黑板- 52 -105. 工件加工采用半自动方式第二页- 52 -106. 工件加工采用半自动方式第一页- 53 -107. 两台电动机顺序启动，反序制动- 53 -108. 220V电机装倒顺开关能控制正反转- 53 -109. 单相电动机正反转控制(分主、付绕组）通用- 54 -110. 单相电动机正反转控制(不分主、付绕组）- 54 -111. 7805 - 54 -112. Y—- 55 -113.反接制动- 55 -114. 用两个继电器三个开关控制三相电机正反转线路图- 55 -115. 双电源切换- 56 -116. 互感器跟电流表怎么接- 57 -117. 两台电动机顺序制动电气原理图- 57 -118. 家庭电路- 58 -119. 耳机线的结构图（横切面和解剖图）- 58 -120. 电瓶车电瓶抽取12V电源- 59 -121. 可以让12V继电器接通电源吸合，断开电源后还能保持3-5秒后断开- 59 -122. 电动机可逆启动控制- 60 -123. 频敏变阻器启动控制- 60 -124. 5V稳压电路- 61 -125. 桥式整流电- 61 -126. 制作小变压器- 61 -137. 全自动Y—- 62 -138. 电磁阀控制水泵- 63 -139. 接触器自锁接线图- 63 -140. 正反转（联锁、互锁）- 63 -141. 电动机自耦降压启动（自动控制电路) - 64 -142. 三相双路电源自供装置线路图- 64 -143. 12V的电瓶做输入电源降压到5V - 65 -144. 四台电动机顺序启动,反序停止- 65 -145. 三相电动机改为两相电动机接线图- 65 -145. 简易交流电源相序指示器- 66 -146. 三相四线有功电度表经流互感器接入详图- 66 -147. 电动机正反转带动工作台- 67 -148. QJU3 自耦减压... - 67 -149. 可以让4个和更多的灯轮流亮- 68 -150. 并联补偿电容器容量的计算、无功补偿节电量的计算- 68 -151. N个地方任意控制一盏灯- 69 -153. 水位开关、压力开关在线路上符号- 69 -二、电器的文字符号和图形符号-71-一、常用电路图1．单按钮控制两台电动机顺序启动反序停止2．三相异步鼠笼电动机电容制动控制电路图3．用两个时间继电器控制电动机间歇正反转4．三地控制三相电动机正反转5．两地控制一台电动机6．频敏变阻启动原理图7．用一个时间继电器,和三个按钮,控制一个灯220和电机380,要求电机能自动运行60秒停止8. 接近开关导通后电机停止接近开关断开后延时N秒电机启动9.运用时间继电器使电磁铁动作2秒后复位,经过3分钟后动作2秒后复位,再经过5分钟后动作2秒复位10. 利用电接点压力表自动控制水泵11. 两台电动机既可分别启动和停止,也可以同时启动和停止.12. 正转停止后,必须过预定的时间(如5S)后才能反转,反转停止后,必须过预定的时间(如5S)后才能正转13. 用三个时间继电器控制正反转并要有间隙14. 三相异步电动机转子串联电阻启动15. 三相异步电动机启动控制线路图（带故障指示灯）16. 双控及多地控制（照明)17. 镝灯接线图18. 使电机有点动还有正常运行19. 用3个继电器控制电动机断相保护20. 用四个时间继电器控制正反转并要有间隙21. 三相电动机在220V电压下正反转能耗制动22. 三个地方控制一盏灯23. 星三角降压的电路用4个交流接触器和一个时间继电器要做成可以正反转的电路并且可以自动和手动的24. 延边三角形降压启动的原理图25. 点动与长动的正反转控制电路26. 用按钮开关(常开）启动电动机，用行程开关(常闭）停止电动机实物接线图27用按钮开关(常开）启动电动机，用行程开关(常开）停止电动机实物接线图28．四个地方控制一盏灯29. 单相电能表加装互感器30. 五台电机循环运行工作过程：第一台启动后4分钟停止,第二台要在第一台运行到3分50秒时启动,第二台也运行4分钟停止,,,,,,,第五台启动运行4分钟后停止到第一台在第五台运行到3分50秒时启动以此循环运行.31. 用一个3a的按钮通过继电器控制一个12v15a的电机32. 全自动Y—△减压启动能耗制动33. 二台电机按时间顺序起动由时间控制反序停止34. 二台电机顺序起动反序停止35. 控制一部电机，延时停止36. 用万用表测电动机三相绕组头尾可以用万用表先区分6个线头，把相通的两个线头分为一相，6个线头就可以分为三相了，然后再判断绕组的头尾，具体方法：把万用表的直流毫安档打到最小一档，并将表笔接到三相绕组的某一组两端，而电池正负极接到另一相的两个线头上。
电梯电气原理图
到达召唤站时采用声光预报板，
如电梯将要到达，报站钟发出声音，方向灯闪动或指示电梯的运行方向，有的采用轿内语音报站，提醒乘客。
6.检修运行线路为了便于检修和维护，应在轿顶按装一个易于接近的控制装置。该装置应有一个能满足电气安全要求的检修运行开关。该开关应是双稳态的，并设有无意操作防护。同时应满足下列条件：一经进入检修运行，应取消正常运行，紧急状态下的电动运行，对接装卸运行。只有再一次操作检修开关，才能使电梯重新恢复正常工作。上下行只能点动操作，为防止意外，应标明运行方向。轿厢检修速度应不超过渡0.63m/s电梯运行应仍依*安全装置，运行不能超过正常的运程范围。
7.电梯的电气安全保护系统一般设有如下保护环节：超速保护开关层门锁闭装置的电气联锁保护门入口的安全保护上下端站的超越保护缺相，断相保护电梯控制系统中的短路保护曳引电机的过载保护
8.电梯的消防控制功能
电梯应能适应消防控制的基本要求
有几种典型的消防控制系统：
电梯的底层（或基站）设置有供消防火警用的带有玻璃窗的专用消防开关箱。在火警发生时，敲碎玻璃窗，拨动箱内开关，就可使电梯立即返回底层。
楼位置信号进行比较，
凡是在电梯位置信号上方的轿厢内指令和层站召唤信号，
令电梯定上
行，反之定下行。
方向控制环节必须注意以下几点：
轿内召唤指令优先于各层楼召唤指令而定向。
电梯要保持最远层楼乘客召唤信号的方向运行
在司机操纵时，
当电梯尚未启动运行的情况下，
应让司机有强行改变电梯运行方向的可能性
在检修状态下，
电梯的方向控制由检修人员直接持续揿按轿内操纵箱上或轿厢顶上的方向按
钮，电梯才能运行，而当松开方向按钮，电梯即停止。
5.
汽车电气系统汽车电路图
10.1.3 识读汽车电路图的一般要领
.2 各车系电路原理图的特点
3．
无
坐
北京切诺基〔戴姆
标
勒-克莱斯勒〕电
模
路原理图〔一〕
块
式
电
路
图
.2 各车系电路原理图的特点
北京切诺基〔戴姆
3．
勒-克莱斯勒〕电
无
路原理图〔二〕
坐
标
模
块
式
电
路
图
.2 各车系电路原理图的特点
3．
无 坐
日产汽车
标
电路原理图
模
块
式
电
路
图
.2 各车系电路原理图的特点
米切尔〔Mitchrll〕公
实际应用时，可视详细电路选择不同思路，但有一点值得注意： 随着电子控制技术在汽车上的广泛应用，大多数电气设备电路 同时具有主回路和控制回路，读图时要兼顾两回路。
10.1.3 识读汽车电路图的一般要领
6．阅读全图，分割各个单元系统 要读懂汽车电路图，首先必须掌握组成电路的各个电器元件的根
本功能和电器特性。在大概掌握全图的根本原理的根底上，再把一 个个单元系统电路分割开来，这样就容易抓住每一部分的主要功能 及特性。
分开表示法，如把继电器的线圈、触点分别画在不同的电路中， 用同一文字符号或数字符号将分开部分联络起来。 11．先易后难
有些汽车电路图的某些部分电路可能比较复杂，一时难以看懂， 可以暂时将其放一放，待其他部分电路都看懂后，结合看懂图中与 该电路有联络的有关信息，再来进一步识读这部分电路。 12．注意搜集资料和经历积累
电工常见电气控制实物接线图原理图
电工常见电气控制实物接线图原理图电气控制是电力系统中非常重要的环节，电工在日常工作中需要掌握电气控制的知识和技能，其中实物接线图和原理图是电气控制中非常重要的一部分。
本文将详细介绍电工常见的电气控制实物接线图和原理图。
一、电气控制实物接线图1.什么是实物接线图？实物接线图是电器设备内部元器件的布局和线路连接关系的图示表示，是电气控制系统的物理表现。
实物接线图是电气控制安装调试、故障排除和保养维修的重要依据，能够清晰明了地反映设备的工作原理和互联关系。
2.实物接线图常用符号在实物接线图中，各种电器元器件均按照标准符号表示。
下面列出几种实物接线图常用的符号：•开关：表示开关或刀闸；•控制器：表示各种控制器，包括继电器、计时器、触发器等；•运动装置：表示各种电机、气动元件等；•信号固化器：表示各种指示灯、蜂鸣器、继电器等；•传感器：表示各种物理量测量传感器、电位器、零位开关等；•仪表：表示各种显示、测量仪表；•电源：表示各种电源、变压器等。
3.实物接线图的组成要素实物接线图由电器元器件符号、导线线路、接点和连接组成，还可以配有附加信息和注释说明。
在实物接线图中，元器件符号由标准符号组成，包括控制元器件、电动元器件、配电元器件、传感器和各种辅助设备元器件等。
导线线路是不同元器件之间的物理连接，线路既表达信号传输的逻辑关系，又引导电能传输，保证正常的电气控制。
接点是对电气信号进行开、闭操作的部件，它们连接或断开电路线上的电气信号。
除了以上组成要素外，实物接线图还可以添加附加信息和注释说明。
附加信息包括元器件的额定电压、电流、功率等参数，注释说明包括连接方式、接线编号和工作模式等。
4.实物接线图的作用实物接线图作为电气控制系统的物理表现，具有以下重要作用：•方便设备的安装调试和维护保养；•保证设备的正常运行和可靠性；•有助于故障排除和分析；•帮助工程师对电器设备进行改款升级。
二、电气控制原理图1.什么是原理图？电气控制原理图是按一定规则，用标记表示各种电器元器件之间的逻辑联系和电气连接关系，以及信号的传递路径。
第2章电气控制线路
2.1.2 电气原理图
2. 图上元器件位置表示法
•
在绘制和阅读、使用电路时，往往需要确定元器件、连线等的图 形符号在图上的位置。例如：
当继电器、接触器在图上采用分开表示法（线圈与触头分开）绘 制时，需要采用图或表格表明各部分在图上的位置；
较长的连接线采用中断画法，或者连接线的另一端需要画到另一 张图上去时，除了要在中断处标记中断标记外，还需标注另一端在 图上的位置； 在供使用、维修的技术文件（如说明书）中，有时需要对某一元 件或器件作注释和说明，为了找到图中相应的元器件的图形符号， 也需要注明这些符号在图上的位置； 在更改电路设计时，也需要表明被更改部分在图上的位置。
2.1.4 电气安装接线图•绘制来自则 1、按电器元件的实际位置和实
际接线绘制 2、根据电器元件布置最合理、连 接导线最经济等原则来安排。
2.1.4 电气安装接线图
• 绘制安装接线图应遵循以下原则：
1、 各电器元件按规定的图形、文字符号绘制，同一电 器元件各部件必须画在一起。各电器元件的位置，应与 实际安装位置一致。 2、不在同一控制柜或配电屏上的电器元件的电气连接 必须通过端子板进行。各电器元件的文字符号及端子板 的编号应与原理图一致，并按原理图的接线进行连接。 3、走向相同的多根导线可用单线表示。
⑶ 既能点动又能连动控制：
SB2为长动，SB3点动
SA闭合为长动，SA 断开为点动
QS
SB2为长动，SB3点动
长动与点动控制
2.2
电气控制的基本环节及规律
图2.8 短路保护
图2.9 欠压、过流保护
2.2
电气控制的基本环节及规律
2.2.6 多地联锁控制 有些电气设备，如大型机床、起重运输机等，为了操作 方便，常要求能在多个地点对同一台电动机实现控制(如要求 即可在现场控制运转状态，又可在控制室或其他远程场合控 制运转状态)。这种控制方法叫做多地控制。 图2.14所示为3地联锁控制线路。把一个启动按钮和一个 停止按钮组成一组，并把3组启动、停止按钮分别放置3地， 即能实现3地点控制。图2.14中SB11、SB12，SB21、SB22 ，SB31、SB32构成3组，分别放在控制室，操作间及现场。 (a)图实现3地点动控制，(b)图实现3地连续运转控制。
电气线路图的图形、文字符号
电气线路图的图形、文字及符号1 常用电气图形符号和文字符号电气原理图中电气元件的图形符号和文字符号必须符合国家标准规定。
国家标准化管理委员会是负责组织国家标准的制定、修订和管理的组织。
一般来说，国家标准是在参照国际电工委员会(IEC)和国际标准化组织(ISO)所颁布标准的基础上制定的。
近几年来，有关电气图形符号和文字符号的国家标准变化较大。
GB 4728--1984《电气简图用图形符号》更改较大，而GB 7159～1987《电气技术中的文字符号制定通则》早已废止。
现在和电气制图有关的主要国家标准有：(1)GB／T 4728：《电气简图用图形符号》；(2)GB／T 5465：《电气设备用图形符号》；(3)GB／T 20063：《简图用图形符号》；(4)GB／T 5094：《工业系统、装置与设备以及工业产品——结构原则与参照代号》；(5)GB／T 20939：《技术产品及技术产品文件结构原则字母代码——按项目用途和任务划分的主类和子类》；(6)GB／T 6988：《电气技术用文件的编制》。
最新的《电气简图用图形符号》国家标准68／T 4728的具体内容包括：(1)GB／T 4728。
1—2005第1部分：一般要求；(2)GB／T 4728．2—2005第2部分：符号要素、限定符号和其他常用符号；(3)GB／T 4728．3～2005第3部分：导体和连接件；(4)GB／T 4728．4～2005第4部分：基本无源元件；(5)GB／T 4728．5～2005第5部分：半导体管和电子管；(6)GB／T 4728．6～2000第6部分：电能的发生与转换；(7)68／T 4728．7—2000第7部分：开关、控制和保护器件；(8)GB／T 4728．8—2000第8部分：测量仪表、灯和信号器件；(9)GB／T 4728．9～1999第9部分：电信：交换和外围设备；(10)GB／T 4728．10～1999第10部分：电信：传输；(11)GB／T 4728．11～2000第11部分：建筑安装平面布置图；(12)GB／T 4728．12—1996第12部分：二进制逻辑元件；(13)GB／T 4728．13～1996第13部分：模拟元件。
常用机床电路图
5、CM6132车主运动变速装置用油，由继电器KA控制；冷却泵电机
M3由转换开关SA2控制。
•
主运动的正反转由操作手柄控制，用继电器实现控
制电路的自锁并作控制电路的零压保护。
•
主轴采用电磁离合器制动，当操作手柄板向停车
（中间）位置时，电磁离合器线圈自动通电，主轴制动。
• 滑台在快进或快退过程中， M1、M2电机都运转， 这时滑台通过机械机构，由M2快进电机驱动。M2快进 电机的制动器为断电型，即在YA断电时制动。
• 滑台正向运动快进转工进由压下SQ2实现，反向工 进转快退是通过长挡铁，由松开SQ2实现。
• 正反进给互锁 • M1、M2电机均接有热继电器，只要其中之一过载，
• 刀具的旋转运动为主运动。工件（工作台） 的移动或进给箱的移动为进给运动，工作台的快
速移动，及圆工作台的旋转 运动为辅助运动。
•
铣床工作台可在垂直、纵向、横向三个方
向移动。
•
主运动和进给运动的变速，采用孔盘变速
机构，变速手柄动作过程中通过凸轮压动行程开
关，使电动机得到瞬时点动，以利变速齿轮的顺
利啮合。
链，实现快速移动；
• 进给运动与主运动是联锁的，只有起动主运动后，
进给运动才能起动工作；
• 工作台6个方向的进给运动 ，具有完备的联锁。
• 具备多地点控制环节； • 具有短路、零压、过载和超程保护。
返回
3.4 组合机床电气控制
• 1、组合机床的特点
• 组合机床是由一些通用部件及少量专用
部件组成的高效率自动化或半自动化专用
1、摇臂钻床的外观图
立柱、主轴箱 的松开按钮
立柱、主轴箱 的夹紧按钮
摇臂上升按钮 摇臂下降按钮
