6课时 常用绝缘材料、导电材料
绝缘材料有哪些
![绝缘材料有哪些](https://img.taocdn.com/s3/m/f8897a457dd184254b35eefdc8d376eeaeaa17b8.png)
绝缘材料有哪些绝缘材料是指具有良好绝缘性能的材料,主要用于电气设备和电子产品中,以阻止电流的流动或减少电流的泄漏。
绝缘材料的种类繁多,下面我们来了解一下常见的几种绝缘材料。
首先,我们来介绍一下常见的有机绝缘材料。
有机绝缘材料是指以天然或合成的有机高分子材料为主要成分的绝缘材料。
常见的有机绝缘材料包括聚乙烯、聚氯乙烯、聚丙烯、聚苯乙烯等。
这些材料具有良好的绝缘性能,同时具有较高的机械强度和耐热性能,适用于各种电气设备中的绝缘结构。
其次,无机绝缘材料也是常见的一类绝缘材料。
无机绝缘材料主要包括氧化铝、氧化锌、氧化镁等。
这些材料具有良好的耐高温性能和化学稳定性,适用于高温电气设备的绝缘结构。
此外,无机绝缘材料还具有较好的耐湿性和耐腐蚀性能,适用于潮湿或腐蚀性环境中的电气设备。
另外,还有复合绝缘材料,它是由有机绝缘材料和无机绝缘材料按一定比例混合而成的绝缘材料。
复合绝缘材料综合了有机材料和无机材料的优点,具有良好的绝缘性能、机械强度和耐热性能,适用于各种特殊环境下的电气设备。
此外,还有陶瓷绝缘材料,它是一种具有良好耐高温性能和化学稳定性的绝缘材料。
陶瓷绝缘材料主要包括氧化铝陶瓷、氧化锆陶瓷等,适用于高温电气设备的绝缘结构。
最后,还有纸质绝缘材料,它是由特殊工艺处理的纤维素纸制成的绝缘材料。
纸质绝缘材料具有良好的柔韧性和绝缘性能,适用于各种电气设备中的绝缘结构。
综上所述,绝缘材料的种类繁多,不同的绝缘材料具有不同的特点和适用范围。
在选择绝缘材料时,需要根据具体的使用环境和要求来进行选择,以确保电气设备具有良好的绝缘性能和安全性能。
希望本文能够帮助您更好地了解绝缘材料的种类和特点。
电工基础-电工材料
![电工基础-电工材料](https://img.taocdn.com/s3/m/46e49b350912a21614792989.png)
B-玻璃丝、 Z-绝缘纸、 M-合成树脂薄膜)等紧 密绕包在导电线芯上,形成绝缘层; 也有在漆包线上再绕包绝缘层的。
1.2.5
电气设备用电线电缆
导体 耐火层 绝缘 绕包层 内垫层 铠装层 外护套
是指用于一般电气设备的带绝缘层的导线
的总称。
线芯为铜、铝;绝缘层、内外护套一般为
聚乙烯、聚氯乙烯、橡胶;户外用有铠装。 信号用有屏蔽。
1.2.3
裸导线
裸线只有导体部分,
没有绝缘和护层结构。按产品的形状和结构不同, 裸线分为裸单线、 裸绞线、软接线、型线四种。 1.裸单线 可分为普通线、镀(锡、银)层线、包覆(铝包钢)线等。 1)命名方法: 镀(包覆)层+外形+材质+线 例:圆铜线;镀锡扁铜线;铝包钢芯圆单线等。
外、室内及埋地敷设。工作温度-15~65℃ 导体有铜、铝;线芯有单芯及多芯,多芯有护套。 BV、BLV、BVV、BLVV、BVR型聚氯乙烯绝缘线。 RV、RVB、RVS、RVV型聚氯乙烯绝缘软线。 2)耐热电线 RVR-105型聚氯乙烯绝缘软线。长期工作温度-15~105℃ AF、AFP型氟塑料绝缘耐热电线。长期工作温度-60~250℃
3.软接线 软接线由质地柔软的铜绞线编制而成。主要用于振动弯曲场合。 型号与命名方法见表:
4.
型线
型线是非圆形截面的裸电线, 其常用品种见表。
扁线
母线
凹型铜排
梯形铜排
空心导线
1.2.4
电磁线 电磁线是专用于电-磁能互换场合的有绝缘层的导线。一般用于电机、 变压器及电工仪表中的线圈绕组。
2)型号编制方法: 材质+外形(圆形省略)+硬度+镀层 材质:G-钢;L-铝;T-铜;H-合金;X-锡。 外形:B-扁形;D-带型; 硬度:Y-硬;R-软 例:TR-软圆铜线;TBY-硬铜扁线;TRX-镀锡软圆铜线等。 规格表示:圆线用截面直径(或截面积)表示;扁形以厚b*a宽表示。 例:TR型线,标称直径1.03mm;标称面积3.5mm2;TBY型线,2*4mm
七种常见绝缘材料
![七种常见绝缘材料](https://img.taocdn.com/s3/m/e078754a77c66137ee06eff9aef8941ea76e4b81.png)
七种常见绝缘材料绝缘材料是一种在电气设备中起着非常重要作用的材料,它能够阻止电流的流动,从而保护设备和人员的安全。
在实际应用中,我们常见的绝缘材料有很多种类,每种材料都有其独特的特性和适用场景。
在本文中,我们将介绍七种常见的绝缘材料,分别是橡胶、塑料、玻璃、陶瓷、云母、绝缘漆和绝缘纸。
首先,我们来介绍橡胶。
橡胶是一种常见的绝缘材料,具有良好的柔韧性和耐磨性。
它通常用于电线电缆的绝缘层,能够有效地阻止电流的泄漏,保护电线电缆不受外界环境的影响。
此外,橡胶还常用于制作绝缘手套和绝缘垫片,用于维修和安装电气设备。
其次,塑料也是一种常见的绝缘材料。
塑料具有轻质、耐腐蚀、绝缘性能好等特点,因此被广泛应用于电气设备的绝缘部件制造中。
常见的塑料材料有聚乙烯、聚氯乙烯、聚丙烯等,它们不仅可以用于制作绝缘件,还可以制作电气设备的外壳和支架。
接下来是玻璃。
玻璃是一种优良的绝缘材料,具有优异的耐高温性能和化学稳定性。
在电气设备中,玻璃常用于制作绝缘子、绝缘管和绝缘垫片等部件,能够有效地隔离电流,保护设备的安全运行。
除了上述材料,陶瓷也是一种常见的绝缘材料。
陶瓷具有优异的耐高温性能和机械强度,因此在高压、高温的环境下表现出色。
在电气设备中,陶瓷常用于制作绝缘子、绝缘套管等部件,能够有效地阻止电流的泄漏,保护设备的安全运行。
另外,云母也是一种常见的绝缘材料。
云母具有优良的绝缘性能和耐高温性能,因此被广泛应用于电气设备的绝缘部件制造中。
常见的云母制品有云母片、云母管等,能够有效地隔离电流,保护设备的安全运行。
此外,绝缘漆也是一种重要的绝缘材料。
绝缘漆具有优异的绝缘性能和耐腐蚀性能,常用于电机、变压器等设备的绝缘处理。
它能够形成均匀的绝缘膜,有效地隔离电流,提高设备的绝缘性能。
最后,我们来介绍绝缘纸。
绝缘纸是一种常见的绝缘材料,具有优异的绝缘性能和机械强度。
它常用于电气设备的绝缘层和绝缘垫片等部件制造中,能够有效地隔离电流,保护设备的安全运行。
常用电工材料
![常用电工材料](https://img.taocdn.com/s3/m/dbb44f94970590c69ec3d5bbfd0a79563c1ed492.png)
常用电工材料常用电工材料分为导电材料、导磁材料和绝缘材料。
一、常用导电材料铜和铝是目前最常用的导电材料。
若按导电材料制成线材(电线或电缆)和使用特点分,导线又有裸线、绝缘电线、电磁线、通讯电缆线等。
1、裸线特点:是只有导线部分,没有绝缘层和保护层。
分类:按其形状和结构分,导线有单线、绞合线、特殊导线等几种。
单线主要作为各种电线电缆的线芯,绞合线主要用于电气设备的连接等。
2、绝缘电线特点:不仅有导线部分,而且还有绝缘层分类:按其线芯使用要求分有硬型、软型、特软型和移动型等几种。
主要用于各电力电缆、控制信号电缆、电气设备安装连线或照明敷设等。
3、电磁线电磁线是一种涂有绝缘漆或包缠纤维的导线。
主要用于电动机、变压器、电器设备及电工仪表等,作为绕组或线圈。
4、通讯电缆线通讯电缆线包括电信系统的各种电缆,电话线和广播线。
5、电热材料电热材料是用于制造各种电阻加热设备中的发热元件,要求电阻系数高,加工性能好,有足够的机械强度和良好的抗氧化能力,能长期处于高温状态下工作。
常用有镍铬合金,铁铬铝合金等。
二、常用导慈材料导磁材料按其特性不同,一般分为软磁材料和硬磁材料两大类。
1、软磁材料软磁材料一般指电工用纯铁、硅钢板等,主要用于变压器,扼流圈,继电器和电动机中作为铁芯导磁体。
电工用纯铁为DT系列。
2、硬磁材料硬磁材料的特点是在磁场作用下达到磁饱和状态后,即使去掉磁场还能较长时间地保持强而稳定的磁性,硬磁材料主要用来制造磁电式仪表的磁钢,永磁电动机的磁极铁芯等。
可分为各向同性系列,热处理各向异性系列,定向结晶各向异性系列等三大系列。
三、常用绝缘材料1、绝缘漆:有浸渍漆、漆包线漆、覆盖漆、硅钢片漆、防电晕漆等。
2、绝缘胶:与无溶胶相似,用于浇注电缆接头,套管,20kV以下电流互感器,10kV以下电压互感器。
3、绝缘油:分为矿物油和合成油,主要用与电力变压器,高压电缆,油浸纸电容器中,以提高这些设备的绝缘能力。
4、绝缘制品:有绝缘纤维制品,浸渍纤维制品,电工层压制品,绝缘薄膜及其制品等。
导电材料
![导电材料](https://img.taocdn.com/s3/m/0031987d7fd5360cba1adb99.png)
导电材料导电材料包含导电塑料和导电橡胶。
是将树脂和导电物质混合,用塑料的加工方式进行加工的功能型高分子材料。
主要应用于电子、集成电路包装、电磁波屏蔽等领域。
导电橡胶是将玻璃镀银、铝镀银、银等导电颗粒均匀分布在硅橡胶中,通过压力使导电颗粒接触,达到良好的导电。
导电材料包含导电塑料和导电橡胶。
是将树脂和导电物质混合,用塑料的加工方式进行加工的功能型高分子材料。
主要应用于电子、集成电路包装、电磁波屏蔽等领域。
导电橡胶是将玻璃镀银、铝镀银、银等导电颗粒均匀分布在硅橡胶中,通过压力使导电颗粒接触,达到良好的导电。
基本原理有大量在电场作用下能够自由移动的带电粒子,因而能很好地传导电流的材料。
包括导体材料和超导材料。
在电工领域,导电材料通常指电阻率为(1.5~10)×10-8欧米的金属。
其主要功能是传输电能和电信号,此外,广泛用于电磁屏蔽,制造电极、电热材料、仪器外壳等(当有电磁屏蔽和安全接地要求时)。
随着科学技术的发展,其用途尚在不断增加。
材料优点电工领域使用的导电材料应具有高电导率,良好的机械性能、加工性能,耐大气腐蚀,化学稳定性高,同时还应该是资源丰富、价格低廉的。
材料用途导电塑料不仅在抗静电添加剂、计算机抗电磁屏幕和智能窗等方面的应用已快速的发展,而且在发光二极管、太阳能电池、移动电话、微型电视屏幕乃至生命科学研究等领域也有广泛的应用前景。
此外,导电塑料和纳米技术的结合,还将对分子电子学的迅速发展起到推动作用。
将来,人类不仅可以大大提高计算机的运算速度,而且还能缩小计算机的体积。
因此,有人预言,未来的笔记本电脑可以装进手表中。
常用金属导电材料常用的金属导电材料可分为:金属元素、合金(铜合金、铝合金等)、复合金属以及不以导电为主要功能的其他特殊用途的导电材料4类:①金属元素(按电导率大小排列)有:银(Ag)、铜(Cu)、金(Au)、铝(Al)、纳(Na)、钼(Mo)、钨(W)、锌(Zn)、镍(Ni)、铁(Fe)、铂(Pt)、锡(Sn)、铅(Pb)等。
常用电工材料的认识及了解
![常用电工材料的认识及了解](https://img.taocdn.com/s3/m/5130b539bd64783e09122ba7.png)

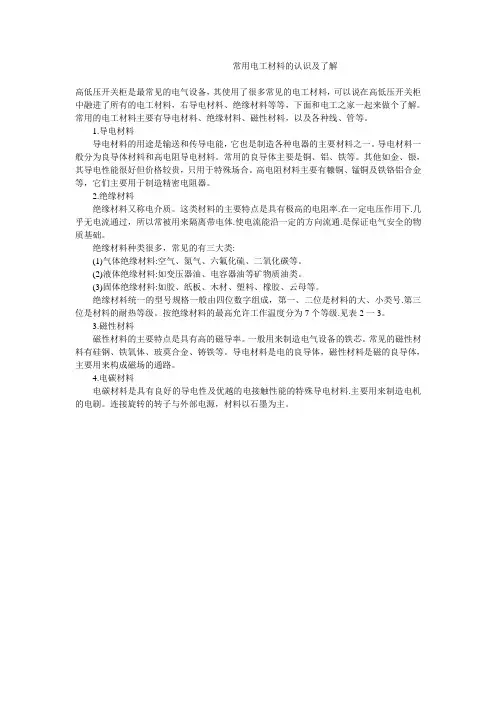

常用电工材料的认识及了解高低压开关柜是最常见的电气设备,其使用了很多常见的电工材料,可以说在高低压开关柜中融进了所有的电工材料,右导电材料、绝缘材料等等,下面和电工之家一起来做个了解。
常用的电工材料主要有导电材料、绝缘材料、磁性材料,以及各种线、管等。
1.导电材料导电材料的用途是输送和传导电能,它也是制造各种电器的主要材料之一。
导电材料一般分为良导体材料和高电阻导电材料。
常用的良导体主要是铜、铝、铁等。
其他如金、银,其导电性能很好但价格较贵,只用于特殊场合。
高电阻材料主要有糠铜、锰铜及铁铬铝合金等,它们主要用于制造精密电阻器。
2.绝缘材料绝缘材料又称电介质。
这类材料的主要特点是具有极高的电阻率.在一定电压作用下.几乎无电流通过,所以常被用来隔离带电体.使电流能沿一定的方向流通.是保证电气安全的物质基础。
绝缘材料种类很多,常见的有三大类:(1)气体绝缘材料:空气、氮气、六氟化硫、二氧化碳等。
(2)液体绝缘材料:如变压器油、电容器油等矿物质油类。
(3)固体绝缘材料:如胶、纸板、木材、塑料、橡胶、云母等。
绝缘材料统一的型号规格一般由四位数字组成,第一、二位是材料的大、小类号.第三位是材料的耐热等级。
按绝缘材料的最高允许工作温度分为7个等级.见表2一3。
3.磁性材料磁性材料的主要特点是具有高的磁导率。
一般用来制造电气设备的铁芯。
常见的磁性材料有硅钢、铁氧体、玻莫合金、铸铁等。
导电材料是电的良导体,磁性材料是磁的良导体,主要用来构成磁场的通路。
4.电碳材料电碳材料是具有良好的导电性及优越的电接触性能的特殊导电材料.主要用来制造电机的电刷。
连接旋转的转子与外部电源,材料以石墨为主。
常用绝缘材料
![常用绝缘材料](https://img.taocdn.com/s3/m/b586bf307dd184254b35eefdc8d376eeaeaa1781.png)
常用绝缘材料绝缘材料是用于隔离电流和保护电路免受电击和电气故障的材料。
它们在电力系统、电子设备、通信系统和其他电气设备中广泛应用。
以下是一些常用的绝缘材料:1. PVC(聚氯乙烯):PVC是一种常见的绝缘材料,具有良好的绝缘性能和机械强度。
它的优点包括低成本、易加工、耐化学品和耐磨损。
2. PE(聚乙烯):PE是一种高度可塑性的绝缘材料,用于制造电线和电缆的绝缘层。
它具有良好的绝缘性能、耐冲击性和耐化学性。
3. XLPE(交联聚乙烯):XLPE是一种具有良好电气性能和机械强度的高压绝缘材料。
它经过特殊处理,使其分子链之间交联,提高了其耐热性和耐老化性能。
4. EPR(乙丙橡胶):EPR是一种耐热、耐臭氧和耐老化的绝缘材料,常用于高温和高电压应用中。
它具有良好的柔韧性和弯曲性能。
5. 硅胶:硅胶是一种绝缘性能优秀的高温绝缘材料。
它在高温环境下仍能保持良好的绝缘性能,具有很好的耐热性和耐电弧性能。
6. 纸板:纸板是一种低成本、易加工的绝缘材料,广泛应用于电力设备的绝缘装置。
它可以通过浸渍油或涂覆绝缘漆来提高其绝缘性能。
7. 云母:云母是一种具有优良绝缘性能和高耐温性的天然矿物材料。
它通常用于绝缘垫片、绝缘管和绝缘板等电气设备中。
8. 玻璃纤维:玻璃纤维是一种具有良好电气性能和机械强度的绝缘材料。
它通常用于制造绝缘导线、绝缘管和电机绝缘材料等。
总之,绝缘材料的选择取决于应用的具体条件和要求。
不同的绝缘材料具有不同的优点和适用范围,因此在选用绝缘材料时需要考虑到电压等级、环境温度、化学性质和机械性能等因素。
绝缘材料有哪些
![绝缘材料有哪些](https://img.taocdn.com/s3/m/0e6af2133d1ec5da50e2524de518964bcf84d2f7.png)
绝缘材料有哪些绝缘材料是在电气设备和电力系统中起到绝缘、防止电流泄漏和保护安全的重要材料。
它们通常被用于包裹电线、电缆、绝缘子、变压器等电气设备,以防止电流的意外泄漏和损坏。
在工业生产和日常生活中,我们经常会接触到各种绝缘材料,那么绝缘材料都有哪些呢?接下来,我们将一一介绍。
首先,最常见的绝缘材料之一是橡胶。
橡胶具有良好的绝缘性能和柔软性,因此被广泛用于电线、电缆和电器设备的绝缘层。
橡胶材料通常具有耐磨、耐油、耐高温等特点,适用于各种环境条件下的绝缘要求。
其次,绝缘胶带也是常见的绝缘材料。
绝缘胶带通常由聚氯乙烯(PVC)或丙烯酸酯等材料制成,具有良好的绝缘性能和粘接性能,广泛用于电线连接、电缆绝缘包裹和电气设备绝缘保护。
另外,绝缘漆也是重要的绝缘材料之一。
绝缘漆是一种特殊的涂料,可以在电气设备表面形成坚固的绝缘保护层,防止电流泄漏和设备损坏。
绝缘漆通常具有耐高温、耐腐蚀、耐磨损等特点,适用于各种电气设备的绝缘涂装。
此外,绝缘纸也是常见的绝缘材料之一。
绝缘纸具有良好的绝缘性能和机械强度,通常用于电机、变压器、绝缘子等电气设备的绝缘包裹和隔离。
绝缘纸通常具有耐温、耐油、耐湿等特点,适用于各种恶劣环境下的绝缘要求。
最后,绝缘塑料也是常用的绝缘材料之一。
绝缘塑料通常由聚乙烯、聚丙烯、聚氯乙烯等材料制成,具有良好的绝缘性能和成型加工性能,广泛用于电线、电缆、绝缘子、绝缘套管等电气设备的绝缘保护。
总的来说,绝缘材料的种类繁多,每种材料都具有各自的特点和适用范围。
在选择绝缘材料时,需要根据具体的电气设备要求和使用环境来进行合理选择,以确保设备的安全运行和人身安全。
希望本文对绝缘材料有哪些有所帮助。
常用绝缘材料范文
![常用绝缘材料范文](https://img.taocdn.com/s3/m/754eaa8059f5f61fb7360b4c2e3f5727a5e924ba.png)
常用绝缘材料范文绝缘材料是指具有良好的绝缘性能,可以有效隔离电流的材料。
在电力行业、电子工业、通信行业及其他领域中广泛应用。
下面是常用的几种绝缘材料:1.硅橡胶:硅橡胶是一种优异的绝缘材料,具有良好的电绝缘性能,耐高温和耐腐蚀性能。
硅橡胶常用于电线电缆的绝缘层或绝缘套管等绝缘部件。
2.PVC塑料:PVC塑料是一种广泛使用的绝缘材料,它具有价格低廉、耐腐蚀、绝缘性能良好等特点。
PVC塑料常用于电线电缆的绝缘层、绝缘套管、插座等电气设备中。
3.XLPE:交联聚乙烯(XLPE)是一种具有良好绝缘性能和高耐热性的绝缘材料。
XLPE常用于输电线路、电缆和变压器等高压电气设备中。
4.云母:云母具有良好的耐高温、化学稳定性和绝缘性能。
云母片常用于电机、变压器以及其他高温、高压电气设备的绝缘部分。
5.玻璃纤维:玻璃纤维具有优异的绝缘性能、高强度和耐腐蚀性能。
玻璃纤维常用于电线电缆的绝缘层、电机绝缘材料以及隔热材料等。
6.聚乙烯:聚乙烯是一种常见的绝缘材料,具有良好的电绝缘性能、耐酸碱腐蚀和抗老化特性。
聚乙烯常用于电线电缆的绝缘层、绝缘接头、电缆绝缘套管等。
7.三氟乙烯:三氟乙烯是一种具有出色的电绝缘性能、耐热性和耐化学性的绝缘材料。
在高温、高压和腐蚀环境下仍具有良好的绝缘性能,常用于电气设备、电线电缆的绝缘层和绝缘套管等。
8.氯聚乙烯:氯聚乙烯是一种具有良好的电绝缘性能、耐磨性和耐腐蚀性的绝缘材料。
氯聚乙烯常用于电线电缆的绝缘层、绝缘套管等电气设备中。
以上是常用的几种绝缘材料,每种材料都有自己的优点和适用场合。
在选择绝缘材料时需要根据不同的要求和环境条件进行综合考虑,以确保电器设备的安全运行。
常用的几种电线电缆绝缘材料
![常用的几种电线电缆绝缘材料](https://img.taocdn.com/s3/m/5196cd58fe00bed5b9f3f90f76c66137ee064fde.png)
常用的几种电线电缆绝缘材料电线电缆绝缘材料是指用于包覆电线电缆导体以阻止电流泄漏和短路的材料。
常见的电线电缆绝缘材料有PVC、PE、XLPE、橡胶、矿物绝缘材料等。
下面将详细介绍这几种常用的电线电缆绝缘材料。
1.PVC(聚氯乙烯):PVC是一种常用的绝缘材料,具有较好的绝缘性、耐热性和耐化学性。
它具有低成本、易加工和可塑性好的特点,广泛应用于家庭电器、建筑电气和工业电气的绝缘材料上。
2.PE(聚乙烯):PE是一种具有良好机械强度和抗冲击性的绝缘材料,具有较好的耐老化性和耐低温性。
它价格低廉,化学稳定性好,适用于埋地电缆、低压电缆、通讯电缆等领域。
3.XLPE(交联聚乙烯):XLPE是一种高性能绝缘材料,具有低介质损失、低介电常数和优异的耐电击穿性能。
它还具有良好的耐热性、耐寒性和化学稳定性,适用于高压电缆、电动机和变压器等高要求的电气设备。
4.橡胶:橡胶是一种具有良好弹性和耐磨性的绝缘材料,具有良好的耐热性、耐寒性和耐油性。
它适用于需要柔性绝缘的电线电缆,如可移动设备、电力工具和电动车辆等。
5.矿物绝缘材料:矿物绝缘材料是一种非金属绝缘材料,通常由石墨、滑石、氧化镁、氧化铝等矿物经过特殊处理制成。
它具有良好的耐火性、耐热性和耐化学性,适用于高温电缆、火灾应急系统和高要求的电气设备。
除了上述常用的绝缘材料外,还有一些特殊用途的绝缘材料,如氟塑料、云母绝缘材料、纸质绝缘材料等。
这些绝缘材料在特定的应用领域中具有独特的优势和技术要求。
总而言之,电线电缆绝缘材料的选择应根据具体的应用要求来确定。
不同的绝缘材料具有各自的特性和适用范围,选择合适的绝缘材料是确保电线电缆安全可靠运行的重要因素之一。
电工材料(导电材料)
![电工材料(导电材料)](https://img.taocdn.com/s3/m/f6f26bafb0717fd5360cdc1e.png)
条件有变加折算,高温加折铜升级,
穿管根数二三四,八七六折满载流。
铜和铝的技术经济性能比较
性能和用途 技 术 性 能 物 200C 时的电 理 性 阻率( Ω · m) 铜 1.72×10-8 铝 2.83×10-8
密度(kg
/m3)
8.89×103
2.7×103
能 熔点(0C) 机械强度 化学性能
1083 常温下有足够的机械强度 化学性能稳定,不易氧化和腐 蚀
2.影响铝性能的主要因素 1、杂质
2、冷变形
3、温度
4、耐蚀性
3.铝合金
以铝为基的合金总称。主要合金元素有铜、硅、镁、 锌、锰,次要合金元素有镍、铁、钛、铬、锂等。 铝合金密度低,但强度比较高,接近或超过 优质钢,塑性好,可加工成各种型材,具有优良 的导电性、导热性和抗蚀性,工业上广泛使用, 使用量仅次于钢。 铝合金分两大类:铸造铝合金,在铸态下使用; 变形铝合金,能承受压力加工,力学性能高于铸 态。可加工成各种形态、规格的铝合金材。主要 用于制造航空器材、日常生活用品、建筑用门窗 等 。
第二章 导电材料
2-1金属材料
复习
1、绝缘材料的定义? 又称电介质,它是电阻率很大(大于1×107Ω*m)、导电能力很差的 物质的总称 2、常见的绝缘材料有哪些? 气体绝缘材料:空气、氮气、二氧化碳,六氟化硫等。
液体绝缘材料:变压器油、断路器油、电缆油等。
固体绝缘材料:绝缘漆、胶、纸,云母,塑料,陶瓷,橡胶等
铝是国民经济中不可缺少的基础原材料,广泛用于 建筑、包装、交通运输、电力等领域。 铝常用的纯度为99.6 ~99.8%,电导率为61%(仅次 于银、铜、金),相对密度为铜的1∕3。 它可以代替铜导线制成高压配电线,160kV以上用的 钢丝增强铝电缆、合金增强铝线、全铝增强铝线等。 国际上通用的硬铝线则主要用于送、配电线,它只 能在90℃以下连续使用。 对于大容量高压输电导线要在150℃下连续工作,需 要含Zr(锆)等耐热铝合金;而变电所用的母线则 要在200 ℃下连续工作,必须使用超耐热铝合金。
6课时常用绝缘材料导电材料
![6课时常用绝缘材料导电材料](https://img.taocdn.com/s3/m/29fb75895122aaea998fcc22bcd126fff7055df1.png)
• 有机绝缘材料 有虫胶、树胶、橡胶、棉纱、纸、麻、蚕丝、人造丝 等,大多用于制造绝缘漆、绕组导线的被覆绝缘物等。
• 混合绝缘材料 指由以上两种绝缘材料经加工后制成的各种成型绝缘 材料,主要用作电器的底座、外壳等。
• 常用的高电阻材料有康铜、锰铜、镍铜和铁铬铝 等,主要用作电阻器和热工仪表的电阻元件。
(三) 导电材料
1. 铜和铝
• 铜的导电性能和机械强度都优于铝,在要求较高的电器设 备安装及移动电线电缆中多采用铜导体。如,一号铜主要 用来制作各种电缆导体;二号铜主要用来制作开关和一般 导电零件;一号无氧铜和二号无氧铜主要用来制作电真空 器件、电子管和电子仪器零件、耐高温导体、真空开关触 点等;无磁性高纯铜主要用于制作无磁性漆包线的导体、 高精度电气仪表的动圈等。
14.电瓷材料
• 电瓷材料是良好的绝缘体,常用在电力线路中作 为绝缘子使用,可以分为低压绝缘子和高压绝缘 子。按用途分为线路绝缘子和电站、电器绝缘子。 前者有针式绝缘子、蝶形绝缘子、盘形悬式绝缘 子、横担绝缘子和棒形悬式绝缘子。后者包括支 柱绝缘子和套管绝缘子,支柱绝缘子又分为针式 支柱绝缘子和棒形支柱绝缘子,套管绝缘子包括 穿墙套管和用于电器的套管。
5. 熔体材料
总之,各类熔断器所选用的熔体材料不尽相同, 不同的熔体对相同的溶化电流,溶化时间也相差 很大。低熔点熔体溶化时间长,高熔点熔体熔化 时间短。如保护电子设备希望熔化时间越短越好, 此时应该选用快速熔体;若为保护电动机过载, 则希望有一定的延时,此时应选用慢速熔体。延 时熔断器的熔体通常由部分焊有锡的银线、铜线 或银、铜、锡制成的熔体互相串联而成。快速熔 断器常用细银线作熔体。
电工材料导电材料
![电工材料导电材料](https://img.taocdn.com/s3/m/a0327fbbf80f76c66137ee06eff9aef8951e487e.png)
温度不宜超过110℃,短期工作温度不宜超过300℃。 (4)耐蚀性
在干燥的空气中,铜几乎不氧化(室温),温度升高生成 黑色氧化铜 但特定环境下也可能加速腐蚀
3.铜合金
在电气仪表中,有些特殊零件除要求具有良 好的导电性能以外,还要求有较高的机械强度、 弹性和韧性。有的还要求在工作环境温度变化的 情况下具有一定的稳定性。这些性能要求纯铜无 法满足,常需要铜合金来代替纯铜,但其电导率 比纯铜稍有降低。铜合金主要品种有银铜,铬铜、 镉铜、锆铜、铍铜、钛铜以及镍铜类。
最常用的三种金属导电材料:铜、铝、铁,它们 的主要用途是制造电线电缆。
5
表 1 常用金属材料性能表
—、铜及铜合金
1.导电用铜的品种、成分和主要用途 纯铜外观呈紫红色,一般称为紫铜,密度
8.9g/cm3,具有良好的导电性能(电导率仅次于 银),质量越好导电性越好;还具有良好的导热性, 仅次于银和金(热阻系数仅大于银和金);具有一 定机械强度,良好的耐腐蚀性,无底温脆性,易于 焊接;塑性强,便于对其进行各种冷、热压力加工。
导电用铜通常选用含铜量为99.90%的工业纯 铜,在特殊要求下,可选用无氧铜或无磁性高纯铜。
类别 普通纯铜
无氧铜
品种
代号 含铜量(%) 主要用途 不小于
一号铜
T1 99.95
用于各种电线、电缆用 导体
二号铜
T2 99.90
仪器仪表开关中一般导 电零件
一号无氧铜 Tu1 二号无氧铜 Tu2
99.97 99.95
目前推广使用的导电材 料,在架空线路、照明 线路、动力线路、汇流 排、变压器和中小电动 机的线圈中广泛使用
三、复合金属
电工材料有哪些
![电工材料有哪些](https://img.taocdn.com/s3/m/1d254b7d366baf1ffc4ffe4733687e21ae45ff7e.png)
电工材料有哪些电工材料是指在电气工程中用于制造、安装、维护和修理电气设备的材料。
电工材料的种类繁多,下面将就常见的电工材料进行介绍。
1. 绝缘材料。
绝缘材料是电工中常用的材料之一,它用于包裹电线和电缆,以防止电流泄露和电器设备的损坏。
常见的绝缘材料包括橡胶、塑料、玻璃纤维等,它们具有良好的绝缘性能和耐高温、耐腐蚀的特点。
2. 导体材料。
导体材料是能够导电的材料,常见的导体材料包括铜、铝等金属材料,它们具有良好的导电性能和机械强度,被广泛应用于电线、电缆的制造和电气设备的连接。
3. 绝缘子。
绝缘子是用于支撑和固定输电线路的绝缘材料,它主要用于输电线路和变电站等设备中。
常见的绝缘子材料包括陶瓷、玻璃纤维增强塑料等,它们具有良好的绝缘性能和机械强度,能够有效地支撑输电线路并防止电流泄露。
4. 绝缘涂料。
绝缘涂料是一种涂覆在电气设备表面的绝缘材料,它能够提高电气设备的绝缘性能和耐腐蚀性能,延长设备的使用寿命。
常见的绝缘涂料包括环氧树脂、聚氨酯等,它们具有良好的绝缘性能和耐腐蚀性能,被广泛应用于电机、变压器等设备的绝缘保护。
5. 接地材料。
接地材料是用于建立电气设备与大地之间的电气连接,以保护设备和人员安全的材料。
常见的接地材料包括铜棒、接地网等,它们能够有效地将设备的漏电流引入大地,防止触电事故的发生。
6. 绝缘胶带。
绝缘胶带是一种用于电气设备绝缘包裹和修补的材料,它具有良好的绝缘性能和耐高温性能,能够有效地保护电气设备不受潮湿和污染。
常见的绝缘胶带包括PVC胶带、橡胶胶带等,它们被广泛应用于电线连接、电缆维护等领域。
7. 绝缘填料。
绝缘填料是一种填充在电气设备中的绝缘材料,它能够填补设备内部的空隙和裂缝,提高设备的绝缘性能和耐高温性能。
常见的绝缘填料包括环氧树脂、硅胶等,它们能够有效地提高设备的绝缘性能和耐高温性能,延长设备的使用寿命。
总结,电工材料种类繁多,每种材料都有其独特的特性和应用领域。
在电气工程中,正确选择和使用电工材料对于确保电气设备的安全运行和延长设备的使用寿命具有重要意义。
绝缘的材料有哪些?做什么用呢!
![绝缘的材料有哪些?做什么用呢!](https://img.taocdn.com/s3/m/1c0cdf042379168884868762caaedd3383c4b5a2.png)
绝缘的材料有哪些?做什么用呢!
绝缘材料是一种不导电的物质,主要作用是将带电体封闭起来或将带不同电位的导体隔开,以保证电气线路和电气设备正常工作,并防止发生人身触电事故等。
绝缘材料有:木头、石头、橡胶、橡皮、塑料、陶瓷、玻璃、云母等。
用做导电材料的金属必须具备以下特点:导电性能好,有一定的机械强度,不易氧化和腐蚀,容易加工和焊接,资源丰富,价格便宜。
电气线路和电气设备中常用的导电材料有:
(1)铜材,电阻率ρ=0.0175,其导电性能、焊接性能及机械强度都较好,要求较高的动力线路、电气设备的控制线和电机、电器的线圈等大部分采用铜导线;
(2)铝材,电阻率ρ=0.029,其电阻率虽然比铜大,但密度比铜小,且铝资源丰富,为了节省铜,应尽量采用铝导线,架空线路、照明线已广泛采用铝导线,由于铝导线的焊接工艺较复杂,使用受到限
制;
(3)钢材,电阻率ρ=0.1,使用时会增大线路损耗,但机械强度好,能承受较大的拉力,资源丰富。
电子制作常用辅助材料还有台钻、手电钻、台虎钳、扳手、切割机、滚动轴承、润滑油、链条、传动带、螺钉、螺栓等。
常用绝缘材料
![常用绝缘材料](https://img.taocdn.com/s3/m/de45fb4ef242336c1eb95eae.png)
一、常用绝缘材料电阻系数大于10的9次方Ω.cm的材料在电工技术上叫做绝缘材料。
他的作用是在电气设备中把电位不同的带点部分隔离开来。
因此绝缘材料应具有良好的介电性能,即具有较高的绝缘电阻和耐压强度,并能避免发生漏电、爬电或击穿等事故;其次耐热性能要好,其中尤其以不因长期受热作用(热老化)而产生性能变化最为重要;此外还有良好的导热性、耐潮和有较高的机械强度以及工艺加工方便等。
二、绝缘材料的分类和性能指标1、分类电工常用的绝缘材料按其化学性质不同,可分为无机绝缘材料、有机绝缘材料和混合绝缘材料。
(1)、无机绝缘材料:有云母、石棉、大理石、瓷器、玻璃、硫磺等,主要做电机、电气的绕组绝缘、开关的底板和绝缘子等。
(2)、有机绝缘材料:有虫胶、树脂、橡胶、棉纱、纸、麻、蚕丝、人造丝,大多用于制造绝缘漆、绕组导线的被覆绝缘物等。
(3)、混合绝缘材料:由以上两种材料加工制成的各种成型绝缘材料,用做电器的底座、外壳等。
2、性能指标电工常用的绝缘材料的性能指标如绝缘强度、抗张强度、比重、膨胀系数等。
(1)耐压强度:绝缘物质在电场中,当电场强度增大到某一极限时,就会击穿。
这个绝缘击穿的电场强度称为绝缘耐压强度(又称介电强度或绝缘强度),通常以1mm厚的绝缘材料所能承受的电压KV值表示。
(2)抗张强度:绝缘材料每单位截面积能承受的拉力,例如玻璃每平方厘米截面积能承受140 千克。
(3)密度:绝缘材料每立方米体积的质量,例如硫磺每立方米体积有2克。
(4)膨胀系数:绝缘体受热以后体积增大的程度。
3、绝缘材料的耐热等级(1)Y级绝缘材料:木材、棉花、纤维等天然的纺织品,以醋酸纤维和聚酰胺为基础的纺织品,以及易于分解和熔化点较低的朔料。
极限工作温度:90度。
(2)A级绝缘材料:工作于矿物油中的和用油或油树脂复合胶浸过的Y级材料,漆包线、漆布、漆丝的绝缘及油性漆。
沥青漆等。
极限工作温度:105度。
(3)E级绝缘材料:聚脂薄膜和A级材料复合、玻璃布、油性树脂漆、聚乙烯醇缩醛高强度漆包线、乙酸乙烯耐热漆包线。
导电材料介绍
![导电材料介绍](https://img.taocdn.com/s3/m/026e5a466fdb6f1aff00bed5b9f3f90f76c64de1.png)
导电材料导电材料一般是指导线,常用的导线有铜导线和铝导线。
铜导线的电阻率比铝导线小,焊接性能和机械强度比铝导线好,故它常用于要求较高的场合。
铝导线密度比铜导线小,而且资源丰富,价格较铜低廉。
导线有单股和多股两种,一般截面积在6mm及以下为单股线;截面积在10mm2及以上为多股线。
多股线是由几股或几十股线芯绞合在一起的,有7股、19股、37股等。
导线还分为裸导线和绝缘导线,绝缘导线有电磁线、绝缘电线、电缆等多种。
常用绝缘导线在导线线芯外面包有绝缘材料,如橡皮、塑料、棉纱、玻璃丝等。
一、常用导线的型号及应用1.B系列橡皮塑料电线这种系列的电线结构简单,电气和力学性能好,广泛用作动力、照明及大中型电气设备的安装线。
交流工作电压为500V以下。
2.R系列橡皮塑料软线这种系列软线的线芯由多根细铜丝绞合而成,除具有B系列电线的特点外,还比较柔软,广泛用于家用电器、小型电气设备、仪器仪表及照明灯线等。
此外还有Y系列通用橡套电缆,该系列电缆常用于一般场合下的电气设备、电动工具等的移动电源线。
二、导线的选择1.线芯材料的选择作为线芯的金属材料,必须同时具备的特点是:电阻率较低,有足够的机械强度;在一般情况下有较好的耐腐蚀性;容易进行各种形式的机械加工,价格较便宜。
铜和铝基本符合这些特点,因此,常用铜或铝作为导线的线芯。
2.导线截面积的选择选择导线时,一般应考虑3个因素:长期工作允许电流、机械强度和电路电压降在允许范围内。
(1)根据长期工作允许电流选择导线截面积根据导线敷设方式不同、环境温度不同,导线允许的载流量也不同。
通常把允许通过的最大电流值称为安全载流量。
在选择导线时,可依据用电负荷,参照导线的规格型号及敷设方式来选择导线截面积。
(2)根据机械强度选择导线截面积导线安装后和运行中,要受到外力的影响。
导线本身自重和不同的敷设方式使导线受到不同的张力,如果导线不能承受张力作用,会造成断线事故。
在选择导线时必须考虑导线截面积。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
(三) 导电材料
5. 熔体材料 • 熔体材料是熔断器的主要部件,当通过熔断器的 电流大于规定值时,熔体立即熔断,自动切断电 源,从而起到保护电力线路和电气设备的作用。 • 常用的熔体材料有: 银、铜、铝、锡、铅和锌。锡、 铅、锌是低熔点材料,融化时间长;银、铜、铝 是高熔点材料,融化时间短。 • 银具有良好的导电性、导热性、耐腐蚀性、耐延 伸性、耐焊接性和热稳定性,在电力和通信系统 中,广泛用作高质量、高性能熔断器的熔体。
8. 压塑料 • 主要用来作各种规格的电机、电器的绝缘零部件及作为电线、电 缆的绝缘和防护材料。常用的4013酚醛木粉压塑料、4330酚醛玻 璃纤维压塑料有良好的电气、力学性能和耐潮、防霉性能。交联 聚乙烯、聚丙烯是电线、电缆的优良绝缘护层材料,柔韧、耐磨、 耐潮、电气性能好。
9. 云母带 • 云母带在室温下较柔软,适用于电机、电器线圈及连接线的绝缘。 常用的有5434醇酸玻璃纤维云母带和5438-1环氧玻璃云母带。后 者厚度均匀、柔软,固化后电气和力学性能良好,目前正大力推 广使用,但需要低温保存。
2. 覆盖漆和瓷漆 • 主要用来涂覆经浸渍处理后的绕组和绝缘零部件,在其表面形成 连续而均匀的漆膜,以防止机械损伤及大气、润滑油和化学药品 的浸蚀。常用的覆盖漆有1231醇酸凉干漆,其干燥快、漆膜硬度 高并有弹性、电气性能好。常用的瓷漆有1320(烘干漆)、1321 (凉干漆)醇酸灰瓷漆,它们的漆膜坚硬、光滑。
10. 衬垫云母板 • 它主要适宜作电机、电器的绝缘衬垫。常用的有 5730醇酸衬垫云母板和5737-1环氧衬垫云母板。 11. 薄膜和薄膜复合制品 • 常用的薄膜复合制品有6520聚酯薄膜绝缘纸(即 聚酯薄膜青壳纸)复合箔和6530聚酯薄膜漆布复 合箔。常用的薄膜有6020聚酯薄膜。它们都适用 于电机槽的绝缘、匝间绝缘和相间绝缘以及其它 电工产品的线圈的绝缘。6020聚酯薄膜厚度薄、 柔软性好,可用于热带型产品。
900-950 1050-1200 1050-1200 1200-1300
1100 1300 1300 1400
抗氧化性能比镍铬合金好,电阻率比镍 铬合金高,价格较便宜,高温时机械性 能较差,用后会变脆,使用于固定设备 上。
(三) 导电材料
3. 电阻合金 பைடு நூலகம் 电阻合金是制造电阻元件的重要材料,广泛用于电 机、电器、仪表和电子等工业中。如,康铜、新 康铜、镍铬、镍铬铁、铁铬铝等合金的机械强度 高,抗氧化和耐腐蚀性能好,工作温度较高,一 般用于制造调节元件。而康铜、镍铬基合金和锰 铜等耐腐蚀性能好、表面光洁、接触电阻小且恒 定,一般用于制造电位器和滑线电阻。
4. 触点材料
类 别 强电 纯金属 复合材料 合金 铂族合金
表3-3 常用触点材料
品 种
铜 银钨Ag-W50、铜钨Cu-W50、Cu-W60、Cu-W70、Cu-W80、银 -碳化钨Ag-Wc60 黄铜(硬)铜铋CuB10.7 铂铱、钯银、钯铜、钯铱
弱电
金基合金 银及其合金 钨及其合金
金银、金镍、金锆 银、银铜 钨、钨钼
5. 漆管 • 主要用作电机、电器和仪表的引出线或连接线的绝缘套管。如 2730醇酸玻璃漆管有良好的电气、力学性能,耐油性、耐潮性较 好,但弹性较差,可用作油浸变压器、油断路器等的引出线或连 接线的绝缘套管。
6. 绑扎带 • 主要用于绑扎变压器铁心和代替合金钢丝绑扎电 机转子绕组端部。常用的是B17玻璃纤维无纬胶带 (即无纬玻璃丝带)。 7. 层压制品 • 常用的有3240环氧酚醛层压玻璃布板、3640环氧 酚醛层压玻璃布管和3840环氧酚醛层压玻璃布棒 等。此三种层压玻璃纤维制品适宜作电机、电器 的绝缘结构零件,它们的电气、力学性能好,耐 油性、耐潮性好,加工方便,并可在变压器中使 用。
6. 绑扎带 • 主要用于绑扎变压器铁心和代替合金钢丝绑扎电 机转子绕组端部。常用的是B17玻璃纤维无纬胶带 (即无纬玻璃丝带)。 7. 层压制品 • 常用的有3240环氧酚醛层压玻璃布板、3640环氧 酚醛层压玻璃布管和3840环氧酚醛层压玻璃布棒 等。此三种层压玻璃纤维制品适宜作电机、电器 的绝缘结构零件,它们的电气、力学性能好,耐 油性、耐潮性好,加工方便,并可在变压器中使 用。
5. 熔体材料
• 铜具有良好的导电、导热性,机械强度高,但在 温度较高时易被氧化,熔断特性不够稳定;铜熔 体熔化时间短,金属蒸汽少,有利于灭弧,宜作 精度要求较低的熔体。 • 铝导电性能仅次于银和铜,但其耐氧化性能好, 熔体特性较稳定,在某些场合可以代替纯银作熔 断器的熔体。 • 钨、铅溶化时间长,机械强度低,热导率小,宜 作保护电动机等的慢速熔体。
6. 电刷
• 电刷对直流电机、线绕转子滑环异步电机和直流励磁同步 电机的运行有很大关系。一般的选择是根据电刷的电流密 度、滑环和整流子的圆周速度,在电刷特性表中找到所需 要的电刷种类,再结合电机的参数(额定电压、额定电流) 和运行条件(连续、断续、短时),就可以决定电刷的具 体型号。 常用的电刷有: • 石墨电刷 适用于一般整流条件正常,负载均匀的电机。 • 电化石墨电刷 适用于各种类型的电机以及整流条件困难的 电机。 • 金属石墨电刷 适用于大电流的电机,如充电、电解和电镀 用的直流发电机,也适用于小型牵引低压电动机、汽车和 拖拉机的启动电动机等。
12. 绝缘纸和绝缘纸板 (1)电容器纸和电缆纸 电容器纸主要用作电力电 容器的极间介质。电缆纸主要用于3.5KV以下电力 电缆、控制电缆和通信电缆的绝缘。 (2)绝缘纸板 可在变压器油中使用。薄型的纸常 称为青壳纸,主要用于绝缘保护和补强材料。 (3)硬钢板纸 俗称反向板,它的机械强度高,适 宜做电机、电器的零部件。
2. 绝缘材料的耐热等级 绝缘材料在使用过程中,由于各种因素长期作用会产生老化, 使电气性能和力学性能降低。导致老化的因素很多,其中主 要是温度的影响。为了保证绝缘材料的安全使用寿命,规定 了它们在使用中的极限温度,即耐热等级,如表5-1所示。
表5-1 绝缘材料耐热等级和极限温度
耐热等级 Y A E B F H C 极限温度/℃ 90 105 120 130 155 180 >180 绝缘材料类型 棉纱、丝、纸、木材等材料及其组合物,如布 用漆、胶浸渍过的棉纱、丝、纸等材料,如油性漆包线、黄 漆布、黄漆绸等 合成有机薄膜、合成有机磁漆等材料及其组合物,如环氧树 脂、油性玻璃漆布等 用树脂胶剂粘合或浸渍、涂覆过的云母、石棉、玻璃纤维, 如聚酯漆包线、三聚氰氨醇玻璃漆布等 用耐热性好的有机胶剂粘合或浸渍、涂覆过的云母、石棉、 玻璃纤维,如云母带、层压玻璃布板等 用有机硅树脂粘合或浸渍、涂覆过的云母、石棉、玻璃纤维 及其组合物,如硅有机漆、复合薄膜等 不采用任何有机粘合剂及浸渍剂的无机物,如云母、石棉、 石英、玻璃、陶瓷及聚四氟乙烯塑料等
5. 熔体材料
总之,各类熔断器所选用的熔体材料不尽相同, 不同的熔体对相同的溶化电流,溶化时间也相差 很大。低熔点熔体溶化时间长,高熔点熔体熔化 时间短。如保护电子设备希望熔化时间越短越好, 此时应该选用快速熔体;若为保护电动机过载, 则希望有一定的延时,此时应选用慢速熔体。延 时熔断器的熔体通常由部分焊有锡的银线、铜线 或银、铜、锡制成的熔体互相串联而成。快速熔 断器常用细银线作熔体。
(三) 导电材料
1. 铜和铝 • 铜的导电性能和机械强度都优于铝,在要求较高的电器设 备安装及移动电线电缆中多采用铜导体。如,一号铜主要 用来制作各种电缆导体;二号铜主要用来制作开关和一般 导电零件;一号无氧铜和二号无氧铜主要用来制作电真空 器件、电子管和电子仪器零件、耐高温导体、真空开关触 点等;无磁性高纯铜主要用于制作无磁性漆包线的导体、 高精度电气仪表的动圈等。 • 铝导体的导电性能和机械强度虽然比铜导体差,但重量轻、 价格便宜、资源较丰富,所以在架空线、电缆、母线和一 般电气设备安装中广泛使用,如图3-3所示。
13. 绝缘包扎带 主要用来包缠电缆接头和电线接头,也可用于 低压电器设备的绝缘修理等。 (1)绝缘胶带 如图3-1(a)所示,用于交流380V以 下电线接头的绝缘包扎。 (2)聚氯乙烯带。 (3) 塑料粘胶带。 (4) 涤纶粘胶带。 (5) 自粘性丁基橡胶带 俗称高压防水布。
图3-1a) 绝缘胶带
3. 电缆浇注胶 • 广泛用于浇注电缆中间接线盒和终端盒。如,1811沥青电缆胶和 1812环氧电缆胶适合于10KV以下的电缆。前者耐潮性能好;后者 密封性能好,电气、力学性能高。而1810电缆胶电气性能好、抗 冻裂性高,适用于浇注10KV以上的电缆。
4. 玻璃纤维漆布(带)
• 主要用作电机、电器的衬垫和绕组绝缘。如,2010玻璃 纤维漆布柔软性能好,但不耐油,可用于一般电机、电 器的衬垫或绝缘。2012玻璃纤维漆布耐油性好,可用于 变压器油或汽油浸蚀的环境中。2450有机硅玻璃漆布, 具有较高的耐热性、良好的柔软性、耐油、耐霉和耐寒 性也好,适用于H级电机、电器的衬垫和绝缘。2432醇酸 玻璃漆布(带)的电气、力学性能、耐油性和耐潮性都 较好,且具有一定的耐霉性,可用于油浸变压器、油断 路器等线圈的绝缘。
b)高压穿墙绝缘子
a)低压线路绝缘子
c)高压支柱绝缘子
d)高压盘形悬式绝缘子
e)高压针式绝缘子
图3-2 电瓷材料
(三) 导电材料
导电材料主要用来传输电流,一般分为良导体材料 和高电阻材料两类。 • 常用的良导体材料有铜、铝、铁、钨、锡等。其 中铜、铝、铁主要用于制作各种导线和母线;钨 的熔点较高,主要用于制作灯丝;锡的熔点低, 主要用于制作导线的接头焊料和熔丝。 • 常用的高电阻材料有康铜、锰铜、镍铜和铁铬铝 等,主要用作电阻器和热工仪表的电阻元件。
(二) 常用绝缘材料的性能和用途
1. 浸渍漆
• 主要用来浸渍电机、电器、变压器的线圈和绝缘零部件, 以填充其间隙和微孔。浸渍漆固化后能在浸渍物表面形 成连续平整的漆膜,并使线圈粘接成一个结实的整体, 提高绝缘结构的耐潮性、导热性和机械强度。常用的有 1030醇酸浸渍漆、1032三聚氰胺酸浸渍漆。这两种都是 烘干漆,具有较好的耐油性和绝缘性,漆膜平滑而有光 泽。而1010沥青漆则供浸渍不需耐油的电机绕组。聚酰 胺酰亚胺漆耐热性、电气性能优良、粘合力强、耐辐照 性好,供浸渍耐高温或在特殊条件下工作的电机、电器 绕组。
