GW4隔离开关使用说明书
GW4-27.5隔离开关使用说明书
GW4C-27.5T(D)(W)(X)型电气化铁道户外交流高压隔离开关,垂直开启型,是频率为50HZ的户外高压电器设备,供交流27.5kV接触网高压线路在有电压无负载情况下进行换接,以及对被检修的高压母线、断路器等电器设备与带电的高压线路进行电气隔离之用。
也可用于分、合很小的电容电流和电感电流。
(注:D-带接地刀,W-防污,X-消弧)二、使用环境条件1)海拔高度不超过1000m;2000m2)环境温度:上限+40℃,下限-30℃;3)风速不超过35m/s;4)地震烈度不超过8度;5)绝缘子污秽等级:防污型为Ⅲ级重污秽(盐密0.3毫克/厘米2) ;6)安装场所:户外混凝土单极电杆上。
三、分类和技术数据隔离开关的分类见表1GW4C-27.5T(D)(W) 垂直开启型电气化铁道户外交流高压隔离开关性能可靠、结构简单、安装方式灵活、维修容易、适用范围广,通用性系列性强。
GW4C-27.5T 垂直开启型户外隔离开关是单极隔离开关组成的高压电器,又是派生其它结构的基本单元,以下称为普通型隔离开关。
GW4C-27.5T(D) 垂直开启型户外隔离开关是在普通型隔离开关上增设接地刀而成的,其中分一次操作型和二次操作型两种,以下称为接地型隔离开关。
GW4C-27.5T(D)W 垂直开启型户外隔离开关、是在普通型(接地型)隔离开关的基础上将普通型棒式柱绝缘子改成防污型棒式支柱绝缘子而成,适用于重污秽或高海拔地区。
1.隔离开关结构单极隔离开关是由二个棒式支柱绝缘子分别固定在同一个底架上,外形结构见下图。
GW4C-27.5TW单极户外高压隔离开关每极隔离开关由底座,绝缘支柱及导电部分组成。
隔离开关支柱绝缘子安装在同一底架上,主要由底架部分,绝缘子,主导电回路部分、传动部分等组成。
基座部分由型钢焊接,表面经热镀锌处理而成;主导电回路主要由触头、触头座和导电板组成。
全部为电解铜加工而成,表面经特殊防腐处理;传动部分由传动轴、绝缘拉杆、拐臂等组成.本系列隔离开关配用CS11(不接地及单接地一次操作传动型)和CJ11A-G 型电动机构CJ11A-G 电动机构的结构CJ11A-G 电动机构的结构另见其使用维护说明书GW4C-27.5TW垂直开启型户外双极不接地电动隔离开关安装图(H93支柱,配CJ11A-G免维护型电动机构)。
隔离开关GW4-27.5使用说明书A41[1]
安装使用说明书Single & Double Poles Manual Disconnector Specification目录页码产品介绍 (1)适用围和采用标准 (1)产品工作条件和工作环境 (1)主要技术参数 (1)主要构成 (1)隔离开关安装 (2)电磁锁安装调整 (3)运行及维护 (3)包装运输与保管 (3)通常成套形式 (3)订货 (3)联系方式 (4)装箱单 (4)安装图 (5). . . . . . . . . . . . . . .. . . . . . . . . . .3~4位数字,产品的额定电流值。
Ⅱ-双极。
2~3位英文字母,见表1。
隔离开关、户外型。
额定电压。
标准设计序列。
号。
GW4-27.5 /□□□1.产品介绍1.1 产品名称:电气化铁道耐污型高压隔离开关。
1.2 型号详述 英文字母:1.3 常用组装件:1.3.1 手动操作:用作接触网设备时,配置短筒CS11(G)手力操作机构。
用作变电所设备或隔离开关动作需电气顺序联锁、位置信号的使用场所,配置长筒CS11(G)手力机构,通常带有8极空接点(4a,4b )的辅助开关一个,也可按使用要求增减节点对数。
1.3.2 万向节:通常为单十字联轴器,用于操作杆连接,可消除安装偏差造成的操作附加力。
1.3.3 电磁锁:以电信号为钥匙,锁体安装于手力机构的左上方或右上方,锁扣固定在操作杆上,可人为紧急开锁。
使用电磁锁可实现手力操作机构的电气闭锁。
2.适用围和采用标准 2.1 GW4-27.5系列户外交流隔离开关,是针对铁路牵引供电系统负荷特性而生产的标准化户外高压电器。
适用于额定电压为27.5kV 、55kV 、工频50Hz 的电气化接触网、变电所,实现电气回线在有电压无载流情况下的切换或电气安全隔离。
2.2 该产品严格规于企业标准,并符合国家标准:DLT 593-1996 《高压开关设备的共用订货技术导则》DL 486-92 《交流高压隔离开关订货技术条件》GB 5273-85 《变压器、高压电器和套管的接线端子》 GB 1985-2004《交流高压隔离开关和接地开关》 GB 763-90 《交流高压电器在长期工作时的发热》 GB 3309-89《高压开关设备常温下的机械试验》 GB 2706-89《交流高压电器动热稳定试验方法》 3.产品工作条件和工作环境 3.1 环境温度: -35℃~+40℃。
GW4隔离开关使用说明书

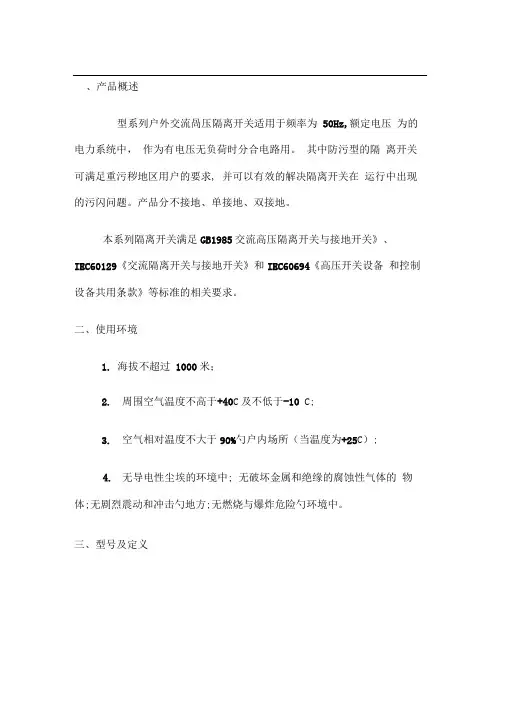

、产品概述型系列户外交流咼压隔离开关适用于频率为50Hz,额定电压为的电力系统中,作为有电压无负荷时分合电路用。
其中防污型的隔离开关可满足重污秽地区用户的要求, 并可以有效的解决隔离开关在运行中出现的污闪问题。
产品分不接地、单接地、双接地。
本系列隔离开关满足GB1985交流高压隔离开关与接地开关》、IEC60129《交流隔离开关与接地开关》和IEC60694《高压开关设备和控制设备共用条款》等标准的相关要求。
二、使用环境1. 海拔不超过1000米;2.周围空气温度不高于+40C及不低于-10 C;3.空气相对温度不大于90%勺户内场所(当温度为+25C);4.无导电性尘埃的环境中; 无破坏金属和绝缘的腐蚀性气体的物体;无剧烈震动和冲击勺地方;无燃烧与爆炸危险勺环境中。
三、型号及定义四、技术参数CSfi-eD, CS14G, CS1/G五、结构简介隔离开关本体隔离开关均为双柱水平旋转式,由底架、支柱绝缘子、导电系统、接地开关(不接地除外)及传动系统组成:1)底架:底架一端或两端焊有接地开关支座,备装接地开关隔离开关有不接地、单接地及双接地三种形式;\ "UVIf*l4h.AMi(hAl腸・ ins 冃囲luQltiffiiriLE 9fCEFtC'^4 別50 fHBMEQ lTfiKV■tl q hj l&SkV 21SkVevil lO.&D.t.J'63(1 acy< 5G fie< 1 TO1250JI JMM*GYVC IQ 5HM0 w icnG 叫125Q | 31.S>^ A 1 5/2 ao flQ --1OQGWi 40 :ti£JO 14C104tU4 J100 * GW-4 40 5U ; : 600J/jti«>aa 4O.jS10010(340 Si 1SOM3M0「iMi €70 f. : 7: . ■-200G 4(N4i也2100 100>570 GR* 40 5i'25QC2^0040?fiTOO<6 5GW-4 eg 510.^500勢阳4O.a«i <k-a1G0 ioa • AA 3 S, 3lSd3150£0.*4100r'«0CVM id 5D.rjiWi0、鵠31G01Q02)支柱绝缘子:每级有两柱,按使用条件分为普通型与耐污型及高原型三种。
西高集团GW4户外高压隔离开关说明书
15
(纯铝表面镀银)
14
13
8
6
4-? 18 20
2-Φ13 4-? 13
1300
1600 约2100
148
BB C
B-B
12
左接地刀机构
接地刀分闸位 180 接地刀合闸位
接地刀合闸位 180 接地刀分闸位 右接地刀机构
海拔3000M
约1760按瓷件高度确定
D向
≥150°
4- ? 26 400
400
5、在安装隔离开关时应注意以下各项: (1)操动机构手柄在“分”开之最终点,隔离开关闸刀必须到达打开位置最 终点,手柄在 “合”闸之最终点,隔离开关闸刀必须到达闭合位置之最终点。 (2)隔离开关的绝缘间隔,每相之间不得低于 1200 毫米。 (3)导线与隔离开关的连接应特别牢靠,并尽可能置于同一平面上,使其所 应力为最小。 (4)隔离开关的安装高度一般为 2.5-10 米,(基座至地面距离)操动机构的 高度一般为 1.3 米(手柄转轴至地面距离) (5)触头接触处及接地接触处应清除氧化痕迹,接地回路电阻不得超过 3 欧 姆。 (6)安装好后,进行 3-5 次分合操作,以检查安装质量如有不妥的地方应重 新加以调整 (7)辅助开关与隔离开关的配合,应为断路讯号触头在闸刀通过全部行程 75% 以后开始动作,接合讯号触头在闸刀触合后开始动作、接合讯合触头在闸刀触 合后开始动作,如不为此结果必为辅助开关的转轴方位弄错,此时可以矫正之。
6、检修与维护 1、隔离开关每年定期进行 1-2 次检查,检查隔离开关的闸刀,触头的接触
部分是否有过热及红兰色氧化痕迹,并消除修正,然后涂以凡士林油。 2、检查信号回路和机构,查看信号触头和机构零件是否损坏,如发现损坏
SM-GW4-55-27.5T隔离开关使用说明
GW4—55/27.5T型系列电气化铁道用户外交流高压隔离开关安装使用说明书1. 概述GW4—55/27.5T型系列电气化铁道用户外交流高压隔离开关(以下简称隔离开关)适用于额定电压为55/27.5kV,交流单相或双相50Hz电气化铁路接触网,在有电压无负载时分、合电路之用。
1.1 产品使用环境条件1.1.1 海拔高度一般不超过1000m,高原型不超过4000m;1.1.2 环境温度最高温度不高于40℃,最低温度不低于-40℃;1.1.3 相对湿度不大于90%(25℃时);1.1.4 风速不超过35m/s;1.1.5 地震烈度不超过9度;1.1.6 覆冰厚度不超过10mm;1.1.7 耐污产品适用于污秽地区;1.1.8 不适用于有易燃物质、爆炸危险、化学腐蚀及剧烈振动的场所。
1.2 主要规格和技术参数1.2.1 产品分类见表一:1.2.2 隔离开关和接地开关的基本技术参数和绝缘水平见表二:表二括接线夹);1.2.3 所配电动机构技术参数见表三:1.2.4 电动机构在额定电压85~110%范围内可靠分、合闸。
表三2. 结构和工作原理隔离开关为双柱水平开启式,制成单相形式,单相使用;也可通过相间连杆形成双相联动,双相使用。
每相的导电部分通过两个支柱绝缘子固定在底座上。
主闸刀分为两半,接触部分在中间,合闸时触刀头嵌入二排触指内。
主闸刀的动作是由操动机构带动主动侧之支柱绝缘子旋转约90°,通过极间连杆带动从动侧之支柱绝缘子反向旋转约90°,即两主闸刀杆向同侧打开或闭合。
接地开关的动触头通过接地撑板连接在底座上,静触头装于主导电系统的导电杆上。
接地开关可通过线路的残余电流,其通过动、热稳定电流的数值与主闸刀同。
接地一次操作(D1型)时,通过弯连接及连杆的带动使接地闸刀与主闸刀联动,即主闸刀分闸时接地闸刀自动合闸;主闸刀合闸时接地闸刀自动分闸,且过程中任一瞬间,两个串联断口的距离之和不小于460mm。
GW4A-40.5安装使用说明书.
GW4(A)-40.5D(G²W)型户外高压交流隔离开关安装使用说明书0SR.412.084江苏省如高高压电器有限公司2010年05月GW4(A)-40.5D(G·W)型户外高压交流隔离开关安装使用说明书1 概述1.1 GW4A-40.5D(G²W)型户外高压交流隔离开关系三相交流额定频率50Hz、额定电压35kV 的户外高压输电设备,用以在无负载情况下断开或接通高压线路,以便对高压线路进行转换,改变运行方式,以及对检修的母线与断路器等高压电器设备实行安全的电气隔离。
1.2 隔离开关配用CS11、CS14G型人力操动机构(以下简称手动机构)或CJ2型电动操动机构。
接地开关配CS11、CS14G手动机构。
1.3 本设备依据以下标准制造:a) GB1985-2004 高压交流隔离开关和接地开关b) GB/T11022 高压开关设备和控制设备标准的共用技术条件c) DL/T486 交流高压隔离开关和接地开关订货技术条件d) DL/T593 高压开关设备和控制设备标准的共用技术条件2使用环境条件2.1 使用环境条件:a﹚海拔高度不超过2000m;b﹚环境温度-50℃~+50℃;c﹚风速不大于34m/s;d﹚地震强度不超过9度;e﹚覆冰厚度不大于10mm;f﹚安装场所无严重灰尘、污垢、易燃物质、爆炸危险、化学腐蚀及剧烈震动;g﹚安装基础应水平;h﹚本隔离开关爬电比:不小于GB/T5582规定的Ⅲ级(按用户要求)。
2.2 用户使用周围环境超出2.1条的要求,可与我公司协商解决。
3 技术参数3.1 GW4(A)-40.5 D(G²W)系列隔离开关和接地开关的主要技术数据如表1所示:表1表1(续)3.2 操动机构中辅助开关型号与触点对数如表2所示表24 主要结构4.1 GW4(A)-40.5系双柱水平断口中央开断式隔离开关, 可增设接地开关, GW4(A)-40.5D (G²W)为带有接地开关。
隔离开关GW4-27.5使用说明书A41[1]
安装使用说明书Single & Double Poles Manual Disconnector Specification目录页码产品介绍 (1)适用围和采用标准 (1)产品工作条件和工作环境 (1)主要技术参数 (1)主要构成 (1)隔离开关安装 (2)电磁锁安装调整 (3)运行及维护 (3)包装运输与保管 (3)通常成套形式 (3)订货 (3)联系方式 (4)装箱单 (4)安装图 (5). . . . . . . . . . . . . . .. . . . . . . . . . .3~4位数字,产品的额定电流值。
Ⅱ-双极。
2~3位英文字母,见表1。
隔离开关、户外型。
额定电压。
标准设计序列。
号。
GW4-27.5 /□□□1.产品介绍1.1 产品名称:电气化铁道耐污型高压隔离开关。
1.2 型号详述 英文字母:1.3 常用组装件:1.3.1 手动操作:用作接触网设备时,配置短筒CS11(G)手力操作机构。
用作变电所设备或隔离开关动作需电气顺序联锁、位置信号的使用场所,配置长筒CS11(G)手力机构,通常带有8极空接点(4a,4b )的辅助开关一个,也可按使用要求增减节点对数。
1.3.2 万向节:通常为单十字联轴器,用于操作杆连接,可消除安装偏差造成的操作附加力。
1.3.3 电磁锁:以电信号为钥匙,锁体安装于手力机构的左上方或右上方,锁扣固定在操作杆上,可人为紧急开锁。
使用电磁锁可实现手力操作机构的电气闭锁。
2.适用围和采用标准 2.1 GW4-27.5系列户外交流隔离开关,是针对铁路牵引供电系统负荷特性而生产的标准化户外高压电器。
适用于额定电压为27.5kV 、55kV 、工频50Hz 的电气化接触网、变电所,实现电气回线在有电压无载流情况下的切换或电气安全隔离。
2.2 该产品严格规于企业标准,并符合国家标准:DLT 593-1996 《高压开关设备的共用订货技术导则》DL 486-92 《交流高压隔离开关订货技术条件》GB 5273-85 《变压器、高压电器和套管的接线端子》 GB 1985-2004《交流高压隔离开关和接地开关》 GB 763-90 《交流高压电器在长期工作时的发热》 GB 3309-89《高压开关设备常温下的机械试验》 GB 2706-89《交流高压电器动热稳定试验方法》 3.产品工作条件和工作环境 3.1 环境温度: -35℃~+40℃。
GW4-35G户外高压隔离开关使用说明书
■概述:GW4-35GW系列户外高压隔离开关,是三相交流50Hz的户外高压电器设备。
适用于发电厂、变电站及大型工矿企业的三相交流50Hz户外电力系统中,供高压线路在无功情况下进行换接,以及对被检修的高压母线、断路器等电器设备与带电的高压线路进行电器隔离和分、合电路之用。
具有安全可靠、操作轻便、灵活等特点。
产品的电器和机械性能符合国家标准GB1985《交流高压隔离开关和接地开关》的要求。
■ GW4-35系列户外高压隔离开关●接线端子:通过有弹性的薄铜片组合而成的软连接导电带、导电板和接线端子,形成可靠的导电路径。
当隔离开关处于开闸开关处于开闸状态时,导电带呈“U”形,反之呈旋涡形。
在固定接线端子的导电管上下两端采用了两盘轴承,使得接线端子在受到母线张力等引起的机构负荷作用时,也能够转动灵活地完成分合闸动作,减少对瓷绝缘子的扭矩力。
为了使导电座内部检修方便,可不拆下接线端子及其相联的母线,而将其结构设计为揭盖式或裸盖式,并能有效解决出线端折断、发热而烧断软连接现象。
●接触部分:主导电回路借鉴国外的先进技术,双铜板式结构,散热性能优于铜管式,强度增加,温升大大降低,主触头具有自清洁能力。
触头采用可调外压式弹簧结构,可长期保持触头压力稳定,主导电回路转动连接部分采用软连接机构并转动轴套具有自润滑功能。
●轴承座部分:高强度的大底基座具备了良好的抗震能力,轴承部分的所有金属件表面处理都采用热镀锌工艺。
轴承座转动轴上下端采用两盘不锈钢轴承,轴承润滑采用优质二硫化钼锂基润滑脂,使其能够长期保持动作灵敏可靠,且轴承具有免加油润滑功能,可保证底座免维护10-15年。
●转动部分:转动部分全部采用积木化设计,传动连杆采用装配式结构,能适应用户各种方式的联动布置和操动机构安装接口,转动铰链采用不锈钢,能保证长期灵活转动。
●零部件:大型零部件采用热镀锌工艺,螺丝、弹簧和小型金属零件均采用不锈钢。
●隔离开关配用手动机构分为CS11不接地机构、CS8-6D单接地机构两种,其操作手柄为水平旋转,转动角度为90°。
GW4高压隔离开关使用说明书
GW4型户外高压隔离开关结构简介1) 35kV 成套隔离开关由 GW4-40.5 (D)(W)型隔离开关本体、CS11或CS8-6D型人力操动机构、传动附件等组成,也可配用CJ6型等电动机构。
110kV成套隔离开关由GW4-126 (D)(W)型隔离开关本体、CS14G 人力操动机构、传动附件等组成,也可配用CJ6型等电动机构。
2) 该隔离开关属双柱水平开启式隔离开关。
制成单极型式,当三极同步使用时,极间用连接杆连接起来。
各单级都由基座、支柱绝缘子、出线座及触头等部分组成,两支柱绝缘瓷瓶相互平行的安装在基座两端地轴承上,且与基座垂直。
主导电部分分别安装在两支柱绝缘瓷瓶上方,随支柱绝缘瓷瓶作90°转动。
3) 隔离开关的每个轴承座内装有轴装配,两轴装配间通过连板、调节螺杆等连接传动。
4) 出线座中的紫铜编织带软连接分别紧固在导电杆和接线板上,接线板供用户连接线路之用。
5) 中间触头部分的触指成对装配,采用自力型触指,其形式为转入式,以减少分、合闸时触头与触指间的磨损,提高使用寿命。
6) 隔离开关附有接地开关时,主导电回路与接地开关的连锁用基座上的扇形板与弧形板保证,在主导电回路合闸时,接地开关不可合闸,接地开关合闸时,主导电回路不可合闸。
配用CS8-6D时隔离开关与接地开关连锁由机构上的连锁板实现。
产品特点1) 隔离开关采用双柱中开、触头转入式结构,具有自动清洁触头的能力,提高了接触可靠性;2) 触指采用高强度、高导电率、高弹性的新型材料制造。
依靠触指自身的弹力夹紧触头,避免了目前因弹簧锈蚀、发热退火而引起的触头夹紧力降低,接触电阻增加,触头发热加剧的恶性循环;3) 隔离开关转动部分按免维护的要求设计。
转动座设计成密封结构,水汽、尘埃、有害气体无法进入,使轴承、二硫化钼锂基锂基润滑脂永远工作在良好的环境中,轴承永不生锈、润滑脂无法流失,永不干涸,使隔离开关长期运行后的操作力矩不会增加。
采用不锈钢轴销与无油自润滑轴承相配合结构;钢制件采用热镀锌,确保隔离开关操作灵活、轻便、可靠、永不锈蚀。
GW4-110隔离开关说明书
GW4-110型户外交流高压隔离开关安装使用说明书泰子电力科技有限公司目录1.概述 (1)2.结构和工作原理 (3)3.安装和调试 (4)4.使用与维护 (5)5.包装、运输与贮存 (6)6.随机文件 (6)7.订货须知 (6)8.附录A(补充件) (14)1.概述GW4-110型户外交流高压隔离开关(以下简称隔离开关)是三相交流50HZ户外高压电器,供高压线路有电压无负荷时分合线路之用。
产品使用环境条件1.1.1海拔高度一般不超过1000m,特殊型不超过4000m。
1.1.2环境温度最高温度不高于+40℃,最低不超过-30℃.1.1.3风速不超过35m/s.1.1.4地震烈度不超过9度。
1.1.5覆冰厚度不超过10mm。
1.1.6耐污型产品适用于中等污秽地区。
1.1.7不适用于有易燃物质、爆炸危险、化学腐蚀及剧烈震动的场所。
主要规格和技术参数1.2.1隔离开关主要规格和技术参数见表1.注:括号内数据为产品实际达到值隔离开关具有以下型号说明见表32.结构和工作原理隔离开关本体隔离开关为双柱水平旋转式,由底架、支柱绝缘子、导电系统、接地开关(不接地除外)及传动系统组成。
2.1.1底架:为一根槽钢,底架两端各安装有轴承座(图4)轴承座内有两个圆锥滚子轴承,保证轴承座,保证轴承座上的杠杆转动灵活。
底架之一端或两端焊有接地开关支座,装有接地开关,隔离开关有不接地。
单接地及双接地三种形式。
2.1.2支柱绝缘子:每极有两柱,按使用条件分为普通型与耐压型及高原型三种,普通型支柱绝缘子型号为ZS-110/400,耐压型支柱绝缘子型号为zaw-110/400,支柱绝缘子下端固定载轴承座上端的转动板上,支柱绝缘子上端固定主导点部分。
2.1.3导电系统:导电部分固定在支柱绝缘纸的上端,主闸刀分成两半,接触部分在中间、接触部分触头(见图5)合闸时柱形触头嵌入两排触指内。
630A,1250A结构型式完全相同,仅导电杆截面及表面处理有所区别,2000A与630A,1250A结构相似。
GW4-40.5D户外大电流高压隔离开关使用说明书
每极由三个独立的单极组成,每个单极是由底座,绝缘支柱及导电部分组成。
每极有两个绝缘支柱分别固定在底座两端的衬套上、以连杆连结,每个绝缘支柱可以水平旋转,转角为90°,绝缘支柱上装有导电接线座、左、右触头(图4b)。
左、右触头通过导电管在两个绝缘支柱中间接触。
1、接地开关的结构
接地开关静触头固定在隔离开关的导电管上,动触头安装在底座上的接地闸刀钢管的端部。
2、隔离开关与接地开关的机械联锁
隔离开关与接地开关的机械联锁部分是通过CS8-6D型手动机构上的联锁盘来实现的。
3、手动机构的结构
手动机构分为CS11不接地机构(图5)、CS8-6D单接地机构(图6)两种。
其操作手柄为水平旋转,转动角度为90°; CS14G机构安装尺寸与CS11机构相同,只是转动角度为180°,用于双接地隔离开关的主刀手动机构。
九、成套供应
隔离开关以三个单极和配用的手动为一组,带接地开关时所配用的手动机构也配套供应,并附有安装所需的零部件。
十、订货须知
1、订货时应说明∶
(1)产品型号。
(2)额定电压。
(3)额定电流。
(4)有无接地装置或接地开关种类、方向和类型。
(5)污秽等级:(未注按0级供货)。
(6)机构型号,辅助极点数目:(未注按CS11机构供货)。
(7)有无电磁锁或电磁锁型号及控制电压。
GW4户外高压隔离开关使用说明
附录7:GW4户外高压隔离开关使用说明一用途GW4-27.5T(D)(W)型电气化铁道户外交流高压隔离开关是频率为50HZ的户外高压电器设备,供交流27.5kV接触网高压线路在有电压无负载情况下进行换接,以及对被检修的高压母线、断路器等电器设备与带电的高压线路进行电气隔离之用。
也可用于分、合很小的电容电流和电感电流。
二使用环境条件1.海拔高度不超过4700米。
2.环境温度:上限+40℃,下限-40℃。
3.风速不超过35m/s。
4.不适用于有易燃物质、爆炸危险、化学腐蚀及剧烈运动场所使用。
5.绝缘子污秽等级:防污型为Ⅲ级重污秽(盐密0.3毫克/平方厘米)。
6.安装场所:户外混凝土单极电杆上。
三分类和技术参数1.隔离开关的分类特性结构方式有无接地开关 1.无接地开关;2.带一个接地闸刀;安装方式 1.水平安装;接地闸刀传动方式带接地闸刀一次操作型;带接地闸刀二次操作型;操作方式CS11(CS8-6D)手动操作机构或CX-6电动操作机构工作环境Ⅲ级重污秽2.隔离开关的主要技术参数型号额定电压Kv最高工作电压Kv额定电流A额定峰值耐受电流KA4秒额定短时耐受电流KA单相重量KgGW4-27.527.531.56305020906325112 12508031.5100 16008031.5120 20008031.5120四结构GW4-27.5T(D)(W)型电气化铁道户外交流高压隔离开关性能可靠、结构简单、安装方式灵活、维修容易、适用范围广,通用性系列性强。
GW4-27.5T型户外隔离开关是单极隔离开关组成的高压电器,又是派生其它结构的基本单元,以下称为普通型隔离开关。
W4-27.5T(D)型户外隔离开关是在普通型隔离开关上增设接地刀而成的,其中分一次操作型和二次操作型两种,以下称为接地型隔离开关。
GW4-27.5T(D)W型户外隔离开关、是在普通型(接地型)隔离开关的基础上将普通型棒式柱绝缘子改成防污型棒式支柱绝缘子而成,适用于重污秽或高海拔地区。
GW4-126W(D)户外高压隔离开关使用说明书
中间触头为“握手”式结构,其结构采用专利技术的触指刀口垫圈压紧技术,为高压力、自净式,触指接触压力长期保持不变,触指弹簧无电流通过,长期运行安全可靠。
不同电流规格产品的结构型式及底座、支柱绝缘子等部件相同,只是主导电回路稍有差别.
2.接地开关的结构
接地开关静触头固定在隔离开关的导电管上,动触头安装在底座上的接地闸刀铝管的端部。
3.隔离开关与接地开关的机械联锁
隔离开关与接地开关的机械联锁部分是通过联锁盘来实现的,当隔离开关在合闸位置时,接地开关转动轴的扇型联锁盘限制接地开关合闸。
当接地开关在合闸位置时,接地开关联锁盘插入隔离开关的扇型联锁盘,使隔离开关不能合闸。
4.操动机构的结构
隔离开关可配用CS14G型手动机构 (图5)或CJ5,CJ6型电动机构及CJ12A-G免维护型电动机构、接地开关可配用CS14G型手动机构,其操作手柄为水平旋转,转动角度为180°。
CJ5,CJ6型电动机构及CJ12A-G免维护型电动机构另见其说明书。
CS14G型手动机构见图5
五、外形及安装尺寸(CAD安装图请来电索取)
六、订货须知
订货时请写明:
(1) 产品型号及名称;
(2) 额定电压、额定电流、动热稳定电流;
(3) 接线端拉力;
(4) 户外绝缘子爬电距离;
(5) 接地开关类型(Ⅰ型、Ⅱ型、Ⅲ型)及接地方式(单接地、双接地);
(6) 操动机构型号、辅助开关极数、带电磁锁还是挂装编码锁,电动机构电机电压及控制电压;
(7) GW4型的断口开距及长短触头。
GW4-40.5D(W)使用说明书
每极由三个独立的单极组成,每个单极是由底座,绝缘支柱及导电部分组成。
每极有两个绝缘支柱分别固定在底座两端的衬套上、以连杆连结,每个绝缘支柱可以水平旋转,转角为90°,绝缘支柱上装有导电接线座、左、右触头(图4b)。
左、右触头通过导电管在两个绝缘支柱中间接触。
1、接地开关的结构
接地开关静触头固定在隔离开关的导电管上,动触头安装在底座上的接地闸刀钢管的端部。
2、隔离开关与接地开关的机械联锁
隔离开关与接地开关的机械联锁部分是通过CS8-6D型手动机构上的联锁盘来实现的。
3、手动机构的结构
手动机构分为CS11不接地机构(图5)、CS8-6D单接地机构(图6)两种。
其操作手柄为水平旋转,转动角度为90°; CS14G机构安装尺寸与CS11机构相同,只是转动角度为180°,用于双接地隔离开关的主刀手动机构。
九、成套供应
隔离开关以三个单极和配用的手动为一组,带接地开关时所配用的手动机构也配套供应,并附有安装所需的零部件。
十、订货须知
1、订货时应说明∶
(1)产品型号。
(2)额定电压。
(3)额定电流。
(4)有无接地装置或接地开关种类、方向和类型。
(5)污秽等级:(未注按0级供货)。
(6)机构型号,辅助极点数目:(未注按CS11机构供货)。
(7)有无电磁锁或电磁锁型号及控制电压。
GW4-40.5W户外高压隔离开关使用说明书 (2)
手动机构分为CS11不接地机构(图5)、CS8-6D单接地机构(图6)两种。
其操作手柄为水平旋转,转动角度为90°; CS14G机构安装尺寸与CS11机构相同,只是转动角度为180°,用于双接地隔离开关的主刀手动机构。
同时CJ2、CJ5、CJ6、CJ11(电动机构),电磁锁也可供用户选配。
五、动作原理1、隔离开关动作原理隔离开关的操作机构通过连接管与隔离开关的主动级相连,机构主轴旋转90°,带动主动级的绝缘支柱旋转90°,底座内的连杆带动另一侧绝缘支柱按相反方向旋转,实现分、合闸动作,主动级通过极间联动管、带动另外两个从动极转动,从而保持三相同步动作。
机构中的辅助开关与机构主输出轴相连,在分合闸位置时发出相应的分合信号。
2、接地开关动作原理三相接地开关的主轴,用水平连接管通过接头连接起来,操作机构的手柄水平旋转90°,通过连杆带动水平连接管转动,实现接地开关分、合闸动作。
3 、手动机构动作原理操作机构通过连接管与隔离开关及接地开关的主轴相连,CS11手动机构配不带接地刀的隔离开关,CS8-6D手动机构配带接地刀的隔离开关,其输出轴设有机械联锁板,保证按规定的程序(主分-地合-地分-主合)进行操作。
六、安装与调整1、隔离开关的安装调整应达到下列各项要求:(1)配用手动机构时,一般体力的操作人员应能独立进行分、合闸操作,动作灵活。
(2)隔离开关的三相联动的合闸同期性数值为:40.5kV不大于5mm。
2 、隔离开关的安装调整(1)将每极隔离开关底座固定在水平基础上,并使三极的接地刀转轴成一直线。
(2)将操作机构置于隔离开关主动级侧面的转动主轴下方,在隔离开关主体和机构隔离开关操作主轴处于合闸位置时,用水煤气管连接,当主、从动两绝缘支柱不同步时,可以调整极间正反牙螺杆来达到分、合闸同步。
(3)隔离开关的三相联动的合闸同期性的安装调整,在两接线端承受正常母线拉力的条件下,调整相间正反牙连杆长度,达到上述要求。
隔离开关GW4使用说明书
GW4-40.5/72.5/126KV户外高压隔离开关安装尺寸结构简介1)35kV 成套隔离开关由GW4-40.5(D)(W)型隔离开关本体、CSⅡ、CS17或CS8-6D型人力操动机构、传动附件等组成,也可配用CJ6型等电动机构。
110kV 成套隔离开关由GW4-126(D)(W)型隔离开关本体、CS14G人力操动机构、传动附件等组成,也可配用CJ6型等电动机构。
2)该隔离开关属双柱水平开启式隔离开关。
制成单极型式,当三极同步使用时,极间用连接杆连接起来。
各单级都由基座、支柱绝缘子、出线座及触头等部分组成,两支柱绝缘瓷瓶相互平行地安装在基座两端地轴承上,且与基座垂直。
主导电部分分别安装在两支柱绝缘瓷瓶上方,随支柱绝缘瓷瓶作约90°转动。
3)隔离开关的每个轴承座内装有轴装配,两轴装配间通过连扳、调节螺杆等连接传动。
4)出线座中的紫铜编织带软连接分别紧固在导电杆和接线板上,接线板供用户连接路之用。
5)中间触头部分的触指称为装配,采用外压式或自力型触指,其形式为转入式,以减少分、合闸时触头与触指间的磨损,提高使用寿命。
6)隔离开关附有接地开关时,主导电回路与接地开关的联锁用基座上的扇形板与弧形板保证,在主导电回路合闸时,接地开关不可合闸,接地开关合闸时,主导电回路不可合闸。
配用CS8-6D或CS17-Ⅱ型时隔离开关与接地开关联锁由机构上的连锁板实现。
产品特点 GW4-40.5/72.5/126KV户外高压隔离开关安装尺寸1)隔离开关采用双柱中开、触头转入式结构,具有自动清洁触头的能力,提高了接触可靠性;2)触指采用高强度、高导电率、高弹性的新型材料制造。
依靠触指自身的弹力夹紧触头,避免了目前因弹簧锈蚀、发热退火而引起的触头夹紧力降低,接触电阻增加,触头发热家具的恶性循环;3)隔离开关转动部分按免维护的要求设计。
转动座设计成密封结构,水汽、尘埃、有害气体无法进入。
使轴承、二硫化钼锂基锂基润滑脂永远工作在良好的环境中,轴承永不生锈、润滑脂无法柳市,永不干涸,使隔离开关长期运行后的操作力距不会增加。
GW4-110kV隔离开关使用说明书
GW4-110户外隔离开关安装使用说明书1.概述GW4-110型户外交流高压隔离开关(以下简称隔离开关)是额定频率为50Hz、额定电压为110kV的三相交流户外高压开关设备,供额定电压为110kV的高压线路有电压无负荷时分合线路之用。
隔离开关符合GB1985-2004《交流高压隔离开关和接地开关》的要求。
1.1产品使用环境条件1.1.1海拔高度:一般型不超过2500m,特殊型不超过4700m。
1.1.2环境温度:最高温度不高于+40℃,最低温度不低于-40℃。
1.1.3最大风速34m/s。
1.1.4地震烈度不超过9度。
1.1.5覆冰厚度不超过20mm。
1.1.6耐污型产品适用中等污秽地区。
1.1.7不适用于有易燃物质、爆炸危险、化学腐蚀及剧烈震动的场所。
1.2 产品型号含义如下:G W 4 —110 / 1250 T D (G、W)高原型(W为耐污型)接地统一设计额定电流A(630)额定电压kV设计序号户外隔离开关1.3主要规格和技术参数。
1.3.1隔离开关主要规格和技术参数见表1。
2.结构和工作原理2.1隔离开关本体隔离开关为双柱水平旋转式,由底架、支柱绝缘子、导电系统、接地开关(不接地除外)及传动系统组成。
2.1.1底架:为一根槽钢,底架两端各安装有轴承座,轴承座内有两个圆锥滚子轴承,保证轴承座上的杠杆转动灵活。
底架之一端或两端焊有接地开关支座,装有接地开关。
隔离开关有不接地、单接地及双接地三种形式。
2.1.2支柱绝缘子:每极有两柱,按使用条件分为普通型与耐污型及高原型三种,支柱绝缘子下端固定在轴承座上端的转动板上,支柱绝缘子上端与主导电部分连接。
根据用户要求支柱绝缘子亦可采用硅橡胶绝缘子。
2.1.3导电系统:导电部分固定在支柱绝缘子的上端,主闸刀分为两半,接触部分在中间,接触部分触头合闸时圆柱型触头嵌入两排触指内。
630A,1250A、1600A 结构型式完全相同,仅导电杆截面及表面处理有所区别。
人民电器 GW4-40.5型户外高压交流隔离开关 产品说明书
G W 4 - 40.5D (W) / 630额定电流防污型(普通型不标)单接地(ⅠD 为单接地,ⅡD为双接地 )额定电压设计序号使用场所(户外)隔离开关概述主要技术参数结构特征1、装有导电闸刀,两侧闸刀触头接触处在两支柱的中间部位。
支柱的下端各装有轴承套,在操动机构的带动下,可使闸刀作水平旋转90°从而达到分合闸之要求。
2、隔离开关为单极型,也可通过连杆将三极连成能够联动的三极型式。
配用CS11型或CS8-6D 型手动机构操作。
其中CS17用于带双接地装置的隔离开关。
(可据需要配电动机构)。
3、本隔离开关结构合理,操动灵活自如;可单极,也可三极使用,安装方便;触刀开距大,绝缘安全可靠。
还可根据用户需要,不接地或配装单边接地或双接地均可。
隔离开关由底座、绝缘支柱及导电部分以及操动机构等组成。
每极有两个支柱,每个支柱上端各型号及其含义GW4-40.5户外隔离开关适用于装置在户外交流50Hz、额定电压分别为40.5kV的电力系统中,供线路在有电压、无负载时作为开合电路之用。
产品符合GB/T 1985及其他相关标准的要求。
GW4-40.5户外高压交流隔离开关1181、接线板2、导电回路3、绝缘支柱4、连接杆5、底架图1GW4-40.5型户外高压交流隔离开关外形图图2 GW4-40.5型户外高压交流隔离开关(单接地)安装示意图GW4-40.5户外高压交流隔离开关高压电器1191、机构转轴2、手柄3、基座4、罩5、定位锁件图3GW4-40.5型户外高压交流隔离开关手动操作机构CS11手动操作机构CS8-6D手动操作机构订货须知客户订货时,请注明:1、产品型号、名称、主要技术数据;2、使用环境条件;3、安装方式及对接地装置之要求;4、操动机构型号;5、装配形式:焊接式或组装式;6、如有其他特殊要求,可协商解决。
GW4-40.5户外高压交流隔离开关120。
