浅析电压互感器开口三角形接线错误的判断
PT开口三角接线引发的事故分析

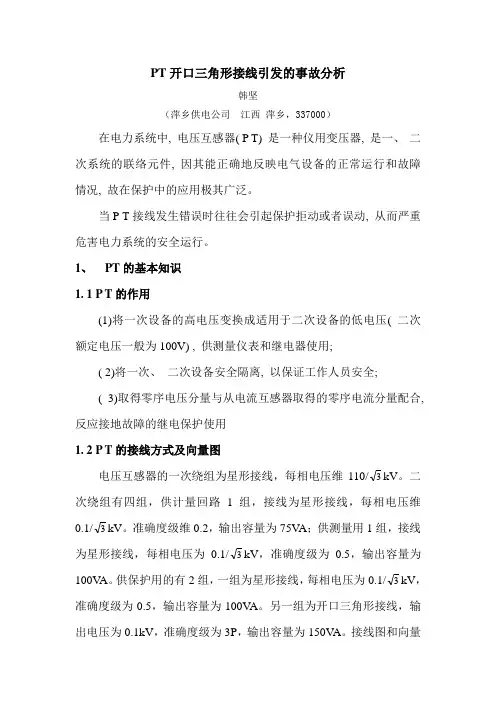

PT开口三角形接线引发的事故分析韩坚（萍乡供电公司江西萍乡，337000）在电力系统中, 电压互感器( P T) 是一种仪用变压器, 是一、二次系统的联络元件, 因其能正确地反映电气设备的正常运行和故障情况, 故在保护中的应用极其广泛。
当P T接线发生错误时往往会引起保护拒动或者误动, 从而严重危害电力系统的安全运行。
1、PT的基本知识1. 1 P T的作用(1)将一次设备的高电压变换成适用于二次设备的低电压( 二次额定电压一般为100V) , 供测量仪表和继电器使用;( 2)将一次、二次设备安全隔离, 以保证工作人员安全;( 3)取得零序电压分量与从电流互感器取得的零序电流分量配合, 反应接地故障的继电保护使用1. 2 P T的接线方式及向量图电压互感器的一次绕组为星形接线，每相电压维110/3kV。
二次绕组有四组，供计量回路1组，接线为星形接线，每相电压维0.1/3kV。
准确度级维0.2，输出容量为75V A；供测量用1组，接线为星形接线，每相电压为0.1/3kV，准确度级为0.5，输出容量为100V A。
供保护用的有2组，一组为星形接线，每相电压为0.1/3kV，准确度级为0.5，输出容量为100V A。
另一组为开口三角形接线，输出电压为0.1kV，准确度级为3P，输出容量为150V A。
接线图和向量图如下图所示。
a b c N ab c ‘a ‘x星形接线 开口三角形接线UaUb Uc UaUb Uc星形接线的向量图 开口三角形的向量图2、 开口三角形误接线分析2010年12月8日，姚家洲110kV 变电站#2主变工作结束，恢复送电，合上102开关，主变充电正常。
当推上110kV Ⅱ段母线电压互感器1522刀闸，PT 充电正常。
此时，合上110kV Ⅱ段母线电压互感器二次空气开关，#2主变高后备零序过压Ⅰ段保护动作，跳开102开关。
保护装置显示3U0=212.37V，测量测控屏装置高后备端子N600、L620两端电压为212V.如下图两端子间电压为220V经分析判断母线未发生接地, 现场检查母线P T端子箱后发现施工人员误将A相电压互感器的极性接反了，从而造成了三角形开口电达到212V。
三相电压互感器一、二次接线失误的分析(2)
核 ，投 电运行 后 ，将 会造 成 较大 的 失误 。 为避
＾
Ｂ
Ｃ
免此种现象的发生，现就容易产生的接线错误 加以分析，以求在工作 中及时发 现和纠正。以
计，只有一块指示正常，另外两块却指示为相 电压 ．但 反映 相 电压的表 计 则能 指示正 常。
（ ３ ）假设 高 压侧 出 现一 相或 二 相 线 圈接
反的情况 。二次侧测量线圈及开 口三角形线圈 会分别出现 图 ６ 、图 ７ 、图 ３和 图 ４的情形。
这里 就不 再详 细叙 述 。
素 以高质量 的真空泵设 备闻名 的总 部设 在美 国康 涅驮搭 州 Ｔ ｒ ｕ ｍｂ ｕ ｌ ｌ 市的纳 氏工程公 司正在 大规模开拓
田 ６
其在中华人 民共和国的业务 ，上 海蚺 氏真 空设备有 限 公司 已在上海市盒山 区戚立 由蚺氏提供 的真空 泵设 备的气体 流量范 围达 ｌ ５ ～３ ０ ０ ０ ０ ／ ｈ ．上海纳 氏将就 电力、造 纸、化工 等领 域所 用的靛环 式真空 泵技 术提 供 完善的销售、工 程检验 、调试 及整 机组装 的配 套服
如果有一相线圈接反，则会出现图 ６ 所示 的情 况；可 以看 出，Ｖ ；Ｖ ｂ ｃ —Ｖ 一Ｖ 。＝
。
田 ４ 兰 膏 二相接线育谩的矢量围
接 在测 量 侧 的 应 该 反 映 线 电 压 的 表
假设有二相线圈接反，则如图 ７所示，从
图 ７看 出 ，其 线 电 压 。 、 Ｖ 均 指示 数 值 为 相 电压 的数 值 ．只有 线 电压 ｙ 指示 正 常。
端子短接问题引起的开口三角电压异常故障分析
端子短接问题引起的开口三角电压异常故障分析摘要：某电站投运后，经常出现110kV母线开口三角电压越上限告警，而实际测量各相二次电压无异常。
通过分析开口三角电压原理，计算系统零序分量，排除多因素干扰，分析得出问题根源在于端子引线短接错误。
通过更改端子排短接线，该问题得到了彻底解决。
关键词：开口三角电压越上限零序一、开口三角电压概念开口三角形是电压互感器二次绕组的一种接法，指三相二次绕组按三角形接线连接，但在最后有一点不连接上，构成开口三角形。
正常情况下，三相电压幅值相等，相角相差120°，开口三角上没有电压，开口三角电压为0。
当发生系统单相接地时，电压互感器一次绕组就会有一相上电压为0，造成对应的二次绕组上电压也为0，则开口三角上就会出现电压。
通过检测开口三角上的电压，就可以知道高压系统是否有接地现象，这在系统上被称为“接地监察”。
当三相负载不平衡时，对应的二次绕组上电压也会相应降低，三相电压矢量和不为0，开口三角上也会出现电压。
保护装置在检测到开口三角电压达到限值时，认为发生了异常，装置发报警信号或者跳闸。
二、开口三角电压接线原理该电站110kV 系统是直接接地系统，其#4母线电容式电压互感器二次侧其中一组接成开口三角形式，如下图所示：由于中性点直接接地系统，当系统发生单相金属性接地时由于一次电压被强制为0V，二次侧绕组对应有一相为0V，三相矢量求和为100V 。
继电保护装置在检测到开口三角电压超过设定值时，结合其他电流电压关系，做出故障判断，进行动作。
三、实例分析某电站在运行一段时间后，经常出现110kV母线开口三角电压越上限报警并启动录波，故障录波装置所测量的二次电压值：Ua：59.89V, φ90.1°；Ub：59.80V, φ330.0°；Uc：59.88V, φ210.1°；3Uo：10.99V, φ18.8°。
为了验证故障录波装置显示值是否正确，利用两组数据进行验证。
电压互感器二次接线错误解析

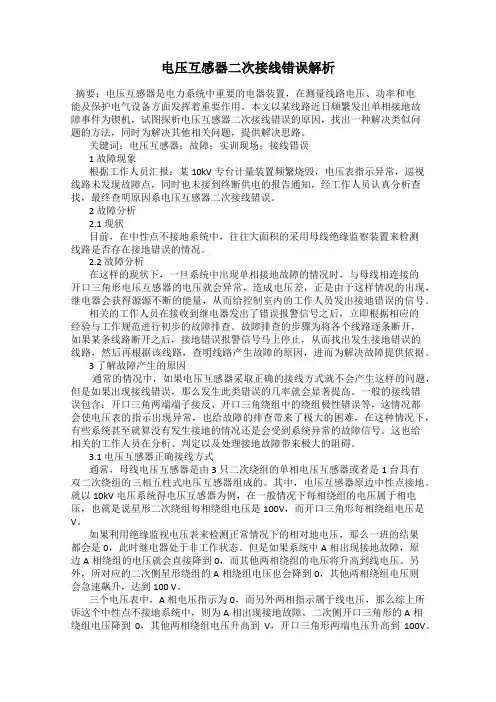

电压互感器二次接线错误解析摘要：电压互感器是电力系统中重要的电器装置，在测量线路电压、功率和电能及保护电气设备方面发挥着重要作用。
本文以某线路近日频繁发出单相接地故障事件为锲机，试图探析电压互感器二次接线错误的原因，找出一种解决类似问题的方法，同时为解决其他相关问题，提供解决思路。
关键词：电压互感器；故障；实训现场；接线错误1 故障现象根据工作人员汇报：某10kV专台计量装置频繁烧毁，电压表指示异常，巡视线路未发现故障点，同时也未接到终断供电的报告通知，经工作人员认真分析查找，最终查明原因系电压互感器二次接线错误。
2 故障分析2.1 现状目前，在中性点不接地系统中，往往大面积的采用母线绝缘监察装置来检测线路是否存在接地错误的情况。
2.2 故障分析在这样的现状下，一旦系统中出现单相接地故障的情况时，与母线相连接的开口三角形电压互感器的电压就会异常，造成电压差，正是由于这样情况的出现，继电器会获得源源不断的能量，从而给控制室内的工作人员发出接地错误的信号。
相关的工作人员在接收到继电器发出了错误报警信号之后，立即根据相应的经验与工作规范进行初步的故障排查。
故障排查的步骤为将各个线路逐条断开，如果某条线路断开之后，接地错误报警信号马上停止，从而找出发生接地错误的线路，然后再根据该线路，查明线路产生故障的原因，进而为解决故障提供依据。
3 了解故障产生的原因通常的情况中，如果电压互感器采取正确的接线方式就不会产生这样的问题，但是如果出现接线错误，那么发生此类错误的几率就会显著提高。
一般的接线错误包含：开口三角两端端子接反、开口三角绕组中的绕组极性错误等，这情况都会使电压表的指示出现异常，也给故障的排查带来了极大的困难，在这种情况下，有些系统甚至就算没有发生接地的情况还是会受到系统异常的故障信号。
这也给相关的工作人员在分析、判定以及处理接地故障带来极大的阻碍。
3.1 电压互感器正确接线方式通常，母线电压互感器是由3只二次绕组的单相电压互感器或者是1台具有双二次绕组的三相五柱式电压互感器组成的。
浅析电压互感器开口三角形接线错误的判断

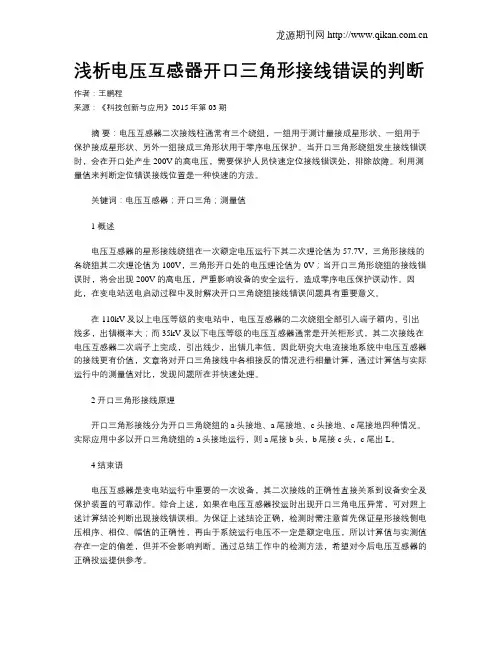

浅析电压互感器开口三角形接线错误的判断作者：王鹏程来源：《科技创新与应用》2015年第03期摘要：电压互感器二次接线柱通常有三个绕组，一组用于测计量接成星形状、一组用于保护接成星形状、另外一组接成三角形状用于零序电压保护。
当开口三角形绕组发生接线错误时，会在开口处产生200V的高电压，需要保护人员快速定位接线错误处，排除故障。
利用测量值来判断定位错误接线位置是一种快速的方法。
关键词：电压互感器；开口三角；测量值1 概述电压互感器的星形接线绕组在一次额定电压运行下其二次理论值为57.7V，三角形接线的各绕组其二次理论值为100V，三角形开口处的电压理论值为0V；当开口三角形绕组的接线错误时，将会出现200V的高电压，严重影响设备的安全运行，造成零序电压保护误动作。
因此，在变电站送电启动过程中及时解决开口三角绕组接线错误问题具有重要意义。
在110kV及以上电压等级的变电站中，电压互感器的二次绕组全部引入端子箱内，引出线多，出错概率大；而35kV及以下电压等级的电压互感器通常是开关柜形式，其二次接线在电压互感器二次端子上完成，引出线少，出错几率低。
因此研究大电流接地系统中电压互感器的接线更有价值，文章将对开口三角接线中各相接反的情况进行相量计算，通过计算值与实际运行中的测量值对比，发现问题所在并快速处理。
2 开口三角形接线原理开口三角形接线分为开口三角绕组的a头接地、a尾接地、c头接地、c尾接地四种情况。
实际应用中多以开口三角绕组的a头接地运行，则a尾接b头，b尾接c头，c尾出L。
4 结束语电压互感器是变电站运行中重要的一次设备，其二次接线的正确性直接关系到设备安全及保护装置的可靠动作。
综合上述，如果在电压互感器投运时出现开口三角电压异常，可对照上述计算结论判断出现接线错误相。
为保证上述结论正确，检测时需注意首先保证星形接线侧电压相序、相位、幅值的正确性，再由于系统运行电压不一定是额定电压，所以计算值与实测值存在一定的偏差，但并不会影响判断。
电压互感器开口三角接线的探讨
第38卷第3期电力系统保护与控制Vol.38 No.3 2010年2月1日 Power System Protection and Control Feb.1, 2010 电压互感器开口三角接线的探讨索保锋，王洪峰，闫志勇（郑州供电公司,河南 郑州 450006）摘要：介绍了在10 kV电网中，三只电压互感器开口三角接线的方法。
通过向量的叠加原理，阐述了辅助绕组额定电压分别为100/3 V的四只电压互感器开口三角接线，分析了它的合理性。
当三相PT辅助绕组同极性串接成三角形接线，第四只PT 的辅助绕组输出电压作为零序电压时，第四只PT的辅助绕组额定电压必须为100 V。
并由此探讨了由三只辅助绕组额定电压为100/3 V和一只辅助绕组额定电压为100 V构成的四只PT开口三角接线，并阐述它接线的合理性。
关键词: 电压互感器; 开口三角; 辅助绕组; 接线; 变比; 接地故障Study of open-delta wiring in the busbar voltage transformerSUO Bao-feng, WANG Hong-feng, YAN Zhi-yong(Zhengzhou Power Supply Company，Zhengzhou 450006，China)Abstract: This paper introduces the open-delta wiring of 3 PT in the 10 kV power system. It explores the open-delta wiring of four voltage transformers which rated voltage of assistant winding is 100/3V and analyzes its rationality based on vector superposition theory. The rated voltage of the forth PT’s assistant winding is must 100V when the three-phase assistant winding homopolar connects in series to the open-delta wiring and the output voltage of the forth PT’s assistant winding is regarded as zero-sequence voltage. At the same time, it discusses 4PT open-delta wiring which is made up of three assistant windings with 100/3V rated voltage and one assistant winding with 100V rated voltage, and elaborates the rationality of the wiring.Key words: voltage transformer; open-delta; assistant winding; wiring; transform ratio; earth malfunction中图分类号： TM451 文献标识码：B 文章编号： 1674-3415(2010)03-0130-030 引言在10 kV电网中，当发生单相接地，为避免引发铁磁谐振，造成PT烧坏，电压互感器普遍采用了4PT 接线的方法，实际上，在现场不同的变电站，使用的电压互感器变比不同，接线方式就有不相同的地方。
浅谈电压互感器开口电压
浅谈电压互感器开口三角电压摘要：电压互感器（PT）的开口三角电压回路对电力系统中的保护的正常运行起着重要作用，开口三角电压回路接线错误将会引起继电保护装置的误动作或拒动。
本文分析了电压互感器（PT）在直接接地系统和非直接接地系统中，发生故障时开口三角电压形成原理；总结了开口三角电压回路接线错误对继电保护的危害，并提出了防范措施以保证电网的安全稳定运行。
关键词：电压互感器；开口三角电压；接线错误；影响；防范措施；引言在电力系统中，PT是一二次系统的联络元件，能正确反映电气设备的运行情况。
其中PT的开口三角电压回路在电力系统的保护中至关重要，若其接线错误将导致保护的拒动或误动，严重危及电力系统的稳定可靠运行。
1. 相关概念：PT三相的三个二次绕组“da-dn”、“db-dn”、“dc-dn”，开口三角就是“da-dn”中的dn与“db-dn”中的db相连，“db-dn”中的dn与“dc-dn”中的dc相连，从“da-dn”中的da与“dc-dn”中的dn引出电压；这个没有完全闭合的三角形就是开口三角形，从这开口三角形引出的电压U△，就是开口三角电压。
开口三角形端电压等于三相对地电压的向量和的。
当三相对地电压平衡时，向量和等于零，开口电压理论上为零，但实际上因漏磁等因素的影响，一般开口电压不为零，而有几伏的不平衡电压。
当发生接地故障时，三相对地电压不平衡，于是开口电压不再为零。
由于一般二次仪表的正常运行电压最高是100V，为了达到这个目标，就将PT变比作成固定形式。
在非直接接地系统中，开口电压组额定电压作为100/3V，故PT的变比为（UN/√3）/（100/√3）/（100/3）V（UN为一次系统的额定电压）。
在中性点直接接地系统中，开口电压绕组额定电压作为100V，故PT的变比为（UN/√3）/（100/√3）/（100）V。
这样，无论是直接接地系统，还是非直接接地系统发生单相接地故障时（完全接地），开口电压都是100V。
电压互感器开口三角接线正确的重要性
电压互感器开口三角接线正确的重要性李兰民,吴晓蓓,肖 虎(黄龙滩电厂,湖北十堰 442005) [摘 要] 通过分析两起母线电压互感器开口三角形接线错误引起的保护不正确动作,从而说明在系统发生接地故障时电压互感器开口三角形接线正确的重要性。
[关键词] 电压互感器;开口三角形接线;重要性 [中图分类号]TM451 [文献标识码]A [文章编号]100623986(2005)0620061202Importance of Correct Connection of Voltage T ransformerwith Open2delta ConnectionL I Lan2min,WU Xiao2bei,XIAO Hu(H uanglongtan Power Plant,S hi y an H ubei442005,China)[Abstract]Thro ugh analyzing t he two cases of p rotection malf unction due to incorrect connection of open2delta connection of busbar voltage t ransformer,t he importance of correct connection of open2del2 ta connection when eart hing fault occurring in a power system was explained.[K ey w ords]voltage t ransformer;open2delta connection;importance 在电力系统中,电压互感器(P T)是一种仪用变压器,是一、二次系统的联络元件,因其能正确地反映电气设备的正常运行和故障情况,故在保护中的应用极其广泛。
当P T接线发生错误时往往会引起保护拒动或者误动,从而严重危害电力系统的安全运行。
总结开口三角电压互感器的零序电压问题
总结开口三角电压互感器的零序电压问题一、开口三角电压互感器简介在电力系统中，电压互感器是一种重要的电气设备，用于测量电网中的电压参数。
开口三角电压互感器是电力系统中常见的一种互感器类型，其特点是三个相位之间通过高压绕组直接相连，形成一个开口的三角形结构。
当电压发生变化时，互感器的次级绕组会感应出相应的电流，从而测量电压参数。
然而，在实际应用中，开口三角电压互感器常常会出现零序电压问题，给电力系统的安全稳定运行带来一定的影响。
二、零序电压问题的成因在电力系统中，零序电压是指三相电压的共模电压，通常由对地故障、绕组不平衡等原因引起。
而对于开口三角电压互感器来说，由于其特殊的结构和工作原理，往往会导致零序电压问题的出现。
具体表现为：1. 互感器绝缘老化、损坏等导致的零序电压漏损；2. 互感器接地方式不当引起的零序电压测量错误；3. 电力系统中的共模干扰引起的零序电压误差。
三、零序电压问题的影响零序电压问题对电力系统的影响不容忽视。
零序电压的存在会导致电力系统中的保护装置误动作或漏动作，影响系统的安全稳定运行。
零序电压的存在也会对互感器的测量精度造成一定的影响，影响系统的电气参数测量准确性。
四、解决零序电压问题的方法为解决开口三角电压互感器的零序电压问题，可以采取以下措施：1. 加强对互感器绝缘状态的监测和检测，确保互感器的绝缘性能符合要求；2. 优化互感器的接地方式，减小零序电压的影响；3. 在系统设计和运行中加强对共模干扰的控制，降低零序电压的产生。
五、个人观点和理解总体来说，开口三角电压互感器的零序电压问题是一个复杂而又常见的技术难题。
解决这一问题需要综合应用电气、电子等多学科知识，通过理论分析和实际调试相结合的方式，找出根本原因并制定有效的解决方案。
只有这样，才能保证电力系统的安全稳定运行，同时提高互感器的测量准确性。
总结回顾：在本文中，我们针对开口三角电压互感器的零序电压问题展开了全面的评述。
关于电压互感器开口三角接线正确性的探讨
关于电压互感器开口三角接线正确性的探讨【摘要】通过一个电压互感器开口三角接线错误引起的保护误动的案例来说明电压互感器开口三角接线正确性对电网安全运行的重要性，最后提出了验证电压互感器开口三角回路正确性需要注意的一些问题。
【关键词】电压互感器开口三角接线为了保证电力系统的安全稳定运行，确保电力设备在发生电网故障、自然灾害如雷击过电压等故障时能快速隔离故障，电网设备都需要装设各式各样的保护装置。
而利用检测电压互感器开口三角的电压，就能知道电网运行是否正常，对于快速切除故障，提高运行稳定性是很重要的一个判断条件。
1 电压互感器的基本知识1.1 电压互感器的作用电压互感器将高电压按比例转换成低电压，即100V或57.7V，电压互感器一次侧接在一次系统，二次侧接测量仪表、继电保护等；主要是电磁式的（电容式电压互感器应用广泛），另有非电磁式的，如电子式、光电式。
1.2 电压互感器的开口三角（1）电压互感器三相一般有三个二次绕组，一组用作保护电压，一组用作计量电压，另外一组用作开口三角电压，开口三角电压绕组由三个二次绕组：A 相“a-x”、B相“b-x”、C相“c-x”组成。
开口三角就是A相“a-x”的x与B相“b-x”的b相连，“b-x”中的x与C相“c-x”的c相连，从A相“a-x”的a与C相“c-x”x引出线，测得的电压就是所谓的二次侧开口三角电压。
（2）正常情况下，开口三角上电压为0，当发生系统单相接地时，电压互感器一次绕组就会有一相上有电压降，造成对应的二次绕组上也有电压降，则开口三角上就会出现电压。
通过检测开口三角上的电压，就可以知道高压系统是否有接地现象。
2 电压互感器开口三角接线2.1 电压互感器开口三角接线的要求为了便于测量各相开口电压，电压互感器的三相绕组a-x、b-x、c-x应分别用电缆引至PT端子箱，然后首尾短接，即：A相“a-x”的x与B相“b-x”的b相连，“b-x”中的x与C相“c-x”的c相连。
电压互感器 三角形缺角的原因
电压互感器是一种广泛应用于电力系统中的重要电气设备，它扮演着测量和监测电力系统中电压的关键角色。
而在实际应用中，我们有时候会遇到电压互感器的三角形缺角问题。
那么，为什么会出现这个问题呢？接下来，让我们深入探讨一下电压互感器三角形缺角的原因及解决方法。
1. 什么是电压互感器？电压互感器是一种专门用于测量电力系统中电压的电气设备。
它通过感应作用将高压侧的电压变换成与之成一定比例的低压信号输出，以便测量、监测和保护电力系统。
在电网运行中，电压互感器扮演着至关重要的角色，它直接关系到电力系统的安全稳定运行。
2. 电压互感器的三角形缺角现象在实际使用中，有时候会发现电压互感器的输出信号呈现出三角形缺角的现象。
也就是说，输出的信号波形中呈现出明显的缺角，这会对信号的准确性和稳定性造成影响，进而影响到电力系统的运行。
3. 原因分析造成电压互感器三角形缺角的原因可能有很多，主要包括以下几点： 3.1 电压互感器自身问题在电压互感器的制造、安装和运行过程中，可能会存在一些问题，比如内部元件损坏、接线不良、绝缘老化等，这些因素都可能导致电压互感器输出信号的异常。
3.2 外部环境影响电压互感器所处的环境也会对其输出信号产生影响，比如电磁干扰、温度变化、湿度等因素都可能导致信号的失真和不稳定。
4. 解决方法针对电压互感器三角形缺角的问题，我们需要采取相应的解决方法，主要包括以下几点：4.1 定期检测维护对电压互感器进行定期检测和维护，及时发现并解决存在的问题，保证其正常运行。
4.2 加强环境保护在安装电压互感器时，加强对其周围环境的保护，减少外部环境对其的影响。
5. 个人观点作为一名电力系统工程师，我个人认为电压互感器的正常运行对于电力系统的稳定性至关重要。
在实际工作中，我们需要高度重视电压互感器的运行状态，定期进行检测维护，并加强对其周围环境的保护，以确保其输出信号的准确性和稳定性。
总结回顾：在本文中，我们主要讨论了电压互感器三角形缺角的原因及解决方法。
PT开口三角电压异常分析
厦门ABB 开关有限公司ABB Xiamen Switchgear Co., Ltd. 三峡浸水湾35kv PT 开口三角侧电压偏低原因分析及处理建议文 件 号： Q-500065246-A01 页码： 共 6页起草：刘志祥审 核： 批 准： 日 期： 2010-08-30一、项目概述长江三峡浸水湾变电站35kv项目，采用UnigearZS3.2开关柜，对应ABB工程号500065246，数量10台；该项目于2009年12月底正式送电，一直处于空载运行状态；主母线电流1250A 。
二、问题概况2010年7月2日传真函（如下）7月24日传真函（如下）三、现场调查接到客户反馈后， ABB售后服务人员立即赶赴现场对故障情况进行检查。
PT型号及参数：JDZX11-35R；大连一互；1S1，2S2 0.2级,额定输出45VA；da,dn 6P级 额定输出100VA，极限输出600VA ；检查PT手车二次线及接地，接线正确。
随后分步排查，模拟B相断线，抽出高压保险，拆除PT二次回路负载，摇进PT手车，从端子上测量三相电压，显示A相59V，B相0V，C相59V，开口三角34V ；进一步恢复A、B、C三相二次接线，保留开口三角接线断开，测量电压显示A相59V，B相0V，C相59V，开口三角34V，属正常；再恢复开口三角，只拆除消谐电阻接线，再次测量，电压显示A相59V，B相0V，C相59V，开口三角34V；最后再恢复消谐电阻接线，测量显示为A相59V，B相50V，C相58V，开口三角6V 。
初步结论： PT二次电压异常是由于开口三角并联的消谐电阻引起，属正常现象。
四、 原因分析及处理建议4.1 对现场反馈“缺相PT二次侧电压下降较少，开口三角电压抬升较低”的原因分析：●电网三相电压平衡运行时，根据PT变比可知，PT二次侧的各相电压为57.7V, 线电压为100V ; PT二次侧开口三角绕组头尾相连（单独绕组电压为100/3 =33.3V），电压矢量和为0V ; 当电压互感器一次熔丝出现熔断或缺相，就会导致三相电压不平衡，引起开口三角电压抬高；●为何缺A相PT对应二次侧Y形绕组出口电压会有50V ？ 这是由于A相PT熔丝被拿掉（缺相）会导致二次绕组开口三角的平衡被打破；此时正常运行的另外2相PT的三角接法绕组可以等效为一个电压源，将矢量叠加的电压施加到消谐电阻R1和缺相PT的三角接法绕组La上。
一起10kV母线电压互感器二次开口三角形短路的故障分析
流过超过额定电流数倍的大电流，而一次绕组电阻电阻较大，电流
增大时间，发热严重，铁损也增大，绕组及铁心发热使片间绝缘熔
化，使涡流损耗急剧增加，形成恶性循环，最终导致电压互感器烧
损。
（2）从现场检查情况第④条分析判断：微机消谐装置未动作，
说明并非电网高频谐波引起谐振。
（3）从现场检查情况第⑤-⑦及第⑨条可以说明故障点在 PT 二
电力科技
一起 10kV 母线电压互感器二次开口三角形短路的 故障分析
陈桂徐
国网福建沙县供电有限公司，福建 沙县 365500
摘要：某 35kV 变电站 10kVⅠ段母线电压互感器在一年内共损坏两次，本文针对第二次故障原因进行分析，判定故障原因为某出线间 隔保护装置开口电压接入线接线错误，导致电压互感器二次开口三角形短路，当系统单相接地时绕组和铁芯发热令电压互感器一次绝缘被 破坏，造成了电压互感器多次被烧毁的事故，最后提出电压互感器投运验收过程需注意的一些问题。
后来，经过认真分析研究，以上故障原因都是由于整流系统工 作时存在换相时动作，这个动作造成的相间瞬间短路，这个瞬时的 超大短路电流会引起的电压凹陷波。为了解决这个问题，应在系统 的低压进线侧安装电抗器。同时，把有源滤波器保护复位信号引至 控制室，与系统连接，确保该谐波治理设备的可靠投入。
经过以上的处理，该有源滤波器得以正常运行，没有出现任何 问题。正常运行后的有源滤波器产生的效益如下：
现异常。
⑩ 现场试验数据（测量直阻）：(单位：欧姆）
相别
1a-1n
2a-2n
da-dn
一次侧
A
0.015
0.076
0.091
860
B
0.021
0.745
PT开口三角电压异常分析
PT开口三角电压异常分析开口三角电压异常是电力系统中一种常见的故障现象，通常是由于电力系统中的电源故障或设备故障引起的。
当系统中出现开口三角电压异常时，会导致系统的运行不稳定，甚至可能对设备造成损坏。
因此，及时发现和解决开口三角电压异常是保障电力系统安全稳定运行的重要任务之一开口三角电压异常通常表现为三相电压之间存在较大的不平衡，其中一相电压明显偏低，而其他两相电压则保持在正常范围内。
这种情况通常会导致设备的不正常工作或者损坏，所以需要及时进行分析和处理。
首先，需要利用电力系统监测设备对系统进行实时监测，及时发现系统中可能存在的开口三角电压异常。
监测设备可以通过采集系统中各个节点的电压和电流数据，并利用这些数据进行分析和判断系统是否存在异常情况。
如果监测设备检测到系统中存在开口三角电压异常，需要及时向运行人员发出警报，并协助运行人员进行故障定位和处理。
在确定系统中存在开口三角电压异常后，需要进行详细的分析以确定异常的原因。
可能的原因包括电源故障、设备故障、负载不平衡等。
首先，需要检查系统的电源情况，确保电源供应正常。
如果确定电源正常，那么需要继续检查系统中的设备情况，包括变压器、开关设备、线路等，确保设备运行正常。
另外，还需要检查系统中的负载情况，确保系统中各个负载间的平衡性。
在确定了开口三角电压异常的原因后，需要采取相应的措施对异常进行处理。
对于电源故障或设备故障引起的异常，通常需要及时更换或修复故障设备，以恢复系统的正常运行。
对于负载不平衡引起的异常，可以通过调整负载，在系统中实现负载平衡，从而减少开口三角电压异常的发生。
此外，为了防止系统中的开口三角电压异常发生，可以通过定期对电力系统进行检测和维护，确保系统中的设备正常运行。
另外，也可通过安装保护装置来监测系统中的电压和电流情况，及时发现异常并采取措施处理。
总的来说，开口三角电压异常是电力系统中常见的故障现象，需要及时发现和处理，以保障系统的安全稳定运行。
电压互感器接线错误导致保护误动的分析
测量和保护等的二次回路 电源 ， 在正常工作时二 次绕组近似 于开路状态 ， 所以， 正常运行中的电压互感器二
次侧 不 允 许 短 路 。
关键 词
电压 互 感器 ； 次接 线 ； 障 ； 二 故 中性 点接 地
中图分 类 号 ： Ｍ ５ 文献标 识 码 ： Ｔ ４１ Ｂ 文章编 号 ： ０ ８ ０ ９ （０ ２ ０ — ０ ９ Ｏ １ ０ — ８９ ２１ ）４ ０２ 一 ２
与Ｔ Ｖ相连再接地 ， 也就是我们常说的发电机中性
点 经高 阻接 地 。
２２ 现场检 查 ．
天辰 电 厂有 ＃ 、８ ｛ 、１ ７ ＃ 、９＃ ０四台 １５ 机 组 于 ｝ ｝ ３ＭＷ ２０ 年底 全部 投 人并 网发 电运 行 ， 次 主接线 为 双 ０８ 一 母双分段 ； 四条 母 线 、 两个 母 联 、 两个 分 段 ， 台机 四 组各 接与 不 同母 线 ； 常运 行方 式 为 四条母 线 并 列 正
为封 闭母 线 上 积雪 融化 而 造成 的单相 弧 光接 地 ， 且 接 地 点位 于发 电机 机 端 与 主 变 压 器之 间 的封 闭母
１ 故 障现 象 ２ １ 年 ２ ６日２ ５ 分 ４ 秒 ， 辰 电 厂＃ 机 ０１ 月 时 １ ６ 天 ８ 组 发 变 组保 护 Ａ、 “ 电机 匝 间保 护动 作 ” Ｂ柜 发 Ａ柜
４ 结 束语
内部短路 ， 三相机端对 中性点 的电压不再平衡 ， 因
为 机 端 电压 互 感 器 中性 点 与 发 电 机 中性 点 直 接 相 连 且 不 接 地 ， 以 互 感 器 开 口三 角 绕 组 输 出 纵 向 所 ３ 。保 护判 据 为 ： Ｕ，
１Ｕቤተ መጻሕፍቲ ባይዱ ＞ ３ ｌ Ｕｓ ｔ ｅ
利用测量值判断电压互感器开口三角形接线错误
.devreser sthgir llA .esuoH gnihsilbuP cinortcelE lanruoJ cimedacA anihC 0102-4991 ©
。 反接 相 C 为 定 认 可 , 时 V 752 = cLU , V 632 = b LU ; 反接 相 B 为 定认可 , 时 V 632 = cLU , V 752 = b LU : 如 。 相误错线接为者大值数即, 断判行进 小大值数其据根, 出测部全值的cLU 和b LU 压电的点
.devreser sthgir llA .esuoH gnihsilbuP cinortcelE lanruoJ cimedacA anihC 0102-4991 ©
)成连பைடு நூலகம் : 辑编任责 (
。析
。 V 7 . 9 = cU 、 V 9 . 91 = a U 有 应, 时 )237 . 1 × V 5 . 95 ( V 1 . 301 = b U 当, 中组绕形角 三口开在出算换可, V 6 . 5 = c U 、 V 5 . 11 = a U 、 V 5 . 95 2 .2 = b U 值 压 电 组 绕 次 二 形 星 的 时 相 B 送 据根 。 能可的反接有都 相两 C 、 B 即。 )值测实近靠较 ( V 6 . 301 = V 9 . 81 - V 3 .1 .2 1 . 02 + V 4 . 201 = NLU 有会便, 反接相 C 是若 。 )值测实近靠最 ( V 2 . 101 = V 9 . 81 + V 2 .1 .2 1 . 02 - V 4 . 201 = NLU 有会便, 反接相 B 是若 。 )值测实足满不 ( V 4 . 36 = V 9 . 81 - V 1 .1 .2 1 . 02 - V 4 . 201 = NLU 有会便, 反接相 A 是若 。 V 9 . 81 = c U 、 V 1 . 02 = b U 有应时 V 4 . 201 =
浅析电压互感器开口三角形接线错误的判断
浅析电压互感器开口三角形接线错误的判断
王鹏程
【期刊名称】《科技创新与应用》
【年(卷),期】2015(000)003
【摘要】电压互感器二次接线柱通常有三个绕组，一组用于测计量接成星形状、一组用于保护接成星形状、另外一组接成三角形状用于零序电压保护。
当开口三角形绕组发生接线错误时，会在开口处产生200V的高电压，需要保护人员快速定位接线错误处，排除故障。
利用测量值来判断定位错误接线位置是一种快速的方法。
【总页数】2页(P12-12,13)
【作者】王鹏程
【作者单位】国网晋中供电公司，山西晋中 030600
【正文语种】中文
【相关文献】
1.一起35kV母线电压互感器二次开口三角形短路的故障分析
2.一种电压互感器开口三角形错误接线的故障分析
3.电压互感器开口三角形错误接线故障分析
4.电压互感器接线错误影响系统单相接地时的正确判断
5.电压互感器开口绕组接线错误导致电压异常的分析
因版权原因，仅展示原文概要，查看原文内容请购买。
一起35kV母线电压互感器二次开口三角形短路的故障分析
一起35kV母线电压互感器二次开口三角形短路的故障分析摘要：某35kV变电站站10kVⅡ段母线电压互感器在一年内共损坏四次，本文对事故原因进行分析，判定故障原因为微机消谐装置的可控硅在工作中被击穿，导致电压互感器二次开口三角形短路，当系统单相接地时绕组和铁芯发热令电压互感器一次绝缘被破坏，造成了电压互感器多次被烧毁的事故，最后提出了给微机消谐装置加入保护环节的解决方案。
关键词：电压互感器；二次短路；可控硅；故障分析1.事故概况某35kV变电站10kVⅡ段母线电压互感器在一年的时间内共损坏四次。
Ⅱ母电压互感器第一次烧毁时，电压互感器二次绕组及接线情况良好，一次引线处绝缘情况良好，缺陷部位主要集中在铁芯。
电压互感器第二次烧毁时，电压互感器损坏情况与第一次大致相同，主要集中在铁芯。
对故障电压互感器进行解体后，发现其一次绕组存在熔断现象，一次绕组绝缘被破坏，内部环氧树脂绝缘烧蚀严重。
电压互感器第三次烧毁时电压互感器一次侧熔断器被熔断，B相熔断器因高温炸裂，电压互感器状态与前两次相似。
更换不同厂家的大容量电压互感器，使用9个月后该站10kVⅡ母电压互感器第四次被烧毁。
总结四次故障特点，其每次故障情况类似。
电压互感器铁芯在高温下片间绝缘溶化，内部热击穿，一次保险管炸裂，二次部分接线被烧熔。
Ⅱ母电压互感器前三次均采用相同型号规格产品，型号为JDZJ-10，容量40V A，电压互感器烧毁时间间隔较短。
第四次更换了大容量电压互感器，运行9个月后电压互感器烧毁。
前三次经检查，排除了二次短路、消谐器损坏等原因，怀疑为产品质量问题，但第四次选用的大容量和不同厂家的产品，电压互感器依然烧毁。
2.事故原因分析从历次烧损的情况可以确定，故障为发热导致，且为一次绕组和铁芯发热，故障时电压互感器铁心饱和，一次绕组流过超过额定电流数倍的大电流，而一次绕组电阻电阻较大，电流增大时间，发热严重，铁损也增大，绕组及铁心发热使片间绝缘熔化，使涡流损耗急剧增加，形成恶性循环，最终导致电压互感器烧损。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浅析电压互感器开口三角形接线错误的判断
电压互感器二次接线柱通常有三个绕组，一组用于测计量接成星形状、一组用于保护接成星形状、另外一组接成三角形状用于零序电压保护。
当开口三角形绕组发生接线错误时，会在开口处产生200V的高电压，需要保护人员快速定位接线错误处，排除故障。
利用测量值来判断定位错误接线位置是一种快速的方法。
标签：电压互感器；开口三角；测量值
1 概述
电压互感器的星形接线绕组在一次额定电压运行下其二次理论值为57.7V，三角形接线的各绕组其二次理论值为100V，三角形开口处的电压理论值为0V；当开口三角形绕组的接线错误时，将会出现200V的高电压，严重影响设備的安全运行，造成零序电压保护误动作。
因此，在变电站送电启动过程中及时解决开口三角绕组接线错误问题具有重要意义。
在110kV及以上电压等级的变电站中，电压互感器的二次绕组全部引入端子箱内，引出线多，出错概率大；而35kV及以下电压等级的电压互感器通常是开关柜形式，其二次接线在电压互感器二次端子上完成，引出线少，出错几率低。
因此研究大电流接地系统中电压互感器的接线更有价值，文章将对开口三角接线中各相接反的情况进行相量计算，通过计算值与实际运行中的测量值对比，发现问题所在并快速处理。
2 开口三角形接线原理
开口三角形接线分为开口三角绕组的a头接地、a尾接地、c头接地、c尾接地四种情况。
实际应用中多以开口三角绕组的a头接地运行，则a尾接b头，b 尾接c头，c尾出L。
4 结束语
电压互感器是变电站运行中重要的一次设备，其二次接线的正确性直接关系到设备安全及保护装置的可靠动作。
综合上述，如果在电压互感器投运时出现开口三角电压异常，可对照上述计算结论判断出现接线错误相。
为保证上述结论正确，检测时需注意首先保证星形接线侧电压相序、相位、幅值的正确性，再由于系统运行电压不一定是额定电压，所以计算值与实测值存在一定的偏差，但并不会影响判断。
通过总结工作中的检测方法，希望对今后电压互感器的正确投运提供参考。
参考文献
[1]申晓平，张金龙，王世伟，等.电压互感器开口二次出现异常情况的处理
方法[A].超高压送变电施工技术信息网第十四届全网大会技术交流论文集[C].2010：194-196.
[2]王军.利用测量值判断电压互感器开口三角形接线错误[J].电力建设，2002，23（3）：39-41.。
