电脑主板接口图解

主板内存插槽、扩展插槽及磁盘接口：DDR2内存插槽DDR3内存插槽内存规范也在不断升级，从早期的SDRAM到DDR SDRAM，发展到现在的DDR2与DDR3，每次升级接口都会有所改变，当然这种改变在外型上不容易发现，如上图第一副为DDR2，第二幅为DDR3，在外观上的区别主要是防呆接口的位置，很明显，DDR2与DDR3是不能兼容的，因为根本就插不下。

内存槽有不同的颜色区分，如果要组建双通道，您必须使用同样颜色的内存插槽。

目前，DDR3正在逐渐替代DDR2的主流地位，在这新旧接替的时候，有一些主板厂商也推出了Combo主板，兼有DDR2和DDR3插槽。

主板的扩展接口，上图中蓝色的为PCI-E X16接口，目前主流的显卡都使用该接口。

白色长槽为传统的PCI接口，也是一个非常经典的接口了，拥有10多年的历史，接如电视卡之类的各种各样的设备。

最短的接口为PCI-E X1接口，对于普通用户来说，基于该接口的设备还不多，常见的有外置声卡。

有些主板还会提供迷你PCI-E接口，用于接无线网卡等设备SATA2与IDE接口横向设计的IDE接口，只是为了方便理线和插拔SATA与IDE是存储器接口，也就是传统的硬盘与光驱的接口。

现在主流的Intel主板都不提供原生的IDE接口支持，但主板厂商为照顾老用户，通过第三方芯片提供支持。

新装机的用户不必考虑IDE设备了，硬盘与光驱都有SATA版本，能提供更高的性能。

SATA3接口SATA已经成为主流的接口，取代了传统的IDE，目前主流的规范还是SATA 3.0Gb/s，但已有很多高端主板开始提供最新的SATA3接口，速度达到6.0Gb/s。

如上图，SATA3接口用白色与SATA2接口区分。

主板其他内部接口介绍：4PIN CPU供电接口8PIN CPU供电接口随着CPU的功耗的升高，单靠CPU接口的供电方式已经不能满足需求，因此早在Pentium 4时代就引入了一个4PIN的12V接口，给CPU提供辅助供电。

在服务器平台，由于对供电要求更高，所以很早就引入更强的8PIN 12V接口，而现在一些主流的主板也使用了8PIN CPU供电接口，提供更大的电流，更好保证CPU的稳定性。

这就产生疑问了，一些电源只提供4PIN接口，没提供8PIN，两者能兼容吗？答案是可以的，如果电源上只有4PIN 12V接口，接在8PIN的主板上是完全没问题的，该接口使用放呆设计，只有一边可以接入。

另外虽然有4PIN转8PIN的转接线，但由于是同一条线路输出，转接与否效果是完全一样的。

CPU风扇接口Intel从915主板芯片就开始引入了4PIN风扇接口，比起传统的3PIN，该接口最大的改进是支持PWM温度控制，可根据CPU的温度对风扇进行调速，用户可以在BIOS设置这个温度的范围，使散热效能和风扇噪音处于一个平衡点。

机箱接线位上图彩色的针脚位是机箱接线部分。

接线时注意正负位，一般黑色/白色为负，其他颜色为正。

其中PW表示电源开关，RES表示重启键，HD表示硬盘指示灯、PWR_LED表示电源灯，speak表示PC喇叭。

MSG表示信息指示灯，与机箱的HD_LED相连来表现IDE，或SATA总线是否有数据通过。

24pin主板供电接口及其他目前ATX主板的最新规范是ATX 12V 2.31，从ATX 12V 2.0开始，采用了双12V供电设计，主板的电源接口就从传统的20PIN升级为24PIN，兼容传统的20PIN电源。

因为显卡的功耗越来越大，需要外接12V电源供电，为避免大功耗显卡和CPU抢电压而设计12V供电方案，多出的4PIN主要是为PCI-E显卡供电的。

如果不是用大功耗显卡，只接20PIN也是没问题的。

另外LPT与FDD接口基本已经淘汰，普通用户不需要用到。

前/后置接口接线处图中的黄色接口是前/后置USB接口的接线处，在高端的主板上还提供了人性化的设计，能避免接错线而烧毁主板，一般用户在接该线时，可以参考主板说明书。

两端白色的是COM口和IEEE 1394接口。

主板外部接口介绍：整合主板的外部接口VGA、DVI和HDMI都是视频接口，用于连接显示器。

VGA是传输模拟信号，DVI和HDMI能传输数字信号，支持1080P全高清视频。

与DVI相比，HDMI主要优势是能够同时传输音频数据，在视频数据的传输上没有差别。

另外，还有一种新兴的视频接口叫“DisplayPort”接口，简称DP接口，同样能够传输音频。

上图中还有一个光纤音频接口，很多朋友仅知道是光纤接口，但不知做什么用的，是否能插光纤网线？答案是否定的。

该接口仅为高端音频设备传输音频信号。

e-SATA并不是一种独立的外部接口技术标准，简单来说e-SATA就是SATA的外接式界面，拥有e-SATA接口的电脑，可以把SATA设备直接从外部连接到系统当中，而不用打开机箱，但由于e-SATA本身并不带供电，因此也需要SATA设备也需要外接电源，这样的话还是要打开机箱，因此对普通用户也没多大用处。

e-SATA上面是IEEE 1394接口，IEEE 1394接口最大的优势是接口带宽比较高，其在生活中应用最多是高端摄影器材，这部分应用人群本来就少；加上更多用户采用USB接口来传输储存卡上的数据。

因此，对于绝大部用户来说，IEEE 1394接口也很少用上。

USB 2.0与e-SATA结合的USB PLUS接口请注意，上图的下端两个接口并不是e-SATA，而是USB 2.0与e-SATA结合的USB PLUS接口，外观上比e-SATA更厚点。

USB PLUS接口是爱国者2009年发布的，目的是解决e-SATA没有提供供电的缺陷。

USB PLUS原理图通过与USB接口结合，获得5V供电和3.0GB/s的传输速度。

同时，它也可以单独接USB接口或e-SATA接口，十分灵活，因此如今也很受欢迎。

非整合主板的外部接口众所周知，USB 2.0的理论速度是480Mbps，而SATA2接口也已经是3Gbps，USB 2.0早已成技术瓶颈。

而USB 3.0的理论速度是4.8Gbps，也就是说性能提升了10倍。

目前一些主板厂商已经推出了多款带USB 3.0接口的主板，价格比普通的仅贵50元左右。

但由于刚起步，目前支持USB 3.0的设备还很少，现在对普通用户来说还意义不大。

基本被淘汰的打印机LPT接口和COM接口仍存在一些主板上另外，从有些主板上我们还能看到LPT并行接口（图中很长的粉红色接口）和COM 串行接口（9针绿色接口）。

串行接口，简称串口，也就是COM接口，是采用串行通信协议的扩展接口。

并行接口，简称并口，也就是LPT接口，是采用并行通信协议的扩展接口。

这两个接口的功能基本上已经被USB所取代，普通用户没必要用到。

音频接口：最后我们来看下音频接口部分，它的定义如下表所示：接口2声道4声道6声道8声道蓝色声道输入声道输入声道输入声道输入绿色声道输出前置扬声器输出前置扬声器输出前置扬声器输出粉红色麦克风输入麦克风输入麦克风输入麦克风输入橙色中置和重低音中置和重低音黑色后置扬声器输出后置扬声器输出后置扬声器输出灰色侧置扬声器输出而需要注意的一点是，目前主流主板集成的多声道声卡，想要打开多声道模式输出功能，必需先要正确安装音频驱动后，再加以正确设置，才能获得多声道模式输出。

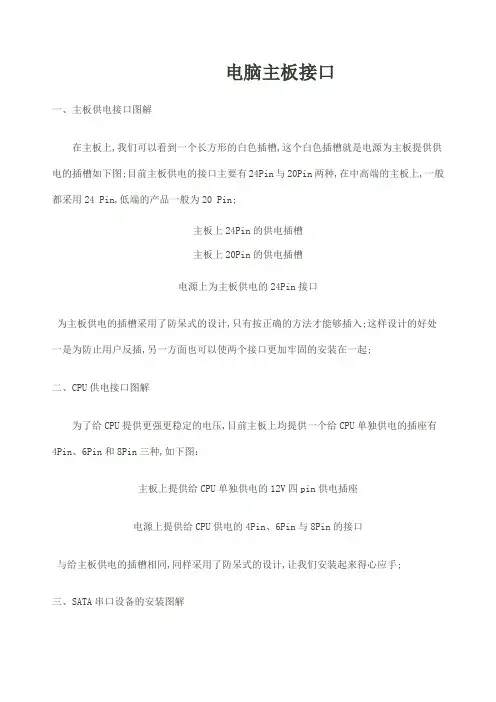

主板接口图解一、主板供电接口图解在主板上，我们可以看到一个长方形的白色插槽，这个白色插槽就是电源为主板提供供电的插槽（如下图）。

目前主板供电的接口主要有24Pin与20Pin 两种，在中高端的主板上，一般都采用24 Pin，低端的产品一般为20 Pin。

主板上24Pin的供电插槽主板上20Pin的供电插槽电源上为主板供电的24Pin接口为主板供电的插槽采用了防呆式的设计，只有按正确的方法才能够插入。

这样设计的好处一是为防止用户反插，另一方面也可以使两个接口更加牢固的安装在一起。

二、CPU供电接口图解为了给CPU提供更强更稳定的电压，目前主板上均提供一个给CPU单独供电的插座（有4Pin、6Pin和8Pin三种），如下图：主板上提供给CPU单独供电的12V四pin供电插座电源上提供给CPU供电的4Pin、6Pin与8Pin的接口与给主板供电的插槽相同，同样采用了防呆式的设计，让我们安装起来得心应手。

三、SATA串口设备的安装图解SATA串口由于具备更高的传输速度渐渐替代PATA并口成为当前的主流，目前大部分的硬盘都采用了串口设计。

主板上的SATA接口如下图：以上两幅图片都是主板上提供的SATA接口，但是“模样”不太相同。

下面的那张图中的SATA接口四周设计了一圈保护层，这样对接口起到了很好的保护作用，现在一些大品牌的主板上一般会采用这样的设计。

SATA接口的安装也相当的简单，接口采用防呆式的设计，方向反了根本无法插入。

如下图：另外需要说明的是，SATA硬盘的供电接口也与普通的四针梯形供电接口有所不同，下图分别是SATA供电接口与普通四针梯形供电接口对比。

SATA硬盘供电接口普通四针梯形供电接口四、PATA（IDE）并口设备的安装图解PATA并口目前并没有在主板上消失，即便是在不支持并口Intel 965芯片组中，主板厂家也额外提供一块芯片来支持PATA并口，这是因为目前的大部分光驱依旧采用PATA接口。

见下图：主板上的两条PATA接口同样是防呆式的设计，主板上PATA接口外侧中部的一个缺口，而在PATA数据线上一侧的中部有一个凸出来的部分，这两部分正确结合后才能顺利插入，方向反了也无法安装。

在一些早期主板上还会看到一个上图中那样的插槽，样子与并口PATA插槽相似，但略短，这便是软驱插槽，虽然目前软驱已很少有人使用了，但在一些主板上依旧能够见到。

五、主板上的扩展前置USB接口图解目前，USB成为日常使用范围最多的接口，大部分主板提供了高达8个USB 接口，但一般在背部的面板中仅提供四个，剩余的四个需要我们安装到机箱前置的USB接口上，以方便使用。

目前主板上均提供前置的USB接口，见下图：以上图为例，这里共有两组USB接口，每一组可以外接两个USB接口，分别是USB4、5与USB6、7接口，总共可以在机箱的前面板上扩展四个USB接口（当然需要机箱的支持，一般情况下机箱仅接供两组前置的USB接口，因此我们只要接好一组即可）。

上图是机箱前面板前置USB的连接线，其中VCC用来供电，USB2-与USB2+分别是USB的负正极接口，GND为接地线。

在连接USB 接口时大家一定要参见主板的说明书，仔细的对照，如果连接不当，很容易造成主板的烧毁。

下图是主板与USB接口的详细连接方法：为了方便用户的安装，很多主板的USB接口的设置相当的人性化，如下图：可以看到，上图的USB接口有些类似于PATA接口的设计，采用了防呆式的设计方法，大家只有以正确的方向才能够插入USB 接口，方向不正确是无法接入的，大大的提高了工作效率，同时也避免因接法不正确而烧毁主板的现象。
