双馈式风力发电机剖析

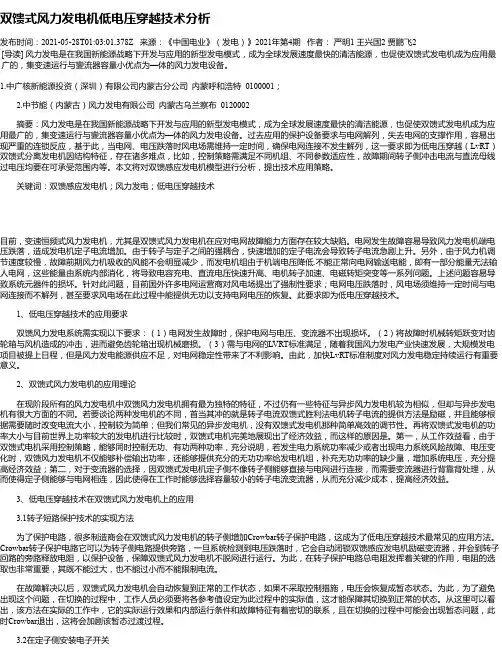

双馈式风力发电机低电压穿越技术分析
双馈式风力发电机低电压穿越技术分析发布时间:2021-05-28T01:03:01.378Z 来源:《中国电业》(发电)》2021年第4期作者:严明1 王兴国2 贾鹏飞2 [导读] 风力发电是在我国新能源战略下开发与应用的新型发电模式,成为全球发展速度最快的清洁能源,也促使双馈式发电机成为应用最广的,集变速运行与變流器容量小优点为—体的风力发电设备。
1.中广核新能源投资(深圳)有限公司内蒙古分公司内蒙呼和浩特 0100001;2.中节能(内蒙古)风力发电有限公司内蒙古乌兰察布 0120002摘要:风力发电是在我国新能源战略下开发与应用的新型发电模式,成为全球发展速度最快的清洁能源,也促使双馈式发电机成为应用最广的,集变速运行与變流器容量小优点为—体的风力发电设备。
过去应用的保护设备要求与电网解列,失去电网的支撑作用,容易出现严重的连锁反应,基于此,当电网、电压跌落时风电场需维持一定时间,确保电网连接不发生解列,这一要求即为低电压穿越(LvRT)双馈式分离发电机因结构特征,存在诸多难点,比如,控制策略需满足不同机组、不同参数适应性,故障期间转子侧冲击电流与直流母线过电压均要在可承受范围内等。
本文将对双馈感应发电机模型进行分析,提出技术应用策略。
关键词:双馈感应发电机;风力发电;低电压穿越技术目前,变速恒频式风力发电机,尤其是双馈式风力发电机在应对电网故障能力方面存在较大缺陷。
电网发生故障容易导致风力发电机端电压跌落,造成发电机定子电流增加。
由于转子与定子之间的强耦合,快速增加的定子电流会导致转子电流急剧上升。
另外,由于风力机调节速度较慢,故障前期风力机吸收的风能不会明显减少,而发电机组由于机端电压降低.不能正常向电网输送电能,即有一部分能量无法输人电网,这些能量由系统内部消化,将导致电容充电、直流电压快速升高、电机转子加速、电磁转矩突变等一系列问题。
上述问题容易导致系统元器件的损坏。
针对此问题,目前国外许多电网运营商对风电场提出了强制性要求;电网电压跌落时,风电场须维持一定时间与电网连接而不解列,甚至要求风电场在此过程中能提供无功以支持电网电压的恢复。

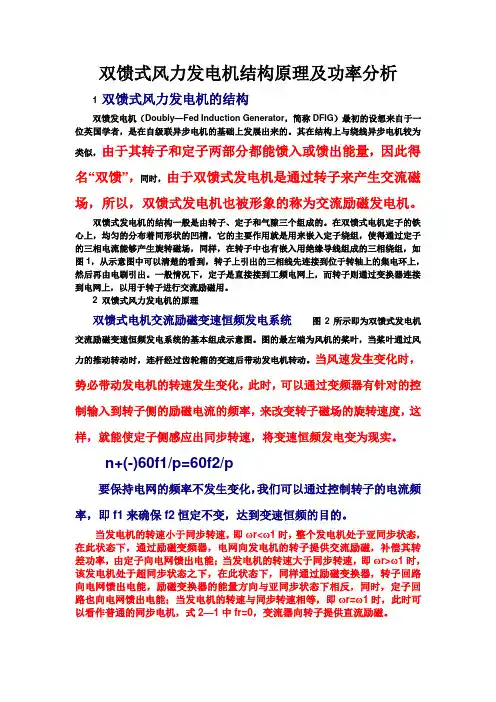

双馈式风力发电机结构原理及功率分析
双馈式风力发电机结构原理及功率分析1 双馈式风力发电机的结构双馈发电机(Doubly—Fed Induction Generator,简称DFIG)最初的设想来自于一位英国学者,是在自级联异步电机的基础上发展出来的。
其在结构上与绕线异步电机较为类似,由于其转子和定子两部分都能馈入或馈出能量,因此得名“双馈”,同时,由于双馈式发电机是通过转子来产生交流磁场,所以,双馈式发电机也被形象的称为交流励磁发电机。
双馈式发电机的结构一般是由转子、定子和气隙三个组成的。
在双馈式电机定子的铁心上,均匀的分布着同形状的凹槽,它的主要作用就是用来嵌入定子绕组,使得通过定子的三相电流能够产生旋转磁场,同样,在转子中也有嵌入用绝缘导线组成的三相绕组,如图1,从示意图中可以清楚的看到,转子上引出的三相线先连接到位于转轴上的集电环上,然后再由电刷引出。
一般情况下,定子是直接接到工频电网上,而转子则通过变换器连接到电网上,以用于转子进行交流励磁用。
2 双馈式风力发电机的原理双馈式电机交流励磁变速恒频发电系统图2所示即为双馈式发电机交流励磁变速恒频发电系统的基本组成示意图。
图的最左端为风机的桨叶,当桨叶通过风力的推动转动时,连杆经过齿轮箱的变速后带动发电机转动。
当风速发生变化时,势必带动发电机的转速发生变化,此时,可以通过变频器有针对的控制输入到转子侧的励磁电流的频率,来改变转子磁场的旋转速度,这样,就能使定子侧感应出同步转速,将变速恒频发电变为现实。
n+(-)60f1/p=60f2/p要保持电网的频率不发生变化,我们可以通过控制转子的电流频率,即f1来确保f2恒定不变,达到变速恒频的目的。
当发电机的转速小于同步转速,即ωr<ω1时,整个发电机处于亚同步状态,在此状态下,通过励磁变频器,电网向发电机的转子提供交流励磁,补偿其转差功率,由定子向电网馈出电能;当发电机的转速大于同步转速,即ωr>ω1时,该发电机处于超同步状态之下,在此状态下,同样通过励磁变换器,转子回路向电网馈出电能,励磁变换器的能量方向与亚同步状态下相反,同时,定子回路也向电网馈出电能;当发电机的转速与同步转速相等,即ωr=ω1时,此时可以看作普通的同步电机,式2—1中fr=0,变流器向转子提供直流励磁。

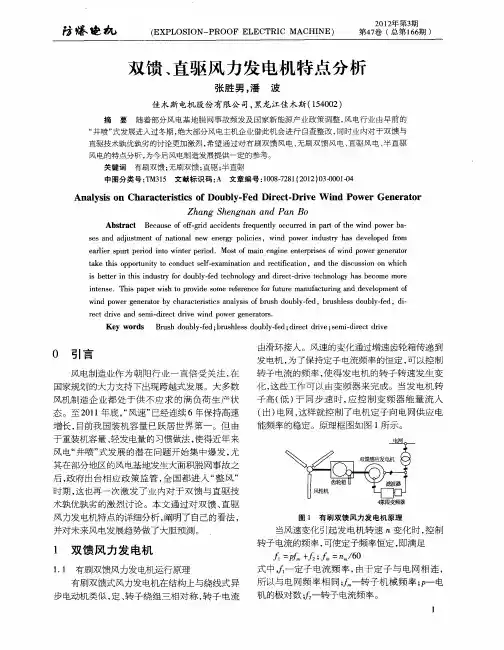

双馈、直驱风力发电机特点分析
(P sN R0E c IMcN) 第 雾 期 E L I — 0FL Tc AHE x 0o P E R I 4 7 )
双 馈 、 驱 风 力 发 电机 特 点分 析 直
张胜 男 , 潘 波
佳木斯 电机 股份 有 限公 司 , 黑龙 江佳 木斯 (502 140 )
态 。至 2 1 0 1年底 ,风速 ” “ 已经 连续 6年保 持 高速 增长 , 目前我 国装机 容 量 已跃 居 世界 第 一 。但 由 于 重装机 容量 、 轻发 电量 的 习惯 做法 , 使得 近 年来 风 电“ 喷 ” 井 式发 展 的潜在 问题 开始 集 中 爆发 , 尤 其在 部 分地 区的风 电基 地发 生大面 积脱 网事 故之 后 , 府 出 台相 应 政 策 监管 , 国 都 进 入 “ 风 ” 政 全 整 时 期 , 也再 一次 激 发 了 业 内对 于 双 馈 与 直驱 技 这 术孰 优孰 劣 的激 烈 讨 论 。本 文 通过 对 双 馈 、 直驱
0 引 言
风 电制造 业作 为 朝 阳行 业一 直 倍 受 关 注 , 在 国家 规划 的大 力支持 下 出现跨越 式发 展 。大 多数
风机 制 造企 业都 处 于 供 不 应 求 的满 负 荷 生 产 状
由滑环 接人 。风速 的变 化通 过增速 齿轮 箱传 递 到
发 电机 , 了保 持 定子 电流频 率 的恒定 , 以控 制 为 可
ssa d aj s n fn t n ln w e eg oiis id p w rid s y h sd v lp d f m e n dut to ai a e n ry p l e ,w n o e n ut a e eo e r me o c r o
e rirs u eid it n e e o . Mo to i n ie e tr rs so n o rg n rtr a l p r p ro n owi trp r d e t i s fman e gn n ep e fwid p we e eao i tk h so p ru i oc n u tsl- x mi ain a d r ci c to a e ti p o n t t o d c efe a n t n e t iain,a d t edic sin o ih t y o f n h s u so n whc i etri h si d sr o o b y- d t c n lg n i c- rv e h oo a e o r sb te n t i n u ty frd u l-e e h oo a d dr td ie tc n lg h sb c me mo e f y e - y itn e T i a e s op o ie s merfr n efrf tr n fcu n n e eo m e to n e s . h sp p rwih t rvd o ee e c o u u ema u a t r ga d d v lp n f i

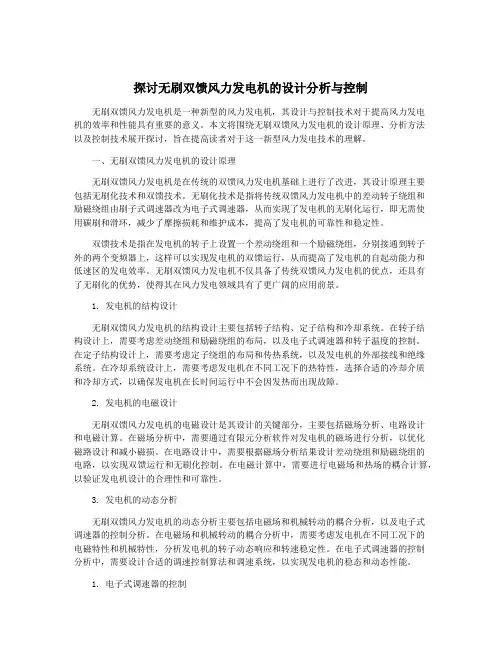

探讨无刷双馈风力发电机的设计分析与控制
探讨无刷双馈风力发电机的设计分析与控制无刷双馈风力发电机是一种新型的风力发电机,其设计与控制技术对于提高风力发电机的效率和性能具有重要的意义。
本文将围绕无刷双馈风力发电机的设计原理、分析方法以及控制技术展开探讨,旨在提高读者对于这一新型风力发电技术的理解。
一、无刷双馈风力发电机的设计原理无刷双馈风力发电机是在传统的双馈风力发电机基础上进行了改进,其设计原理主要包括无刷化技术和双馈技术。
无刷化技术是指将传统双馈风力发电机中的差动转子绕组和励磁绕组由刷子式调速器改为电子式调速器,从而实现了发电机的无刷化运行,即无需使用碳刷和滑环,减少了摩擦损耗和维护成本,提高了发电机的可靠性和稳定性。
双馈技术是指在发电机的转子上设置一个差动绕组和一个励磁绕组,分别接通到转子外的两个变频器上,这样可以实现发电机的双馈运行,从而提高了发电机的自起动能力和低速区的发电效率。
无刷双馈风力发电机不仅具备了传统双馈风力发电机的优点,还具有了无刷化的优势,使得其在风力发电领域具有了更广阔的应用前景。
1. 发电机的结构设计无刷双馈风力发电机的结构设计主要包括转子结构、定子结构和冷却系统。
在转子结构设计上,需要考虑差动绕组和励磁绕组的布局,以及电子式调速器和转子温度的控制。
在定子结构设计上,需要考虑定子绕组的布局和传热系统,以及发电机的外部接线和绝缘系统。
在冷却系统设计上,需要考虑发电机在不同工况下的热特性,选择合适的冷却介质和冷却方式,以确保发电机在长时间运行中不会因发热而出现故障。
2. 发电机的电磁设计无刷双馈风力发电机的电磁设计是其设计的关键部分,主要包括磁场分析、电路设计和电磁计算。
在磁场分析中,需要通过有限元分析软件对发电机的磁场进行分析,以优化磁路设计和减小磁损。
在电路设计中,需要根据磁场分析结果设计差动绕组和励磁绕组的电路,以实现双馈运行和无刷化控制。
在电磁计算中,需要进行电磁场和热场的耦合计算,以验证发电机设计的合理性和可靠性。
双馈异步发电机(金风)剖析
• (3) 并网运行时发电机和风力机的功率特性可获得最佳匹 配。图为不同风速时风力机输出机械功率与转速的关系曲 线。
•
曲线Pm ( n) 是各风速下功率曲线顶点连线,即为风力 机在各种风速下的最大功率输出曲线。 • 可以看出, Pm ( n) 近似与转速的三次方成正比例。采 用双馈风力发电系统时,通过控制转子励磁电压(或电流) 的频率、幅值、相位和相序,使发电机的功率特性按图中 Pem ( n) 曲线变化,从而实现了在多种风速下发电机与风 力机功率特性的最佳匹配,使风力发电系统获得最大风能 利用率。
变频器容量的选择
根据实际风速的要求和风力发电机转速范围较窄的 特点,电机转速一般为(0.7-1.3) 倍额定转速,即电机转差功 率在±35 % Pem之间。转差功率大小决定了变频器容量的 大小,因此,双馈异步风力发电机变频器容量仅为发电机功 率的1/4~1/3。
适用范围
• • • • 由于风力机及电机本身的结构特点,双馈风力发电机适用 范围一般选定在下述范围内: 功 率:300~3000kW 电 压:400~690V(常用) 功率因数:0.9 (滞后) ~0.9 (超前) 转差率: ±25 %(最大±35 %)
(3) 同步运行区: 此种状态下n = n1 ,滑差频率f 2 = 0 ,这表明此时通入 转子绕组的电流的频率为0 ,也是直流电流,因此与普通 同步发电机一样。 此时, S = 0 , Pem = Pmec ,机械能全部转化为电能并 通过定子绕组馈入电网,转子绕组仅提供电机励磁。
与基本恒速运行的风力发电机组相比较,双馈异步风力发电机组 有以下主要特点: (1) 发电机可以在超同步和亚同步速广泛区域内运行,而且功 率因数可以调节,整个系统具有较好的特性。
(2) 通过调节转子电压的频率、幅值、相位等实现系统的变 速恒频功能。
双馈异步和永磁同步风力发电机特性分析
双馈异步和永磁同步风力
发电机特性分析摘要:本文分析了双馈异步和永磁同步风力发电机的工作原理,详细比
AUTOMATION PANORAMA
率,可使定子频率恒定,即应满足:。
为定子电流频率,由于定子与电网相连,所以与电网频率相同;为转子机械频率,,p为电机的极对为转子电流频率。
n<n1(n1是定子旋转磁场的同步转速)时,处于亚同步运行状态,此时变流器向发电机转子提供交流励磁,发电机由定子发出电能给电网;
n>n时,处于超同步运行状态,此时发电机同时由定子
统类似,只是所采用的发电机为永磁同步发电机。
式中,—电网频率(H z);—发电机定子输出频率Hz); K—功率变换器频率变比。
当转速变化时,发电机定子输出频率也跟随变化,通过功率变换器将定子发出的变频变压的电能转换为与电网频率幅值一致的稳定电能。
图3 DFIG和PMSG发电量比较
结论
(1)从结构分析来看,DFIG和PMSG在技术参数上各有优缺DFIG相比PMSG变流器容量小,易于安装和维护,成本低,发电机结构简单,重量和体积比同步发电机大大减小。
但低电压穿越功能不强,需要在变流器中额外增加模块,现在DFIG的市场认可度较高,但由于其低电压穿越能力不好,所以,如果国家以后出台并网要求相关规定后,市场将倾向于同步风力发电机组。
(2)就技术成熟度来讲,目前国内外DFIG技术成熟,国内大多数兆瓦级风机均采用该机型,而PMSG国内该方面的技术尚处于研发阶段,产业链不完善,基本要依赖进口。
(3)就成本来讲,双馈式风力发电机组比同步风力发电机
AUTOMATION PANORAMA
AUTOMATION PANORAMA。
双馈异步风力发电机组与永磁直驱风力发电机组性能的比较分析
双馈异步风力发电机组与永磁直驱风力发电机组性能的比较分析首先是性能方面。
双馈异步风力发电机组是由一个固定转子和一个可转动转子组成的,通过转子之间的电磁耦合来传递功率。
双馈异步发电机具有较高的效率、适应力强和荷载能力大等优点。
它能够在不同风速下保持较高的效率,适应风速变化较大的情况。
而永磁直驱风力发电机组则利用永磁同步电机直接驱动发电,具有高效率、高可靠性、可控性好等特点。
由于没有传动装置,能量损失较小,因此永磁直驱发电机组的效率比双馈异步发电机组更高。
同时,永磁直驱发电机组的控制系统较为简单,响应速度快,具有更好的调节性能。
其次是控制方面。
双馈异步风力发电机组需要借助功率电子装置来实现转子的控制和发电机的转速调节。
控制系统复杂,对于变电网的响应速度也较慢。
而永磁直驱风力发电机组由于直接驱动,控制系统较为简单,并且响应速度较快。
永磁直驱发电机组的转速可以精确控制,实现最优的功率调节和跟踪,有利于提高发电效益。
最后是可靠性方面。
双馈异步风力发电机组由于有转子与转子间的电磁耦合,对风机的载荷波动和瞬态故障具有一定的鲁棒性,能够保持较高的转矩输出。
而永磁直驱风力发电机组的可靠性较高,因为没有传动装置,减少了故障点,提高了系统的可靠性。
但是,永磁材料的稳定性较差,容易受到温度和磁场的影响,对恶劣环境的适应能力相对较弱。
综上所述,双馈异步风力发电机组与永磁直驱风力发电机组在性能、控制、可靠性等方面存在差异。
双馈异步发电机组具有适应风速变化较大的能力,但控制系统复杂,响应速度较慢。
永磁直驱发电机组具有高效率、简单的控制系统和快速的响应速度,但对恶劣环境的适应能力较弱。
因此,在实际应用中需要根据具体情况选择适合的发电机组类型。
双馈式风力发电机运行原理解析
双馈式风力发电机运行原理解析根据相关调查显示,在全球各国中,因风力发电项目,每年投入1000亿元资金总额,约有100个国家开始研究、运用风力发电技术。
因此,随着化石燃料逐渐减少,社会生产需要太阳能技术、发电技术和水利技术,这些技术也有可能代替火力发电技术。
对于风力发电技术,加强风力发电机研究和运用具有十分重要的现实意义,大多数选择双馈式设计方式。
笔者结合自身多年的风电企业的从业经验,立足双馈式风力发电机角度,分析其运行原理、发电控制技术。
1 双馈式风力发电机的结构、特点双馈式风力发电机是由英国学者的设想而来,在自级联导发电机研发基础上,逐渐研发而来,双馈式发电机与绕线异步电机有着结构类似性,因定子、转子两部分均可以馈出、馈入电能,所以称之为双馈。
另外,因双馈式发电机利用转子形成交流,因此,双馈式发电机又叫做交流励磁发电机。
双馈式风力发电机,双馈主要指电机定子、转子,都能完成电力供应。
通常而言,双馈式发电机是由接线盒、转子、定子、冷却系统、滑环系统和传动结构构成。
转子结构一般为散嵌绕组、半线圈与成型绕组构成。
滑环系统包含滑环座、维护罩、碳刷、风扇等构成,滑环环氧浇注式、热套式类型,冷却系统包含水冷式和风冷式方式。
从某种性质来看,双馈式发电机属于异步式发电机范围,这类发电机具有同步式发电机的励磁绕组,一般用于功率因素、励磁过程的调控,所以双馈式发电机具有异步、同步两种优点。
针对双馈式发电机定子贴心,有相同形状凹槽的均匀分布,主要是用于嵌入定子绕组,通过定子三相电流,产生一定旋转磁场。
在转子中,利用嵌入绝缘导线,可组成三相绕组。
在转子上引出三相线,再连接转轴的集电环,通过电刷引出。
通常而言,定子和工频电网能够直接连接,转子通过变换器与电网连接,以便于转子的交流励磁。
同时,双馈式发电机的成本较低、体积较小,调节方式为无功率调节,且抗电磁的干扰能力强,具有简便易行的特点。
发电机励磁过程和供电网络没有直接联系,由转子即可直接完成所处电路。
论述双馈式风机的发电原理与发展
论述双馈式风机的发电原理与发展1. 引言1.1 双馈式风机简介双馈式风机是一种常用于风电场的风力发电设备,其采用了双馈式发电机。
双馈式风机由风轮、轴、叶片、齿轮箱、发电机等部件组成。
双馈式发电机是其核心部件,具有双馈转子的结构,即转子的外部和内部都设有正常运行所需的磁场。
在风力发电中,风轮通过叶片吸收风能,转动轴带动发电机发电,最终将风能转化为电能。
双馈式风机相较于普通风机具有更高的效率和更稳定的运行性能。
其双馈发电机可以调节转子的磁场,使得发电机能够在不同风速下保持较高的效率。
双馈式风机还具有更好的抗风压性能和抗扰动性能,能够在复杂的气候条件下稳定运行。
双馈式风机是一种先进的风力发电设备,具有较高的效率和稳定性,被广泛应用于风电场。
随着风电产业的发展,双馈式风机将在未来继续发挥重要作用。
1.2 双馈式风机发电原理双馈式风机发电原理是指利用风能驱动风机叶轮旋转,通过发电机转子和风机叶轮之间的双馈转子系统实现功率的传递和控制。
双馈式风机通过双馈装置将转子产生的功率分为两部分,一部分直接通过定子绕组转换成电能输出,另一部分则通过转子绕组外接变流器实现功率的调节和控制。
在风机转速变化时,双馈转子系统可以根据风速的变化调节转子绕组的电压和频率,使风机在不同风速下都能保持稳定的输出功率。
双馈式风机的发电原理不仅提高了发电效率,还提高了风机的稳定性和可靠性,是目前风电行业中广泛应用的一种发电方式。
通过双馈转子系统的优化设计和先进控制技术,双馈式风机可以更好地适应不同的工况和环境,为风电行业的发展提供了有力支撑。
2. 正文2.1 双馈式风机的结构特点1. 双馈装置:双馈式风机的关键特点之一是其采用了双馈装置,即在风机发电机的转子上设置了两组定子绕组,一组是与转子相连的直接驱动绕组,另一组是通过变压器与电网相连的可调速绕组。
这种设计能够有效地提高系统的动态响应能力和发电效率。
2. 变桨机构:双馈式风机通常配备了可变桨叶机构,通过调节桨叶的角度来控制风机的叶片载荷和转速,从而实现对风机运行状态的精准控制。
双馈风力发电机运行控制及其空间矢量分析
双馈风力发电机运行控制及其空间矢量分析双馈风力发电机(Doubly Fed Induction Generator,DFIG)是一种常用于风力发电中的发电机,具有高效、稳定、可靠等特点。
这种发电机的运行控制对于提高风力发电效率、保障电网稳定运行具有非常重要的意义。
因此,本文将从双馈风力发电机的基本原理入手,对其运行控制进行分析,最后进行空间矢量分析,以期能够更深入地理解双馈风力发电机运行的基本原理及其控制方法。
一、双馈风力发电机的基本原理双馈风力发电机是一种异步发电机,其转子采用鼠笼型结构形式,由于采用了双馈结构,因此可以在一定程度上控制发电机的转速和输出功率。
双馈风力发电机主要由定子和转子两部分组成,其中定子由三相绕组和定子铁心组成,转子由三相鼠笼型转子和转子铁心组成。
在风力发电机运行过程中,风轮叶片转动带动发电机转子旋转,同时定子中的绕组接收到控制系统输出的三相交流电源,形成旋转磁场,使得转子内部产生电流。
但是,由于转子电流是通过转子与定子之间的转子定子绕组之间相互耦合进行调节的,因此双馈风力发电机可以实现在一定范围内调节转速和输出功率的目的。
二、双馈风力发电机的运行控制1、转速控制转速控制是双馈风力发电机运行控制的一个重要组成部分,常见的转速控制方法包括半导体功率调节和桥臂绕组控制。
其中,半导体功率调节是指通过调节发电机中的半导体设备电路来改变发电机输出的有功功率,从而控制发电机的转速;而桥臂绕组控制则是指通过调节发电机中的桥臂绕组来实现发电机的转速控制。
2、无功控制无功控制是指在保证有功输出一定的情况下,通过调节发电机产生的无功功率来控制电网电压的稳定。
一般来说,无功控制可以分为定常无功控制和暂态无功控制两种。
其中,定常无功控制是指在发电机输出功率不变的情况下,通过调节发电机产生的无功功率来控制电网电压稳定;而暂态无功控制则是指当电网电压发生暂态变化时,通过双馈风力发电机的控制系统进行调节,以保护电网的稳定性,同时保证发电机的安全运行。
双馈式风力发电机低电压穿越技术分析
双馈式风力发电机低电压穿越技术分析摘要:随着一些地区风电供应比例的急剧增加大规模风电场对地区电网稳定性造成的影响愈发显著。
风力发电机的低电压穿越(LVRT)技术越来越受关注。
文中首先介绍了低电压穿越技术的概念、国外的相应标准继而分析比较了有关此技术的双馈感应发电机建模问题、各种常见的实现低电压穿越的技术手段及改进控制策略。
最后描述了具备此技术的风电场对电力系统的影响。
关键词:双馈感应发电机;风力发电;低电压穿越双馈风力发电机(DFIG)因其变流器容量小、有功和无功可独立可调的优点成为目前世界风电行业的主流机型,由于DFIG定子侧直接并网的方式,导致其对电网的扰动十分的敏感,当电网故障引起风电场并网点电压降低时可能会导致风机脱网,而且近几年风电行业发展迅速,风机装机容量不断增大,若出现大量风力发电机脱网,会严重影响大电网系统的稳定性,因此要求风力机拥有一定的低电压穿越能力。
1.实现LVRT的要求概括地说双馈风力发电系统实现LVRT的基本要求为:(1)电网故障时避免过电流、过电压对变流器造成损坏;(2)尽可能减少故障时机械转矩跃变给齿轮箱和风机带来的冲击防止齿轮箱和风机产生机械损坏;(3)满足电网的LVRT标准。
在德国风电占能源供应比例很高为保证风电的发展不给电网稳定性造成威胁德国意昂集团下属电网公司E.ONNetz已经提出适用于德国电网的低电压穿越标准。
在电网电压跌落到某一幅值时此标准对于风力发电机能否跳机以及与电网维持连接多长时间方可跳机提出了明确要求。
2.双馈感应发电机建模2.1.传统分析模型双馈感应发电机最常用的数学模型是在dq坐标系下的5阶模型。
其数学模型如下所示:uiψ分别为电压、电流、磁链;np为电机极对数;RL分别为电阻、电感;ω2=ω1—ωrω1ωr分别为定子同步电角速度、转子电角速度;下标sr分别表示定子、转子分量;Lss=Ls+LmLrr=Lr+LmLsLr分别为定子、转子漏感;下标dq分别表示dq轴分量;TeTm分别为电磁转矩和机械转矩;p为微分算子。
双馈风力发电机的电流谐波分析
双馈风力发电机的电流谐波分析摘要:由于化石能源的枯竭,新能源发电在电网发电总量中的占比也逐步提高。
双馈风力发电机作为新能源发电的重要电力设备应用广泛。
本文在分析双馈电机的基本原理基础上,理论分析了双馈电机的电流谐波的来源以及特点,总结了双馈电机定子电流谐波、转子电流谐波的相互作用的规律,并结合工程应用数据,验证了上述理论分析的正确性。
关键词:双馈电机;谐波;定子电流;转子电流;1 引言双馈风力发电机是新能源风力发电机中重要的发电设备,由于其对配套运行的变流器容量需求相比较全功率发电机小,更具成本优势,从而在风力发电中得到广泛应用。
谐波问题是新能源发电系统电能质量的关键问题,谐波会对电力设备的安全运行带来隐患,甚至导致电力系统故障。
随着双馈发电机的广泛应用,双馈电机的谐波问题越来越备受关注,对双馈电机的谐波分析可以查找谐波的来源,指导谐波抑制方案,提高风力发电系统的电能质量,因此双馈发电机的谐波分析具有较大的工程意义。
本文通过对双馈电机的基本原理的分析,总结了双馈电机的定子电流、转子电流的相互作用的规律以及双馈电机的电流谐波的基本特征,最后结合一2MW双馈发电机工程样机的实验数据,验证了双馈电机电流谐波理论分析的正确性。
2 双馈电机的基本原理与数学模型双馈电机是绕线型感应电机的定子绕组和转子绕组分别与交流电网或其他含电动势电路相连接来进行电能的转换传递。
定子并网后,定子电流形成的旋转磁场,其角频率为对应于电网工频,转子电流形成的旋转磁场,对转子而言,为对应于转子变流器的供电频率,以角频率旋转的旋转磁场。
为实现机电能量转换,定子和转子旋转磁场应保持相对静止。
分析双馈电机的数学模型时,定转子电流参考方向以流入电机为准,双馈感应发电机的电压、磁链矢量模型:3双馈电机的谐波电流分析3.1 双馈电机的齿槽谐波双馈电机的谐波来源主要分为电机本体、与定子连接的电网以及转子连接的变流器。
对于电机本体,定子表面有齿、槽存在,会引起气隙不均匀,由定子的齿谐波磁动势所产生的磁场,与定子基波磁动势因开口槽而产生的齿磁导谐波磁场合成定子齿谐波磁场。
双馈风力发电机的特点与功能分析
双馈风力发电机的特点与功能分析摘要:风力是重要的清洁能源,风力所具备的可再生性以及无污染性使得其受到广泛关注和应用,双馈发电机的并网控制方法和异步发电机相似,主要原理是通过滑差率来调节负荷,发电机的转速和输出功率近似成线性关系,所以只要保持发电机的转速和同步转速相接近就能实现并网。
基于此,本文对双馈风力发电机概述以及双馈式双馈风力发电机控制的措施进行了分析。
关键词:双馈风力发电机;概述;措施1 双馈风力发电机概述双馈感应发电机(DoublyFedInductionGenera-tor,DFIG)集同步发电特性和异步发电特性于一体,可通过定子和转子向电网实现双向馈电。
当前双馈风力发电机大体可以分为同步电机好异步电机两类,实际应用中可以细分为鼠笼异步发电机、双馈发电机、同步发电机以及永磁同步发电机。
双馈风力发电机是一种绕线式感应发电机,属于异步发电机。
由于双馈异步电动机的定子绕组直接同电网相连接,转子绕组通过变流器和电网连接,并由变频器实现对饶子绕组电源电压、相位以及频率和幅值的自动调控,因而在运行中,机组可以在不同的转速下维持恒频发电。
然而,虽然双馈发电机具备机械承受应力小、运行噪音小、变频器容量小以及启动效率高的特点,但双馈发电机的电气损耗较大,还需配备齿轮箱,造价较为昂贵。
不过相比同步双馈风力发电机,双馈风力发电机能够更好的实现电能稳定输出,实用性较强。
2 双馈式双馈风力发电机控制的措施2.1 混合储能模块特性及控制策略混合储能模块经响应速度为ms级的变流器与直流母线相连,可快速响应功率变化。
混合储能改变直流母线上的功率大小,影响双馈风机的输出功率。
当系统发生功率波动时,双馈风机为系统提供惯量支撑和参与系统的一次调频,提供相应的有功补偿,吸收直流母线上多余功率。
以系统电压跌落导致的LVRT为例,暂态过程中可认为风速近似不变,此时双馈风电机组吸收功率不变,而向电网输出功率减少,功率失衡,导致能量过剩。
双馈发电机与直驱发电机对比详解
双馈发电机与直驱发电机对比详解,看完就懂两种发电机一.发电机——风力发电机组核心部件在整个风力发电机组中,发电机的成本约占整个机组成本的 3.4%,虽然成本占比不高,但是发电机确是整个机组中最重要的组成成分,它的作用是——采用变速运行使风力机最大限度的吸收风能。
也可以说,发电机的存在是为了让风机最大效率的捕获风能,从而产生稳定的电流。
常见的发电机有两种:双馈发电机(目前的主流机型)和直驱发电机。
下面就给大家介绍这两种发电机以及它们之间的区别:二.双馈发电机双馈式风力发电机组的系统将齿轮箱(注意这个知识点,以后要考的)传输到发电机主轴的机械能转化为电能,通过发电机定子、转子传送给电网。
发电机定子绕组直接和电网连接,转子绕组和频率、幅值、相位都可以按照要求进行调节的变频器相连。
变频器控制电机在亚同步和超同步转速下都保持发电状态。
在超同步发电时,通过定转子两个通道同时向电网馈送能量,这时逆变器将直流侧能量馈送回电网。
在亚同步发电时,通过定子向电网馈送能量、转子吸收能量产生制动力矩使电机工作在发电状态,变流系统双向馈电,故称双馈技术。
双馈式风力发电机组示意图双馈式风力发电机组的叶轮通过多级齿轮增速箱驱动发电机,主要结构包括风轮、传动装置、发电机、变流器系统、控制系统等。
双馈发电机特点:1.转子采用交流励磁,可以方便地实现变速恒频。
2.可以灵活地进行有功功率和无功功率的调节。
其中,有功功率的调节以风力机的特性曲线为依据;无功功率可以根据电网的无功需求进行调节。
3.由变流器控制电压匹配、同步和相位控制,并网迅速,基本无电流冲击;发电机转速可随时根据风速进行调整,是机组运行于最佳叶尖速比。
4.交流励磁双馈风力发电机通常运行于发电状态,负载为无穷大电网。
它和发电机接独立负载不同,其定子电压恒定,为电网电压。
5.双馈电机低电压穿越能力较差,遇有电压波动,保护动作后,无法自动并网。
目前,国内出现脱网事故的风场绝大部分采用的是双馈风力发电机。
[浅谈双馈式风力发电机]双馈式风力发电机
[浅谈双馈式风力发电机]双馈式风力发电机1 双馈式发电机的组成和原理1.1 结构:双馈式发电机的定子结构和异步发电机的相同,转子上带有滑环和电刷。
双馈式风力发电系统结构如图1所示,从图中可以看出定子绕组与电网直接相连,而转子绕组则是通过可逆变流器与电网相连。
1.2 基本原理:双馈式电机的定子、转子电流产生的旋转磁场始终是相对静止的,当发电机转子变化而频率不变时,发电机的转速和定转子电流频率之间的关系为表示为:f1=(pn/60)±f2 式1式中:f1为定子电流频率,为Hz;f2为转子电流频率,单位为Hz;p为发电机的磁极对数;n为转子的转速,单位为r/min。
由上式可知,当发电机的转速发生变化时,可以通过调节f2来维持f1不变,来保证与电网频率相同,实现变速恒频控制。
根据转子的转速不同,双馈式发电机可以有三种运行状态,如图2-3所示,图中:P2为发电机轴上输入的机械功率;Pem为转子传递到定子上的电磁功率;sPem为转子输入/出的有功功率;(1±|s|)Pem 为定子绕组输出的有功功率。
①亚同步运行状态:此时n0,式子1取“+”,频率为f2的转子电流产生的旋转磁场的向速与转子转动方向相同,功率流动方如图2(a)所示,从图中可以看出,P2=Pem=(1-s) Pem+sPem,由于此时s0,所以sPem0,故需要电网给转子回路提供电能,定子绕组输出的电能为(1-s) Pem,小于转子传递到定子的电能Pem。
②超同步运行状态:发电机运行于该状态时,nn1,转差s0,式子1取“-”,频率为f2的转子电流产生的旋转磁场的向速与转子转动方向相反,功率流动方如图2(b)所示,从图中可以看出,P2=Pem,由于此时s0,所以sPem0,故转子回路会通过变流器向电网回馈电能,定子绕组输出的电能为(1+|s|) Pem,大于转子传递到定子的电能Pem,这也是双馈式发电机的重要特点。
③同步运行状态:在该状态下,发电机的转子转速与同步转速相同,故电机转子电流为一直流量,与同步发电机相同。
论述双馈式风机的发电原理与发展
论述双馈式风机的发电原理与发展双馈式风机是一种目前常见的大型风力发电机组,在风电场中得到了广泛应用。
它的发电原理是利用风力驱动风轮转动,通过风轮连接的双馈装置将风能转化为机械能,再通过发电机将机械能转化为电能。
双馈式风机相对于传统的固定风机具有更高的效率和稳定性,因此在风能领域得到了广泛的推广和应用。
本文将对双馈式风机的发电原理进行深入探讨,并探讨其未来的发展方向。
双馈式风机的发电原理主要包括以下几个方面:风能转化为机械能。
当风机叶片受到风的作用时,风力会驱动叶片旋转。
通过叶片与风轮的连接,风能会被转化为风轮的旋转动能。
机械能通过双馈装置转化为电能。
双馈装置是双馈式风机的核心部件之一,其作用是将机械能通过转子传递到发电机,并以电能形式输出。
双馈装置通过双重的转子回路,能够有效地调节风机的转速和输出电压,提高了风机的工作效率和稳定性。
通过发电机将机械能转化为电能。
发电机是将机械能转化为电能的关键设备,它通过电磁感应原理将风轮的旋转动能转化为交流电能输出,供给电网使用。
双馈式风机相对于传统的固定风机具有更高的效率和稳定性,这主要得益于其独特的双馈装置设计。
传统的固定风机在面对风速变化时,往往会出现输出功率不稳定的问题,而双馈式风机通过双重的转子回路设计,可以在一定程度上调节转速和输出功率,提高了风机的适应性和稳定性。
双馈式风机的发展经历了多个阶段,从最初的简单结构到如今的高效稳定型,不断地进行技术升级和改进。
未来,随着风能技术的不断发展和成熟,双馈式风机仍具有广阔的发展空间。
可以预见,双馈式风机的未来发展方向主要包括以下几个方面:提高风机的整体效率。
随着风能技术的不断成熟,人们对于风机的效率和稳定性要求也越来越高,未来的双馈式风机将致力于提高整体的能量转化效率和运行稳定性,以满足不断增长的风能需求。
创新双馈装置技术。
双馈装置作为双馈式风机的核心部件之一,其设计和技术水平直接影响着风机的整体性能。
未来的双馈式风机将加强对双馈装置技术的研究与创新,不断提高其转子回路的效率和稳定性,为风机的运行提供更可靠的支持。
论述双馈式风机的发电原理与发展
论述双馈式风机的发电原理与发展
双馈式风机是一种目前发电风机市场上广泛应用的一种风机类型。
它采用了双馈式发电机技术,该技术将转子通过一个外部电力系统进行直接驱动,从而提高了转子的功率因数和效率。
双馈式风机是一种高效、可靠、成熟的风力发电技术,其发电原理和发展历程备受关注。
本文将对双馈式风机的发电原理和发展历程进行论述。
双馈式发电机技术是一种基于电磁感应原理的发电技术,其原理是通过风力带动转子旋转,转子通过传动系统连接到发电机。
在双馈式发电机中,转子上设置了两组定子绕组和一组励磁绕组,其中一个定子绕组称作“外定子”,另一个称作“内定子”。
转子通过励磁绕组和外定子绕组之间相连,内定子绕组则通过变流器与外部电网相连。
在发电过程中,转子通过励磁绕组和外定子绕组之间的互相耦合作用,实现了电力的传输和调节,从而提高了发电机的功率因数和效率。
双馈式风机的发展历程可以追溯到二十世纪六十年代。
当时,风电技术刚刚起步,发电机的效率较低,研究人员开始尝试利用双馈式发电机技术来提高发电机的效率和功率因数。
经过多年的研究和实践,双馈式风机逐渐成为了风力发电行业的主流技术之一。
其先进的发电原理和高效的发电效率受到了广泛认可,并得到了众多风力发电企业和国家的支持和推广。
双馈式风机的发电原理和发展历程不仅在技术上取得了显著进步,而且在产业化和市场化方面也取得了重大成就。
由于其高效、可靠的特点,双馈式风机已成为了许多风电企业的首选技术。
随着风能资源的逐渐枯竭和对可再生能源的不断重视,双馈式风机也逐渐成为了各国政府和电力行业的重点支持对象。
论述双馈式风机的发电原理与发展
论述双馈式风机的发电原理与发展双馈式风机是一种常用的风力发电机组结构,其发电原理的核心在于利用风能驱动叶片转动,进而带动发电机的旋转产生电能。
与传统的固定磁极直流发电机相比,双馈式风机具有更高的发电效率和可靠性。
双馈式风机的基本结构包括主发电机和辅助发电机两部分。
主发电机通过转轴连接叶片,将旋转运动转换为电能。
辅助发电机则用于调整主发电机的电磁转矩,使发电机在不同风速下都能够稳定工作。
双馈式风机的主要特点是转子绕组分为两部分,一个为定子绕组,一个为转子绕组,定子绕组与转子绕组通过电枢连接。
在运行时,风能驱动叶片旋转,通过转轴传递力矩至主发电机的转子。
转子绕组与定子绕组之间的由于相对转动产生的感应电动势,在顶端引起定子绕组中的电流。
这些电流通过外部电枢环路流回转子绕组,形成所谓的“双馈”现象。
根据反馈的电流大小和方向,辅助发电机可以调整主发电机的输出电流和转速。
双馈式风机的发展可追溯到20世纪90年代。
最初,双馈式风机的概念是为了解决风电机组功率变化范围较大的问题。
由于风速的变化,风电机组的输出功率也会有所波动。
传统的固定磁极直流发电机很难在不同风速下保持高效率工作。
而双馈式风机通过辅助发电机的作用,能够调整主发电机的输出电流和转速,从而提高发电效率和响应速度。
随着风电行业的迅速发展,双馈式风机逐渐成为了主流的风力发电机组结构。
其优势主要有以下几个方面。
双馈式风机能够适应多种风速下的工作条件,能够在风速较低时也能输出较高的电能。
双馈式风机具有较高的发电效率,能够更好地利用风能转化为电能。
双馈式风机的生产和维护成本较低,是一种比较经济实用的风力发电机组。
双馈式风机的发展还存在着一些挑战和发展方向。
目前,双馈式风机的装机容量相对较小,一般在几兆瓦到十几兆瓦之间。
未来的发展方向是提高装机容量,以满足不断增长的能源需求。
双馈式风机的设计和控制系统也需要进一步优化,以提高可靠性和自适应性。
浅析双馈式风机的发电原理及发展前景
浅析双馈式风机的发电原理及发展前景摘要:作为现代新能源产业发展的重要组成部分,风电产业为我国产业升级转型提供了示范作用,为当今社会人才就业提供了良好平台,促进了国民经济的增长。
双馈风力机在风力发电行业中得到了广泛的应用,对推动电力工业的生产和发展起着重要的作用。
本文从双馈风力机的介绍入手,分析了双馈风力机发电设备的工作原理及市场应用现状,探讨了双馈风力机的发展前景,希望能为相关领域的研究提供实际参考。
关键词:双馈式风机;简述;发电原理;应用现状;发展前景目前,用于风力发电的设备主要有双馈式风机和直驱式风机两种,根据实际情况的不同,运用发电的设备也有所不同,两者各有利弊,但均有广泛的应用前景和较大的发展潜力。
其中,双馈式风机在风电场的协调控制方面发挥着重要的作用,进一步分析和研究双馈风机的发电原理和应用前景,对我国经济的发展和科技进步具有重大意义。
一、双馈式风机的简述双馈式发电机通常也是一种绕线式的转子电机,因为转子和定子都可以为电网进行反馈,所以也被我们称作双馈电机。
此种类型的发电装置总共包含了变流器、发电机设备、传动装置以及叶轮控制系统。
在此基础上,齿轮增速箱可以受到叶轮设备的带动,从而达到了有效的驱动发电作用。
并且,双馈式风机便于进行日常的维护操作,其本身具备优良的可维护性特征。
通常情况下,双馈式风机主要包含彼此配合的各类风机设备,然而各类设备部件之间又具有独立运行的特征。
因此如果某个设备部件突然表现为故障现象,那么并不会影响到与之有关的其他设备部件。
从故障检修的角度来讲,对于双馈式的发电风机能够做到分别检修与维护各类相应的风机部件,对于整体的检修时间予以显著的缩短。
二、双馈式风机的发电原理浅析通常意义上来讲,双馈式风力发电机也属于变速运行风电系统的一种,该发电机的发电原理简单地说就是将其转子利用两个变频器接入到电网,将其定子与电网直接相连,进而实现机组在较大范围内运行,并使得能量在电网之间双向传输。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
双馈式风力发电机【摘要】随着地球能源的日益紧缺,环境污染的日益加重,风能作为可再生绿色能源越来越被人们重视,风力发电技术成为世界各国研究的重点。
变速恒频发电技术是一种新型风力发电技术,其主要优点在于风轮以变速运行。
通过调节发电机转子电流的大小、频率和相位,从而实现转速的调节。
而其中双馈发电机构成的风力发电系统已经成为目前国际上风力发电的必然趋势。
关键词:风能风力发电变速恒频双馈式发电机一、风力发电风能作为一种清洁的可再生能源,越来越受到世界各国的重视。
风力发电:把风的动能转变成机械动能,再把机械能转化为电力动能,这就是风力发电。
风力发电在芬兰、丹麦等国家很流行;中国也在西部地区大力提倡。
我国的风力资源极为丰富,绝大多数地区的平均风速都在每秒3米以上,特别是东北、西北、西南高原和沿海岛屿,平均风速更大;有的地方,一年三分之一以上的时间都是大风天。
在这些地区,发展风力发电是很有前途的。
风力发电正在世界上形成一股热潮,因为风力发电不需要使用燃料,也不会产生辐射或空气污染。
风力发电的原理:是利用风力带动风车叶片旋转,再透过增速机将旋转的速度提升,来促使发电机发电。
依据目前的风车技术,大约是每秒三米的微风速度(微风的程度),便可以开始发电。
风力发电机因风量不稳定,故其输出的是13~25V变化的交流电,须经充电器整流,再对蓄电瓶充电,使风力发电机产生的电能变成化学能。
然后用有保护电路的逆变电源,把电瓶里的化学能转变成交流220V市电,才能保证稳定使用。
风力发电所需要的装置,称作风力发电机组。
这种风力发电机组,大体上可分风轮(包括尾舵)、发电机和铁塔三部分。
风轮是把风的动能转变为机械能的重要部件,它由两只(或更多只)螺旋桨形的叶轮组成。
当风吹向浆叶时,桨叶上产生气动力驱动风轮转动。
桨叶的材料要求强度高、重量轻,目前多用玻璃钢或其它复合材料(如碳纤维)来制造。
(现在还有一些垂直风轮,s型旋转叶片等,其作用也与常规螺旋桨型叶片相同)由于风轮的转速比较低,而且风力的大小和方向经常变化着,这又使转速不稳定;所以,在带动发电机之前,还必须附加一个把转速提高到发电机额定转速的齿轮变速箱,再加一个调速机构使转速保持稳定,然后再联接到发电机上。
为保持风轮始终对准风向以获得最大的功率,还需在风轮的后面装一个类似风向标的尾舵。
铁塔是支承风轮、尾舵和发电机的构架。
它一般修建得比较高,为的是获得较大的和较均匀的风力,又要有足够的强度。
铁塔高度视地面障碍物对风速影响的情况,以及风轮的直径大小而定,一般在6-20米范围内。
发电机的作用,是把由风轮得到的恒定转速,通过升速传递给发电机构均匀运转,因而把机械能转变为电能。
二、变速恒频发电技术众所周知,风电的产生正是通过风力推动桨叶转动,同时带动发电机的转动,将风能转化为机械能从而产生电能,然而,风速不是恒定不变的,这就造成桨叶的转速的不稳定,导致了发电机所发出的电能的电压和频率的波动。
为了使风力发电系统能够发出稳定的电能,人们从多种科学角度对风机进行了控制,包括:通过对风机采用变桨距控制,改变风机的桨距角(即风机叶片与风轮平面的夹角),从而改变风机叶片的迎风角度,调整风机对风能的利用率的方式;利用桨叶翼型的本身所具有的失速特性,让风机在风速大于额定风速的情况下,利用气流的攻角增大到失速的条件下,在桨叶的表面产生涡流,从而使风机的效率降低,由此来限制发电机的输出功率的方式等等。
变速恒频发电技术是一种新型风力发电技术,其主要优点在于风轮以变速运行。
这一调速系统和变桨距调节技术环节结合起来,就构成了变速恒频风力发电系统。
其调节方法是:起动时通过调节桨距控制发电机转速;并网后在额定风速以下,调节发电机的转矩使转速跟随风速变化,保持最佳叶尖速比以获得最大风能;在额定风速以上,采用失速与桨距双重调节、减少桨距调节的频繁动作,限制风力机获取的能量,保证发电机功率输出的稳定性和良好的动态特性,提高传动系统的柔性。
上述方式目前被公认为最优化的调节方式,也是未来风电技术发展的主要方向。
其主要优点是可大范围调节转速,使风能利用系数保持在最佳值;能吸收和存储阵风能量,减少阵风冲击对风力发电机产生的疲劳损坏、机械应力和转矩脉动,延长机组寿命,减小噪声;还可控制有功功率和无功功率,改善电能质量。
尽管变速系统与恒速系统相比,风电转换装置中的电力电子部分比较复杂和昂贵,但成本在大型风力发电机组中所占比例并不大,因而大力发展变速恒频技术将是今后风力发电的必然趋势。
目前,采用变速恒频技术的风力发电机组,由于采用不同类型的发电机,并辅之相关的电力电子变流装置,配合发电机进行功率控制,就构成了形式多样的变速恒频风力发电系统。
主要有以下几类:1、异步型(1)鼠笼型异步发电机:功率为600/125kW 750kW 800kW 12500kW,定子向电网输送不同功率的50Hz交流电;(2)绕线式双馈异步发电机:功率为1500kW,定子向电网输送50Hz交流电,转子由变频器控制,向电网间接输送有功或无功功率。
2、同步型(1)永磁同步发电机:功率为750kW 1200kW 1500kW,由永磁体产生磁场,定子输出经全功率整流逆变后向电网输送50Hz交流电;(2)电励磁同步发电机;由外接到转子上的直流电流产生磁场,定子输出经全功率整流逆变后向电网输送50Hz交流电。
其中,由双馈发电机构成的变速恒频控制方案是在转子电路实现的,采用双馈发电方式,突破了机电系统必须严格同步运行的传统观念,使原动机转速不受发电机输出频率限制,而发电机输出电压和电流的频率、幅值和相位也不受转子速度和瞬时位置的影响,变机电系统之间的刚性连接为柔性连接。
基于诸多优点,由双馈发电机构成的变速恒频风力发电系统已经成为目前国际上风力发电方面的研究热点和必然的发展趋势。
三、双馈式风力发电机目前在风力发电领域,双馈电机的应用逐渐占有重要地位。
这种技术不过分依赖于蓄电池的容量,而是从励磁系统入手,对励磁电流加以适当的控制,从而达到输出一个恒频电能的目的。
双馈异步发电机实质上是一种绕线式转子电机,由于其定、转子都能向电网馈电,故简称双馈电机。
双馈电机虽然属于异步机的范畴,但是由于其具有独立的励磁绕组,可以象同步电机一样施加励磁,调节功率因数,所以又称为交流励磁电机,也有称为异步化同步电机。
同步电机由于是直流励磁,其可调量只有一个电流的幅值,所以同步电机一般只能对无功功率进行调节。
交流励磁电机的可调量有三个:一是可调节的励磁电流幅值;二是可改变励磁频率;三是可改变相位。
这说明交流励磁电机比同步电机多了两个可调量。
通过改变励磁频率,可改变发电机的转速,达到调速的目的。
这样,在负荷突变时,可通过快速控制励磁频率来改变电机转速,充分利用转子的动能,释放或吸收负荷,对电网扰动远比常规电机小。
改变转子励磁的相位时,由转子电流产生的转子磁场在气隙空间的位置上有一个位移,这就改变了发电机电势与电网电压相量的相对位移,也就改变了电机的功率角。
这说明电机的功率角也可以进行调节。
所以交流励磁不仅可调节无功功率,还可以调节有功功率。
1、双馈异步发电机的结构双馈风力发电变速恒频机组结构示意图机舱:机舱包容着风力发电机的关键设备,包括齿轮箱、发电机。
维护人员可以通过风力发电机塔进入机舱。
机舱左端是风力发电机转子,即转子叶片及轴。
转子叶片:捉获风,并将风力传送到转子轴心。
现代600千瓦风力发电机上,每个转子叶片的测量长度大约为20米,而且被设计得很象飞机的机翼。
轴心:转子轴心附着在风力发电机的低速轴上。
低速轴:风力发电机的低速轴将转子轴心与齿轮箱连接在一起。
在现代600千瓦风力发电机上,转子转速相当慢,大约为19至30转每分钟。
轴中有用于液压系统的导管,来激发空气动力闸的运行。
齿轮箱:齿轮箱左边是低速轴,它可以将高速轴的转速提高至低速轴的50倍。
高速轴及其机械闸:高速轴以1500转每分钟运转,并驱动发电机。
它装备有紧急机械闸,用于空气动力闸失效时,或风力发电机被维修时。
发电机:通常被称为感应电机或异步发电机。
在现代风力发电机上,最大电力输出通常为500至1500千瓦。
偏航装置:借助电动机转动机舱,以使转子正对着风。
偏航装置由电子控制器操作,电子控制器可以通过风向标来感觉风向。
通常,在风改变其方向时,风力发电机一次只会偏转几度。
电子控制器:包含一台不断监控风力发电机状态的计算机,并控制偏航装置。
为防止任何故障(即齿轮箱或发电机的过热),该控制器可以自动停止风力发电机的转动,并通过电话调制解调器来呼叫风力发电机操作员。
液压系统:用于重置风力发电机的空气动力闸。
冷却元件:包含一个风扇,用于冷却发电机。
此外,它包含一个油冷却元件,用于冷却齿轮箱内的油。
一些风力发电机具有水冷发电机。
塔:风力发电机塔载有机舱及转子。
通常高的塔具有优势,因为离地面越高,风速越大。
现代600千瓦风汽轮机的塔高为40至60米。
它可以为管状的塔,也可以是格子状的塔。
管状的塔对于维修人员更为安全,因为他们可以通过内部的梯子到达塔顶。
格状的塔的优点在于它比较便宜。
风速计及风向标:用于测量风速及风向。
2、双馈电机的基本工作原理设双馈电机的定转子绕组均为对称绕组,电机的极对数为p ,根据旋转磁场理论,当定子对称三相绕组施以对称三相电压,有对称三相电流流过时,会在电机的气隙中形成一个旋转的磁场,这个旋转磁场的转速1n 称为同步转速,它与电网频率1f 及电机的极对数p 的关系如下: p f n 1160 (1-1)同样在转子三相对称绕组上通入频率为2f 的三相对称电流,所产生旋转磁场相对于转子本身的旋转速度为: p f n 2260= (1-2) 由式1-2可知,改变频率2f ,即可改变2n ,而且若改变通入转子三相电流的相序,还可以改变此转子旋转磁场的转向。
因此,若设1n 为对应于电网频率为50Hz 时双馈发电机的同步转速,而n 为电机转子本身的旋转速度,则只要维持常数==±12n n n ,见式1-3,则双馈电机定子绕组的感应电势,如同在同步发电机时一样,其频率将始终维持为1f 不变。
常数==±12n n n(1-3) 双馈电机的转差率11n n n S -=,则双馈电机转子三相绕组内通入的电流频率应为: S f pn f 12260== (1-4) 公式1-4表明,在异步电机转子以变化的转速转动时,只要在转子的三相对称绕组中通入转差频率(即S f 1)的电流,则在双馈电机的定子绕组中就能产生50Hz 的恒频电势。
所以根据上述原理,只要控制好转子电流的频率就可以实现变速恒频发电了。
根据双馈电机转子转速的变化,双馈发电机可有以下三种运行状态:(1) 亚同步运行状态:在此种状态下1n n <,由转差频率为2f 的电流产生的旋转磁场转速2n 与转子的转速方向相同,因此有12n n n =+。
