005,振动信号的分析方法
《振动信号分析方法》课件
2
频域分析的方法
常用的频域分析方法包括傅里叶变换、滤波、谱分析等。
3
操作和实例
通过实例演示如何使用频域分析方法来解释和理解振动信号。
振动信号的数据采集和处理
常见的数据采集方式
振动信号可以通过传感器进 行实时数据采集。
采集后的数据处理方法
采集到的振动信号可以通过 滤波、去噪等方法进行数据 处理。
时间序列数据、频谱数 据的可视化方法
总结与展望
振动信号分析方法的意 义和应用前景
振动信号分析方法在工程领 域具有广泛的应用前景。
后续深入学习和研究的 推荐资源
推荐一些深入学习和研究振 动信号分析方法的资源。
Q&A交流和应用案例分 享
为学习者提供问答交流和实 际应用案例分享的机会。
Байду номын сангаас
时间域分析方法
1
时域的基本概念和原理
时域分析是通过观察信号的时间变化来
时域分析的方法
2
研究信号的特性。
常用的时域分析方法包括时域图、自相
关函数、互相关函数等。
3
操作和实例
通过实例演示如何使用时域分析方法来 解释和理解振动信号。
频域分析方法
1
频域的基本概念和原理
频域分析是通过观察信号的频率分布来研究信号的特性。
《振动信号分析方法》 PPT课件
振动信号分析方法的课件将介绍振动信号的基本概念和特点，以及振动信号 分析方法的重要性。
振动信号的特性
周期性和非周期性振动信号
振动信号可能是周期性的，也可能是非周期性的。
定常和非定常振动信号
振动信号可以是定常的，也可以是非定常的。
时域和频域信号分析方式
随机振动信号分析与处理方法研究
随机振动信号分析与处理方法研究随机振动信号是在时间和频率上都呈现随机性的信号。
在工程领域中，随机振动信号广泛应用于结构健康监测、故障诊断、噪声控制等领域。
因此，研究随机振动信号的分析与处理方法对于工程实践具有重要意义。
本文将介绍一些常用的随机振动信号分析与处理方法，包括功率谱密度分析、自相关函数分析、非平稳随机振动信号分析以及小波分析方法。
首先，功率谱密度分析是最常见的随机振动信号分析方法之一。
它可以将信号的能量分布在频率域上进行表示。
通过计算信号在不同频率上的功率谱密度，可以了解信号的频率特性和能量分布情况。
常用的功率谱密度估计方法有周期图法、Welch方法和平均快速傅里叶变换等。
这些方法的基本原理都是先将信号分段，然后对每个段进行傅里叶变换，最后对所有段的幅度平方进行平均得到功率谱密度估计值。
其次，自相关函数分析是评估信号与自身延迟版本之间的关联性的一种方法。
自相关函数可以描述信号的周期性和相关性。
对于随机振动信号，自相关函数可以帮助我们了解信号的周期性和相关程度。
自相关函数的计算公式为R(t) = E[X(t)X(t+τ)]，其中X(t)是原始信号，τ为延迟时间。
自相关函数的峰值位置和宽度可以提供有关信号的共振频率和频带宽度的信息。
非平稳随机振动信号的分析与处理是工程领域中的一个挑战。
在实际应用中，随机振动信号的特性经常随时间变化。
为了解决这个问题，一种常见的方法是采用短时傅里叶变换（STFT）来分析非平稳随机振动信号。
STFT通过将信号分成多个窗口，并对每个窗口进行傅里叶变换来获取信号在时间和频率上的变化。
它可以展示信号随时间变化的频率成分，并提供非平稳信号的局部特性。
最后，小波分析是一种适用于非平稳信号的分析方法。
小波分析通过将信号与一组基函数进行卷积来获得信号在时间和频率上的信息。
与STFT相比，小波分析可以提供更好的时频局部性，在处理非平稳信号时更为有效。
小波变换可以将原始信号分解成不同尺度和频率范围的小波系数，这些系数反映了信号的特定时频特性。

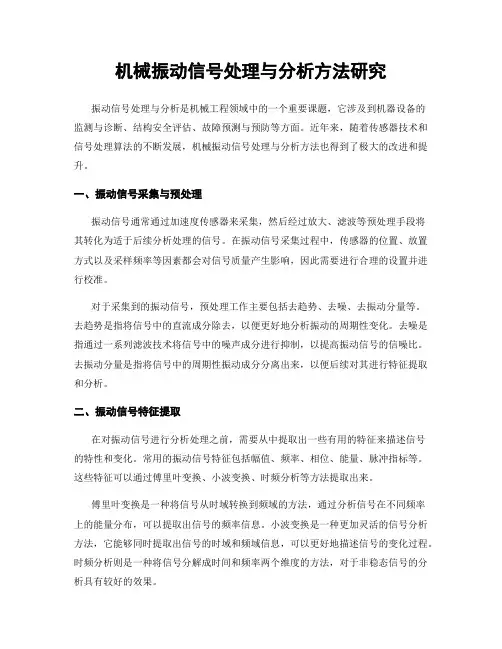

机械振动信号处理与分析方法研究
机械振动信号处理与分析方法研究振动信号处理与分析是机械工程领域中的一个重要课题，它涉及到机器设备的监测与诊断、结构安全评估、故障预测与预防等方面。
近年来，随着传感器技术和信号处理算法的不断发展，机械振动信号处理与分析方法也得到了极大的改进和提升。
一、振动信号采集与预处理振动信号通常通过加速度传感器来采集，然后经过放大、滤波等预处理手段将其转化为适于后续分析处理的信号。
在振动信号采集过程中，传感器的位置、放置方式以及采样频率等因素都会对信号质量产生影响，因此需要进行合理的设置并进行校准。
对于采集到的振动信号，预处理工作主要包括去趋势、去噪、去振动分量等。
去趋势是指将信号中的直流成分除去，以便更好地分析振动的周期性变化。
去噪是指通过一系列滤波技术将信号中的噪声成分进行抑制，以提高振动信号的信噪比。
去振动分量是指将信号中的周期性振动成分分离出来，以便后续对其进行特征提取和分析。
二、振动信号特征提取在对振动信号进行分析处理之前，需要从中提取出一些有用的特征来描述信号的特性和变化。
常用的振动信号特征包括幅值、频率、相位、能量、脉冲指标等。
这些特征可以通过傅里叶变换、小波变换、时频分析等方法提取出来。
傅里叶变换是一种将信号从时域转换到频域的方法，通过分析信号在不同频率上的能量分布，可以提取出信号的频率信息。
小波变换是一种更加灵活的信号分析方法，它能够同时提取出信号的时域和频域信息，可以更好地描述信号的变化过程。
时频分析则是一种将信号分解成时间和频率两个维度的方法，对于非稳态信号的分析具有较好的效果。
三、振动信号故障诊断与预测振动信号的特征提取可以为故障诊断和预测提供基础。
通过对机械设备振动信号中的异常特征进行分析，可以判断出设备是否存在故障或运行异常。
常用的振动信号故障诊断方法包括振动图谱分析、时域与频域特征分析、支持向量机等。
振动图谱分析是一种直观而常用的诊断方法，它通过将振动信号变换为频谱图来观察振动信号在不同频率上的能量分布，从而判断设备是否存在异常。
物理实验技术中的振动信号处理方法与技巧
物理实验技术中的振动信号处理方法与技巧振动信号是物理实验中常见的一种信号，它包含了丰富的物理信息。
在物理实验中，如何正确有效地处理振动信号，对于研究现象、分析数据以及获得准确结果至关重要。
本文将介绍几种常用的振动信号处理方法与技巧，帮助实验人员充分利用振动信号的信息。
一、去噪方法与技巧在实验中，振动信号常常受到各种干扰，如电磁干扰、机械噪声等，这些干扰会降低信号的质量。
为了保证振动信号的准确性，必须对其进行去噪处理。
1.数字滤波器数字滤波器是一种常用的去噪方法。
常见的数字滤波器有低通滤波器、高通滤波器和带通滤波器等。
低通滤波器可以过滤高频噪声，而高通滤波器则可以过滤低频噪声。
根据实验需求选择合适的滤波器，可以有效去除噪声。
2.小波变换小波变换是一种时频分析方法，可以将信号分解为不同频率的小波子信号。
通过选择合适的小波基函数和尺度，可以将噪声与信号有效分离，从而去除噪声。
小波变换在去噪中具有一定的优势，尤其适用于非平稳信号。
二、频域分析方法与技巧频域分析是振动信号处理中的一个重要步骤，它可以将时域信号转换为频域信号，进一步分析信号的频率成分、幅度、相位等信息。
1.傅里叶变换傅里叶变换是频域分析的基础方法之一，它可以将信号在时域和频域之间进行转换。
实验人员可以通过傅里叶变换得到信号的频谱图，进而分析信号的频率成分。
傅里叶变换的优点是简单易懂，但在处理非平稳信号时存在一定局限性。
2.短时傅里叶变换短时傅里叶变换是一种改进的傅里叶变换方法，可以处理非平稳信号。
它将信号分成若干小段，在每一段上进行傅里叶变换，然后通过描绘频率随时间变化的谱图来揭示信号的时频特性。
短时傅里叶变换在振动信号分析中应用广泛。
三、谐波分析方法与技巧谐波分析是对振动信号进行频域分析的一种方法，它可以分析信号中不同频率的谐波成分，揭示信号的特征和规律。
1.快速傅里叶变换快速傅里叶变换是一种高效的频域分析方法，可以快速计算信号的频谱。
通过快速傅里叶变换，可以快速得到信号中各个频率的幅度和相位信息，进而分析信号中的谐波成分。
利用振动信号分析故障诊断方法研究
利用振动信号分析故障诊断方法研究引言：振动信号是一种常见的故障诊断手段，通过对机械或电气设备产生的振动信号进行分析，可以有效地判断设备的工作状态和潜在故障。
近年来，随着科学技术的发展，振动信号分析在工业领域得到了广泛的应用。
本文旨在探讨利用振动信号分析进行故障诊断的方法及其研究意义。
一、振动信号分析的原理振动信号是机械设备在运行过程中由于内部结构、运动部件等原因所产生的振动，其特征包括振动频率、振幅、相位等。
振动信号分析的核心原理是通过对振动信号的频谱分析，确定故障特征频率，从而判断设备是否存在故障。
二、常见的振动信号分析技术1. FFT频谱分析快速傅里叶变换(FFT)是一种基于傅里叶变换的频谱分析方法，通过FFT分析振动信号的功率谱密度，可以得到频率信息。
利用频谱分析技术，可以检测设备内部的故障频率，如轴承的谐波频率、齿轮的啮合频率等。
2. 小波分析小波分析是一种时频分析方法，通过对振动信号进行小波变换，可以同时获得时域和频域的信息。
小波分析相对于FFT分析更具优势，可以有效地提取出瞬时频率、瞬时幅值等特征，对非平稳信号的分析具有较好的效果。
3. 非线性分析振动信号中包含了丰富的非线性特征，如共振、周期倍频、离散谱等，通过对振动信号进行相空间重构、Lyapunov指数计算等非线性分析方法，可以有效地判断设备是否存在故障。
三、利用振动信号分析故障诊断的应用振动信号分析在工业领域具有广泛的应用，可以用于早期故障预测、设备状态监测、故障诊断等方面。
1. 早期故障预测通过对设备产生的振动信号进行分析，可以提前检测到设备存在的潜在故障，并采取相应的维护措施。
例如，在风力发电机组中，通过监测主轴箱的振动信号可以判断主轴箱内轴承是否存在异常磨损，从而预测轴承故障的发生时间。
2. 设备状态监测振动信号可以反映设备的实时工作状态，通过对振动信号的监测与分析，可以及时了解设备的运行情况。
例如，在石油钻机上安装振动传感器，可以实时监测钻杆的振动情况，通过对振动信号的分析，可以判断钻具是否受损，避免钻具折断等事故的发生。
振动信号分析与故障诊断
振动信号分析与故障诊断振动信号是在很多机械设备中常见的一个现象。
通过分析振动信号，可以获取各种设备的运行状态和性能指标，进而进行故障诊断和预测。
振动信号分析与故障诊断在工业生产中具有重要的应用价值。
振动信号分析是指对振动信号进行处理、提取特征，并进行分析和诊断。
振动信号携带了机械设备的运行状态信息，包含了频域、时域和幅值等多维度的数据。
通过对振动信号进行分析，可以获得设备的各种振动特征，如振动频率、振动幅值、振动模态等。
振动信号分析的方法包括频谱分析、时频分析、小波分析等。
其中，频谱分析是最为常用的方法之一。
频谱分析通过将时域的振动信号转化为频域信号，可以清晰地展示出不同频率分量所占的比例。
通过观察频谱图，可以得出关于故障频率或共振频率的信息。
振动信号的故障诊断是指通过分析振动信号的特征和变化，判断设备是否存在故障，并确定故障的类型和原因。
常见的故障类型包括轴承故障、齿轮故障、偏心故障等。
不同类型的故障在振动信号中表现出不同的特征，如频率的变化、幅值的异常等。
轴承故障是振动信号中常见的故障类型。
轴承故障通常表现为频谱中出现明显的多个高频峰。
通过分析这些高频峰的特点，可以确定轴承故障的类型，例如滚珠疲劳、滚道剥皮等。
另外，轴承故障还会引起振动信号的幅值增大和频率的变化。
齿轮故障是振动信号中另一常见的故障类型。
齿轮故障通常表现为频谱中出现特定的频率分量，称为齿轮特征频率。
通过分析这些特征频率的变化和幅值的异常，可以判断齿轮故障的类型，如齿面磨损、齿根断裂等。
振动信号分析与故障诊断的应用范围广泛。
在制造业中，振动信号分析可以用来监测和评估设备的性能和健康状况。
通过对振动信号进行实时监测和分析，可以及时发现设备的故障和异常，采取相应的维修和保养措施，避免因故障带来的生产停顿和损失。
在航空航天领域，振动信号分析与故障诊断可以应用于航空发动机、飞机结构和飞行控制系统等。
通过对振动信号进行监测和分析，可以判断航空设备的性能和可靠性，并提前做好维修和更换的准备，确保航空器的安全运行。
机械振动学基础知识振动系统的振动信号处理方法
机械振动学基础知识振动系统的振动信号处理方法机械振动学是研究物体在受到外力作用时所表现出来的振动现象的学科。
在振动系统中，振动信号处理是非常重要的一环，它可以帮助我们更好地了解振动系统的性能和特性，为系统的设计和维护提供重要依据。
本文将介绍振动信号处理的方法及其在机械振动学中的应用。
1. 时域分析时域分析是最基本的信号处理方法之一，它通过对信号在时间轴上的变化进行观察和分析，来获取有关信号的信息。
在振动系统中，我们通常会采集到振动信号的波形，通过时域分析可以得到信号的幅值、频率、周期等特征参数，从而判断系统的运行状态和存在的问题。
2. 频域分析频域分析是将信号在频率域上进行分析的方法。
在机械振动学中，频域分析是非常重要的一种信号处理方法，因为振动信号往往包含了多种频率成分，通过频域分析可以将这些频率成分清晰地展现出来。
常用的频域分析方法包括傅里叶变换、功率谱密度分析、频谱分析等。
3. 频谱分析频谱分析是频域分析的一种重要形式，它可以将信号在频率轴上的能量分布清晰地表示出来。
在机械振动系统中，频谱分析可以帮助我们识别系统中存在的谐波成分、共振频率等信息，为系统的故障诊断和预防提供有力支持。
4. 转子动平衡技术转子动平衡技术是振动信号处理中的一种重要方法，通过对转子在运转时的振动信号进行处理，可以判断转子系统的不平衡情况，并进行相应的校正。
转子动平衡技术在机械工程中有着广泛的应用，可以有效降低机械设备的振动和噪声。
5. 振动传感器技术振动传感器是用于采集振动信号的一种重要设备，它可以将系统振动转化为电信号，并传输给信号处理系统进行分析。
振动传感器技术在机械振动学中有着重要的应用，可以帮助我们实时监测系统的振动情况，及时发现问题并进行处理。
总结：振动系统的振动信号处理是机械振动学中的重要领域，它可以通过时域分析、频域分析、频谱分析、转子动平衡技术和振动传感器技术等方法，来获取系统运行状态和特性的信息，为系统的设计、监测和维护提供支持。
振动信号处理方法综述
振动信号处理方法综述振动信号处理是一个极其重要的研究领域，尤其在机械工程、电子工程和物理学等领域中具有广泛的应用。
随着数码信号处理技术的不断发展，振动信号处理方法也在不断更新和完善。
本文将综述当前常见的振动信号处理方法，包括时域分析方法、频域分析方法、小波分析方法和模态分析方法。
时域分析方法:时域分析方法是指直接对振动信号进行时间域分析的方法。
主要包括以下几种：1、峰值检测法：通过寻找振动信号的波峰和波谷来分析振动信号的性质，它可用于快速检测机器故障并确定故障类型。
2、自相关函数法：通过计算振动信号的自相关函数来获得振动信号的特征值，进而实现故障诊断。
3、包络分析法：分析振动信号的包络线变化，用于判定工况条件或或机器设备运行状况是否正常。
频域分析方法:频域分析是指对振动信号进行频域分析的方法，可以更加深入地了解振动信号的频率分布情况，主要包括以下几种：1、傅里叶分析法：将时域信号分解为若干正弦波的叠加，以分析各分量在振动信号中的占比情况。
2、功率谱密度分析法：通过功率谱密度的分析，可以更准确地了解振动源的特性。
其使用广泛的技术是快速傅里叶变换（FFT）技术，以快速计算振动信号的频谱。
小波分析方法:小波分析是一种新兴的信号处理方法，可以同时在时域和频域中分析信号，主要包括以下几种：1、小波多尺度分析法：通过对振动信号的小波多尺度分析，可以更准确地确定振动信号的频率特性。
2、小波包分析法：对振动信号进行小波包分析，可将信号分解成一系列子信号，每个子信号的带宽和频率能够更加清晰地描述振动信号的特点。
模态分析方法:模态分析是指研究振动系统在不同的振动模态下的振动特点。
主要包括以下几种：1、模态分析法：通过响应分析技术，解出振动系统的振型和振频，在工程实践中常用于分析旋转机械和结构的振动特性。
2、主成分分析法：主要用于多属性振动信号的特征提取和数据降维处理，从而更好地对振动信号进行分析和处理。
综上所述，振动信号处理方法不仅应用广泛，而且种类繁多。
机械系统的振动信号特征提取与分析
机械系统的振动信号特征提取与分析概述：振动信号特征提取是机械系统故障检测与诊断的重要手段。
通过分析振动信号的特征参数，可以有效地判断机械系统的运行状态以及存在的故障类型。
本文将介绍机械系统的振动信号特征提取与分析的方法与应用。
1. 振动信号的特征参数振动信号包含了丰富的信息，可以通过提取信号的特征参数来分析。
1.1 平均值和均方根振动信号的平均值和均方根是最基本的特征参数。
平均值反映了信号的中心位置，均方根则反映了信号的幅值大小。
1.2 峰峰值和峰值因子峰峰值是指信号中最大峰值与最小峰值之间的差值，反映了信号的动态范围。
峰值因子是信号的峰峰值与均方根之比，可用于评估信号的峰值特性。
1.3 脉冲指标脉冲指标用于衡量信号中脉冲的数量和大小。
常用的脉冲指标包括峰值指数、脉冲因子和峰峰脉冲指标。
2. 振动信号的频谱分析频谱分析是振动信号分析的重要手段，可以揭示信号在频域上的分布情况。
2.1 傅里叶变换和功率谱密度傅里叶变换将时域信号转换为频域信号，功率谱密度则描述了信号在不同频率上的功率分布情况。
2.2 峰值频率和谐波分析振动信号中的峰值频率对应于系统中的固有频率，谐波分析可以用于检测系统中的谐振问题。
3. 振动信号的时频分析时频分析是频谱分析的一种延伸，可以研究信号在时域和频域上的变化规律。
3.1 短时傅里叶变换短时傅里叶变换可以在时间上对振动信号进行分段，并分别进行频谱分析，得到不同时间段的频谱信息。
3.2 小波变换小波变换可以在时域和频域上对信号进行高分辨率的分析，得到信号的局部特征。
4. 振动信号的特征提取方法振动信号的特征提取方法有多种，常用的方法包括时域分析、频域分析和时频分析。
4.1 时域分析方法时域分析方法主要包括统计分析、相关分析和时域瞬时参数提取。
4.2 频域分析方法频域分析方法主要包括功率谱分析、递归平均分析和相关函数分析。
4.3 时频分析方法时频分析方法主要包括短时傅里叶变换、小波分析和维纳-辛钦滤波器。
振动信号时频分析与特征提取方法研究
振动信号时频分析与特征提取方法研究一、引言振动信号是工程领域中常见的一种信号类型，它在机械设备故障诊断、结构健康监测等方面具有重要的应用价值。
对于振动信号的时频分析和特征提取方法的研究，不仅有助于深入了解信号的性质，还可以为故障诊断和结构健康监测提供有效的手段。
二、振动信号分析的基本原理振动信号分析的基本原理是将时域与频域相互转换，从而揭示信号的时频特性。
时域分析包括时间序列分析和统计特性分析，可以反映信号在时间上的变化情况；频域分析则是通过将信号从时间域转换到频域，得到信号在频率上的分布情况。
常用的频域分析方法有傅里叶变换、小波变换等。
三、傅里叶变换在振动信号分析中的应用傅里叶变换是一种将信号从时域转换到频域的方法，它可以将信号分解成不同频率的成分，进而提取出信号的频域特征。
在振动信号分析中，傅里叶变换常用于提取信号的主频率、峰值频率等信息。
然而，传统的傅里叶变换方法存在分辨率不高、无法给出时间信息等缺点，限制了其在某些应用场景下的使用。
四、时频分析方法的发展为了克服传统傅里叶变换的局限性，时频分析方法应运而生。
时频分析方法可以在一定程度上同时提供信号的时域和频域信息，具有更好的时频分辨率。
常用的时频分析方法有短时傅里叶变换(STFT)、连续小波变换(CWT)等。
这些方法通过在不同时间窗口上进行傅里叶变换或小波变换，得到在时频平面上的能量分布图，从而揭示信号的时频特性。
五、特征提取方法的研究与应用时频分析可以提供信号的时频信息，但直接使用时频图进行故障诊断和结构健康监测仍然存在一定的困难。
因此，研究者们开始探索基于时频分析结果的特征提取方法。
特征提取方法可以通过将时频图转化为数值特征，更好地表征信号的振动特性。
常见的特征提取方法包括瞬时参数提取方法、统计特征提取方法等。
六、研究案例：基于时频分析和特征提取的故障诊断方法以某型号风电机组的齿轮箱故障诊断为例，展示了时频分析与特征提取方法在故障诊断中的应用。
振动信号时频分析方法的研究
振动信号时频分析方法的研究传统的用于信号谱分析的主要方法如基于快速傅立叶变换或时间序列模型的谱分析,都假定信号是平稳的。
然而,在机械设备运行过程中，许多信号是非平稳或非线性的，如果在处理这些信号时，仍假设数据是平稳或线性的，会使我们得到错误的分析结果，因此，人们在傅里叶分析的基础上做了大量的研究，提出并发展了信号的时频分析方法,如短时傅立叶变换、Wigner-Ville分布以及小波变换等。
但这些时频分析方法都是基于传统的傅立叶分析的,是对信号的全局进行变换,对非平稳信号运用傅立叶变换类分析的结果是用谐波线性相加来模拟非平稳信号的瞬态特性,难以从根本上获得其瞬态特征。
而HHT分析，比小波分析具有更好的时频聚集性,又不存在Wigner-Ville分布中的交叉干扰项（概念了解一下）。
常用的时频分析方法短时傅里叶变换为了能着重分析某一短时间内的波形特征，用一个窗函数乘上所需要考虑的时间段内的信号，即乘上一个时间窗，再进行傅里叶分析。
其变换公式：其中窗函数中的是可以变动的，即窗可在时间轴上移动从而使信号逐段进入被分析状态，这样就可以提供在任意局部时间内信号变化激烈程度的特性，这是一种最基本的时频分析方法。
短时傅里叶变换通过时间窗的移动取一小段信号的傅里叶变换来估算在那个时间段的时频局部化特征。
为了获得较高的时间分辨率，时间窗应该越窄越好。
但在频域里，短时傅里叶变换相当于一组窄带滤波器的输出，为了获得较高的频率分辨率，滤波器的带宽应该越窄越好，这就意味着选择宽的时间窗。
显然这是相互矛盾的，因此短时傅里叶变换受到窗时频分辨率的限制。
给定时间窗及它的傅里叶变换，定义窗的带宽为：它表征区两个正弦波信号的能力。
定义窗的时宽为：它表征区分两个时域脉冲的能力。
实际上短时窗的频率分辨率满足，这就是不确定原理。
因此时间分辨率与频率分辨率不能同时任意小，受到不确定原理的限制。
（缺点：）短时傅里叶变换中，一但窗函数选定便具有固定不变的时宽和频宽，时频分辨率便确定下来。
振动信号分析与处理方法的研究
振动信号分析与处理方法的研究一、引言振动信号是机械设备故障的重要信号之一，随着工业化进程的不断加速，机械设备的运行效率及其安全性成为了保障生产的关键，因此，对振动信号的研究和处理显得尤为重要。
然而，由于振动信号具有非常复杂的时域和频域特性，因此如何精确地分析振动信号并判断其中的故障信息，一直是振动信号领域的重要研究方向。
二、振动信号的分析方法1. 时域分析方法时域分析方法是一种通过观察信号在时间轴上的波形变化来分析信号特征的方法。
其中，最常用的方法是均方根（RMS）方法、峰值检测与形状容限方法。
由于这些方法具有直观性和简单性，因此在实际工程中应用广泛。
但是，时域分析方法对于复杂故障和高噪声信号的处理效果较差。
2. 频域分析方法频域分析方法是一种将信号从时间域转换到频域来分析其特征的方法。
它通过将信号变换到频率域，观察信号的频率分布情况来分析其中的特征。
其中，最常用的方法是傅里叶变换、小波分析，以及脉冲耦合神经网络（PCNN）。
3. 时频域分析方法时频域分析方法是将时域和频域方法结合起来，通过时间和频率的双重信息来分析信号的特点。
其中，小波分析是时频域分析方法中的常用手段。
它可以对信号的高频和低频特性进行同步分析，并能够抵御干扰噪声的影响，在振动信号领域应用广泛。
三、振动信号的处理方法1. 故障信号的识别方法故障信号的识别方法是将不同类型的振动信号特征与不同故障类型的故障特征相结合，通过差异化来识别出故障信号。
其中，最常用的方法是模式识别方法。
该方法通过对故障信号进行分类，建立多个故障模型，然后将实际信号与各个故障模型进行比较，从而判断出故障的类型和程度。
2. 信噪比提高方法当振动信号中存在大量噪声时，需要通过一定的方法提高信噪比，以便更好地分析信号中的故障信息。
其中，滤波方法是提高信噪比的常用手段。
此外，还有自适应滤波、小波阈值去噪等方法也常用于振动信号的处理中。
3. 特征提取方法特征提取方法是从原始信号中提取有利于故障诊断的特征变量。
震动信号的测量与分析
震动信号的测量与分析地震是自然现象中最具危险性的一种，它不仅能够破坏建筑物，导致生命财产损失，还能够引发海啸、山体滑坡等规模更大的灾难。
因此，对地震的研究和预测具有非常重要的意义。
在研究地震的过程中，震动信号的测量与分析是非常重要的环节。
本文将介绍震动信号的测量和分析的基本原理及相关设备。
一、测量原理地震是一种机械波，当地球发生地震时，能量从震源处沿着地球表面向外传播，传播过程中会引起地面的变形和震动。
地震产生的震动信号可以通过地震仪进行测量和记录。
地震仪的原理是基于牛顿第二定律——质点受到的合力等于质量乘以加速度。
当地面发生震动时，地震仪测量到的就是地面加速度的变化。
地震仪是一个由质点和弹簧组成的弹射系统，当地面发生震动时，地震波通过基底传到地震仪，使得质点受到震动的作用，产生加速度。
加速度信号被转换成电信号，然后被记录在地震仪内部的磁带或数字存储设备上。
一般来说，地震仪最常测量的物理量是三轴加速度信号，分别沿着东西向、南北向和垂直方向。
通过这三个方向的加速度信号，就可以得到地面的三维加速度信息。
二、测量设备地震仪是地震测量的核心设备，目前市场上主要有两类地震仪：短周期地震仪和宽频地震仪。
短周期地震仪的测量范围在1Hz到50Hz之间，适用于地震研究和地下勘探等领域；宽频地震仪的测量范围在0.001Hz到50Hz之间，可以用于工程震动监测、海啸观测等领域。
除了地震仪之外，还需要一台数据采集器。
数据采集器主要用于对地震仪产生的电信号进行采集和数字化处理。
采集器需要搭载在地震仪上，将地震仪采集到的电信号转换成数字信号。
数字信号可以通过通信线路传输到数据中心，由地震学家进行进一步的分析和研究。
三、信号分析地震信号是一种具有非常复杂的特征的信号，因此需要一系列的信号处理技术来分析和解释。
常用的信号分析方法包括：傅里叶变换、小波变换、时频分析等。
傅里叶变换是将信号从时域转换到频域的一种方法。
从时域到频域的转换可以让我们更加清楚地认识到信号中所包含的频率成分，从而进行进一步的分析。
振动信号实验报告
一、实验目的1. 理解振动信号的基本概念和特性。
2. 掌握振动信号的采集、处理和分析方法。
3. 学习使用振动信号分析仪进行实验数据的获取和分析。
4. 通过实验验证振动信号理论，提高对振动信号处理技术的应用能力。
二、实验原理振动信号是指描述物体振动状态的物理量随时间变化的函数。
振动信号分析主要包括信号的时域分析、频域分析和时频分析。
本实验主要研究振动信号的时域和频域分析。
1. 时域分析：时域分析是指分析振动信号随时间的变化规律。
主要方法有：时域波形分析、时域统计特征分析等。
2. 频域分析：频域分析是指将振动信号分解为不同频率的成分，研究各频率成分的振幅和相位。
主要方法有：傅里叶变换、短时傅里叶变换等。
三、实验仪器1. 振动信号分析仪2. 振动传感器3. 数据采集卡4. 振动台5. 激励信号发生器四、实验步骤1. 振动信号的采集（1）将振动传感器固定在振动台上，确保传感器与振动台接触良好。
（2）将振动信号分析仪与数据采集卡连接，并将数据采集卡与振动传感器连接。
（3）打开振动信号分析仪，设置采样频率、采样点数等参数。
（4）打开激励信号发生器，产生振动信号，并通过振动台传递给振动传感器。
（5）启动振动信号分析仪，采集振动信号。
2. 振动信号的时域分析（1）在振动信号分析仪上观察振动信号的时域波形，分析振动信号的幅值、频率和相位等信息。
（2）计算振动信号的时域统计特征，如均值、方差、均方根等。
3. 振动信号的频域分析（1）将振动信号进行傅里叶变换，得到频域信号。
（2）在频域信号上观察振动信号的频率成分、振幅和相位等信息。
（3）分析振动信号的频谱特性，如共振频率、频率分布等。
4. 振动信号的时频分析（1）使用短时傅里叶变换对振动信号进行时频分析。
（2）在时频图上观察振动信号的时频特性，如瞬时频率、瞬时幅值等。
五、实验结果与分析1. 时域分析结果通过时域分析，可以观察到振动信号的幅值、频率和相位等信息。
例如，在实验中，振动信号的幅值约为0.5m/s²，频率约为50Hz。
振动信号的处理和分析
数据存储：将采集 到的信号存储到计 算机或存储设备中
采集过程中的影响因素
01
传感器的选择：根据信号类型和频率选择合适的传 感器
02
采样频率：采样频率应满足信号频率的两倍以上
03
采样精度：根据信号精度要求选择合适的采样精度
04
抗干扰能力：采集过程中需要考虑电磁干扰、机械 振动等干扰因素
05
数据存储：采集到的数据需要存储到合适的存储介 质中，如硬盘、内存等
结构健康监测：通过分析振动信号， 可以评估结构的健康状态，预测结 构的使用寿命。
航空航天工程：通过分析振动信号， 可以监测飞行器的运行状态，保障 飞行安全。
02
振动信号的采集
采集设备及原理
采集设备：加速度 计、陀螺仪、压力 传感器等
原理：通过传感器 将振动信号转换为 电信号
信号调理：放大、 滤波、采样等
03
振动信号的识别与分 类
故障特征提取
01
信号预处理：去除噪声、滤波等
02
特征提取：选择合适的特征，如时域、频域、 时频域等
03
特征选择：根据分类器选择合适的特征
04
分类器选择：选择合适的分类器，如SVM、 神经网络等
05
训练和测试：使用训练数据训练分类器，使 用测试数据测试分类器的性能
06
结果分析：分析分类器的性能和故障特征， 优化分类器
0 5
确定性信号：信号的幅值 和相位都是确定的
0 6
随机信号：信号的幅值和 相位都是随机的
振动信号的应用场景
机械设备监测：通过分析振动信号， 可以监测设备的运行状态，及时发 现故障隐患。
地震监测：通过分析振动信号，可 以监测地震活动，预测地震的发生 和强度。
振动信号分析方法在故障诊断中的应用
振动信号分析方法在故障诊断中的应用振动信号是机器设备运行时所产生的一种普遍存在的物理现象，而振动信号分析方法则是对这些信号进行分析、对比和评价的一种技术手段。
近年来，随着计算机技术和信号处理技术的不断发展，振动信号分析方法已经成为了机器设备故障诊断的重要工具之一。
本文将介绍振动信号分析方法在故障诊断中的应用。
一、振动信号的特点振动信号具有以下特点：1、高频性：机器设备的振动信号通常是高频的，一般在几百 Hz 到几千 Hz 范围内。
2、非线性：机器设备的工作状态和负载情况都会影响振动信号的特性，使得振动信号变得不稳定和复杂。
3、非平稳性：机器设备的振动信号随着时间的变化而变化，表现为非平稳信号。
4、信噪比低：机器设备振动信号的信噪比较低，需要利用信号处理技术提高信噪比。
这些特性使得振动信号的分析和识别比较困难。
二、振动信号分析方法振动信号分析方法主要有以下几种：1、时域分析：时域分析方法是将振动信号转化为时间序列，进行时间域上的分析。
常用的时域分析方法有均值、方差、峰值、波形等。
2、频域分析：频域分析是将振动信号作为一个频率函数，进行频域上的分析。
常用的频域分析方法有快速傅里叶变换、功率谱密度、频谱等。
3、时频域分析：时频域分析是将振动信号同时考虑在时间域和频域上的变化，能够更好地反映信号的非平稳性和非线性性质。
常用的时频域分析方法有小波变换、时频分析等。
4、特征提取：特征提取是从原始振动信号中提取出有代表性的特征值，从而实现对故障的识别和分类。
常用的特征提取方法有时域参数、频域参数、时频域参数等。
三、振动信号分析方法在故障诊断中的应用主要分为以下两个方面：1、故障检测：通过对机器设备产生的振动信号进行时域分析、频域分析和时频域分析等方法，可以提取出有代表性的特征值，进而对设备是否存在故障进行检测。
例如，当机器设备内部出现故障时，会产生一系列不同于正常运行状态的振动信号，经过信号处理和分析后，可以检测出故障的存在。
震动信号的频域分析及特征提取研究
震动信号的频域分析及特征提取研究近年来，随着现代化工业的发展以及基础设施建设的不断推进，人类的生产和生活与机械设备紧密相连，振动问题逐渐成为工程领域中的重要难题。
震动信号的频域分析及特征提取研究，正是针对这一问题而展开的一种重要研究方向。
一、震动信号的频域分析频域分析，是指将时域信号转换为频域信号，从而更深入地研究信号的特征及物理本质的一种信号分析方法。
在机械振动领域中，采用的最为广泛的分析方法就是频域分析。
首先，震动信号的频域分析需要进行信号采集、滤波和采样三个步骤。
采集信号时，可以将传感器与被测物体进行关联，传感器直接监测被测器件震动的振幅和频率，并输出模拟信号，通过数据采集卡转换为数字信号。
在提取特定频率成分或减少多余噪声时，需要进行数字滤波来优化信号质量。
采样过程中，需要根据所获取的传感器信号，采取适当的时间间隔进行数据采样和储存。
接下来是FFT（快速傅里叶变换）算法的应用。
FFT是一种将时间域信号转换为频域信号的算法，可以在计算机上对信号进行快速的频域变换，分离出原信号中的各个频率分量及其强度，在频谱图上显示出来，从而得出一个完整的频域图像。
如果需要对原始数据进行降噪、滤波或预测，可以通过傅里叶变换、小波变换等算法对其进行进一步的频域分析。
二、震动信号特征提取震动信号特征提取，是指通过算法分析对振动信号中的各种性质进行计算和统计，从而提取出能反映工件运动特性和机械状态的客观指标。
研究特征提取方法，能够有效地评估机械设备的运行状况，提高机械设备的效率，延长机械的使用寿命。
震动信号的特征参数主要包括时间域参数和频域参数两大类。
时间域参数包括波形形态参数和时域统计参数，既可以从整体上反映振动信号的波形水平，也可以从微观特性上揭示振动噪声的随机性和不规则性；频域参数则包括功率谱特征和频域统计特征，对于振动信号的分析具有极其重要的作用。
在实际特征提取过程中，震动信号往往是一个很复杂的非线性系统。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
振动信号的分析方法
在对设备进行监测和故障诊断中，大多都采用对设备进行振动状态监测，所以对振动信号进行有效地分析，使用不同的分析方法来获得振动信号的特性参数，这种方法是机械设备实现故障诊断的主要措施。
常用的振动信号分析方法有时域分析法，频域分析法，阶次跟踪分析法，经验模态分析法和包络解调分析法，下面逐个对这五种分析方法进行详细说明。
1时域分析法
振动时域参数分析是对风力发电机组进行故障检测和诊断的简易方法，时域波形是经过DSP数据处理器去噪处理后的信号，包含较多的信息量。
在时域诊断中，采用的参数有:均值、均方根值、峭度值、峰值、脉冲因子、裕度系数……通过监测这些特征参数是否超过设定的_值来诊断传动部件是否发生机械故障。
幅域参数一般分为有量纲和无量纲2种类型的指标。
均值、均方根值等为有量纲的时域参数。
无量纲的时域参数包含偏态系数、波形因子、峰态系数、脉冲因子、裕度系数……现对时域分析中所涉及的主要釆用的参数进行简要介绍。
(1)均值:平均值又可称为直流分量，是用来评价信号是否稳定。
表征了振
动信号变化的中心波动，是信号的常量分量，其表达式为
其中，n为总的采样点数;表示振动信号的样本函数。
(2)均方根值:均方根值，也叫方均根值，它是对信号先平方，再求取平均值后开方得到的，是对没有规律的信号比较有用。
其表达式为
(3)峭度:峭度值是可以直接体现概率密度的一种可靠参数，概率密度函数分布形态偏移越大，峭度值的绝对值就越大。
峭度值可以反映概率密度图形的对称性。
概率密度函数分布形态偏移越大，峭度值的绝对值越大。
除此之外，还有几种比较常见的时域参数，
2频域分析法
时域振动信号的频谱分析是目前所知的研究故障特征方法中基础的方法之一，可以在频谱中，获得比较全面的故障信息。
在频域中，主要从幅值频谱、功率频谱、倒频谱3个基本的频谱进行分析。
频谱的功能是用来分析原始信号中轴承内圈、外圈的固有频率和故障频率，以及齿轮箱齿轮互相哨合产生的哨合频率;倒频谱的功能是用于容易地获得频谱的边频带中的周期成分，并确定故障发生的
位置。
1.幅值谱分析
幅值频谱就是对传感器釆样所得的原始信号经处理后的振动信号进行一次
傅立叶变换(FFT)，计算并画出该时域振动信号的频率图谱，傅立叶变化的表达式为：
一个周期信号经过傅立叶变换后，得到的幅值谱是一个离散的信号，该频谱是由信号的基波和各次谐波组成的;非周期信号经过傅立叶变换后变成了一个连续的信号，信号连续地分布在一定的频率范围之内。
幅值谱可以代表谐波频率时域信号的有效值，是时域信号各谐波的幅值随频率的一种线性分布。
2.功率谱分析
功率谱，就是在频域中表现对信号功率的分布，即体现出振动信号能量的大小情况。
功率谱包括互功率谱和自功率谱2种频谱，它的频谱包含的信息和幅值谱是一样的，因为它是幅值的平方，所以比幅值谱的突出频率更加清晰。
基于幅值谱的自功率谱的表达式如下所示。
由上式可知，功率谱其实就是时域信号在谐波频率幅值的平方，这样得到的频谱是主要的频率显的更加突出。
3.倒频谱
倒频谱，又叫二次频谱。
它可以有效地检测出复杂频谱中的周期成分。
倒频谱通常用在机械振动中，为了对故障进行检测和诊断，所以它在振动信号分析方面应用的较多。
功率倒频谱可以定义为对功率谱作对数运算后，再进行对运算的结果进行反傅里叶变换而得的频谱，即:
倒频谱有以下特点。
(1)
通过倒频谱分析，能够识别出信号中不同频率分量，找到对诊断来说比较重要的周期成分。
(2)倒谱能分离谐波和边频带分量。
3包络解调分析法
包络解调分析是指硬件设备采集的振动信号进行解调后产生包络线，并对其进行傅里叶变换后作频谱分析，这种方法对由机械冲击造成的高频响应信号的处理非常有用。
对信号进行包络分析的主要目的就是对高频信号的能量变化进行相应的分析。
包络谱主要用于分析齿轮箱齿和轴承故障冲击激起的高频共振，及时检测到它们的早期故障问题。
振动信号经过滤波，低频信号被滤掉，剩余部分经过包络解调，低频调制信号可以从这部分高频信号中提取出来，低通滤波后，可得较清晰的低频信。
这种信号分析的方法可以抵抗低频信号的干扰，提高信噪比，使故障特征信号更加明显地显示出来，从而为机械设备的故障诊断分析提供有利的帮助。
