SWAN硅表AMI SILICA-new

12
扩展通道
+
1(2)通道AMI Silica加AMI Sample Sequencer最多可 以测量六路样水
13
管路连接
A B C D E F H I J 6路切换阀样水出口 6路切换阀 1-2通道流通池 3-4通道流通池 5-6通道流通池 流量计 溢流 1-6通道进水口 排水口
注意: 进水口I:连接4x6mm软管 排水口J:连接15x20mm软管 流量计F出口用4x6mm软管 连接,管子的另一端连接到AMI Silica 的进水口
1
AMI Silica
2
测量原理
AMI SILICA 采用光电比色法,其理论基础是光吸收定律,又称朗伯—比耳定律
3
型号
• • •
AMI Silica(1k) AMI Silica(2k) AMI Silica + AMI Sample Sequencer
硅表(1通道) 硅表(2通道) 硅表(3-6通道)
14
电气连接
注意:1.AMI Sample Swquencer需要独立220VAC电源 2.连接电流信号输出线缆
15
参数设置
注意: 连接AMI Sample Sequencer后, AMI Silica菜单有如下变化: 1. channel值最大由2变为6 2.增加子菜单Signal sequencer 还需要设置以下参数: AMI Sample Sequencer: 设置mode参数: AMI AMI Silica: 1.设置channel参数:1-6(根据测量通道数) 2.设置Signal sequencer下的range high值
16
谢谢!
1通道硅表
B C D E F
斯旺硅表

硅酸盐连续测定仪操作手册COPRA SILICA96-251011ANALYTICAL INSTRUMENTSSwan Analytical Instruments AG CH-8616 Riedikon / Uster目录目录ⅰ警告及注意事项ii安装启动步骤iii 1.1 概述 1.11.2 工作原理 1.11.2.1 测量原理 1.11.2.2 在线操作 1.22 安装 2.12.1 安装要求 2.12.2 样水要求 2.12.3 拆箱 2.12.4 安装 2.22.5 接线 2.42.6 安装压力棒 2.112.7 启动 2.123 显示屏与键盘 3.1 3.1 显示屏 3.13.2 键盘 3.24 模式设置 4.14.1 串行接口 (RS232) 4.24.2 FIELDBUS/MODEM 4.34.3 打印输出 4.44.4 记录器 4.5 4.5 校准 4.64.6 测量参数 4.84.7 选项 4.104.8 维护 4.125 用户模式 5.15.1 手工取样 5.25.2 硅表的限位 5.35.3 打印机 5.4 5.4 记录器 5.7 5.5 系统 5.95.6 诊断 5.116 维护 6.16.1 维护时间表 6.16.2 更换泵管 6.26.3 配制试剂 6.5______________________________________________________________________________ ii6.4 清洗试剂过滤器 6.6 6.5 更换阴离子交换柱 6.66.6 电磁阀的维护 6.8 6.7 更换通道选择阀 6.9 6.8 维护之后的启动 6.11 6.9 测量中断/完全停运及拆卸仪器 6.11 6.10 错误信息 6.12______________________________________________________________________________ iii警告仪表符合DIN57411 part 1/VDE 041 part 1、“电子测量仪保护措施”,并且在无故障条件下出厂。
SWAN硅表讲解学习

硅磷表一、测量原理朗伯-比耳定律A=kcb当一束单色光通过均匀溶液时,其吸光度与溶液的浓度和厚度的乘积成正比。
A 是吸光度,A=lgI0/lgIk 是比例常数,与入射光波长、物质的性质和溶液的温度有关。
c 是溶液的浓度。
b 是流通池的厚度。
影响硅、磷测量的主要因素:1.光度计波长2.反应温度二、波长的选择✓物质的颜色是由于对不同波长的光具有选择性吸收作用而产生的。
如图所示,硅钼蓝对波长815nm的吸收最大。
✓SWAN硅表选择波长为815nm的单色半导体冷光源(LED),其特点是测量准确、灵敏度高、稳定性好;光源长寿命。
但需要温度恒定。
SWAN硅表将光度计置于45℃恒温反应室中。
三、温度对化学反应的影响➢ 化学反应速度与温度有关。
在生成硅钼蓝的一系列化学反应中,速度最慢的一步是生成硅钼黄的反应,常温下,需要10分钟以上的时间。
如图所示,当温度达到45℃时,反应可在2分钟内完成。
➢ SWAN 硅表45℃恒温反应室,确保反应条件恒定,而且每两次测量间隔最小:只有2.5分钟!SWAN 硅表构成(一)24 6 81051015 20Seconds% of Endvalue1227 45样水进入和多通路系统(2、4、6通道)——样水溢流,保持新鲜样水。
SWAN硅表构成(一)样水进入和多通路系统(2、4、6通道)——样水溢流,保持新鲜样水。
SWAN硅表构成(二)样水和试剂加入系统——SW AN设计的数控机械式蠕动泵✓泵管压力恒定,确保长寿命,质保期1年。
✓蠕动泵转速可控,延长泵管寿命。
可达1.5-2年。
✓可加速正转,快速新试剂填充。
✓可加速反转,快速排空试剂。
避免污染。
四、SW AN硅表构成(三)45℃恒温反应测量室✓消除外界温度对测量值的影响确保测量准确、稳定;✓测量快速,每一次测量周期为2.5min。
四、SW AN硅表构成(四)虹吸排液系统✓彻底干净,减少交叉污染;✓无机械易损件。
四、SW AN硅表构成(五)校准及离线测量系统✓自动或手动零点校准;✓自动或手动斜率校准;✓自动或手动空白校准(选项);✓离线测量功能。
《swan钠表说明书》课件

我们为您准备了一份常见问题和解决方案清单,帮助您快速解决使用中的问题。
保修服务说明
我们提供一年的免费保修服务,为您的使用提供保障。
注意事项
1 如何正确清洁和维护Swan钠表?
定期用湿布擦拭Swan钠表表面,避免使用腐蚀性化学品。
2 Swan钠表的使用限制
请勿将Swan钠表置于高温、潮湿或阳光直射的环境中,以避免影响测动Swan钠表?
打开Swan钠表盖板并按下电源按钮,进入菜单界面,选择相应操作。
2
Swan钠表如何进行采样?
用试管采集水样后加入试剂,插入Swan钠表进行测量,可得到精准的含钠量值。
3
数据如何分析?
Swan钠表自带数据分析软件,可直接连接电脑进行数据处理和分析。
功能介绍
温度校准
Swan钠表可自动进行温度补偿,并提供手动温 度校准功能。
时间校准
Swan钠表自带时钟模块,提供手动时间校准方 法,确保时间的准确性。
数据存储
Swan钠表内置大量存储空间,可存储数百组样 品数据,并支持SD卡扩展存储。
数据下载
Swan钠表可以通过USB或Wifi接口将数据上传 到计算机或移动设备进行存储和处理。
技术支持
客服热线
无论何时,您都可以拨打我们的客服热线获得支持和帮助。
3 安全警告与禁止事项
请勿将Swan钠表用于非法或违法用途,以及接入电网等高危环境中。
Swan钠表说明书PPT课件
详细介绍Swan钠表的功能、使用方法和技术支持,帮助您更好地了解这款仪 器在工作中的应用。
简介
1 Swan钠表是什么?
Swan钠表是一款用来检测水中钠离子含量的检测仪器,广泛应用于水处理、制药、食品 等行业中。
swan化学仪表常见问题分析

钠表常见问题分析
序号 1 常见问题 测量值不稳 原因 处理办法
电解液没有连续充入参 检查电解液瓶是否扎孔以及 比电极 参比电极内电解液是否填充 完全 参比电极损坏 更换参比电极
2
数值偏高
碱化试剂(二异丙胺) 检查碱化试剂(二异丙胺) 用完 碱化通道堵塞 检查碱化通道是否堵塞 重新放置标液瓶使标液顺畅 流下
3 4
校准时出现Er03报警 标液瓶位置不合适
校准时出现Er02报警 配置的标液与设置的标 重新设定 液值不一致 标液配错 重新配标液
氧表常见问题分析
序号 1 2
常见问题 温度显示为80以上 E003报警
原因 温度电极故障 电解液填充不完全或膜破 裂
处理办法 更换电极 重新填充电解液或更换膜
pH表常见问题分析 表常见问题分析

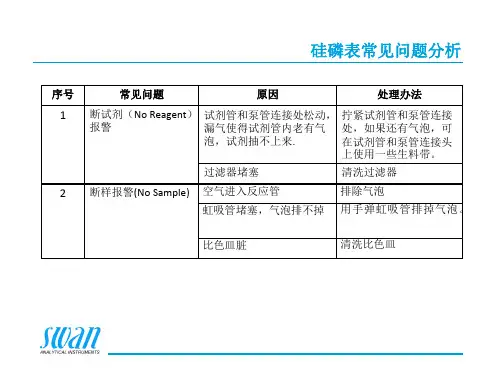

硅磷表常见问题分析
序号
常见问题
原因
处理办法 1.首先用肉眼逐一检查各个样水管及试剂管中是 否有气泡并排查漏点; 2.将任意试剂泵管旋松片刻,使空气进入并形成 大气泡,随即再次旋紧,若小气 泡停留于比色皿某处,则可能被大气泡带走, 反之进行下一步; 3.检查试剂管末端的滤垫是否堵塞,必要时进行 更换; 4.把所有试剂管从试剂桶中取出,放入纯水中 ( 若气泡或杂质是由试剂引起,此 时读值应为0); 5.再把样水进样管(6通道转换阀前端)放入纯水 中(若气泡或杂质是由样水引 起,此时读值应为0);
6.进而把进样管 (6通道转换阀后端,即S管)放 入纯水中,若气泡或杂质是由 转换阀引起(一些老的硅表转换阀为旧款), 则此时读值应为0; 7.若通过上述步骤,峰值依然存在,则可能是由 于光度计箱透光等原因造成,可以找大小适中的 纸箱罩住光度计箱,峰值消失,则是光度计透光 造成,可对光度计箱整体进行更换。
硅表

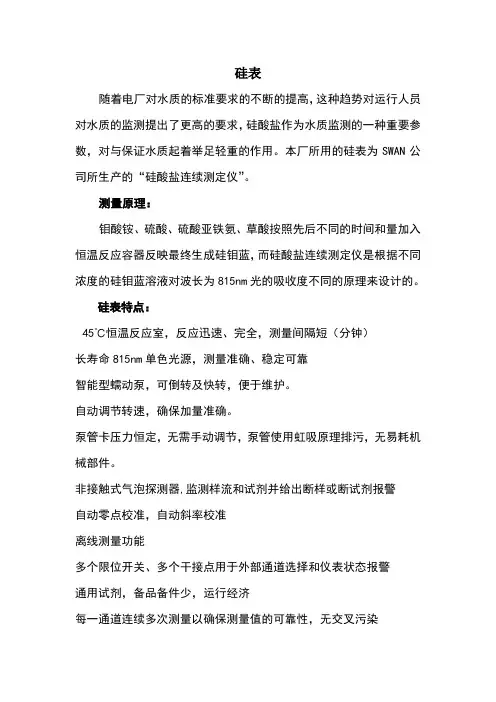

硅表随着电厂对水质的标准要求的不断的提高,这种趋势对运行人员对水质的监测提出了更高的要求,硅酸盐作为水质监测的一种重要参数,对与保证水质起着举足轻重的作用。
本厂所用的硅表为SWAN公司所生产的“硅酸盐连续测定仪”。
测量原理:钼酸铵、硫酸、硫酸亚铁氨、草酸按照先后不同的时间和量加入恒温反应容器反映最终生成硅钼蓝,而硅酸盐连续测定仪是根据不同浓度的硅钼蓝溶液对波长为815nm光的吸收度不同的原理来设计的。
硅表特点:45℃恒温反应室,反应迅速、完全,测量间隔短(分钟)长寿命815nm单色光源,测量准确、稳定可靠智能型蠕动泵,可倒转及快转,便于维护。
自动调节转速,确保加量准确。
泵管卡压力恒定,无需手动调节,泵管使用虹吸原理排污,无易耗机械部件。
非接触式气泡探测器,监测样流和试剂并给出断样或断试剂报警自动零点校准,自动斜率校准离线测量功能多个限位开关、多个干接点用于外部通道选择和仪表状态报警通用试剂,备品备件少,运行经济每一通道连续多次测量以确保测量值的可靠性,无交叉污染维护:(1)在硅表出现“在线与手测偏差”比较大时我们在平时消缺时一般进行零点校准与增益校准。
重新标定仪表。
使表达到与手测值相符的范围。
(2)在配置溶液时不用玻璃容器配置。
因玻璃本身含有硅会对测量造成影响。
且配比时溶液摇至均匀。
(3)在比色器内有时会生成肉眼看不到的小空气颗粒,这种空气泡会增加溶液的遮光率,使测量值偏大。
发生此问题时可采用松动采样口,利用产生的大气泡将测量系统内的小气泡带走。
在恢复零点阀出厂设置也可排除取样口内的空气。
(4)系统由于长时间运行时会在系统内形成杂质,对测量造成影响,应定期对管路进行清洗,对管路清洗时一般采用5%---10%的氨水冲洗。
(5)标定后的结果CAL ZERO (零点)在18万---22万,STD (斜率)—为合格。
(6)再出现一通道不准,另一通道准时,可采用将通道设置为6通道,系统自动扫描,可自动回复。
swan硅表说明书

COPAR SILICA 硅酸盐连续测定仪安装启动步骤检查工作电压是否符合仪表额定值!不要开启电源,按照2.7章节所讲的去做后!安装位置(2.1):选择一个方便调整和方便打开仪表前门的地方,仪表位置必须满足以下连接要求:- 交流电源出口接地,至少100~230VAC,50/60Hz/85 VA。
- 每通道样水管线(4x6 mm)满足至少10 ml/min的流速和0.3 - 3 bar(4 - 43 psi)的气压。
- 废水管线(14x20 mm (1/2"))常压排放,2 - 4通道仪表。
安装(2.4):- 垂直安装仪表。
- 连接样水管路、安全通道、废水线路。
- 安装离子交换柱电气连接(2.5)- 连接所有外设,如限位开关、电流回路和打印机等。
- 连接电源线,不要接通电源。
泵管(2.6)- 安装压力棒,将泵管紧压在泵体上。
样水流(2.7)- 检查样水是否无滴漏,管路是否通畅(样水中不能有污物)。
- 打开样水控制阀。
调整流量大小。
样水最终必须连续地从废水孔排出。
标准(2.7)- 用优质(无硅)水彻底清洗标准瓶。
- 根据你的需要配制标准硅溶液,最好直接在标准瓶内配置。
- 安装试剂瓶。
试剂(2.7)- 根据配方,用有标签的试剂桶配制试剂。
- 根据颜色代码将试管连接到分配器(在泵的正下方)。
- 根据颜色代码将试管放在试剂桶内。
兰色钼酸红色硫酸无色草酸黑色还原剂(硫酸亚铁铵)接通电源(2.7)- 接通电源。
- 试管被自动注满,同时反应试管和光度计被加热到运转温度。
仪表设置(4 & 5)- 设置外接设备的所有参数(界面、打印机、记录器和其它选项)。
- 设置仪表运转参数(自动校准、限位、打印输出和记录器)。
2 安装2.1 安装要求选择一个便于靠近仪表和试剂桶的地方,仪表位置必须满足以下连接要求:电源:100~230VAC+15%,85VA进水口:适配4 x 6 mm FEP管的Serto管2支到4支排水口:1/2" (14 x 20 mm) 软管,它有足够的容量可以在环境大气压下自由排放警告:仪表中所有连接必须遵循章节2.5和附录中提到的最小化系统规范。
《硅表的使用与检验》幻灯片

1.3 硅表的光路系统
① 光度计外表污染 外表现象:响应速度慢,测量误差大〔示值
明显增大〕。 产生原因:流通池或透光窗外表污染〔热力
系统氧化物的长期沉积〕。 处理方法:清洗流通池或透光窗。
1.3 硅表的光路系统
② 示值重复性差 外表现象:测量示值重复性差。 产生原因:光源供电电源〔交流220V或二次
1.2 硅表的流路系统
常见故障及处理方法 斜率值低 外表现象:示值误差增大。 产生原因:蠕动泵泵管堵塞或试剂失效。 处理方法:换新堵塞的蠕动泵泵管;更换全
部试剂。
1.2 硅表的流路系统
常见故障及处理方法 斜率值低 外表现象:示值误差增大。 产生原因:样品内氧化物或垃圾过多,致使
比色皿〔流动池〕透光窗外表严 重污染。 处理方法:清洗比色皿〔流动池〕透光窗。
根本原理:当硅表的检测器测得穿过硅 钼蓝溶液的透射光强度,与特定的参比 值相比后得到透光率,经过单片机计算 处理,得到溶液的吸光度,再与仪器内 部的校准曲线对照处理后,得到溶液的 浓度值。其测量转换过程是:透射光强 度→ 透光率 → 吸光度 → 浓度。
1.2 硅表的流路系统
〔1〕取样局部:由取样阀、取样杯和断水检 测器组成。对于多通道的硅表,各通道样品溶 液差异不要太大,否那么会影响样品测量结果 的准确度。因此,给水、饱和蒸汽、过热蒸汽、 再热蒸汽共用4通道二氧化硅表,比较合理。
为6个月。
1.2 硅表的流路系统
常见故障及处理方法
蠕动泵故障—滚轴磨损
外表现象:不能正常输送样品和试剂。
产生原因:滚轴长时间滚动摩擦产生磨损
泵管
可调泵管卡
滚轴
磨损成槽型
1.2 硅表的流路系统
常见故障及处理方法 蠕动泵故障—变速箱故障 外表现象:蠕动泵电动机运转正常,泵头不
SWAN PAM 电导率表培训教材

ANALYTICAL INSTRUMENTSSWAN公司在线AMU电导率表培训文件瑞士SWAN公司中国代表处北京欧林特技术咨询有限公司(一)测量原理在测量水溶液的导电能力时,往往用电阻的倒数——电导来描述,或用电阻率的倒数——电导率来表示。
在导电的过程中,水溶液所呈现出的电阻特性也符合电阻的定义。
根据欧姆定律,在水温一定的情况下,水的电阻值R与电极的垂直截面积A成反比,与电极间的距离L成正比,如下式:R=ρ·L/A其中ρ为电阻率,或称比电阻。
电阻的单位为欧姆(欧,代号Ω),或用微欧(μΩ),1Ω=106μΩ;电阻率的国际制(SI)单位为欧米(Ω·m)。
如果电极的截面积A做成1cm2,两电极间的距离L为1cm,那么电阻值就等于电阻率。
(二)仪表结构PAM 电导率变送器B-Flow 70 流通池Sensor UP-CON测量电极(三)操作同时按下PAR和PGR键,进入编程状态,第一个编程序号P0.0在屏幕上出现。
按PGR键,屏幕上编程序号以十倍数量级变化(P0.0 → P1.0→ P2.0等)。
按PAR键,屏幕上编程序号以一个数量级变化(P0.0 →P0.1→ P0.2等)。
改变程序值:用箭头键改变程序值。
用ENTER键确认新数值,或用ESCAPE键退出这一设置。
按PGR或PAR键,出现另一个编程项。
用键退出编程方式。
设置仪表:(1)P1.0:输出功能选择1,模拟输出对应电导率测量值。
(2)P1.1:程序值选择0表示模拟信号为0-20mA, 1=4-20mA (3)P1.2:模拟输出0/4mA对应的测量值(输出量程下限)(4)P1.3:模拟输出20mA对应的测量值(输出量程上限)(四)校准无需校准。
硅表培训课件

Polymetron 9210 硅酸盐分析仪
四、典型故障分析及处理方法
1、显示Reference error(参比错误)或一直测量值为 0.01ppb。
(1)检查测量光纤是否断裂或接触不良。具体方法:在 “MAINTENANCE /PHOTOMTER TEST”中检测光度计, 若有错误信息,则可能时光纤问题。 处理方法:旋开光度计测量槽螺丝,用电筒垂直照射光纤 口,后到管路板后将光纤另一端解裂,观察是否有充足的 亮光,若无亮光或和光线很微弱,则需要更换光纤。
(1)加药管路堵塞。清洗管路。若R1堵塞(黄绿色沉积), 用氨水冲洗,后用去离子水冲洗;若R3堵塞(淡绿色沉 积),用40ug/l的苯甲酸钠清洗,后用去离子水冲洗。
(2)加药量不均匀引起。观察试剂R1,R2,R3试剂液位,若 试剂液位明显不在同一水平线上,则证明试剂加药泵堵, 或管子堵,或泵的出力不够。堵的处理方法为:清洗泵体; 若清洗后仍出力不够,需更换加药泵。
8
• 主菜单 校准 维护 测量 报警 mA输出 通讯 顺序 服务
Polymetron 9210 硅酸盐分析仪
9
• 校准菜单
编程 初始校准 手动校准 参数 历史值
Polymetron 9210 硅酸盐分析仪
10
Polymetron 9210 硅酸盐分析仪
11
• 维护菜单 启动 补充试剂 泵-其它 电磁阀 继电器 逻辑输入 管路清洗 长期停机 光度计测试
6
Polymetron 9210 硅酸盐分析仪
7
Polymetron 9210 硅酸盐分析仪
• 9210 能够分析达6 个不同的样水,被分析的样水在 一个固定的环路内环流,并能使样水得到快速更新。 流量的调节借助于一个针型阀 (2)来实现。在分析的 开始,借助于一个电磁阀(5)样水被引入测量槽(4) 内 用微型泵(9) 加入第 1 种试剂,此时,在样水中所含 的硅与钼兰反应, 并且形成黄色的硅钼兰络合物,试 剂反应时间相对较长 然后,加入草酸以避免磷酸的干 扰并且颜色被加深 用硫酸亚铁铵将黄色的硅钼酸盐络 合物还原成兰色的硅钼兰络合物,在反应结束时执行 光度计测量。
swan硅表说明书

COPAR SILICA 硅酸盐连续测定仪安装启动步骤检查工作电压是否符合仪表额定值!不要开启电源,按照2.7章节所讲的去做后!安装位置(2.1):选择一个方便调整和方便打开仪表前门的地方,仪表位置必须满足以下连接要求:- 交流电源出口接地,至少100~230VAC,50/60Hz/85 VA。
- 每通道样水管线(4x6 mm)满足至少10 ml/min的流速和0.3 - 3 bar(4 - 43 psi)的气压。
- 废水管线(14x20 mm (1/2"))常压排放,2 - 4通道仪表。
安装(2.4):- 垂直安装仪表。
- 连接样水管路、安全通道、废水线路。
- 安装离子交换柱电气连接(2.5)- 连接所有外设,如限位开关、电流回路和打印机等。
- 连接电源线,不要接通电源。
泵管(2.6)- 安装压力棒,将泵管紧压在泵体上。
样水流(2.7)- 检查样水是否无滴漏,管路是否通畅(样水中不能有污物)。
- 打开样水控制阀。
调整流量大小。
样水最终必须连续地从废水孔排出。
标准(2.7)- 用优质(无硅)水彻底清洗标准瓶。
- 根据你的需要配制标准硅溶液,最好直接在标准瓶内配置。
- 安装试剂瓶。
试剂(2.7)- 根据配方,用有标签的试剂桶配制试剂。
- 根据颜色代码将试管连接到分配器(在泵的正下方)。
- 根据颜色代码将试管放在试剂桶内。
兰色钼酸红色硫酸无色草酸黑色还原剂(硫酸亚铁铵)接通电源(2.7)- 接通电源。
- 试管被自动注满,同时反应试管和光度计被加热到运转温度。
仪表设置(4 & 5)- 设置外接设备的所有参数(界面、打印机、记录器和其它选项)。
- 设置仪表运转参数(自动校准、限位、打印输出和记录器)。
2 安装2.1 安装要求选择一个便于靠近仪表和试剂桶的地方,仪表位置必须满足以下连接要求:电源:100~230VAC+15%,85VA进水口:适配4 x 6 mm FEP管的Serto管2支到4支排水口:1/2" (14 x 20 mm) 软管,它有足够的容量可以在环境大气压下自由排放警告:仪表中所有连接必须遵循章节2.5和附录中提到的最小化系统规范。
SWANAMU电导率培训教材

SWAN AMU 电导率培训教材SWAN公司在线电导率表培训文件瑞士SWAN公司中国代表处北京欧林特技术咨询有限公司(一)爱护规程每两个月(二)电导率表测量原理在测量水溶液的导电能力时,往往用电阻的倒数——电导来描述,或用电阻率的倒数——电导率来表示。
在导电的过程中,水溶液所出现出的电阻特性也符合电阻的定义。
按照欧姆定律,在水温一定的情形下,水的电阻值R 与电极的垂直截面积 A 成反比,与电极间的距离L 成正比,如下式:R= p・L/A其中p为电阻率,或称比电阻。
电阻的单位为欧姆(欧,代号Q),或用微欧(^Q), 1Q =106^Q; 电阻率的国际制(SI)单位为欧米(◎• m)。
如果电极的截面积A做成1cm2,两电极间的距离L为1cm,那么电阻值就等于电阻率。
电导率变送器电导率电极操作试剂及标液的配置:配制钠表校准所需标液(100ppb, lOOOppb)钠表可做一点或两点校准,其浓度可在10-2000ppb间任意选择。
随表配有100ml1000ppm的母液,配制时稀释即可。
预备1000ml100%纯度二异丙胺。
参比电极电解液钠表参比电极电解液为2.0M的KCl,随表配有100 ml,用完后用户可自行配制或从SWAN公司订购厂YMessages (错误信息)外表按键:所有AMI 型外表的按键均由 S 000 四个按键组成的功能是打开一个菜单或者确认输入;的功能是退出一个菜单或命令,或者返回到上一级菜单; E3込]的功能是向下或向上移动菜单,或者减小或增加数字。
