建筑供配电复习思考题
供配电思考题
供配电思考题思考题与习题11．工业企业供电系统的常用额定电压等级及选取额定电压等级时应考虑的因素。
答：技术指标：主要包括电能质量、供电的可靠性、配电的合理性及将来发展的情况等；经济指标：主要包括基建投资（线路、变压器和开关设备等）、有色金属消耗量、年电能损失费（包括线路及变压器的年电能损耗费）及年维修费等。
国民经济发展的需要。
技术经济上的合理性。
电机电器制造工业的水平等因素。
2．什么叫电力系统和电力网？电力系统由哪几部分组成？答：所谓电力系统，就是包括不同类型的发电机，配电装置、输、配电线路，升压及降压变电所和用户，它们组成一个整体，对电能进行不间断的生产和分配。
电力网的作用是将发电厂生产的电能输送、交换和分配电能，由变电所和不同电压等级的电力线路组成。
它是联系发电厂和用户的中间环节。
电力系统由发电厂、变电所、电力线路和用户组成。
3．变电所和配电所的任务是什么？二者的区别在哪里？答：变电所的任务是交换电压和交换电能；可分为升压、降压。
配电所的作用是接受和分配电能。
二者区别在于作用不同。
4．为什么说太阳能发电是最理想的新能源？答：因为太阳能能量巨大，不会枯竭，而且太阳能发电不会产生污染，绝对干净无公害。
5．风力发电厂包括那些主要设备？答：风力发电机、控制器、逆变器、蓄电池等。
6．发电并网条件是什么？答：双方应有一致的相序；双方应有相等的电压；双方应有同样或者十分接近的频率。
双方应有同样相位。
7．统一规定各种电气设备的额定电压有什么意义？发电机、变压器、用电设备以及电网的额定电压有无差别？差别的原因是什么？电压等级的确定是否合理直接影响到供电系统设计的技术、经济上的合理性；有差别，为了满足较远的线路末端也能达到额定电压，升压变压器要把电压提高5%后再经过输电线路传送，降压变压器也一样为了满足较远的线路末端也能达到额定电压，电压降压的电压比额定电压高出5%再经过输电线路传送，变压器一次绕组的额定电压与用电设备相同。
建筑供配电复习思考题参考答案
建筑供配电复习思考题参考答案第2章建筑供配电系统复习思考题参考答案1.什么叫电力系统和电力网,由发电厂、电力网和电力用户组成的统一整体称为电力系统。
电力系统能够提高供电的安全性、可靠性、连续性、运行的经济性，并提高设备的利用率，减少整个地区的总备用容量。
电力网是电力系统的有机组成部分，它包括变电所、配电所及各种电压等级的电力线路。
它能够实现电能的经济输送和满足用电设备对供电质量的要求。
2.我国电网电压等级分几级,目前，根据我国国民经济发展的需要，从技术经济的合理性及考虑电机电器制造工业的工艺水平等因素，国家颁布制定了我国电力网的电压等级，主要有0.22、0.38、3、6、10、35、110、220、330、550kV等10级。
3.电力负荷分几级,各级负荷对供电电源有何要求,在电力系统中根据电力负荷对供电可靠性的要求及中断供电在政治、经济上所造成的损失或影响的程度，电力负荷分为三级。
各级负荷对供电电源的要求如下: 一级负荷:应由两个独立电源供电，一用一备，当一个电源发生故障时，另一个电源应不致同时受到损坏。
一级负荷中的特别重要负荷，除上述两个电源外，还必须增设应急电源。
为保证对特别重要负荷的供电，禁止将其他负荷接入应急供电系统。
二级负荷:要求采用两个电源供电，一用一备，两个电源应做到当发生电力变压器故障或线路常见故障时不致中断供电(或中断供电后能迅速恢复)。
在负荷较小或地区供电条件困难时，二级负荷可由一路6KV及以上的专用架空线供电。
三级负荷:三级负荷对供电电源无要求，一般为一路电源供电即可，但在可能的情况下，也应提高其供电的可靠性。
4.变配电所选址原则是什么,一般来讲，变(配)电所位置选择应考虑下列条件来综合确定:(1)接近负荷中心，这样可降低电能损耗，节约输电线用量。
(2)进出线方便。
(3)接近电源侧。
(4)设备吊装、运输方便。
(5)不应设在有剧烈振动的场所。
(6)不宜设在多尘、水雾(如大型冷却塔)或有腐蚀性气体的场所，如无法远离时，不应设在污染源的下风侧。
建筑供配电与照明复习题及答案
2022学年第二学期期末考试《建筑供配电与照明》期末复习题一、单选题（共20题，40分）1、高压断路器的主要功能是( )。
（2.0）A、通断正常负荷电流,不能通断短路电流。
B、通断正常负荷电流,便于维护调试C、通断正常负荷电流,便于安装检修。
D、通断正常负荷电流,切除短路故障。
正确答案： D解析：2、在校验电器和导体的动稳定度时,一般应采用三相短路的( )。
（2.0）A、稳定电流B、冲击电流C、非周期分量电流D、短路电路正确答案： B解析：3、三相短路电流在什么条件下，？（）（2.0）A、远端短路系统供电B、近端短路系统供电C、无限大容量系统供电D、非无限大容量系统供电正确答案： C解析：4、如果中断供电将在政治、经济上造成较大损失的称为( ) 。
（2.0）A、一级负荷B、二级负荷C、三级负荷D、保安负荷正确答案： A解析：5、电压为35千伏及以下的户内配电装置多采用( )截面的母线。
（2.0）A、矩形B、圆形C、环形D、以上均正确正确答案： A解析：6、没有灭弧装置的设备是( )。
（2.0）A、高压隔离开关B、高压负荷开关C、高压断路开关D、以上均不正确正确答案： A解析：7、在高压电路中,担负切断短路电流任务的是:( )。
（2.0）A、隔离开关B、负荷开关C、断路器D、高压熔断器正确答案： D解析：8、用来防止电气设备遭受感应雷过电压的装置是 ( )。
（2.0）A、避雷针B、避雷线C、避雷器D、以上答案均正确正确答案： C解析：9、起重机械在计算额定容量时暂载率应换算到( )%。
（2.0）A、 15B、 25C、 35D、以上均不正确正确答案： B解析：10、电气装置作等电位联结的作用在于降低( ),以保障人身安全。
（2.0）A、降低接触电压B、降低短路电压C、降低触电电压D、降低跨步电压正确答案： A解析：11、一般三相负荷基本平衡的低压线路中的中性线截面不少于相线的( )。
（2.0）A、 100%B、 50%C、 75%D、 25%正确答案： B解析：12、变压器油的作用( )。
思考题和习(整理)供配电技术(第四版)题解答计算题答案
2-16 某车间380伏线路供电给下列设备：长期工作的设备有7.5kW 的电动机2台，4kW 的电动机3台，3kW 的电动机10台；反复短时工作的设备有42kVA 的电焊机1台(额定暂载率为60%，cos N ϕ=0.62，N η=0.85)，10t 吊车1台(在暂载率为40%的条件下，其额定功率为39.6kW ，cos N ϕ=0.5)。
试确定它们的设备容量。
解： 对于长期工作制的设备，其设备容量就是它们的额定功率，所以长期工作设备的设备容量为：e1 P 7.52kW 43kW 310kW 57kW =⨯+⨯+⨯=对于反复短时工作制的设备，其设备容量为： 电焊机要求统一换算到ε=100%时的功率，即e2P 0.6420.62kW 20.2 kW =⨯⨯=吊车要求统一换算到ε=25%时的额定功率，e3 P 20.439.6kW 50.1kW =⨯⨯=2-17某金工车间的生产面积为60m ×32m,试用估算法估算该车间的平均负荷。
解：查表2-1可知负荷密度指标220.1/S 60m 32m 1920mkW m ρ==⨯=av P S 0.11920192 kW kW ρ==⨯=用估算法估算该车间的平均负荷为192 kW2-18某车间采用一台10/0.4kV 变压器供电，低压负荷有生产用通风机5台共60kW ，点焊机（ε=65%）3台共10.5kW ，有连锁的连续运输机械8台共40kW ，5.1kW 的行车（ε=15%）2台。
试确定该车间变电所低压侧的计算负荷。
解：通风机: 查表A-1-1得1110.8,cos 0.8,tan 0.75d K ϕϕ===var3675.048tan 48608.04111111k P Q kW P K P C C e d C =⨯===⨯==ϕ点焊机: 查表A-1-1得2220.35,cos 0.6,tan 1.33d K ϕϕ===2222222220.6510.58.470.358.47 2.96tan 2.96 1.33var 3.94vare N c d e c c P P kW kW P K P kW kW Q P k k εϕ==⨯===⨯===⨯=有连锁的连续运输机械: 查表A-1-1得3330.7,cos 0.75,tan 0.88d K ϕϕ===3333330.74028tan 280.88var 24.64varc d e c c P K P kW kWQ P k k ϕ==⨯===⨯=行车: 查表A-1-1得4440.15,cos 0.5,tan 1.73d K ϕϕ===var06.273.118.1tan 18.19.715.09.721.515.022*********k P Q kWP K P kWP P C C e d C N e =⨯===⨯===⨯⨯==ϕε车间计算负荷为：同时系数取,0.9p q K K ∑∑=AU S I kVAQ P S k Q K Q kW P K P NC C C C C Ci p C Ci p C 54.13838.0398.95398.9513.6314.72var13.63)06.264.2494.336(95.014.72)18.12896.248(9.02222=⨯===+=+==+++∑⨯=∑==+++∑⨯=∑=∑∑负荷计算结果如下表所示用电设备组名称 设备容量(kW) 需要系数Kd cos φ tg φ 计算负荷 P c (kW) Q c (kvar) S c (kV A) I c (A)通风机 60 0.8 0.8 0.75 48 36 点焊机8.46 0.35 0.6 1.33 2.96 3.94 有连锁的运输机械40 0.7 0.75 0.88 28 24.64 行车7.90.15 0.5 1.73 1.19 2.06 车间变二次侧计算负荷总计80.13 66.64 车间变二次侧计算负荷（取K ∑p =0.9, K ∑q =0.95）72.1463.3195.98138.542-19某车间设有小批量生产冷加工机床电动机40台，总容量152kW ，卫生用通风机6台共6kW 。

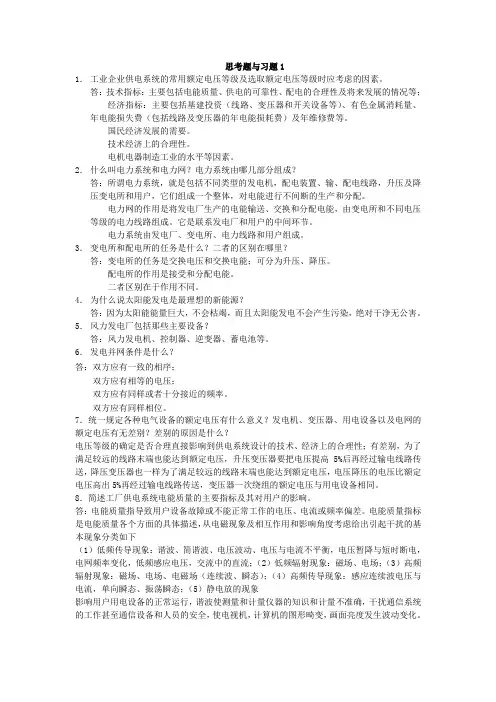

供配电思考题解析
思考题与习题11．工业企业供电系统的常用额定电压等级及选取额定电压等级时应考虑的因素。
答：技术指标：主要包括电能质量、供电的可靠性、配电的合理性及将来发展的情况等；经济指标：主要包括基建投资（线路、变压器和开关设备等）、有色金属消耗量、年电能损失费（包括线路及变压器的年电能损耗费）及年维修费等。
国民经济发展的需要。
技术经济上的合理性。
电机电器制造工业的水平等因素。
2．什么叫电力系统和电力网？电力系统由哪几部分组成？答：所谓电力系统，就是包括不同类型的发电机，配电装置、输、配电线路，升压及降压变电所和用户，它们组成一个整体，对电能进行不间断的生产和分配。
电力网的作用是将发电厂生产的电能输送、交换和分配电能，由变电所和不同电压等级的电力线路组成。
它是联系发电厂和用户的中间环节。
电力系统由发电厂、变电所、电力线路和用户组成。
3．变电所和配电所的任务是什么？二者的区别在哪里？答：变电所的任务是交换电压和交换电能；可分为升压、降压。
配电所的作用是接受和分配电能。
二者区别在于作用不同。
4．为什么说太阳能发电是最理想的新能源？答：因为太阳能能量巨大，不会枯竭，而且太阳能发电不会产生污染，绝对干净无公害。
5．风力发电厂包括那些主要设备？答：风力发电机、控制器、逆变器、蓄电池等。
6．发电并网条件是什么？答：双方应有一致的相序；双方应有相等的电压；双方应有同样或者十分接近的频率。
双方应有同样相位。
7．统一规定各种电气设备的额定电压有什么意义？发电机、变压器、用电设备以及电网的额定电压有无差别？差别的原因是什么？电压等级的确定是否合理直接影响到供电系统设计的技术、经济上的合理性；有差别，为了满足较远的线路末端也能达到额定电压，升压变压器要把电压提高5%后再经过输电线路传送，降压变压器也一样为了满足较远的线路末端也能达到额定电压，电压降压的电压比额定电压高出5%再经过输电线路传送，变压器一次绕组的额定电压与用电设备相同。

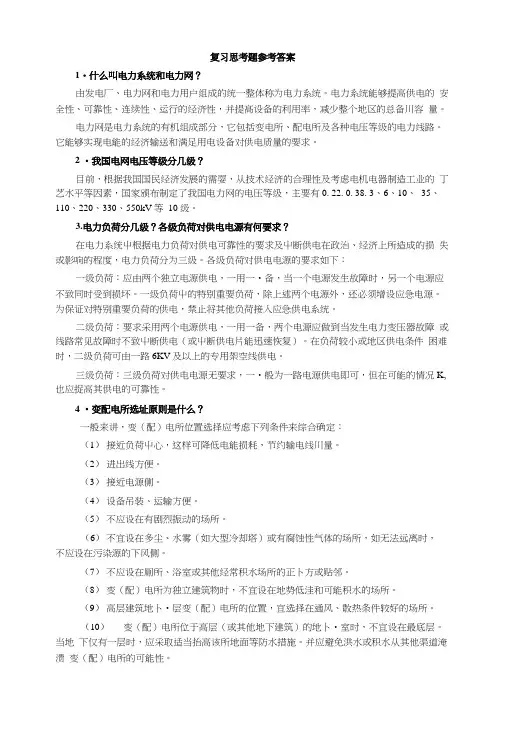

建筑供配电系统复习思考题参考答案.doc
复习思考题参考答案1・什么叫电力系统和电力网？由发电厂、电力网和电力用户组成的统一整体称为电力系统。
电力系统能够提高供电的安全性、可靠性、连续性、运行的经济性，并提髙设备的利用率，减少整个地区的总备川容量。
电力网是电力系统的有机组成部分，它包括变电所、配电所及各种电压等级的电力线路。
它能够实现电能的经济输送和满足用电设备对供电质量的要求。
2 •我国电网电压等级分几级？目前，根据我国国民经济发展的需耍，从技术经济的合理性及考虑电机电器制造工业的丁艺水平等因素，国家颁布制定了我国电力网的电压等级，主要有0. 22. 0. 38. 3、6、10、35、110、220、330、550kV 等10 级。
3.电力负荷分几级？各级负荷对供电电源有何要求？在电力系统屮根据电力负荷对供电可靠性的要求及屮断供电在政治、经济上所造成的损失或影响的程度，电力负荷分为三级。
各级负荷对供电电源的要求如下：一级负荷：应由两个独立电源供电，一用一•备，当一个电源发生故障时，另一个电源应不致同时受到损坏。
一级负荷屮的特别重要负荷，除上述两个电源外，还必须增设应急电源。
为保证对特别重要负荷的供电，禁止将其他负荷接入应急供电系统。
二级负荷：要求采用两个电源供电，一用一备，两个电源应做到当发生电力变压器故障或线路常见故障时不致屮断供电（或屮断供电片能迅速恢复）。
在负荷较小或地区供电条件困难时，二级负荷可由一路6KV及以上的专用架空线供电。
三级负荷：三级负荷对供电电源无要求，一•般为一路电源供电即可，但在可能的情况K, 也应捉高其供电的可靠性。
4 •变配电所选址原则是什么？一般来讲，变（配）电所位置选择应考虑下列条件来综合确定：（1）接近负荷屮心，这样可降低电能损耗，节约输电线川量。
（2）进出线方便。
（3）接近电源侧。
（4）设备吊装、运输方便。
（5）不应设在有剧烈振动的场所。
（6）不宜设在多尘、水雾（如大型冷却塔）或有腐蚀性气体的场所，如无法远离时，不应设在污染源的下风侧。
供配电第二版思考题与习题解答提示
莫岳平、翁双安编着《供配电工程》第2版思考题与习题解答提示目录第一章思考题与习题1-1火力发电站、水电站及核电站的电力生产和能量转换过程有何异同解答提示：参见本章第一节一、电力系统的构成。
1-2电力系统由哪几部分组成各部分有何作用电力系统的运行有哪些特点与要求解答提示：参见本章第一节一、电力系统的构成；二、电力系统运行的特点与要求。
1-3 简述确定用户供配电系统电压等级的原则。
为什么说在负荷密度较高的地区，20kV电压等级的技术经济指标比10kV电压等级高解答提示：参见本章第二节二、电力系统各级标称电压的适用范围。
与传统的10kV配电网相比，20kV配电网电压供电容量提高1倍，线路电压损失则下降50%；而输送同等功率时，线路能耗下降75%，线路电压损失下降75%。
在负荷密度高的地区，由于20kV供电半径增大，可减少110kV变电站数量，而设备及线路绝缘成本增加不多，总体建设投资减少。
1-4电力系统中性点接地方式主要有哪几种试分析当系统发生单相接地时在接地电流、非故障相电压、设备绝缘要求、向异相接地故障发展的可能性、接地故障的继电保护、接地故障时的供电中断情况等方面的特点解答提示：参见本章第三节。
各系统发生单相接地时的特点比较见下表：1-5 什么是低压配电TN系统、TT系统和IT系统各有什么特点各适用于什么场合解答提示：参见本章第三节五、低压配电系统导体的配置与系统接地。
1-6 如何区别TN-S和TN-C-S系统为什么当电源采用TN系统时，从建筑物总配电箱起供电给本建筑物内的配电线路应采用TN-S系统解答提示：参见本章第三节图1-10。
当电源采用TN系统时，建筑物内必须采用TN-S系统，这是由于正常的负荷电流只应沿中性导体N流回，不应使有的负荷电流沿PE导体或与PE导体有连接的导体流回，否则，这些电流会干扰正常运行的用电设备。
1-7为什么采用TN-C-S系统时，当PE导体与N导体从某点分开后不应再合并，且N导体不应再接地解答提示：参见本章第三节图1-10。
建筑供配电补充习题.doc
建筑供配电补充习题. .第一章思考与练习题1-1、什么叫电力系统？什么叫建筑供配电系统？1-1、什么叫电力系统？什么叫建筑供配电系统？1：机床35台总计98kW；通风机4台总计5kW；电炉4台总计10kW；行车2台总计10kW；电焊机3台总计17.5kV A（暂载率65%）。
试采用需要系数法求（1）每组设备的计算负荷；（2）有功功率同时系数和无功功率同时系数分别为0.9和0.95时，求车间总的计算负荷。
2-通风机4台总计5kW；电炉4台总计10kW；行车2台总计10kW；电焊机3台总计17.5kV A（暂载率65%）。
试采用需要系数法求（1）每组设备的计算负荷；（2）有功功率同时系数和无功功率同时系数分别为0.9和0.95时，求车间总的计算负荷。
2：L1供1、2、3层，L2供4、5层；L3供6、7层。
第二单元：L2供1、2、3层，L3供4、5层，L1供6、7层。
求此住宅的计算负荷。
2-8、已知室外一条三相照明线路上采用380V、400W的高压钠灯，L1、L2两相间接有45盏，L2、L3间接有44盏，L3、L1间接有46盏。
试用需要系数法计算这条照明线路上的等效三相计算负荷。
2-9、建筑供配电系统中的功率损耗有哪些？各是如何引起的？第三章思考与练习题3-1、常见的变电所的型式有哪些？3-2、如何确定变压器的台数和容量？3-3、变电所的主接线设计的基本要求有哪些？3-4、民用建筑变电所的主接线方式有哪些？3-5、变配电所所址选择的原则有哪些？3-6、变电所的基本结构由哪几部分组成？3-7、高层建筑物内变电所布置的要求有哪些？3-8、什么叫变压器的经济运行方式？什么叫无功功率经济当量换算系数？3-9、试计算YynO联结的S9-1000/10型配电变压器的经济负荷和经济负荷率（取Kq＝0.1）。
3-10、某车间变电所有两台Dynll联结的S9-630/10型配电变压器并列运行，而变电所目前负荷只有5XXXX年最大负荷利用4500h，敷设环境温度按30℃计算，拟选用LGJ绝缘线架空敷设，试选择经济截面并按发热和机械条件校验。
供配电第二思考题与习题解答提示
供配电第二版思考题与习题解答提示————————————————————————————————作者：————————————————————————————————日期：莫岳平、翁双安编著《供配电工程》第2版思考题与习题解答提示目录第一章思考题与习题 (1)第二章思考题与习题 (5)第三章思考题与习题 (10)第四章思考题与习题 (15)第五章思考题与习题 (21)第六章思考题与习题 (27)第七章思考题与习题 (30)第八章思考题与习题 (33)第九章思考题与习题 (36)第十章思考题与习题 (39)思考题与习题解答提示第一章思考题与习题1-1火力发电站、水电站及核电站的电力生产和能量转换过程有何异同？解答提示：参见本章第一节一、电力系统的构成。
1-2电力系统由哪几部分组成？各部分有何作用？电力系统的运行有哪些特点与要求？解答提示：参见本章第一节一、电力系统的构成；二、电力系统运行的特点与要求。
1-3 简述确定用户供配电系统电压等级的原则。
为什么说在负荷密度较高的地区，20kV电压等级的技术经济指标比10kV电压等级高？解答提示：参见本章第二节二、电力系统各级标称电压的适用范围。
与传统的10kV配电网相比，20kV配电网电压供电容量提高1倍，线路电压损失则下降50%；而输送同等功率时，线路能耗下降75%，线路电压损失下降75%。
在负荷密度高的地区，由于20kV供电半径增大，可减少110kV变电站数量，而设备及线路绝缘成本增加不多，总体建设投资减少。
1-4电力系统中性点接地方式主要有哪几种？试分析当系统发生单相接地时在接地电流、非故障相电压、设备绝缘要求、向异相接地故障发展的可能性、接地故障的继电保护、接地故障时的供电中断情况等方面的特点？解答提示：参见本章第三节。
各系统发生单相接地时的特点比较见下表：项目不接地系统直接接地系统低电阻接地系统消弧线圈接地系统①接地电流小（对地电容电流）最大（接近三相短路电流）中等（100A~1000A）最小（残流）②非故障相电压大，＝U n（线电压）最小，<80%U n＝80%~100％U n大，＝U n③设备绝缘要求最高，全绝缘最低，可采用分级绝缘比不接地系统低高，全绝缘④向异相接地故障发展的可能性最大最小小中⑤接地故障的继电保护需要专门技术，不够可靠简单可靠简单可靠需要专门技术，通常只作用于信号⑥接地故障时的供电中断情况在能够自然熄弧时，不需跳闸立即跳闸立即跳闸自然熄弧，但永久故障仍需跳闸思考题与习题解答提示1-5 什么是低压配电TN系统、TT系统和IT系统？各有什么特点？各适用于什么场合？解答提示：参见本章第三节五、低压配电系统导体的配置与系统接地。
建筑工程供配电补充习题
第一章思考与练习题1-1、什么叫电力系统？什么叫建筑供配电系统？1-2、什么是额定电压？国内对电网、发电机、变压器和用电设备额定电压是如何拟定？1-3、电力负荷按对供电可靠性规定分几类？对供电各有什么规定？1-4、试拟定图1-1所示供电系统中发电机G和变压器T1、T2和T3额定电压。
1-5、试拟定图1-2所示供电系统中发电机G，变压器T2、T3，线路WL1和WL2额定电压。
1-6、建筑供配电系统设计重要内容是什么？1-7、建筑供配电系统设计程序及规定有哪些？第二章思考与练习题2-1、负荷计算目和内容是什么？2-2、什么叫负荷曲线？有哪几种？与负荷曲线关于物理量有哪些？2-3、什么叫年最大负荷？什么叫年最大负荷运用小时数？2-4、什么是计算负荷？其物理意义是什么？2-5、已知小型冷加工机床车间380V系统，拥有设备如下：机床35台总计98kW；通风机4台总计5kW；电炉4台总计10kW；行车2台总计10kW；电焊机3台总计17.5kVA（暂载率65%）。
试采用需要系数法求（1）每组设备计算负荷；（2）有功功率同步系数和无功功率同步系数分别为0.9和0.95时，求车间总计算负荷。
2-6、某住宅楼有住户120户，每户4kW，整个建筑用低压0.38kV线路供电，且三相负荷均匀分派，求该建筑计算负荷。
2-7、某七层住宅楼有两个单元，每单元均为一梯两户，每户容量按6kW计，供电负荷分派如下，第一单元：L1供1、2、3层，L2供4、5层；L3供6、7层。
第二单元：L2供1、2、3层，L3供4、5层，L1供6、7层。
求此住宅计算负荷。
2-8、已知室外一条三相照明线路上采用380V、400W高压钠灯，L1、L2两相间接有45盏，L2、L3间接有44盏，L3、L1间接有46盏。
试用需要系数法计算这条照明线路上等效三相计算负荷。
2-9、建筑供配电系统中功率损耗有哪些？各是如何引起？第三章思考与练习题3-1、常用变电所型式有哪些？3-2、如何拟定变压器台数和容量？3-3、变电所主接线设计基本规定有哪些？3-4、民用建筑变电所主接线方式有哪些？3-5、变配电所所址选取原则有哪些？3-6、变电所基本构造由哪几某些构成？3-7、高层建筑物内变电所布置规定有哪些？3-8、什么叫变压器经济运营方式？什么叫无功功率经济当量换算系数？3-9、试计算YynO联结S9-1000/10型配电变压器经济负荷和经济负荷率（取Kq＝0.1）。
建筑电气思考题1
(7.7)某会议室面积为12mX8m，天棚距地面5m，工作面距地面 0.8m，刷白的墙壁，窗户装有白色窗帘，木制顶棚，采用荧光灯吸顶安装。 试确定光源的功率和数量。
(7.8)试为长13m、宽为5m、高为3.2m的会议室布置照明。桌面高 为0.8m，拟采用吸顶荧光灯照明，要求画出照明线路平面布置图。
4、施工现场的低压配电线路为三相四线制，提供__________， _____ 两种电压的电源。
5、智能电气系统不仅包括引入建筑物的_______________，而且 还包括信息传递、交换所需的________系统。
6、建筑电气系统一般由________、________、控制和保护装置三 大基本部分组成。
第六章习题：
(6·1)导线选择的一般原则和要求是什么? (6.2)什么叫做发热条件选择法?什么叫做电压损失选择法?什么叫做 经济电流密度选择法? (6.3)室内和室外线路的导线选择有什么异同? (6.4)导线的选择为什么要注意与线路的保护设备配合? (6.5)导线型号的选择主要取决于什么?而截面大小的选择又取决于 什么?
7、建筑电气弱电设计部分包括__________，__________， __________等项目。 8、三相四线制中的零线截面，根据运行经验，可选为相线的_____左右。 但必须注意不得小于按机械强度要求的最小允许截面。 9、单相制中，零线与相线中流过同一电流，所以两者截面_____。 10、常用的照明电光源，按其发光机理可分为__________、 __________ 。 11、高压汞灯的光谱能量分布__________，因而其显色性能较差。 12、荧光灯由50Hz交流电供电时，__________比较明显。 13、变压器容量在180kV.A以下时，变压器可安装在双电杆上，称为 _____变台；
#供配电设计技术思考题2
供配电设计技术思考题1.简述工程设计应遵循的基本原则。
安全可靠合理先进实用经济2.解释“标准”的概念，分别列出3 个电气工程设计的国际标准和国家标准（规范）的名称。
简述国际标准、行业标准、地方标准之间的关系。
标准——是对重复性的事物和概念所做的统一规定。
以科学、技术和实践经验的综合成果为基础，经有关方面协商一致，由主管机构批准，以特定形式发布，作为共同遵守的准则和依据。
《供配电系统设计规范》GB50052-2009《10kV 及以下变电所设计规范》GB50053-1994《3~110kV 高压配电装置设计规范》GB50060-2008 《建筑物防雷设计规范》GB50057-2010《低压配电设计规范》GB50054-2011《通用用电设备配电设计规范》GB50055-2011《电力工程电缆设计规范》GB50217-2007 对需要在全国范围内统一的技术要求，应当制定国家标准。
对没有国家标准而又需要在全国某个行业范围内统一的技术要求，可以制定行业标准。
对没有国家和行业标准，又需要在省、自治区、直辖市范围内统一的技术要求（主要指安全、卫生等重要环节），可以制定地方标准；但在公布国家标准或行业标准之后，该项地方标准即行废止。
行业标准不得和国家标准相抵触地方标准不得和国家标准和行业标准相抵触行业标准应高于国家标准地方标准应高于国家标准和行业标准3.10kV 变电所电气施工图包括哪些图样？各有什么深度要求？10KV 变电所施工图纸包括变电所平面布置及接地平面图：绘制接地极和接地线的平面布置，说明材料规格、埋设方式、埋设深度、焊接长度、接地电阻要求等。
变电所~380/220V 配电系统图：应标明回路名称、负荷大小，低压开关（包括隔离刀及低压断路器）及电缆等主要设备的型号及参数。
10kV 开关柜配置接线图：具体详细的绘制开关柜的安装方式，要求有线荷重，槽钢的放置，屏的安装尺寸等。
4.电力负荷如何分级？不同级负荷对供电可靠性有何要求？（书P18 ）一级负荷由两个电源供电，且当其中一电源发生故障时另一电源应不致同时受到损坏。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
复习思考题
1.什么叫电力系统和电力网？
2.我国电网电压等级分几级？
3.电力负荷分几级？各级负荷对供电电源有何要求？
4.变配电所选址原则是什么？
5.什么是变配电所主结线？有哪几种形式？它们各有何特点？
6.变电所建设的注意事项有哪些？
7.什么叫负荷曲线？为什么规定取30min平均最大负荷为计算负荷？
8.高压断路器有哪些作用？常用的10kV高压断路器有哪几种？各有何特点？
9.高压隔离开关的作用是什么？为什么不能带负荷操作？
10.高压负荷开关有哪些功能？能否实现短路保护？
11.互感器的作用是什么？有哪两大类？使用时有哪些注意事项？
12.常用的高压、低压开关柜主要有哪些？
13.低压配电系统的配电形式有哪些？
14.电能表工作原理是什么？
15.低压刀开关有哪些种类？低压空气断路器有哪些组成部分？
16.交流接触器的动作原理是什么？
17.低压熔断器的种类及其特点有哪些？
18.低压配电线路的结构及其特点是什么？
19.导线选择的方法和要求有哪些？
20.某大楼采用三相四线制供电，楼内的单相用电设备有:加热器5台各2kW，干燥器4台各3kW，照明用电2kW。
试将各类单相用电设备合理地分配在三相四制线路上，并确定大楼的计算负荷。
21.某工地采用三相四线制380/220V供电，有一临时支路上需带30kW的电动机2台，8kW的电动机15台，电动机的平均效率为83%，平均功率因数为0.8，需要系数为0.62，总配电盘至该临时用电的配电盘的距离为250m，若允许电压损失为7%，试问应选用多大截面的铜芯塑料绝缘导线供电？
22.有一条三相四线制380/220V低压线路，其长度为200米，计算负荷为100kW，功率因数为0.9，线路采用铜芯塑料绝缘导线穿钢管暗敷。
已知敷设地点的环境温度为30ºC，试按发热条件选择所需导线截面。
