第35章 单片机控制打印机实例 51单片机开发与应用技术详解(珍藏版)PPT
51单片机介绍ppt课件(2024)
2024/1/29
28
其他常用外部设备接口技术
键盘接口
显示接口
通过扫描键盘矩阵或采用专用键盘接口芯 片实现键盘输入。
采用LED数码管、LCD液晶显示屏等显示设 备，通过单片机的I/O端口或专用显示驱动 芯片实现数据显示。
打印机接口
传感器接口
通过并行或串行接口与打印机连接，实现 数据的打印输出。
2024/1/29
片内资源丰富，包括RAM、ROM、定时器/计数器、串行通信接口等。
5
主要特点及应用领域
可扩展性强，可通过外部扩展芯片实现更多功能。
功耗低，适用于便携式设备。
应用领域
2024/1/29
6
主要特点及应用领域
工业控制
仪器仪表
通信设备
汽车电子
如电机控制、温度控制 等。
2024/1/29
如智能仪表、测量仪器 等。
25
并行I/O口扩展方法
2024/1/29
简单I/O口扩展
利用单片机的空闲I/O端口，通过数据总线和控制总线与 扩展芯片连接，实现并行I/O口的扩展。
可编程I/O口扩展
使用可编程并行I/O接口芯片，如8255、8155等，通过编 程设置芯片的工作方式，实现灵活的I/O口扩展。
总线式I/O口扩展
采用总线式结构，将多个I/O接口芯片挂在总线上，通过 总线仲裁和地址译码电路实现I/O口的扩展。
26
串行通信接口技术
1
RS-232C接口
采用负逻辑电平，通过MAX232等电平转换芯片 与单片机的串行口连接，实现串行通信。
2
RS-485接口
采用差分信号传输方式，具有高抗干扰能力和远 距离传输能力，通过专用芯片与单片机的串行口 连接。
51单片机及其应用PPT课件
.
17
1.3.2 单片机的应用领域
◆智能仪器仪表
单片机用于各种仪器仪表，一方面提 高了仪器仪表的使用功能和精度，使仪 器仪表智能化，同时还简化了仪器仪表 的硬件结构，从而可以方便地完成仪器 仪表产品的升级换代。如各种智能电气 测量仪表、智能传感器等。
特点是：片内面向测控系统外围电路增强， 使单片机可以方便灵活地用于复杂的自动测控 系统及设备。
“微控制器”的称谓更能反应单片机的本质。
.
13
1.2.2 单片机产品近况
◆ 80C51系列单片机产品繁多，主流地位已 经形成，近年来推出的与80C51兼容的主要产 品有：
﹡ATMEL公司融入Flash存储器技术的AT89系列； ﹡Philips公司的80C51、80C552系列； ﹡华邦公司的W78C51、W77C51高速低价系列； ﹡ADI公司的ADμC8xx高精度ADC系列； ﹡LG公司的GMS90/97低压高速系列； ﹡Maxim公司的DS89C420高速（50MIPS）系列； ﹡Cygnal公司的C8051F系列高速SOC单片机。
◆与现代的计算机相比，有许多不足，但它 的问世开创了计算机科学技术的新纪元，对 人类的生产和生活方式产生了巨大的影响 。
.
3
匈牙利籍数学家冯·诺依曼在方案的设计上做出 了重要的贡献。1946年6月，他又提出了“程序 存储”和“二进制运算”的思想，进一步构建了 计算机由运算器、控制器、存储器、输入设备和 输出设备组成这一计算机的经典结构。
另外，在交通领域中，汽车、火车、 飞机、航天器等均有单片机的广泛应 用。如汽车自动驾驶系统、航天测控 系统、黑匣子等 。
.
22
51单片机实例(含详细代码说明)

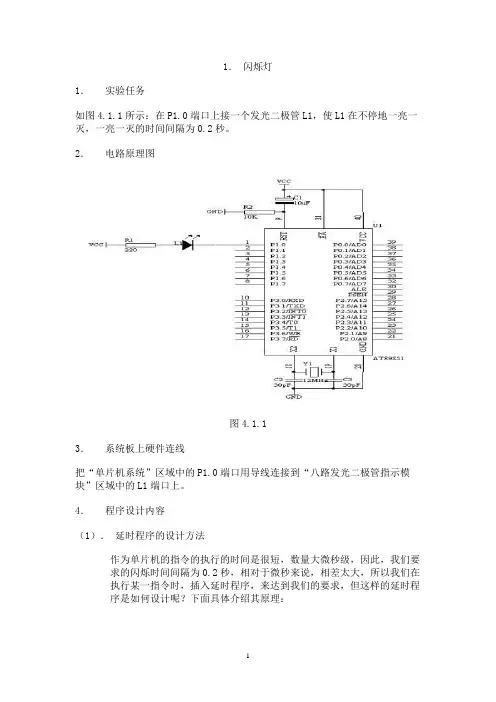

1．闪烁灯1．实验任务如图4.1.1所示：在P1.0端口上接一个发光二极管L1，使L1在不停地一亮一灭，一亮一灭的时间间隔为0.2秒。
2．电路原理图图4.1.13．系统板上硬件连线把“单片机系统”区域中的P1.0端口用导线连接到“八路发光二极管指示模块”区域中的L1端口上。
4．程序设计内容（1）．延时程序的设计方法作为单片机的指令的执行的时间是很短，数量大微秒级，因此，我们要求的闪烁时间间隔为0.2秒，相对于微秒来说，相差太大，所以我们在执行某一指令时，插入延时程序，来达到我们的要求，但这样的延时程序是如何设计呢？下面具体介绍其原理：如图4.1.1所示的石英晶体为12MHz，因此，1个机器周期为1微秒机器周期微秒MOV R6,#20 2个 2D1: MOV R7,#248 2个 2 2＋2×248＝498 20× DJNZ R7,$ 2个2×248 (498DJNZ R6,D1 2个2×20＝4010002因此，上面的延时程序时间为10.002ms。
由以上可知，当R6＝10、R7＝248时，延时5ms，R6＝20、R7＝248时，延时10ms,以此为基本的计时单位。
如本实验要求0.2秒＝200ms，10ms×R5＝200ms，则R5＝20，延时子程序如下：DELAY: MOV R5,#20D1: MOV R6,#20D2: MOV R7,#248DJNZ R7,$DJNZ R6,D2DJNZ R5,D1RET（2）．输出控制如图1所示，当P1.0端口输出高电平，即P1.0＝1时，根据发光二极管的单向导电性可知，这时发光二极管L1熄灭；当P1.0端口输出低电平，即P1.0＝0时，发光二极管L1亮；我们可以使用SETB P1.0指令使P1.0端口输出高电平，使用CLR P1.0指令使P1.0端口输出低电平。
5．程序框图如图4.1.2所示图4.1.26．汇编源程序ORG 0START: CLR P1.0LCALL DELAYSETB P1.0LCALL DELAYLJMP STARTDELAY: MOV R5,#20 ;延时子程序，延时0.2秒D1: MOV R6,#20D2: MOV R7,#248DJNZ R7,$DJNZ R6,D2DJNZ R5,D1RETEND7． C语言源程序#include <AT89X51.H>sbit L1=P1^0;void delay02s(void) //延时0.2秒子程序{unsigned char i,j,k;for(i=20;i>0;i--)for(j=20;j>0;j--)for(k=248;k>0;k--);}void main(void) {while(1){L1=0;delay02s();L1=1;delay02s();}2．模拟开关灯1．实验任务如图4.2.1所示，监视开关K1（接在P3.0端口上），用发光二极管L1（接在单片机P1.0端口上）显示开关状态，如果开关合上，L1亮，开关打开，L1熄灭。
51单片机应用设计与实例
功
能
显示缓冲区，小时、分、秒(高位在前)
3CH～3FH 计时缓冲区，时、分、秒、100 ms
40H～42H 闹钟值寄存区，时、分、秒
50H～7FH
PSW.5 PSW.1
堆栈区 计时显示允许位(1：禁止，0：允许) 闹钟标志位(1：正在闹响，0：未闹响)
名称
DISP0～DISP5
HOUR，MIN， SEC，MSEC
片内部还带有非易失性RAM，可用来存放需长期保存但有 时也需变更的数据。由于功能完善，精度高，软件程序设计 相对简单，且计时不占用CPU时间，因此，这一类专用芯片 在工业实时测控系统中多被采用。
方案二：软件控制。 利用MCS-51内部的定时/计数器进行中断定时，配合软 件延时实现时、分、秒的计时。该方案节省硬件成本，且能 够使读者在定时/计数器的使用、中断及程序设计方面得到 锻炼与提高，因此本系统将采用软件方法实现计时。
方案一：串口扩展，LED静态显示。 如图10.1(a)所示，该方案占用口资源少，利用串口扩展 并口，实现静态显示，显示亮度有保证，但硬件开销大，电 路复杂，信息刷新速度慢，比较适用于并行口资源较少的场 合。 方案二：直接接口，LED动态显示。 如图10.1(b)所示，直接使用单片机的并行口作为显示接 口，无需外扩接口芯片，但占用口资源较多，且动态扫描的 显示方式需占用CPU较多的时间，在单片机没有太多外围接 口及实时测控任务的情况下可以采用。
间。 (3) 具备定时启闹功能。 (4) 一天时差不超过1 s。
10.1.2 总体方案 1. 计时方案 方案一：采用实时时钟芯片。 针对计算机系统对实时时钟功能的普遍需求，各大芯片生
产厂家陆续推出了一系列的实时时钟集成电路，如DS1287、 DS12887、DS1302、PCF8563等。这些实时时钟芯片具备年、 月、日、时、分、秒计时功能和多点定时功能，计时数据的更 新每秒自动进行一次，不需程序干预。计算机可通过中断或查 询方式读取计时数据并进行显示，因此计时功能的实现无需占 用CPU的时间，程序简单。此外，实时时钟芯片多数带有锂电 池作后备电源，具备永不停止的计时功能；具有可编程方波输 出功能，可用作实时测控系统的采样信号等；有的实时时钟芯
51单片机超详细教程PPT
51单片机超详细教程PPT目录•51单片机概述•51单片机硬件结构•指令系统与汇编语言编程•C语言编程与实例分析•中断系统与定时器/计数器应用•接口技术与应用扩展•调试技巧与故障排除方法0151单片机概述Part单片机定义与发展定义单片机是一种集成电路芯片，将微处理器、存储器、输入输出接口等集成在一块芯片上，构成完整的计算机系统。
发展历程从早期的4位、8位单片机，到如今的32位、64位高性能单片机，单片机的性能不断提升，应用领域也不断扩展。
51单片机特点及优势特点51单片机采用8051内核，具有高性能、低功耗、易于扩展等优点；同时拥有丰富的外设接口和强大的中断处理能力。
优势51单片机在嵌入式系统领域具有广泛的应用，其稳定的性能和成熟的生态系统使得开发者能够快速开发出高质量的嵌入式应用。
应用领域与市场需求应用领域智能家居、工业自动化、医疗设备、汽车电子、物联网等。
市场需求随着物联网、人工智能等技术的快速发展，对单片机的性能、功耗、安全性等方面提出了更高的要求。
同时，市场对于单片机的定制化、差异化需求也日益增加。
0251单片机硬件结构Part中央处理器CPU运算器进行算术运算和逻辑运算控制器取指、译码、执行指令，控制程序流程寄存器组暂存数据和地址，加速CPU 运算速度STEP 01STEP 02STEP 03存储器组织程序存储器存放变量、中间结果等，一般使用RAM实现数据存储器特殊功能寄存器用于控制单片机的各种功能，如定时器、中断等存放程序代码和常数表格等，一般使用ROM或EPROM实现I/O 端口与外部设备通信的接口，分为并行I/O 和串行I/O 两种要点一要点二特殊功能寄存器用于控制I/O 端口的操作，如设置端口模式、读取端口状态等I/O 端口及特殊功能寄存器时钟电路提供单片机运行所需的时钟信号，一般由晶振和电容组成复位电路使单片机在启动时或异常情况下恢复到初始状态，一般由电阻和电容组成时钟电路与复位电路03指令系统与汇编语言编程Part指令格式及寻址方式指令格式由操作码和操作数组成，操作码指明操作性质，操作数表示操作对象。
C51单片机技术应用与实践课件完整pptx
0FH / 10H 第1组通用寄存器区
07H / 08H 第0组通用寄存器区 00H
数据缓冲区、堆栈区、 工作单元
即可位寻址，又可字节 寻址
R0、R1、R2、R3、R4、R5、R6、 R7
1） 通用寄存器区。四组通用寄存器，每组8个寄存器单元，
每组都以
R0~R7为寄存器单元编号。
RS1 RS0
0
0
理论认知
图 外部数据存储器区空间各单元中的内容
1
（3）程序存储器区
理论认知
图 程序存储器空间各单元中的内容
1
（4）工作寄存器和专用寄存器区
理论认知
图 工作寄存器和专用寄存器区
1
（5）并行输入/输出口
理论认知
图 并行输入/输出接口显示
1
理论认知
3、检查存储器状态
（1）单步运行 单击单步运行按钮 ，或者单击“Debug”下 拉菜单中的“Step” 。
状态寄存器PSW各位的意义
位序 PSW. PSW. PSW. PSW. PSW. PSW. PSW. PSW.
7
6
5
4
3
2
1
0
位标 CY
AC
F0 RS1 RS0 OV
∕
P
志
５）数据指针（DPTR） 按16位寄存器使用： DPTR也可以按两个8位寄存器分开使 用：DPH和DPL。
1
理论认知
1
理论认知
连接电脑和编程器，运行编程器RF1800软件，执行程序 烧写（固化）
脱机，现场运行，完成单片机开发
1
理论认知
1
理论认知
一、启动Keil μVision 2 1、双击 ，Keil μVision 2
51单片机应用实例详解
51单片机应用实例详解51单片机是一种常用的嵌入式微控制器，广泛应用于各种电子设备和系统中。
本文将以51单片机应用实例为主线，详细介绍几个常见的应用场景。
一、温度测量与控制系统温度测量与控制系统是51单片机应用中的一个典型示例。
通过传感器测量环境温度，并通过51单片机进行数据处理和控制，可以实现温度的自动监测与调节。
具体实现步骤如下：1. 连接温度传感器：将温度传感器与51单片机相连，通过模拟输入引脚读取传感器输出的模拟信号。
2. 信号处理：通过51单片机的模拟输入引脚读取传感器输出的模拟信号，并进行模数转换，将模拟信号转换为数字信号。
3. 数据处理：通过51单片机的计算和判断，对温度数据进行处理，比如设定温度范围，判断当前温度是否超出阈值。
4. 控制输出：通过51单片机的数字输出引脚，控制继电器或其他执行器，实现对温控设备的控制，比如打开或关闭制冷器等。
二、智能家居系统智能家居系统是近年来快速发展的领域之一，而51单片机在智能家居系统中的应用非常广泛。
通过与各种传感器和执行器的连接，实现对家居设备的智能控制和管理。
一个典型的智能家居系统可以包括以下功能：1. 环境监测：通过温湿度传感器、光照传感器等监测环境参数，并通过51单片机进行数据处理和判断。
2. 安防控制：通过红外传感器、门磁传感器等监测家庭安全状态，并通过51单片机进行报警处理和警示控制。
3. 照明控制：通过光照传感器和51单片机，实现自动调节室内照明亮度。
4. 遥控功能：通过无线通信模块和51单片机，实现对家居设备的遥控操作，比如遥控开关、遥控窗帘等。
三、电子秤电子秤是一种常见的电子设备，51单片机在电子秤中的应用非常广泛。
通过传感器对被测物体的重量进行检测，并通过51单片机进行数据处理和显示，实现对重量的测量和显示。
具体实现步骤如下：1. 连接传感器：将称重传感器与51单片机相连，通过模拟输入引脚读取传感器输出的模拟信号。
2. 信号处理：通过51单片机的模拟输入引脚读取传感器输出的模拟信号，并进行模数转换，将模拟信号转换为数字信号。
普中科技-51单片机(视频配套完整版)PPT课件
普中科技
单片机开发仪视频教程
原理图和连接逻辑图
原理图
连接逻辑图
当一个选通端（G1）为高电平，另两个选通端（/(G2A)和/(G2B)）为低电平时，可将地 址端（A、B、C）的二进制编码在一个对应的输出端以低电平译出 ,利用G1、/(G2A)和 /(G2B)可级联扩展成4线－16线译码器或5线-32线译码器
2.Sbit 关键字：是Keil C增加的关键字，用来定义位变量，它有三种用法：
1. sbit 位变量名 = 地址值 例如: sbit AC = 0xD6
2.sbit 位变量名 = 寄存器名称^寄存器某位的序号 例如:sbit K1 = P0^0
3.Sbit 位变量名 = 寄存器地址^寄存器某位的序号 例如:sbit K2 = 0x80^1
上就是达林顿管的集电极对地接通。
普中科技
单片机开发仪视频教程
实验四 译码器实验
译码器的相关知识：
译码器：是一种具有“翻译”功能的逻辑电路，它是组合逻辑电路中的一个重要的
器件，这种电路能将输入二进制代码的各种状态，按照其原意翻译成对应的输出信号。
有一些译码器设有一个和多个使能控制输入端，又成为片选端，用来控制允许译码或 禁止译码。
LED灯应用有以下几个特点：
1.多变幻：LED光源可利用LED红、绿、蓝三基色 原理，在计算机技术控制下实现色彩和图案的多变化， 是一种可随意控制的“动态光源”。
2.寿命长：LED 光源无灯丝、工作电压低，使用寿 命可达5万到10万小时，也就是5年到10年时间。
3.利环保：生产中无有害元素、使用中不发出有害物 质、无辐射。
（000—111），可译出8个输出信号Y0—Y7。这种译码器设有三个使能输入 端，当G2A与G2B均为0，且G1为1时，译码器处于工作状态时，对应的输出 为低电平。。
实例解读51单片机完全学习与应用
目录前言Foreword序第1篇 序幕第1章 单片机在哪里1.1 ■寻找单片机1.2 ■学习单片机1.3 ■单片机之家1.4 ■应用体验——数字温度计1.5 ■实例解读——装小球系统第2章 如何成为单片机系统设计师2.1 ■需要准备哪些2.2 ■单片机系统设计流程2.3 ■应用体验——单片机控制下的发光二极管2.4 ■实例解读——反应时间测试仪第3章 单片机系统登场3.1 ■单片机系统组成3.2 ■单片机系统抽丝剥茧3.3 ■元器件插曲之一：变压器3.4 ■元器件插曲之二：二极管与整流3.5 ■元器件插曲之三：电容3.6 ■元器件插曲之四：三端稳压与单片机系统电源3.7 ■元器件插曲之五：晶振与振荡器3.8 ■诠释单片机最简系统3.9 ■元器件插曲之六：电阻3.10 ■从单片机最简系统开始设计3.11 ■应用体验——发光二极管的交替发光3.12 ■元器件插曲之七：开关3.13 ■实例解读——与发光二极管的交互第4章 单片机系统设计辅助软件4.1 ■Proteus单片机系统仿真软件4.2 ■μVision单片机程序开发4.3 ■μVision的调试及仿真功能4.4 ■应用体验——把程序下载到单片机里4.5 ■实例解读——流水灯第2篇 揭密第5章 单片机的触角——I/O口5.1 ■何谓I/O口5.2 ■元器件插曲之八：场效应管5.3 ■元器件插曲之九：逻辑门5.4 ■元器件插曲之十：锁存器与触发器5.5 ■I/O口结构探密5.6 ■应用体验——控制流水灯5.7 ■实例解读——晃晃灯第6章 七段数码管显示6.1 ■二进制与数据6.2 ■元器件插曲之十一：七段数码管6.3 ■应用体验——计时器6.4 ■元器件插曲之十二：蜂鸣器6.5 ■元器件插曲之十三：三极管及三极管开关6.6 ■实例解读——带声音提示的秒表第7章 解剖单片机7.1 ■单片机的功耗7.2 ■单片机内部结构7.3 ■单片机的程序存储器7.4 ■单片机的数据存储器7.5 ■单片机的特殊功能寄存器7.6 ■应用体验——用取表方式实现流水灯7.7 ■实例解读——直接驱动七段数码管第8章 单片机与汇编指令8.1 ■汇编语言真面目8.2 ■指令的执行8.3 ■寻址方式8.4 ■指令分类8.5 ■算术运算指令8.6 ■逻辑运算指令8.7 ■数据装载指令8.8 ■布尔指令8.9 ■调用子程序指令8.10 ■跳转与循环指令8.11 ■应用体验——七段数码管的串行控制技术8.12 ■实例解读——指令应用（程序）实例第3篇 解密第9章 传感器及模拟信号的处理9.1 ■元器件插曲之十四：运算放大器9.2 ■基础运放电路9.3 ■比较器9.4 ■具有运算功能的运放电路9.5 ■滤波器9.6 ■传感器9.7 ■应用体验——幅频变换9.8 ■实例解读——磁场强度的测量第10章 ADC和DAC10.1 ■模数转换10.2 ■元器件插曲之十五：ADC080410.3 ■ADC与单片机10.4 ■模拟信号的调理10.5 ■数模转换10.6 ■如何选择ADC10.7 ■如何选择DAC10.8 ■应用体验——DAC正弦波发生器10.9 ■实例解读——数字温控系统第11章 时间的计算11.1 ■定时与计数11.2 ■与Timer有关的寄存器11.3 ■Timer的工作模式111.4 ■Timer的工作模式011.5 ■Timer的工作模式211.6 ■Timer的工作模式311.7 ■计数器11.8 ■看门狗11.9 ■应用体验——“叮咚”门铃11.10 ■实例解读——频率计第12章 扫描与显示12.1 ■扫描多位七段数码管12.2 ■扫描键盘12.3 ■扫描发光二极管点阵12.4 ■液晶屏12.5 ■应用体验——电子时钟12.6 ■实例解读——带汉字字库的液晶屏第13章 串行沟通13.1 ■串行还是并行13.2 ■单片机串行数据交换13.3 ■与串行通信有关的寄存器13.4 ■串行口工作模式13.5 ■应用体验——双机通信13.6 ■普通计算机的串行通信口13.7 ■实例解读——网络密码锁第14章 中断的魅力14.1 ■“打扰”单片机14.2 ■中断的控制及处理14.3 ■外部中断0和外部中断114.4 ■Timer 0中断和Timer 1中断14.5 ■串行通信中断14.6 ■应用体验——解放了的CPU14.7 ■实例解读——电子琴第4篇 远航第15章 单片机控制外设的本领15.1 ■元器件插曲之十六：继电器15.2 ■元器件插曲之十七：红外发光二极管15.3 ■元器件插曲之十八：直流电动机15.4 ■什么是PWM（脉宽调制）15.5 ■直流电动机的运行控制15.6 ■元器件插曲之十九：步进电动机15.7 ■步进电动机的运行控制15.8 ■应用体验——用PWM信号控制直流电动机15.9 ■实例解读——太阳跟随系统第16章 数据的保存16.1 ■片内与片外存储器16.2 ■存储器操作及家族成员16.3 ■RAMs16.4 ■ROMs16.5 ■单片机与片外程序存储器16.6 ■单片机与片外数据存储器16.7 ■应用体验——扩展串行片外数据存储器16.8 ■实例解读——GPS（全球卫星定位系统）附录A 光盘内容介绍附录B 51单片机指令集附录C 指令的执行代码表附录D Proteus软件图标命令附录E AT89S51单片机特殊功能寄存器一览表附录F 51单片机汇编程序保留字附录G ASCII码表附录H 主流电子元器件生产商网址附录I 如何使用Windows计算器进行数制转换附录J 钢琴琴键的发音频率附录K 常用低容量存储器器件表（RAM、ROM）附录L NMEA协议消息字段含义参考文献51杨 欣 张延强 张铠麟 编著Yang X Zhang Y Q Zhang K L 莱·诺克斯 王玉凤 刘湘黔 主审NoKes L Wang Y F Liu X Q 電子工業出版社Publishing House of Electronics Industry北京·BEIJING内容简介本书集单片机基础知识、单片机系统设计、电路知识及实验方法、工艺设计、电子元器件、Proteus/μ Vision软件介绍等诸多内容于一身，实用性强。
手把手教你学51单片机ppt课件
第三阶段（1982-1990）
8位单片机的巩固发展及16位单片机的推出阶段，也是单片机向微控制器发展的阶段。 Intel公司推出的MCS – 96系列单片机，将一些用于测控系统的模件集成到片内，如A / D 、D / A 转换、PWM（脉宽调制）及WDT（看门狗）等，在单片机的片内集成有这
手把手教你学51单片机ppt 课件
目录
• 51单片机概述 • 51单片机基础知识 • 51单片机指令系统与汇编语言 • 51单片机C语言编程基础
目录
• 51单片机开发环境与工具 • 51单片机应用实例与实验
01
51单片机概述
51单片机定义与特点
定义
51单片机是对兼容Intel 8051指令系统的单片机的统称。该系列单片机的始祖是Intel的8051单片机，后来随着 Flash rom技术的发展，8051单片机取得了长足的进展，成为应用最广泛的8位单片机之一，其代表型号是 ATMEL公司的AT89系列，它广泛应用于工业测控系统之中。
ASCII码
美国标准信息交换代码，用于表示字符 的编码，包括字母、数字、标点符号等 。
51单片机内部结构
CPU
中央处理器，负责执行指令和处理数据。
ROM
只读存储器，用于存储固定程序和常数。
定时器/计数器
用于计时和计数操作。
RAM
随机存取存储器，用于存储临时数据和程序执行过程中 的变量。
I/O端口
输入/输出端口，用于与外部设备通信和数据交换。
寄存器寻址
操作数在寄存器中，适用于快速访 问和操作寄存器中的数据。
位寻址
直接对内存单元的某一位进行操作 ，适用于位操作和控制标志位的设 置与清除。
2024版单片机原理及其应用PPT课件讲义
并行扩展应用实例
分析并行扩展在存储器扩 展、I/O端口扩展等方面的 应用实例，包括电路图、 程序设计及实现方法。
串行扩展技术及应用实例分析
1 2 3
串行通信基础 介绍串行通信的基本概念、通信协议（如UART、 I2C、SPI等）及数据传输方式（异步、同步）。
串行接口芯片
阐述串行接口芯片的工作原理、常见类型（如 MAX232、TL16C550等）及其与单片机的连接 方式。
数据格式和传输速率等。
串行通信优缺点
串行通信具有传输距离远、成本 低等优点，但传输速度相对较慢。
串行接口电路组成和工作原理
串行接口电路组成
串行接口电路主要由发送器、接收器、控制逻辑和电平转换电 路等组成。
工作原理
在发送数据时，发送器将并行数据转换为串行数据，然后通过 传输线发送给接收器；接收器将接收到的串行数据转换为并行 数据，供后续电路处理。控制逻辑负责协调发送器和接收器的 工作，确保数据传输的正确性。
等，定位软件故障。
THANK YOU
感谢聆听
选择合适的单片机型号
根据系统需求选择合适的单片机型号， 考虑处理速度、存储容量、外设接口 等因素。
设计合理的电路结构
简化电路结构，减少元器件数量，降 低系统复杂度和成本。
考虑电磁兼容性
合理布局布线，采取屏蔽、滤波等措 施，提高系统电磁兼容性。
调试技巧
使用示波器、逻辑分析仪等工具进行 信号测试和分析，定位硬件故障。
03
人机交互设备应用实例
分析人机交互设备在单片机系统中的应用实例，包括电路图、程序设计
及实现方法。例如，基于单片机的简易计算器设计，通过键盘输入数据，
显示器显示结果，实现基本计算功能。
图文51单片机超详细教程PPT(绝对值)
寄存器组
包括累加器A、寄存器B、 程序状态字PSW等，用于 暂存数据和状态信息。
存储器组织
程序存储器
用于存放程序代码和表格常数，一般 采用ROM或EPROM芯片。
特殊功能寄存器SFR
用于控制单片机的各种功能，如定时 器、中断等。
数据存储器
用于存放数据，包括内部RAM和外部 RAM。
I/O端口及特殊功能寄存器
硬件电路设计思路及关键器件选型建议
51单片机
选用高性能、低功耗的51单片机 ，如STC89C52RC等。
无线通信模块
根据实际需求选用合适的无线通 信模块，如ESP8266 Wi-Fi模块
、HC-05蓝牙模块等。
电源芯片
选用稳定性好、效率高的电源芯 片，如LM2596等。
软件编程实现过程剖析
初始化单片机系统
51单片机在工业自动化、智能家居、仪器 仪表等领域有着广泛的应用基础，为开发者 提供了丰富的经验和案例参考。
应用领域与市场需求
应用领域
51单片机广泛应用于工业自动化、智能家居、仪器仪表、汽车电子、医疗设备等领域。例如，工业自动化中的电 机控制、温度控制等；智能家居中的智能照明、智能安防等；仪器仪表中的数据采集、显示控制等。
市场需求
随着物联网、人工智能等技术的快速发展，对单片机的性能和功能提出了更高的要求。同时，市场对于低功耗、 高可靠性、安全性等方面的需求也在不断增加。因此，未来51单片机需要不断提升自身性能，满足市场需求。
02
51单片机硬件结构
中央处理器CPU
01
02
03
运算器
进行算术运算和逻辑运算 。
控制器
取指、译码、执行，控制 单片机各部分协调工作。
51单片机系列ppt详解
✓ P3.0～P3.7（10～17脚）：它是一个 复用功能口。作为第一功能使用时， 为普通I/O口，与P1口相同。作为第 二功能使用是，各脚的定义如下表。
口线 第二功能 信号名称 P3.0 RXD 串行数据接收 P3.1 TXD 串行数据发送 P3.2 INT0 外部中断0请求信号输入 P3.3 INT1 外部中断1请求信号输入 P3.4 T0 定时器/计数器0计数输入 P3.5 T1 定时器/计数器1计数输入 P3.6 WR 外部RAM写选通 P3.7 RD 外部RAM读选通
➢ RST / VPD（RESET，9脚）
复位信号输入引脚，高电平有效。在该 引脚上输入持续2个机器周期以上的 高电平时，单片机系统复位。
➢E__A__ / VPP(31脚)：
访问程序存贮器选择信号输入线。当为 低电平时，CPU只能访问外部程序 存储器；当为高电平时，CPU可访 问内部程序存储器（当8051单片机 的 PC 值 小 于 等 于 0FFFH 时 ） ， 也 可访问外部程序存储器（当PC值大 于0FFFH时）。
数据指针DPTR
✓数据指针DPTR为16位寄存器，它是MCS—51中唯 一的一个16位寄存器。 ✓DPTR通常在访问外部数据存储器时作为地址指针 使用，寻址范围为64KB。 ✓编程时，既可按16位寄存器使用，也可作为两个 8位寄存器分开使用。DPH 为DPTR的高八位寄存器， DPL 为DPTR的低八位寄存器。
程序状态字PSW
位序 D7 D6 D5 D4 D3 D2 D1 D0 位标志 C AC F0 RS1 RS0 OV — P
RS1，RS0：寄存器组选择位
用于设定当前通用寄存器组的组号。通用寄存器
组共有4组，其对应关系如下
RS1 RS0 寄存器组 R0~R7地址
单片机技术的使用方法总结与实例分享
单片机技术的使用方法总结与实例分享随着科技的不断发展，单片机技术在各个领域中得到了广泛的应用。
单片机是一种集成电路芯片，具有处理器、存储器和各种输入输出接口等功能。
它可以通过编程实现各种复杂的功能，因此在电子设备、通信、汽车、家电等领域中被广泛使用。
本文将总结一些常见的单片机使用方法，并分享一些实例。
一、单片机的基本原理单片机是一种微型计算机，它包含了CPU、存储器、输入输出接口等基本组成部分。
通过编程，可以使单片机按照预定的逻辑顺序执行各种任务。
单片机的核心是CPU，它负责执行指令和控制各种操作。
存储器用于存储程序和数据，其中程序存储器存放程序代码，数据存储器用于存放变量和中间结果。
输入输出接口用于与外部设备进行通信，通过输入输出接口，单片机可以接收传感器的信号，控制执行器的动作。
二、单片机的编程方法单片机的编程方法有多种，常见的有汇编语言和高级语言。
汇编语言是一种低级语言，直接操作单片机的寄存器和指令，编程效率高，但难度较大。
高级语言如C语言、C++语言等，具有更高的可读性和可维护性，适合初学者和快速开发。
编程时，可以使用集成开发环境（IDE）进行开发，如Keil、IAR等。
IDE提供了编译、调试等功能，简化了开发流程。
三、单片机的应用实例分享1. 温度控制系统假设我们需要设计一个温度控制系统，要求当温度高于某个阈值时，自动打开风扇降温。
可以使用单片机来实现这个功能。
首先，需要接入一个温度传感器，通过单片机的输入接口读取温度值。
然后，编写程序判断温度是否高于阈值，如果是，则通过单片机的输出接口控制风扇的开关。
通过这种方式，可以实现自动控制温度的功能。
2. 智能家居系统智能家居系统是近年来越来越受欢迎的领域，它可以实现对家居设备的远程控制和自动化控制。
单片机可以作为智能家居系统的核心控制器，通过与各种传感器和执行器的连接，实现对灯光、空调、窗帘等设备的控制。
例如，当检测到有人进入房间时，通过单片机的程序控制灯光自动开启；当温度过高时，通过单片机的程序控制空调自动调节温度。
第35章 单片机控制打印机实例 51单片机开发与应用技术详解(珍藏版)PPT
35.2.1 电路图
• 这里采用AT89S52单片机来控制LASER PP40微型打 印机。系统电路原理图，如图所示。
35.2.2 建立项目
• 首先在Keil μVison3集成开发环境中建立项目， 具体操作步骤如下：
35.2.3 程序设计
• 单片机控制LASER PP40微型打印机打印输出的程 序代码，示例如下：
第35章 单片机控制打印机实例
• 在单片机应用系统中，经常需要用到信量结果以 及格式化输出数据等。目前，市场上打印机有很多种。按 照打印原理可以分为：键式打印机、针式打印机、热敏打 印机、喷墨式打印机、激光打印机等。按照打印的行宽可 以分为：宽行打印机、窄行打印机、微型打印机。按打印 头是否能往返打印可以分为：单向打印机和双向打印机。 按打印的字符颜色可以分为：单色打印机和彩色打印机。
• (详细内容请参照本书)
35.3 小结
• 本章详细讲述了LASER PP40微型四色描绘式打印 机，包括其接口、工作时序、文本模式和图形模 式等。本章最后还通过一个具体的实例，介绍了 如何使用51系列单片机控制LASER PP40微型打印 机打印输出。LASER PP40微型打印机接口简单、 控制方便，十分适合作为单片机系统的智能输出 扩展。因此，熟练掌握本章内容对以后的设计工 作很有帮助。
• LASER PP40描绘器 • TP-UP-16A智能点阵式打印机 • TP-UP-40A智能点阵式打印机 • GP16微型打印机 • XLF嵌入式汉字微型打印机
35.1.1 LASER PP40描绘器概述
• LASER PP40是一种四色描绘式微型打印机，其具 有文本模式和图形模式两种工作方式。可用来描 绘字符以及图形，具有较强的绘图功能。LASER PP40与微处理器相结合，便可以在智能仪表及实 时控制系统中作为微型绘图机使用。LASER PP40 的主要特点如下：
