关于10kV线路无功补偿的探讨
10kV配电网低压侧无功补偿常见的问题及解决办法
10kV配电网低压侧无功补偿常见的问题及解决办法1. 引言1.1 介绍10kV配电网低压侧无功补偿的重要性和普遍存在的问题10kV配电网低压侧无功补偿是电力系统中非常重要的一个环节。
在电力系统中，由于电动机、变压器等设备的存在，会导致电网中产生大量的无功功率，使得电网中的功率因数下降，影响电网的稳定运行。
低压侧无功补偿是为了提高电网的功率因数，维护电网的稳定运行而设立的。
在10kV配电网中，低压侧无功补偿往往存在一些普遍问题。
最常见的问题包括：无功电流过大导致设备发热、设备寿命缩短；无功补偿容量不足导致电网功率因数仍然较低；无功补偿设备故障频繁导致停电等问题。
这些问题严重影响了电网的供电质量和稳定性，需要及时解决。
加强10kV配电网低压侧无功补偿的重要性不能被忽视。
只有合理规划和维护好无功补偿系统，才能确保电网的正常运行和稳定性。
通过对低压侧无功补偿系统的原理、常见问题及解决办法的深入了解，可以更好地指导实际工作中的操作和管理，从而提升电网的运行效率和可靠性。
2. 正文2.1 低压侧无功补偿的原理及作用低压侧无功补偿是指在10kV配电网系统中，通过接入无功补偿设备，来提高系统的功率因数，降低系统的无功功率，以改善系统的电能质量和稳定性。
其原理主要是通过调节无功功率的大小和方向，来使系统中的总功率因数达到设定值，提高系统的运行效率和质量。
1. 改善电网功率因数：通过补偿无功功率，使系统的功率因数接近1，减少因谐波而导致的能量损失和电力系统的稳定性问题。
2. 提高电能质量：降低电网中的电压损耗和电流谐波，减少线路和设备的过载，提高供电质量和可靠性。
3. 节约能源和降低成本：减少系统中的无功功率流动，减少输电损耗，节约能源的同时也减少了电力系统运行的成本。
低压侧无功补偿对于提高电网的运行效率、稳定性和经济性都具有重要作用。
合理选择和配置无功补偿设备，定期检查和维护设备，是保障电网正常运行和供电质量的关键措施。
关于10kV线路无功补偿优化设计的探讨
ｌＦ Ｔ ＯＲ ＵＮＥＷ 好 切不该化路 ，… 的 的器 霎变垂投萎萋 ：ｔ 杰上 荷 要观原线 萋’ 。 超 升一分上和补调 萎 ”… 投囊许， 电 ， 囊 ：｜ ，容远的羹发、ｌ’ －ｒ 过安般最。 偿达 二 ‘无 匀杆联布功理分切 Ｌ ２因比变果 ，置预 ： 的上 电多率流了到 耋 。 资 在卡还想装时 要 蓁。器离效站析整 组装 负垂 薹是变置 成安 较不 。应 ， 妻 容对 因卺因期 线此 Ｈ 从察 设 。１ 电 如否 参 水装 耄釜 路组 山， 数 生
目 程术 技
关于ｌｋ 线路无功补偿优化设计的探讨 ＯＶ
刘文龙’ 高波 １ 哈尔滨电力勘察设计所； ２ 哈尔滨江南供电设计有限公司
一 功偿一安 荷分二 翥偿 比霎祭 低 前 ‘ ～ 设 … 竺无补柜般囊鬟负三之 的嫠果前霎， 更。 的 ｆ 菇 ｌ ……栅贵 台 装线 在路 补效 要裴 超 霖 者好 损 线 术 ｏ 化… 州 ） 一 一 …
10KV线路无功补偿
浅谈10KV线路无功补偿摘要：现代化进程的加快，带动了电力行业的快速兴起，城市供电基础设施的建设也不断完善。
因而近些年以来，如何有效改善电压质量以提高运行效率一直是供电部门所仔细研究的问题之一。
本文主要从10kv线路无功补偿系统的影响与必要性出发，分析10kv 线路无功补偿的补偿方式以及安装地点的选择，进而对无功补偿的实际节能方案进行理论性探讨。
关键词：10kv线路；无功补偿；补偿方式；安装地点；实际节能方案中图分类号：tm726.4 文献标识码：a 文章编号：1001-828x （2013）06-0-01一、对10kv线路方面无功补偿系统的阐述从通常情况下来讲，所谓10kv线路方面无功补偿系统，主要指的是通过优化原有的管理系统以便供电部门能够随时对全线路无功电压的各种状况进行了解与掌握，继而在分析整体线路的负荷分布以及电压是否合格的基础上，能够促使供电部门有效提高电能数据和检测、计量以及检测整线路数据的准确程度。
另一方面，当前10kv线路方面的无功补偿主要有在变电站10kv母线按主变容量的15%左右集中安装补偿电容器组，在用户配变低压侧分散安装低压补偿电容器柜，在10kv线路若干符合中心处或线路2/3处集中安装10kv线路补偿电容器组等三种补偿方式。
从另一层面上来讲，以上第三种补偿方式较之前两种具有补偿装置集中、减少线路损耗、设备利用率高以及便于管理和维护等多种优点，因而在当前供电企业当中广泛应用。
而无功补偿通过对无功功率进行补偿能够提升电网运行过程中的有功功率比例，亦能够有效降低供电企业的生产成本与经济效率。
往往供电企业在10kv线路方面安装无功补偿装置会对配网损耗以及供电电压产生一定作用与影响，因而降低线路损耗与提高供电速率对于供电企业与城镇居民而言是至关重要的。
所以，在10kv线路方面安装无功补偿装置呈现出了必要性。
二、补偿方式和安装地点的选择（一）补偿方式的选择。
现阶段，我国绝大多数供电企业对于10kv 线路的补偿一般采用柱上安装固定式电容器的方式来进行，并且为了避免过补而一般按照线路的最小补偿量或者采用“三分之二”法则来确定电容器容量的。
10kv配电线路无功补偿投切方式的探讨

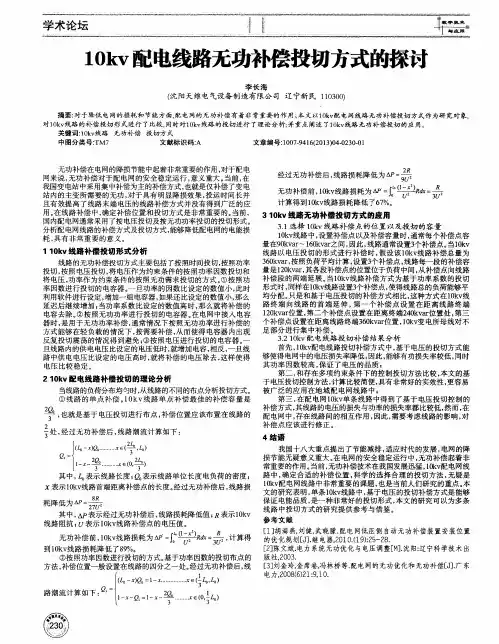

无功 补 偿 在 电 网的 降损 节 能 中起 着 非 常重 要 的作 用 ， 对 于 配 电 网来 说 ， 无 功 补 偿 对 于 配 电 网 的安 全 稳 定 运 行 ， 意义重大。 当前 ， 在 我国变电站 中采用集 中补偿为主的补偿方 式， 也就是仅补偿 了变 电 站 内的主变所需要的无功 ， 对于具有 明显降损效果 ， 投运时间长并
学 术论 坛
ｌ Ｏ ｋ ｖ 配 电线路无功补偿投切方式的探讨
李长海
（ 沈阳天维电气设备制造有限公司 辽宁新民 １ １ ０ ３ ０ ０ ）
摘 要： 对 于降低 电网的损耗 和 节能 方面， 配 电 网的 无功补 偿 有着非 常 重要 的作 用。 本文 以１ ０ ｋ ｖ 配 电网线路 无功补 偿投 切 方式作 为研 究对 象 对１ ０ ｋ ｖ 线路 的补偿 投切 形 式进 行 了比较 ， 同时 对１ ０ ｋ ｖ 线路 的投 切进 行 了理论 分析 ； 并重点 阐述 了ｌ Ｏ ｋ ｖ 线路 无功补 偿投切 的应 用 。 关键词 ： １ ０ ｋ ｖ 线路 无功补偿 投 切方 式 中图分 类号 ． ＇ Ｔ Ｍ７ 文献标 识码 ： Ａ 文章编 号： １ ０ ０ ７ — ９ ４ １ ６ （ ２ ０ １ ３ ） ０ ４ ． ０ ２ ３ ０ — ０ １
线路 的无 功 补偿 投 切方 式 主要 包 括 了 按照 时 间 投切 ， 按 照 功 率 投切 ， 按照 电压投切 ， 将 电压作为约 束条件的按照功率 因数 投切和 将 电压 ， 功率作为约束条件 的按 照无功需求投切的方式。 ①按照功 率因数进行投切的 电容器。 一旦功率的因数比设定 的数值小 ， 此时 利用软件进行设定 ， 增加一组 电容器 ， 如果还 比设定 的数值 小， 那么 延迟后继 续增加 ； 当功率系数 比设定 的数值高 时， 那么就将补偿的 电容 去 除 。 ② 按 照 无 功功 率 进 行 投 切 的 电容器 。 在 电 网 中接入 电容 器时， 是用于无功功率补偿 ， 通常情况下按照无功功率进行补偿的 方式能够在轻 负载 的情况下 ， 按需要补偿 ， 从而使得 电容器 内出现 反复 投切震荡 的情况得到避免 ； ③按 照电压进行投切的 电容器 。 一 旦线路 内的供 电电压 比设定的 电压低时 ， 就增加 电容， 相反 ， 一旦 线 路中供 电电压 比设定的 电压高时 ， 就将 补偿 的电压 除去 ， 这样使得 电压 比较 稳 定 。 ３ ６ ０ ｋ ｖ ａ ｒ ， 按 照负 荷 平均 计 算 ， 设置３ 个 补偿 点 ， 线 路每 一 段 的 补偿 容 量是１ ２ ０ ｋ ｖ ａ ｒ ， 其各段补偿点 的位置位于负荷中间， 从补偿点向线路
浅谈10kV配电网无功补偿
采用无功 补偿 的方 式可 以减小 或消 除掉 ，由此可 以减小 流
经 导 线 的 电 流 ，减 小 电能 损 耗 。
一
由式 （ ）可得 ： Ｐ （／ （ ｕ ） ｛Ｐ＋ １ △ ＝ Ｓ Ｕ） Ｒ Ｓ／ Ｒ＝ （ Ｑ ） ／
Ｕ ｝ Ｒ： （ Ｕ Ｃ ） Ｐ ／ ＯＳ Ｒ
数再 降低 ，损 耗再 增大 ， 电网 电压再 降低 ，恶性 循环 。 同 功 率 因 数 的 方 式 ， 也 可 以增 大 线 路 的 线 径 或 者 采 用 电 阻率 时 因为 电压 降低 ，用户用 电设 备输 出动力 下 降，用户 为满 小 的 材 料 做 导 线 。 足所需 的动力 需 求，增大 用 电设 备 的额定 功率 ，这样就 会 造 成 电压崩 溃。使输变配 电网的稳定性遭到破坏 。 二 、无功补偿 的效益 分析 ］ｋ 线路负荷 约为 １ ０ ｋ ［ Ｖ ０ ０ ０ ＶＡ，如果 功率 因数 ０ ９ ．６以 相 的 电流就 会增 大到 ９ Ａ。如果 不采取 提高 功率 因数 的方 ９ 式 ，而是 采取 增大 线径 的方 式把 线损降 低到 现在 的 ６ ５ ．％， ８ ．０ 使 电网的功率 因数更加 降低 ， 电流急剧增大 ， 电压急剧 下降 ， 上 ，线路每 相 的 电流 约为 ５ Ａ，如果功率 因数 是 ０ ６ ，每
关键词 ： 电线路 ； 配 无功补偿 ； 减少 损耗
降低 １ｋ 配 电线 路 电 能 的损 耗 有 两 条 途 径 ： 是 减 小 ０Ｖ 一
交流 电在输 电线路上 的损耗为 ：
△ Ｐ 。 ＩＲ
电流 ，二 是减 小导 线 电阻。减小 导线 电阻，需要增 大导 线
的 直 径 ， 增 大 导 线 的 直 径 会 带 来 材 料 的 浪 费 ， 况 且 导 线 直
10kV配电网低压侧无功补偿常见的问题及解决办法
10kV配电网低压侧无功补偿常见的问题及解决办法10kV配电网是指电压等级为10千伏的配电系统。
在配电网的低压侧，无功补偿是一项重要的技术措施，用于提高电网的功率因数，平衡电网的有功和无功电能交换，提高电网的稳定性和经济性。
在实际应用中，10kV配电网低压侧无功补偿常常会遇到一些问题，需要采取相应的解决办法。
本文将介绍一些常见的问题及对应的解决办法。
一、功率因数过低功率因数是指电网中有功功率和视在功率之间的比值，是衡量电网使用率的重要指标。
若功率因数过低，既会造成无用的无功功率在电网中流动，浪费电能，也会导致电网电压不稳定，影响设备的正常运行。
造成功率因数过低的原因很多，如电网负载较大、线路长度较长、变压器容量较小等。
解决办法：1. 安装无功补偿设备：通过并联连接无功补偿电容器，将无功功率直接供给当地负载，降低电网的无功功率，提高功率因数。
2. 提高负载功率因数：通过更换功率因数低的设备，对设备进行调整或优化设计，提高负载功率因数。
3. 增加变压器容量：若变压器容量较小是造成功率因数过低的原因之一，可以考虑增加变压器容量，以提高电网的功率因数。
二、电容器损耗过大电容器是无功补偿设备中常用的元件，它可以提供电流的滞后效应，补偿电网中的无功功率。
但是在实际使用中，电容器也会产生一定的损耗，包括电容器的电阻损耗和介质损耗。
若电容器损耗过大，既会增加系统的能耗，也会影响电网的稳定性和正常运行。
解决办法：1. 选择合适的电容器：在选用电容器时，要考虑电容器的品质、功率因数、损耗等指标，选择合适的型号和规格。
2. 避免过流：在电容器运行过程中，要避免电流过大，通过合理的控制电流大小，减小电容器的损耗。
3. 定期检查维护：定期检查和维护设备，保证电容器的正常运行状态，减少损耗。
三、谐波污染问题谐波是指频率为整数倍的基波的倍数的谐波波形，它会导致电网中电压失真，影响电网的正常运行。
谐波污染通常由电容器的非线性特性引起，电容器不仅会吸收基波电流，还会吸收谐波电流，导致谐波波形变形。
10kV配电网低压侧无功补偿常见的问题及解决办法
10kV配电网低压侧无功补偿常见的问题及解决办法10kV配电网低压侧无功补偿是电力系统中非常重要的一个环节，它能够提高电网的功率因数，降低线路损耗，改善电能质量，保障用户的用电设备稳定运行。
在实际应用中，常常会出现一些问题，影响无功补偿装置的正常运行。
本文将围绕10kV配电网低压侧无功补偿常见的问题及解决办法展开探讨。
一、无功补偿设备频繁开关1. 问题描述：在配电网运行过程中，无功补偿设备频繁开关，造成设备寿命减短，影响设备的稳定运行。
2. 解决办法：（1）合理规划无功补偿设备的容量，避免过小或过大的设计容量，选择合适的设备进行接入；（2）对无功补偿设备进行合理的调度，避免频繁开关，尽量减少无功功率因数的变化，保证设备的稳定运行。
二、无功补偿设备运行效率低1. 问题描述：部分配电网在使用无功补偿设备时，发现设备运行效率较低，无法达到预期的无功功率因数补偿效果。
2. 解决办法：（1）进行设备的定期检查和维护工作，保证设备的正常运行；（2）在配置无功补偿设备时，选择具有良好性能和效率的设备，避免使用劣质设备影响正常的运行效果。
1. 问题描述：某些配电系统在运行过程中，无功补偿设备出现过载现象，存在安全隐患。
五、无功补偿设备接入时影响其他设备正常运行1. 问题描述：在一些配电系统中，无功补偿设备的接入对其他设备的正常运行造成了影响，如电压波动、谐波扰动等。
六、无功补偿设备建设和投运时质量问题2. 解决办法：（1）加强对无功补偿设备建设和投运过程的监管和质量把关，确保设备的质量和性能达到标准要求；（2）对设备的建设和投运过程进行全面的检查和验收，确保设备的安全可靠。
在10kV配电网低压侧无功补偿装置的运行过程中，以上所述的问题及解决办法只是部分常见的情况，实际应用中还可能出现其他问题。
在无功补偿设备的运行和维护过程中，需要加强对设备的监管和管理，保障设备的正常运行，提高电网的运行效率和安全性。
相关部门也应加强对无功补偿设备的技术支持和指导，推动无功补偿设备在配电网中的良性发展，推动电力系统的稳定和可靠运行。
10kV配电网低压侧无功补偿常见的问题及解决办法
10kV配电网低压侧无功补偿常见的问题及解决办法10kV配电网低压侧无功补偿是电力系统中的重要环节，它能够提高配电网的功率因数，减少线路损耗，并且保证供电可靠性。
经常会出现一些问题，影响其正常运行。
本文将对10kV配电网低压侧无功补偿常见的问题及解决办法进行详细介绍。
一、常见问题1. 无功功率补偿装置无法正常启动无功功率补偿装置无法正常启动的问题一般由以下几个方面引起：装置故障、供电故障、电容器故障、控制回路故障等。
2. 电容器频繁失效电容器频繁失效的原因主要有：电容器质量不达标、电容器安装环境恶劣、电网电压波动频繁等。
3. 电网电压不稳电网电压不稳会导致无功功率补偿装置的正常运行受到影响，甚至会造成设备损坏、供电不稳定等问题。
5. 谐波扰动谐波扰动会对无功功率补偿装置的运行产生不利影响，甚至造成设备损坏。
二、解决办法1. 做好设备维护定期对无功功率补偿装置进行检查和维护，及时发现和处理设备故障，确保设备正常运行。
2. 选用优质电容器选用质量好、性能稳定的电容器，减少电容器故障带来的影响。
3. 保证供电质量加强对电网供电质量的监测和控制，保证电网电压稳定，减少对无功功率补偿装置的影响。
4. 合理规划负载合理规划负载，避免过载运行，减少对无功功率补偿装置的影响。
5. 安装滤波器合理安装滤波器，减少谐波扰动对无功功率补偿装置的影响。
通过以上措施，可以有效解决10kV配电网低压侧无功补偿常见的问题，确保无功功率补偿装置的正常运行。
也需要加强对配电网供电质量的监测和管理，定期开展设备维护工作，提高设备的稳定性和可靠性。
这样不仅可以提高系统供电可靠性，减少设备损坏，同时也能够节约能源，降低生产成本，实现经济效益和环保效益的双赢。
我国农村配电网10kV配电线路无功补偿探讨
我国农村配电网10kV配电线路无功补偿探讨摘要：根据当前农村电网改造建设过程中，配电线路中流动的无功功率造成的有功损耗所占比例较大的情况，本文通过分析以前采用的无功补偿基本方式，并结合对当前的自动化技术，对优化无功补偿系统进行了探讨。
关键词：农村配电网；10kv线路；无功优化0.前言随着我国经济与科学技术的发展，根据我国电力部门近年来的网损统计10～220kv电力系统的网损率达10％，其中10 kv配电网的网损占60％左右，而配电线路中流动的无功功率造成的有功损耗所占比例很大，因此，在10 kv配电网中进行无功优化，对降低网损的意义十分重大，对提高供电企业的经济效益有着极为重要的作用。
1.我国农村配电网无功特点与现状近些年,随着国家投入大量的资金对农村电网进行了建设和改造，无论在网架结构上，还是在设备优化及运行方式优化上，都已取得了明显的、根本性的改变，但是无功优化却始终滞后于电网建设。
利用电容器进行无功补偿基本采用“集中补偿、分散补偿、单独补偿”等方式。
低压集中补偿是将移相电容器组接到配电房低压母线上或是将低压电容器通过保险接到配电变压器的二次侧，能补偿低压母线以前的无功功率，可减少变压器的无功负荷，从而可有效节省变压器的容量。
无功补偿装置的自动化程度低，随器补偿、线路分散补偿大多数采用固定补偿，不能做到实时监控，不能满足农网无功负荷的季节性和时段性强的特点。
农网的无功负荷有其自身的特殊性，存在的问题主要集中在无功补偿设备不足且自动化程度不高，动态补偿和固定补偿比例失调，研究出一套适合于农村配电网的10kv线路无功优化智能系统是十分必要并具有实际意义。
2.农村配电网10kv线路无功优化农村配电网的随机补偿、随器补偿和变电站集中补偿，在相关文献中有许多报道，技术上已基本成熟。
调度室里的上位机，根据线路各电容器投切装置经gprs上传的实测电压和投切情况，以及变电站出口（线路首端）功率因数值和无功功率值，判断集中处理后，直接整定上下限值，由调度室发出各线路电容器投切装置的投切命令。
10kV高压配电网无功补偿的技术探讨
支输 送无 功功 率 ， 降低安 装地 点 以的线 路损 失 。与 安装 在 补 偿 区域 负荷 中心 的补偿 装 置相 比， 能效 果要 差一 节
些。
１ 安 装在 补偿 区域负 荷 中心 ． ４
这种 安 装 方 式是 从 负 荷 中 心 向前 后 方 向输 送 无 功 功率， 补偿 后 的功 率因 数是 超前 的 。它 的补偿 效果 比前 者要 好 ， 线损 更低 。
关 键词 ：Ｏ Ｖ配 网； ｌｋ 无功补 偿； 补偿 方式 ； 用 应
１ 补偿装置的设计
１１ 选择 主机 ．
①无功补偿需要动态管理， 随着线路改造 、 用户变
更、 负荷 中心转 移 ， 补偿 装置 也要搬 迁移 位 。 无功 补偿 ②
装置 的 动作 情 况 需要 及 时 掌握 ， 动态 分 析 ， 看历 史 资 查
（ 者 单位 ： 东省韶 关钢铁 集 团有限 公 司韶 钢设 计院 ） 作 广
级线 路 的后备 保护 ， 切 除故 障 的时 限较长 。 目前在 实 但
际应 用 中 ， 为简 化 保护 配 置及 整 定计 算 ， 同时对 线 路 进
广 科 总 ０ １ 东 技 。 第 ５ ９ 。 期Ｉ
压基准 偏高 或偏低 时． 功功率 的投切 量可 能与 实际 需 无
求相差 甚远 。可能 出现无 功功 率补偿 过 多或补偿 不足 的
△
瓣 厶
脚
情况 。 次它 不能解 决低 压 网络 内部 无功 电流 的流 动． 其 补
偿 容 量大 ， 入 资金 高 ， 别是 自动 补偿 ， 投 特 按循 环 方式 投 、
５ 三 （ ） 式 过 电流 保 护 装 置 两 段
由于瞬 时 电流速 断保 护只 能保 护线 路 的一 部分 ， 所 以不 能作 为线路 的主保护 ， 而只 能作 为 加速切 除线路 首 端 故 障的辅 助保 护 ； 带时 限 的 电流 速 断保护 能保 护 线 略 路 的 全长 ， 可作 为 本线 路 的主保 护 ， 不 能作 为 下 一段 但 线 路 的后备保 护 ； 时 限过 电流保 护 既可 作为 本级 线路 定 的后 备保 护 （ 当动作 时 限短 时， 可 作为 主保 护 ， 不再 也 而 装设 略带 时 限的 电流速 断保 护） ，还 可 以作 为相 临 下一
10kV配导线路完善无功补偿的对策探讨
10kV配导线路完善无功补偿的对策探讨摘要 10kv的配导线路的完善是为了解决在供电过程中出现的电压不稳、低压动力装置无法运行、供电出现故障等各种问题,是给用电户提供更高的用电质量的重要措施。
在晚上无功补偿的过程中,最重要的问题是解决电压问题和供电功率因素cosφ。
本文将对10kv配导线路的完善补偿的对策方式进行简要的分析。
关键词 10kv;配导线路;完善;无功补偿;对策中图分类号tn7 文献标识码a 文章编号1674-6708(2010)30-0149-02低压无功补偿是电网改造过程中的重要内容。
进行无功补偿就是通过提供给电网必要的无功功率来加大电网系统的功率因数值,降低电的损耗,改进电网的质量,提高供电的质量。
但是由于在供电的过程中每一级的供电网、输电设备和用电设备等都要消耗无功功率,特别是在低压配电系统中,所以合理地选择无功补偿的方式进行平衡地配置是完善电网无功补偿的重要内容。
科技应用杂志曾载文:我国第一套10kv线路的完善无功补偿装置是在云南的泸西变电所投入使用的。
它采用的是上海交大专利研制的无功连续的补偿装置。
此装置的最大补偿容量达到了8 000kva。
泸西变电所的无功补偿装置实现了电容器零电流无冲击的投切和自动控制线路的功率因数。
通过投入无功连续补偿装置的使用,整个泸西的电网都受到了很好的保护,变电所电容器和投切接触器的使用寿命也得以延长。
1 低压无功补偿概述所谓无功补偿是指在配电变压器低压380v(400v)网络中安装供电补偿装置以补偿变压器的漏磁无功损耗。
根据补偿方式的不同可以进行分类,分为随器补偿、随机补偿和跟踪补偿。
其中随器补偿和跟踪补偿的原理差不多。
在这里我们要讨论电网的无功负荷。
低压供电配导线路的不同之处在于它往往是一条线路接了很多台容量不一致的大大小小的配电变压器。
一般10kv的配导线路中,一般接了十几台甚至几十台容量大小不一样的配电变压器。
分散的配电变压器在容量很小这一因素的影响下使得多数的变压器每天有一半以上的时间处于空载运行的状态,这无疑将导致在用电高峰时段出现无功不平衡的现象。
10kV配电网低压侧无功补偿常见的问题及解决办法
10kV配电网低压侧无功补偿常见的问题及解决办法10kV配电网是城市工业和民用电力供应的主要来源，其稳定运行对于保障城市正常用电具有重要意义。
而在10kV配电网的低压侧无功补偿中，常会出现一些问题，影响了电网的稳定运行。
本文将就10kV配电网低压侧无功补偿常见的问题及解决办法进行探讨。
一、常见问题1. 无功功率不足在10kV配电网低压侧无功补偿中，有时会出现无功功率不足的情况，导致电网出现了功率因数较低、电压波动较大等问题。
2. 无功补偿设备故障无功补偿设备在运行中也会出现故障，比如电容器发生了短路、接触不良等问题，导致无功补偿效果不佳，甚至对电网产生负面影响。
3. 无功补偿设备老化由于长时间运行或者环境因素的影响，无功补偿设备也会出现老化现象，导致功率因数无法达到要求，对电网运行造成了一定影响。
4. 无功功率超标有时候无功功率会超过正常范围，导致电网运行不稳定，甚至对电器设备造成损坏。
二、解决办法1. 加强设备维护对无功补偿设备进行定期的检查和维护是解决问题的关键，只有保持设备的正常运行状态，才能够确保无功补偿效果。
2. 确保设备质量在选购无功补偿设备时，需要选择质量可靠的产品，避免使用劣质设备导致发生故障或者老化。
3. 定期检测定期对无功补偿设备进行功率因数的测试，及时发现问题，并及时进行维修和更换，确保设备的正常使用。
4. 进行技术更新随着科技的不断发展，无功补偿设备的技术也在不断更新，采用新技术的无功补偿设备可以提高功率因数的控制精度和响应速度。
5. 加强运行管理加强对无功补偿设备运行情况的监管，确保设备始终处于最佳运行状态，及时发现问题并进行处理。
有关10kV配电线路的无功补偿技术探究
有关10kV配电线路的无功补偿技术探究陈军梅［四川雅安电力（集团）股份有限公司］随着我国科学技术的不断发展，人们生活水平和经济能力大幅度提升。
以我国电力部门提供的统计数据来看，在10~ 220kV的电力系统中，网损率高达10%左右，尤其以10kV配电网的网损问题最为严重，主要由于配电线路中存在大量的流动无功功率，增加了有功功率的损耗。
因此，在10kV配电网中采取无功补偿措施，对降低网损、确保线路稳定运行具有重要意义。
1无功补偿技术原理与应用当交流电经过纯电阻之后，电能就会转变为热能；但是如果经过纯感性负载或者纯容性负载，既不做功也不消耗电能，也就是无功功率。
对于实际负载来说，不可能为纯感性或者纯容性，大多以混合性模式存在，那么电流经过负载之后，就会出现部分电能不做功的现象，此时的功率因数＜1。
为了更好地提高电能利用效率，需要采取无功补偿技术，合理选择无功功率补偿方法，增强电网功率因数，减少线路运行的损耗，保障电网质量，实现供电环境的优化[1]。
1.1功率因数分析对于功率三角形来说，有功功率（P）以及视在功率（S）的比值就是功率因数（cos准），计算公式如下：cos准=P/S通过计算功率因数，可获得电源输出过程的视在功率利用情况。
功率因数值越大，则电路中产生的无功功率就越小，其中大部分视在功率用于有功功率的供给，以此增强电能输送功率水平。
但是对于电路运行过程来说，一般应确保cos准＜0.95，以免产生电路谐振问题，可能对电网供电设备和用电设备造成影响。
（1）对于感性负载消耗的无功功率来说，涉及到诸多电感性设备，如感应电路、异步电动机等，都消耗了大量的无功功率。
因此，若想优化异步电动机的功率因素，必须减少电动机空载运行状况，尽量增强负荷率。
（2）对于变压器消耗的无功功率来说，一般约占额定总量的10~15%左右，且空载无功功率占据满载状态的30%。
因此，增强电网运行的功率因素，应避免变压器的长期低负荷或空载运行。
10kV配电线路无功补偿技术
0引言社会经济的发展带动了各行各业的进步，对电力资源的应用也越来越广泛、越来越多。
据调查显示，城市尤其城区的10kV 配电网分支相对较多，而配电变压器通常处在无人看守的状态，加之自动投切设备的应用并不多，导致多数情况下采用的是固定投入形式，难以随负荷变化而发生改变。
在当前的形势下，加强对10kV配电线路无功补偿技术的研究，具有非常现实的意义。
1无功补偿技术所谓无功补偿，即无功功率补偿，主要是指为配电系统提供功率因数的一种非常重要的技术手段，通过利用无功补偿可大幅度地降低变压器和输点线路上的电能消耗，对于配电系统的运行效率与供电质量具有至关重要的作用。
实践中我们可以看出，科学合理的无功补偿技术及相关设备，既可以有效地减少配电线路上的能量消耗，又可以使配电系统中的供电质量有效地提高；若无功补偿设备及相关技术选择不当，则很可能会导致配电系统中的电压波动或谐波增大问题出现。
一般而言，交流电经纯电阻电能会大量转化为热能，当其经纯感性的荷载时难以有效做功，而且也不会消耗电力资源，这就是所谓的无功功率。
就10kV配电线路实际运输状况而言，电力系统中的负荷实际上并不是纯容性的感性负载，而是混合型负载，电流经配电系统时会有一部分电能不做功。
无功补偿的原理：配电系统中的输出功率通常有两部分组成，即无功功率与有功功率。
有功功率是配电系统运行过程中直接消耗的能量，它将电能直接转化为机械能或者热能，并利用这些能量做功；无功功率则不像有功功率那样将电能转换为其他形式的能，该种能量通常被用作用电设备的做功基础条件，其主要是在电能和配电网之间实现周期性有效转换。
通常情况下，电流做功过程中会滞后于电压90°，而在电容元件中做功时会超前电压90°；同种电路中，电感电流与电容电流二者的方向相反。
无功补偿的实现：把容性功率负荷装置及感性功率荷载设备并联于同一个配电线路之中，电能会在不同荷载装置间有效交换，其中感性功率荷载所需无功功率可通过容性功率荷载输出的无功功率实现10kV配电线路的无功补偿。
10kV配电线路实时动态无功补偿研究
ｌ Ｏ ｋ Ｖ配电线路实时动态无功补偿研究
文／ 刘 延 兴
、
文 中首 先 对 １ Ｏ ｋ Ｖ配 电 线 路
无 功 补 偿 的 原 理 进 行 了 探 讨 ，接
电网的功率 因数 。但进行无功补偿时 ，必须确 该曲线决定何 时投入补偿 电容及何时切断补偿 保加上补偿 电路后系统 的有功 功率不变。图 ２ 电容 。 可 以 明显 看 出这 种 控 制 方 式 简 单 ，但 这 为补偿 电路 的负载相量图 种控 制 方 式不 适 合 负 荷 变 化 复 杂 ，无 规律 的 场
／
３ １ Ｏ ｋ Ｖ ］ ｍ ￣ ， 电线 路 九 域 图 法控 制策 略实 现 实 时 动 态补 偿 设 计
对于 １ Ｏ ｋ Ｖ配 电线路 的控 制设计 ，如 果是 多物理量其控制方式一般根据 电网 电压上 限值 和 负 载 电流 下 限值 作 为 约 束 条 件 控 制 电 容器 组 投切 。 “ 九 域 图法 ” 的控 制 目标 是 控 制器 接 入
鼋 Ｌ ｛ Ｃ ０ ： ； 由砷 蛆【 Ｃ ｆ ｌ Ｓ 由Ｌ ］ 进行无功功率直接进行补偿 减小 了在传输过程 中造成无功功率损耗 。这种 多组分散补偿方式 图３ ： 九域 图 法 因用 电负荷 点较多。之所 以采用这种补偿方式 从 图中可 以看 出区域 ９为 电压 和功率 因 是因为它具有可以实现就地补偿无功功率 ，降 数均为正常值。通过调节有 载调压变压器分接 低在传输过程中无 功功率 的损耗 ，除此 以外 ， 头及投切 电容器 ，让 整个 系统尽量在 区域 ９工 该种补偿方式根据 用电负荷 的变化控制分组 电 作。变 电站母 线 电压 ｕ和从 系统 吸收 的无功 容器的投切 ，因此其利用率高 的优点 。但这种 功率 Ｑ关系见表 １ 补偿方式也有一定的局限性 ，它 比较分散不便 表 １分接头正接 时 ｕ、Ｑ动作变化关系
浅谈10kV配电线路的无功补偿
浅谈10kV配电线路的无功补偿摘要：10kv线路的杆上无功补偿和变电站集中补偿、配变低压补偿、用户侧就地补偿都是电网无功补偿的重要补偿方式，10kv线路的杆上固定补偿以线路无功负荷作为补偿对象，补偿效果较好、设备利用率较高、投资较小，但因为补偿设备安装于杆上，维护起来不太方便，同时易出现保护不易配置等工程问题。
随着科技的进步和电力系统的发展，未来将会出现更多新型的、多功能的无功补偿设备，如近年的谐波无功补偿装置等，使电网的无功补偿方式更合理、更经济、更安全。
关键词：10kV；配电线路；无功补偿1 10kV线路无功补偿的设置原则在配电线路杆塔上并联电容器，以实现对线路无功补偿的方式，需同时考虑线路补偿点的个数、补偿点的位置以及补偿容量。
下面以一条普通的10kV配电线路的干线运行情况为例，说明补偿点数量、位置及补偿容量的确定原则。
1.1补偿位置的确定无功补偿装置安装地点的选择应遵循无功就地平衡的原则，尽可能减少在主干线上传输的电流。
电容器组在10kV线路上装设位置的计算公式：Ll一21/（Zn+1）L式中：L为线路长度；n为电容器组数；Ll为第i组电容器的安装位置距线路首端的距离；i一1，…，n。
1.2线路无功补偿容量的确定配电线路安装电容器组的容量选择是按最大限度降低线损的原则来确定的。
对于一般情况而言，当该配电干线中有n个补偿点时，得到第i个补偿电力电容器补偿容量的计算公式：Ql一ZIQ/（Zn+1）式中：Q为线路首端传输的总无功功率。
1.3补偿点数量的选择随着补偿点的增多，网损降低率越高，补偿效益逐渐提高，在n一4时，网损降低率的增加己经变得很小，因此配电线路的补偿点一般不多于4个。
10Vk线路补偿电容器装置一般安装在户外电杆上，一般不设自动投切装置，所以进行的是固定补偿。
因此补偿的电容器容量应选择为线路流动的最小无功负荷，以避免无功倒送，所以应先实测用电低谷时的无功负荷，以得到线路的最小无功负荷值，再确定无功补偿容量。
10kV线路无功补偿降损情况分析
10kV线路无功补偿降损情况分析
10kV线路无功补偿是指根据线路负荷特性和电力系统稳定运行的要求，通过在线路两端或负载中补偿一定的无功功率，以改善电网的功率因数，降低电线的线损和电力设备的
额定容量，提高电力系统的运行效率和电能利用率。
无功补偿系统可以应用于各种不同的负载条件下，如冶金、化工、矿山、能源等行业，对线路电压的调整和无功补偿能力的提高都起着重要的作用。
无功补偿系统也存在一定的
损坏情况，下面将对10kV线路无功补偿降损情况进行分析。
无功补偿系统的损耗情况还与无功功率的大小有关。
在功率因数较低的情况下，无功
补偿器的损耗较大。
无功补偿系统中的电容器也会导致损耗，主要来自电容器的内部电阻
和电容器的电容衰减。
线路中的电流流过电容器时，电流的存在也会造成一定的损耗。
无功补偿系统的损耗情况还与电网的运行情况和无功补偿器的质量有关。
如果电网的
电压波动较大或电压不平衡较严重，无功补偿器的损耗也会增加。
无功补偿器的质量和技
术水平也会影响其损耗情况，因此在选购和安装无功补偿器时需要注意选择优质的产品，
并进行正确的安装和维护。
10kV线路无功补偿系统的损耗情况是一个复杂的问题，受到多种因素的影响。
在实际应用中，需要根据具体情况进行分析和优化，以减小损耗并提高系统的运行效率和稳定性。
对无功补偿器的质量和技术水平要求也要提高，以确保系统能够正常运行和发挥作用。
10kV配电网低压侧无功补偿常见的问题及解决办法
10kV配电网低压侧无功补偿常见的问题及解决办法全文共四篇示例，供读者参考第一篇示例：10kV配电网低压侧无功补偿是现代配电系统中常见的一项重要技术，它能够有效地提高电网的稳定性和可靠性，降低系统的损耗和提高电能利用率。
在实际应用中，我们常常会遇到各种各样的问题，如何解决这些问题是我们需要深入研究和探讨的。
一、常见问题1. 功率因素低：在实际使用中，由于负载变化或设备故障等原因，导致配电系统中出现功率因素偏低的情况。
功率因素低会导致电能的浪费和系统运行不稳定。
2. 无功功率超标：在某些特定的情况下，配电系统中的无功功率超标会超出设备的承受范围，导致设备过载或甚至损坏。
3. 无功补偿设备故障：由于设备本身的质量或长期使用等原因，无功补偿设备可能会出现故障，导致无法正常运行，进而影响整个配电系统的稳定性。
4. 无功补偿策略不合理：在一些情况下，由于无功补偿策略的制定不合理或不准确，导致实际无功补偿效果不佳，无法达到预期的效果。
二、解决办法1. 定期检测与维护：定期对无功补偿设备进行检测和维护，保证设备的正常运行和有效使用。
2. 功率因素自动控制：通过引入先进的功率因素自动控制装置，能够实现配电系统中的功率因素自动调节，从根本上解决功率因素偏低的问题。
3. 设备升级改造：对于老化设备或性能不佳的设备，可以考虑进行升级改造，引入新技术和新设备，提高无功补偿的效果。
5. 智能监控系统：引入智能监控系统，通过实时监测和数据分析，及时发现无功补偿设备运行中的问题，保证系统的稳定运行。
6. 进行培训和教育：对系统运维人员进行相关的培训和教育，提高其对无功补偿设备及配电系统的维护和管理水平。
7. 严格执行相关规范与标准：在使用无功补偿设备时，要严格遵守相关的规范与标准，杜绝不当操作或使用不合格产品的情况。
第二篇示例：10kV配电网低压侧无功补偿是电力系统中非常重要的一环，它能够提高电网的稳定性和可靠性，减少系统损耗，改善电压质量，提高电网供电能力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
关于10kV线路无功补偿的探讨
随着现代科技的不断发展，我国各行业现代化进程速度加快，电力行业也实现了全新的突破，新技术、新应用不断开创应用，城市供电基础设施日趋完善，高效的电力供应满足着社会发展的需要和人们生活的需求，为经济发展提供了强大的后盾。
文章主要通过对10kV线路无功补偿系统的影响与必要性进行全面分析，探讨了10kV线路无功补偿方式及安装选择范围，进一步提出了无功补偿实际节能实用方案。
标签：10kV线路；无功补偿；补偿方式；安装地点；实际节能方案
1 10kV线路无功补偿系统阐述
10kV线路无功补偿系统是电力运行中重要技术之一，主要指的是按照标准化要求，全面优化原有管理系统，实现管理系统的快速升级，使供电单位和部门能够随时、及时对供电全线路无功电压各种状况实现掌握与了解，从根本上达到分析整体线路负荷分布是否均匀，确保电压运行过程中保持合格，能够促使供电部门有效提高电能数据和检测、计量以及检测整线路数据的准确程度，保证供电稳定与可靠性。
技术的发展代替了传统的运行方式，目前来看，10kV线路无功补偿主要作用在三个方面，一是在变电站10kV母线按主变容量15%左右集中安装补偿电容器组；二是在用户配变低压侧分散安装低压补偿电容器柜；三是在10kV线路若干符合中心处或线路2/3处集中安装10kV线路补偿电容器组，不同的方式有不同的技术要求，取得效果也有所不同，在实际调节过程中，就需要根据问题导向，做好安装与调试，保证供电效果、提高用电质量。
但是，从实际效果来看，第三种补偿方式具备自身较多的优势，与前两种补偿方式相比，具备装置集中、减少线路损耗、设备利用率高和便于管理维护等优点，在当前的供电企业中已经实现了非常广泛的推广与应用，实现了良好的供电补偿效果，能够进一步优化系统，对无功功率补偿的好坏，直接影响着电网运行有功功率比例，大大减少供电投入，节省资金投入，全面有效的提高供电企业经济效率，保证企业收益。
在实际应用中，供电企业均会在10kV线路方面安装无功补偿装置，这样做的目的无非就是减少供电过程中配网损耗，保证生产效率提升，在城镇配电过程中，起着重要的作用，10kV线路安装无功补偿装置不论是从效果看，还是从经济效益上看，都有着必要的现实意义。
2 安装地点选择
安装地点至关重要，直接影响着运行的效率，在安装前，需要科学论证，做出正确的选择。
从专业的角度看，无功补偿装置安装地点会对无功补偿最后的实现能力与效果产生重大改变，影响整体供电效能。
供电企业要想实现线路安装补偿装置的效果，就需要从多方面全面考虑，避免出现不良因素，在安装时，不但要全面考虑功率因素，而且还要仔细考虑节能降损的实际问题。
在实际安装过程中，如把补偿装置安装到线路的最前面，补偿装置无功负荷不能得到释放，仍然要通过线路传输到达用电设备，这时就会出现无功电流的长距离流动，这种情况
极容易出现线路损耗的问题，这种方式，虽然解决了补偿的问题，但从实际效果看并不理想，线路功率因数得到提高的同时，却并没有达到节能降损目标，由此可见，安装无功补偿装置位置的选择非常关键，只有选择正确的位置，才能从根本上解决问题，实现有效运行，安装时，对地点一定要严格论证，尽量选择无功负荷中心的区域，只有这样，才能减少线路无功电流以最大限度实现就地平衡。
如果供电企业在10kV线路补偿是对线路某一段进行截取补偿，就会导致补偿设备检测的不全面，对补偿装置以上负荷无法实现快速检测，装置电源侧负荷得不到确认与检测，没有形成可利用的数据与反馈，所以只有通过恒定整条线路不过补，而能够使得补偿点允许过补。
3 补偿方式选择
补偿方式是当前供电企业在10kV线路安装无功补偿装置所要具体考虑到的问题之一。
不同的补偿方式会产生不同的效果，目前来看，绝大多数供电企业对10kV线路补偿一般采用的模式是在柱上安装固定电容器的方式，在技术处理上，按线路最小补偿量或采用“三分之二”法则来确定电容器容量。
通过训类方式对10kV线路进行补偿，实现连续性，但当线路负荷达到最高峰的时候，就会出现欠补现象，导致线损率增加，而达不到良好的补偿作用。
随着科技的进步与创新，多级、多点无功自动补偿方式得到快速推广与应用，但其投资成本巨大，虽然效果较好，但却存在许多不足和弊端，投入产出比的回报率低，收效时间过长，供电企业一般采用固定补偿与自动补偿两种方式同时使用的方式，通过科学良好的模式组合，形成最佳控制。
通过这种方式进行补偿，不但能够大大的提高工作效率，同时也能实现线路负荷的自动化控制，不论是供电用电高峰还是低谷，线路补偿均能实现良好效果，极大的减少了配电线路无功输送流量，保证了无功输送距离的长度，从根本上有效解决了线路损耗过大的问题，使电力供应更加稳定可靠，提高了供电能力与供电质量，使企业能够获取更多的回报，满足社会经济发展需求。
4 10kV线路无功补偿实际节能方案
通过上文的分析，我们已经明确了10kV线路无功补偿装置安装地点及补偿方式，要想实现良好的运行效果，电力企业在安装无功补偿装置时，需要通过更加科学实用的方式进行选择安装，采用固定补偿与自动补偿相结合的模式，是当前最为实用的组合，在安装地点上尽量选择无功负荷中心位置，只有这样，才能通过恒定整条线路不过补使补偿点允许过补，从本质上，全面提高10kV线路无功补偿系统速度，下面我们通过实际案例进行分析。
4.1 确定线路的补偿容量
要想实现10kV线路无功补偿效果，就需要在进行装置前，进一步确认好补偿容量，只有这样，才能从根本上达到改善目的。
安装无功补偿装置之前，一定要综合性考虑到各方面可能存在的问题，避免出現不良影响因素，电力企业需要通过专项、全面、客观的调查与分析，科学合理的选定控制范畴，从中进一步确定无功补偿装置容量范围，使确定的补偿容量能真正为10kV线路服务，减少线
损实现节能环保要求。
电力企业设置无功补偿装置容量要遵循最大程度降低线路损耗这一基本原则，就是设置的前提与条件，进行确认时，一定要做好平均值计算，保证所设置的无功补偿装置的容量最好为10kV线路平均无功负荷的2/3为最佳。
4.2 确定补偿装置安装位置
位置的选择要严格进行，在确保无功补偿装置安装到10kV线路无功负荷中心位置基础上，还要保证无功就地平衡原则，从而实现配网主线无功电流减少，通过对各条配网线路安装无功补偿装置，进一步控制好线损问题。
只有电力企业对电容器最佳安装位置科学选择，保证无功补偿容量符合标准规范，才能针对性的改善电压质量，稳定供电运行，实现10kV线路无功补偿系统的社会效用，确保用电需求增大的同时，实现社会经济可持续发展。
5 无功补偿装置安装注意事项
无功补偿装置在进行安装时，会受空间、环境、工作量、成本等条件的限制，不同的影响因素会形成不同的问题，只有通过科学合理的配置，才能达到节能减排目标。
农村广大地区电网无功补偿装置安装，重点需要考虑到每条线路单点补偿方法，通过这种方式，尽量简化控制，避免形成分组投切，避免频繁出现故障。
6 结束语
随着无功补偿方法及配置技术的不断完善，其优势作用会日益突显，自身蕴藏的潜力将会不断发挥作用，只有不断进行探索研究，才能进一步提升供电质量与运行效益。
参考文献
[1]谢悦基.浅谈10kV线路电压无功补偿综合优化管理系统应用[J].中国科技纵横，2013（159）：17-18.
[2]杨薇薇.10kV配电网中低压无功补偿装置的设计与应用[J].中国电力教育，2011（190）：133-135.。
