水稳层水泥剂量试验EDTA滴定法

水泥稳定材料水泥含量测定-EDTA滴定法

JTG E51-2009（T 0809-2009）1、目的和适用范围（1）本实验方法适用于在工地快速测定水泥和石灰稳定土中水泥和石灰的剂量，并可用以检查拌和的均匀性。

用于稳定土可以是细粒土，也可以是中粒土和粗粒土。

工地水泥和石灰稳定土含水量的少量变化（±2%），实际上不影响测定结果。

用本方法进行一次剂量测定，只需10min左右。

（2）本方法也可以用来测定水泥和石灰稳定土中结合料的剂量。

3. 试剂（1）0.1mol/L乙二胺四乙酸二钠（简称EDTA二钠）标准液；准确称取EDTA二钠（分析纯）37.226g，用微热的无二氧化蒸馏水溶解，待全部溶解并冷却至室温，定容至1000mL。

（2）10%氯化铵溶液：将500g氯化铵（分析纯或化学纯）放在10L聚乙烯桶内，加蒸馏水4500mL,充分振荡，使氯化铵完全溶解。

也可以分批在1000mL的烧杯内配制，然后倒入塑料桶内摇匀。

（3）1.8%氢氧化钠（内含三乙醇胺）溶液：用100g托盘天平称取18g氢氧化钠（分析纯），放入洁净干燥的1000mL烧杯中，加入1000mL蒸馏水使其全部溶解，待溶解冷却至室温后，置入2mL三乙醇胺（分析纯），搅拌均匀后储于塑料桶中。

（4）钙红指示剂：将0.2g钙试剂羟（qiang)酸钠(分子式C21H13O7N2SNa ).与20g预先在105℃烘箱中烘1h的硫酸钾混合，一起放入瓷研钵中，研成极细粉末，储于棕色广口瓶中，以防吸水变潮。

4.准备标准曲线（1）取样：取工地用石灰和集料，风干后分别过2.0mm或2.5mm筛，用烘干法或酒精燃烧法测其含水量（如为水泥可假定其含水量为0%）。

（2）混合料组成的计算：1）公式：干料质量=湿料质量/（1+含水量）2）计算步骤：①干混合料质量=300g/(1+最佳含水量）②干土质量=干混合料质量/[1+石灰（或水泥）剂量]③干石灰（或水泥）质量=干混合料-干土质量④湿土质量=干土质量X（1+土的风干含水量）⑤湿石灰质量=干石灰X（1+石灰的风干含水量）⑥石灰土中应加入的水=300g-湿土质量-湿石灰质量(3)准备5种试样，每种2个样品（以水泥集料为例）如下：第一种：称2份300g集料（如为细粒土，则每份的质量可以减为100g）分别放在2个搪瓷杯内，集料的含水量应等于工地预期达到的最佳含水量。

水泥滴定实验

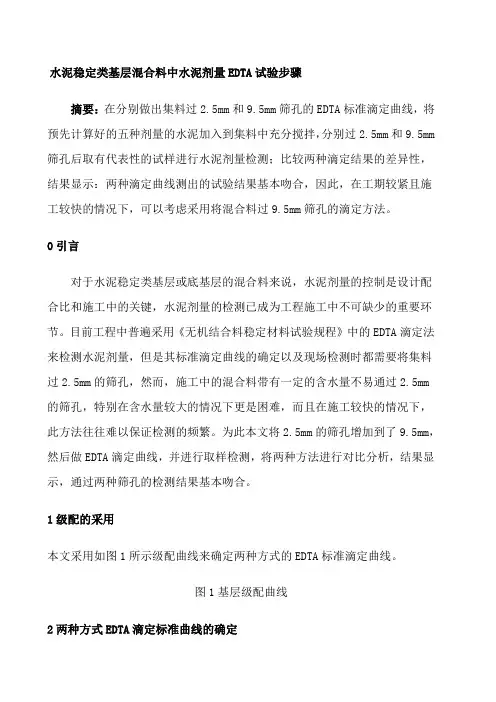

水泥稳定类基层混合料中水泥剂量EDTA试验步骤摘要：在分别做出集料过2.5mm和9.5mm筛孔的EDTA标准滴定曲线，将预先计算好的五种剂量的水泥加入到集料中充分搅拌，分别过2.5mm和9.5mm 筛孔后取有代表性的试样进行水泥剂量检测；比较两种滴定结果的差异性，结果显示：两种滴定曲线测出的试验结果基本吻合，因此，在工期较紧且施工较快的情况下，可以考虑采用将混合料过9.5mm筛孔的滴定方法。

0引言对于水泥稳定类基层或底基层的混合料来说，水泥剂量的控制是设计配合比和施工中的关键，水泥剂量的检测已成为工程施工中不可缺少的重要环节。

目前工程中普遍采用《无机结合料稳定材料试验规程》中的EDTA滴定法来检测水泥剂量，但是其标准滴定曲线的确定以及现场检测时都需要将集料过2.5mm的筛孔，然而，施工中的混合料带有一定的含水量不易通过2.5mm 的筛孔，特别在含水量较大的情况下更是困难，而且在施工较快的情况下，此方法往往难以保证检测的频繁。

为此本文将2.5mm的筛孔增加到了9.5mm，然后做EDTA滴定曲线，并进行取样检测，将两种方法进行对比分析，结果显示，通过两种筛孔的检测结果基本吻合。

1级配的采用本文采用如图1所示级配曲线来确定两种方式的EDTA标准滴定曲线。

图1基层级配曲线2两种方式EDTA滴定标准曲线的确定采用上述水泥稳定碎石基层级配曲线，拌制五份混合料，每份中的含水量为所确定的最佳含水量，分别按剂量：0%、2%、4%、6%、8%加入水泥，充分拌匀后分别过2.5mm和9.5mm的筛孔。

取过筛后的每份试样300g，按照《公路无机结合料稳定材料试验规程》（JTJ057-94）中的规定进行试验。

试验结果如表1、表2、图2、图3所示.表1过2.5mm筛孔的EDTA消耗量水泥剂量（%）0 2 4 6 8EDTA消耗量（ml）EDTA消耗量平均值图2过2.5mm筛孔的EDTA标准滴定曲线表2过9.5mm筛孔的EDTA消耗量水泥剂量（%）0 2 4 6 8EDTA消耗量（ml）EDTA消耗量平均值图3过9.5mm筛孔的EDTA标准滴定曲线3采用两种标准滴定曲线试验的结果将预先设计好的水泥剂量4%、%、5%分别加入到配制好的三份混合料中，搅拌均匀后分别过2.5mm和9.5mm筛孔，取过筛后的试样300g，采用EDTA方法进行滴定，其试验结果如表3所示。

水泥或石灰稳定材料中水泥或石灰剂量测定方法EDTA滴定法

水泥或石灰稳定材料中水泥或石灰剂量测定方法EDTA滴定法1 适用范围1.1 本方法适用于在工地快速测定水泥和石灰稳定材料中水泥和石灰的剂量，并可用于检查现场拌和和摊铺的均匀性。

1.2 本办法适用于在水泥终凝之前的水泥含量测定，现场土样的石灰剂量应在路拌后尽快测试，否则需要用相应龄期的EDTA二钠标准溶液消耗量的标准曲线确定。

1.3 本方法也可以用来测定水泥和石灰综合稳定材料中结合料的剂量。

2 仪器设备2.1 滴定管（酸式）:50mL,1支。

2.2 滴定台：1个。

2.3 滴定管夹：1个。

2.4 大肚移液管：lOmL,50mL，10支。

2.5 锥形瓶（即三角瓶）:200mL，20个。

2.6 烧杯：2OOOmL（或1OOOmL)，1只；300mL,10只。

2.7 容量瓶：lOOOmL，1个。

2.8 搪瓷杯：容量大于1200mL，10只。

2.9 不锈钢棒（或粗玻璃棒）：10根。

2.10 量筒：100mL和5mL，各1只；50mL,2只。

2.11 棕色广口瓶：60mL,1只（装钙红指示剂）。

2.12 电子天平：量程不小于1500g，感量0.Olg。

2.13 秒表：1只。

2.14 表面皿： 9cm,10个。

2.15 研钵：币12～13cm,1个。

2.16 洗耳球：1个。

2.17 精密试纸：pH12～1402.18 聚乙烯桶:20L(装蒸馏水和氯化铵及EDTA二钠标准溶液）,3个；5L(装氢氧化钠），l个；5L（大口桶），10个。

2.19 毛刷、去污粉、吸水管、塑料勺、特种铅笔、厘米纸。

2.20 洗瓶（塑料）:500mL，1只。

3 试剂3.1 0.1mol/m3时乙二胺四乙酸二钠（EDTA二钠）标准溶液（简称EDTA二钠标准溶液）：准确称取EDTA二钠（分析纯）37.23g，用40～50℃的无二氧化碳蒸馏水溶解，待全部溶解并冷却至室温后，定容至1OOOmL。

3.2 10%氯化按(NH4Cl）溶液：将500g氯化按（分析纯或化学纯）放在10L的聚乙烯桶内，加蒸馏水4500mL，充分振荡，使氯化钱完全溶解。

水稳层滴定

水稳层滴定
水稳层滴定是一种检测水稳层中水泥剂量的方法，具体步骤如下：
取样：取一定量的水稳层材料，通常为1000g左右。

制备试样：将取回的样品放入大烧杯中，加入适量的水和搅拌棒，搅拌均匀。

沉淀：将制备好的试样静置一段时间，待其中的悬浮物沉降到底部。

吸取上清液：用移液管吸取上层悬浮液，将其放入300ml的锥形瓶中。

加入指示剂：加入黄豆大小的钙红指示剂，用玻璃棒搅拌均匀。

滴定：用EDTA二钠标准液进行滴定，直到溶液呈现纯蓝色。

记录EDTA 二钠的使用量。

计算：根据EDTA的标准曲线和滴定量，计算出水稳层中的水泥剂量。

配合比设计水稳层水泥剂量滴定(EDTA滴定法)标准曲线图报告4

试验序号
1 2 3 4
取样位置 / /
以下空白
EDTA二钠标准液用量（ml）
初读数 0.0 15.6 0.0 15.9
末读数 15.6 31.4 15.9 32.1
数量 15.6 15.8 15.9 16.2
水泥剂量（%）
5.0 5.1 5.1 5.2
平均值 X
5.1
5.2
说明
EDTA二钠标准溶液浓度:0.1mol/L
XX工程检测有限责任公司
水泥剂量滴定(EDTA滴定法)标准曲线图试验报告
委托单位
合同编号
施工单位
检测编号
工程名称
检测类别
委托检测
监理单位
检测日期
2014年7月4日
检测依据 JTGE51-2009 使用部位水稳基层
报告日期
2014年7月14日
说明：混合料重300g，每份料用10%NH4CL溶液600ml ，10ml 混合料悬浮液，50ml 1.8%NaOH溶液。
干灰含量 %
标准
0
曲线
标定
2
（每份集料
重300g）
4
6
8
EDTA耗量（ml）
1
2
平均
2.1
2.0
2.0
8.1
8.2
8.2
水8
泥7
剂6
量5
%
4 3
标定曲线
12.4
12.4 12.4

1
17.8
18.0 17.9
0 0 3 6 9 12 15 18 21 24
21.8
21.9 21.8
EDTA耗量ml
主要试验仪器名称：滴定管、滴定台、滴定夹、大肚移液管、锥形瓶、烧杯、容量瓶、搪瓷杯、仪器不锈钢棒、量筒、棕色广口瓶、托盘天平。

水泥稳定类基层混合料中水泥剂量EDTA滴定法试验步骤

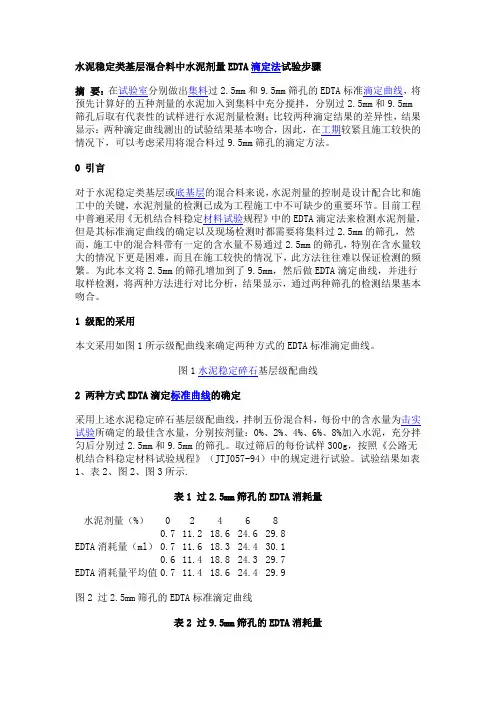

水泥稳定类基层混合料中水泥剂量EDTA滴定法试验步骤摘要：在试验室分别做出集料过2.5mm和9.5mm筛孔的EDTA标准滴定曲线，将预先计算好的五种剂量的水泥加入到集料中充分搅拌，分别过2.5mm和9.5mm筛孔后取有代表性的试样进行水泥剂量检测；比较两种滴定结果的差异性，结果显示：两种滴定曲线测出的试验结果基本吻合，因此，在工期较紧且施工较快的情况下，可以考虑采用将混合料过9.5mm筛孔的滴定方法。

0 引言对于水泥稳定类基层或底基层的混合料来说，水泥剂量的控制是设计配合比和施工中的关键，水泥剂量的检测已成为工程施工中不可缺少的重要环节。

目前工程中普遍采用《无机结合料稳定材料试验规程》中的EDTA滴定法来检测水泥剂量，但是其标准滴定曲线的确定以及现场检测时都需要将集料过2.5mm的筛孔，然而，施工中的混合料带有一定的含水量不易通过2.5mm的筛孔，特别在含水量较大的情况下更是困难，而且在施工较快的情况下，此方法往往难以保证检测的频繁。

为此本文将2.5mm的筛孔增加到了9.5mm，然后做EDTA滴定曲线，并进行取样检测，将两种方法进行对比分析，结果显示，通过两种筛孔的检测结果基本吻合。

1 级配的采用本文采用如图1所示级配曲线来确定两种方式的EDTA标准滴定曲线。

图1水泥稳定碎石基层级配曲线2 两种方式EDTA滴定标准曲线的确定采用上述水泥稳定碎石基层级配曲线，拌制五份混合料，每份中的含水量为击实试验所确定的最佳含水量，分别按剂量：0%、2%、4%、6%、8%加入水泥，充分拌匀后分别过2.5mm和9.5mm的筛孔。

取过筛后的每份试样300g，按照《公路无机结合料稳定材料试验规程》（JTJ057-94）中的规定进行试验。

试验结果如表1、表2、图2、图3所示.表1 过2.5mm筛孔的EDTA消耗量水泥剂量（%）0 2 4 6 8EDTA消耗量（ml）0.7 11.2 18.6 24.6 29.8 0.7 11.6 18.3 24.4 30.1 0.6 11.4 18.8 24.3 29.7EDTA消耗量平均值0.7 11.4 18.6 24.4 29.9图2 过2.5mm筛孔的EDTA标准滴定曲线表2 过9.5mm筛孔的EDTA消耗量水泥剂量（%）0 2 4 6 8EDTA消耗量（ml）0.7 10.9 17.1 23.4 27.7 0.7 10.6 17.3 23.2 27.5 0.8 10.5 17.4 23.1 27.6EDTA消耗量平均值0.7 10.7 17.3 23.2 27.6图3 过9.5mm筛孔的EDTA标准滴定曲线3 采用两种标准滴定曲线试验的结果将预先设计好的水泥剂量4%、4.5%、5%分别加入到配制好的三份混合料中，搅拌均匀后分别过2.5mm和9.5mm筛孔，取过筛后的试样300g，采用EDTA方法进行滴定，其试验结果如表3所示。

水泥稳定材料水泥含量测定-EDTA滴定法

JTG E51-2009（T 0809-2009）1、目的和适用‎范围（1）本实验方法‎适用于在工‎地快速测定‎水泥和石灰‎稳定土中水‎泥和石灰的‎剂量，并可用以检‎查拌和的均‎匀性。

用于稳定土‎可以是细粒‎土，也可以是中‎粒土和粗粒‎土。

工地水泥和‎石灰稳定土‎含水量的少‎量变化（±2%），实际上不影‎响测定结果‎。

用本方法进‎行一次剂量‎测定，只需10m‎i n左右。

（2）本方法也可‎以用来测定‎水泥和石灰‎稳定土中结‎合料的剂量‎。

3. 试剂（1）0.1mol/L乙二胺四‎乙酸二钠（简称EDT‎A二钠）标准液；准确称取E‎D TA二钠‎（分析纯）37.226g，用微热的无‎二氧化蒸馏‎水溶解，待全部溶解‎并冷却至室‎温，定容至10‎00mL。

（2）10%氯化铵溶液‎：将500g‎氯化铵（分析纯或化‎学纯）放在10L‎聚乙烯桶内‎，加蒸馏水4‎500mL‎,充分振荡，使氯化铵完‎全溶解。

也可以分批‎在1000‎m L的烧杯‎内配制，然后倒入塑‎料桶内摇匀‎。

（3）1.8%氢氧化钠（内含三乙醇‎胺）溶液：用100g‎托盘天平称‎取18g氢‎氧化钠（分析纯），放入洁净干‎燥的100‎0mL烧杯‎中，加入100‎0mL蒸馏‎水使其全部‎溶解，待溶解冷却‎至室温后，置入2mL‎三乙醇胺（分析纯），搅拌均匀后‎储于塑料桶‎中。

（4）钙红指示剂‎：将0.2g钙试剂‎羟（qiang‎)酸钠(分子式C2‎1H13O‎7N2SN‎a).与20g预‎先在105‎℃烘箱中烘1‎h的硫酸钾‎混合，一起放入瓷‎研钵中，研成极细粉‎末，储于棕色广‎口瓶中，以防吸水变‎潮。

4.准备标准曲‎线（1）取样：取工地用石‎灰和集料，风干后分别‎过2.0mm或2‎.5mm筛，用烘干法或‎酒精燃烧法‎测其含水量‎（如为水泥可‎假定其含水‎量为0%）。

（2）混合料组成‎的计算：1）公式：干料质量=湿料质量/（1+含水量）2）计算步骤：①干混合料质‎量=300g/(1+最佳含水量‎）②干土质量=干混合料质‎量/[1+石灰（或水泥）剂量]③干石灰（或水泥）质量=干混合料-干土质量④湿土质量=干土质量X‎（1+土的风干含‎水量）⑤湿石灰质量‎=干石灰X（1+石灰的风干‎含水量）⑥石灰土中应‎加入的水=300g-湿土质量-湿石灰质量‎(3)准备5种试‎样，每种2个样‎品（以水泥集料‎为例）如下：第一种：称2份30‎0g集料（如为细粒土‎，则每份的质‎量可以减为‎100g）分别放在2‎个搪瓷杯内‎，集料的含水‎量应等于工‎地预期达到‎的最佳含水‎量。

水泥剂量滴定(EDTA滴定法)标准曲线图报告4

校核：
试验：
结构部位见证人
水稳基层 /
检验性质报告编号
说明：混合料重300g，每份料用NH4CL溶液600ml 10%稀释，10ml 混合料悬浮液，50ml 1.8%NaOH溶液。干灰含量 % 标准曲线标定（每份集料重300g） 0 2 4 6 8 试验序号 1 2 3 4 5 6 7 8 9 10 取样位置 EDTA耗量（ml） 1 2.1 8.1 13.4 17.8 21.8 2 2.0 8.2 13.4 18.0 21.9 平均
2.0 8.2 13.4 17.9 21.8
水泥剂 Βιβλιοθήκη %87标定
曲
线
6
5
4 3
2
1 0
0 3 6 9 12 15 18 21 24 EDTA耗量ml
EDTA二钠标准液用量（0.1ml）水泥剂量（%）初读数末读数数量 125 132 195 203 186 228 205 268 243 201 146 152 276 285 320 362 383 448 461 420 21 20 81 82 134 134 178 180 218 219 0 0 2 2 4 4 6 6 8 8
平均值 X 20 82 134 179 219
统
计
结
果
/ / / / /
平均值： X＝标准差： S＝偏差系数： CV＝S/X＝
结论: 主要试验仪器名称仪器 JZ-2D电动重型击实仪
备注：
仪器编号 KDY013
检测日期 2013-11-17
有效期至 2013-11-26
声明
联系方式
批准:
审核：
水泥剂量滴定(EDTA滴定法)标准曲线图试验报告

水泥或石灰稳定材料中水泥或石灰剂量测定方法EDTA滴定法

纯）放在10L的聚乙烯桶内，加蒸馏水4500mL，充分振荡，使氯化铵完全溶解。也可以分批在1000mL的烧杯内配制，然后倒入塑料桶内摇匀。
•.
（3）1.8%氢氧化钠（内含三乙醇胺）溶液用电子天平称18g氢氧化钠(NaOH)（分析纯），放入
洁净干燥的1 000mL烧杯中，加1 000mL蒸馏水使其全部溶解，待溶液冷却至室温后，加入2mL三乙醇胺（分析纯），搅拌均匀后储于塑料桶中。
•.
（16）聚乙烯桶：20L(装蒸馏水和氯化铵及EDTA二钠标准溶液)，3个；5L(装氢氧化钠)，1个；5L(大口桶)， 10个。
•.
（17）秒表：1只。（18）不锈钢棒（或粗玻璃棒）：10根。（19）精密试纸：pH12~14。（20）毛刷、去污粉、吸水管、塑料勺、特种铅笔、厘米纸
•.
•.
5.试验步骤（1）选取有代表性的无机结合料稳定材料，对稳定中、
粗粒土取试样约3000g，对稳定细粒土取试样约1000g。
•.
（2）对水泥或石灰稳定细粒土，称300g放在搪瓷杯中，用搅拌棒将结块搅散，加10%氯化铵溶液600mL;对水泥或石灰稳定中、粗粒土，可直接称取1000g左右，放入10%氯化铵溶液2 000mL，然后如前述步骤进行试验。
•.
（4）取一个盛有试样的盛样器，在盛样器内加入两倍试样质量（湿料质量）体积的10%氯化铵溶液。
•.
料为300g，则搅拌3min（每分钟搅110~120次）；料为1000g，则搅拌5min。如用1000mL具塞三角瓶，则手握三角瓶（瓶口向上）用力振荡3min（每分钟120次±5次），以代替搅拌棒搅拌。放置沉淀10min，然后将上部清液转移到300mL烧杯内，搅匀，加盖表面皿待测。

水泥稳定土中水泥剂量测定试验方法EDTA滴定法

6
量筒
200ml、100ml、50ml、5ml，各1个
7
具塞三角瓶
250ml，10个
8
试剂瓶
250ml、1000ml，各5个
9
瓷研钵
φ12－13㎝
10
塑料试剂瓶
1L，1个
11
架盘天平
感量0.01g
12
吸水管
8㎜×150㎜，5支
13
烧杯
50ml，5个；250ml，10个
14
棕色广口瓶
60ml，4个；250ml，5个
8.2 在试验操作过程中,每个样品搅拌的时间、速度和方式应力求相同，以减小试验误差。
8.3 配置的氯化铵溶液最好当天用完,不要放置过久,以免影响试验精度。
8.4 如素土,水泥或石灰,较长时间没有改变,应在每天试验前,增加1～2点对标准曲线进行验证,以减少原材料可能的离散对试验结果的影响。
8.5 对水泥稳定土材料超出终凝时间(12h以后)所测定的水泥剂量，需作出相应的龄期校正。
4.2.1配制药品
①0.lmOL／m3乙二胺四乙酸二钠(EDTA)标准液：准确称取EDTA二钠(分析纯)37.226g，用微热的无二氧化碳蒸馏水溶解，待全部溶解并冷却至室温后定容至1000mL。
②10％氯化铵(NH4CL)溶液：将500g氯化铵(分析纯或化学纯)放在10L的聚乙稀桶内，加蒸馏水4500mL，充分振荡，使氯化铵完全溶解。
水泥稳定土中水泥剂量测定试验方法（EDTA滴定法)
1.依据标准：《公路工程无机结合料稳定材料试验规程》JTGE51—2009（T809—2009）。
2.试验目的及适用范围:
2.1试验目的：在工地快速测定水泥稳定土中水泥的剂量，并可用以检查拌和的均匀性。

水泥稳定土中水泥剂量测定试验方法EDTA滴定法

8.4 如素土,水泥或石灰,较长时间没有改变,应在每天试验前,增加1～2点对标准曲线进行验证,以减少原材料可能的离散对试验结果的影响。
8.5 对水泥稳定土材料超出终凝时间(12h以后)所测定的水泥剂量，需作出相应的龄期校正。
8.6 EDTA滴定的龄期效应曲线与素集料,水泥剂量,水泥品质,稳定层压实度,养护,温度,等因素有关,应按工地具体使用的材料和配合比,通过试验,制备好龄期效应标准曲线,为实际检测工作提供依据。
2.试验目的及适用范围:
2.1试验目的：在工地快速测定水泥稳定土中水泥的剂量，并可用以检查拌和的均匀性。
2.2适用范围:适用于在水泥终凝之前的水泥含量测定,也可以用来测定
水泥和石灰综合稳定材料中结合料的剂量。
3.试验环境：进入试验室内先检查温湿度仪，并在记录中注明试验时室内的温湿度。
4.试验准备:
4.1试验仪器:
20L
20
洗耳球
大、小各1个
21
pH试纸
12-14
22
表面皿
7㎝，10块
23
搪瓷杯
1200 ml
24
毛刷，去污粉，吸水管，塑料勺，特种铅笔，厘米纸，
4.2试样及试剂制备：
4.2.1配制药品
①0.lmOL／m3乙二胺四乙酸二钠(EDTA)标准液：准确称取EDTA二钠(分析纯)37.226g，用微热的无二氧化碳蒸馏水溶解，待全部溶解并冷却至室温后定容至1000mL。
②10％氯化铵(NH4CL)溶液：将500g氯化铵(分析纯或化学纯)放在10L的聚乙稀桶内，加蒸馏水4500mL，充分振荡，使氯化铵完全溶解。
③1.8％氢氧化钠(内含三乙醇胺)溶液：用100g架盘天平称量18g 氢氧化钠放入洁净干燥的烧杯中，加1000mL蒸馏水使其全部溶解，待溶液冷至室温后，加入2mL三乙醇胺，搅拌均匀。

水泥稳定材料中水泥剂量测定

水泥或石灰稳定材料中水泥剂量测定步骤（EDTA滴定法）1、适用范围：①本方法适用于在工地快速测定水泥和石灰稳定材料中水泥和石灰的剂量，并可用于检查现场拌和和摊铺的均匀性。

②本方法适用于在水泥终凝之前的水泥含量测定。

③本方法也可以用来测定水泥和石灰综合稳定材料中结合料的剂量。

2、检测频率：水泥或石灰剂量检测每2000m2检测一次3、试剂配制：①乙二胺四乙酸二钠标准溶液：准确称取EDTA二钠分析纯37.23g，用40~50℃无二氧化碳蒸馏水溶解，全部溶解和冷却至室温后，定容至1000ml。

②10%氯化铵溶液：称取500g氯化铵（分析纯或化学纯），用4500ml 蒸馏水充分振荡，使氯化铵完全溶解，装入聚乙烯桶内。

③1.8%氢氧化钠（含三乙醇胺）溶液：称取18g氢氧化钠分析纯，放入1000ml烧杯中，加1000ml蒸馏水使其全部溶解并冷却至室温后，加入2ml三乙醇胺（分析纯），搅拌均匀后储于塑料桶中。

④钙红指示剂：将0.2g羧酸钠与20g预先在105℃烘箱中烘1h的硫酸钾混合，炎魔成极细粉末，储于棕色广口瓶中。

4、试验步骤：①选取代表性的无机结合料稳定材料，对稳定中、粗粒土取样约3000g，对于稳定细粒土取样约1000g。

②对水泥或石灰稳定细粒土，称取300g（精确至0.01g）放入搪瓷盘中，用搅拌棒将结块搅散，加入10%氯化铵600ml，搅拌3min（每分钟110~120次）；对于稳定中、粗粒土，取料1000g左右（精确至0.01g），放入10%氯化铵2000ml，搅拌5min，（如用1000ml具塞三角瓶，则手握三角瓶瓶口向上用力震荡3min（每分钟120±5次），以代替搅拌棒搅拌；放置10min①，然后将上部清液转移到300ml烧杯中，搅匀，加盖表面皿待测。

（注①：入10min后得到的是浑浊悬浮液，则应增加放置沉淀时间，直到无明显悬浮颗粒为止，记录所需时间，以后所有该种水泥或石灰稳定材料的试验，均应以同一时间为准）③用移液管吸取上层（液面上1~2mm）悬浮液10.0ml放入200ml 的三角瓶内，用量管量取1.8%氢氧化钠（含三乙醇胺）溶液，50ml 倒入三角瓶内，此刻溶液pH值为12.5~13.0，然后加入钙红指示剂质量约0.2g，摇匀，溶液呈玫瑰红色，记录滴定管EDTA二钠标准溶液的体积V1，然后开始滴定，边滴定边摇匀，仔细观察溶液颜色，变为紫色时，放慢滴定速度，并摇匀，直到变为纯蓝色为止，记录滴定管EDTA溶液体积V2（以ml计，读至0.1ml）。

浅谈水稳基层水泥剂量的检测方法

浅谈水稳基层水泥剂量的检测方法摘要]本文结合连云港市徐圩新区某市政工程实例，介绍了水稳基层水泥剂量的检测方法，并对遇到的问题提出相应解决方法，以便准确检测。

[关键词]水稳基层；水泥剂量；检测近年来，随着交通运输量的增多，车辆承载力也随之加大，对道路标准的要求也日渐提高。

为适应城市经济的发展，连云港市对道路结构层标准也做了改善，开始在市政道路基层中引入水泥稳定碎石，经行车验证效果良好。

在选用合格稳定集料的基础上，控制好水泥剂量对水稳的质量起着决定性的作用。

做好水泥剂量的检测试验是水稳基层施工质量控制的一个重要环节。

根据JTG E51-2009《公路工程无机结合稳定材料试验规程》EDTA滴定法中，首先应在试验室配备不同水泥剂量的水稳碎石，测定与之对应的EDTA二钠的消耗量，绘制出标准曲线，为下一步采用EDTA滴定法测定施工拌和时的水泥剂量做准备。

一、工程实例徐圩新区某市政工程，施工起点桩号为K0-436，终点桩号为K5+365，全长5801米，相交道路分别为港前大道、海滨大道。

水稳碎石采用粗粒式稳定碎石，粒径9.5~31.5mm、4.75~9.5mm、2.36~4.75mm、2.36mm以下，最大粒径为31.5mm，集料级配应符合表1规定。

水泥稳定碎石混合料中集料的颗粒组成表1由表2、图1可以得出以下结论：1、混合料不过筛，直接取集料加入水泥、水来做标准曲线，符合现场实际，并且试样中水泥颗粒无丢失，水泥剂量较准。

但是，每一份标准试样的颗粒级配并不同，而且施工现场的混合料颗粒级配也不会与标准试样相同，由于标准试样较少，有时试样级配差异大，从而影响了试验精度。

这种未过筛的水稳混合料滴定出来的标准曲线不平顺、不圆滑，说明误差较大，如图1-1#曲线。

2、集料掺入水泥、水组成的水稳混合料，过4.75mm筛，由于当细颗粒多时，水泥与混合料接触的面积大，拌和时粘结在集料颗粒表面的水泥成分较多，过筛后的混合料中水泥含量偏大，加10%氯化铵溶液后搅拌时悬浮在水中的水泥颗粒成分多，在同一水泥剂量的情况下，需要消耗的EDTA量要多，较为符合实际情况，而且曲线比较平顺，如图1-2#曲线。

4%水稳碎石灰剂量表(EDTA滴定法)

下基层
试验日期 2018.3.26-2018.3.28
取样地点工地现场
工作曲线绘制
石灰(水泥)剂量 (%)
2
4
6
8 10 12 14
1 6.6 9.6 12.8
滴定标样所耗 EDTA体积(ml)
2 6.2 10.0 12.6 3
平均 6.4 9.8 12.7
水泥(石灰)剂量测定
试验编号
水泥稳定碎石中水泥剂量试验记录(EDTA滴定法)
(编号:
)
建设项目:周口市东新区文昌大道综合改造提升工程（周口大道-武盛大道）
合同号:第2标段
施工单位河南鑫利恒工程有限公司分项工程
抗裂型水泥稳定碎石设计剂量 4%
D-11
试样层次
1
2
3
4
5
6
7
1
9.9 10.6 11.1 10.6 11.4 10.6 11.3
评语评语
14
12
E 10 D T8 A 耗量6 m l4
标准曲线
滴定试样所耗 EDTA体积(ml)
2 10.2 10.7 10.9 10.3 11.2 10.5 11.6 3
平均 10.1 10.7 11.0 10.5 11.3 10.6 11.5
石灰(水泥)剂量(%) 4.1 4.3 4.5 4.3 4.6 4.3 4.7
2
0
0Hale Waihona Puke 2468
10 12 14 16
水泥(石灰)剂量
试验：计算：复核：日期：
246 6.4 9.8 13

水泥或石灰稳定材料中水泥或石灰剂量测定方法(EDTA滴定法)

水泥或石灰稳定材料中水泥或石灰剂量测
定方法（EDTA滴定法）
1选取有代表性的无机结合料稳定材料，对稳定中、粗粒土取试样约3000g，对稳定细粒土取样约1000g。

2对水泥或石灰稳定细粒土，称取300g放在搪瓷杯中，用搅拌棒将结块搅散，加10％氯化铵溶液600mL；对水泥或石灰稳定中、粗粒土，可直接称取约1000g左右，放入10％氯化铵溶液2000mL进行搅拌。

料为300g，则搅拌3min（每分钟搅拌110～120次）；料为1000g，则搅拌5min。

搅拌完成后，放置沉淀10min（如10min后得到的是浑浊悬浮液，则应增长放置沉淀时间，直到出现无明显悬浮颗粒的悬浮液为止），然后将上部清液转移到300mL烧杯内，搅均，加盖表面皿待测。

3用移液管吸取上层（液面上1～2cm）悬浮液10.0mL放入200mL 的三角瓶内，用量筒量取1.8%氢氧化钠（内含三乙醇胺）溶液50mL 倒入三角瓶中，此时溶液pH值为12.5～13.0（可用pH12～14精密试纸检验），然后加入钙红指示剂（质量约为0.2g），摇匀，溶液呈玫瑰红色。

记录滴定管中EDTA二钠标准溶液的体积V1，然后用EDTA 二钠标准溶液滴定，边滴定边摇匀，并仔细观察溶液的颜色；在溶液颜色变为紫色时，放慢滴定速度，并摇匀；直到纯蓝色为终点，记录滴定管中EDTA二钠标准溶液体积V2（以mL计，读至0.1mL）。

计算V1- V2，即为EDTA二钠标准溶液的消耗量。

4利用所绘制的标准曲线，根据EDTA二钠标准溶液消耗量，确
定混合料中的水泥或石灰剂量。

5本实验应进行两次平行测定，取算术平均值，精确至0.1mL。

允许误差不得大于均值的5%，否则重新进行试验。

水泥或石灰稳定材料中水泥或石灰剂量测定方法EDTA滴定法

水泥或石灰稳定材料中水泥或石灰剂量测定方法EDTA滴定法1 适用范围1.1 本方法适用于在工地快速测定水泥和石灰稳定材料中水泥和石灰的剂量，并可用于检查现场拌和和摊铺的均匀性。

1.2 本办法适用于在水泥终凝之前的水泥含量测定，现场土样的石灰剂量应在路拌后尽快测试，否则需要用相应龄期的EDTA二钠标准溶液消耗量的标准曲线确定。

1.3 本方法也可以用来测定水泥和石灰综合稳定材料中结合料的剂量。

2 仪器设备2.1 滴定管（酸式）:50mL,1支。

2.2 滴定台：1个。

2.3 滴定管夹：1个。

2.4 大肚移液管：lOmL,50mL，10支。

2.5 锥形瓶（即三角瓶）:200mL，20个。

2.6 烧杯：2OOOmL（或1OOOmL)，1只；300mL,10只。

2.7 容量瓶：lOOOmL，1个。

2.8 搪瓷杯：容量大于1200mL，10只。

2.9 不锈钢棒（或粗玻璃棒）：10根。

2.10 量筒：100mL和5mL，各1只；50mL,2只。

2.11 棕色广口瓶：60mL,1只（装钙红指示剂）。

2.12 电子天平：量程不小于1500g，感量0.Olg。

2.13 秒表：1只。

2.14 表面皿： 9cm,10个。

2.15 研钵：币12～13cm,1个。

2.16 洗耳球：1个。

2.17 精密试纸：pH12～1402.18 聚乙烯桶:20L(装蒸馏水和氯化铵及EDTA二钠标准溶液）,3个；5L(装氢氧化钠），l个；5L（大口桶），10个。

2.19 毛刷、去污粉、吸水管、塑料勺、特种铅笔、厘米纸。

2.20 洗瓶（塑料）:500mL，1只。

3 试剂3.1 0.1mol/m3时乙二胺四乙酸二钠（EDTA二钠）标准溶液（简称EDTA二钠标准溶液）：准确称取EDTA二钠（分析纯）37.23g，用40～50℃的无二氧化碳蒸馏水溶解，待全部溶解并冷却至室温后，定容至1OOOmL。

3.2 10%氯化按(NH4Cl）溶液：将500g氯化按（分析纯或化学纯）放在10L的聚乙烯桶内，加蒸馏水4500mL，充分振荡，使氯化钱完全溶解。

EDTA滴定法测水泥剂量

E D T A滴定法测水泥剂量(总3页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除水泥或石灰剂量测定方法（一）EDTA滴定法1、目的和适用范围（1）本试验方法适用于在工地快速测定水泥和石灰稳定土中水泥和石灰的剂量，并可用以检查拌和的均匀性。

用于稳定的土可以是细粒土，也可以是中粒土和粗粒土。

本方法不受水泥和石灰稳定土龄期（7d以内）的影响。

工地水泥和石灰稳定土含水量的少量变化（土2％），实际上不影响测定结果。

用本方法进行一次剂量测定，只需10min左右。

Cl弱酸溶出水泥稳定材料中的EDTA滴定法的化学原理：先用10%的NH4Ga2+，然后用EDTA二钠标准溶液夺取Ga2+，，EDTA二钠标准溶液的消耗量与相应的水泥剂量（水泥剂量的大小正比于Ga2+的数量）存在近似线性关系。

（2）本方法也可以用来测定水泥和石灰稳定土中结合料的剂量。

2、仪器设备（1）滴定管（酸式）50mL,1支。

（2）滴定台，1个。

（3）滴定管夹，1个。

（4）大肚移液管： 10mL， 10支。

（5）锥形瓶（即三角瓶）：200mL，20个。

（6）烧杯：2000mL（或1000mL），1只；300mmL，10只（7）容量瓶：1000mL，1个。

（8）搪瓷杯：容量大于1200mL，10只。

（9）不锈钢棒（或粗玻璃棒），10根。

（10）量筒：100mL和5mL，各1只；50mL，2只。

（11）棕色广口瓶：60mL，1只（装钙红）。

（12）托盘天平：称500g、感量0.5g和称量100g、感量0.1g，各1台。

（13）秒表1只。

（14）表面皿：Φ9cm，10个。

（15）研钵：Φ12-Φ13cm，1个。

（16）土样筛：筛孔2.0mm或2.5mm，1个。

（17）洗耳球（1两或2两），1个。

（18）精密试纸：1）pHI2-pH14。

（19）聚乙烯桶20L，1个（装蒸馏水）；10L，2个（装氯化按及EDTA二钠标准液)；5L，1个（装氢氧化钠）。

EDTA滴定法测水泥剂量

E D T A滴定法测水泥剂量(总3页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除水泥或石灰剂量测定方法（一）EDTA滴定法1、目的和适用范围（1）本试验方法适用于在工地快速测定水泥和石灰稳定土中水泥和石灰的剂量，并可用以检查拌和的均匀性。

用于稳定的土可以是细粒土，也可以是中粒土和粗粒土。

本方法不受水泥和石灰稳定土龄期（7d以内）的影响。

工地水泥和石灰稳定土含水量的少量变化（土2％），实际上不影响测定结果。

用本方法进行一次剂量测定，只需10min左右。

Cl弱酸溶出水泥稳定材料中的EDTA滴定法的化学原理：先用10%的NH4Ga2+，然后用EDTA二钠标准溶液夺取Ga2+，，EDTA二钠标准溶液的消耗量与相应的水泥剂量（水泥剂量的大小正比于Ga2+的数量）存在近似线性关系。

（2）本方法也可以用来测定水泥和石灰稳定土中结合料的剂量。

2、仪器设备（1）滴定管（酸式）50mL,1支。

（2）滴定台，1个。

（3）滴定管夹，1个。

（4）大肚移液管： 10mL， 10支。

（5）锥形瓶（即三角瓶）：200mL，20个。

（6）烧杯：2000mL（或1000mL），1只；300mmL，10只（7）容量瓶：1000mL，1个。

（8）搪瓷杯：容量大于1200mL，10只。

（9）不锈钢棒（或粗玻璃棒），10根。

（10）量筒：100mL和5mL，各1只；50mL，2只。

（11）棕色广口瓶：60mL，1只（装钙红）。

（12）托盘天平：称500g、感量0.5g和称量100g、感量0.1g，各1台。

（13）秒表1只。

（14）表面皿：Φ9cm，10个。

（15）研钵：Φ12-Φ13cm，1个。

（16）土样筛：筛孔2.0mm或2.5mm，1个。

（17）洗耳球（1两或2两），1个。

（18）精密试纸：1）pHI2-pH14。

（19）聚乙烯桶20L，1个（装蒸馏水）；10L，2个（装氯化按及EDTA二钠标准液)；5L，1个（装氢氧化钠）。

水泥稳定碎石基层级混合料级配检验及edta滴定法_secret

水泥稳定碎石基层级混合料级配检验及EDTA滴定法根据江苏省所处温带环境和软土土质较广的地形特点，从2001年开始我省推广采用水泥稳定碎石基层作为路面结构层次，水稳碎石具有早期强度形成快、后期强度大、稳定性好、透水性强的特点。

从连徐、汾灌高速起，我省施工人员在施工过程中吸取经验教训，改进完善施工工艺，提高了水稳碎石施工质量。

2004年，针对水稳碎石以上的特点，在检验水稳碎石级配的方法上又作了改进，采用液化汽炒干混合料的方法测定水稳碎石的含水量，水泥EDTA滴定方法也有了明确规定。

在此就根据以上精神结合盐通高速水稳碎石基层级配检测和水泥EDTA滴定作简要分析。

混合料水洗筛分操作顺序如下：测定试样含水量→用EDTA滴定水泥剂量→水洗法测定0.075mm筛余质量→集料筛分检验。

其计算方法如下：m s=m w/(1+0.01w)m a= m s /(1+0.01p c)m c= m s - m am g= m s -m bm0.075=m g-m cp i=m i/(m b+m0.075)式中：m w——混合料湿质量, gm s——混合料干质量, gm a——集料干质量, gm c——混合料中水泥质量, gp c——水泥剂量, %m g——水洗法小于0.075mm部分质量（包括水泥）, gm b——水洗法大于0.075mm部分质量（没有水泥）, gm0.075——集料中小于0.075mm部分质量, gm i——各筛分计筛余, gp i——各筛分计筛余，%结合盐通高速YT-YC22标水泥稳定碎石集配检验记录作为实例作简要说明。

水泥稳定碎石混合料的含水量可根据具体情况采用液化汽炉炒干混合料，测定结果见表1。

水泥剂量用EDTA滴定法测定，在运输料车上取混合料，取约1800g平均分成六等份（一份300g）倒入烧杯中，将配置好的氯化铵溶液600ml与其混合搅拌3min（每分钟搅110~120次）静置4min，然后用移液管吸取上层澄清液10ml放入200ml的三角瓶内，用量筒量取50ml1.8%氢氧化钠（内含三乙纯胺）倒入三角瓶中，加入钙红指示剂摇匀，溶液呈玫瑰红色，用EDTA二钠标准液滴定到纯蓝色为终点，其试验结果见表2。
