模拟示波器使用
模拟示波器的使用大物实验
表2：李沙育波形观测 示波器
N1
N2
N1 / N2
f1 / f2
李莎育图形
华南农业大学 谭诚臣 制作
观察李萨如图形
fx N y fy N x
华南农业大学 谭诚臣 制作
2023/10/25
华南农业大学 谭诚臣 制作
人有了知识，就会具备各种分析能力， 明辨是非的能力。 所以我们要勤恳读书，广泛阅读， 古人说“书中自有黄金屋。 ”通过阅读科技书籍，我们能丰富知识， 培养逻辑思维能力； 通过阅读文学作品，我们能提高文学鉴赏水平， 培养文学情趣； 通过阅读报刊，我们能增长见识，扩大自己的知识面。 有许多书籍还能培养我们的道德情操， 给我们巨大的精神力量， 鼓舞我们前进。
信号 输出端
华南农业大学 谭诚臣 制作
用示波器测量信号源输出 不同频率正弦信号的周期T与电压Vpp
信号源
频率 Hz
电压 Vpp
500
3.0
1K
3.0
10K
5.0
20k
5.0
表1：正弦信号测量对比表 示波器测量
Y基准 mV/div
格数
电压 Vpp
X基准 mS/div
格数 周期ms
频率 Hz
波形
坐标纸绘图
水平放大 10倍
时间 基准
upp
电压基 准
T
垂直位 移
华南农业大学 谭诚臣 制作
GOS-620模拟示波器使用说明
upp
输出方波 (2V1Kzh) 校准信号
面版分垂直、水平、触发和显示四大部分。
水平放 大10倍
水平位 移
时间 基准
交替触 发
触发模式 选择
触发源选 择
外接 触发源
实验六模拟示波器的使用
实验6 模拟示波器的使用示波器是一种用途广泛的电子测量仪器。
根据示波器对信号的处理方式，可将示波器分为模拟示波器和数字示波器。
本实验主要使用模拟示波器。
一、 实验目的1.理解示波器能显示电压随时间变化图形的基本原理； 2.掌握示波器的基本结构，熟悉示波器面板基本功能控制键的作用； 3.能熟练地用示波器观察信号电压的波形； 4. 学会用示波器测量交、直流信号电压的峰值和频率。
二、 实验仪器本实验使用的仪器是GOS-6021型双踪示波器，F05型函数信号发生器，实验板等，如图4-6-1所示。
三、 仪器介绍(一) 示波器的原理方框图示波器的规格和型号很多，但不论什么示波器都包含：显示系统、放大与衰减系统、扫描与同步系统等基本部分，简单的原理方框图见图4-6-2。
(二) 示波管的基本结构及作用电子示波管（简称示波管）是示波器的核心部件，其基本结构如图4-6-3所示。
示波管的外观是一个呈喇叭形的玻璃泡，里面抽成真空。
示波管由电子枪、偏转板和荧光屏三个部分组成。
图 4-6-2 示波器的原理方框图图 4-6-1 实验设备实物图图4-6-3 示波管结构简图1.电子枪由灯丝（H）、阴极（C）、控制栅极（G）、第一加速阳极（A1）、聚焦电极（F A）和第二加速阳极（A2）等同轴金属圆筒组成。
当灯丝（H）通过加热电流，阴极（C）被加热后，筒端氧化物涂层内的自由电子获得较高的动能，从表面逸出。
由于阳极电位比阴极高很多，在阴、阳极之间形成强电场，由阴极逸出的电子被电场加速，穿过控制栅极（G）的小孔，以高速度（数量级107m／s）再穿过A1，F A 及A2筒内的限制孔，形成一束电子射线，最后打在荧光屏上显示一个光点。
光点的亮度取决于电子束的强度，电子束的强度是由栅极（G）来控制的。
栅极（G）相对于阴极（C）为负电位，两者相距很近，其间形成的电场对电子有排斥作用，因而，调节栅极电位的高低，就可以控制电子枪发射并最终打在荧光屏上的电子数量，从而能连续改变屏上光点的亮度。
模拟示波器的调节与使用实验报告
模拟示波器的调节与使用实验报告一、引言示波器是一种用于显示电信号波形的仪器，在电子领域被广泛使用。
通过示波器，我们可以观察和分析电路中的信号变化，从而更好地理解电路的工作原理。
本实验旨在模拟示波器的调节与使用过程，通过实际操作，掌握示波器的基本功能和操作方法。
二、实验器材1. 示波器：模拟示波器2. 信号源：函数发生器3. 电缆：用于连接示波器和信号源三、实验步骤1. 连接信号源和示波器：将函数发生器的输出端与示波器的输入端用电缆连接好，确保连接牢固可靠。
2. 打开示波器：按下示波器的开关，等待示波器启动。
3. 调节触发方式：示波器可以通过内部触发或外部触发来同步显示波形。
在本实验中，我们选择内部触发。
调节示波器上的触发方式选择开关，选择内部触发。
4. 调节触发级别：触发级别决定了触发电平的位置，可以通过调节示波器上的触发级别旋钮来设置。
根据实际信号的幅值，调节触发级别使得触发点位于波形的合适位置。
5. 设置时间基准：时间基准是指示波器上时间轴的刻度，可以通过调节示波器上的时间/频率旋钮来设置。
根据实际需要，选择合适的时间基准，使得波形能够清晰地显示出来。
6. 设置垂直灵敏度：垂直灵敏度是指示波器上垂直轴的刻度，可以通过调节示波器上的垂直灵敏度旋钮来设置。
根据实际信号的幅值，选择合适的垂直灵敏度，使得波形能够充分显示。
7. 调节水平位置：水平位置是指示波器上波形在水平轴上的位置，可以通过调节示波器上的水平位置旋钮来设置。
根据实际需要，调节水平位置，使得波形位于适当的位置。
8. 调节触发源：触发源是指示波器上触发电平的来源，可以通过调节示波器上的触发源选择开关来设置。
在本实验中，我们选择信号源作为触发源。
9. 调节触发电平：触发电平是指示波器上触发点的电平，可以通过调节示波器上的触发电平旋钮来设置。
根据实际信号的幅值，调节触发电平使得触发点位于波形的合适位置。
10. 观察波形：完成以上调节后，我们可以观察到函数发生器输出的信号波形在示波器屏幕上显示出来。
模拟示波器的使用
示波器显示正弦波原理图
玫瑰课堂
同步（整步）原理 扫描时由于锯齿波周期性复原，要求光点所画的轨迹 和第一周期的完全重合，再由视觉残留，观察到一个 稳定的波形 。Tx=nTy , fy=nfx
触发同步电路，它从垂直放大电路中取出部分待测信号，
输入到扫描发生器，迫使锯齿波与待测信号同步，此称为 “内同步”.操作时使用“电平”（LEVEL）旋钮 。 玫瑰课堂
玫瑰课堂
实验目的
了解示波器的结构和显示波形的基本 工作原理，及扫描原理。
学习示波器、低频信号发生器的使用 方法。
学习使用示波器测量观察信号的电压 、频率、位相差的一些方法
玫瑰课堂
实验仪器
GOS-630FC 型双踪示波器 YB1602H信号发生器 (Q9)连接线数条
玫瑰课堂
实验原理
Ym
玫瑰课堂
实验步骤
把信号发生器的输出信号分别接到Y1和Y2端
分别调节两个通道使其能够正常显示 波形 切换到X-Y模式，调整两个通道的偏 转因子，使图形正常显示
调节Y2信号的频率，观查并记录不同 频率比例下的李萨如图
玫瑰课堂
注意事项
荧光屏上的光点不能调得太亮，并且不 能长时间停留在屏上，以免损坏荧光屏
玫瑰课堂
实验原理
正弦波合成
玫瑰课堂
一通道偏转因
实验原理 通用数双选通择道开关示波器
V－252型示波器介绍
时基扫描
辉度
聚焦
开关
第一通道接口
第二通道接口
玫瑰课堂
玫瑰课堂
信号发生器
函数选择
频率范围选择
信号输出
玫瑰课堂
实验仪器
模拟示波器的使用
调整显示参数
调整亮度
根据观察的信号强弱，适 当调整示波器的亮度，以 便更好地观察波形。
调整聚焦
通过调整聚焦旋钮，使波 形更加清晰，便于观察细 节。
水平位移
通过水平位移旋钮，可以 左右移动波形，以便观察 不同时间点的信号变化。
垂直位移
通过垂直位移旋钮，可以 上下移动波形，以便观察 不同幅度范围的信号变化。
模拟示波器的使用
目录
• 模拟示波器简介 • 模拟示波器的基本操作 • 模拟示波器的应用 • 模拟示波器的使用技巧 • 模拟示波器的维护与保养
01
模拟示波器简介
定义与特点
定义
模拟示波器是一种用于测量和显示电信号的电子仪器。
特点
模拟示波器具有实时性、直观性和高精度等优点，能够 准确地反映信号的波形和参数。
触发方式选择
01 自动触发
示波器自动检测信号并触发，适用于一般信号观 察。
02 正常触发
需要手动调节触发电平，以便准确捕捉信号的起 始点。
03 单次触发
仅在按下单次触发按钮后，示波器才捕获信号并 显示波形。
水平与垂直控制
水平控制
通过水平旋钮调节扫描速度，以观察 不同频率的信号。
垂直控制
通过垂直旋钮调节信号幅度，以便观 察不同幅度范围的信号。
电源管理
使用稳定的电源供电，避免因电压波 动导致示波器工作异常。同时，定期 清理电源线上的灰尘和污垢，保持电 源通畅。
软件更新与升级
软件更新
定期检查并更新示波器的软件版本，以确保系统稳定性和功 能完善。
升级建议
根据需要选择是否升级示波器硬件，以提高性能和兼容性。 在升级前应备份重要数据，并确保了解升级后的操作方法。
模拟示波器的使用实验报告
模拟示波器的使用实验报告模拟示波器的使用实验报告引言：模拟示波器是一种用于观察和分析电信号的仪器，广泛应用于电子工程、通信工程、医学科学等领域。
本实验旨在通过使用模拟示波器，探索其基本原理和使用方法，并通过实际测量电路中的信号，验证其功能和准确性。
实验器材：1. 模拟示波器2. 信号发生器3. 电阻、电容、电感等基本电路元件4. 电压表、电流表等测量仪器实验步骤：1. 连接电路：根据实验要求，搭建所需的电路。
例如，可以选择一个简单的RC 电路，并通过信号发生器提供输入信号。
2. 连接示波器：将示波器的探头连接到电路的输出端，确保连接稳固可靠。
3. 调节示波器：打开示波器，调节触发模式、扫描速度等参数，以便观察所需的波形。
4. 观察波形：根据实验要求，调节信号发生器的频率、幅度等参数，观察示波器上显示的波形。
可以通过改变电路元件的数值，进一步观察波形的变化。
5. 测量参数：利用示波器上的测量功能，测量波形的频率、幅度、周期等参数。
同时，可以使用其他测量仪器，如电压表、电流表等，对电路中的信号进行更详细的测量。
实验结果与分析：通过实验观察和测量，我们得到了一系列波形和参数数据。
在分析这些结果时，我们可以从以下几个方面进行讨论：1. 波形特征：根据示波器上显示的波形，我们可以判断电路的稳定性、频率响应等特征。
例如，当输入信号频率接近电路的共振频率时，可以观察到明显的共振现象。
2. 参数测量：示波器提供了测量波形参数的功能，如频率、幅度、周期等。
通过这些测量，我们可以了解电路中信号的变化规律，并与理论计算结果进行比较。
如果实验结果与理论值相符，说明模拟示波器的测量准确性较高。
3. 信号分析：通过观察和测量波形，我们可以进一步分析信号的特点和变化规律。
例如，可以通过示波器的傅里叶变换功能，将时域信号转换为频域信号，进一步研究信号的频谱分布。
实验总结：本实验通过使用模拟示波器，对电路中的信号进行观察和测量，并验证了其功能和准确性。
[讲解]模拟示波器的使用
![[讲解]模拟示波器的使用](https://img.taocdn.com/s3/m/a78cbdcf112de2bd960590c69ec3d5bbfd0ada8c.png)
[讲解]模拟示波器的使用模拟示波器使用说明示波器是科研单位和实验室常用的一种观测电信号波形的仪器。
用它可以进行时域信号的测量，可以测量电信号的波形、周期、相位、幅值、矩形波的上升时间和下降时间等物理参数。
现将其使用方法简单介绍如下:1、打开电源主开关，电源指示灯亮，表示电源接通。
2、通过调节“辉度”、“聚焦”、“标尺亮度”等控制旋钮将示波器扫描线调到最佳状态。
3、垂直偏转因数选择(VOLTS,DIV)和微调:单位输入信号作用下，光点在屏幕上偏移的距离称为偏移灵敏度，这一定义对X轴和Y轴都适用。
灵敏度的倒数称为偏转因数。
垂直灵敏度的单位是为cm/V，cm,mV或者DIV,mV，DIV,V，垂直偏转因数的单位是V,cm，mV,cm或者V,DIV，mV,DIV。
实际上因习惯用法和测量电压读数的方便，有时也把偏转因数当灵敏度。
双踪示波器中每个通道各有一个垂直偏转因数选择波段开关。
一般按1，2，5方式从 5mV,DIV到5V,DIV分为10档。
波段开关指示的值代表荧光屏上垂直方向一格的电压值。
例如波段开关置于1V,DIV档时，如果屏幕上信号光点移动一格，则代表输入信号电压变化1V。
每个波段开关上往往还有一个小旋钮，微调每档垂直偏转因数。
将它沿顺时针方向旋到底，处于“校准”位置，此时垂直偏转因数值与波段开关所指示的值一致。
逆时针旋转此旋钮，能够微调垂直偏转因数。
垂直偏转因数微调后，会造成与波段开关的指示值不一致，这点应引起注意。
许多示波器具有垂直扩展功能，当微调旋钮被拉出时，垂直灵敏度扩大若干倍(偏转因数缩小若干倍)。
例如，如果波段开关指示的偏转因数是1V/DIV，采用×5扩展状态时，垂直偏转因数是0(2V,DIV。
4、时基选择(TIME,DIV)和微调:基选择和微调的使用方法与垂直偏转因数选择和微调类似。
时基选择也通过一个波段开关实现，按1、2、5方式把时基分为若干档。
波段开关的指示值代表光点在水平方向移动一个格的时间值。
模拟示波器的使用
模拟示波器基本结
02
构与工作原理
输入通道与衰减器
输入通道
模拟示波器的输入通道通常包括一个或多个输入端口，用于接收待测信号。输入 通道还具备一定的阻抗匹配功能，以确保信号的准确传输。
衰减器
衰减器位于输入通道中，用于对输入信号进行幅度调整。通过选择合适的衰减比 ，可以使信号幅度适应示波器的垂直放大器的动态范围，从而避免信号失真或过 载。
01
02
03
电源检查
确认电源插头与插座匹配 ，电压符合设备要求，避 免电源问题导致设备损坏 。
探头检查
检查探头是否完好，连接 是否紧密，避免测量过程 中出现信号失真或接触不 良。
接地检查
确保设备接地良好，防止 静电干扰和保障操作安全 。
正确操作避免损坏设备
熟悉面板功能
在操作前熟悉模拟示波器 的面板功能，了解各旋钮 、开关的作用，避免误操 作。
时基设置
根据输入信号的频率和周期，选择合 适的时基档位，以便在屏幕上观察到 完整的波形。
触发方式选择及触发电平调整
触发方式选择
根据输入信号的特点和观察需求，选 择合适的触发方式，如边沿触发、脉 宽触发等。
触发电平调整
通过触发电平旋钮，调整触发电平的 位置，使其与输入信号的特定部分对 齐，以便稳定地显示波形。
显示器及电源部分
显示器
模拟示波器的显示器通常采用阴极射线管（CRT）作为显示器件。CRT内部有一个电子枪，可以发射 出高速运动的电子束。电子束经过垂直放大器和偏转板的作用后，最终在显示屏上形成可见的波形。
电源部分
电源部分为模拟示波器提供所需的电能。通常包括交流电源输入、整流滤波电路、稳压电路等部分。 电源部分需要确保提供稳定可靠的电压和电流，以保证示波器的正常工作。
《模拟示波器的使用》课件
模拟示波器可以用来观察信号的调制解调过程， 帮助工程师评估通信系统的性能。
误码率测试
模拟示波器可以用来测试通信系统的误码率，确 保通信系统的可靠性。
协议分析
模拟示波器可以用来观察通信协议的数据帧格式 和交互过程，帮助工程师理解和优化通信协议。
2023
PART 04
模拟示波器的维护与保养
注意观察屏幕上的刻度和单位
在使用过程中，应注意观察屏幕上显示的刻度和 单位，以便准确读数和记录数据。
使用模拟示波器时的注意事项
避免在显示屏上放置重物
避免在显示屏上放置重物，以免造成显示屏 损坏。
注意设备的保养和维护
定期对设备进行清洁和维护，以保证设备的 正常运行和使用寿命。
定期校准设备
为了确保测量结果的准确性，应定期对模拟 示波器进行校准。
对于难以清洁的部位，可以使 用酒精棉或棉签进行清洁。
模拟示波器的常见故障及排除方法
无信号显示
检查探头、电缆和连接器是否完好，确保正确连接。
波形失真
可能是由于探头或仪器设置不正确，需要检查设置并重新校准探头 。
仪器噪声过大
可能是由于接地不良或周围电磁干扰所致，可以尝试更换接地线或 移动仪器至其他位置。
REPORTING
模拟示波器的日常维护
定期检查电源线、电 缆和连接器是否完好 ，确保没有损坏或松 动。
保持仪器表面清洁， 避免灰尘和污垢积累 。
定期运行自检功能， 检查仪器是否正常工 作。
模拟示波器的清洁与保养
使用柔软的湿布擦拭仪器表面 ，避免使用含有化学物质的清 洁剂。
清洁探头时，应先断开与仪器 的连接，并使用适当的清洁剂 和布擦拭。
定义解释
模拟示波器通过电子方式实时显 示输入信号的波形，能够直观地 展示信号的幅度、频率、相位等 参数随时间的变化情况。
模拟示波器的原理和使用 实验报告
模拟示波器的原理和使用实验报告一、引言示波器是电子工程师和电子爱好者必备的仪器之一，它可以用来观察和分析电信号的波形、频率、振幅等特性。
在实际工作中，我们经常需要使用示波器来检测和调试电路，因此了解示波器的原理和使用方法是非常重要的。
本报告将介绍模拟示波器的原理和使用方法，并通过实验验证其性能。
二、模拟示波器的原理1. 示波器的基本组成模拟示波器由以下几部分组成：（1）垂直放大器：用于放大输入信号的幅度，通常包括增益调节、直流偏置等功能。
（2）水平放大器：用于控制水平扫描速度，通常包括时间基准、扫描速度等功能。
（3）触发电路：用于控制扫描线的起始位置，通常包括触发灵敏度、触发源选择等功能。
（4）显示屏：用于显示输入信号的波形。
2. 示波器工作原理模拟示波器通过垂直放大器将输入信号进行放大，并通过水平放大器控制扫描速度，最终在显示屏上显示出输入信号的波形。
在示波器工作过程中，触发电路会控制扫描线的起始位置，使得输入信号的波形能够稳定地显示在屏幕上。
触发电路通常会根据输入信号的特性来选择触发源，并根据触发灵敏度来确定触发点的位置。
3. 示波器参数模拟示波器有许多参数需要注意，包括：（1）带宽：表示示波器能够处理的最高频率。
（2）垂直灵敏度：表示垂直放大器的放大倍数，通常以伏特/格为单位。
（3）水平灵敏度：表示水平放大器每个格子对应的时间长度，通常以秒/格为单位。
（4）采样率：表示示波器每秒钟采样的次数。
三、模拟示波器的使用方法1. 连接电路首先需要将被测电路与示波器连接起来。
通常情况下，需要将被测电路输出信号接入示波器的输入端口，并将地线接入地端口。
2. 调节参数接下来需要调节示波器的各项参数，包括垂直灵敏度、水平灵敏度、触发灵敏度等。
需要根据被测信号的特性来选择合适的参数。
3. 观察波形调节好参数后，可以开始观察被测信号的波形。
可以通过调节触发点位置、触发源等参数来获得更稳定的波形。
4. 分析波形观察到波形后，可以对其进行分析，包括测量频率、振幅、周期等特性。
模拟示波器的使用实验报告
模拟示波器的使用实验报告实验目的，通过本次实验，掌握模拟示波器的基本使用方法，了解示波器在电路实验中的应用。
实验仪器，模拟示波器、信号发生器、电源供应器、示波器探头、电阻、电容、电感等元件。
实验原理，模拟示波器是一种用于显示电压信号波形的仪器，通过示波器探头将待测信号引入示波器，再通过示波器的屏幕显示出信号的波形。
信号发生器可以产生各种形式的标准信号，用于测试和校准示波器。
电源供应器用于为被测电路提供稳定的电源。
实验步骤：1. 将信号发生器的输出端与示波器的通道1输入端相连，调节信号发生器的频率和幅度，观察示波器屏幕上波形的变化。
2. 将电源供应器的正负极分别与电路中的正负极相连，调节电源供应器的输出电压，观察示波器屏幕上波形的变化。
3. 将示波器的通道2输入端与电路中的某个节点相连，观察示波器屏幕上两个通道的波形变化，并进行比较分析。
4. 在电路中串联一个电阻、电容或电感元件，观察示波器屏幕上波形的变化，并记录实验现象。
实验结果与分析：通过本次实验，我们成功掌握了模拟示波器的基本使用方法。
在调节信号发生器的频率和幅度时，我们观察到示波器屏幕上的波形随之变化，可以清晰地显示出信号的周期和振幅。
调节电源供应器的输出电压时，我们也能够观察到波形的变化，进一步了解了电压信号的特性。
通过比较分析两个通道的波形变化，我们可以更直观地观察到电路中不同节点的电压信号，并对电路的工作状态有更深入的了解。
在串联电阻、电容或电感元件时，我们也能够观察到波形的变化，进一步验证了电路中元件的特性。
结论：通过本次实验，我们对模拟示波器的使用有了更深入的了解，掌握了基本的操作方法。
模拟示波器在电路实验中起着至关重要的作用，能够直观地显示电压信号的波形，帮助我们分析电路的工作状态。
掌握模拟示波器的使用方法对于电子电路相关专业的学生来说是非常重要的，希望大家能够在今后的学习和实验中更加熟练地运用模拟示波器，为电子电路的研究和应用做出更大的贡献。
示波器使用方法
示波器使用方法示波器的使用方法依据不同示波器有所不同，对于不同的示波器的使用方法，我们应当有所了解。
为增进大家对示波器的使用方法的了解，本文将对模拟示波器的使用方法加以介绍。
一、模拟示波器操作模拟示波器的调整模拟示波器的调整和使用方法基本相同，现以MOS-620/640双踪示波器为例介绍如下：1、MOS-620/640双踪示波器前面板简介MOS-620/640双踪示波器的调节旋钮、开关、按键及连接器等都位于前面板上，如图6.1.27所示，其作用如下：(1)示波管操作部分6——“POWER”：主电源开关及指示灯。
按下此开关，其左侧的发光二极管指示灯5亮，表明电源已接通。
2——“INTEN”：亮度调节钮。
调节轨迹或光点的亮度。
3——“FOCUS”：聚焦调节钮。
调节轨迹或亮光点的聚焦。
4——“TRACE ROTATION”：轨迹旋转。
调整水平轨迹与刻度线相平行。
33——显示屏。
显示信号的波形。
(2)垂直轴操作部分7、22——“VOLTS/DIV”：垂直衰减钮。
调节垂直偏转灵敏度，从5mV/div～5V/div，共10个档位。
8——“CH1X”：通道1被测信号输入连接器。
在X-Y模式下，作为X轴输入端。
20——“CH2Y”：通道2被测信号输入连接器。
在X-Y模式下，作为Y轴输入端。
9、21——“VAR”垂直灵敏度旋钮：微调灵敏度大于或等于1/2.5标示值。
在校正(CAL)位置时，灵敏度校正为标示值。
10、19——“AC-GND-DC”：垂直系统输入耦合开关。
选择被测信号进入垂直通道的耦合方式。
“AC”：交流耦合;“DC”：直流耦合;“GND”：接地。
11、18——“POSITION”：垂直位置调节旋钮。
调节显示波形在荧光屏上的垂直位置。
12——“ALT”/“CHOP”：交替/断续选择按键，双踪显示时，放开此键(ALT)，通道1与通道2的信号交替显示，适用于观测频率较高的信号波形;按下此键(CHOP)，通道1与通道2的信号同时断续显示，适用于观测频率较低的信号波形。
模拟示波器的使用-实验报告
模拟示波器的使用·实验目的1. 了解示波器的基本原理及基本使用方法；2. 掌握用示波器观察一路不同型电压信号的方法；3. 掌握观察利萨如图形的方法，了解利萨如图形测量未知正弦信号的频率的方法.·实验原理1. 示波器显示波形原理若在示波器CH1或CH2端加上正弦波，在示波器的X 偏转板加上锯齿波，当锯齿波电压的变化周期与正弦波电压成整数倍时时，可以显示完整的周期的正弦波形；若在示波器CH1和CH2同时加上正弦波，在示波器的X 偏转板上加上示波器的锯齿波，则在荧光屏上将的到两个正弦波，即为双踪显示.同理可得双踪显示的方波.2. 利用利萨如图测正弦电压的频率基本原理将被测正弦信号1加到y 偏转板，将参考正弦信号2加到x 偏转板，当两者的频率之比是整数时，在荧光屏上将出现利萨如图.对稳定不动的图形分别做水平直线和竖直直线与图形相切，设水平线上及竖直线上的切点数之比可得两信号的频率之比·实验内容及步骤1. 连接实验仪器电路，设置好函数信号发生器、示波器.2. 用示波器观察一路电压信号(1) 在示波器CH1和YCH2分别加上500Hz 和500Hz 的正弦波，调节示波器至波形稳定，记录在坐标纸上.(2) 在示波器CH1和YCH2分别加上500Hz 和500Hz 的方波，调节示波器至波形稳定，记录在坐标纸上.(3) 分别计算两者的相对误差3. 用示波器观察李萨如图形若在示波器CH1和CH2同时加上正弦波，开至X-Y 档，调节两输入端的频率比值分别为1:3，1:2，2:3，1:1，3:2，2:1，微调输入信号的频率至图象稳定，记录在坐标纸上.·实验记录（见坐标纸）·误差分析观察电压信号时正弦波1： 频率相对误差%0.1%10098.4999495098.4999%100≈⨯-=⨯-=∆AA A f f f f 测’ 电压相对误差%0.1%100010.1000.1010.1%100≈⨯-=⨯-=∆AA A V V V V 测’ 正弦波2： 频率相对误差%2.0%100500499500%100=⨯-=⨯-=∆BB B f f f f 测’ 电压相对误差%3.2%100024.1000.1024.1%100≈⨯-=⨯-=∆B B B V V V V 测’方波1： 频率相对误差%2.1%10094.4999494094.4999%100≈⨯-=⨯-=∆AA A f f f f 测’ 电压相对误差%2.1%10025.202025.20%100≈⨯-=⨯-=∆A A A V V V V 测’ 占空比相对误差%25.0%10040401.40%100=⨯-=⨯-=∆A A A D D D D 测’ 正弦波2： 频率相对误差%2.2%100500489500%100=⨯-=⨯-=∆BB B f f f f 测’ 电压相对误差%4.3%100035.1000.1035.1%100≈⨯-=⨯-=∆B B B V V V V 测’ 占空比相对误差%33.0%10030301.30%100≈⨯-=⨯-=∆B B B D D D D 测’ 相关分析：（出现误差的可能原因）1.两个输入端口输入的信号相互影响，无法达到完全协调；2.示波器的图象上显示的荧光线较粗，读数时会有误差；3.示波器内部系统存在系统误差.·课后习题1．实验时调不出待观测的正弦波形可能的原因是什么?(1)触发源没有调节好；(2)水平扫描电压大小不合适；(3)电路发生故障或接触不良.2．为什么实验观察的李萨如图形不是特别稳定，需要什么方法才能做到稳定？固定一个输入端的频率，调节另一个输入端的输入频率即可.(不能使用同步按钮，也不能调节触发)3．用示波器观测周期为 0.2ms 的正弦电压，若在荧光屏上呈现了 3 个完整而稳定的正弦波形，扫描电压的周期等于多少毫秒？为什么？扫描波T=0.2ms*3=0.6ms呈现了3个完整而稳定的正弦波形，相当于锯齿扫描波行进了1个周期的时间内观测的正弦电压行进了3个周期，故扫描波的周期为观测的正弦波的3倍.。
模拟示波器的调节与使用实验报告
模拟示波器的调节与使用实验报告模拟示波器的调节与使用实验报告作者：写手在本次实验中，我们将探索模拟示波器的调节与使用。
模拟示波器是一种用于显示电压信号波形的仪器，它可以帮助工程师和电子技术人员进行电路故障排查和信号分析。
在这篇报告中，我将从简单到复杂的方式来介绍模拟示波器的基础操作，并分享我的观点和理解。
一、调节示波器的初始设置在开始使用模拟示波器之前，我们首先需要进行初始设置。
以下是一些基本设置步骤：1. 连接电路：将信号源正确地连接到示波器的输入端，确保电路正确地接地和供电。
2. 设置触发模式：触发模式用于确定示波器何时开始采样并显示波形。
在大多数情况下，我们选择边沿触发模式，并设置合适的触发电平和触发边沿。
3. 设置时间基准：时间基准决定了水平方向上波形的显示速率。
我们可以根据需要选择合适的时间范围和水平方向的移动。
4. 设置垂直幅度：垂直幅度决定了波形在垂直方向上的显示尺度。
我们需要根据信号的幅度范围来调节垂直放大系数，以保证波形能够完整显示在示波器屏幕上。
5. 调整触发电平和触发边沿：为了确保波形能够稳定地触发，我们需要根据信号的幅度和频率来调整触发电平和触发边沿。
通过逐步按照以上步骤进行调节，我们可以获得稳定和清晰的波形显示。
二、使用示波器进行信号分析一旦示波器的基本设置完成，我们就可以开始使用示波器进行信号分析了。
以下是一些常见的操作和技巧：1. 观察信号波形：将示波器的探头正确地连接到信号源上，观察信号的波形特征。
我们可以通过调节时间基准、垂直幅度和触发设置来获得更清晰和合适的显示。
2. 测量信号参数：示波器可以测量信号的各种参数，如幅值、频率、周期、占空比等。
我们可以使用示波器的测量功能来获得这些参数，并进行进一步的分析。
3. 触发外部事件：示波器可以通过外部触发源来触发波形的显示。
这对于观察特定的信号事件非常有用，比如捕捉特定的脉冲信号或触发特定的电路行为。
4. 使用存储功能：许多示波器具有存储功能，可以将捕获的波形保存到内部或外部存储器中，以便进一步的分析和比较。
示波器使用教程
模拟示波器使用方法：出自《手机维修使用仪器》模拟示波器控制键介绍：1.示波管系统电源（POWER）：示波器的主电源开关，当按下此开关时，开关旁的指示灯亮，表示主电源已接通。
亮度（INTEN）：控制光点和扫描线的亮度。
聚焦（FOUCS）：调节该旋钮可以使扫描线达到最清晰。
光迹旋转（TRACEROTATION）：用来调整水平扫描线，使之平行于刻度线。
2.垂直偏转系统CH1（X）：Y1的垂直输入端，在X-Y工作时为X轴输入端。
CH2（Y）：Y2的垂直输入端，在X-Y工作时为Y轴输入端。
AC-GND-DC：输入信号与垂直放大器连接方式的选择开关。
置AC时为交流耦合；置GND垂直放大器的输入端接地，输入端断开；置DC时为直流耦合。
垂直衰减开关（VOLTS/DIV）：调节垂直偏转灵敏度从5mv/div～5v/div，分十档可调。
垂直微调（VARIABLE）：此旋钮是Y轴灵敏度的微调旋钮，可以连续调节输入信号增益，当此旋钮以逆时针转到满度时，其变化范围大于2.5倍，当顺时针旋钮满度转到“校准”位置上，按垂直衰减开关旋钮所指的标称读取被测信号的幅度值。
衰减平衡调试（DC BAL）：这两个用于衰减器的平衡调试。
垂直位移（POSITION）：调节光迹在屏幕上的垂直位置。
垂直方式：选择CH1与CH2放大器的工作模式，CH1或CH2指通道1或通道2单独显示；DUAL指两个通道同时显示；ADD是指显示两个通道的代数和（CH1+CH2），按下CH2INV按饼干，为代数差（CH1-CHI2）。
通道交替显示与断续显示（ALT/CHOP）：在双踪显示下时，放开此键，表示通道1与通道2交替显示（通常用于扫描速度较快的情况下）；当按下此键时，通道1与通道2同时断续显示（通常用于扫描速度较慢的情况下）。
通道2的反向（CH2 INV）：通道2的信号反向，当此键按下时，通道2的信号以及通道2的触发信号同时反向。
3.触发系统外触发输入端子（TRIG IN）：用于外部触发信号，当使用该功能时，触发源选择（SOURCE）应设置在EXT的位置上。
YB43020B模拟示波器使用说明
YB43020B模拟示波器使用说明1.硬件连接2.开机和关机按下电源按钮，示波器将开始启动。
在启动时，示波器显示屏上将显示一系列状况和信息。
示波器启动后，您可以开始使用。
要关闭示波器，只需按下电源按钮即可。
3.屏幕布局示波器的屏幕以二进制表示，由水平和垂直分割。
上面的水平刻度用于显示时间，而左侧的垂直刻度用于显示电压。
在屏幕的底部有一些菜单和功能按钮，可以根据需要进行操作和调整。
4.设置触发模式在示波器上方的触发模式选项中，您可以选择适合您的测量需求的触发模式。
触发模式可以帮助您在特定条件下触发示波器的显示。
您可以选择边沿触发，脉冲触发，连续触发等模式。
5.垂直和水平缩放在进行电压测量时，您可以使用示波器的垂直缩放功能来调整波形的大小。
可以通过按下垂直刻度上的加号或减号按钮进行调整。
水平缩放可用于调整时间轴的宽度，由示波器的水平缩放按钮控制。
6.触发电平和触发边沿当您选择边沿触发模式时，您可以调整触发电平和触发边沿以确保正确的显示。
触发电平是触发信号的电压水平，可以通过示波器的触发电平按钮进行调整。
触发边沿指示示波器在信号边沿触发的方式，可以通过示波器的触发边沿按钮进行调整。
7.自动测量示波器具有自动测量功能，可以帮助用户自动测量信号的各种参数，如频率、幅度、占空比等。
您可以通过示波器上的自动测量按钮启动此功能，并在屏幕上显示相应的测量结果。
8.保存和导出数据9.校准示波器为了确保准确的测量结果，您可以定期校准示波器。
示波器的校准过程可能因不同的型号和品牌而有所不同，但通常可以通过示波器的菜单选项进行校准。
校准示波器需要使用特定的校准信号源和校准器件，并严格按照操作手册中的步骤进行操作。
10.注意事项-避免将示波器暴露在潮湿、多尘或高温的环境中。
-在操作示波器之前，确保正确地连接了电源和探头。
-在进行高压测量或接地电流测量时要格外小心，以免损坏示波器和伤害自己。
YB4328示波器的使用
YB4328示波器的使用
前言
YB4328是一款多功能模拟示波器，具有多种应用，其适用于工业自
动化，信号控制，电子测量，数据采集和信号测试等领域。
它具有高性能，功能强大，使用方便，结构紧凑，便携式等特点，可以满足不同应用场景
的需求。
本文将介绍YB4328示波器的使用原理，使用步骤，以及优点等
信息。
一、YB4328示波器使用原理
YB4328示波器是一种常用的示波器，它具有高精度，高性能，多功能，结构紧凑，易于携带等特点，适用于工业自动化，信号控制，电子测量，数据采集和信号测试等领域。
示波器的基本工作原理是利用波形触发
器检测输入信号的高低电平，从而产生触发信号，使示波器显示输入信号
的振幅变化和时间变化，实现对信号特性的可视化分析。
二、YB4328示波器的使用步骤
1.连接示波器：将示波器与测试设备连接，示波器的信号接入端口具
有模拟量输入和数字量输入两种形式，可以根据测试设备的信号类型和接
口选择正确的接口，按规定进行接线。
2.设置示波器：设置示波器的测试参数，例如量程，触发电平，触发
方式，触发源，延迟时间等，并对所有设置做出合理的校准，验证参数设
置的正确性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
本实验要切断x轴的扫描信号，使接到X轴的正弦
波进入示波器，方法很简单
逆时针调节
TIME/DIV旋钮
至X-Y位置
调节函数发生器的输出频率，使 屏C幕H1显接示函所数需信的号李发萨生如器图输形出比信如： 号，作为（fxnx/ny=2）
CH2接被测信号 U1，作为fy
CH2（Y轴）的灵敏度K （VOLTS/DIV的标示值），并记录 于表2中。 读取波形一个周期的宽度D（DIV）， “TIME/DIV”旋钮标示值S （S/DIV），并记录于表2中。
2.用李萨如图形测正弦波信号的频率
如果切断x轴的锯齿信号,另外外加一个正弦信号 到x轴.此时,两个相互垂直的正弦信号(简谐振动) 运动合成的轨迹,也就是李萨如图形.
水水
平平
示波器介绍
位 移
放 大
旋键
钮
扫描时 间微调 用作校 准扫描
时间
触
扫描 触发模 发 时间 式选择 源
选择
选
旋钮
择
触发电 平调节
2VP-P， 1KHz标 准信号
输出
CH2电压 衰减选择
CH2灵敏度 微调，在 CAL时，处 于校准状态
亮度 调节
聚焦 电源 调节 开关
CH2及 CH1垂 直选择 输入开

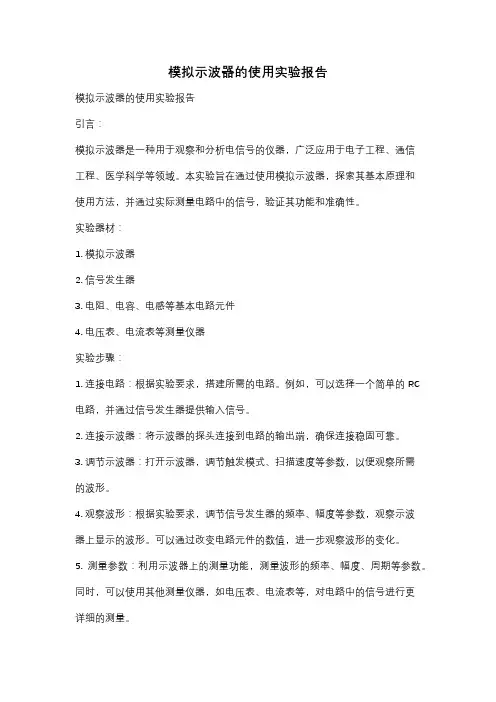

模拟示波器的使用
物理实验中心
模拟示波器的使用 示波器是检测电信号 的常用仪器，一切可 以转换成电压信号的 各种物理量，都可以 用示波器进行直接的 观测和分析。
目的要求
了解示波器的种类 认识双踪示波器面板键钮的作用 学会使用示波器
示波器的分类
分类 按测量功能
按频率
按显示信号数
名称 模拟示波器
特点 适时捕捉信号、实时显示波形
可见只当Tx = nTy（fy = nfx）严格成立
时，才能显示出稳定的波形，否则波形 杂乱无章。
为了达到Tx = nTy（fy = nfx）严
格成立，引进一个触发同步信号 （Trigger source)，一般触发同 步信号来自被测信号，同步触发 信号大小可通过(Trigger level) 旋钮“LEVEL”进行调节。
频率数字值
如：Hz
函数信号 输出接示 波器CH1
实验内容
1、观测多波形信号源各输出 信号的波形及电压峰-峰值 Vp-p和频率f 。
（操作要求及表格见教材151-152 页）
在表1中画出相应的波形。
读取波形的峰—峰值高度A（DIV）， CH2（Y轴）的灵敏度K（VOLTS/DIV 的标示值），并记录于表2，计算VP-P。
① 测量多波形信号源U1~U8的峰—峰值 Vp-p和频率f
注意:本仪器的电源开关在仪器的背后，接通电源指示灯亮。
将多波形信号器U1~U8分别接入 CH2。例如：测量U1
调节S“TIME/DIV” ，
使屏幕显示1-4周期波形。
调节“LEVEL”， 使波形稳定。
调节K
“VOLTS/DI V”使屏幕显 示峰—峰值高
数字示波器 超低频示波器
将测量的信号数字化后暂存于存储 器中，然后再读出在示波管上显示
适用于测量超低频信号（0～1MHz）
中频示波器 适用于测量中频信号（0～20MHz）
高频示波器 超高频示波器 单踪示波器
适用于测量高频信号（100～ 1000MHz）
适用于测量超高频信号（1000MHz以 上）
只显示一个信号波形
度约3-6格
输入被测 信号U1
VP-读P=A取*UK 1数 据
◆读取A（DIV） ◆读取K（V/DIV） ◆读取D（DIV） ◆读取S（S/DIV） A
T=S*D，f=1/T
◆注意：DIV为屏幕上的大格
DIV
◆为了读数方便，
可灵活利用X、Y
位移旋钮。
D
1.测量U1的Vp-p和f
在表1中画出相应的波形。 读取波形的峰—峰值高度A（DIV），
示波器校准
否则要对示波器进行校准， 校准的方法是：
注意：示波器校 准好后，测量时，
调节使方 波的一个
不能再调节此钮， 周期宽度
否态示则！波破器坏校校准准状
恰好为5.0 （DIV）
调节
TIME/D IV旋钮 至0.2ms
TRIGGE R MODE
拨至
AUTO。
TRIGGER SOURCE 拨至CH2
调节使峰-
峰高度恰好
4.0（DIV）
调节
VOLTS/DIV
旋钮至0.5V
将Vp-p=2v, f=1KHz信号
VP-P=4*0.5=2V f=1/T=1/(5*0.2)ms=1kHz
注意：示波 器校准后， 测量时，不 能再调节此 CH钮2输，否则破 入端坏口校准态！
数据测量
校准好的示波器就 可以对未知参数进行 测量!
关
信号 倒相 开关
Y方 向位 移旋
钮
输入信 号耦合 方式选
择
CH2 （Y） 输入
端
示波器使用的一般方法
校准
Y轴调节
T(X)轴调节
电平调节
测量
示波器校准
使用示波器测量电信号参数 之前，一定要对示波器进行 校准:
方法是：
调节
TIME/DIV
示波器校准
旋钮至 0.2ms
调节 LEVEL旋 钮使波形
运用◀
▶可改
变屏幕
函数信号发生器介绍
闪动位 置
如果发现 输出不是 正弦波， 按Shift再 按复位键， 然后输入
频率
旋转数据 输入旋钮 可改变屏 幕闪动位
的数值
按下电源开关， 屏幕显示
~10.000000 KHz
从数据输入键输入 输出指从数据输入
所需频率数字值后， 示灯亮键输入所需
还要按单位键。比
稳定
TRIGGER MODE 拨至 AUTO。
TRIGGER SOURCE 拨至CH2
2VP-P， 1KHz标 准信号
输出
调节
VOLTS/DIV
旋钮至0.5V
拨至CH2
拨至AC
将Vp-p=2v, f=1KHz信号
计算VP-P=4*0.5=2V f=1/T=1/(5*0.2)ms=1kHz
CH2输 入端口
双踪示波器 可同时显示两个信号波形
多踪示波器 可同时显示多个信号波形
1.示波器基本结构和波形显示原理
示波器主要由示波管、放大部分（包括Y 轴放大和X轴放大）、扫描、触发同步和电 源五大部分组成。
实验原理
外部信号
Uy
Ty
t
Tx=Ty
Ux
Tx
t
Ux
Tx=2Ty
t
当Tx= nTy 时,示波器 将显示稳定 的n个波形。
nx 是沿x方向做一切线，得到的 波形切点数， ny是沿y方向做一
例如： 切线，得到的波形切点数。
李萨如图形反映 的两个通道的频 率关系为:
实验中可以选取一些简单的李 萨如图形，例如：
若（CH2）Y →正弦 波与（CH1）X →正 弦波
fy /fx =1, nx/ny=1
若（CH2）Y →正弦波 是（CH1）X →正弦波
