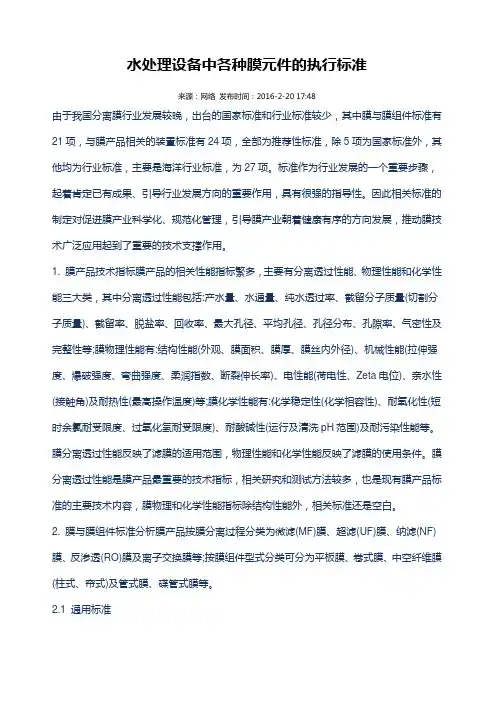

水处理设备中各种膜元件的执行标准来源：网络发布时间：2016-2-20 17:48由于我国分离膜行业发展较晚，出台的国家标准和行业标准较少，其中膜与膜组件标准有21项，与膜产品相关的装置标准有24项，全部为推荐性标准，除5项为国家标准外，其他均为行业标准，主要是海洋行业标准，为27项。
标准作为行业发展的一个重要步骤，起着肯定已有成果、引导行业发展方向的重要作用，具有很强的指导性。
因此相关标准的制定对促进膜产业科学化、规范化管理，引导膜产业朝着健康有序的方向发展，推动膜技术广泛应用起到了重要的技术支撑作用。
1. 膜产品技术指标膜产品的相关性能指标繁多，主要有分离透过性能、物理性能和化学性能三大类，其中分离透过性能包括:产水量、水通量、纯水透过率、截留分子质量(切割分子质量)、截留率、脱盐率、回收率、最大孔径、平均孔径、孔径分布、孔隙率、气密性及完整性等;膜物理性能有:结构性能(外观、膜面积、膜厚、膜丝内外径)、机械性能(拉伸强度、爆破强度、弯曲强度、柔润指数、断裂伸长率)、电性能(荷电性、Zeta电位)、亲水性(接触角)及耐热性(最高操作温度)等;膜化学性能有:化学稳定性(化学相容性)、耐氧化性(短时余氯耐受限度、过氧化氢耐受限度)、耐酸碱性(运行及清洗pH范围)及耐污染性能等。
膜分离透过性能反映了滤膜的适用范围，物理性能和化学性能反映了滤膜的使用条件。
膜分离透过性能是膜产品最重要的技术指标，相关研究和测试方法较多，也是现有膜产品标准的主要技术内容，膜物理和化学性能指标除结构性能外，相关标准还是空白。
2. 膜与膜组件标准分析膜产品按膜分离过程分类为微滤(MF)膜、超滤(UF)膜、纳滤(NF)膜、反渗透(RO)膜及离子交换膜等;按膜组件型式分类可分为平板膜、卷式膜、中空纤维膜(柱式、帘式)及管式膜、碟管式膜等。
2.1 通用标准通用标准包括《膜分离技术术语》(GB/T20103—2006)和《膜组件及装置型号命名》(GB/T20502—2006)。
Image J软件测量微弧氧化膜层表面孔隙率、孔径及其厚度的步骤 修改
Image J软件测量微弧氧化膜层表面孔隙率、孔径及其厚度的步骤先根据需要测定的照片设定标尺（见附录），后将去除标尺的清晰SEM照片打开，具体步骤：Fil e →Open→打开一、测量表面孔隙率的步骤：1.Analyze→Set Measurements→Area, Area Fraction, Limit toThreshold→OK2.Image→Adjust→Threshold→Apply→OK3.Analyze→Measure→Results4.Results→File →Save As→保存二、测量表面孔径的步骤：1.Analyze→Set Measurements→Area, Circularity, Feret’sDiameter,Limit to Threshold→OK2.Image→Adjust→Threshold→Apply→OK→Results（在设定灰度值的同时可以改变填充时的颜色）3.Analyze→Analyze Particles→Show：Ellipses→OK →Results（检验填充是否合理）4.Results→File →Save As→保存5.Results →Distribution→Parameter →Feret →OK →Feret Distribution（对孔径分布给出具体分析）6.Analyze→Analyze Particles→Show：Ellipses →Size(μm2):0-Infinity →OK →Results（孔径测量中下限值的设定）三、测量膜层厚度的步骤：1. 将图片改为RGB Color格式Image →Type →RGB Color2. 用Pencil Tool在需要测量的膜层厚度处画出直线，直线的宽度可在Pencil Tool工具栏中的Pencil Width中调整，直线的颜色可在Color picker工具栏中选择。
涂胶隔膜陶瓷层孔隙率_概述及解释说明
涂胶隔膜陶瓷层孔隙率概述及解释说明1. 引言1.1 概述涂胶隔膜陶瓷层孔隙率是指涂胶隔膜陶瓷层中存在的空隙或孔洞的比例。
在涂胶隔膜陶瓷层的制备过程中，由于各种因素的影响，如材料选择、工艺参数等，使得陶瓷层中产生了不同大小和形状的孔隙。
因此，对于该材料而言，了解并控制其孔隙率具有重要意义。
1.2 文章结构本文将从以下几个方面对涂胶隔膜陶瓷层孔隙率进行概述和解释说明：首先将介绍什么是涂胶隔膜陶瓷层孔隙率以及其应用领域；接下来将探讨孔隙率对性能的影响，包括与导热性能、抗压强度以及温度稳定性之间的关系；然后将介绍常见的实验方法和评估技术，包括孔隙率测试方法以及表征涂胶层孔隙结构的技术分析；最后总结涂胶隔膜陶瓷层孔隙率的重要性和应用前景，并展望未来的研究方向。
1.3 目的本文的目的是系统地介绍和解释涂胶隔膜陶瓷层孔隙率的概念、应用和重要性，希望能够提供给读者一个全面了解该主题的视角。
通过本文的阐述，读者将能够深入了解涂胶隔膜陶瓷层中孔隙率与导热性能、抗压强度以及温度稳定性之间的关系，并掌握常见的实验方法和评估技术。
最终，期望能为相关领域的研究和工程应用提供参考和启示。
2. 涂胶隔膜陶瓷层孔隙率概述：2.1 什么是涂胶隔膜陶瓷层孔隙率涂胶隔膜陶瓷层孔隙率是指涂覆在基材表面的陶瓷层中的孔隙所占总体积的比例。
涂胶隔膜陶瓷层通常由纳米颗粒组成，通过溶胶凝胶、喷雾干燥等方法在基材上形成均匀致密的陶瓷层。
而这些涂覆物中存在的微小孔洞会对其性能产生重要影响。
2.2 应用领域涂胶隔膜陶瓷层广泛应用于诸如高温防护、氧化物电解质、高效催化剂等领域。
例如，在航空航天领域，对于发动机内部部件保护，涂胶隔膜陶瓷层常被用作高温环境中的耐火材料；在能源领域，它可以作为固体氧化物传感器和固体氧化物燃料电池的阻挡层和电解质膜；在化工工业中，涂胶隔膜陶瓷层则可作为催化剂载体。
2.3 孔隙率对性能的影响涂胶隔膜陶瓷层中的孔隙率在很大程度上决定了其物理、化学和力学性能。
质子交换膜燃料电池催化层孔隙率检测方法
质子交换膜燃料电池催化层孔隙率检测方法王顺;蔡浩;韦露;赵新生【摘要】孔径分布和孔隙率是催化层的重要结构参数,影响质子交换膜燃料电池的性能.由于催化层多孔、脆弱,自身缺乏自支撑作用,采用压汞法测量催化层的孔径分布和孔隙率时,所测结果包含了基底(碳纸或电解质膜)的贡献,催化层与基底的孔隙混合,难以分离,致使误差偏大,影响测量的准确度.采用无压缩性且具有柔韧度的无孔材料作为催化层的基底,改进了压汞法测量工艺和孔隙率的计算方法,提高了催化层的孔径分布和孔隙率测量的精确度.【期刊名称】《电源技术》【年(卷),期】2019(043)002【总页数】4页(P253-256)【关键词】质子交换膜燃料电池;催化层;孔隙率;压汞法【作者】王顺;蔡浩;韦露;赵新生【作者单位】江苏师范大学物理与电子工程学院,江苏徐州221116;江苏师范大学物理与电子工程学院,江苏徐州221116;江苏师范大学物理与电子工程学院,江苏徐州221116;江苏师范大学物理与电子工程学院,江苏徐州221116【正文语种】中文【中图分类】TM911质子交换膜燃料电池(PEMFC)是将储存于氢气与氧气中的化学能直接转化为电能的装置，具有结构简单、高效清洁，启动温度低，安静等优点，在作为汽车、通信基站和可移动电子产品的动力电源方面具有广阔的应用前景[1]。
催化层作为质子交换膜燃料电池的关键部件，是电化学反应进行的场所，通常由催化剂和质子导体聚合物或粘结剂组成。
催化剂一般是碳载Pt或者Pt合金(如Pt-Ru等)，引入聚合物 (如Nafion树脂)作为质子导体和粘结剂，通过刷涂、喷涂、印刷等工艺，在碳纸或电解质膜上形成网络交联的多孔层，构筑电子与质子的迁移通道、气体扩散通道和水传输通道。
孔径分布和孔隙率作为催化层的重要结构参数，直接影响电极反应、电子与质子传导、物料传输及水的排出，进而影响了电池的输出功率和使用寿命[2-3]。
孔隙率太大，有利于气体进入和液态水的排出，但会减少电化学反应活性位，增加电子与质子传导阻力；孔隙率太小，能够提高电子与质子传导率，但会增加气体和液态水的传输阻力。
超滤膜孔隙率-概述说明以及解释
超滤膜孔隙率-概述说明以及解释1.引言1.1 概述超滤膜是一种应用广泛的膜分离技术，通过其独特的孔隙结构，在不同大小的分子和颗粒之间实现选择性分离和过滤。
超滤膜孔隙率作为评价膜性能的重要指标，对膜的分离效果和透水性能起着至关重要的作用。
超滤膜孔隙率是指单位时间内通过膜孔隙的体积占总膜面积的比例。
一般来说，孔隙率越高，膜的透水性能越好，分离效果也越佳。
孔隙率的大小直接影响着膜的通透性和分离效果，因此对于超滤膜的研究和应用具有重要意义。
超滤膜孔隙率的影响因素较为复杂，包括膜材料的选择、膜的制备工艺、膜孔结构等。
首先，膜材料的选择决定了膜的孔隙结构和分子筛选性能，如聚酯、聚丙烯等不同材料的超滤膜其孔隙率和分离效果存在差异。
其次，膜的制备工艺对孔隙率也有较大影响，例如膜的厚度、孔隙大小的调控等都会对膜的孔隙率产生影响。
此外，膜孔结构也是影响膜孔隙率的重要因素，如孔隙的分布、形态等。
总之，超滤膜孔隙率作为评价膜性能的重要指标，在超滤膜的研究和应用中具有重要作用。
深入研究超滤膜孔隙率的影响因素，对于提高超滤膜的分离效果和透水性能，推动超滤膜技术的发展具有重要意义。
在未来的研究中，还需要进一步探索和优化超滤膜孔隙率的调控方法，以实现更高效、稳定和可控的超滤膜应用。
1.2文章结构1.2 文章结构本文将按照以下顺序讨论超滤膜孔隙率的相关内容：第一部分将介绍超滤膜的定义和原理。
我们将详细解释超滤膜的概念以及其在不同领域中的应用。
此外，我们还将探讨超滤膜与其他膜分离技术的比较，并讨论其在水处理、生物医药等领域的应用案例。
第二部分将重点探讨超滤膜孔隙率的影响因素。
我们将介绍超滤膜孔隙率的定义和测量方法，并分析影响超滤膜孔隙率的物理、化学和结构性因素。
此外，我们还将探讨不同孔隙率对超滤膜分离性能的影响，并结合实验结果进行具体案例分析。
最后，在结论部分，我们将总结超滤膜孔隙率的重要性和研究现状。
我们将强调超滤膜孔隙率对膜分离性能的重要影响，并展望未来超滤膜孔隙率研究的发展方向。
aao模板的孔隙率
aao模板的孔隙率孔隙率是衡量土壤、岩石或其他材料中孔隙空间占总体积的比例。
在AAO（阿尔伯尼铝酸盐）模板中，孔隙率是一个重要的参数，决定了材料的孔隙结构和性能。
本文将介绍AAO模板的孔隙率的定义、计算方法和影响因素。
一、孔隙率的定义孔隙率（Porosity）是指材料中有效孔隙空间的体积与总体积之比。
一般用百分数表示，公式如下：孔隙率（%）=（孔隙空间的体积／总体积）× 100％二、孔隙率的计算方法在AAO模板中，可以通过测量孔隙空间的体积和总体积来计算孔隙率。
下面介绍两种常用的计算方法。
1. 直接测量法直接测量法是通过实验手段直接测量孔隙空间的体积和总体积。
首先，将AAO模板样品放入一个已知容积的容器中，并记录容器容积。
然后，将容器连同样品放入溶液中，使溶液完全填充孔隙空间。
最后，从容器中取出样品，将样品和残余溶液分离，并分别测量它们的体积。
根据测量结果，可以得到孔隙空间的体积和总体积，从而计算出孔隙率。
2. 理论计算法理论计算法是通过AAO模板的几何结构参数和物理性质来计算孔隙率。
首先，可以根据AAO模板的孔隙直径或孔隙间距、孔隙数目等参数，计算出孔隙空间的体积。
然后，根据AAO模板的几何外形尺寸，计算出总体积。
最后，根据上述公式，计算出孔隙率。
三、孔隙率的影响因素AAO模板的孔隙率受多种因素的影响，下面介绍几个主要因素。
1. AAO模板的制备方法：不同的AAO制备方法会影响孔隙结构的形成和分布，从而影响孔隙率。
2. AAO模板的孔隙直径：孔隙直径是决定AAO模板孔隙率的重要因素之一。
孔隙直径的大小直接影响AAO模板的孔隙空间体积。
3. AAO模板的厚度：AAO模板的厚度决定了孔隙结构的纵向延展性，从而影响孔隙率。
4. AAO模板的物理性质：AAO模板的材料物理性质，如表面形态、密度等，也会对孔隙率产生影响。
四、总结本文介绍了AAO模板的孔隙率的定义、计算方法和影响因素。
孔隙率是AAO模板设计和制备过程中的重要参数，对于材料的孔隙结构和性能具有重要意义。
环氧树脂碳纤维复合材料孔隙率
环氧树脂碳纤维复合材料孔隙率你知道环氧树脂碳纤维复合材料吗？听起来像个高大上的名词，是吧？但其实它是目前在航空航天、汽车、运动器材等领域非常重要的材料。
简单来说，它是由环氧树脂和碳纤维这两种材料组合而成的复合材料。
环氧树脂就像个强力胶，粘住碳纤维，而碳纤维则为材料提供强度和刚性。
两者一结合，简直就像“铁打的身板加上一层软绵绵的保护膜”，看似轻便，但结实到让人叹为观止。
不过，要说的重点是，咱今天聊的不是这些看得见的强度和韧性，而是它的一项“隐秘”属性——孔隙率。
孔隙率，这个名词听起来是不是有点抽象？别担心，我来给你解释一下。
打个比方，想象你在吃一个松饼。
松饼表面看着挺紧实，但你一掰开，哎哟，里面满是小孔，空气穿插其间，松松的。
这些小孔，显然不是什么好东西，它们让松饼没那么扎实。
对于环氧树脂碳纤维复合材料来说，孔隙率就相当于是这些松饼里的小孔。
它们是制造过程中形成的空气缝隙或者微小空洞，看不见摸不着，却能大大影响复合材料的质量、性能和成本。
孔隙率的高低直接决定了复合材料的强度和耐久性。
高孔隙率就意味着材料中有太多的空隙，结果就是“空有其表”，强度和耐久性都大打折扣。
比如说，如果咱们把环氧树脂碳纤维复合材料比作一个“硬汉”，那高孔隙率就像他肚子里藏着好多“虚弱的空洞”，在压力面前不堪一击。
而低孔隙率，情况就好得多，材料紧密，整体结构更为坚固，拿得住大风大浪。
换句话说，低孔隙率就像一个肌肉男，身体里没有多余的空隙，纯粹是强悍的“肌肉组织”，每一寸都是实打实的力量。
再说了，这个孔隙率到底有多重要呢？举个简单的例子，如果你打算用环氧树脂碳纤维复合材料做飞机零件，那孔隙率可是个不得不注意的指标。
如果孔隙率过高，飞机零件的强度不够，可能会导致飞机的稳定性差，甚至发生安全隐患。
你想，飞在空中的飞机万一掉下来，谁负责？所以，控制孔隙率是制造复合材料时的一个重要环节。
只有在孔隙率合适的情况下，复合材料才能在保持轻便的同时，保持足够的强度。
多孔膜孔隙率计算 锌负极
多孔膜孔隙率计算锌负极
计算多孔膜孔隙率是确定多孔材料中空隙所占比例的重要方法，对于锌负极材料也是一样。
孔隙率的计算公式为：
孔隙率(%) = (1-密度/骨架密度) × 100%。
其中，密度是多孔材料的实际密度，骨架密度是多孔材料去除
孔隙后的密度。
对于锌负极材料，首先需要确定其实际密度和骨架密度。
实际
密度可以通过实验测量获得，而骨架密度可以通过去除孔隙后的质
量和体积计算得出。
在实际操作中，首先需要获取锌负极材料的样品，然后测量其
质量和体积，计算得出实际密度。
接下来，需要将样品加热以去除
孔隙中的气体，然后再次测量其质量和体积，通过计算得出骨架密度。
将实际密度和骨架密度代入上述的孔隙率计算公式中，即可得
到锌负极材料的孔隙率。
需要注意的是，以上方法是一种常规的计算孔隙率的方式，对于不同形态和结构的多孔材料可能会有所不同，因此在具体操作时需要结合实际情况选择合适的方法进行计算。
同时，实验操作中需要注意安全，确保操作规范，以获得准确可靠的结果。
半导体电镀镍孔隙率和附着力 解释说明
半导体电镀镍孔隙率和附着力解释说明1. 引言1.1 概述在半导体工业中，电镀镍技术被广泛应用于阻隔层和封装材料的制备过程中。
电镀镍薄膜的孔隙率和附着力是评估其性能和质量的重要指标。
孔隙率反映了薄膜内部存在的微小空洞或孔隙的百分比，而附着力则衡量了薄膜与基底之间的结合力强度。
1.2 文章结构本文将首先介绍半导体电镀镍工艺及其概述。
然后，我们将探讨影响孔隙率形成及变化的因素，并介绍主要用于测量孔隙率的方法和技术。
接下来，我们将讨论附着力在半导体电镀镍中的重要性，并分析影响附着力强度的因素。
最后，通过实验设计与结果分析来验证我们所述理论，并得出结论。
1.3 目的本文旨在深入探讨半导体电镀镍工艺中的两个关键参数：孔隙率和附着力。
通过研究影响这些参数形成与变化的因素以及可以提高其性能的方法和技术，我们希望为半导体电镀镍工艺的优化提供有益的指导和理论支持。
此外，通过实验与结果分析，我们将验证已有研究成果并得出结论，为实际生产应用提供参考依据。
2. 半导体电镀镍孔隙率2.1 电镀工艺概述半导体电镀镍是一种常用的表面处理方法，用于改善材料的耐腐蚀性和硬度。
在电镀处理过程中，通过在半导体表面沉积一层金属镍可以增强其性能。
然而，在电镀过程中，会产生一些微小的气泡或空洞，这些空洞被称为孔隙。
孔隙率是衡量电镀表面质量的重要指标之一。
2.2 影响孔隙率的因素孔隙率受到多种因素的影响。
首先是电解液的组成和浓度，不同的配方和浓度会对产生的气泡数量和大小产生影响。
其次是电镀工艺参数，例如温度、电流密度和时间等，这些参数会直接影响到气泡生成和扩散的速率。
此外，半导体表面的准备工作也对孔隙率有影响，表面清洁度和平整度都会对气泡形成产生影响。
2.3 测量方法和技术目前常用来测量半导体电镀镍孔隙率的方法主要有两种：视觉检测和金属液体渗透法。
视觉检测是一种简单直观的方法，通过使用显微镜或扫描电子显微镜（SEM）对电镀表面进行观察，并对孔隙数量和大小进行统计。
膜孔隙率的几种测试方法
膜孔隙率的几种测试方法膜孔隙率的几种常用测试方法在薄膜、中空纤维膜等膜材料的应用与研究中，孔隙率是一项常用的重要指标。
孔隙率一般被定义为多孔膜中，孔隙的体积占膜的表观体积的百分数，即：ε=V 孔/V 膜外观。
孔隙是流体的输送通道，这里的“孔隙”准确的说应该指“通孔孔隙”。
通常研究人员希望采用此参数来评价膜的过滤性能、渗透性能和分离能力。
但由于定义以及测试方法限制等原因，造成目前大家经常看到的和并被普遍应用的“孔隙率”这个参数中的“孔隙”，并非指的是“通孔孔隙”，所以，这种定义的孔隙率，与膜的过滤性能、渗透性能、分离能力并不构成正相关性。
也就是说，孔隙率大的，过滤性能并不一定好；渗透率为零，孔隙率不一定为零。
对于泡压法原理的贝士德仪器膜孔径分析仪，如果膜上的孔非理想的圆柱形孔，其实是不能用来分析孔隙率的，因为该原理的仪器测试出来的孔径分布是通孔孔喉的尺寸信息。
用通孔孔喉尺寸计算得到孔面积，从而依据ε=V 孔/V 膜外观=S 孔/S 膜外观来计算出的孔隙率，这个值在实际中会远小于目前常用方法所得到的孔隙率。
只有当该膜的孔为理想的圆柱孔时，即孔喉和孔口的尺寸相同且无其它凸凹、缝隙结构时，由通孔孔喉尺寸得到的孔隙率才与目前常用方法得到的孔隙率接近（这种情况在实际中几乎不存在）。
下面列举膜孔隙率的几个常用测试方法：方法一：称重法（湿法、浸液法）原理：根据膜浸湿某种合适液体（如水等）的前后重量变化，来确定该膜的孔隙体积V 孔；该膜的骨架体积V 膜骨架可以通过膜原材料密度和干膜重量获得；则该膜的孔隙率：ε=V 孔/V 膜外观=V 孔/(V 孔＋V 膜骨架)方法二：密度法（干法、体积法）原理：见如下公式推导，所以，只需要膜原材料的密度ρ膜材料和膜的表观密度ρ膜表观，就可计算得到孔隙率ε。
其中表观密度ρ膜表观可由外观体积和质量获得。
ε=V 孔/V 膜外观=(V 膜外观－V 膜骨架)/V 膜外观＝（ρ膜表观－ρ膜材料）/ρ膜表观方法三：气体吸附法原理：根据低温氮吸附获得孔体积，从而得到孔隙率。
滤膜孔隙率
滤膜孔隙率
滤膜孔隙率是指滤膜表面上所有孔隙体积与滤膜总体积之间的比例。
它表示滤膜中孔隙的占据空间的程度，是一个用于描述滤膜孔隙性质的指标。
滤膜孔隙率可以通过以下公式计算：
孔隙率（%）= （孔隙体积 / 总体积） × 100
其中，孔隙体积是指在滤膜中所有孔隙所占据的体积，而总体积是指滤膜的整体体积。
滤膜孔隙率的值通常在0到100之间，表示滤膜中孔隙体积的相对比例。
较高的孔隙率意味着滤膜中孔隙占据的位置比较多，提供了较大的通道供过滤物质通过。
而较低的孔隙率表示滤膜中的孔隙相对较少，可能具有较小的孔隙或更紧密的结构，从而限制了过滤物质的通过。
滤膜孔隙率对于滤膜的筛选效率、通透性和选择性等性能具有重要影响。
不同的应用要求不同的孔隙率，因此在设计和选择滤膜时，需要考虑到滤膜的孔隙率以及滤膜材料的选取，以满足具体的过滤需求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
膜孔隙率的几种常用测试方法
在薄膜、中空纤维膜等膜材料的应用与研究中，孔隙率是一项常用的重要指标。
孔隙率一般被定义为多孔膜中，孔隙的体积占膜的表观体积的百分数，即：ε=V 孔/V 膜外观。
孔隙是流体的输送通道，这里的“孔隙”准确的说应该指“通孔孔隙”。
通常研究人员希望采用此参数来评价膜的过滤性能、渗透性能和分离能力。
但由于定义以及测试方法限制等原因，造成目前大家经常看到的和并被普遍应用的“孔隙率”这个参数中的“孔隙”，并非指的是“通孔孔隙”，所以，这种定义的孔隙率，与膜的过滤性能、渗透性能、分离能力并不构成正相关性。
也就是说，孔隙率大的，过滤性能并不一定好；渗透率为零，孔隙率不一定为零。
对于泡压法原理的贝士德仪器膜孔径分析仪，如果膜上的孔非理想的圆柱形孔，其实是不能用来分析孔隙率的，因为该原理的仪器测试出来的孔径分布是通孔孔喉的尺寸信息。
用通孔孔喉尺寸计算得到孔面积，从而依据ε=V 孔/V 膜外观=S 孔/S 膜外观来计算出的孔隙率，这个值在实际中会远小于目前常用方法所
得到的孔隙率。
只有当该膜的孔为理想的圆柱孔时，即孔喉和孔口的尺寸相同且无其它凸凹、缝隙结构时，由通孔孔喉尺寸得到的孔隙率才与目前常用方法得到的孔隙率接近（这种情况在实际中几乎不存在）。
下面列举膜孔隙率的几个常用测试方法：
方法一：称重法（湿法、浸液法）
原理：根据膜浸湿某种合适液体（如水等）的前后重量变化，来确定该膜的孔隙体积V 孔；该膜的骨架
体积V 膜骨架可以通过膜原材料密度和干膜重量获得；则该膜的孔隙率：
ε=V 孔/V 膜外观=V 孔/(V 孔＋V 膜骨架)
方法二：密度法（干法、体积法）
原理：见如下公式推导，所以，只需要膜原材料的密度ρ膜材料和膜的表观密度ρ膜表观，就可计算得到孔
隙率ε。
其中表观密度ρ膜表观可由外观体积和质量获得。
ε=V 孔/V 膜外观=(V 膜外观－V 膜骨架)/V 膜外观＝（ρ膜表观－ρ膜材料）/ρ膜表观
方法三：气体吸附法
原理：根据低温氮吸附获得孔体积，从而得到孔隙率。
该方法只能获得200nm 以下尺寸孔结构的孔体积，无法表征200nm 以上孔的信息，对于大量滤膜不适用。
方法四：压汞法
原理：根据压汞法原理，利用压力将汞压入膜的各种结构的“孔隙”中，根据注入汞的压力、体积来获得膜的孔隙体积及尺寸数据；该方法的缺点是将汞压入微孔需要的压力较大，该方法更适合于分析刚性材料，对于大多数膜材料为弹性材料，在注入汞的过程中容易发生变形或“塌陷”，从而产生较大误差。
3H-2000PB 贝士德仪器泡压法滤膜孔径分析仪，其基本原理为气液排驱技术（泡压法）：给膜两侧施加压力差，克服膜孔道内的浸润液的表面张力，驱动浸润液通过孔道，依此获得膜类材料的通孔孔喉的孔径数据，同时该方法也是ASTM 薄膜测定的标准方法。
以上四种膜孔隙率的常用测试方法，所获得孔隙率数据中的“孔隙”都不是“通孔孔隙”，更不是“通孔孔喉孔隙”；若不是“通孔孔隙”，那么，这个“孔隙率”就无法达到研究人员所希望的评价过滤性能、渗透性能和分离能力的目的。
举例说明：A 膜通孔为零，表面“凸凹、闭孔、盲孔”等结构形成的孔隙率为40%；B 膜孔隙率为20%且有通孔；那么，我们并不能依据该孔隙率数据对该两种膜的过滤性能做出比较。
这点在研究和应用中是需要注意。
