室内设计cad制图标准
CAD建筑室内设计制图规范和技巧

CAD建筑室内设计制图规范和技巧CAD(计算机辅助设计)是现代建筑设计领域最常用的工具之一、使用CAD软件进行建筑室内设计制图可以提高效率、准确性和可视化效果。
在进行CAD建筑室内设计制图时,有一些规范和技巧是需要遵循的。
一、CAD建筑室内设计制图规范:1.统一标准:建筑室内设计团队应该制定统一的CAD标准,包括图层设置、尺寸标注、文字字体大小等。
统一的标准可以提高团队协作的效率和图纸的一致性。
2.统一图层设置:在CAD软件中,将不同元素设置在不同的图层上可以更方便地对其进行修改和管理。
比如,将墙体、家具、装饰物等分别设置在不同的图层上。
另外,图层的命名要尽量简洁明了,方便查找和识别。
3.尺寸标注:建筑室内设计制图中,尺寸标注是非常重要的一步,它直接影响着设计的准确性。
尺寸标注应该明确清晰,比如标注墙体的长度、门窗的宽度等。
另外,尺寸标注的文字大小和字体要与整个图纸保持一致。
4.图纸纲要:在大型建筑项目中,建议使用图纸纲要来管理和组织CAD图纸。
图纸纲要应该包括项目名称、图纸编号、图纸名称、图纸比例等重要信息,方便管理和查找。
5.图纸比例:在CAD建筑室内设计制图中,推荐使用1:50或1:100的比例。
这种比例可以保证设计细节的清晰性,同时又不会导致图纸过大。
二、CAD建筑室内设计制图技巧:1.使用图块功能:将常用的家具、装饰物等元素制作成图块,能够节省绘制时间,并且可以保持设计的一致性。
在需要使用这些元素时,只需将相应的图块插入到图纸中即可。
2.引入参考图:在CAD建筑室内设计制图中,引入参考图是一种常见的技巧。
通过将现有的平面图或图片导入CAD中,可以更方便地进行设计定位和构思。
5.使用打印样式表:在打印图纸之前,建议使用打印样式表来调整图纸的打印效果。
打印样式表能够控制线型、颜色、填充等参数,以确保打印图纸的质量和可读性。
总结起来,CAD建筑室内设计制图规范和技巧对于提高设计效率和准确性非常重要。
室内设计cad制图规范

室内设计cad制图规范在室内设计领域,cad制图已经成为了必须的技能之一。
通过cad制图软件,室内设计师能够非常精准地完成各种图纸的绘制,如平面图、立面图、剖面图、电气图、水暖图等等。
而在进行cad 制图的时候,需要遵循一定的规范,才能保证绘制出来的图纸具有良好的可读性和可操作性。
下面就来了解一下室内设计cad制图的规范。
1. 尺寸标注规范在进行平面图的绘制时,尺寸标注是必不可少的一个环节。
因为尺寸标注可以让使用者很快地了解到物品的具体尺寸,从而更好地进行设计。
在进行尺寸标注时,需要注意一下几点:1)尺寸标注不要过于密集。
2)标注尺寸的时候,要按照一定的方法进行排序。
3)尽量避免交叉标注。
4)标注字体的大小、颜色、字型要有一定的规范。
2. 图框标注规范在进行cad绘制时,图框也是一个非常重要的元素。
图框可以让使用者了解到图纸的具体信息、比例尺、日期、制图人员等等,从而更好地进行操作。
在进行图框绘制时,需要注意一下几点:1)图框的比例要与绘图的实际大小相符。
2)标注的位置要合理,不要挤占绘图区域。
3)标注内容要简洁、明了。
3. 电气符号标准在进行电气图纸绘制时,需要使用到一些电气符号,如电灯、插座、开关等。
这些符号必须清晰、准确地表达出来,从而方便使用者查看、理解。
在进行电气符号绘制时,需要注意一下几点:1)电气符号的大小、颜色、形状要有一定的规范。
2)符号的位置要合理、有序。
3)标注电气符号时,需注明其类型、安装位置、数量等信息。
4. 剖面图标准在进行室内设计时,剖面图也是非常必要的一个环节。
剖面图可以让使用者更好地了解到物品的具体构造、各种材质、高度、距离等信息,从而更好地进行设计。
在进行剖面图绘制时,需要注意以下几点:1)剖面图绘制要有层次、有序。
2)标注有关各种材料、颜色、质地等信息。
3)标注高度、距离等尺寸信息。
以上就是室内设计cad制图规范的一些基本内容。
在进行cad 制图时,需要特别注意这些规范,从而保证绘制出来的图纸具有良好的可读性和可操作性。
《室内设计AutoCAD制图》课程标准

《室内设计AutoCAD制图》课程标准1.课程说明《室内设计AutoCAD制图》课程标准课程编码〔 38244 〕承担单位〔美术学院〕制定〔〕制定日期〔2022年10月25日〕审核〔专业指导委员会〕审核日期〔2022年10月26日〕批准〔〕批准日期〔2022年10月29日〕(1)课程性质:本门课程是室内艺术设计类专业的的学生必须掌握的一门核心课,是专业必修课程。
(2)课程任务:主要针对室内装饰施工图、房屋建筑施工图及家具设计图等岗位开设,主要任务是培养学生在室内设计施工图,建筑制图、家具制图等岗位的绘制室内设计施工图、平面图、家具设计、土木、机械、水利等方面室内设计的绘图能力、读图能力和实践操作能力,要求学生掌握软件的基本操作技能和综合运用各项功能解决实际问题方面的基本技能。
(3)课程衔接:在课程设置上,前导课程有设计基础、设计速写、空间创意表现、室内设计制图基础,后续课程有室内设计原理与设计要素、设计透视学、室内装饰工程规程和质量验收(室内) 室内手绘快速表现效果图3Dmax\vray效果图表现居住空间设计公共室内空间设计装饰材料与施工工艺室内工程概预算(室内) 。
2.学习目标室内设计AutoCAD制图,使学生熟练掌握建筑图形的绘制方法和操作技巧,培养出既能掌握软件的基本操作技能,又能综合运用各项功能解决实际问题,设计制作出标准的建筑图形的专门人才。
本课程是室内专业学生的一门实践性较强的技术专业课,是培养室内工程技术应用型人才的知识结构和能力结构的重要组成部分。
通过本课程的学习,掌握AutoCAD基本命令和灵活运用能力;培养空间想象能力和一定的分析与表达能力;培养使用计算机设备与AutoCAD软件绘制建筑图样的能力。
通过本课程的学习,实现以下目标的专业必修课程;知识目标:通过cad基础知识的学习,掌握基础操作、掌握软件功能的同时,应用软件进行建筑制图,制作出标准的建筑图、能力目标:让学生逐步地具有一定的cad基本操作技能,综合运用各项功能解决实际问题,灵活快捷的制作出精确的建筑图形、素质目标:在整个教学过程中,通过对不同建筑图形的分析,运用启发、引导和实践的方式,训练学生的独立分析和绘制能力,以市场行业需求为导向,培养学生德智体美劳全面发展。
CAD施工图制图标准

CAD施工图制图标准在建筑设计、室内设计、机械设计等众多领域中,CAD 施工图是将设计理念转化为实际施工的重要依据。
一套清晰、准确、规范的CAD 施工图,不仅能够提高施工效率,保证施工质量,还能减少施工过程中的误解和错误。
为了确保 CAD 施工图的质量和可读性,制定一套统一的制图标准是至关重要的。
一、图纸幅面与格式1、图纸幅面根据实际需要,CAD 施工图通常采用 A0、A1、A2、A3、A4 等标准幅面。
A0 幅面尺寸为 841mm×1189mm,A1 为 594mm×841mm,A2 为 420mm×594mm,A3 为 297mm×420mm,A4 为 210mm×297mm。
2、图框格式图框分为横式和立式两种,应根据图纸的实际使用方向选择。
在图框的周边,应预留足够的装订边,一般为 25mm。
3、标题栏标题栏应位于图纸的右下角,包含项目名称、图纸名称、比例、绘图日期、绘图人员等信息。
二、图层设置1、图层分类根据不同的图形元素,将图层分为建筑结构、家具布置、电气线路、给排水管道等。
每个图层应具有明确的名称和属性,以便于管理和编辑。
2、图层颜色为了提高图纸的可读性,不同的图层应采用不同的颜色。
例如,建筑结构层可以使用白色或灰色,家具布置层可以使用黄色,电气线路层可以使用红色等。
3、图层线型根据图形元素的性质,选择合适的线型。
如实线、虚线、点划线等,并设置相应的线宽。
三、字体与标注1、字体图纸中的文字应使用标准的字体,如宋体、黑体等。
字体大小应根据图纸的比例和内容的重要性进行选择,一般标注文字的高度为 3mm左右,说明文字的高度为 5mm 左右。
2、标注样式标注应包括尺寸标注、文字标注和符号标注等。
尺寸标注应清晰、准确,标注线的箭头应大小适中,尺寸数字应位于标注线的上方或中间。
文字标注应简洁明了,表达清晰。
符号标注应符合相关的标准和规范。
四、图形比例1、常用比例根据实际情况,选择合适的比例,如 1:50、1:100、1:200 等。
CAD室内设计施工图标准资料

CAD室内设计施工图标准1、线型颜色设定及用途(按打印时从粗到细排列)A、红色(色号为1):立、剖面上的水平线,剖切符号上的剖切短线。
B、品红色(色号为6):仅用于图名上的水平线及圆圈。
C、黄色(色号为2):平面上的墙线,立面上的柱线,剖面上的墙线及柱线。
D、湖蓝色(色号为4):物体的轮廓线,剖面上剖切到的线,稍粗一些的线。
E、白色(色号为7):各种文字,平面上的窗线,以及各种一般粗细的线。
G、绿色(色号为3):剖断线,尺寸标注上的尺寸线、尺寸界线、起止符号,大样引出的圆圈及弧线,较为密集的线,最细的线。
2、图层设置及图层内容(按附带图框中的图层显示顺序)3、文字标注高度、字型的设置4、尺寸标注及文字注释形式的设置•材料标注在一般在图面右侧或上侧(对于剖面图或大样图中可以美观为准不加以要求)尺寸标注在图面左侧或下侧(一般标注为三段式,标不下或内容较少的情况下可标注为两段式)TEXT)标注格式(文字标注格式5、线型设置A、中轴线CenterB、暗藏日光灯带DashedC、不可见的物体结构线DashedD、门窗开启线CenterE、木纹线不锈钢钛金等Dot6、常用材料标注举例(文字说明不要重复标注,以能说明图面为准)600x600白色抛光砖地毯满铺羊毛地毯铝扣板吊顶纸面石膏板吊顶纸面石膏板纸面石膏板基层白色乳胶漆9mm夹板18mm夹板18mm夹板龙骨18mm夹板基层樱桃木夹板清漆樱桃木夹板清漆樱桃木实木线条清漆实木线条清漆樱桃木实木踢脚线樱桃木实木成品门踢脚线顶棚线白色混水漆白色乳胶漆木龙骨30x30角钢不锈钢方(圆)管不锈钢角码镜面不锈钢板砂光不锈钢板(方管、圆管)砂光不锈钢板冲直径20孔磨砂玻璃喷砂玻璃钢化磨砂玻璃蚀刻玻璃5mm钢化玻璃5mm清玻璃5mm明镜5mm车边明镜暗藏日光灯带(平、立面)暗藏珠灯带(平、立面)日光灯珠灯银线米黄石材挂贴(干挂)银线米黄石材线条(踢脚线、台面)银线米黄石材白色复合板枫木面层复合板防火板白色防火板枫木纹理防火板白色塑铝板枫木纹理塑铝板射灯筒灯水泥砂浆织物软包银色扪布软包铁艺黑漆铁艺金漆木雕金漆木夹板索色实木板索色广告钉亚克力灯片可丽耐台面8mm钢化磨砂玻璃(车边)花岗石玻璃钢造型镏金7、尺寸标注•尺寸标注一般需要标明:最外总体尺寸中间结构尺寸最内功能尺寸•分尺寸与总体尺寸必须相等,必要时可用EQ表示•第二层标注应以第一层标注的末端为起点,不要重复标注。

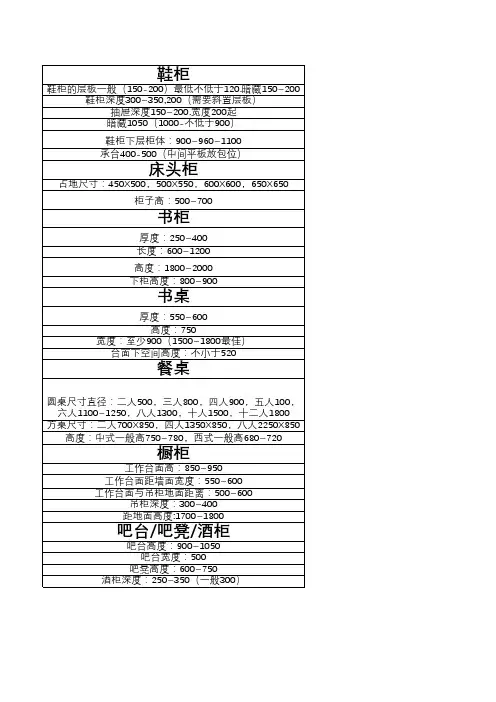

室内设计家具尺寸CAD绘图尺寸标准

餐桌
圆桌尺寸直径:二人500,三人800,四人900,五人 100,六人1100~1250,八人1300,十人1500,十二人 1800 方桌尺寸:二人700X850,四人1350X850,八人2250X850 高度:中式一般高750~780,西式一般高680~720
橱柜
工作台面高:850~950 工作台面距墙面宽度:550~600 工作台面与吊柜地面距离:500~600 吊柜深度:300~400 距地面高度:1700~1800
衣柜
挂短衣服:950~1100~1200 挂长衣服:1250~1400~1700 挂衣杆至顶板距离:40~80 叠放区:350~500 被褥区:400~500 挂裤架:高度600~700,大小80~100 抽屉:宽度400~450~800,厚度150~180 百宝格(放置领带格子抽屉):高度80~100 防潮挡板:80~100 每㎡一个抽屉,功能齐全即可,应甲方要求增加或减少 靠近中间立板的抽屉要偏出30~40以防柜门挡住抽屉不能抽出
床头柜
占地尺寸:450X500,500X550,600X600,650X650 柜子高:500~700
书柜
厚度:250~400 长度:600~1200 高度:1800~2000 下柜高度:800~900
书桌
厚度:550~600 高度:750 宽度:至少900(1500~1800最佳) 台面下空间高度:不小于520
吧台/吧凳/酒柜
吧台高度:0~1050 吧台宽度:500 吧凳高度:600~750 酒柜深度:250~350(一般300)
绘图尺寸标准(单位:mm)
门
入户单门:900~1000 入户子母门:1100~1200 房门800(厚40) 洗手间与杂物间门:700(厚40)
室内cad施工图制图规范

室内cad施工图制图规范随着科技的不断进步和人们对生活品质要求的不断提高,室内设计行业也在不断发展和壮大。
在室内设计的过程中,CAD软件是一个非常重要的工具,CAD软件的使用能够提高室内设计的效率和质量,而对于室内CAD施工图制图规范的掌握则是保证施工图质量的重要手段之一。
第一、图层设置在进行室内CAD施工图的制图过程中,图层设置是非常重要的一个环节。
图层的设置能够起到很好的分类和管理作用,便于后续的编辑、修改和管理。
一般来说,将室内CAD施工图分为不同的图层,如墙体、窗户、家具等,能够起到很好的作用。
第二、标注设置在室内CAD施工图的制图过程中,标注设置也是非常重要的环节。
标注设置能够将室内CAD施工图中的各个部分区分开来,能够起到很好的注明作用,便于施工人员的理解和操作。
标注内容一般包括墙体高度、性质、门洞尺寸、家具尺寸等。
第三、符号设置在室内CAD施工图的制图过程中,符号是非常重要的一部分,而符号设置能够体现出室内CAD施工图的专业性。
符号的设置包括家具、门、窗、厨房、卫生间等,符号的设置不仅要符合设计要求,更要符合居住环境的相关规范要求,使得室内CAD施工图更加真实、准确和专业。
第四、线条设置在室内CAD施工图的制图过程中,线条设置也是非常重要的一部分。
线条的细节和设置能够体现出室内CAD施工图的专业性和美观度。
线条设置包括线条的颜色、线宽、线型、弧度等,在线条设置的过程中,要注重线条的边界和交汇点,保证线条的连贯性。
第五、尺度设置在室内CAD施工图的制图过程中,尺度的设置是非常重要的。
不同的尺度可以体现不同的细节和深度,不同的尺度能够清晰地显示出室内CAD施工图中的不同部分,能够使人更加清楚地了解到各个部分的关系和特点。
在尺度设置的过程中,要注重尺度的合理性和设计的需要,保证尺度的准确性和可读性。
总之,室内CAD施工图制图规范的掌握不仅能够提高室内设计的效率和质量,更能够提高室内设计师的专业水准和综合素质。
《CAD制图》课程标准

《CAD制图》课程标准一、适用对象全日制中等职业学校艺术设计与制作专业二年级学生二、适用专业全日制中等职业学校艺术设计与制作专业三、课程性质本课程是艺术设计与制作专业空间设计方向的专业方向课程。
本课程是依据艺术设计与制作专业人才培养目标和相关职业岗位的能力要求而设置的,对本专业所面向的室内设计师所需要的知识、技能、和素质目标的达成起支撑作用。
在课程设置上,前导课程有《3DmaX基础应用》,后续课程有《毕业设计》。
四、课程目标总体目标掌握AUtOCAD软件的使用方法和技巧。
通过课程的学习,使学生掌握通过CAD软件进行原始户型框架绘制、墙体改造、平面布置图绘制、水电图绘制、空间立面图绘制、定制家居绘制等基本操作知识和技能,在今后的实际设计中熟练使用CAD o1.知识目标训练学生对CAD制图的标准把握、制图规范及室内设计相关领域和作业流程,领悟CAD的制图精髓,掌握CAD的规范和标准,。
2.技能目标能准确阅读分析施工图纸和操作CAD软件进行室内设计相关图纸绘制,并能在打印机或绘图仪出图。
3.素质养成目标通过CAD绘图的课程学习,培养学生独立分析问题,解决问题的能力,养成实事求是的习惯和创新精神。
4.证书目标1+X室内设计职业技能等级证书(初级)五、参考学时与学分L学时72学时,计划18周,周学时42.学分4学分六、设计思路依据对室内设计相关行业企业的调研,参照室内设计职业技能等级证书的职业技能鉴定规范,建筑室内装饰装修制图标准和房屋建筑室内装饰装修制图标准,兼顾室内设计企业岗位就业群需要。
主要面向室内设计相关领域,根据作业流程的规定,对充实项目调研、测量、设计绘图,资料管理、客户服务、设计探讨、设计服务等环节的辅助设计等,通过制定室内设计岗位的典型工作任务,以职业能力培养为主线组织教学内容,加强实践教学环节,增加实践学时,对接工作岗位相应内容,以提高学生的CAD绘图实践能力。
七、课程内容与教学要求能够熟练使用iPad、产品手册等设计师基本工具,会使用设计师的基本工具(测距仪、卷尺、效果展示工具、量尺本、工具包等)。
cad室内设计制图规范

cad室内设计制图规范CAD室内设计制图规范CAD(Computer-Aided Design)室内设计制图是现代室内设计师必备的技术工具之一,它提供了一种快速、准确、高效和可视化的设计方式。
为了确保CAD室内设计制图质量,提高设计效率,我们需要遵守一系列制图规范。
1.图纸尺寸和比例CAD室内设计制图的图纸尺寸应根据具体设计任务和输出要求进行选择,可以采用常见的A3、A2、A1等标准尺寸。
图纸的比例一般为1:50或1:100,但根据具体情况可以适当调整。
2.图层设置在CAD软件中,应根据设计要素的不同设置不同的图层。
常见的图层包括墙体、家具、电器、窗帘、标注等。
每个图层应有明确的名称,方便后续编辑和管理。
3.线型和线宽CAD室内设计制图中,墙体一般使用实线,家具和电器使用虚线,窗帘使用点线。
线宽也应根据具体情况选择,例如墙体线宽一般为0.5mm,家具线宽一般为0.3mm。
4.文字和标注文字和标注应清晰易读,字体一般选用宋体或仿宋。
文字和标注的大小根据图纸比例确定,一般为2mm至5mm。
标注包括平面图标注、尺寸标注、符号标注等,应准确表达设计意图和要求。
5.图块和符号图块是CAD室内设计制图中的重要组成部分,它用于表示家具、电器、门窗、固定装置等具体元素。
应组织好图块的库文件,方便后续的复用和编辑。
6.投影方式CAD室内设计制图中,一般使用两种投影方式:平面投影和立体投影。
平面投影主要用于绘制平面布局图和家具布置图,立体投影主要用于绘制透视图。
7.图例和比例尺每张图纸上都应有图例和比例尺,图例用于解释图纸上的符号和标注,比例尺用于表示图纸上实际尺寸和比例关系。
8.图纸命名和编号每张图纸都应有明确的命名和编号,方便查找和管理。
命名应简洁明了,编号可以按照设计阶段、楼层、功能等进行设置。
9.图纸格式和输出CAD室内设计制图应按照标准格式输出,如PDF、DWG等。
输出图纸前应进行检查,确保图纸的准确性、完整性和可读性。
CAD室内设计制图规范

比例尺
标注
节点详图的比例尺应根据实际情况选择, 通常采用较大的比例尺以便更好地展示细 节。
节点详图上应标注各部位的材料、尺寸、 连接方式和工艺要求。
视图
材料和工艺
节点详图应选择合适的视图角度,以便更 好地展示细节和层次关系。
节点详图上应标注材料的材质、颜色及质 感,并说明施工工艺要求,以便施工时准 确还原设计效果。
文字标注的规范
字体选择
选择清晰易读的字体,常 用的有宋体、黑体等。
文字大小
根据标注内容的重要程度 选择合适的文字大小。
文字颜色
根据设计需要选择合适的 文字颜色,以提高标注的 可读性和美观度。
尺寸标注的规范
尺寸线长度
尺寸线的长度应与标注的长度成比例,不宜过长或过短。
尺寸数字精度
尺寸数字应精确到小数点后两位,特殊情况下可以精确到小数点后 三位。
特殊工艺说明
对于设计中的特殊工艺要求,应在图纸上详细说明施工方法和注意事项,确保 施工质量和效果。
图纸修改和完善的规范
修改记录
对于图纸的修改,应做好详细记录,包括修改时间、修改内容、修改原因等信息 ,以便追溯和审查。
完善标准
图纸完善应有统一的标准和规范,如字体、线型、标注等应保持一致,确保图纸 的专业性和规范性。
常见错误类型
01
列举常见的CAD制图错误,如线段不闭合、尺寸标注不准确、
图层管理混乱等。
错误原因分析
02
深入分析这些错误产生的原因,如操作不规范、缺乏经验等。
纠正方法
03
提出针对这些错误的纠正方法,如加强操作规范、提高绘图技
能等。
制图优化的案例分析
01
优秀图纸特征
cad设计制图规范

cad设计制图规范篇一:制图规范 CAD图纸规范要求一、总则室内设计专业制图规则,为了保证制图质量,提高制图效率,做到图面清晰、简明,符合设计、施工、存档的要求,适应工程建设的需要,制定本标准。
本标准为形成设计绘图表达的风格的统一,不提倡个人绘图表达风格。
施工图制图的表达应清晰、完整、统一。
二、制图1.文件内容说明:要求:绘制单位为毫米,不保留小数;要求所有图面的表达方式均保持一致。
2.图纸表现说明:图面多少可根据图面内容的丰富程度来确定,以A3打印出来层次分明又不稀疏为原则。
3.注意事项:插入图中的图块不要炸开,如需调整,在调整完毕后,应重新定义为图块;填充禁止炸开。
注意剖视方向,索引符号指示方向应与剖视方向一致。
平面图中索引立面序号时,以图面上方为起始,用数字按顺时针方向排序,同层不同空间的立面序号以连续数字表示,如 01 02 03 04 05 06……同一幅图中,索引序号不得重复。
文件完成后,必须将多余图块及设置清除,确保文件空间为最小。
检查图纸应按以下步骤进行①画面内容②尺寸标注③文本标注④图标图名⑤整体排版图面与图框内框竖线之间应留一定的距离。
确保画面均衡、美观、各视图间应按照对应的原则排版。
4.尺寸标注说明:最外总体尺寸;中间结构尺寸;最内功能尺寸。
等分尺寸与总体尺寸必须相等,必要时可用EQ表示。
所有标准应在图纸空间视口内以1-1的标注样式标注,必要时可以在图纸空间内标注,不要重复标注。
门缝、抽屉缝、搁板厚度等细节不需要标注。
尺寸标注严禁炸开;严禁小数点。
5.填充说明:详见《材料填充图例》6.图纸目录编排(图号编号)说明:图纸目录设计说明装饰专业:图纸命名:总平面图——————ZP区域空间平面图———P(天花平面图、墙体定位图、地材铺装图、立面索引图)立面图———————E详图————————D(包含剖面图、大样图)图纸顺序:以楼层从下至上为排序原则;每个楼层图纸依次为:平面布置图→立面索引图→墙体定位图→天花布置图→灯具定位图→地材铺装图→区域平面布置图→区域天花布置图→(区域立面索引图)→立面图→详图。
cad室内设计图层规范

cad室内设计图层规范随着数字技术的不断发展,CAD(计算机辅助设计)已经成为了室内设计的重要工具之一。
在通过CAD进行绘图的过程中,图层的规范化对于绘图的效率与质量都有着非常重要的影响。
下面,我们将从图层的定义、图层的类型、集成图层、打印图层等方面详细探讨CAD室内设计图层规范的问题。
一、图层的定义在CAD绘图中,图层是一个固定的画布,可以将绘图的各个元素按照需要分配在不同的图层上,在完成绘图后,可以对每个图层进行隔离、隐藏或者编辑等操作。
二、图层的类型CAD在绘图的过程中支持许多不同类型的图层,具体包括:1. 外边框图层:一般用于绘制整个绘图的范围,通常情况下会使用虚线、粗实线等线型进行标识。
2. 背景图层:用于绘制绘图的底色,一般使用纯色或渐变。
3. 墙体图层:用于绘制房间的墙体,通常使用一些标准线型进行标识。
4. 地面图层:用于绘制房间的地面与地砖等装饰材料。
5. 顶面图层:用于绘制房间的顶面,可以绘制出吊顶等。
6. 几何图形图层:用于绘制家具、工程构件和装饰品等几何图形。
7. 标注图层:用于绘制文字、标注、标记等图形和文字。
8. 线型图层:用于定义其他各个图层所使用的线型。
三、集成图层在使用CAD进行室内设计的过程中,我们还需要考虑如何进行图层的集成。
通过将不同的图层集成到一个文件中,可以有效地管理大量的绘图信息,并方便针对不同的设计需求进行调整。
同时,集成图层还可以大幅降低文件的数量,提升整个绘图过程的效率。
四、打印图层最后,我们需要考虑如何对绘制的图层进行打印。
在打印的过程中,需要根据实际需要选择合适的图层,以便输出所需的图形。
对于线型较为密集的图层,应该选择较高的灰度值进行打印;而对于颜色较为单调的图层,可以选择较浅的灰度值或者纯黑色进行打印,使得整个图形具有更好的视觉效果。
总之,CAD室内设计图层规范涉及到许多方面,包括图层的定义、类型、集成以及打印等。
在进行室内设计时,必须严格遵守这些规范,以确保绘制出高质量的图形,并提高整个设计过程的效率。
CAD制图规范

CAD制图规范要求一、图框、比例1、制图图框根据图纸大小确定图框大小。
建筑面积及设计图纸比例在图下规定内时,图框与纸型选择如下:(1-1图)2、规划设计建筑图及建筑面积超过5000m2时,采用A0纸型及设计图框。
3、制图比例如下:4、设计总说明、各专业系统图统一使用A3图框,图纸目录或专业区分时统一采用A4图框。
5、图框根据图纸比例或要求,图框缩放以比例大小缩放。
工程设计图纸幅面和图框大小应符合国家标准《电气制图一般规则》的规定,一般宜采用A0、A1、A2、A3、A4加长的图纸幅面。
在保证图面布局紧凑和使用方便的情况下,应选择合适的图纸幅面,使图纸大小适中,与表述对象的规模大小、复杂程度相称。
二、图线1、根据设计专业的不同,设计时根据不同专业设置线形的粗细,具体分布如(2-1图)2、由甲方提供或设计所提供的图纸,根据需要提出相应的建筑框架,框架颜色统一更改为9号或7号(白色)颜色,其余不需要的图层一律删除。
3、设置时,统一采用粗线、中粗线和细线的宽度比率为4:2:1的制图方式。
4、同一张图纸当中设计的线形分为实线、虚线、点划线线及双点划线,一般用图如下:工程设计图中通常只选用两种宽度的图线,粗线宽度为细线宽度的两倍。
对复杂的图也可采用粗、中、细三种线宽,线的宽度按2的倍数依次递增。
图线宽度一般从以下系列中选用:、、、、、毫米。
当需要区分新旧内容时,粗线表示新建、细线表示原有设施、虚线表示规划预留部分。
三、图例、文字说明1、图例根据设计文本及图例集的要求设计各专业点线图;2、图例说明的图框宽度与会签栏的高度比例为2:1的方式制作;3、工程设计图中的文字等应排列整齐、间隔均匀。
其书写位置应根据图面妥善安排,文字多时宜放在图的下面或右侧。
(3-1图)5、图纸设计过程中,如下列情况必须添加索引线说明:1) 敷设管、桥架的规格大小时;2) 当管线穿墙时,注明穿墙空洞;3) 当楼层线缆越层时,注明方向并制作相应的箭头标明上引或下引;4) 当管、或桥架内部敷设多条或多种线缆时,注明线缆数量或规格;5) 当制作细部或安装大样图纸时,注明各各部位的材料名称;6、索引注明文字大小与设计说明文字大小统一,索引线箭头及文字根据标注的大小统一,索引采用箭头及小点为准。
cad室内设计标准尺寸

在CAD室内设计中,以下是一些常用的标准尺寸:
1. 墙面:踢脚板的高度一般为80~200mm,墙裙的高度为800~1500mm,挂镜线的高度为1600~1800mm(画中心距地面高度)。
2. 餐厅:餐桌的高度为750~790mm,餐椅的高度为450~500mm。
圆桌的直径根据人数不同有不同规格,二人500mm、三人800mm、四人900mm、五人1100mm、六人1100~1250mm、八人1300mm、十人1500mm、十二人1800mm。
3. 门:入户门的洞口宽度一般为1000~1200mm,房间门的洞口宽度一般为850~900mm,卫生间门的洞口宽度一般为700~800mm。
门洞与左右侧面墙体距离5-10cm为宜,门不宜紧贴侧面墙体。
请注意,这些尺寸都是常用的参考尺寸,实际设计时应根据房屋结构和个人喜好进行适当调整。
(完整版)《室内设计CAD》课程标准

(完整版)《室内设计CAD》课程标准1. 课程简介该课程旨在培养学生在室内设计CAD领域的基本能力和技巧。
通过研究本课程,学生将掌握使用CAD软件进行室内设计的方法和技巧,能够设计出具有实用性和美观性的室内空间。
2. 课程目标- 了解室内设计CAD的基本概念和原理;- 掌握CAD软件的基本操作;- 研究室内设计CAD的工作流程和常用工具;- 能够使用CAD软件进行室内空间规划和布局;- 熟悉CAD软件中的3D建模和渲染技术;- 培养学生在室内设计CAD领域的创意和设计能力。
3. 课程内容3.1 基础知识- 室内设计CAD的定义和发展历程;- CAD软件的基本原理和应用领域。
3.2 CAD软件操作- CAD软件的安装和配置;- CAD软件的基本界面和工具介绍;- CAD软件中的基本绘图和编辑技巧。
3.3 室内设计CAD工作流程- 室内设计CAD的工作流程和步骤;- 室内空间规划与布局的基本原则;- 室内设计CAD中的尺度和比例问题。
3.4 室内空间设计与布局- 室内空间的功能分析和需求调研;- 室内空间规划和布局的基本要点;- 室内家具和装饰物的选择和摆放。
3.5 三维建模和渲染技术- CAD软件中的三维建模技术;- 室内设计CAD中的渲染技术和效果展示。
4. 评估方式- 课程作业(40%):包括绘图作业、设计方案提交等;- 期末考试(60%):考核学生在室内设计CAD领域的理论知识和实际操作能力。
5. 参考资料- 《室内设计CAD基础教程》- 《现代室内设计CAD技术与实务》- 相关学术论文和研究报告以上是《室内设计CAD》课程的完整版课程标准,旨在指导学生进行有针对性的学习和实践,提高其在室内设计CAD领域的能力和水平。
2024年CAD制图标准与规范课件

案例二
制药工艺流程图绘制。涉及工艺流程的分 析与优化、设备布局与管道设计等方面的 内容。
2024/2/28
案例三
食品加工工艺流程图绘制。涵盖食品加工 设备的图形表示、工艺流程的简化与优化
等内容的介绍。
30
谢谢
2024/2/28
THANKS
31
其他软件
如CATIA、Pro/Engineer等 ,也在特定领域有着广泛的 应用。
2024/2/28
6
2024/2/28
02
CAD制图标准
CHAPTER
7
国家标准《CAD工程制图规则》
比例
规定了图纸比例,包括原值比 例、放大比例和缩小比例。
图线
规定了图线的种类、线型、线 宽及其一般应用。
图纸幅面及格式
标注比例与实际不符
应确保标注比例与绘图比例一致,避免因比例错误导 致误解或误导。
2024/2/28
23
文字标注问题
文字样式不统一
应采用统一的文字样式和字体,确保文字标注 的一致性和可读性。
文字大小不合适
应根据图形大小和比例,选择合适的文字大小 ,确保文字清晰易读。
2024/2/28
文字位置不合理
应将文字标注放置在合适的位置,避免遮挡图形元素或影响整体美观。
2024/2/28
13
图线及颜色
图线
图线的宽度应根据图形的大小和复杂程 度,在下列数值中选择:0.18mm、 0.25mm、0.35mm、0.5mm、0.7mm 、1mm、1.4mm、2mm。在CAD制图 中,通常采用两种线宽,即粗线和细线 。粗线的宽度一般取细线的两倍。
VS
颜色
制图规范-CAD图纸规范要求

一、总则室内设计专业制图规则,为了保证制图质量,提高制图效率,做到图面清晰、简明,符合设计、施工、存档的要求,适应工程建设的需要,制定本标准。
本标准为形成设计绘图表达的风格的统一,不提倡个人绘图表达风格。
施工图制图的表达应清晰、完整、统一。
二、制图1.文件内容说明:要求:绘制单位为毫米,不保留小数;要求所有图面的表达方式均保持一致.2.图纸表现说明:图面多少可根据图面内容的丰富程度来确定,以A3打印出来层次分明又不稀疏为原则。
3。
注意事项:3.1插入图中的图块不要炸开,如需调整,在调整完毕后,应重新定义为图块;填充禁止炸开。
3.2注意剖视方向,索引符号指示方向应与剖视方向一致。
3。
3平面图中索引立面序号时,以图面上方为起始,用数字按顺时针方向排序,同层不同空间的立面序号以连续数字表示,如01 02 03 04 05 06……3.4同一幅图中,索引序号不得重复.3.5文件完成后,必须将多余图块及设置清除,确保文件空间为最小。
3。
6检查图纸应按以下步骤进行①画面内容②尺寸标注③文本标注④图标图名⑤整体排版3.7图面与图框内框竖线之间应留一定的距离。
3。
8确保画面均衡、美观、各视图间应按照对应的原则排版。
4.尺寸标注说明:4.1最外总体尺寸;中间结构尺寸;最内功能尺寸。
4.2等分尺寸与总体尺寸必须相等,必要时可用EQ表示。
4.3所有标准应在图纸空间视口内以1—1的标注样式标注,必要时可以在图纸空间内标注,不要重复标注。
4。
4门缝、抽屉缝、搁板厚度等细节不需要标注。
4.5尺寸标注严禁炸开;严禁小数点。
5。
填充说明:详见《材料填充图例》6.图纸目录编排(图号编号)说明:6。
1图纸目录6.2设计说明6.3装饰专业:6.3。
1图纸命名:总平面图-————-ZP区域空间平面图———P(天花平面图、墙体定位图、地材铺装图、立面索引图)立面图——-—-—-E详图--—-—--—D(包含剖面图、大样图)6。
3。
2图纸顺序:以楼层从下至上为排序原则;每个楼层图纸依次为:平面布置图→立面索引图→墙体定位图→天花布置图→灯具定位图→地材铺装图→ 区域平面布置图→区域天花布置图→(区域立面索引图)→立面图→详图。
室内设计CAD图纸规范

室内设计图纸规范一、图纸目录编排及图纸内容:1、图纸目录按封面、目录、材料表、施工设计说明、平面天花、立面、剖面节点大样、门窗表的顺序编排。
2、平面图分类如下:原建筑平面图、拆墙图、墙体放线图(砌墙图)、平面布置图、平面家具图、地面铺贴图(地花图)、天花布置图、天花造型尺寸图、天花灯具定位图、灯具连线示意图、强弱电插座示意图(可以把强电、弱电分开)、立面索引图。
(有些项目可以没有拆墙图;有些项目的天花布置图、天花造型尺寸图可以合为一张图)注:如果出现分平面图的时候,总平面图只分原建筑平面图、总拆墙图、总墙体放线图、总平面布置图、总天花布置图、其它内容的图纸不再编总图,只表现在分平面图。
A、原建筑平面图主要表现原建筑的平面图或现场平面数据图,内容有:隔墙、隔断、门洞窗洞或门窗尺寸及拆墙内容及尺寸。
B、拆墙图主要根据设计要求拆除原墙体、隔断等,把要拆除的进行尺寸定位及文字说明。
C、墙体放线图主要表现重新隔墙或隔断的尺寸图,内容有:隔墙材料说明、隔断高度、隔墙或隔断尺寸、门窗编号(在图例中表示出门窗的宽度和高度)。
D、平面布置图主要表现空间分隔、家具布置、落地灯及壁灯、洁具布局、窗帘等。
(要出现空间名称、中英文互译、面积、标高及个别空间的尺寸说明和文字说明)。
E、平面家具图主要表现家私、落地灯及壁灯、洁具等编号及定位尺寸。
(要有一个统一定位的起点)F、地面铺贴图主要表现地面材料的铺贴方式、铺贴起点及方向、拼花样式、尺寸及标明材料,地面高差(标高)、剖面索引。
G、天花布置图主要表现天花的材料及标高,造型剖面索引。
如果空间太小及内容不多,天花造型尺寸图及天花灯具定位图可以合并到此图。
(要有图例说明)H、天花造型尺寸图主要表现天花造型尺寸及标高、空调给排风口等其它天花设备的定位。
(要有图例说明)I、天花灯具定位图主要表现天花所有的灯具定位尺寸、灯具编号。
(要有图例说明)J、灯具连线示意图主要表现灯具的控制方式及开关的定位。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
室内设计cad制图标准
室内设计cad制图标准
(一)、基本要求
1.所有设计室出的图纸都要配备图纸封皮、图纸说明、图纸目录。
A.图纸封皮须注明工程名称、图纸类别(施工图、竣工图、方案图)、制图日期。
B.图纸说明须对工程进一步说明工程概况、工程名称、建设单位、施工单位、设计单位或建筑设计单位等。
2.每张图纸须编制图名、图号、比例、时间。
3.打印图纸按需要,比例出图。
(二)、常用制图方式
一、常用比例
1:1,1:2,1:3,1:4,1:5,1:6,1:10,1:15,1:20,1:25,
1:30,1:40,1:50,1:60,1:80,1:100,1:150,1:200,1:250,1:300,1:400,1:500
二、线型
1.粗实线:0.3mm
1)平、剖面图中被剖切的主要建筑构造的轮廓(建筑平面图)
2)室内外立面图的轮廓。
3)建筑装饰构造详图的建筑物表面线。
2.中实线:0.15-0.18mm
1)平、剖面图中被剖切的次要建筑构造的轮廓线。
2)室内外平顶、立、剖面图中建筑构配件的轮廓线。
3)建筑装饰构造详图及构配件详图中一般轮廓线。
3.细实线:0.1mm1.填充线、尺寸线、尺寸界限、索引符号、标高符号、分格线。
4.细虚线:0.1-0.13mm
1)室内平面、顶面图中未剖切到的主要轮廓线。
2)建筑构造及建筑装饰构配件不可见的轮廓线。
3)拟扩建的建筑轮廓线。
4)外开门立面图开门表示方式。
5.细点划线:0.1-0.13mm1.中心线、对称线、定位轴线。
6.细折断线:0.1-0.13mm1.不需画全的断开界线。
三、打印出图笔号1-10号线宽设置
1号红色0.1mm
2号黄色0.1-0.13mm
3号绿色0.1-0.13mm
4号浅兰色0.15-0.18mm
5号深兰色0.3-0.4mm
6号紫色0.1-0.13mm
7号白色0.1-0.13mm
8.9号灰色0.05-0.1mm
10号红色0.6-1mm
10号特粗线:
1)立面地坪线
2)索引剖切符号
3)图标上线
4)索引图标中表示索引图在本图的短线
四、剖切索引符号
1.m:ø12mm(在A0、A1、A2、图纸)
2.m:ø10mm(在A3、A4图纸)
3.特粗线到索引线为剖视方向
4.A:字高5mm(在A0、A1、A2、图纸)字高4mm(在A3、A4图纸)
5.B-01:字高3mm(在A0、A1、A2、图纸)字高2.5mm(在A3、A4
图纸)
6.A为索引图号,B-01为索引图纸号,B-01为“”表示索引在
本图
五、平、立面索引符号
1.m:ø12mm(在A0、A1、A2图纸)
2.m:ø10mm(在A3、A4图纸)
3.A1-A4:字高4mm(在A0、A1、A2图纸)字高3mm(在A3、A4图纸)
4.B-01--B-04:字高2.5mm(在A0、A1、A2图纸)字高2mm(在A3、A4图纸)
5.箭头为视图方向。
六、大样图索引
大样引出框
1.m:ø12mm(在A0、A1、A2图纸)
2.m:ø12mm(在A3、A4图纸)
3.A:字高4mm(在A0、A1、A2图纸)字高3mm(在A3、A4图纸)
4.B-01:字高2.5mm(在A0、A1、A2图纸)字高2mm(在A3、A4图纸)
七、图标
1.图名:字高7mm(在A0、A1、A2图纸)字高5mm(在A3、A4图纸)
2.比例及英文图名:字高4mm(在A0、A1、A2图纸)字高3mm(在A3、A4图纸
八、文字注释
1.引出线为箭头或点,引出线为统一体,由标注命令引线制作。
2.文字说明:字高4mm(在A0、A1、A2图纸)字高3mm(在A3、A4图纸)
九、标高符号
1.数字:字高
2.5mm(在A0、A1、A2图纸)字高2mm(在A3、A4图纸)
2.符号为等腰直角三角形。
3.数字以m计单位,小数点后留三位。
4.零点标高写成±0.000,正数标高不注“”,负数标高应注“-”。
5.同样位置不同标高标注,如:
十、轴线符号
1.n:ø10mm,字高4mm(在A0、A1、A2图纸)
2.n:ø8mm,字高
3.5mm(在A3、A4图纸)
十一、尺寸符号
1.尺寸标注是尺寸为统一体,如需调整尺寸数字,可采用
edit(ed)命令。
2.尺寸界线距标注物体2-3mm,第一道尺寸线距标注物体10-
12mm,相临的尺寸线间距7-10mm。
3.半径、直径标注时箭头样式为实心闭合箭头。
4.标注字高2.5mm(在A0、A1、A2图纸)字高2mm(在A3、A4图纸)
5.标注文字距尺寸线1-1.5mm
十二、坡度标注
(三)、制图技巧
一、图层管理.
一般制图分层
A.墙体层(WALL)
B.家具层(FURNITURE)
C.填充层
D.窗层(WINDOW)
E.布置层
F.尺寸层(DIM)
G.文字层(TEXT)
H.轴线层(DOTE)
I.轴线标注层(AXIS)
J.分格层制图时分清各层便于调整图纸,节省时间。
二、线条分色制图时将墙体、家具、填充线、文字、分格线等线条颜色区分,便于在电脑显示时一目了然。
三、图框插入按比例插入图框,首先制作1:1图框,将图框放大,与图比较看是否配合。
如不配合缩放与之配合。
如要作1:30的`图框,第一次图框放大40后不合适,再次缩放输入3/4,即可得到
1:30的图框
四、其他
1.CAD文件在从其他文件粘贴近来后,容易出现无用图层,可purge(pu),清理无用图层。
2.文字的大小是根据图纸的比例变化的,如A3图纸,比例为
1:50,注释文字打印出的尺寸应该是3mm,在文字制作时,文字尺
寸大小输入150。
3.一套图中可能会有不同的比例,在按比例插完第一个图框后,遇到不同比例的图,应根据比例的大小缩放。
如有一张图比例为
1:50,是正确的,现在要给另一张图插图框,假设这张图要插1:40
的图框那就复制1:50的图框,然后缩放输入4/5即得。
文字的大小
亦可采用这种办法。
4.同一个CAD界面下,如果打开多个CAD文件,可按着ctrl键
点Tab键转换,浩辰CAD等可以直接在文件标签栏点文件名进行切换,最新的ACAD2014也加入了类似的功能。
5.在多重复制同一个物体时,可将这一物体作成图块,如果修改了任意一个图块参照,则其他同名图块也随之改变,如不建立图块,则每个都需要修改。
6.建立CAD文件时要有选择的将平面图、立面图、详图分为几个文件。
7.最好不要将图形都花在0层上,0层主要用来定义图块。
定义
图块时,先将所有图元均设置为0层(有特殊时除外),然后再定义块,这样,在插入块时,插入时是哪个层,块就是那个层了。
8.不能在DEFPOINTS层建立图元,此层默认是不打印的,在图层上的图形会打印不出来。
9.在CAD软件的使用过程中,虽然一直说是画图,但实际上大部分都是在编辑图。
因为编辑图元可以大量减少绘制图元不准确的几率,并且可以在一定程度上提高效率。
10.在使用绘图命令时,一定要设置捕捉,F3切换。
11.在使用绘图和编辑命令时,大部分情况下,都要采用正交模式,F8切换
12.图纸大小:A0—1194*840;A1—840*597;A2—597*420;A3—420*297;A4—297*210
13.将CAD文件转化成位图文件,第一种是在CAD的菜单中,选择“输出”,再选择bmp的后缀存储,可以把CAD的屏幕显示内容变成位图文件,但文件分辨率太小。
第二种方法可将CAD文件转化成为较大分辨率的位图文件。
添加一个光栅图像如JPG\TGA\PNG等格式的虚拟打印机,一些主流的CAD软件,如AutoCAD、浩辰CAD 都带这种驱动。
14.将EXCEL表格倒入CAD可以利用AutoXlsTable插件或是先将EXCEL表格复制,到CAD里的下拉编辑菜单的选择性粘贴即可得,到CAD后将表格炸开后即可CAD修改。
