全厂接地网参数测试方案
全厂接地系统测试安全技术规程范文(4篇)
全厂接地系统测试安全技术规程范文全厂接地系统是工业企业中防止静电积聚和电击事故的重要技术设备，对于保护工作人员的人身安全和设备的正常运行起着至关重要的作用。
为了确保接地系统的安全可靠性，制定一套科学、规范的接地系统测试安全技术规程至关重要。
本规程旨在规范全厂接地系统测试的操作流程，确保测试过程安全可靠。
遵守本规程，可保证接地系统测试工作的科学性和合理性，减少测试中可能出现的安全问题，为企业的安全生产提供技术保障。
一、接地系统测试前的准备工作1. 工作人员必须熟悉接地系统测试的基本原理和操作方法，并接受相关培训。
2. 确保所有测试仪器设备正常工作，经过校准和检验，并定期维护。
3. 根据测试需要，选择适当的测试点和测试方法，并制定相应的测试计划。
4. 在测试现场设置明显的警示标志，确保周围人员和设备的安全。
二、接地系统测试操作步骤1. 在测试前，需明确测试时的工作环境和天气状况，必要时采取保护措施，避免因恶劣环境造成安全事故。
2. 检查测试仪器设备的接地线路是否良好连接，确保仪器的准确性和可靠性。
3. 遵循安全操作规范，正确佩戴防静电手套和防静电鞋，确保人身安全。
4. 在测试点附近清除积尘、杂物等易导电物质，避免影响测试结果。
5. 使用测试仪器进行接地系统测试，根据测试要求，进行接地电阻、接地电位差等测试。
6. 在测试过程中，严禁进行无关操作，防止干扰测试结果。
7. 测试完成后，根据测试结果进行数据记录和分析，评估接地系统的可靠性和安全性。
三、接地系统测试中的安全注意事项1. 在测试过程中，严禁接地线与高压电源线、高压设备等接触，以免发生电击事故。
2. 接地电线和测试仪器设备必须牢固连接，避免线路脱落导致测试失败。
3. 当测试仪器发生故障或异常情况时，应立即停止测试并进行维修，防止发生安全事故。
4. 在测试现场，除测试人员外，其他人员必须保持一定的距离，避免触碰导线和接地装置。
5. 在测试过程中，应注意保护测试仪器，避免过度震动和冲击，以防损坏设备。
接地电阻测试方案
录1.编制目的2.编制依据3.系统概况4.试前预备工作5.测试6.测量验收标准7.测量记录8.组织分工9.安全注重事项1.编制目的为了使协联电厂接地网系统符合设计要求，确保#1机组范围内设备接地良精品文档-可编辑好,安全正确的点火发电，安全无误的稳定运行特编制本方案。
2.编制依据2.1《电气装置安装工程电气设备交接试验标准》2.2《火电厂施工质量检验及评定标准》2.3《火力发电厂工程施工组织导则》2.4《电力建设施工及验收技术规范》1.5《电力建设安全施工管理规定程》1.6江苏省设计院图纸1.7国家建筑标准设计图集（86D563）接地装置安装》1.8江苏省电力设备《交接和预防性试验定程》3.系统概况协联电厂接地网系统及范围的最大对角线为1000米，各建筑物接地装置之间的连接可通个电缆干线连接沟内的接地；采用40X5镀锌扁铁作为水平接地体沿基础槽底敷设，沿电缆沟沟壁用镀锌扁钢敷设接地干线，由电缆沟引出室外后，与水平接地体相连以形成接地网。
在避雷引下线上水平接地体连接处和电缆接地干线与水平接地体连接处设置垂直接地极。
接地极间距为5米。
防雷接地，电气设备接地和其他电气设备接地装置接地共用接地装置，接地装置的工频接地电阻应小于0.5欧姆，根据实测值可适当增加接地极的数量。
接地装置的技术要求和做法见国家建筑标准设计图集（86D563）接地装置安装》和（94D164）35KV以及以下电缆敷设》。
接地网系统共分为以下几个单元：3.1主厂房及辅助厂房3.2 220KV升压站3.3锅炉房4.试验前预备工作4.1本方案已批准。
4.2接地网全部安装就绪,并经验收合格。
4.3建设方监理安装人员均已到场。
4.4电流极电压极位置已确定好,所需电缆已预备好,满足每平方毫米5A。
4.5试验电极要打在干燥处；测量应在晴天和阴天进行，不可在雨后测量。
5.测试5.1 局部小接地网接地电阻测量:其接地电阻测量宜采用接地摇表,其测得电阻值应符合要求。
全厂接地系统测试安全技术规程
全厂接地系统测试安全技术规程
全厂接地系统测试是电气设备安全运行的基础，测试安全技术规程的制定旨在确保测试过程安全可靠，保护测试人员和设备的安全。
以下是一个可能包含的测试安全技术规程的示例：
1. 测试人员必须具备相关的电气知识和技能，并接受过相关的培训，了解测试过程中的风险和安全要求。
2. 在测试开始前，测试人员必须检查测试设备的完好性和可靠性，确保无漏电、短路和其他电气故障。
3. 在测试过程中，必须戴好个人防护装备，包括绝缘手套、绝缘靴、绝缘帽等，以保护测试人员免受电击和其他伤害。
4. 在进行高压测试时，必须确保测试区域内没有其他人员，以防止他们接触到高压导致伤害。
5. 在进行接地测试时，应先确保测试设备的接地线和测试点的可靠连接，避免误检和误判。
6. 在测试过程中，测试人员应定期检查测试设备的状态，确保其正常工作，避免故障和事故的发生。
7. 在测试结束后，测试人员必须关闭测试设备并进行相关的安全操作，如断开电源、释放电容器的电荷等。
8. 测试人员在工作过程中应保持警惕，注意周围环境的变化，如电气设备的故障和其他人员的行为，及时采取措施避免潜在的危险。
以上是一个可能包含的全厂接地系统测试安全技术规程的示例，具体规程的制定需要根据实际情况进行调整和补充。
戈壁地质条件下大型地网接触电压、跨步电压、场区地表电位梯度的测量
戈壁地质条件下大型地网接触电压、跨步电压、场区地表电位梯度的测量发布时间：2022-03-21T07:57:02.798Z 来源：《中国电业》2021年25期作者：纪晓建1，朱海棠1，彭红艳2[导读] 针对戈壁地区气候干燥，土壤电阻率高，地表导电性差、土层复杂等特点，找出适合在戈壁地质条件下大型地网性能参数检测的方法和技术方案，以便更能全面、准确测量，真实反映地网状况，准确评价防雷设施的安全性，为戈壁地区的大型地网防雷检测提供参考。
纪晓建1，朱海棠1，彭红艳21.哈密市气象局，新疆哈密 839000；2.哈密伊州区气象局，新疆哈密 839000摘要：针对戈壁地区气候干燥，土壤电阻率高，地表导电性差、土层复杂等特点，找出适合在戈壁地质条件下大型地网性能参数检测的方法和技术方案，以便更能全面、准确测量，真实反映地网状况，准确评价防雷设施的安全性，为戈壁地区的大型地网防雷检测提供参考。
关键词：戈壁地质；大型地网；性能参数新疆面积约166万KM2，远离海洋，降水量少，气候干燥，属典型的温带大陆性干旱气候。
沙漠和戈壁面积约80万KM2，占新疆总面积50%，其中戈壁面积29.3万KM2，占新疆总面积的17.65%，其地表是由粗砂、砾石覆盖在硬土层上形成的荒漠地形，地表干燥、砾石覆盖、导电性差等特点为防雷设施地网、技术方法提出了不同的要求。
加之近些年风电场、光伏电站基本建设发展很快，系统额定电压等级的提高，高电压、大容量的变电站日益增多,出现了许多大型、超大型的接地网，这些大型接地装置的地网使接地短路电流水平大大提高。
同时信息化的日趋发展，数字化、高灵敏的继电保护和计算机监控系统的广泛应用，它们对地网的要求愈来愈高，接地网的工作状况直接关系到人身安全和电力设备和电力系统的安全运行。
DL/T 475－2017《接地装置特性参数测量导则》规定：对于大型接地装置要测量电气完整性、接地阻抗、场区地表电位梯度、接触电压差、跨步电压差及转移电位等参数[1]。
地网跨步电压、接触电压测量方法
地网跨步电压、接触电压测量方法一、概述当发生接地故障时，若出现过高的接触电压或跨步电压，可能发生危及人身安全的事故。
一般将距接地设备水平0.8m处，以及与沿该设备金属外壳（或构架）垂直于地面的距离为1.8m出的两处之间电压，称为接触电压。
人体接触该两处时就要承受接触电压。
当电流流经接地装置时，在其周围形成不同的电位分布，人的跨步约为0.8m，在接地体径向的地面上，水平距离0.8m的两点间电压，称为跨步电压。
人体两脚接触该两处时就要承受跨步电压。
1、电站地网对角线长度约：1000m。
2、电站单相接地故障电流取设计部门提供的15kA。
二、测量方法一般可利用电流、电压三极法测量接地电阻的试验线路和电源来进行接触电压、跨步电压的测试。
1、测量接触电压按接线图，加上电压后，读取电流和电压表的指示值，其电压值表示当接地体流过测量电流为I时的接触电压，流过短路接地电流Imax时的实际接触电压：Uc=U* Imax/I=KUUc—接地体流过短路接地电流Imax时的实际接触电压(V)U—接地体流过电流I时实际的接触电压(V)K—X系数，其值等于Imax/I2、测量跨步电压按接线图，加上电压后，使接入接地体的电流为I，将电压极插入离接地体0.8,1.8,2.4，3.2,4.0,4.8,5,6m，以后增大到每5m移动一点，直到接地网的边缘，测量各点对接地体的电位。
这一方向完成后，再在另一方向按上面的方法完成测量。
对地网两点之间最大电位差Umax，应乘以系数K，求出接地体流过电流Imax 的实际电位差。
在地网设计上，一般要求这个值不大于2000V。
在电位分布图上可得到任意相距0.8m两点间的跨步电压：Ua= K(Un–Un-1) Ua—任意相距两点间的实际跨步电压（V）Un–Un-1—任意相距0.8m两点间测量的电压差（V）K—X系数，其值等于Imax/I案例：1、基本参数（1）电站地网对角线长度约：1000m 。
（2）电站单相接地故障电流取设计部门提供的15kA 。
厂房接地工程施工方案范本

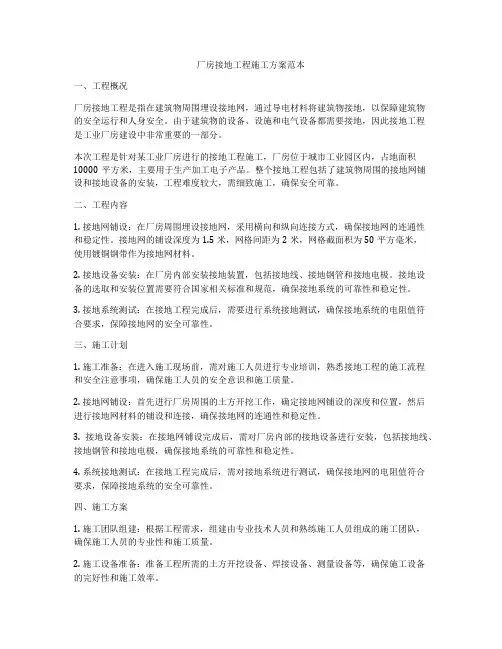

厂房接地工程施工方案范本一、工程概况厂房接地工程是指在建筑物周围埋设接地网，通过导电材料将建筑物接地，以保障建筑物的安全运行和人身安全。
由于建筑物的设备、设施和电气设备都需要接地，因此接地工程是工业厂房建设中非常重要的一部分。
本次工程是针对某工业厂房进行的接地工程施工，厂房位于城市工业园区内，占地面积10000平方米，主要用于生产加工电子产品。
整个接地工程包括了建筑物周围的接地网铺设和接地设备的安装，工程难度较大，需细致施工，确保安全可靠。
二、工程内容1. 接地网铺设：在厂房周围埋设接地网，采用横向和纵向连接方式，确保接地网的连通性和稳定性。
接地网的铺设深度为1.5米，网格间距为2米，网格截面积为50平方毫米，使用镀铜钢带作为接地网材料。
2. 接地设备安装：在厂房内部安装接地装置，包括接地线、接地钢管和接地电极。
接地设备的选取和安装位置需要符合国家相关标准和规范，确保接地系统的可靠性和稳定性。
3. 接地系统测试：在接地工程完成后，需要进行系统接地测试，确保接地系统的电阻值符合要求，保障接地网的安全可靠性。
三、施工计划1. 施工准备：在进入施工现场前，需对施工人员进行专业培训，熟悉接地工程的施工流程和安全注意事项，确保施工人员的安全意识和施工质量。
2. 接地网铺设：首先进行厂房周围的土方开挖工作，确定接地网铺设的深度和位置，然后进行接地网材料的铺设和连接，确保接地网的连通性和稳定性。
3. 接地设备安装：在接地网铺设完成后，需对厂房内部的接地设备进行安装，包括接地线、接地钢管和接地电极，确保接地系统的可靠性和稳定性。
4. 系统接地测试：在接地工程完成后，需对接地系统进行测试，确保接地网的电阻值符合要求，保障接地系统的安全可靠性。
四、施工方案1. 施工团队组建：根据工程需求，组建由专业技术人员和熟练施工人员组成的施工团队，确保施工人员的专业性和施工质量。
2. 施工设备准备：准备工程所需的土方开挖设备、焊接设备、测量设备等，确保施工设备的完好性和施工效率。
电力设施接地网施工方案三篇
《电力设施接地网施工方案》一、项目背景随着电力行业的不断发展，电力设施的安全稳定运行至关重要。
接地网作为电力设施的重要组成部分，其施工质量直接关系到电力系统的安全可靠运行。
本项目为[具体电力设施项目名称]的接地网施工工程，旨在为该电力设施提供良好的接地保护，确保设备和人员的安全。
该电力设施所处地区地质条件复杂，土壤电阻率较高，给接地网的施工带来了一定的挑战。
因此，在施工过程中，需要根据实际情况采取合理的施工方法和技术措施，以确保接地网的接地电阻满足设计要求。
二、施工步骤1. 施工准备（1）熟悉施工图纸和技术规范，了解接地网的设计要求和施工工艺。
（2）组织施工人员进行技术交底，明确施工任务和质量要求。
（3）准备施工所需的材料和设备，包括接地扁钢、接地极、电焊条、电焊机、接地电阻测试仪等。
（4）对施工现场进行清理和平整，确保施工场地符合施工要求。
2. 接地极施工（1）根据设计要求，确定接地极的位置和数量。
（2）采用人工或机械方式开挖接地极坑，坑的深度和直径应符合设计要求。
（3）将接地极放入坑中，确保接地极与土壤接触良好。
（4）采用电焊方式将接地极与接地扁钢连接牢固。
3. 接地扁钢敷设（1）根据设计要求，确定接地扁钢的敷设路径和位置。
（2）采用人工或机械方式开挖接地扁钢沟，沟的深度和宽度应符合设计要求。
（3）将接地扁钢放入沟中，确保接地扁钢与土壤接触良好。
（4）采用电焊方式将接地扁钢连接牢固，连接处应进行防腐处理。
4. 接地电阻测试（1）在接地网施工完成后，采用接地电阻测试仪对接地网的接地电阻进行测试。
（2）如果接地电阻不满足设计要求，应采取相应的措施进行降阻处理，如增加接地极数量、采用降阻剂等。
（3）重复进行接地电阻测试，直到接地电阻满足设计要求为止。
5. 竣工验收（1）对接地网的施工质量进行全面检查，包括接地极的安装质量、接地扁钢的敷设质量、连接处的防腐处理质量等。
（2）整理施工资料，包括施工图纸、技术交底记录、材料检验报告、接地电阻测试报告等。
全站防雷接地施工方案
全站防雷接地施工方案一、施工前期准备现场勘查：详细了解施工现场的地形、地貌、气候条件，以及已有的防雷接地设施情况。
制定施工方案：根据勘查结果，结合工程要求，制定详细、可行的施工方案。
人员培训：对施工人员进行防雷接地知识、安全操作规程等方面的培训，确保施工质量和安全。
物资准备：按照施工方案要求，提前采购所需的接地材料、工具、设备等。
二、防雷接地系统设计设计依据：根据国家和地方防雷接地相关标准、规范，以及工程实际情况进行设计。
接地网设计：根据土壤电阻率、接地电阻要求等因素，合理设计接地网布局、接地体规格和数量等。
等电位连接设计：确保站内所有金属物体之间形成良好的等电位连接，避免雷电电位差引起的危害。
三、材料选择与检验材料选择：选用符合国家和地方标准的防雷接地材料，确保材料质量可靠。
材料检验：对进场的材料进行严格检验，包括外观检查、性能测试等，确保材料符合要求。
四、施工流程与步骤接地体安装：按照设计要求，进行接地体的埋设、连接等工作。
等电位连接：将站内所有金属物体进行等电位连接，确保连接可靠。
接地电阻测试：施工完成后，进行接地电阻测试，确保接地电阻符合设计要求。
五、安全施工措施施工现场设置安全警示标志，确保施工人员和周边人员安全。
严格遵守安全操作规程，杜绝违章作业。
定期对施工设备进行检查和维护，确保设备正常运行。
六、质量检测与验收对施工过程进行质量监督，确保施工质量符合设计要求。
施工完成后，进行质量检测和验收，确保工程合格。
七、工程维护与管理建立防雷接地设施维护管理制度，定期对设施进行检查和维护。
对发现的问题及时进行整改和修复，确保设施正常运行。
定期对防雷接地设施进行检测和测试，确保其性能符合要求。
八、施工环境保护施工过程中，尽量减少对周边环境的影响，如噪音、扬尘等。
施工废弃物要进行分类处理，减少对环境的污染。
合理使用资源，减少浪费，提高施工效率。
通过以上方案的实施，可以确保全站防雷接地施工的质量和安全，同时保障工程的长期稳定运行。
接地网接地电阻测试的原理方法及意义(含原理及接线图)
接地网接地电阻测试的原理方法及意义[ 2012-6-28 9:16:24 ] [转载请注明来源：就是要仪器网 ]一、概述近些年来，国内多处变电站因雷击形成扩大事故，多数与地网接地电阻不合格有关，接地网起着工作接地和保护接地的作用,当接地电阻过大则:发生接地故障时,使中性点电压偏移增大,可能使健全相和中性点电压过高,超过绝缘要求的水平而造成设备损坏。
在雷击或雷电波袭击时,由于电流很大,会产生很高的残压,使附近的设备遭受到反击的威胁,并降低接地网本身保护设备(架空输电线路及变电站电气设备）带电导体的耐雷水平,达不到设计的要求而损坏设备。
同时接地系统的接地电阻是否合格直接关系到变电站运行人员、变电检修人员人身安全；但由于土壤对接地装置具有腐蚀作用，随着运行时间的加长，接地装置已有腐蚀，影响变电站的安全运行；因此，必须大力加强对地网接地电阻的定期监测；运行中变电站地网接地电阻的测量，由于受系统流入地网电流的干扰以及试验引线线间的干扰，使测试结果产生较大的误差。
特别是大型接地网接地电阻很小（一般在0.5Ω以下），即使细微的干扰也会对测试结果产生很大的影响；如果对地网接地电阻测试不准确，不仅损坏设备，而且会造成诸如地网误改造等不必要的损失，结合我对接地网接地阻抗测试方法的研究，现总结如下：二、接地电阻测试原理及方法：测试接地装置的接地阻抗时电流极要布置的尽量远，通常电流极与被试接地装置边缘的距离dcG应为被试接地装置最大对角线长度D的4～5倍（平行布线法），在土壤电阻率均匀的地区可取2倍及以上（三角形布线法），电压引线长度为电流引线长度0.618倍（平线布线法）或等于电流线（三角形布线法）。
1、电位降法电位降法测试接地装置的接地阻抗是按图1布置测试回路，且符合测试回路的布置的要求。
G—被试接地装置；C—电流极；P—电位极；D—被试接地装置最大对角线长度；dCG—电流极与被试接地装置边缘的距离；x—电位极与被试接地装置边缘的距离；d—测试距离间隔；流过被试接地装置G和电流极C的电流I使地面电位变化，电位极P从G的边缘开始沿与电流回路呈30°~45°的方向向外移动，每间隔d（50m或100m或200m）测试一次P与G之间的电位差U，绘出U与x 的变化曲线。
接地电阻测试方法和及其详细测试步骤
接地系统接地电阻测试方法和步骤（图解）一、接地电阻测试要求:a。
交流工作接地，接地电阻不应大于4Ω;b。
安全工作接地，接地电阻不应大于4Ω；c。
直流工作接地，接地电阻应按计算机系统具体要求确定；d。
防雷保护地的接地电阻不应大于10Ω;e。
对于屏蔽系统如果采用联合接地时,接地电阻不应大于1Ω.二、接地电阻测试仪ZC-8型接地电阻测试仪适用于测量各种电力系统,电气设备,避雷针等接地装置的电阻值.亦可测量低电阻导体的电阻值和土壤电阻率。
三、本仪表工作由手摇发电机、电流互感器、滑线电阻及检流计等组成,全部机构装在塑料壳内，外有皮壳便于携带。
附件有辅助探棒导线等,装于附件袋内.其工作原理采用基准电压比较式。
四、使用前检查测试仪是否完整，测试仪包括如下器件.1、ZC-8型接地电阻测试仪一台2、辅助接地棒二根3、导线5m、20m、40m各一根五、使用与操作1、测量接地电阻值时接线方式的规定仪表上的E端钮接5m导线，P端钮接20m线,C端钮接40m线,导线的另一端分别接被测物接地极Eˊ，电位探棒P ˊ和电流探棒Cˊ,且Eˊ、Pˊ、Cˊ应保持直线，其间距为20m1.1测量大于等于1Ω接地电阻时接线图见图1将仪表上2个E端钮连结在一起。
测量小于1Ω接地电阻时接线图1。
2测量小于1Ω接地电阻时接线图见图2将仪表上2个E端钮导线分别连接到被测接地体上，以消除测量时连接导线电阻对测量结果引入的附加误差.2、操作步骤2.1、仪表端所有接线应正确无误。
2。
2、仪表连线与接地极Eˊ、电位探棒Pˊ和电流探棒Cˊ应牢固接触。
2。
3、仪表放置水平后,调整检流计的机械零位,归零。
2.4、将“ 倍率开关”置于最大倍率，逐渐加快摇柄转速，使其达到150r/min.当检流计指针向某一方向偏转时，旋动刻度盘，使检流计指针恢复到“0”点。
此时刻度盘上读数乘上倍率档即为被测电阻值.2.5、如果刻度盘读数小于1时，检流计指针仍未取得平衡,可将倍率开关置于小一档的倍率，直至调节到完全平衡为止。
接地设计方案
目录1. 工程基本情况 (1)2.设计依据 (1)3.设计思路和原则 (1)3．1设计思路 (1)3．2 设计原则 (3)4 方案说明 (4)4．1 地网的设计 (4)4．2 土壤电阻率的确定 (4)4．3 接地材料的选择 (5)4. 4接地电阻的推导 (6)4. 5 接触电压、跨步电压的推导 (6)1. 工程基本情况XXXX变电站，电压等级是330/132/33kV ，变电站站区长287.3m，宽229.5m。
根据其地质勘测报告知，共测试5个点，土壤电阻率横向分布比较均匀；从测试的深度上考虑，0~0.5m为第一层，土壤电阻率为475~650Ω.m，0.5~24m左右为第二层，土壤电阻率为275~300Ω.m，以下几层的土壤电阻率更低，而在本接地设计中，主要考虑上面两层土壤对接地系统的影响。
单相入地短路电流15.75KA，发生故障动作时间为1S。
2.设计依据2.1 IEEE Std 80-2000 《IEEE Guide for Safety in ACSubstation Grounding》2.2 客户提供的本项目相关资料：XX 变电站土壤岩性分析TS4000 标准：中文翻译接地网部分XX 变电站总平面图3.设计思路和原则3．1设计思路第一步：根据变电站的总平面布置图估计接地网的面积。
第二步：根据项目的地勘分析报告确定土壤电阻率及所需土壤模式（均匀土壤模式或双层土壤模式）。
第三步，计算确定接地系统中材料的尺寸。
第四步，计算可承受接触电压和跨步电压值。
第五步，确定站内主接地网设计要求的接地电阻值。
第六步，开始初步设计。
应包括围绕整个站的水平环形地网，垂直接地极的布置，设备接地引出线。
并依据最大入地短路电流、地网面积等设计均压网格的大小，垂直接地极的之间的间距。
第七步，根据第二步计算的土壤电阻率确定站内主接地网的接地电阻值。
分析采用均匀土壤模式还是双层土壤模式计算接地电阻，并采用相对于的计算公式。
接引下线及接地网导通测试施工方案
接引下线及接地网导通测试施工方案一、项目背景和目的1、项目背景该项目涉及的设施或建筑物（例如工厂、建筑、电站等）具有大规模电力设备或系统，其中接引下线和接地网是电气系统中至关重要的安全设施。
接引下线用于引导和释放突发电流，以确保电气系统的稳定运行，而接地网用于将电流安全导入地下，以保障设施和人员的安全。
随着技术的不断发展和电力系统的不断升级，确保接引下线及接地网的良好工作状态至关重要。
因此，本项目旨在对接引下线和接地网进行导通测试，以保障电力系统的安全运行和设施的稳定性。
2、项目目的确保设施安全性和稳定性：通过对接引下线及接地网进行导通测试，确保其功能正常、电阻合格，以保障设施内部电气设备的安全性和稳定性。
符合法规要求：遵守当地法律法规、电气安全标准以及行业规范，保证接引下线和接地网符合相关的规定和要求。
预防事故发生：通过测试，及时发现和解决接引下线和接地网的潜在问题，预防由于设备失效或故障引起的电气事故，降低安全风险。
提高电气系统可靠性：保证接引下线及接地网导通正常，提高电气系统的可靠性和稳定性，减少设备故障的可能性，确保电力系统平稳运行。
合理维护和管理：为未来的维护工作提供参考和依据，以便及时调整、修复和维护接引下线和接地网，延长其使用寿命并保持良好状态。
二、测试范围和对象1、测试范围测试范围涵盖了设施内的电力系统关键部分，主要包括接引下线和接地网。
具体测试范围如下：接引下线：涉及设施内所有主要电力设备和主要电力回路的接引下线，确保其连通性和电阻符合规定标准。
接地网：包括设施内接地系统的所有主要接地网，测试其导通性和接地电阻，确保其符合规定标准。
2、测试对象2.1、接引下线：主要电力设备的接引下线，例如变压器、发电机、电动机等。
主要电力回路的接引下线，如主干回路、支路等。
2.2、接地网：主设施的整体接地网，包括主接地网和主配电室接地网。
分支设施的接地网，包括分支配电室、区域接地网等。
三、安全措施1、人员安全1.1、培训与认证：所有参与测试的人员必须接受适当的培训，了解测试程序、设备操作和安全规程。
接地网调试方案
目录1．工程概况2．测试方法3．安全措施4．编制依据5．试验设备及仪表户外接地电阻测试方案1．工程概况1.1魏桥创业集团滨州热电厂二期扩建工程主接地网采用垂直接地极244根，由于主厂房接地网与35kV变电所接地网未连接，故本次测量将主厂房接地网与35kV变电所接地网分别测量，主厂房接地网与35kV变电所接地网由水平接地体、垂直接地体以及自然体共同组成。
设计要求总的接地电阻小于0 .5欧。
1.2工作范围：本方案适用于二期主厂房与35kV变电所接地网的接地电阻测试。
1.3施工条件：土壤湿度对接地电阻实测值的影响很大，因此不应在雨后立即测量。
2测试方法2.1本次测量采用电极直线布置法测量接地电阻，接线见图（三）、图（四）电流极与接地体边缘之间的距离d13,取接地体最大对角线长度D的4倍，d12为50%d13。
测量时，将电压极沿接地体和电流极的连线方向移动三次。
每次移动的距离为5%d13，读取电压表、电流表的读数，由公式R=U/I计算接地体电阻，取三次测量结果的算术平均值，作为接地体的接地电阻。
2.2主厂房接地网测试按图（四）进行试验接线，测量需三次，取三次测试结果平均值。
2.2.1第一次测试时d13=520米，d12=247米，记录测试结果。
2.2.2第二次测试时d13=520米，d12=260米，记录测试结果。
2.2.3第三次测试时d13=520米，d12=273米，记录测试结果。
2.2.4计算三次测试结果的算术平均值/2.3 35kV变电所接地电阻测试按图（四）进行试验接线，测量需三次，取三次测试结果的算术平均值。
2.3.1第一次测试时d13=176米，d12=84米，记录测试结果。
2.3.2第二次测试时d13=176米，d12=88米，记录测试结果。
2.3.3第三次测试时d13=176米，d12=92米，记录测试结果。
2.3.4计算三次测试结果的算术平均值。
3.安全措施3.1试验前对工作人员进行安全交底。
云南XX电站接地网特性参数测试方案及参数
云南ＸＸ电站接地网特性参数测试方案及参数
一 ”
，
陈 志 铎
Ｏ
＝
必维质 量技术服务 （ 上海 ） 有 限公司 上海
【 摘 要 ｉ电站接地 网不仅为电站内的各种 电气 设备提供一 个公共 的参 考地 ， 而且 能在 电力系统 发生 故障时， 将 故障电流迅 速排泄 入地 ， 控 制接地 网的最 大电位升高， 保证人 身和 设备安 全。 【 关键词 】接地 网； 阻抗 ； 跨 步电压 ； 接触电压测量
Ｕ… 接触 电压 最大值 ； Ｕ … 一 跨步 电压 最大值 ； Ｉ 一短 路 电流 最大值 ， 通过 设计 图Ｆ ３ ５ ７ Ｓ － Ｄ０ １ ０ １ － ０ ４ 查 的三相 短
２ 、 跨步 电势及接触 电压的测量 ： 路冲击 电流峰值 为２ ． ８ １ ７ ｋ Ａ； 接触 电势是 当接地 短路 电流 流过 接地 装 置时， 在 地面上 离电力 设 Ｕ； 一实 测接触 电压 ； Ｕ 实测跨 步电压 ； 备的水平距离 为０ ． ８ ｍ处 （ 模拟 人脚 的金 属板 ） ， 沿 设备外壳 、 构架 或墙壁 离地 的垂直 距离为 １ ． ８ ｍ处 的两点之 间的 电位差 ； 接触 电压是指 人接 触 Ｉ 一测量 时的实际输 入电流 。 上述 两点时所 承受 的电压 。 跨 步 电势 是指 当接地 短路 电流流 过接 地装 ４ ． 现 场 布置
形， 设Ｒｇ为球半 径 （ ｍ）， 流 入大地 的电流为Ｉ （ Ａ ） ， 则： 欲 使 测 量 的 接 地 电 阻 Ｒｇ 与接地 网的实 际电阻Ｒ两 者是相 等的 ， 则必须有 三极法测接地电阻的原理接线图
，
（ ３ ） 、 接触 电压、 跨 步 电压 的测量 ： 完成 接触电势和 跨步 电势 的测量 后， 降 电流。 将 电阻Ｒｍ恢 复接 线 ， 检查 接线 正确后 ， 开始施加 电流 。 电 流值 应尽可 能的升 高， 电流值 应 ＞ ２ ０ Ａ。 在 电流 稳定后 读 取电压表Ｖ， 和 Ｖ 的值 ， Ｖ ． 的读 数值 即为接 触电压 ， Ｖ， 的读 数值即为跨步 电压。 （ ４ ） 、 通 过测 得的接 触电压和 跨步 电压， 可根据如 下公 式推 断出， 当 通过 接地 装置入 地的最大 短路 电流 值为Ｉ … 时， 对应的接 触电压和跨 步 电压 的最大值 。
接地装置特性参数测量系统
地系统注入有时达上百安培的工频大电流以压倒工频和杂散信号干扰，提高测试
准确度，来达到测试目的。新导则规定，电流必须大于50A。 传统测试方法测量设备和仪表相对简单，但却存在不少的缺点： ➢测试设备笨重，测试接线复杂，放线难度大，劳动强度高，试验回路搭建困难； 测试项目少（一般仅测试接地电阻） ➢电流大、电压高，安全性能差。 ➢同时因现场工频干扰问题及测量仪器的精度问题，如果注入电流获得的信噪比不 够大，测试结果误差较大 ➢很大的试验电流会对变电站的继电保护的正常工作带来威胁，不符合电力试验安 全、高效、简便和准确的发展方向。
系统组 成
4023-耦合变压器
4024—大功率信号源 （8000S）
4025D-可调频率万用表
电流线圈
ROGOWSKI 电流线圈
8000（S）系列接地装置特性参数测量系统的配置
标准配置： ➢4024型大功率变频信号源 ➢4023型耦合变压器 ➢4025D型可调频率万用表
4024型大功率变频信号源
异频小电流法 (类工频法) DL/T 475-2006《接地装置特性参数测量导则》推荐采用的测试方法。通过向被测地网注入 一个非工频信号,一般是取在工频信号附近的几个赫兹的信号做为测量的输入信号。实验电流 一般在3~20A，频率在40~60Hz，异于工频又接近工频。实际测试一般取45~55Hz。
异频法的优点： ➢可以获得较好的信噪比，特别是接地电阻很小时,测量精度高。 ➢能够有效的解决工频、谐波信号干扰。 ➢测量重复性好，能够长时间连续测量。 ➢采用小电流信号安全性能好。 ➢测量需要的附件重量轻、方便现场测试。 ➢能够很方便的对导则规定的测试项目进行测试。
➢ 高稳定度的信号源，确保整个测试过程的准确性。 ➢ 设备体积小，方便携带和现场测试。 ➢ 测试的电流小，安全性好，所需的测试电缆细，现场布线简单，劳动强度小。 ➢ 测试成本低，测试设备小，测试的电缆细，只需几人就可完成测试。
全厂接地系统测试安全技术规程
全厂接地系统测试安全技术规程引言接地系统在电力系统中起着至关重要的作用，因为接地系统能够为电力系统提供可靠的安全保障。
然而，由于接地系统具有非常复杂的结构，并且与电力系统的其他部分有着密切的联系，所以一旦发生故障，就会对电力系统的正常运行造成严重的影响。
为了保障电力系统的正常运行和人员的安全，必须对接地系统进行测试和检查。
因此，我们制定了本规程，旨在确保在测试和检查过程中，对接地系统的安全性能进行充分保障。
负责人员全厂电气工程师：张三测试安全技术规程测试前准备1.确认接地系统是否符合国家和行业标准的要求。
2.确认测试人员具有相对应的培训和经验，以便在测试过程中能够及时发现可能存在的危险情况。
3.确认所有测试仪器设备都有相应的鉴定合格证书，并且在测试之前进行校准；另外，还需要检测测试仪器设备是否有漏电现象，并确保测试仪器设备符合相关安全标准。
4.制定详细的测试方案，包括测试的目的、方法、测试流程、测试标准、安全措施等。
测试环境和操作安全1.确认测试现场的环境是否符合测试要求，测试现场应有充足的照明和通风条件，测试仪器设备和测试员应该避免在潮湿和高温的环境进行测试。
2.在测试现场应当设立警示标示，如“高电压危险”、“禁止入内”等。
3.在执行测试操作时，所有测试人员应穿戴绝缘鞋、绝缘手套、带盖保护式眼镜，严禁在无警示和未关断电源的情况下触碰接地装置。
4.在测试现场应当有专职的安全监察人员进行安全监控，以确保测试过程中安全措施得到严格执行。
测试安全要求1.在充分保证测试人员安全的前提下，进行测试。
不得使用破损和老化的测试设备进行测试，以避免发生漏电或短路等情况。
2.在测试中，严格遵守规定的测试程序和操作流程，确保测试的准确和可靠性，避免发生误操作或疏忽等情况。
3.在任何情况下，不得直接连通市电进行测试，必须在完全断电的情况下进行测试操作。
4.在测试前，应将测量仪表与回路放置在地面上，并进行电气接地，以减少漏电和火灾等危险情况出现的可能。
全厂接地整改方案
全厂接地整改方案1. 引言接地系统在工业生产中起着至关重要的作用。
良好的接地系统能够保护设备和人员免受电击伤害，减少电磁干扰，确保电气设备的正常运行。
然而，我们的厂区接地系统存在一些问题，因此有必要对接地系统进行整改与优化。
本文提出了全厂接地整改方案，旨在提高接地系统的可靠性和安全性。
2. 现状分析目前，我厂的接地系统存在以下问题：2.1 接地电阻高经测试发现，部分设备的接地电阻超过了标准要求，存在安全隐患。
2.2 接地导线老化部分接地导线使用了多年未更换，存在断裂和腐蚀的情况。
2.3 接地网格不完善厂区的接地网络较为分散，接地点不够密集，无法提供良好的接地保护。
3. 整改方案为了解决上述问题，我们提出以下整改方案：3.1 接地电阻测量与优化首先，我们将对各设备的接地电阻进行测量，找出接地电阻较高的设备。
然后，针对这些设备，我们将采取以下措施：•清理接地点周围的杂物，保证接地电阻的可靠性。
•使用优质的接地材料，如铜线或镀铜铝线，以降低接地电阻。
•对于接地电阻过高的设备，有必要重新设计接地系统，增加接地电极面积。
3.2 接地导线更换与维护我们将对老化和腐蚀的接地导线进行更换，并严格按照标准要求进行维护。
具体措施如下：•定期检查接地导线状态，发现问题及时更换。
•使用耐腐蚀性能好的导线材料，延长接地导线的使用寿命。
•对接地导线进行绝缘测试，确保其良好的绝缘性能。
3.3 接地网格改造为了改善接地网络，我们将进行接地网格的改造。
具体措施如下：•增加接地点数目，使接地网格更加密集。
•确保各设备的接地导线均连至接地网格。
•对于大功率设备，设置独立的接地电极，以确保其良好的接地效果。
3.4 接地系统监测与维护为了保证接地系统的长期稳定运行，我们将进行系统监测与维护。
具体措施如下：•建立接地系统的监测与记录机制，定期检查接地电阻。
•对接地系统进行清洁和维护，确保接地材料的良好导电性能。
•按照标准要求，定期检测接地系统的绝缘性能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
西藏阿里过渡电源项目全厂接地网特性参数测试方案批准：贺祥云审核：肖中林校核：王纯高编写：陈瑜琨史博葛洲坝集团股份有限公司西藏阿里过渡电源工程施工项目部二0一0年六月二十一日西藏阿里过渡电源项目全厂接地网特性参数测试方案一概况接地是为了保证接地装置内、外发生接地故障时，经接地装置流入地中的最大短路电流，所造成的接地电位升高及地面的电位分布不致于危及人员和设备的安全，将电站范围的接触电位差和跨步电位差限制在安全值之内。
阿里过渡电源接地网由主厂房接地网、综合水池接地网、综合水泵房接地网、燃油泵房接地网、含油污水处理车间接地网等部分组成。
从接地网整体性来看，已完成的接地网已经有效的连为一个整体。
整个接地网共敷设接地扁铁3500m，埋设接地模块150个，打下钢桩50根，经计算接地网总面积约为6190㎡，最大对角线长度为112 m。
为了检查截流前已完接地工程的施工质量及接地效果，通过对全厂接地装置进行接地电阻、接触电势、跨步电势、接触电压、跨步电压及两台避雷针的接地电阻的测试，以便为后续工程的接地施工提供有关技术参数和决策依据。
本方案编制依据为中华人民共和国国家标准《电气装置安装工程电气试验设备交接试验标准》GB50150 。
二测试原理1、接地电阻的测量：测量接地电阻的方法很多，这里对接地网的接地电阻测试采用的方法是三极法，其测试接线原理图如图所示。
为了便于分析简化计算，把整个接地网视为半球形，设Rg为球v1.0 可编辑可修改半径（m ），流入大地的电流为I （A ），则：三极法测接地电阻的原理接线图在距球心为x （m ）处球面上电流密度为：22x I J π= （A/m 2） 根据电场强度ρ⋅=J E （v/m ） 则距球心x(x ≥Rg)处所具有的电位为xxxx Idx xI Edx U ∞∞∞=-=-=⎰⎰πρπρ222(V)因此电极1使1、2之间所呈现的电位差为)11(2121d Rg I U -=πρ (V) 电极3使1、2之间所呈现的电位差为)11(13232d d U -= (V) U 1、U 2之间的总电位差为)1111(213231221d d d Rg I U U U -+-=+=πρ (V) 则U 1、U 2之间呈现的电阻Rg 为)1111(2132312d d d Rg I U Rg -+-==πρ (Ω)而接地网的接地电阻实际等于RgR πρ2=(Ω) 欲使测量的接地电阻Rg 与接地网的实际电阻R 两者是相等的，则必须有0111132312=-+-d d d 设 1312d R d ⋅=，1323)1(d R d ⋅-= 则有 01111=--+-RR 即 012=-+R R 得 618.0251=±-=R （负根舍去） 上述分析过程表明，如果电流极置于非无穷远处，则电压极将对电流极与被测接地网两者之间进行黄金分割，即放在距接地网处，就可测得接地网的真实接地电阻。
事实上，一般将电流极与电压极布置成一直线，电流极与接地网边缘之间的距离d 13为接地网最大对角线D 的4～5倍，电压极到接地网的距离d 12 约为d 13的50%～60%即可。
2、跨步电势及接触电压的测量：接触电势是当接地短路电流流过接地装置时，在地面上离电力设备的水平距离为0.8m 处(模拟人脚的金属板)，沿设备外壳、构架或墙壁离地的垂直距离为1.8m 处的两点之间的电位差；接触电压是指人接触上述两点时所承受的电压。
跨步电势是指当接地短路电流流过接地装置时，在地面上水平距离为的两点指点的电位差；跨步电压是指人体两脚接触上述两点时所承受的电压。
如需测量接触电压和跨步电压，可根据下图进行测量。
接触电压和跨步电压测量原理图S —电力设备架构，在测量中为测量点A 、B 、C 、D 、E 点；V 1和V 2—高输入阻抗电压表；P —模拟人脚的金属板；Rm —模拟人体的电阻；G —接地装置；C —测量用电流极通过上图，可以推导出如下公式：接触电势E j jmPm j U R R R E 2+=(V) 接触电压U j 2Pm j m j R R E R U +=(V) 跨步电势E k k m Pm k U R R R E 2+=(V) 跨步电压U kPm km k R R E R U 2+=(V)式中E j ，E k —接触电势和跨步电势；U j，U k—接触电势和跨步电势；R P—人一个脚的接地电阻；R m—模拟人体的电阻，1500Ω。
三测试方法1、接地网接地电阻的测量：采用工频电流电压法（三线法）进行测量。
测量接线如图所示，每个电压极测量三次，再取平均值，即：R=(R1+R2+R3)/3。
通过比较最小的平均值即为本次接地电阻实测值。
在进行测量时，采用50㎜2橡皮绝缘多股铜芯软电缆作为电流测试线，10㎜2橡皮绝缘多股铜芯软电缆作为电压测试线，用L80×8㎜角钢作为电压探针桩。
为了安全起见，测试加压电源的电压选择70～75V，估计被测接地网的接地电阻值在1～2Ω之间，那么测试最大电源容量在4KW左右，故选择BX1-500型交流弧焊机作为加压电源是完全可以满足要求的。
同时准备6kVA试验调压器及3台2kVA行灯变压器作为后备加压电源。
v1.0 可编辑可修改工频电流电压法接线图2、接触电势、跨步电势、接触电压和跨步电压的测量：接触电势、跨步电势、接触电压和跨步电压的测量与接地网接地电阻同时进行，共分5个测量点进行。
步骤如下：(1)、按照接触电压和跨步电压测量原理图配线，测量用电流极采用接地网接地电阻测量用电流极；模拟人脚的金属板采用0.125m ×0.25m的长方形钢板，在放置金属块是为使金属块良好接地，应先将地面平整好后使用调和好的降阻剂敷设在地面上后再敷设金属块，并在金属板上放置15kg的配重块，试验过程中应注意保持地面的湿度；模拟人体的电阻采用0～5000Ω的滑线变阻器，在接线时调整为1500Ω即可。
(2)、接触电势、跨步电势的测量：确认接线正确后，取下并联在电压表V1和V2上的电阻Rm后，开始施加电流。
电流值应尽可能的升高，电流值应＞20A。
在电流稳定后读取电压表V1和V2的值，V1的读数值即为接触电势，V2的读数值即为跨步电势。
(3)、接触电压、跨步电压的测量：完成接触电势和跨步电势的测量后，降电流。
将电阻Rm 恢复接线，检查接线正确后，开始施加电流。
电流值应尽可能的升高，电流值应＞20A 。
在电流稳定后读取电压表V1和V2的值，V1的读数值即为接触电压，V2的读数值即为跨步电压。
(4)、通过测得的接触电压和跨步电压，可根据如下公式推断出，当通过接地装置入地的最大短路电流值为Imax 时，对应的接触电压和跨步电压的最大值。
II U U jj maxmax = II U U kk maxmax = U jmax —接触电压最大值； U kmax —跨步电压最大值；I max —短路电流最大值，通过设计图F357S-D0101-04查的三相短路冲击电流峰值为；U j —实测接触电压； U k —实测跨步电压； I —测量时的实际输入电流。
四 现场布置1、接地网的测试点位置选择：因为本接地网处于阿里35kV 变电站及多处建筑物中，为避免建筑物中的金属接地体对测量结果的影响，本次测量点选择在厂区接地网中的接地井及接地网4个边角处，共计5个测量点，同时为测量避雷器接地电阻分别在1、2#避雷器旁加设两个测量点。
见测量点布置图：在测量点处用2m角钢与测试点接地扁铁连接，并垂直于地面竖立，作为接触电势和接触电压的测量点。
2、电流极位置的选择及布置：电流极的选择应沿上述5个测试点向各自不同方向延伸，距测试点560m处；并列打入4跟3m深L80×8㎜角钢作为试验电流极。
3、电压极位置的选择及布置：电压极沿每个测试点向电流极延伸至252m、280m、308m、336m、364m处分别打入3m深L80×8㎜角钢作为试验电压极。
同时应注意电流极、电压极的打入深度应在冻土层以下打入，即应在1.5m土层以下打入。
在电流极、电压极打入过程中应灌入降阻剂，从而使电流极、电压极与土壤良好接触，端头露出地面150—200 mm以便连接引线。
4、电流线、电压线的布置：电流线由测试点向电流极直线布置，电压线由测试点向电压极直线布置，在布置电压线时为避免与电流线之间发生互感干扰，应与电流线相隔至少5m平行布置。
五所需材料、仪表、设备及工具（一）测试所需材料1.50㎜2橡皮绝缘多股铜芯软电缆800 m2.10㎜2橡皮绝缘多股铜芯软电缆500 m3.4㎜2橡皮绝缘多股铜芯软电缆100 m4.3×25＋1×10橡皮绝缘电缆100 m5.L80×8㎜角钢（桩67根×3 m）200 m6.降阻剂（每个桩50㎏）2100㎏7.绝缘胶布10卷8.绝缘胶带10卷9.钢板 (0.125m× 4 块10.配重铁块60 kg （二）测试所需仪表、设备、工具1.三相配电柜 100A1台2.BX 1-500型交流电焊机1台3.6kVA试验调压器1台4.2kVA行灯变压器3台5.电流互感器（100/5）1只6.FLKE万用表2块-24 VA表4块8.0～5000Ω滑线变阻器 2 台9.自动空气开关（200A）2个10.自动空气开关（100A）1个11.4P八角锤2把12.12P八角锤2把13.铁锹10把14.挖掘机1台（三）测试所需交通、通讯工具1.对讲机5部2.交通工具车2辆六劳动力计划1.现场管理人员3人2.测量人员2人3.电工4人4.测试人员3人5.线路布置人员10人七其它及注意事项为了确保接地电阻测试工作的顺利进行，成立专门的接地电阻测试小组，在测试过程中，现场实行统一指挥、统一调度。
1．电缆连接应可靠，绝缘必须满足质量要求；2．试验前应认真检查，保证接线准确无误；3．试验过程中严禁电流互感器二次侧开路；4．试验过程中严禁周边进行电焊施工，尽量排除一切干扰因素，以免对测试结果造成影响；5．电流表和电压表在测试时应同时读数，并作好相对应的记录；6．试验周围设置安全标志，无关人员不得入内。
二0一0年六月二十一日附：试验记录表格西藏阿里过渡电源项目电气试验现场记录表记录编号：XZAL-D1001-001第页共页。
