热释电探测器介绍

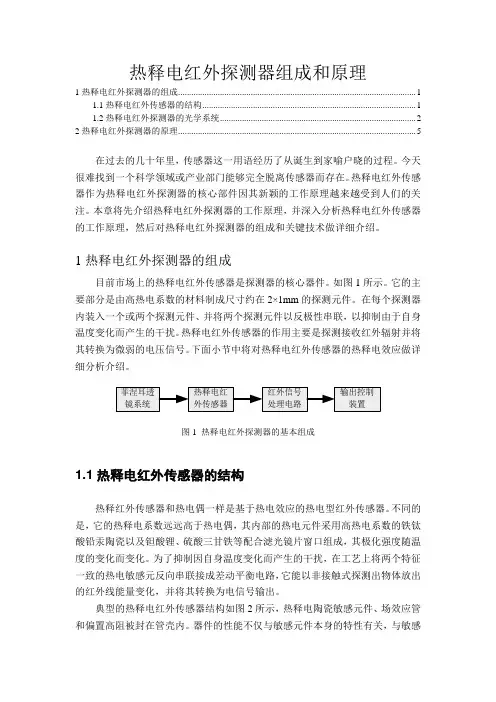

热释电红外线传感器

热释电红外线传感器主要是由一种高热电系数的材料，如锆钛酸铅系陶瓷、钽酸锂、硫酸三甘钛等制成尺寸为2*1mm的探测元件。在每个探测器内装入一个或两个探测元件，并将两个探测元件以反极性串联，以抑制由于自身温度升高而产生的干扰。由探测元件将探测并接收到的红外辐射转变成微弱的电压信号，经装在探头内的场效应管放大后向外输出。为了提高探测器的探测灵敏度以增大探测距离，一般在探测器的前方装设一个菲涅尔透镜，该透镜用透明塑料制成，将透镜的上、下两部分各分成若干等份，制成一种具有特殊光学系统的透镜，它和放大电路相配合，可将信号放大70分贝以上，这样就可以测出10~20米范围内人的行动。

菲涅尔透镜利用透镜的特殊光学原理，在探测器前方产生一个交替变化的“盲区”和“高灵敏区”，以提高它的探测接收灵敏度。当有人从透镜前走过时，人体发出的红外线就不断地交替从“盲区”进入“高灵敏区”，这样就使接收到的红外信号以忽强忽弱的脉冲形式输入，从而强其能量幅度。

人体辐射的红外线中心波长为9~10--um，而探测元件的波长灵敏度在0.2~20--um范围内几乎稳定不变。在传感器顶端开设了一个装有滤光镜片的窗口，这个滤光片可通过光的波长范围为7~10--um，正好适合于人体红外辐射的探测，而对其它波长的红外线由滤光片予以吸收，这样便形成了一种专门用作探测人体辐射的红外线传感器。

被动式热释电红外探头的工作原理及特性：人体都有恒定的体温，一般在37度，所以会发出特定波长10UM左右的红外线，被动式红外探头就是靠探测人体发射的10UM左右的红外线而进行工作的。人体发射的10UM 左右的红外线通过菲泥尔滤光片增强后聚集到红外感应源上。红外感应源通常采用热释电元件，这种元件在接收到人体红外辐射温度发生变化时就会失去电荷平衡，向外释放电荷，后续电路经检测处理后就能产生报警信号。

1)这种探头是以探测人体辐射为目标的。所以热释电元件对波长为

10UM左右的红外辐射必须非常敏感。

2)为了仅仅对人体的红外辐射敏感，在它的辐射照面通常覆盖有特殊的菲泥尔滤光片，使环境的干扰受到明显的控制作用。

3)被动红外探头，其传感器包含两个互相串联或并联的热释电元。而且制成的两个电极化方向正好相反，环境背景辐射对两个热释元件几乎具有相同的作用，使其产生释电效应相互抵消，于是探测器无信号输出。

4)一旦人侵入探测区域内，人体红外辐射通过部分镜面聚焦，并被热释电元接收，但是两片热释电元接收到的热量不同，热释电也不同，不能抵消，经信号处理而报警。

5)菲泥尔滤光片根据性能要求不同，具有不同的焦距（感应距离），从而产生不同的监控视场，视场越多，控制越严密。

被动式热释电红外探头的优缺点：

优点：

本身不发任何类型的辐射，器件功耗很小，隐蔽性好。价格低廉。

缺点：

◆容易受各种热源、光源干扰

◆被动红外穿透力差，人体的红外辐射容易被遮挡，不易被探头接收。

◆易受射频辐射的干扰。

◆环境温度和人体温度接近时，探测和灵敏度明显下降，有时造成短时失灵。

抗干扰性能：

1。防小动物干扰

探测器安装在推荐地使用高度，对探测范围内地面上地小动物，一般不产生报警。

2。抗电磁干扰

探测器的抗电磁波干扰性能符合GB10408中4.6.1要求，一般手机电磁干扰不会引起误报。

3。抗灯光干扰

探测器在正常灵敏度的范围内，受3米外H4卤素灯透过玻璃照射，不产生报警。

红外线热释电传感器的安装要求：

红外线热释电人体传感器只能安装在室内，其误报率与安装的位置和方式有极大的关系.。正确的安装应满足下列条件：

1。红外线热释电传感器应离地面2.0-2.2米。

2。红外线热释电传感器远离空调, 冰箱，火炉等空气温度变化敏感的地方。

3。红外线热释电传感器探测范围内不得隔屏、家具、大型盆景或其他隔离物。

4。红外线热释电传感器不要直对窗口，否则窗外的热气流扰动和人员走动会引起误报，有条件的最好把窗帘拉上。红外线热释电传感器也不要安装在有强气流活动的地方。

红外线热释电传感器对人体的敏感程度还和人的运动方向关系很大。红外线热释电传感器对于径向移动反应最不敏感, 而对于横切方向 (即与半径垂直的方向)移动则最为敏感. 在现场选择合适的安装位置是避免红

外探头误报、求得最佳检测灵敏度极为重要的一环。

re200b是热释电红外传感器。这种传感器是由一种晶体材料做成，当这种晶体表面受到红外线照射时，会在晶体表面产生电荷。随着光线对晶体照射的改变，电荷量也会发生改变。这个改变的电信号可以通过场效应管来进行测量，基本就是这样的一个原理制作了这样的传感器。

这种传感器对于不同波长的光线照射都能产生不同程度的响应，因此在传感器前会加入一个滤镜窗口，这就是为什么我们能看到的re200b的to5封装形式中有一个像玻璃似的小窗。当然通过这个滤镜可以限定晶体对特定波长的光线产生响应，一般在8um~14um，这样就非常接近人体辐射的红外线波长了

菲涅尔镜片的原理和应用

菲涅尔镜片是红外线探头的“眼镜”，它就象人的眼镜一样，配用得当与否直接影响到使用的功效，配用不当产生误动作和漏动作，致使用户或者开发者对其失去信心。配用得当充分发挥人体感应的作用，使其应用领域不断扩大。

菲涅尔镜片是根据法国光物理学家FRESNEL发明的原理采用电镀模具工艺和PE（聚乙烯）材料压制而成。镜片（0.5mm厚）表面刻录了一圈圈由小到大，向外由浅至深的同心圆，从剖面看似锯齿。圆环线多而密感应角度大，焦距远；圆环线刻录的深感应距离远，焦距近。红外光线越是靠进同心环光线越集中而且越强。同一行的数个同心环组成一个垂直感应区，同心环之间组成一个水平感应段。垂直感应区越多垂直感应角度越大；镜片越长感应段越多水平感应角度就越大。区段数量多被感应人体移动幅度就小，区段数量少被感应人体移动幅度就要大。不同区的同心圆之间相互交错，减少区段之间的盲区。区与区之间，段与段之间，区段之间形成盲区。由于镜片受到红外探头视场角度的制约，垂直和水平感应角度有限，镜片面积也有限。镜片从外观分类为：长形、方形、圆形，从功能分类为：单区多段、双区多段、多区多段。

当人进入感应范围，人体释放的红外光透过镜片被聚集在远距离A区或中距离B区或近距离C区的某个段的同心环上，同心环与红外线探头有一个适当的焦距，红外光正好被探头接收，探头将光信号变成电信号送入电子电路驱动负载工作。整个接收人体红外光的方式也被称为被动式红外活动目标探测器。

镜片主要有三种颜色，一、聚乙烯材料原色，略透明，透光率好，不易变形。

二、白色主要用于适配外壳颜色。三、黑色用于防强光干扰。镜片还可以结合产品外观注色，使产品整体更美观。

每一种镜片有一型号（以年号+系列号命名），镜片主要参数：

一、外观描述——外观形状（长、方、圆）、尺寸（直径）。以毫米为单位。

二、探测范围——指镜片能探测的有效距离（米）和角度。

三、焦距——指镜片与探头窗口的距离，精确度以毫米的小数点为单位。长形和方形镜片要呈弧形以焦距为单位对准探头窗口。

镜片与探头的配合应用——我们常用的是双源式探头，揭开滤光玻璃片，其内部有两点对7—14um的红外波长特别敏感的TO—5材料连接着场效管。

静态情况下空间存在红外光线，由于双源式探头采用互补技术，不会产生电信号输出。动态情况下，人体经过探头先后被A源或被B源感应，SaSb 产生差值，双源失去互补平衡作用而很敏感地产生信号输出，见图（3C）。当人对着探头呈垂直状态运动，Sa=Sb不产生差值，双源很难产生信号输出。因此，探测器安装的位置与人行走方向呈平行为宜。根据以上原理探头与镜片结合可以做成以下感应方式的人体探测器。

A、单区多段水平式和单区多段垂直式。

图（4）单区多段水平式感应角度大，这是探头水平视场角度大的缘故，形成一个长方形扇面感应区，单区多段水平式亦称水平幕帘式感应，此感应方式能避开上下红外线干扰。图（5）单区多段垂直式感应角度小，这是探头垂直视场角度小的缘故，形成一个垂直形扇面感应区，单区多段垂直式亦称垂直幕帘式感应，此感应方式能避开左右红外线干扰。图（6）探头与镜片配合不符合SaSb产生差值的要求，因此感应不灵敏。采用双区同心圆相近的镜片也能达到幕帘式感应效果。单区多段和双区多段多用于局部区域感应。

B、多区多段感应式和多区多段圆锥体式。

图（7）是多区多段感应式探头与镜片对应位置和探测效果图，多区多段感应式多用于挂墙式安装，倾斜向下探测三个不同的区域。图（8）是多区多段圆锥体感应式，多用于吸顶式安装，直接向下探测。采用双源探头配用圆形镜片感应方向图不似圆锥体，因为探头水平视角大于垂直视角而且出现Sa=Sb的现象，
