预应力锚杆锚索施工方案
预应力锚索施工方案
预应力锚索施工方案施工工艺（1）挖土与平整场挖土由现场工程部协调，锚杆施工前，要求挖土至锚杆位置以下0.5m，并保证离护坡桩大于10.0m范围内平坦。
（2）设备选择根据该地地层条件，本次锚杆施工选用螺旋锚杆钻机及跟管锚杆钻机进行成孔。
（3）成孔施工①采用普通螺旋锚杆机进行钻进成孔。
②锚杆钻孔水平方向孔距在垂直方向误差不大于100mm，偏斜度不大于5%。
③锚杆施工根据设计倾角进行调整定准孔位后方可成孔，锚杆水平方向孔距误差不大于5Omm，垂直方向孔距误差不大于100mm。
④锚杆孔深不小于设计长度，不宜大于设计长度的1%。
⑤如果锚杆施工遇到地下障碍时，不能强行钻进，当探明障碍物后，可调整锚杆孔位及角度避开管线等障碍。
⑥锚杆施工必须避开降水井管及其滤料层，以防锚杆注浆时将井淤死。
（4）锚杆杆体加工与安装①本次锚杆杆件用抗拉强度为1860N/mm2的7A5预应力钢绞线加工而成，制作前查验进场材料合格证、质量证明书齐全，同时进行复检，合格后方可使用。
②杆体制作应在现场平坦开阔、坚实地面进行，必要时地下铺塑料布，根据锚杆设计杆体长度用砂轮锯切断（设计杆体长度为锚杆长度+1.00m），根据锚杆所用根数每隔2.0m用火烧丝跟隔离架绑扎在一起，隔离架用1寸半的硬塑料管加工而成，钢铰线夹在缝隙里，非锚固段涂上黄油，套上Φ20软塑料管，两端用胶带密封，杆体下端用胶带缠紧，以便入孔底。
③安放锚杆前，跟管钻机所成孔用水冲洗，直至孔口流出清水为止。
④杆体下放时，把二次劈裂注浆管（6″塑料管）插入隔离架中心孔，距孔底100-200mm，跟钢绞线一同沿钻孔中心线徐徐送入孔内，中途遇阻时，可适当提动杆体，调整方向再下，如处理无效时，应将杆体提出孔外，重新清孔。
（5）注浆①注浆是锚杆施工的一道重要工序，直接决定锚杆的质量，本次锚杆注浆分两次进行，第一次以不小于1Mpa的压力注浆，水灰比0.45-0.50,直至孔口处溢出纯水泥浆为止。
预应力锚杆(锚索)专项施工方案
重庆公馆2#楼与4#楼之间岩质边坡治理工程预应力锚索（杆）张拉专项施工方案重庆市顺源市政工程有限公司2010年6月5日预应力锚索（杆）张拉专项施工方案1．概述本合同段重庆公馆2#楼与4#楼之间边坡治理工程，B-B1段锚索（杆）施工地段，该工程位于渝中区胜利路132号，在2009年10月施工过程中，经现场施工验槽发现岩层中有软弱结构面，经设计单位对重庆公馆2#楼与4#楼之间岩质边坡进行施工勘察后，编制《重庆公馆2#楼与4#楼之间岩质边坡岩土工程勘察报告（施工勘察）》，此时，该段边坡顶2#楼已施工约10层，但桩基础未落入已发现顺层软弱结构面以下，坡顶建筑荷载及风荷载等严重威肋着重庆公馆2#楼与4#楼之间岩质边坡的安全，进而威肋坡顶及坡脚拟建2#楼及4#楼的安全。
该段边坡长约120m，坡高11.0m～12.9m，坡向约128度，以岩质边坡为主，坡顶局部覆盖土层根据工程地质勘察资料，设计采用预应力锚索进行坡面防护，锚固体长度8.5m至10m，锚索间距为2.3m，锚索由7φS15.2的钢铰线编制而成2．张拉施工：采用CW-150型千斤顶、JM系列锚具。
3.锚索主要施工方法3.1 施工主材3.1.1 钢绞线采用符合《预应力混凝土用钢绞线》GB/T5224-2003和ASTMA416-98的标准的1860MPa，高强度低松弛无粘结φ15.24mm钢绞线。
3.1.2 钢筋采用符合国家有关标准钢筋。
3.1.3水泥采用地维牌普硅P.O42.5水泥。
3.1.4锚具锚索采用JM系列锚具或其它符合技术要求的相同规格的锚具。
3.1.5 施工主材进场抽检项目钢绞线力学性能试验；锚具硬度及张拉机具率定试验；水泥安定性试验；钢筋拉伸试验；C40锚墩砼及封锚砼配合比试验；M30水泥浆配合比试验。
3.2施工排架根据锚索分布情况需搭设承重施工排架。
排架拟采用Φ48mm普通脚手架钢管搭设，排架钢管密度为1.5m×1.3m×1. 8m（间距×排距×步距），临空侧一排设剪刀撑，每4跨设置一道斜撑。
预应力锚索施工方案

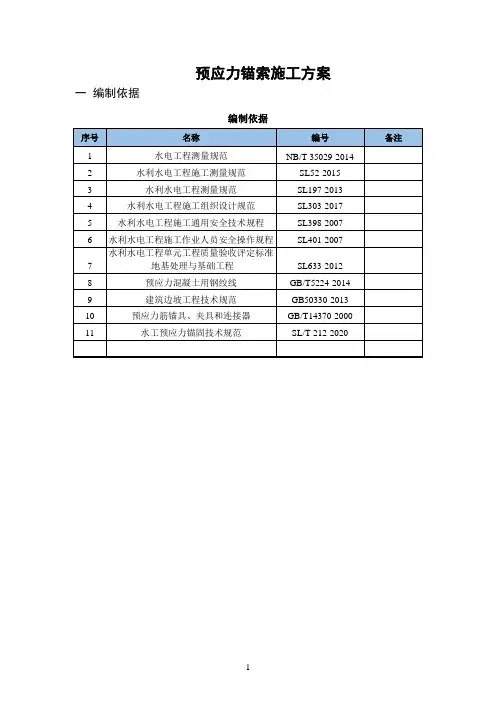

预应力锚索施工方案一编制依据编制依据二工艺流程2.1工艺流程图2.2工艺流程说明2.2.1施工准备预应力锚索施工主材按照规范要求进行抽样检查，抽样合格的钢绞线方能用于预应力锚索施工。
张拉设备须成套进行标定，并按标定配套进行使用。
预应力锚索用钢绞线及孔口钢垫座套管、架线环、垫座钢筋等均在现场加工场地制作。
2.2.2锚索造孔2.2.2.1施工平台一般需采用搭设排架形成施工平台。
排架为贴坡式排架，采用φ48的钢管搭设，其底部宽140cm，顺坡上升后逐步加宽，工作平台宽度不小于450cm，立杆纵距1.5米，横距1.8米，层高1.8米。
随架高增加，横杆与岩面连壁锚杆相连。
连壁锚杆采用手风钻造孔，成孔孔径Ф50㎜，入岩深度0.6～0.8米，下倾角度随坡形，穿Ф48㎜钢管制成的锚管。
排架上口每3.6米设置一根连壁锚管（排架立杆间隔设置）。
排架工作平台搭设到位后，用厚质木板或竹跳板铺设工作平台，板头用铁丝绑扎牢固，平台外侧挂设安全网。
同时在架外侧设置剪刀撑和斜撑，架底顺坡面设置扫地杆，以提高排架稳定性。
为保证人员上下作业安全，在架腹部位搭设人工爬梯，人工爬梯随排架同步上升。
排架搭设完毕，经验收合格可投入使用。
2.2.2.2孔位放样排架搭设完毕后，由测量队根据设计提供的数据放样。
按照施工设计通知提供的孔位桩号和高程及钻孔方位等施工参数，利用大坝坐标系的控制点用全站仪精确测放锚索开孔孔位，同时放好钻孔前、后方位点。
坝后坡锚索孔口处坡面需进行开挖处理，以满足墩头混凝土距护坡衬砌混凝土面距离大于20cm的要求。
2.2.2.3钻机定位利用边坡上的锚杆和排架加固锚管，对钻机进行定位加固。
2.2.2.4开钻开钻前复测钻机定位参数（孔向、孔位、孔斜、孔径、孔深等），核对无误方可开钻。
开孔钻进要低转速、低压推进。
钻进过程中根据岩粉、返渣、漏气、进尺速度等现象判断孔内地层情况，并及时调整采取适宜的钻进参数，确保钻进效率和钻孔精度。
高边坡预应力锚索框梁或锚杆格梁防护施工方案及方法
高边坡预应力锚索框梁或锚杆格梁防护施工方案及方法一、方案设计1.确定防护对象：高边坡预应力锚索框梁或锚杆格梁。
2.确定防护目标：防止高边坡梁体受到外力破坏，保证梁体的稳定性和安全性。
3.研究边坡的地质条件、土壤力学、浸淫水情况等，评估边坡的稳定性和潜在的风险。
4.进行预应力计算，确定最佳的预应力锚索布置方案。
5.确定适当的预应力锚索材料和规格。
二、材料和设备准备1.预应力锚索材料：包括锚索和锚索端头，根据设计方案选购适当材料。
2.预应力锚索设备：包括锚索张拉设备、张拉器和锚具等。
3.钢筋和混凝土材料：根据梁体的设计要求购买足够的钢筋和混凝土。
4.所需的辅助设备和工具：如起重机、卷扬机、挖掘机、打地锚机等。
三、施工步骤1.梁体施工：按照设计要求，先进行梁体的搭模和钢筋绑扎工作，然后进行混凝土的浇筑和养护。
2.预应力锚索施工：根据梁体的设计要求和锚索布置方案，进行预应力锚索的布置工作。
首先，在梁体两侧的边坡上挖掘锚孔，并进行清理和处理。
然后根据设计要求，安装锚孔套筒，并固定预应力锚索。
在锚索两端安装张拉器和锚具，并进行张拉调整。
最后，进行预应力锚索的锚固和防护措施。
3.高边坡的防护施工：根据边坡的具体情况，采取适当的防护措施。
可以选择进行护坡砌筑、护坡植被、喷涂护坡等工作，以增加边坡的稳定性和防止水土流失。
四、质量控制1.施工方案和设计方案的符合性检验：核对施工方案和设计方案，确保符合工程要求。
2.施工现场的安全控制：确保施工现场的安全，做好防护措施。
3.材料的质量控制：选择合格的材料，保证质量符合要求。
4.施工工艺的质量控制：按照施工工艺要求进行施工，避免施工缺陷。
5.相关试验和检测：对关键工程部位进行必要的试验和检测，确保施工质量合格。
五、验收和保养1.完成施工后，对整个工程进行验收，确保施工质量符合设计要求。
2.对预应力锚索部分进行保养和维护，定期检查锚孔套筒和锚具的情况，并做相应的修复和更换工作。
预应力锚索施工方案
预应力锚索施工方案预应力锚索是指锚固在锚块或锚杆末端的预应力构件。
预应力锚索施工方案是指在工程施工过程中对预应力锚索进行安装、张拉及锚固的具体操作规程。
一、施工前准备1. 安全措施：明确作业区域，设置安全警示标志并配备专职安全员。
2. 材料准备：准备好预应力锚索、锚固管、锚固胀套、注浆材料等。
3. 工具准备：检查并清理预应力设备、工具箱，确保设备正常运转。
二、锚索安装1. 打孔定位：根据设计要求，对锚固部位进行准确定位并进行打孔。
2. 清理孔底：使用空气压缩机或抽风机清理孔底的碎石、灰尘等杂物。
3. 注浆：在孔底注入预先测定的注浆量。
4. 安装锚索：将锚索通过锚固管的孔口插入孔内，保证锚索的锚固长度符合要求。
5. 固定锚端：在锚索的锚端处使用螺栓或其它固定装置将锚索固定住。
三、锚索张拉1. 引张设备搭设：搭设引张设备，保证设备的稳定和牢固。
2. 引张锚固：根据设计要求，选择适当的引张力，将锚索逐渐张拉到位。
3. 引张检验：使用引张力检测仪器对锚索的张拉力进行检测，确保引张力符合设计要求。
4. 固定锚索：在锚索达到设计引张力后，及时固定锚索，并进行验收。
四、注浆1. 清洗孔口：使用空气压缩机或抽风机对孔口进行清洗，确保孔口干净。
2. 注浆准备：根据注浆方案进行注浆材料的调配和搅拌，确保注浆材料质量。
3. 注浆施工：将注浆材料灌入清洗后的孔口，注浆压力要符合设计要求。
4. 注浆固化：根据注浆材料的固化时间，等待一定时间使注浆材料固化。
5. 清理孔口：在注浆固化后，对孔口进行清洗，在固化混凝土表面上涂刷防腐剂。
五、施工验收1. 引张力测试：对已经固定的锚索进行引张力测试，测试结果符合设计要求。
2. 注浆质量验收：对注浆孔口进行质量验收，注浆灌入量符合设计要求。
以上为预应力锚索施工方案的基本步骤，具体操作时需要根据工程的实际情况进行微调和细化。
在施工过程中，必须严格按照设计要求和施工规范进行操作，确保预应力锚索的施工质量和安全。
预应力锚索(杆)施工方案
预应力锚索（杆）施工方案1 —般规定1.1 锚固工程计划设计图、边坡岩土性质等资料应齐全。
1.2 施工场地、临时便道应已修建硬化完成，且场地硬化应满足相关文件规定的要求；施工用水、用电应已到位。
1.3 根据现场的情况、设计文件和工期要求，编制完成施工组织设计，制订施工进度计划，并已建立质量保证体系和安全保证体系。
1.4 分项工程开工报告应已批复。
1.5工地现场管理人员、专业技术人员、技术工人和普通工人应到位，且配备合理。
1.6 施工所需机械设备、测量仪器、检测仪器应已进场。
1.7 施工用材料应已进场，并且材料有关性能指标均已达到设计要求，并符合国家标准或行业规范的要求。
1.8 现场各种施工标志牌（工程概况、安全标示、操作规程、材料标示等）应已制作安装完成。
1.9 已对边坡进行中线、水平、横断面的复测，并已在边坡上按设计图纸确定了预应力锚索（杆）的位置。
2 施工工序2.1锚索（杆）施工的内容包括施工准备、造孔、锚索（杆）制作与安装、混凝土结构钢筋制安、注浆、锚索（杆）张拉锁定、验收、封锚7个环节。
2.2预应力锚索（杆）施工工序如图8-1所示。
图1为使用自由段无套管的预应力筋时采用二次注浆的基本施工工序，若采用自由段带套管的预应力筋时，宜在锚固段长度和自由段长度内采取同步一次性全段注浆，并且，高压劈裂压浆仅限于设计要求提高地层锚固力或有其他特殊要求时采用。
3 施工要点3.1 施工准备(1)设计锚固工程坡面开挖成形，并经验收合格。
(2)施工作业开始之前，应进行预应力锚索（杆）的基本试验（附图1.24），并向监理工程师和设计代表提交试验报告，待试验报告批准并经设计锚固参数确认或调整后，方可进行预应力锚索（杆）工程施工作业。
锚索（杆）试验孔位置由监理和设计代表现场确定。
(3)在进行施工场地整理及搭设工作平台时，施工方需对已施工完成的坡面依据设计图纸进行测量，确定应力锚索（杆）的位置。
3.2 钻孔(1)锚孔测放：根据设计图，将锚孔位置准确测放在坡面上.(2)钻孔设备：根据锚固地层类型、锚孔孔径、深度及施工场地条件等选择钻孔设备。
高边坡防护工程预应力锚索、锚杆施工方案
松建高速公路施工技术方案报审表承包单位：中国建筑第七工程局有限公司合同段：A11合同段监理单位：南平市路达公路工程监理服务有限公司本表编号：长深线松溪（闽浙界）至建瓯高速公路A11合同段高边坡防护工程预应力锚杆、锚索施工方案编制：复核：南平松建高速公路A11合同段项目经理部二零一零年十二月中国建筑第七工程局有限公司南平松建高速公路A11合同段项目经理部1、目的 (4)2、编制依据 (5)3、过程概况 (5)4、施工工艺流程： (5)5、预应力锚索施工方案 (5)5.1施工准备 (5)5.2锚孔钻造 (5)5.3锚筋制安 (6)5.4锚孔注浆 (6)5.5锚筋张拉锁定 (7)5.6、预应力锚索张拉差异荷载增量和理论伸长量的计算 (7)5.7伸长量计算 (9)5.8试验孔施工 (10)6预应力锚杆施工方法 (11)6.1施工准备 (11)6.3造孔 (11)6.9张拉力计算 (13)7、各种保证措施 (14)7.1质量保证措施 (14)7.2、安全、环保施工措施 (15)高边坡防护工程预应力锚杆、锚索施工方案1、目的编制高边坡预应力锚杆、锚索施工方案的目的就是为了更好的指导施工生产，使现场作业人员能够规范施工。
2、编制依据《福建省高速公路路基标准化指南》《公路路基施工技术规范》《施工图设计文件》3、过程概况本段路堑高边坡锚杆、锚索分为预应力锚杆、预应力锚索、非预应力锚杆、预应力锚杆地梁并按图纸设计要求配合小导管注浆。
在设计过程中与拱型骨架交错布置，预应力锚索及预应力锚杆孔按照设计孔深进行钻孔并设置钢绞线与精轧螺纹钢，并按照图纸设计长度进行锚固段施工。
4、施工工艺流程：施工准备锚筋制安锚筋制安锚孔注浆锚筋张拉锁定锚孔验收封锚5、预应力锚索施工方案5.1施工准备为确保边坡的坡度及位置准确性，提前通过测量在边坡上进行测量确认出边坡开挖的台阶位置与下挖深度，平台宽度与位置。
放线后及时进行边坡开挖。
根据测量的边坡放坡及每级台阶位置与宽度进行边坡刷破，当开挖面为岩石采用爆破施工。
预应力锚索专项施工方案
预应力锚索专项施工方案预应力锚索专项施工方案一、编制依据本方案的编制依据包括以下文件：1.《建筑边坡工程技术规范》（GB-2002）2.《建筑建筑基坑支护技术规程》（JG120-2012）3.《岩土锚固手册》4.公司人员素质、技术装备、财务能力等综合情况及可调用到本工程的各类资源。
5.本单位在其它工程项目施工的经验。
二、工程概况该工程是一项预应力锚索施工工程，旨在加固边坡。
具体工程概况详见设计文件。
三、施工前提条件在开始施工之前，需要满足以下条件：1.锚固工程计划设计图、边坡岩土性质等资料齐全；2.施工场地、临时便道已修建完成，施工用水、用电已到位；3.已根据现场的情况、设计文件和工期要求，编制完成施工组织设计，已制定施工进度计划，质量保证体系、安全保证体系已建立；4.分项工程开工报告已批复；5.工地现场管理人员、专业技术人员、技术工人和普通工人已到位，配备合理；6.施工所需机械设备、测量仪器、检测仪器已进场；7.施工用材料已进场，并且材料有关性能指标均已达到设计要求和符合国家标准或行业规范要求；8.现场各种施工标志牌（工程概况、安全标示、操作规程、材料标示等）已制作完成；9.已对边坡进行中线、水平、横断面的复测，并已在边坡上按设计图纸确定预应力锚索的位置。
四、施工工序预应力锚索施工的具体工序包括：1.施工准备2.造孔3.锚索（杆）制作与安装4.注浆5.锚索（杆）张拉锁定与封锚五、施工技术及工艺施工技术及工艺包括以下内容：1.造孔技术2.锚索（杆）制作及安装技术3.注浆技术4.锚索（杆）张拉锁定及封锚技术5.安全技术六、施工质量本工程的施工质量应符合设计要求和相关标准规范的要求。
在施工过程中，需要加强质量控制，确保施工质量。
七、安全保证措施施工过程中需要采取各种安全保证措施，确保工人的人身安全和设备的安全。
具体措施包括但不限于：1.严格执行安全操作规程2.加强现场安全巡查3.保证施工设备的安全性能4.加强施工人员的安全教育八、环境保护文明施工施工过程中需要加强环境保护和文明施工，保护生态环境和周边居民的利益。
预应力锚索支护工程施工方案
一、工程概况本项目位于XX地区，主要工程内容包括土方开挖、基础施工、主体结构施工等。
由于地质条件复杂，地下水位较高，为确保施工安全和工程质量，决定采用预应力锚索支护施工方案。
二、编制依据1. 《建筑基坑支护技术规范》（JGJ120-2012）2. 《建筑地基基础设计规范》（GB50007-2011）3. 《岩土工程勘察规范》（GB50021-2001）4. 《预应力锚杆（索）施工及验收规范》（GB50205-2002）三、施工准备1. 施工组织机构：成立专门的项目部，负责施工过程中的组织、协调、管理和监督。
2. 施工人员：配备具有丰富施工经验的技术人员、施工人员及安全员。
3. 机械设备：配置钻机、注浆泵、张拉设备、吊车等机械设备。
4. 材料准备：备足锚杆、锚索、钢筋、水泥、砂石等原材料。
5. 施工现场：做好排水、围护、监测等准备工作。
四、施工方案1. 施工工艺流程（1）测量放样：根据设计图纸，进行测量放样，确定锚杆、锚索位置。
（2）钻孔：采用钻机进行钻孔，确保孔位准确、孔径符合设计要求。
（3）锚杆、锚索制作：根据设计要求，制作锚杆、锚索，并进行质量检验。
（4）锚杆、锚索安装：将锚杆、锚索插入孔内，进行锚固。
（5）注浆：对锚杆、锚索进行注浆，确保浆液饱满、密实。
（6）张拉锁定：对锚杆、锚索进行张拉，达到设计要求的预应力值，并进行锁定。
2. 施工方法及主要技术措施（1）钻孔：采用旋挖钻机进行钻孔，孔径、孔深、孔位符合设计要求。
（2）锚杆、锚索制作：采用钢筋加工设备制作锚杆、锚索，确保其质量。
（3）锚杆、锚索安装：采用人工或机械方式将锚杆、锚索插入孔内，进行锚固。
（4）注浆：采用注浆泵进行注浆，确保浆液饱满、密实。
（5）张拉锁定：采用张拉设备对锚杆、锚索进行张拉，达到设计要求的预应力值，并进行锁定。
五、质量保证措施1. 严格遵循施工规范和设计要求，确保施工质量。
2. 对原材料、施工设备进行检查，确保其符合要求。
预应力锚索专项施工方案
预应力锚索专项施工方案预应力锚索专项施工方案1. 引言1.1 目的本旨在提供预应力锚索专项施工方案的详细说明，以确保施工过程的安全性、合规性和质量。
1.2 范围本方案合用于预应力锚索的施工过程，包括但不限于锚杆制作、预应力锚固、张拉过程和锚固系统的后续处理等。
1.3 定义- 预应力锚索：通过利用预应力技术将混凝土构件与锚固系统连接起来的钢绞线或者钢筋组合。
- 锚杆：在锚固系统中被用于向混凝土体传递预应力的钢杆。
- 锚固系统：由锚杆、锚固器和锚固设备等组成的预应力锚固装置。
2. 施工准备2.1 前期准备2.1.1 根据设计要求制定施工计划，并明确施工和工期。
2.1.2 检查相关施工设备和工具的完好性和合用性。
2.1.3 制定相应的危（wei）险预防措施和安全计划，确保施工过程的安全性。
2.2 施工材料2.2.1 钢绞线或者钢筋：按照设计要求选择符合标准的预应力钢绞线或者钢筋。
2.2.2 锚杆：选择合适的强度和直径的钢杆作为锚杆材料。
2.2.3 锚固器和锚固设备：根据设计要求选择适当的锚固器和锚固设备。
3. 施工流程3.1 锚杆制作3.1.1 制定锚杆制作方案，包括选择锚杆长度、直径和强度等参数。
3.1.2 按照方案要求，进行锚杆的切割、清理、防腐和加固等工序。
3.1.3 对锚杆进行质量检验，确保其满足设计要求。
3.2 预应力锚固3.2.1 进行锚固系统的安装，包括锚固器的固定和调整等。
3.2.2 对已安装的锚固系统进行质量检验，确保其满足设计要求。
3.3 张拉过程3.3.1 制定张拉方案，包括预应力锚索的张拉力、次数和顺序等参数。
3.3.2 进行预应力锚索的张拉，包括控制张拉速度和张拉应力等。
3.3.3 监测和记录张拉的过程参数，确保预应力锚索的质量。
3.4 锚固系统处理3.4.1 完成预应力锚索的张拉后，进行锚固系统的固定和封闭等工序。
3.4.2 对锚固系统进行质量检验，确保其满足设计要求。
4. 安全措施4.1 人员安全4.1.1 提供必要的安全培训，并确保施工人员具备相关技能和证书。
预应力锚索施工方案
预应力锚索施工方案一.工艺流程挖土至锚索标高-50OmmT放线一成孔-安放锚索杆体一一次注浆一二次注浆一锚索张拉锁定。
二.质量标准锚索孔径允许偏差：±5mm;锚索孔距允许偏差：±10Omm;锚索成孔倾角允许偏差：±3%;三、质量控制1放线：由现场测量放线人员按设计要求放线，并经专人检查后做好施工记录。
2、锚索成孔：成孔过程中注意控制水平方向竖直方向垂直度、锚索倾角，成孔后对孔深、孔径、倾角进行检查验收，做好施工记录及隐蔽工程检查记录。
3、锚索孔口堵水：在锚索孔出水量较大的位置，锚索孔成孔后,为防止地下水经孔口外溢影响施工，待套管取出后，在孔中插入一根2米长导流管，孔外预留550~60Cm进行导流，同时采用速凝水泥对管四周进行封闭,等到4小时二次注浆完成后将导流管端部弯折并将孔口封闭。
4、杆体制作(1)杆体必须在平坦无泥的地面加工,每根绞线误差小于50mm;(2)锚固段每隔2.0米设隔离架一个，用火烧丝绑扎牢固；(3)自由段套入塑料管保护，两端应包裹严密，不得漏入水泥浆；(4)杆体加工检查合格完后，方可下放。
并码放整齐，标识清楚；(5)杆体搬运途中,需配置适当人力，防止沾污泥水；(6)杆体放入孔内后,外露张拉长度2.0m(以桩外皮为准)；5、锚索安置：钢绞线用铁丝均匀捆于骨架周围，二次注浆管固定于定位骨架中心。
将制作好的杆体及二次注浆管缓慢放入锚索孔内。
6、锚索一次注浆：水泥采用P.042.5普通硅酸盐水泥，水灰比0.50,清孔完后用BW-150高压泵进行一次注浆，将一次注浆管插至孔底,以慢速连续速度注浆,直至钻孔内的水及杂质被置换出孔口，孔口流出水泥浓浆为止。
待杆体置放后,随即将一次注浆管拔出。
7、二次高压注浆：一次注浆完成4.0~6.0h后，用速凝水泥将孔口封堵密实,进行二次高压注浆，注浆压力保持1.0~2.0MPa,一次和二次注浆水泥用量总和不得低于95kg∕m o8、锚索验收及张拉锁定本工程锚索验收根据规范规定验收数量不小于锚索总数的5%β预埋件、腰梁安装完毕和锚固体强度达14MPa时对锚索进行张拉、锁定。
预应力锚索施工技术方案
预应力锚索施工技术方案1.1施工流程预应力锚索施工流程为（水作业钻进法）：测量、放线——钻机就位——接钻杆——校正孔位——调整角度——打开水源——钻孔钻至设计深度——提出钻杆——插钢绞线锚索——清孔——常压灌浆——压力注浆——裸露筋防锈——张拉锁定——土方开挖。
1.2主要施工方法1.2.1成孔成孔工艺有水作业钻进法和干作业钻进法两种。
本工程为水作业钻进法，钻出的泥渣用水冲刷出孔，至水流不浑浊时为止。
本法把成孔过程中的钻进、出渣、清孔等工序一次完成，可防止塌孔，不留残土；适用于各种软硬土层，特别适于有地下水或土的含水率大及有流砂的土层，且有施工操作方便，工效高，但施工现场积水较多。
施工时采取多个点平行作业。
钻进时，先启动水泵，使冲洗液（泥浆）从钻杆中心流向孔底，在一定水压力（0.15-0.30MPa）下，水流携带钻削下的土屑从钻杆与孔壁间孔隙处排出。
钻进时要不断供浆冲洗，始终保持孔口水位，并根据地质条件控制钻进速度，一般以300~400mm/min为宜，在钻进过程中随时注意速度，压力及钻杆的平直，待钻至规定深度后，继续用泥浆反复冲洗钻孔中的泥砂。
钻机就位后，要按照设计要求校正孔位的垂直、水平和角度偏差，孔壁要平直，以便安放杆体和注浆。
锚索的钻孔深度应超过设计长度0.5~1.0m。
每根锚杆的钻孔，必须详细做好钻孔施工记录，各土层、岩层厚度记录，并给业主、监理当场在记录中签认，作为交工资料。
当钻至设计深度时，及时通知业主和监理认可。
1.2.2插钢绞线锚索锚索拉杆按其结构构造由专人制作，要求顺直。
清孔完成后尽快地安设锚索拉杆，以防止钻孔坍陷。
锚索拉杆使用前要除锈，钢绞线如涂有油脂，在其锚固段要仔细加以清除，以免影响与锚固体的粘结。
为将拉杆安放在钻孔内的中心，防止自由段产生过大的挠度和插入钻孔时不搅动土壁，并保证拉杆有足够的水泥浆保护层，沿杆体轴线方向每隔2.0m设置一个定位器。
插入锚索拉杆时应将灌浆管（共两条管，一条为常压注浆管，注浆完后可以拔出重复使用；另一条为二次压力注浆管，管头蜜蜂，在锚固段范围内的管身上加工一些出浆孔，间距约为1.0~1.5m，开孔处的外部用橡胶圈盖住，胶管孔径不小于25mm，钢管孔径不小于20mm。
锚杆锚索施工方案
锚杆框架施工工艺一、施工准备1、施工场地“三通一平"及地表排水。
2、按设计孔位坐标测放孔位,偏差不大于3cm。
3、根据孔深、孔径要求选择钻孔机类型。
本项目选择QZJ-100型全风动潜孔钻机，其轻便、灵活、效率高，适用于钻90~110mm孔径的锚杆或锚索孔。
4、准备切割机、电焊机、压浆泵、脚手架、卷扬机等机械设备。
二、锚杆框架施工本工程锚杆采用全长锚固式水泥砂浆锚杆,直径Φ22~25mm，锚杆孔径110 mm，框架为C25现浇钢筋砼，框架截面0。
4×0。
3m,嵌入坡面20cm。
锚杆框架施工工序为：测放孔位→钻孔、清孔→锚杆制安→注浆→挖槽→支模→绑扎钢筋→浇筑框架梁、肋→养护。
1、锚杆钻孔、清孔放样布好孔位后，用潜孔钻机垂直于坡面钻孔，考虑沉渣的影响，为确保锚杆长度，实际钻孔深度大于设计长度0。
4m。
造孔孔径、深度达到设计要求后,用高压空气(0.4MPa）清除孔内岩屑。
2、锚杆制安锚杆根据设计长度进行制作，应注意将锚头连接钢筋、挂接钢筋及导向钢筋与锚杆焊接牢靠。
3、注浆锚杆孔深6~8米，清孔后采用孔底注浆法注浆，以确保孔内注浆后砂浆饱满。
具体步骤如下：a、调试锚杆注浆泵，注浆泵各部件运转正常，连接牢固密封,管道畅通，压力能满足注浆压力不低于0。
25Mpa要求。
b、按施工配合比（M30水泥砂浆、水灰比0.35～0.45），滚筒式搅拌机拌制砂浆，所用原材料P。
O 32.5级普通硅酸盐水泥试验合格.c、将锚杆注浆泵的注浆管插入孔底加水泥砂浆（必须搅拌均匀），开启注浆泵边注浆，边缓慢往外抽注浆管，需设专人负责量测以确保注浆速度基本等于注浆管抽出速度，当孔内注浆约1/2孔深时停止注浆,立即将加工好的锚杆打入孔内,及时在孔口锚杆外露端加焊钢垫板（垫板与坡面间空隙用砂浆填塞），注浆管与钢垫板上预留注浆孔连接好后继续注浆。
当砂浆注满溢出时，再注浆1～2分钟后卸掉注浆管立即用止浆木塞塞紧注浆孔。
锚杆、锚索施工方案
一、预应力锚索施工2、施工流程3、施工方法本工程预应力锚索正式施工前，先试成孔以确定施工工艺参数，并根据试成孔结果调整后续施工工艺。
(1)钻机就位采用YG-60钻机进场施工，按照设计图纸进行测量放线，钻机就位并及时调整角度；敷设供风路线。
(2)成孔根据现场情况搭设脚手架，铺钻孔平台。
脚手架紧贴开挖边坡搭设，组成排架的架管。
锚杆钻孔采用YG-60潜孔钻机钻孔。
现场不具备施工平台时，则利用脚手架平台作为施工平台，成孔拟采用YG-60型钻机成孔；成孔过程中采用压缩空气，严禁用水钻进。
YG-60钻机特点：钻机结构为分体式，可拆性好，搬迁、安装讯速方便；并可远距离操纵，一次搬迁完成多孔施工；操作员工工作环境好，劳动强度低。
钻机桅杆上预留固定安装孔，可以无需机架直接通过辅件（横轴及扣件）安装在脚手架，使重量大大减轻，移机快捷方便。
钻机可适用多种钻进工艺方法，如合金回转钻进、螺旋钻进、潜孔锤钻进、跟管钻进等。
YG-60钻机主要技术参数：钻孔深度60-70（m），钻孔直径110-180（mm），钻杆直径￠89 time 1500（mm），钻孔倾角0°-120°；动力头输出转速（正反）5-130rm，动力头输出最大扭矩2500m；动力头行程1800mm；桅杆滑移行程500mm；钻机重量1300kg。
YG-60钻机按设计图纸布置的孔向、孔位、孔深钻孔，孔位偏差不大于100mm，孔深偏差不大于50mm。
施工时由测量人员按图纸要求在坡面上放点定位，对于特殊部位由技术人员根据监理工程师指示现场确定。
钻机成孔角度定位时，根据钻机机身自带角度调整标尺进行调整，并由专业测量员根据锚孔定位及倾角，进行复核及调整。
成孔完毕后及时清孔并退出钻杆。
(3)锚索杆体制作、存储和安放1）、杆体制作钢绞线采用直径15.24mm、强度1860高强低松弛无粘结钢绞线编束而成，自由段部位沿锚索轴线方向上每隔2m设置一个对中支架，锚固段每隔1.5m设置一道隔离架，每两道隔离架间部位安装一道钢束线环；自由段与锚固段结合部位采用铁丝缠绕。
预应力锚索施工方案
预应力锚索施工方案预应力锚索施工一、工艺流程锚索加工制作锚索质量检查单锚施工结束预应力锚索施工工艺流程图1机械材料进场材料设备品质检验锚孔定位确定锚索位置锚固角钻机就位造孔设备检验钻孔成孔深度检查锚索安装一次灌浆测定浆液流动度取样二次灌浆砼围檩施养护XXX锁定二、施工方法及主要工艺措施2.1钻孔钻工施工前，探明施工范围内地下管线情况与具体位置，避免破坏地下管线；根据控制点和施工图精确测放锚索孔位及框架横竖梁位置、刷坡线，并对孔位进行编号，做醒目标志；钻孔时应进行试钻，随时调整钻机，保证孔位倾角准确；安装钻杆时，应从头开始，逐节往下安装；动力头安装前，应先拆下滑轮组，将钢丝绳穿绕好；钢丝绳应按说明书规定的要求配置；安装后，电源的频率与控制箱内频率转换开关上的指针应相同；下锚杆时，锚索将注浆管顶置在锚体中部跟随锚索一起下入孔底；桩间混凝土喷锚完进行验收。
锚索钻孔施工2.2锚索钢绞线安装下锚杆时，锚索将注浆管顶置在锚体中部跟随锚索一起下入孔底；锚索采用的钢绞线必须进行表面除污、除锈。
自由段受力筋应进行表面除污、除锈后包裹塑料布。
钢绞线安装2预应力锚索结构图2.3注浆一次注浆管宜与锚索一起放入钻孔，注浆管内端距孔底宜为500~1000mm。
二次高压注浆管的出浆孔和端头应密封，保证一次注浆时浆液不进入二次高压注浆管内。
锚索的锚固段采用二次注浆法。
一次注浆采用水泥砂浆，注浆压力0.4-0.6mpa，水泥砂浆的水灰比为0.45-0.5，灰砂比为1：1-1：1.2，水泥标号为42.5级，注浆体强度不小于25mpa。
待一次注浆初凝后进行二次高压劈裂注浆：二次高压劈裂注浆采用纯水泥浆，注浆压力为 2.5-5.0mpa，水灰比为0.45-0.5，要稳压两分钟。
二次注浆时间可根据注浆工艺试验确定或一次注浆锚固体强度达到5mpa后进行。
当锚固体的强度大于20mpa，方可进行锚索张拉锁定作业。
锚索张拉完成后举行自由段的注浆，注浆资料同锚固节段。
预应力锚杆施工方案
预应力锚杆施工方案随着地下空间开发利用的迅速发展，基坑支护成为重要的分项工程，预应力锚杆应用日趋广泛。
该技术可有效的限制基坑土壁侧位移，能保证紧临基坑建筑物的安全。
工艺流程：定位——注浆管制作——钻孔——锚杆安设——一次注浆——二次注浆——锚具安装——张拉与锁定——锚头保护一、工程内容1、锚杆成孔直径为Ф110mm，长度15米，倾角为100，采用回转锚杆钻机成孔，对于难成孔地段须采用168mm套管跟管成孔。
2、锚杆主筋为2Ф25钢筋。
3、锚杆钢筋表面不应有污物或其它有害物质，并按尺寸下料。
锚杆体在安放前应妥善保护，以免腐蚀或弯曲。
4、锚杆体制作及安放时，应按每2米安放船形对中架，以保证锚杆对中。
5、灌浆采用二次灌浆法。
首次灌浆材料可采用水灰比为0.4～0.6的水泥砂浆，灰砂比为1.5：1；二次灌浆为纯水泥浆，水灰比为0.4～0.6。
水泥宜采用强度为32.5Mpa的普通硅酸盐水泥，黄砂为粉细砂。
灌浆体材料M25。
168mm套管成孔部位，采用150mmPVC 管止浆。
6、钻孔深度超过锚杆设计长度500mm。
7、锚头制作8、锚杆需加预应力，预应力设计值为80～100KN。
9、土层锚杆在立面上呈梅花型布置，按桩间距布置。
二、预应力锚索施工1、锚索材料拟采用ASTmA416-94钢绞线，强度级别为1860mpa，直径为Ф15．24mm，截面积s=140mm2，钢铰线必经取样作力学性能检测，其检测参数有破坏负荷、屈服负荷、抗拉强度、弹性模量等。
2、锚索根据张拉吨位分两种：即2000KN与1500KN，暂定2000KN锚索用13根钢绞线组装成束，1500KN锚索用10根钢绞线组装成束。
3、锚具暂定采用HVm锚具体系，锚具型号为HVml5A一19与HVml5A一7。
4、锚固承压垫板的垫层规格暂定：2000KN者混凝上厚40cm，底部尺寸为90x90cm，锚索孔口承压钢板规格400mm×400mm×40mm，中心孔孔径为Ф150mm，1500KN者混凝土厚30cm，底部尺寸为80×80cm，铺索孔口承压钢板规格300mm×300mm×40mm，中心孔孔径为Ф130mm，均呈正四棱台形状。
预应力锚杆与锚索支护技术
预应力锚杆与锚索支护技术预应力锚杆与锚索支护技术一、引言预应力锚杆与锚索支护技术是一种广泛应用于地质工程和岩土工程中的新型支护技术。
它通过在地下结构中引入预应力锚杆或者锚索，将地下结构与周围土体密切连接，增强了结构的稳定性和承载能力。
本文将详细介绍预应力锚杆与锚索支护技术的原理、施工步骤、设计考虑等方面内容。
二、预应力锚杆与锚索的原理预应力锚杆与锚索支护技术的原理是利用预应力锚杆或者锚索的张拉作用，通过锚固点将预应力引入地下结构或者土体中，使其承受预压力或者预拉力。
这种预应力的引入可以有效增强地下结构或者土体的整体强度和稳定性，提高其承载能力和抗变形能力。
三、预应力锚杆与锚索支护技术的施工步骤1. 钻孔：首先根据设计要求，在地下结构或者土体中进行钻孔，确定钻孔的位置和数量。
2. 安装锚杆或者锚索：在钻孔中安装预应力锚杆或者锚索，将其拉至设计要求的预应力水平。
3. 锚固：将锚杆或者锚索的末端固定在锚固点上，通过预应力拉力使其密切固定。
4. 注浆：进行注浆作业，将预应力锚杆或者锚索与周围土体密切结合，形成整体支护体。
5. 测量校正：在施工完成后，对锚杆或者锚索的张拉力进行测量和校正，确保其达到设计要求。
6. 保护措施：根据工程要求，对预应力锚杆或者锚索进行保护，防止外界环境对其造成伤害。
四、预应力锚杆与锚索支护技术的设计考虑1. 强度计算：根据地下结构的荷载特点和土体条件，确定预应力锚杆或者锚索的强度及数量。
2. 稳定性分析：分析地下结构或者土体在预应力锚杆或者锚索支护下的稳定性，确保其不发生破坏或者变形。
3. 材料选择：选择合适的预应力锚杆或者锚索材料，考虑材料的强度、耐久性和施工性能。
4. 构造形式：根据具体工程要求，确定预应力锚杆或者锚索的构造形式，如单锚点、双锚点等。
5. 施工工艺：制定合理的施工工艺，确保预应力锚杆或者锚索的安装质量和施工进度。
...本文所涉及附件如下：1. 模板示意图2. 施工工艺流程图3. 监测报告范例本文所涉及的法律名词及注释：1. 预应力锚杆：一种通过预拉力增强地下结构或者土体稳定性的支护材料。
预应力锚索施工工艺及流程图
预应力锚索施工技术方案1.锚索施工工艺流程本工程预应力锚索主要施工工艺为：图1 预应力锚索工艺流程图2.主要施工过程及注意事项2.1测量放孔按锚索布置图实地测放，其中高程控制为重点。
2.2成孔采用专业锚索钻机跟管钻进，成孔时孔位准确，孔深符合设计要求，孔底应超钻30~50cm。
成孔后，清洗孔壁，以保障砂浆与孔壁的粘结力。
边坡回填时，每层土回填至锚孔位置上0.5m施工锚索，后面土方回填必须在锚索施工完不小于7日后进行。
2.3锚索制作锚索制作和安装可分为下料、除锈防腐、焊接导向锥、绑扎和入孔六个作业步骤。
钢绞线下料长度为孔深+预留长度，预留长度为1.3m。
锚索自由段位于土层中时，采用除锈、刷沥青船底漆和沥青玻纤布缠裹其层数不少于二层进行反腐处理后装入套管中；自由段套管两端100~200mm长度范围内用黄油充填，外绕扎工程胶布固定；在绑扎前，钢绞线应先进行除锈、防腐处理，制作和安装全过程必须避免油脂、泥土等杂物锚固段钢绞线。
钢绞线呈同心圆环节布，中心为灌浆管；锚索锚固段间距1~2m设置隔离架和紧箍环，使锚索呈节状，以增大锚索的抗拔力。
对位于无腐蚀性岩土层内的锚固段应除锈，砂浆保护层厚度应不小于25mm；对位于腐蚀性岩土层内锚杆的另外还需设置定位片，使锚索能在孔中居中，锚固段和非锚固段，应采取特殊防腐蚀处理；自由段钢绞线外套塑料管，套管前端口应切实做好隔浆措施，防止灌浆材料侵入自由段。
2.4下锚索在钻孔完成且吹清杂质后，将制作好的锚杆下入孔底，要求下入设计深度，误差不超过10cm。
锚索采用高强度、低松弛的钢绞线，极限抗拉强度满足设计要求。
2.5 拔管采用专业拔管设备，拔管时应保证锚杆笼不随管拔出，并随时复核锚杆预留长度。
2.6 封浆塞用C15混凝土浇注至孔口内30cm。
2.7 压力灌浆锚索施工采用二次灌浆工艺，一次灌浆采用42.5R号普通硅酸盐水泥，水灰比0.5，二次灌浆采用纯水泥浆，水灰比0.45。
一次灌浆压力0.5～0.8MPa，二灌浆压力2～3MPa。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高速公路第5合同段（K148+400～148+600）预应力锚固案方施工技术目录一、工程概况二、编织依据三、施工准备1、施工组织机构2、施工人员安排3、机械设备、试验检测及测量仪器配置4、施工临时场地建设5、测量准备工作6、施工详图7、原材料准备8、试验9、技术交底四、施工计划．1、施工总体安排2、平面布置图3、锚体图五、施工阶段1、施工程序2、施工工艺3、施工方法六、工序报验七、质量控制措施八、安全生产保证措施九、环保措施十、文明施工十一、附录（检验申请表）高速公路第5合同段特殊路基边坡K148+400～K148+600段锚固施工技术方案一、工程概况1、设计情况148+400～148+600特殊路基锚固边坡段，设四到六级边坡、每级坡高10m。
二、三、四级边坡为锚杆加固，五、六级边坡为锚索加固。
每级边坡坡率均设为1∶0.75。
待每级边坡开挖至设计坡率后，锚杆加固采用Φ32高强度精轧螺纹钢筋预应力锚杆框架护坡，每孔施加预应力为250KN。
锚索加固采用直径Φj15.24无粘结钢绞线，强度为1860Mpa（270级），每孔施加预应力1200KN。
砼框架内采用客土植被护坡。
2、主要工程数量见表1〈主要工程数量表〉表1主要工程数量表j15.2无3锚Ⅰ级钢Ⅱ级钢C2M7.浆片())凝k(kg(结钢绞线k k预应力锚预应力锚杆3、工程地质情况本挖方边坡主要分布在三叠系嘉陵江组薄层夹中厚层灰岩中，岩层倾角方向与路基边坡方向相同，岩层倾向与坡面倾向小角度相交（约15度），岩层倾角（约36度）小于边坡角，边坡属于硬岩中倾顺向坡。
边坡表层为强风化破碎层。
岩层间存在较软弱的岩层面或夹层，在路基切挖坡角后，在降雨（尤其是在长时间连续降雨）的作用下，雨水的大量渗入，会大大降低软弱夹层岩土的力学强度，使边坡岩体沿软弱夹层面顺层向下滑动，导致边坡失稳。
在K148+380～K148+440段有部分风化严重的泥质灰岩出露，并沿路线前进方向深入到K148+500处。
该类岩石其岩性软弱，岩质松软，耐风化及耐水能力差，岩体风化层厚度较大，力学强度低。
在自然状态下易成散体状，自然边坡坡体稳定性较差，遇水易软化或泥化而构成软弱面，在路基开挖（边坡形态的改变、工程荷载、振动等）后导致路堑边坡失稳。
．二、编制依据1、 (K148+400～K1148+600)边坡设计图，边坡锚固防护设计图；2、《监理实施细则》；3、施工组织设计；4、技术规范质评标准：《公路工程质量检验评定标准》（JTG F80/1-2004）；《混凝土结构设计规范》(GBJ10-89)；《混凝土结构工程施工及验收规范》（GB50204-92）；《土层锚杆设计与施工规范》（CECS22:90）；《水利水电工程预应力锚索施工技术规范》（DL/T5083-2004）；《锚杆喷射混凝土支护技术规范》（GB50086-2001）；《预应力混凝土用钢绞线》GB5224-85。
三、施工准备1、施工组织机构结合本段边坡工点地质条件复杂的特点，为了优质、高效地完成预应力锚固边坡的施工任务，按照精干管理层，强化作业层的原则，成立5标三工区，负责完成该段边坡锚固施工任务。
工区主要职能是按照合同规定及业主、监理工程师的指示，按计划进行有序地组织边坡施工。
横向负责对外与业主、监理工程师及地方政府保持联系，建立良好的关系，保证创造一个良好的外部施工条件，服务于生产；纵向对生产各小组成员进行有效和及时的调度和协调，以确保对工程进度、工程质量和工程成本进行有效地控制。
三工区组织机构见图1〈组织机构图〉。
2、施工人员安排根据施工现场具体情况，我工区组织专业施工班组进行施工，施工班组和施工人员安排详见表2〈施工投入人员一览表〉。
3、机械设备、试验检测及测量仪器配置情况主要机械设备已全部到场，机械设备已全面检修与保养，可正式投入生产。
试验检测及测量仪器、仪表在使用前均已通过计量、检验单位标定。
试验检测及测量仪器、机械设备配置情况见表3〈主要施工机械设备表〉。
图1 组织机构图5标三工区工区长副工区长技术负责人务组孔班表2 施工投入人员一览表序号施工队伍人员数量施工任务备注10 负责锚固孔钻孔施工钻孔班 1负责锚杆、锚索、框架2 8 钢筋班钢筋加工安装压浆班负责锚固压浆施工4 3负责钢管支架搭设、框架砼5 模板班4 模板安装施工负责框架砼施工 5 7 砼班负责原材料、设备的运输杂工班 6 8 及其他杂项工作 4 维修班负责机械设备的维修与保养工作7表3.1主要施工机械设备表序号设备名称型号单位数量1 潜孔钻机1 台套 HB-1001 XJ-1002 钻机台套2 套3 对焊机、电焊机2 注浆机4 HB80/10 台套2 台切割机 5、9M空压机6 套蚌埠离心式7M3 台抽水机 B-100 73322 混凝土搅拌机8 JDY350D 台1 9 30kw 发电机台3 套10 插入式振动器10 吨×φ钢管 50mm11 6m110 ㎡0.5x2.2 钢模板 126150x150mm试压13670.7x70.7mm试压14备注：投入设备可根据工期要求和进展情况随时调表3.2主要仪器设备4、施工临时场地建设队伍进场后，施工队伍对周边环境进行了调查，工棚搭建完成，场地已按要求进行了统一布设，施工便道也已全部拉通，各种原材料及施工机具可达现场。
施工用电主要采用高速公路10KV专用线路供电，同时自备一套发电机组防止停电，由于当地水源缺乏，从3km外的水源架设自来水管道输送到在路基下方建设的临时水池，以解决本工程的施工用水问题。
5、测量准备工作水准点、导线点加密复测工作已全部完成，并已正式上报告高监办审批。
轴线及控制点放样已完成，水准点、边坡变形监控点布设工作已完成，已报测量监理工程师复核。
6、施工详图审批施工放样图已绘制完成。
7、原材料准备原材料料源通过试验已确定，砼施工配合比已上报高监办同意使用。
施工所需原材料将根据施工进度分批进场。
首批材料进场见表4。
表4首批材料进场计划表序号材料名称单位数量备注1 t 水泥 30 P.O425、试验8锚固试验可分为前期的抗拔试验（基本试验）和锚体施工应进行锚固试验，张拉试验，以及后期的验收试验。
为了确定锚杆的极限承载力，验证锚杆（索）设计参数和施工工艺的8.1.1 合理性，施工前应进行锚杆（索）的基本试验。
