高压熔断器的有关规定

高压熔断器的有关规定
(1)高压熔断器的额定开断电流应大于回路中可能出现的最大预期短路电流周期分量有效值。

(2)限流式高压熔断器不宜使用在工作电压低于其额定电压的电网中，以免因过电压而使电网中的电器损坏。

(3)高压熔断器熔管的额定电流应大于或等于熔体的额定电流。

熔体的额定电流应按高压熔断器的保护熔断特性选择。

(4)选择熔体时，应保证前后两极熔断器之间，熔断器与电源侧继电保护之间，以及熔断器与负荷侧继电保护之间动作的选择性。

高压熔断器熔体在满足可靠性和下一段保护选择性的前提下，当在本段保护范围内发生短路时，应能在最短的时间内切断故障，以防止熔断时间过长而加剧被保护电器的损坏。

(5)跌落式熔断器的断流容量应分别按上、下限值校验，开断电流应以短路全电流校验。

校验跌落式高压熔断器开断能力和灵敏性时，不对称短路分断电流计算时间应取0.01s。

(6)除保护防雷用电容器的熔断器外，当高压熔断器的断流容量不能满足被保护电路短路容量要求时，可采用在被保护回路中装设限流电阻等措施来限制短路电流。

高压柜材料清单

42 总柜
KYN28-12
43 计量柜
KYN28-12
44 电压互感器柜 KYN28-12
45 变压器柜
KYN28-12
46 直流屏
SYBDZ-38AH DC110V
1 套柜架厂配 1 套柜架厂配 1 套柜架厂配 18 只 12 只 57 米 15 米 2 只柜架厂配 1台 1台 1台 1台 2台 1 台带信号装置壁挂式
规
格
型
号
：
KY
N2
8-
12
项目名称：
序号
元件名称
1 电流互感器
2 电流互感器
3 断路器
4 断路器
5 高压熔断器
6 避雷器
7 带电显示器
8 电压互感器
9 电压互感器
10 线路保护装置
11
变压器保护装置
12 接线盒
13 电压表
14 电流表
15 指示灯
16 连接片
17 旋钮
18 自动开关
19 自动开关
第 2 页，共 2 页
红绿白各三
柜架厂配柜架厂配共82节
第 1 页，共 2 页
33 PT手车
P210
34 PT避雷器手车 P210
35 隔离手车
1250A P210
36 静触头
35*82
37 静触头
49*82
38 母排
60*6
39 母排
30*3
40 接地刀
JN15A-12/31.5KA P210
41 进线隔离柜 KYN28-12
20凝露控制器
23 绝缘子
24 触头盒
25 穿墙套管
26 照明盒

高压并联电容器外保护用熔断器使用说明书

抗涌流性能
a）能承受不低于 100 倍熔丝额定电流，10min 内放电 5 次，如表 3 所示的放电频率的涌流冲击； b）能承受不低于 100 倍熔丝额定电流，70min 内放电 100 次，放电频率（8~9.6）kHz 的涌流冲击。
耐爆性能
能承受并开断来自并联电容器 12kJ（膜纸复合）或 15kJ（全膜）以上的放电能量。
订货、验收与贮存
6
6 订货、验收与贮存
6.1 用户在订货时应确认下列内容： a）名称：高压并联电容器外保护用熔断器； b）型号：如BR8-7/20 P /20，BR8（W）-12/50 P /42； c）熔丝额定电流：如 20A、42A； d）数量：如××套； e）备品：名称与数量； f）交货期：用户可先提出交货期，由供需双方具体商定； g）如用户对于产品型号规格以及安装使用方面有特殊要求者，可来人来函协商解决。
SU H
A N G ELECT 苏杭电气
RIC
高压并联电容器外保护用熔断器 BR8 型系列
喷射式熔断器
使用说明书
吴江市苏杭电气有限公司 Wujiang Suhang Electric Co.,Ltd 苏杭电气 ● 吴江市胜天熔断器厂 Suhang Electric ● Wujiang Shengtian Block Works
结构特征与工作原理
2
2 结构特征与工作原理
2.1 结构特征
熔断器主要由管体、熔丝和防摆装置等三部分组成： a）管体——由环氧酚醛布管、金属管帽和安装螺栓等三部分组成。采取熔管喷涂防紫外线绝缘漆和金属管帽表面防腐措施或者采用不锈钢材质管帽（用于大电流规格）。安装时用螺母和垫片将熔断器固定于折成 120º角的接线板上，而后再固定连接在汇流排上。管体上有熔断器型号等标志。 b）熔丝——由连接端子、双金属复合式熔体、尾线及灭弧管等组成，是熔断器的关键部分。采取连接端子与管帽紧密螺纹镶嵌并与接线板直接连接方式、熔体与尾线机械冲压与灭弧管自攻螺纹固定方式等措施（已获得国家专利，专利号：2004200088512），以改进性能。熔丝上有额定电流标识。 c）防摆装置——由支架、弹簧及环氧酚醛布管等组成。支架和弹簧采用不锈钢材料适用于户外使用。熔丝的尾线穿过环氧布管与支架端头一起安装在电容器接线端子上，并使环氧布管受力平衡处于垂直状态。当熔体熔断，尾线在弹簧拉力和气体喷逐力

高压熔断器的分类

高压熔断器的分类
1 高压熔断器
高压熔断器是用来保护电子设备免受过电流和过载损坏的一种重
要保护装置，它常用于家庭、工厂、军事等场合，在分配电力的过程
中发挥着重要的作用。

高压熔断器可以分为开关型熔断器、自断型熔
断器和自动重合型熔断器。

1.1 开关型熔断器
开关型熔断器是由两个开关做成的焊接式熔断器，它具有安装方便、环境适应性强、装配容易等优点，是使用最广泛的一种熔断器。

它的安装容易，只需焊接在电路上就可以了。

1.2 自断型熔断器
自断型熔断器是由铝合金压制而成，具有绝缘性好、可靠性高、
耐用性强的优点。

它的特点是当电路处于某个特定的状态时，其内部
的热力会使其断开，从而实现多次保护功能。

1.3自动重合型熔断器
自动重合型熔断器是一种熔断器，具有自动断开、重合恢复功能，在连续过载时可以重复触发，保护整个系统免受损坏。

自动重合型熔
断器一般由配一组临时手转开关元件组成，当断开以后可以由手轮将
其重合，从而避免了手工重新连接线路。

总之，高压熔断器至关重要地保护了电子设备，防止它们受到过电流和过载的损坏。

根据安装环境和功能需求，可以选择不同类型的高压熔断器，使用起来更加方便实用。

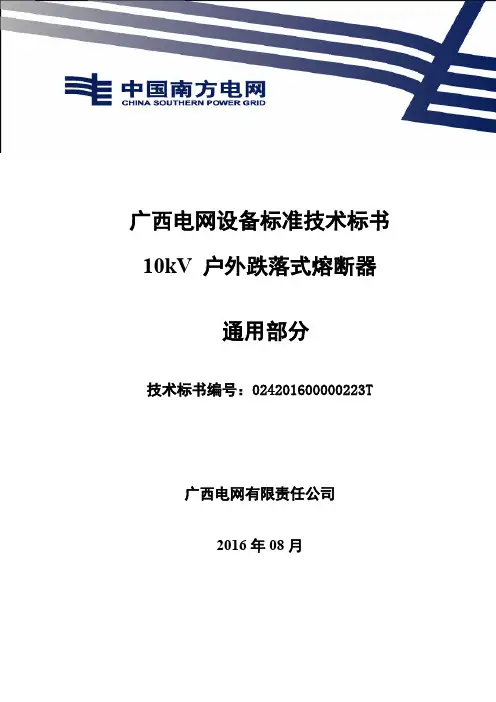

10kV户外跌落式熔断器标准技术标书-通用部分

广西电网设备标准技术标书10kV 户外跌落式熔断器通用部分技术标书编号：024201600000223T广西电网有限责任公司2016年08月本标书对应的专用部分目录序号名称编号1 广西电网有限责任公司10kV 户外跌落式熔断024201600000223Z 器标准技术标书（专用部分）10kV 户外跌落式熔断器标准技术标书使用说明1、本物资采购标准技术标书分为标准技术标书通用部分和标准技术标书专用部分。

2、项目单位根据需求选择所需设备的技术标书。

技术标书通用部分条款、专用部分标准技术参数表和使用条件表固化的参数原则上不能更改。

3、项目单位应按实际要求填写“项目需求部分”。

如确实需要改动以下部分，项目单位应填写专用部分“表7 项目单位技术差异表”，并加盖该单位物资部门公章，与辅助说明文件随招标计划一起提交至招标文件审查会：①改动通用部分条款及专用部分固化的参数；②项目单位要求值超出标准技术参数值范围；③根据实际使用条件，需要变更环境温度、环境相对湿度、污秽等级、地震烈度、最大设计风速等要求。

经招标文件审查会同意后，对专用部分的修改形成“项目单位技术差异表”，放入专用部分表7中，随招标文件同时发出并视为有效，否则将视为无差异。

4、投标人逐项响应技术标书专用部分总“1标准技术参数表”、“2项目需求部分”和“3投标人响应部分”三部分相应内容。

填写投标人响应部分，应严格按招标文件标准技术标书专用部分的“招标人要求值”一栏填写相应的投标人响应部分表格，投标人还应对项目需求部分的“项目单位技术差异表”中给出的参数进行响应。

“项目单位技术差异表”与“标准技术参数表”和“设备外部条件表”中参数不同时，以差异表给出的参数为准。

投标人填写技术参数和性能要求响应表时，如有偏差除填写“表8投标人技术偏差表”外，必要时应提供证明参数优于招标人要求的相关试验报告。

5、技术标书范本的页面、标题等均为统一格式，不得随意更改。

目次1、总则 (1)2、应遵循的主要标准 (1)3、使用条件 (2)4、技术要求 (3)5、试验 (8)6、包装、运输、贮存和质量保证 (11)1、总则1.1 本招标技术文件适用于广西电网10kV 户外跌落式熔断器的功能、性能、安装等方面的技术要求。

高压熔断器的主要参数

高压熔断器的主要参数额定电压高压熔断器必须在额定的电压下工作，因此，工作电压要依照其最大额定电压。

考虑到熔断器起弧时的开关电压，熔断器不能无限制的在低于额定电压下使用。

低于额定电压可以考虑，但是这种情况下熄弧时不应该超过该系统的绝缘等级。

分辨能力分辨能力通常也叫做“额定最大分断电流”，这种定义很清楚的显示了能被熔断器切断的最大电流。

该电流必须要比通过熔断器的最大短路电流要大。

最小分断电流最小分断电流通常也叫做“额定最小分断电流”，该值对于后备熔断器必须定义，从该电流开始，熔断器能够切断故障电流。

功率损耗高压熔断器的功率损耗是根据其额定电流而定的。

使用高压熔断器保护时，工作电流一般只是额定电流的二分之一，根据物理学原理，实际的功率损耗小于技术参数表中后备高压熔断器的功率损耗值的四分之一。

电流限制短路电流很高时，高压熔断器能在几毫秒之内切断电流。

这说明电流在未达到正弦曲线的峰值之前就被切断了，这是一个显着的优势，机械开关则需要更长的时间来开启并切断电流。

操作电压由于高压熔断器起到限流作用，短路电流在上升时就应该被限制并且减弱，这就要求一个高于系统电压的操作电压来迫使电流归零。

该操作电压须在允许的范围内，不超过最大额定电压峰值的2.2倍。

高压熔断器的应用用高压熔断器保护变压器对于配电网络中的变压器保护，主要采用后备式熔断器，变压器的额定容量50～200kV A所采用开关组为Yz5：250～1000kV A所采用的开关组为Dy5。

此外，按相应的变压器额定容量，其短路电压分别Uk=4%和Uk=5%两组，而且还包括2000kV A及以下的变压器。

其他额定容量，开关组和短路电压Uk值，则需校验所示值。

·用400VgTR型熔断器保护·用500VgL型熔断器保护·只有隔离开关，没有任何保护装置用高压熔断器保护电动机线路电动机线路的保护，是用后备式高压熔断器，其设计满足电动机保护的特殊需要。

高压熔断器选型

高压熔断器系列名称规格型号额定电流直径长度备注XRNP(I)系列夹子+10/对底座+40XRNP-3.60.2-0.525*195标准尺寸123.15XRNP-7.20.2-0.5123.15XRNP-120.2-0.51231.5XRNP-240.2-0.525*354标准尺寸123.15XRNP-35(40.5)0.2-0.525*465标准尺寸123.15XRNP(II)系列XRNP-3.6、7.2、120.2-0.551*192标准尺寸123.15-10XRNP-3.6、7.2、120.2-0.576*192123.15-10高压熔断器系列氧化锌避雷器规格型号备注 HY1.5W-0.28/1.3 HY1.5W-0.50/2.6 HY5WS-7.6/30 HY5WS-10/30 HY5WS-12.7/50 HY5WS-17/50 HY5WZ-7.6/27 HY5WZ-10/27 HY5WZ-12.7/45名称规格型号额定电流直径长度备注XRNT1系列XRNT1-3.6、7.2、10、122-3.1551*292标准尺寸SDLAJ6.3 10 16 20 25 31.5 40 5076*292标准尺寸SFLAJ63 80 100 125 SKLAJ 160 88*292标准尺寸 SVLAJ200HY5WZ-17/45HY5WZ-42/134HY5WZ-51/134HY5WR-10/27HY5WR-17/45HY5WX-51/134高压熔断器系列名称规格型号额定电流直径尺寸备注撞击度25KGXRNT(I)系列夹子35/对XRNT-12底座+756.351*4421016202531.5405076*442638010012516088*44220025010076*537125160200XRNT-35(40.5)1.2-3.1551*537标准尺寸6.310162025底座+150 3.15 76*537标准尺寸405063RW10、RXWO/RW9-35(整台)RNK RNK-6 50-100高压熔断器系列名称规格型号额定电流直径尺寸备注PRNT(I),GOR5系列PRNT-15.5,GOR5-15.55 6.3 10 16 20 25 30 40 50 63 71 80 100 140XRNT(I),GOR4系列XRNT-15.5,GOR4-15.5 31.5 40 50 63 80 100 125 150 160175200高压熔断器系列名称规格型号额定电流RN2 RN2-(6-10) 0.5-25 RN2-10 30-100 RN2-35 0.5-10RN1 RN1-62-2530-75100-200 RN1-102-2530-75100-200 RN1-35 2-15RN3 RN3-62-5075-100150-200 RN3-10 2-5060-100150-200RXWO RXWO-35 0.5-10 RW9 RW9-35 05-10RW10 RW10-35 0.5-10RWJ RWJ-35 0.5-10高压穿墙套管系列规格型号备注CB-10/600CLB-10/200-600CWLB-10/200-600CWLB-35/200-1000CWB-35/200-600CB-10/1000CWLB-10/2000CLB-10/3150CWLB-10/3150CWB-20/800CWW-35/1000CWW-35/2000CWW-20/3150CWW-35/1250CM-10-160/1000跌落式熔断器规格型号备注RW3-10/100ARW3-10/200AHRW3-10/100AHRW3-10/200ARW5-35/100ARW5-35/200ARW7-10/100ARW7-10/200AHRW7-10/200ARW10-10F/100ARW10-10F/200AHRW10-10F/100AHRW10-10F/200ARW11-10/100ARW11-10/200AHRW11-10/100AHRW11-10/200APRWG2-35/100APRWG2-35/200A高压熔断器名称规格型号额定电流直径长度备注2531.54050高压熔断器名称规格型号额定电流直径尺寸备注2531.5 40 50XRNM(I)系列XRNM-7.2、12母线式6376*403标准尺寸WFNHO 80 100 125 160 200 WKNHO224 250 315XRNM-7.2、12插入式25 76*403标准尺寸WFNHO31.5 40 50 63 80 100 125 160 200XRNM(I)系列XRNM-7.2、12插入式224 76*403标准尺寸WKNHO 250 315XRNM系列夹子80/对底座+150/套XRNM-7.2、12母线式6380100125160200224XRNM-7.2、12插入式2576*442标准尺寸31.540506380100125160200224XRNT(I)-24列夹子35/对底座+80/套XRNT-243.15-6.351*442标准尺寸1016202531.5405076*4426380100125160 88*442标准尺寸200。

高压熔断器技术参数

概述：户外高压熔断器适用10kV，额率48Hz-62Hz交流电力系统中作输电线路和电力变压器的短路保护与过电流保护。

产品性能特点本产品是一种顶盖密封、抗风雪、抗污秽能力强，内插式结构双点灭弧的输电保护装置。

熔断器绝缘体采用新型材料骨架涂耦连剂后一次模压硫化成型。

具有强度高、重量轻、抗拉抗弯能力强等优点，完全克服了传统的瓷质绝缘体怕碰易碎，不适温度急剧变化而自爆裂的缺点。

适用范围1.产品基本使用条件：1)海拔高度：普通型不超过3000米2)环境温度不高于40℃，不低于-40℃2.产品不适用于下述场所：1)有燃烧或爆炸危险场所。

2)有剧烈震动或冲击场所。

3)有导电化学气体作用及严重脏污、盐雾地区。

动作原理及结构特征熔断器由绝缘体、上下防污罩、上下触点、灭弧管等组成，灭弧管采用内插式，可360°旋转安装(克服同类产品的安装，使用不便的缺点)双点灭弧。

当熔丝熔断时，利用悬落点可迅速灭弧，瞬间开断，形成明显断开指示。

高压熔断器技术参数表o HRW3-10-100~20面议/o HRW3-10-100~20面议/o RW7-10/100~200面议/o RW9-10/100~200面议/o RW12-12/100~20面议/o RW12-10/100~20面议/o HRW10-10/100~2面议/PRW5-12～40.5型熔断器详细说明：PRW5-12～40.5型熔断器是从韩国平日株式会社成套引进技术，采用大爬距防污型高强度电瓷，不锈刚支件，铜合金的动静触头，玻璃纤维复合材料制作的熔管及不锈钢件，使熔断器具有可靠的机械和电气性能。

该产品主要用于12KV线路，开关断路电流或过负荷电流，适用于分线路及工矿企业配电系统中的保护。

技术参数：。

高压负荷开关+熔断器

1 10 kV配电变压器的保护配置方案福建省电力有限公司要求永久性用电的用户计量柜的设计选型是：凡容量在100～315 kVA（不含315 kVA）且供电方案确定为低压计量的用户应采用低压计量柜方式计量，容量在315 kVA及以上的用户应采用高压计量柜方式计量。

电气设计人员就依据该原则考虑是否配置高压柜对变压器进行保护，一般大部分设立专用变压器的用户，高压供电系统为10 kV系统，10 kV配电变压器的保护配置方案通常有以下几种：用户容量小于315 kVA的，考虑采用跌落式熔断器进行保护，变压器的位置根据现场提供的条件选择放置在杆上变台或落地的方式。

用户容量在315 kVA及以上时，由于要求使用高压计量柜，就涉及到高压配电柜的选型问题。

此时变压器保护配置方案一般有两种：一种是利用断路器；另一种则利用负荷开关-熔断器组合电器。

这两种配置方式在技术和经济上各有优缺点，目前的情况是并存选用。

本文着重对这两种方式进行综合比较分析。

2 负荷开关-熔断器组合电器与断路器保护的比较2.1 两种配置各自的特点高压负荷开关-熔断器组合电器是由高压负荷开关来承担过载电流（此过载电流对高压负荷开关来说，仍在高压负荷开关额定开断电流的范围内）和正常工作电流的关合和开断，并且还要求承担“转移电流”的开断。

而变压器高压侧的短路保护和过载保护由熔断器来承担。

这是一组负荷开关及三个带触发器的熔断器，只要任何一个触发器动作，其联动机构会使负荷开关三相同时自动分闸。

两者的有机结合可满足配电变压器各种正常和故障运行方式下操作保护的要求。

因此其最大的特点是结构简单、制造容易、价格便宜。

如能合理选配熔断器、负荷开关与变压器的参数，也能达到可靠保护的要求。

对于断路器而言，断路器具备所有保护功能与操作功能，断路器参数的确定和结构的设计制造均严格按标准进行，因而其结构复杂、选材严格、造价昂贵，在终端用户中大量使用不现实。

2.2 两种保护对配电变压器性能比较对保护配电变压器，采用负荷开关-熔断器组合电器比断路器更为经济实用。

标准变台材料用料表

单价合价 29900.00 29900.00 296.00 888.00 10.00 50.00 478.63 478.63 134.39 2956.58 110.00 110.00 104.38 313.14 15.71 31.42 13.71 41.13 19.30 38.60 54.37 163.11 18.17 36.34 35.90 107.70 13.36 120.24 237.44 59.36 2.29 48.09 85.52 21.38 80.00 160.00 58.00 174.00 4.19 25.14 29.91 89.73 12.90 90.30 36.34 36.34 279.55 559.10 167.95 335.90 18.00 54.00 900.00 300.00 6.28 12.56 11.20 22.40 8.29 16.58 13.47 40.41 24.82 49.64 45.39 90.78 54.49 108.98 12010 12010.00 75.13 150.26 6.84 27.36 24.79 446.22 4149.57 232.38 982.91 982.91 52220.93
工程名称：序号材料 1 10kV变压器,315kVA,普通,硅钢片,油浸 2 高压熔断器,AC10kV,跌落式,200A 3 弯头,PVC,外接,DN110,45° 4 锥形水泥杆,预应力,整根杆,10m,190mm,G 5 布电线,BVR,铜,240,1 6 配变台区角铁横担,∠63×6,3000mm,不计孔距,横担单侧 7 配变台区角铁横担,∠63×6,3000mm,不计孔距,横担双侧 8 配变低压出线支架,∠50×5,600mm 9 连接铁,—8×80,500mm,不计孔数 10 连接铁,—8×80,600mm,不计孔数 11 接地铁,角钢,镀锌,∠50×5,2500mm 12 接地铁,扁钢,镀锌,—4×40,2500mm 13 接续金具-绝缘穿刺接地线夹,10kV,95mm2,35mm2 14 设备线夹-螺栓型设备线夹,SLG-1B 15 设备线夹-变压器线夹,M20 16 电缆接线端子,铜铝过渡,50mm2,单孔 18 电缆接线端子,铜,240mm2,单孔 19 水泥制品,底盘,800×800 20 交流避雷器,AC10kV,17kV,硅橡胶,50kV,不带间隙 21 接续金具-异型并沟线夹,JBL-16-120 22 接续金具-绝缘穿刺线夹,JJC-10kV-3/1 23 绝缘护罩,变压器绝缘护罩 24 接地铁,扁钢,镀锌,—4×40,5000mm 25 变压器台架,[14,3000mm 26 变压器台架,[8,3000mm 27 电缆保护管,UPVC,φ 110 28 10kV单相隔离开关,630A,25kA,手动单柱立开式,不接地 29 半圆抱箍,φ 16பைடு நூலகம்D190,U型 30 半圆抱箍,φ 16,D230,U型 31 半圆抱箍,φ 16,D260,U型 32 设备固定支架,∠50×5,500mm 33 设备固定支架,∠63×6,650mm 34 成套抱箍,—8×100,D260,0° 35 成套抱箍,—8×100,D300,0° 36 JP柜,315kVA,三回,有补偿 37 配变台区角铁横担,∠63×6,2100mm,不计孔距,横担双侧 38 电缆抱箍,—4×40,D120,单路出线 39 针式瓷绝缘子,P-20T,165,370 41 架空绝缘导线,AC10kV,JKLYJ,50 43 锥形水泥杆,非预应力,整根杆,12m,190mm,I 合计

《RN4-20高压熔断器技术规范》

《RN4-20⾼压熔断器技术规范》《RN4-20 ⾼压限流熔断器技术规范》学校：⼴西科技师范学院学院：机械与电⽓⼯程学院班级：电⽓⾃动化***班姓名：⽢**学号：1629*****任课教师：陈**⽬录《RN4-20 ⾼压限流熔断器技术规范》 (1)⼀、概述 (3)⼆、技术参数 (3)三、操作以及⽤途 (4)1、检验操作项⽬及要求 (4)2、⾼压限流熔断器使⽤条件 (5)3、发电⼚电⽓运⾏中的⽤途 (5)四、企业⽣产信息以及达到的技术要求 (6)⼀、概述⾼压熔断器的型号字母含义：Ｒ：表⽰熔，代表熔断器；Ｗ：表⽰户外，代表意义是熔断器为户外安装；Ｎ：表⽰户内，代表意义是熔断器为户内安装。

字母后⾯的数字：代表设计序号；“—”线后⾯的数字：代表熔断器的额定电压。

例如，RN4-20⾼压熔断器就是额定电压2KV户内⾼压限流熔断器，⽤于电压互感器的短路保护，其断流容量为10002MVA。

在短路时以限制线路电流到最⼩值的⽅式进⾏瞬时开断，1分钟内熔断电流应在0.6~1.8A范围内。

⼆、技术参数三、操作以及⽤途1、检验操作项⽬及要求检验前应填写好“⾼压熔断器检验记录”中的合同号、产品名称、产品型号、出⼚编号，必要时需该项⽬车间负责⼈在旁。

1)外观检查A.开箱检查B.检验包装箱应完好⽆损⽆损坏，丢失，变形现象；C.包装箱内应附有产品合格证，装箱单和安全使⽤数明书；D.包装箱内物品的名称，数量，型号应与包装箱⼀致；E.是否有按⽤户要求提供的熔管，触头，熔丝等备品，随同产品发运。

2)外壳检查A.检查产品表⾯磨砂均匀，⽆污点、⽆裂纹、⽆变形；B.检查产品铭牌是否完好；C.检查产品铭牌上的制造⼚铭牌及⼚称，产品型号名称，额定电压（kV），额定电流（A）,额定短路开断电流（kA），额定合分负荷电流（A）（仅对负荷熔断器），制造⽇期及出⼚编号是否符合合同要求.D.检查熔断器接触弹簧弹性是否良好。

E.熔管转动轴制造是否灵活，熔管⾓度是否达到规程要求，尤其是配备的熔管尺⼨多数达不到规程要求，熔管过长将鸭嘴顶死，造成熔体熔断后熔管不能迅速跌落，及时将电弧切断、熄灭，造成熔管烧毁或爆炸；熔管尺⼨短，合闸困难，触头接触不良，产⽣电⽕花。

XRNT1-1040A高压限流熔断器

XRNT1-10/40A高压限流熔断器简要说明：XRNT1-10/40A高压限流熔断器结构一般包括熔丝管、接触导电部分、支持绝缘子和底座等部分，熔丝管中填充用于灭弧的石英砂细粒。

熔件是利用熔点较低的金属材料制成的金属丝或金属片，串联在被保护电路中，当电路或电路中的设备过载或发生故障时，熔件发热而熔化，从而切断电路，达到保护电路或设备的目的详细介绍：供应优质XRNT1-10/40A, XRNT1-10/40A价格,XRNT1-10/40A高压限流熔断器厂家, XRNT1-10/40A高压限流熔断器选型, XRNT1-10/40A高压限流熔断器原理, XRNT1-10/40A高压限流熔断器型号, XRNT1-10/40A高压限流熔断器的作用。

XRNT1-10/40A高压限流熔断器工程原理XRNT1-10/40A高压限流熔断器结构一般包括熔丝管、接触导电部分、支持绝缘子和底座等部分，熔丝管中填充用于灭弧的石英砂细粒。

熔件是利用熔点较低的金属材料制成的金属丝或金属片，串联在被保护电路中，当电路或电路中的设备过载或发生故障时，熔件发热而熔化，从而切断电路，达到保护电路或设备的目的XRNT1-10/40A高压限流熔断器应用标准XRNT1-10/40A高压限流熔断器符合国家GB15166.2标准和国际电工委IEC282-1标准。

高压限流熔断器的选择在3～66kV的电站和变电所常用的高压熔断器有两大类：一类高压熔断器是户内高压限流熔断器，额定电压等级分3、6、10、20、35、66kV，常用的型号有RN1、RN3、RN5、XRNM1、XRNT1、XRNT2、XRNT3 型，主要用于保护电力线路、电力变压器和电力电容器等设备的过载和短路；RN2和RN 4型额定电流均为0.5~10A ，为保护电压互感器的专用熔断器。

另一类是户外高压喷射式熔断器，此类熔断器在熔体熔断产生电弧时，电弧烧损反白纸产气吹拉长电弧，弧感抗改变相位，正好电流过零时产生零休，才能开断电路，限流作用不明显。

FSR技术规范书

大容量快速开关保护装置（SHK-FSR-6.3-5000-100）技术规范书上海合凯电力保护设备有限公司2011年4月14日Is in conformity withIS09001Registration NO:1999A0330国际认可论坛多边承认协议（IAF/MLA ）集团承认上海合凯电力保护设备有限公司目录一、参数二、原系统存在的问题三、解决问题的方案及加装FSR的优越性四、FSR的参数设计五、FSR的主要参数六、国际术语一、参数1上海合凯电力保护设备有限公司1、铜冶炼变（镍精炼变）的主变参数：S=63000kVAU kⅠ-Ⅱ%=10.14% U kⅡ-Ⅱ%=6.58% U kⅠ-Ⅲ%=18.57%2、镍熔炼变的主变参数：S=63000kVAU kⅠ-Ⅱ%=10.47% U kⅡ-Ⅱ%=6.55% U kⅠ-Ⅲ%=18.7%3、铜冶炼变（镍精炼变）的进线电抗器参数：Ir＝4000A Xk％＝12％ Ue＝6kV4、系统阻抗、短路容量及短路电流：（1）铜冶炼变6kV母线：大方式：X*＝0.58881Sd＝169.83MVAId＝15.56kA小方式：X*＝0.66081Sd＝151.33MVAId＝13.86kA（2）铜冶炼变主变6kV桩头：大方式：X*＝0.32701Sd＝305.8MVAId＝28.01kA小方式：X*＝0.39901Sd＝250.62MVAId＝22.96kA（3）镍精炼变6kV母线：大方式：X*＝0.59288Sd＝168.67MVAId＝15.45kA小方式：X*＝0.66488Sd＝150.4MVAId＝13.78kA（4）镍精炼变主变6kV桩头：大方式：X*＝0.33108Sd＝302.4MVAId＝27.68kA小方式：2上海合凯电力保护设备有限公司X*＝0.40308Sd＝248.09MVAId＝22.73kA两台电抗器：额定电压：6000V 电流：5000A 电抗率：5%6kV系统的断路器的开断电流为31.5 kA6.3kV上的最大电动机为12100kW5、系统图图1二、原系统存在的问题在系统发生短路故障时，如图1所示，图中K1点的短路电流，在电抗器被大容量开关FSR短接时，短路电流为33kA，而在FSR分断后，短路电流通过电抗器被限制到25kA。

高压熔断器概述

其他应用场景
电容器组保护
在电力系统中，高压熔断器也常用于电容器组的保护，防止电容器因电流过大而损坏。
电缆保护
在电缆线路中，高压熔断器可以作为电缆的短路和过载保护装置，提高电缆线路的安全性。
03
高压熔断器的选型与配置
选型原则
电压等级
根据系统电压等级选择合适的高压熔断器，确保其能够在正常工作电压下安全运行。
未来发展趋势与展望
发展趋势
未来高压熔断器将朝着更高电压、更大电流、更低损耗、更智能化、更环保的方向发展。
VS
展望
随着新材料、新工艺的不断涌现，高压熔断器的性能将得到进一步提升，其在电力系统安全保护中的作用将更加重要。同时，随着智能电网和物联网技术的快速发展，高压熔断器将与其它智能设备实现更紧密的集成，为电力系统的安全、稳定运行提供更加可靠的保障。
安装方式
按照厂家提供的安装指南，正确安装高压熔对高压熔断器进行检查和清洁，确保其正常工作。
04
高压熔断器的技术发展与趋势
技术发展历程
初始阶段
智能化阶段
高压熔断器最初是为了解决高压系统中的过电流问题而发明的。
现代高压熔断器已经实现了智能化，能够实时监测系统电流，及时熔断以保护系统安全。
01
02
03
断路器配合
高压熔断器应与断路器进行合理配合，以确保系统在发生故障时能够快速切断电流。
继电保护装置
高压熔断器应与继电保护装置进行配合，实现系统的保护和控制功能。
配电系统
根据配电系统的特点，合理配置高压熔断器的数量和位置，以确保系统安全可靠运行。
安装与维护
安装位置
选择合适的安装位置，确保高压熔断器易于观察和维护。

第六章63高压熔断器

号为奇数系列的熔断器，用于3～35kV的电力线路和电气设备的过载和短路保护；
以RN2型为代表的设计序号为偶数系列的熔断器，专门用于保护3～35kV的电压互感器，用于对高压电压互感器的过载及短路保护。
6.3 高压熔断器
六、户内式高压熔断器
《发电厂变电所电气设备》第六章发电厂和变电所的一次设备
6.3 高压熔断器
《发电厂变电所电气设备》
二、高压熔断器的基本结构和工作原理第六章发电厂和变电所的一次设备
1.基本构成和熔件材料熔体（熔件）—核心元件
结构：
触头—支持熔件的载流部分外壳（熔管）
材料:
铅锡合金(200ºC) 铅（327ºC）锌（420ºC）
熔点低，导电性能差
铜（ 1080ºC）
B1 2 3
45 6
表示自爆代R式表—代N产—熔表品户断安名设内器装称计式场系；所列序号 W—户外式。
补充工作特性额定电G压－，改kV进额型定；电流，A
Z－直流专用； GY－高原型
例如：RW4－10/50型，即指额定电流50A、额定电压10kV、户外4型高压熔断器。
6.3 高压熔断器
五、高压熔断器的种类
6.3 高压熔断器
《发电厂变电所电气设备》
二、高压熔断器的基本结构和工作原理第六章发电厂和变电所的一次设备
熔断器的工作过程大致可分为以下四个阶段：
（1）熔断器的熔件因过载或短路而加热到熔化温度；（2）熔件的熔化和气化；（3）触头之间的间隙击穿，产生电弧；（4）电弧熄灭、电路被断开。
熔断器的动作时间为上述四个过程所经过时间的总和。熔断器的开断能力决定于熄灭电弧能力的大小。
《发电厂变电所电气设备》
第六章发电厂和变电所的一次设备
