2020-2021中考物理欧姆定律的计算综合经典题及答案
2020-2021中考物理欧姆定律的计算问题综合经典题及答案解析

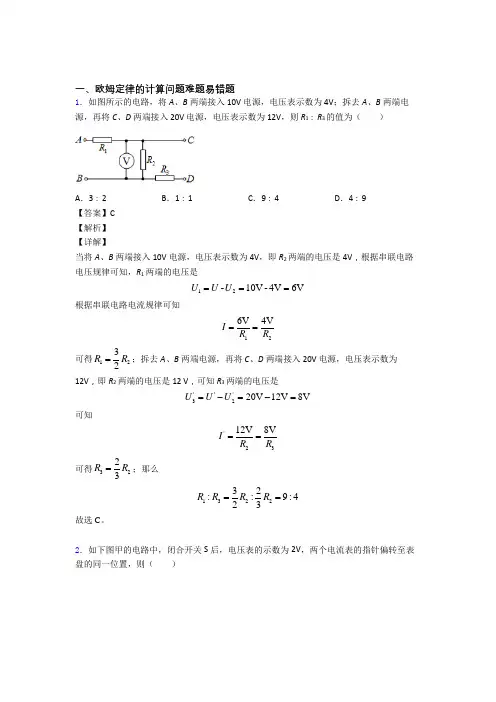

一、欧姆定律的计算问题难题易错题1．如图所示的电路，将A 、B 两端接入10V 电源，电压表示数为4V ；拆去A 、B 两端电源，再将C 、D 两端接入20V 电源，电压表示数为12V ，则R 1∶R 3的值为（ ）A ．3∶2B ．1∶1C ．9∶4D ．4∶9【答案】C 【解析】 【详解】当将A 、B 两端接入10V 电源，电压表示数为4V ，即R 2两端的电压是4V ，根据串联电路电压规律可知，R 1两端的电压是12-10V -4V 6V U U U ===根据串联电路电流规律可知126V 4VI R R == 可得1232R R =；拆去A 、B 两端电源，再将C 、D 两端接入20V 电源，电压表示数为12V ，即R 2两端的电压是12 V ，可知R 3两端的电压是'''3220V 12V 8V U U U =-=-=可知'2312V 8VI R R == 可得3223R R =；那么 213232::9:423R R R R == 故选C 。
2．如下图甲的电路中，闭合开关S 后，电压表的示数为2V ，两个电流表的指针偏转至表盘的同一位置，则（ ）A．L1中的电流为0.2安B．L1、L2中的电流之比I1∶I2＝4∶1C．电路的总电阻是10欧D．L1、L2消耗的电功率之比P1∶P2＝4∶1【答案】BD【解析】【分析】【详解】由图可知：开关闭合后，两灯泡并联，一个电流表测量的是总电流，一个电流表测量的是灯泡L2电流，电压表测量测量灯泡L2两端的电压；A．根据并联电路干路电流等于各支路电流之和可知：测量总电流的电流表量程是0～3A，所以电流表的示数为1A；则电路总电流I=1A；测量灯泡L2电流的量程是0～0.6A，所以电流表示数为0.2A，也就是电灯L2中的电流I2=0.2A，所以L1的电流为121A-0.2A=0.8AI I I=-=故A不符合题意；B．通过两只灯泡的电流之比为1 20.8A4= 0.2A1II=故B符合题意；C．由于两灯泡并联，则U=U2=2V，根据UIR=可得2V=2Ω1AURI==故C不符合题意；D．两灯泡消耗的电功率之比111 2224 1P UI IP UI I===故D符合题意。
2020-2021全国中考物理欧姆定律的综合中考真题汇总含详细答案
一、初中物理欧姆定律问题1．如图所示的电路图中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P 向左滑动，下列说法正确的是：A．电流表A的示数变小，电压表V1的示数不变B．电流表A的示数变小，电压表V1的示数变大C．电压表V1与电压表V2的示数之和不变D．电压表V2与电流表A的示数之比不变【答案】A【解析】【分析】【详解】R1和R2是串联，V1测量的是电源电源，V2测量的是R2两端的电压，闭合开关S后，将滑动变阻器R2的滑片P向左滑动，电流表A的示数变小，电压表V1的示数不变所以A是正确的．2．灯泡L的电流随电压变化关系如图甲所示，现把灯泡L接入如图乙所示的电路中，电路中电源的电压保持不变，闭合开关S，滑动变阻器的滑片P向左滑动时，下列判断正确的是A．电路消耗的总功率保持不变B．电压表与电流表示数的比值变小C．电流表的示数增大，电压表的示数减小D．灯泡电阻的改变量小于滑动变阻器接入电路电阻的改变量【答案】D【解析】【分析】【详解】AC ．灯与R 串联，电压表测L 的电压，电流表测电路的电流，滑动变阻器的滑片P 向左滑动时，变阻器连入的电阻变小，电路的总电阻变小，由欧姆定律，电路的电流变大，根据P UI =，电路消耗的总功率变大；通过灯的电流变大，灯的电压变大，故AC 错误；B ．由欧姆定律，电压表与电流表示数的比值即灯的电阻，如下所示，通过灯的电流随电压变大而变大，而且电压的增大量大于电流的增大量，由欧姆定律，灯的电阻变大，即电压表与电流表示数的比值变大，B 错误；D ．电路的总电阻变小，故灯泡电阻的增大量小于滑动变阻器接入电路电阻的减小量，即灯泡电阻的改变量小于滑动变阻器接入电路电阻的改变量，D 正确。
故选D 。
3．如图所示，电源电压不变，电阻115ΩR =，210ΩR =，开关S 、S 1闭合，S 2断开，电流表读数为0.4A ，则开关S 、S 2闭合，S 1断开时，电流表读数可能为（ ）A ．0.4AB ．0.5AC ．0.6AD ．0.7A【答案】B 【解析】 【分析】 【详解】当开关S 、S 1闭合，S 2断开时，电阻R 0与R 1的串联，电流表测电路中的电流，根据欧姆定律可得，R 1两端的电压是1110.4A 15Ω6V U I R ==⨯=因为串联电路的总电阻等于各分电阻之和，所以011R R R =+总当开关S 、S 2闭合，S 1断开时，电阻R 0与R 2串联，同理022R R R =+总因为12R R >，所以12R R >总总，因为电源电压不变，所以根据欧姆定律可得210.4A I I >=因为开关S 、S 2闭合，S 1断开时，电路中的电流变大，那么R 0的电压变大，由于电源电压不变，根据串联电路的电压规律可知，R 2两端的电压变小，即216V U U <=所以1226V 0.6A 10ΩU I R <== 则可知电流表的读数在0.4~0.6A 之间。
2020-2021年中考物理欧姆定律100及答案(word)
2020-2021年中考物理欧姆定律100及答案（word）一、欧姆定律选择题1．有两个电阻类电路元件A、B，流过元件的电流与它两端的电压关系如图甲所示，把它们串联在4.5V电路中，如图乙所示，下列说法错误的是（）A. 元件A的电阻是定值电阻，大小为5ΩB. 元件B的电阻随温度的升高而减小C. 把它们并联在1V电路中时，电路总功率为0.3WD. 把它们串联在4.5V电路中时，元件B的电功率为1.8W【答案】 D【解析】【解答】解：A、由图象可知，通过A的电流与两端的电压成正比，则A是定值电阻；由图象可知，A两端的电压为2V时，通过的电流依次为0.4A，由I＝可得：R A＝＝＝5Ω，A符合题意；B、由图象可知，B两端的电压为1V、2.5V、3V时，通过的电流依次为0.1A、0.4A、0.6A，由I＝可得R＝可知，乙对应的电阻依次为10Ω、6.25Ω、5Ω，由于通过电阻的电流越大时元件的温度升高，所以，元件B的电阻随温度的升高而减小，B符合题意；C、并联在电压为1V的电路中时，因并联电路中各支路两端的电压相等，所以，它们两端的电压U A′＝U B′＝U′＝1V，由图象可知，I A＝0.2A，I B＝0.1A，因并联电路中干路电流等于各支路电流之和，所以，干路电流：I′＝I A+I B＝0.2A+0.1A＝0.3A，电路的总功率：P′＝U′I′＝1V×0.3A＝0.3W，C符合题意；D、把它们串联在4.5V电路中时，由于串联电路的电流处处相等，则由图象可知，电路I″＝0.2A时，A两端的电压U A″＝2V，B两端的电压U B″＝2.5V时符合，所以，P B＝″U B″I B″＝2.5V×0.2A＝0.5W，D不符合题意。
故答案为：D【分析】AB、根据欧姆定律可知，电阻一定时，通过电阻电阻的电流与两端两端的电压成正比，据此分析图象甲乙电阻的变化；由图象可知A的电压和对应的电流值，根据欧姆定律即可求出电阻；C、元件A、B并联在电压为1V的电路中时，它们两端的电压相等，根据图象读出通过它们的电流，根据并联电路的电流特点求出干路电流，利用P＝UI求出电路的总功率；D、元件A、B串联在电压为4.5V的电路中时，通过它们的电流相等，电源的电压等于两电阻两端的电压之和，根据图象读出符合题意的电流和电压，根据欧姆定律求出它们的阻值之比。
2020-2021中考物理欧姆定律问题含答案
此时小灯泡的最小电功率
故C正确；
D．由以上计算知道，滑动变阻器允许调节的范围为24Ω~60Ω，故D正确。
故选ACD。
5．如图所示，电源电压不变，P置于中点，a为电流表或电压表。任意闭合开关，电路都是安全的，下列说法正确的是（）
A．a是电压表
B．只闭合S1，P向右滑动，a的示数的变化量与A2示数的变化量的比值变小
C．先闭合开关S2，电流表A1只测L2的电流，A2所在支路断路，示数为零；再闭合开Байду номын сангаасS1，电流表A1测L1和L2的总电流，即电流表A1示数变大，A2测L2的电流，示数变大；C错误；
D．开关S1和S2闭合，有电流流过的灯泡恰好都正常发光，这时只有L1、L2并联接入电路，流过它们的电流都是0.5A，电流表A1测的是总电流，大小为1.0A，D错误。
②-①得：
U1′-U1=（UR2+△UR3）-（UR2′+△UR3′）=（UR2-UR2′）+（△UR3-△UR3′）=△UR2+△UR3，
即：
△U1=△UR2+△UR3---③，
根据串联电路各部分电压之和不变，故：
△U2=△UR3----④，
由③④得：
△U2＜△U1
故A正确；
B．由欧姆定律，原来通过R1的电流：
8．小明设计了一种输液提示器，能让护士在护士站通过观察电压表的示数知道药液量的多少，并且当袋中药液量减少时，电压表示数随之减小。下列电路图中符合要求的是
C．闭合S1、S3，断开S2，A1的示数大于A2的示数
D．闭合S1、S2、S3，P向左滑动，A1的示数减小
【答案】AC
【解析】
【分析】
2020-2021中考物理欧姆定律问题综合经典题含答案解析
一、初中物理欧姆定律问题1．如图所示，电源电压保持不变，小灯泡L 1、L 2分别标有“6V 3W ”和“6V 6W ”的字样，滑动变阻器R 的阻值变化范围为0~12Ω，当S 1、S 2和S 3都闭合，滑动变阻器的滑片滑到a 端时，两灯都正常发光。
不考虑温度对灯泡电阻的影响，则（ ）A ．电源电压为12VB ．两灯都正常发光时电流表的示数为3AC ．整个电路的最小功率2.25WD ．整个电路的最大功率9W 【答案】D 【解析】 【分析】(1)当S 1、S 2和S 3都闭合，滑动变阻器的滑片滑到a 端时，灯泡L 1和灯泡L 2并联，两灯泡均正常发光时的电压和额定电压相等，根据并联电路的电压特点求出电源的电压。
(2)根据P UI =求出两灯泡都正常发光时通过的电流，根据并联电路的电流特点求出两灯都正常发光时电流表的示数。
(3)根据欧姆定律求出两灯泡的电阻，两灯泡的最大电阻和R 的最大阻值串联时电路中的总电阻最大，电路的总功率最小，根据电阻的串联和2U P UI R==求出电路的最小总功率。
(4)当S 1、S 2、S 3都闭合且滑片位于a 端时，两灯泡并联，电路中的总电阻最小，电路的总功率最大，此时两灯泡的实际功率和额定功率相等，两灯泡的功率之和即为电路的总功率。
【详解】A ．当S 1、S 2、S 3都闭合，滑动变阻器滑到a 端时，灯泡L 1和灯泡L 2并联，因并联电路中各支路两端的电压相等，且两灯都正常发光，则电源的电压126V U U U ===故A 错误；B ．由P UI =可得，两灯泡都正常发光时通过的电流1113W 0.5A 6V P I U ===，2226W 1A 6VP I U ===因并联电路中干路电流等于各支路电流之和，则两灯都正常发光时电流表的示数120.5A1A 1.5AI I I=+=+=故B错误；C．由UIR=可得，两灯泡的电阻1116V12Ω0.5AURI===，2226V6Ω1AURI===当S1、S3闭合且滑片位于b端时，R1与R的最大阻值串联，电路中的总电阻最大，电路的总功率最小，因串联电路中总电阻等于各分电阻之和，则电路的最小总功率()22126V1.5W12Ω12ΩUPR R===++小故C错误；D．当S1、S2、S3都闭合且滑片位于a端时，两灯泡并联，电路中的总电阻最小，电路的总功率最大，因此时两灯泡均正常发光，所以整个电路的最大功率123W6W9WP P P=+=+=大故D正确。
2020-2021全国中考物理欧姆定律的综合中考真题汇总含答案解析
一、初中物理欧姆定律问题1．如图所示的电路中，电源电压保持不变，R为定值电阻，当开关闭合时，标有“8V8W”的小灯泡L恰好正常发光；若保持定值电阻R不变，将L换成另一只标有“8V 4W”的小灯泡，闭合开关后，小灯泡工作时消耗的实际功率A．大于4W B．等于4W C．小于4W D．无法确定【答案】A【解析】【分析】【详解】根据公式可知，当额定电压相同时，额定功率越大，电阻越小，所以“8V 8W”的灯泡电阻小，“8V 4W”的灯泡电阻大；根据串联电路电阻的分压特点可知，改接后，灯泡两端的电压变大，大于8V，所以这只灯泡消耗的功率大于4W．2．如图所示的电路，电源电压不变，R1为热敏电阻，其阻值随温度的升高而减小．闭合开关S，当监控区的温度升高时，电压表示数U与电流表示数I的关系图象是A．B．C．D．【答案】C【解析】【分析】【详解】由电路图可知，R1与R2串联,电压表测R1两端的电压，电流表测电路中的电流。
A．因热敏电阻的阻值随温度的升高而减小，所以，当温度升高时，热敏电阻R1的阻值变小，电路中的总电阻变小，由I＝UR可知，电路中的电流变大，即电流表的示数变大；热敏电阻R1的阻值变小，由串联分压原理可知，R1两端的电压减小，即电压表的示数减小；由上述分析可知，当电流表示数I变大时，电压表的示数U减小，故A图象错误；BCD．根据串联电路的电压特点和欧姆定律可得,电压表示数U1＝U总−U2＝U总−IR2因U总、R2是定值，所以，电压表示数U1与I为一次函数，其图象是一条倾斜的直线，且电流增大时，电压变小，故C图象正确，BD图象错误。
故选C。
【点睛】由电路图可知，R1与R2串联，电压表测R1两端的电压，电流表测电路中的电流．由题意可知温度升高时热敏电阻阻值的变化，根据欧姆定律可知电路中的电流和R2两端的电压变化，根据串联电路的电压特点可知电压表示数的变化，进而分析可得图象。
3．如图电路,电源两端电压为4.5V且保持不变．电阻R1为10Ω,滑动变阻器R2的铭牌上标有“20Ω 1A”的字样,电流表的量程为0~0.6A,两个电压表的量程均为0~3V,在保证电路安全的条件下,下列说法中正确的是（）A．定值电阻R1的最大功率为3.6WB．电流表A的示数变化范围为0.15A~0.45AC．滑动变阻器的最小功率为0.45WD．滑动变阻器R2的阻值取值范围为0Ω~20Ω【答案】C【解析】【详解】A．从图中可以看到，这是一个串联电路，电阻R1和滑动变阻器R2串联在一起，电压表V1测的是电阻R1两端的电压，电压表V2测的是滑动变阻器R2接入电路中电阻两端电压，要求定值电阻R1的最大功率，那么需要定值电阻R1两端的电压最大，由题意可知，当R1两端的电压是3V时，电压表V1的量程没有超出，流过R1的电流为1113V==0.3A10ΩUIR此电流大小没有超过电流表的量程，也没有超过滑动变阻器R2的最大电流，那么滑动变阻器R2两端的电压为21 4.5V 3V 1.5V U U U =-=-=这个电压大小也没有超过电压表V 2的量程，所以当R 1两端的电压是3V 时能够保证电路安全，此时定值电阻R 1的最大功率为()221113V 0.9W 10ΩU P R === A 错误；B ．当电流表的示数最小时，电路中电阻最大，滑动变阻器R 2接入电路中电阻最大，即220ΩR =，电路中的电流大小为12 4.5V 0.15A 10Ω20ΩU I R R ===++ 这个电流大小没有超过滑动变阻器R 2的最大电流，也没有超过电流表的量程，此时R 1两端的电压是1R 10.15A 10Ω 1.5V U IR ==⨯=R 2两端电压为21R R - 4.5V -1.5V 3V U U U ===这也没有超过两电压表的量程，所以电路中的电流最小可以为0.15A ；当电流表的示数最大时，假设0.45A I =，此时R 1两端的电压是1R 10.45A 10Ω 4.5V U IR ==⨯=这个电压大小超过了电压表的量程，所以0.45A I ≠，所以电流表A 的示数变化范围不为0.15A~0.45A ，B 错误；CD ．当滑动变阻器R 2的电阻最小时，此时电路中电流最大，R 1两端的电压最大，只能是3V ，由上述可知0.3A I =，R 2两端的电压为2R 1.5V U =，R 2的最小值为2R 2 1.5V 5Ω0.3AU R I === 由上述可知，滑动变阻器R 2的电阻可取20Ω，这也是R 2的最大值，所以滑动变阻器R 2的阻值取值范围为5Ω~20Ω；设电路中的电流为I ，由题意可知道滑动变阻器的功率为()()2222222221212121212-4-4U U U P I R R R R R R R R R R R R R ⎛⎫==⋅=⋅= ⎪++⎝⎭+ 要使电功率P 最小，那么()2122-R R R 要最大，当R 2是5Ω或者20Ω时，()2122-R R R 最大，滑动变阻器的电功率最小，大小为0.45W P =，可知，C 正确、D 错误。
2020-2021中考物理欧姆定律综合经典题附答案解析
一、初中物理欧姆定律的实际应用问题1．左图中所示的装置是水位监测仪，图甲是该水位监测装置的模拟电路图。
柱形绝缘容器A内部左右两面插有竖直薄金属板并与电路连接，底部有一小孔与湖水相通，且容器底面与警戒水位相平。
已知电源电压恒为6V，小灯泡标有“2V 2W”字样（不考虑温度对灯丝电阻的影响）。
两金属板间的湖水电阻R与x的关系如图乙所示（x为容器内水柱高度h 的倒数，即x=h-1）。
则下列说法中正确的是（）A．容器内水柱越高，两金属板间的湖水电阻R越大B．将电流表改为水位计，水位越高电流表示数越大C．当湖水水位高于警戒水位5m时，灯泡的实际功率大于2WD．当湖水水位高于警戒水位0.4m时，电流表示数为0.6A【答案】B【解析】【分析】(1)容器内水位上升时，根据图乙判断其电阻的变化；(2)由2UPR=计算灯泡电阻，根据图像得出R与x的关系式，再根据电阻的串联和欧姆定律得出I与h的关系式，分析关系式中I与h的关系判断两者的变化情况；(3)由B中I与h表达式计算湖水水位高于警戒水位5m时，电流表示数，再根据2P I R=求出此时灯泡的实际功率，据此判断；(4)由B中I与h表达式计算湖水水位高于警戒水位0.4m时，电流表示数。
【详解】由图甲可知灯泡、电流表与金属块间湖水电阻串联，由图乙可知，R与h-1成正比，所以h 越大，R越小；A．容器内水柱越高时，则A内湖水电阻R变小，故A错误；B．由2UPR=可得，灯泡电阻()22L 2V 2Ω2W U R P ===额额由图像可知，R =4Ω时，x =0.2m −1，R =8Ω时，x =0.4m −1，设R =kx +b ，则14Ω0.2m k b -=⨯+，18Ω0.4m k b -=⨯+解得：k =20Ω·m ，b =0，则R 与x 的关系式20Ωm 20Ωm R x h⋅=⋅⨯= 串联电路中总电阻等于各分电阻之和，所以I 与h 的关系式L 6V 20Ωm 2ΩU I R R h==⋅++由表达式可知，水位越高电流表示数越大，故B 正确；C ．由B 中I 与h 的表达式可知，当h 1=5m 时，电流表示数116V 6V 1A 20Ωm 20Ωm 2Ω2Ω5mI h ===⋅⋅++ 此时灯泡的实际功率()2211A 2Ω2W P I R ==⨯=实 故C 错误；D ．由B 中I 与h 的表达式可知，当h 2=0.4m 时，电流表示数226V 6V 0.12A 20Ωm 20Ωm 2Ω2Ω0.4mI h ==≈⋅⋅++ 故D 错误。
2020-2021全国各地中考物理分类：欧姆定律综合题汇编含答案解析
一、初中物理欧姆定律问题1．如图所示的电路中，电源电压保持不变.闭合电键S，电路正常工作；过了一会儿，一个电表的示数变大，另一个电表的示数变小.如故障只发生在电阻R或灯L上，则下列判断中正确的是A．电阻R一定断路B．电阻R一定短路C．灯L可能变亮D．灯L的亮度可能不变【答案】C【解析】【分析】【详解】两表一个示数变大，另一示数变小有两种可能：电流表的示数变大，电压表的示数变小，则应该是电路中电阻R局部短路，导致总电阻变小，电压表的示数为零，而灯泡中电流增大，即灯泡变亮；电压表的示数变大，电流表的示数变小，则应该是电路中电阻R断路，电流表的示数为零，电压表的示数为电源电压值，此时电路中电流为零，灯泡熄灭．由以上分析可得，A、B、D判断均错误，C判断正确．2．洋洋设计了一个自动测高仪，给出了四个电路，如下图所示，R是定值电阻，R′是滑动变阻器，其中能够实现身高越高，电压表示数越大的电路是A．B．C．D．【答案】C【解析】【详解】A ．由图知，R 与R′串联，电压表并联在电源两端测电源的电压，其示数不随滑片的移动而变化，故A 不符合题意；B ．由图知，R 与R′并联，电压表串联在电路中测电源的电压，其示数不随滑片的移动而变化，故B 不符合题意；CD ．电路中R 与R′串联，当身高越高时，滑片上移，R′接入电路中的电阻越大，电路中的总电阻越大，由UI R=可知，电路中的电流越小，由U IR =可知，R 两端的电压越小，因串联电路中总电压等于各分电压之和，且电源的电压不变，所以，R′两端的电压变大； C 选项中电压表测R′两端的电压，身高越高时，其示数越大，故C 符合题意； D 选项中电压表测R 两端的电压，身高越高时，其示数越小，故D 不符合题意． 故选C ．3．用电流表和电压表测电阻时，电压表和电流表有如图所示的两种接法。
关于这两种接法，下列说法中正确的是（ ）A ．甲图适合测量阻值较大的电阻，误差会减小B ．乙图适合测量阻值较大的电阻，误差会减小C ．若考虑甲图电流表本身的电阻，则测量值与真实值相比偏小D ．若考虑乙图电压表本身的电阻，则测量值与真实值相比偏大 【答案】A 【解析】 【分析】 【详解】A ．由图甲所示电路图可知，电流表采用内接法，由于电流表的分压作用，所测电压偏大，试验误差是由电流表的分压造成的，当待测电阻阻值远大于电流量表内阻时，即甲图适合测量阻值较大的电阻，误差会减小，故A 正确；B ．由图乙所示电路图可知，电流表采用外接法，由于电压表的分流作用，使所测电流偏大，实验误差来源于电压表分流，当电压表内阻远大于待测定值阻值时，即乙图适合测量阻值较小的电阻，误差会减小，故B 错误；C ．甲电路是安培表内接法，如果不考虑操作的偶然误差，按甲、乙两种电路进行实验，甲图中电压表两侧的电压是待测电阻上的电压与电流表上的电压的和，所以甲图中电阻测量值R A RU U U R R R+=>甲 即测量值与真实值相比偏大，故C 错误；D ．乙电路是安培表外接法，流过电流表的电流是待测电阻上的电流与电压表上电流的和，所以乙图中电阻测量值R V RU UR I I I =<+乙即测量值与真实值相比偏小，故D 错误。
2020-2021中考物理欧姆定律的计算综合经典题附答案
一、欧姆定律的计算问题难题易错题1．如图所示，MN 间电压恒定，1R 为定值电阻，滑动变阻器2R 的最大阻值为20欧．当滑动变阻器滑片P 处于a 端时，电流表示数为0.25安；当滑片P 处于ab 中点时，电流表示数为0.40安，则MN 间的电压是A ．6伏B ．5伏C ．4伏D ．3伏【答案】D 【解析】 【详解】R 1与滑动变阻器R 2并联，设MN 间的电压为U ，根据并联电路的电流关系， 则210.25U U A R R +=……………….① 120.412U UAR R +=………………② 联立①②，将R 2=20Ω代入，解得 U=3V 。
故D 正确为答案．2．如图甲所示的电路中，电源电压不变，小灯泡L 上标有“6V ”字样，通过灯泡L 的电流与电压关系如图像所示，电压表选择0~15V 的量程，电流表选择0~3A 的量程。
闭合开关S ，断开S 1和S 2，滑动变阻器的滑片在某处时，电流表的示数为0.4A ；变阻器的滑片滑到另一处时，电压表的示数由8V 变化到4V ，电流表的示数变化了0.4A ，已知R 1：R 2=1：4， R 2为滑动变阻器的最大阻值。
在保证各电路元件安全工作的情况下，则下列结果中不正确的是（ ）A ．R 1的阻值为5ΩB ．电源的电压为11VC ．整个电路的最大电功率是11WD ．整个电路的最小电功率是4.4W【答案】C 【解析】 【分析】 【详解】A ．闭合开关S ，断开S 1和S 2时，灯泡L 与定值电阻R 1、滑动变阻器R 2串联，电压表测R 2两端的电压，电流表测电路中的电流，因串联电路中电阻越大分得的电压越大，所以，电压表的示数由U 2′=8V 变化到U 2″=4V 时，接入电路中的电阻变小，电路中的电流变大，则两种情况下电路中的电流分别为：I ′=0.4A ，I ″=0.4A+0.4A=0.8A ，由图象可知，两种情况情况下灯泡两端的电压分别为'L U =1V ，''L U =3V ，因串联电路中总电压等于各分电压之和，所以，电源的电压：U = 'L U +I ′R 1+'2U =1V+0.4A ×R 1+8V ， U = ''L U +I ″R 1+ ''2U =3V+0.8A ×R 1+4V ，因电源的电压不变，所以，1V+0.4A ×R 1+8V=3V+0.8A ×R 1+4V ，解得：R 1=5Ω，故A 正确，不符合题意； B ．电源的电压：'L U +I ′R 1+ '2U =1V+0.4A ×5Ω+8V=11V ，故B 正确，不符合题意；C ．当开关S 、S 2闭合，断开S 2时，电路为R 2的简单电路，因电源的电压小于电压表的量程，所以，当调节滑动变阻器的滑片使电流表的示数I 大=3A 时，电路消耗的电功率最大，则：P 大=UI 大=11V ×3A=33W ，故C 错误，符合题意；D ．当闭合开关S ，断开S 1和S 2，且滑动变阻器接入电路中的电阻最大时，电路中的电功率最小，则电源的电压：U L 小+I 小(R 1+ R 2)= U L 小+I 小(R 1+4 R 1)= U L 小+ I 小×5 R 111V= U L 小+ I 小×25Ω，由图象可知，当I 小=0.4A ，U L 小=1V 符合，则电路的最小电功率：P 小=UI 小=11V ×0.4A=4.4W ，故D 正确，不符合题意。
2020-2021中考物理专题复习欧姆定律的计算题及答案
一、欧姆定律的计算问题难题易错题1．如图甲所示，电源电压恒定，R1是定值电阻，R2是滑动变阻器，闭合开关S，移动滑动变阻器的滑片P从B端至A端的过程中，两电压表示数随电流表示数变化的U-I图像如图乙所示，则A．电源电压为20VB．EF是V1表示数随A表示数变化的图像C．滑动变阻器的最大阻值为10ΩD．整个电路的最大功率为14.4W【答案】D【解析】【详解】AB．由图甲可知，R1与滑动变阻器R2串联，电压表V1测R1两端的电压，电压表V2测R2两端的电压，电流表测串联电路的电流。
滑片P从B端至A端的过程中，R2变小，根据串联分压原理，V2示数变小，又根据串联电路的电压规律，V1示数变大。
因此图乙中EF是V2表示数随A表示数变化的图像，图线MN是V1表示数随A表示数变化的图像；当滑片P 在A点时，V1示数最大为电源电压，则电源电压U=12V，故AB错误；C．当滑片在B端时，由图乙可知，R2两端电压U2=8V，此时对应的电流I=0.4A，由欧姆定律可得，R2=28V 0.4AUI=20Ω故C错误；D．电源电压一定，当电路中电流最大I=1.2A时，电路的总功率最大P=UI=12V×1.2A=14.4W，故D正确；故选D。
2．如图所示，MN间电压恒定，1R为定值电阻，滑动变阻器2R的最大阻值为20欧．当滑动变阻器滑片P处于a端时，电流表示数为0.25安；当滑片P处于ab中点时，电流表示数为0.40安，则MN间的电压是A ．6伏B ．5伏C ．4伏D ．3伏【答案】D 【解析】 【详解】R 1与滑动变阻器R 2并联，设MN 间的电压为U ，根据并联电路的电流关系，则210.25U UA R R +=……………….① 120.412U UAR R +=………………② 联立①②，将R 2=20Ω代入，解得 U=3V 。
故D 正确为答案．3．小明利用图甲的电路探究“通过导体的电流与电阻的关系”，根据实验的数据绘出了I —1R图像，如图乙，由图可知（ ）A ．定值电阻两端电压控制为2V 不变B ．当电流为0.2A 时，电阻R 为0.1ΩC ．当滑片向右移时，电压表数变大D ．当电流分别为0.25A 和0.5A 时，接入电路的导体的电阻之比为1:2 【答案】A 【解析】 【分析】由题意可知，本题考查了“通过导体的电流与电阻的关系”，可以运用欧姆定律和串联电路的特点进行分析判断。
2020-2021中考物理 欧姆定律问题 综合题附答案
一、初中物理欧姆定律问题1．小梦将定值电阻R 1与滑动变阻器R 2接入电源电压不变的电路中，如图所示．闭合开关S ，各表均有一定示数，滑动变阻器的滑片向右滑动到一定位置过程中，电流表、电压表V 1和V 2示数变化量分别为ΔI 、ΔU 1、ΔU 2．下列说法正确的是A ．V 1示数不变，V 2示数变大B ．V 1示数变小，V 1示数和电流表示数之比变小C ．V 2示数变大，ΔU 1＞ΔU 2D ．电流表示数变小，1U I∆∆ 不变 【答案】D 【解析】 【分析】 【详解】由图知：定值电阻和滑动变阻器串联，电压表V 1测量定值电阻两端电压，电压表V 2测量滑动变阻器两端电压，电流表测量电路电流。
A ．在串联电路中，电阻具有分压作用。
滑动变阻器滑片向右移动过程中，滑动变阻器接入电路电阻增大，根据串联电路用电器两端电压与其阻值成正比知，滑动变阻器两端电压增大，即电压表V 2示数增大，而电源电压一定，所以电压表V 1示数减小．此选项错误；B ．由A 知，电压表V 1示数减小，但定值电阻阻值一定，所以V 1示数和电流表示数之比即定值电阻阻值不变。
此选项错误；C ．由A 知，电压表V 2示数增大，但电源电压一定，前后两种情况下定值电阻和滑动变阻器两端电压变化程度相同，即，ΔU 1＝ΔU 2。
此选项错误；D ．定值电阻阻值不变，滑动变阻器滑片向右移动过程中，滑动变阻器接入电路电阻增大，电路总电阻增大，电源电压一定，由欧姆定律知，电路电流减小，所以电流表示数减小。
滑片在不同位置时，定值电阻两端电压变化量与通过的电流变化量之比为R 1，而R 1是定值电阻，所以不变。
此选项正确。
故选D 。
2．如图，电源电压不变，电路元件及导线均完好，R 1、R 2为定值电阻，R 为滑动变阻器。
下列分析正确的是（ ）A．只闭合S1时，电流表、电压表均有示数B．只闭合S3时，滑片右移，电压表示数变化量与电流表示数变化量的比值不变C．闭合S1、S2、S3，滑片右移，电压表示数变大，电流表示数变小D．闭合S1、S3，滑片右移，电压表示数变大，电流表示数变小【答案】ABD【解析】【分析】(1)只闭合S1时，电路为R2的简单电路，电压表测电源电压，电流表测电路中的电流；(2)只闭合S3时，R1与R串联，电压表测R两端的电压，电流表测电路中的电流，根据串联电路特点和欧姆定律判断两表变化量比值的变化；(3)同时闭合S1、S2、S3时，R2与R并联，电压表测电源电压，电流表测干路中的电流，根据并联电路中各支路独立工作、互不影响可知通过R2的电流不变，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知通过滑动变阻器通过的电流，利用并联电路的电流特点可知干路电流的变化；(4)同时闭合S1、S3时，R1与R串联后再与R2并联，电压表测R两端的电压，电流表测干路电流，根据滑片的移动可知接入电路中电阻的变化，由串联电路的电压特点确定电压表示数的变化，根据并联电路的电流特点确定电流表示数的变化。
2020-2021中考物理 欧姆定律的计算问题 综合题及答案
一、欧姆定律的计算问题难题易错题1．某同学在做“调节灯泡亮度”的电学实验时，电路如图所示。
电源电压恒为 4.5V ，电压表量程“0~3V ”，滑动变阻器规格“20Ω 1A ”，灯泡L 标有“3V 1.5W ”字样（忽略灯丝电阻变化）。
在不损坏电路元件的情况下，下列判断正确的是（ ）A ．滑动变阻器两端的最大电压是3VB ．该电路的最大总功率是4.5WC ．电路中电流变化的范围是0.173A~0.5AD ．滑动变阻器阻值变化的范围是3Ω~10Ω【答案】C【解析】【分析】【详解】A ．灯泡L 的电阻()22L L L 3V 6Ω1.5W U R P === 当滑动变阻器接入电路的电阻最大时，其两端的电压最大，设这个电压大小U 滑，根据欧姆定律可知4.5V -6Ω20ΩU U I ==滑滑 解得 3.5V U ≈滑，A 错误；B ．由题意可知，灯泡L 的额定电流L L L 1.5W 0.5A 3VP I U === 可知道电路中的最大电流只能是0.5A ，不能再大了，当电流是0.5A 时，电路的总电阻4.5V 9Ω0.5AR ==总 这种情况符合题意，所以该电路的最大总功率max 4.5V 0.5A 2.25W P UI ==⨯=该电路的最大总功率是2.25W ，B 错误；C ．当滑动变阻器接入电路的电阻最大时，电路的电流最小，其电流值min 4.5V 0.173A 6Ω20ΩI =≈+电压表的示数min L 0.173A 6Ω 1.038V U I R ==⨯=电压这个电压值没有超过电压表的量程，电路是安全的，所以电路中的最小电流可以是0.173A ，由上述可知，电路中电流变化的范围是0.173A~0.5A ，C 正确；D ．由上述可知，电路中的电流最小时，滑动变阻器接入电路的阻值是20Ω；电路中的电流最大时，滑动变阻器接入电路的阻值是L -9Ω-6Ω=3ΩR R R ==滑总那么滑动变阻器阻值变化的范围是3Ω~20Ω，D 错误。
2020-2021中考物理欧姆定律的计算综合练习题及答案
一、欧姆定律的计算问题难题易错题1．如图所示，MN 间电压恒定，1R 为定值电阻，滑动变阻器2R 的最大阻值为20欧．当滑动变阻器滑片P 处于a 端时，电流表示数为0.25安；当滑片P 处于ab 中点时，电流表示数为0.40安，则MN 间的电压是A ．6伏B ．5伏C ．4伏D ．3伏【答案】D【解析】【详解】 R 1与滑动变阻器R 2并联，设MN 间的电压为U ，根据并联电路的电流关系， 则210.25UU A R R +=……………….① 120.412U U A R R +=………………② 联立①②，将R 2=20Ω代入，解得 U=3V 。
故D 正确为答案．2．在如图所示的电路中，干路上的电流I 恒为1A ，滑动变阻器R 1的规格为“15Ω 1A ”，小灯泡L 上标有“6V 3W ”字样，定值电阻R 2=10Ω。
若忽略温度对小灯泡L 阻值的影响，则下列说法中正确的是（ ）A ．当小灯泡L 正常发光时，R l 接入电路的电阻为6欧姆B ．当小灯泡L 正常发光时，该电路在10s 时间内消耗的电能为30JC ．当滑片P 移到最左端时，通过小灯泡L 的电流为1AD ．当滑片P 移到最左端时，电路的总功率最小且为10W【答案】D【解析】【分析】【详解】AB ．当小灯泡L 正常发光时，小灯泡L 两端的电压是6V ，根据并联电路的电压规律可知，滑动变阻器R 1的电压也是6V ，流过灯泡L 的电流大小是L L L 3W 0.5A 6VP I U === 而干路上的电流I 恒为1A ，那么流过滑动变阻器R 1的电流大小是1L -1A -0.5A 0.5A I I I === 那么根据U R I=可知，R l 接入电路的电阻是 1116V 12Ω0.5AU R I === R l 接入电路的电阻是12Ω；A 错误；当小灯泡L 正常发光时，小灯泡L 两端的电压是6V ，而定值电阻R 2两端的电压是221A 10Ω10V U IR ==⨯=那么电路的总电压是L 26V 10V 16V U U U =+=+=总该电路在10s 时间内消耗的电能是16V 1A 10s 160J W U It ==⨯⨯=总该电路在10s 时间内消耗的电能是160J ；B 错误；CD ．当滑片P 移到最左端时，灯泡L 被短路，通过小灯泡L 的电流是0；根据2P I R =可知，要求电路的总功率最小，而干路上的电流恒定，那么电路中的总电阻最小，从电路图可以看到，当滑片P 移到最左端时，接入电路的电阻只有R 2，这时总电阻最小，最小电功率是()22min 21A 10Ω10W P I R ==⨯=电路的总功率最小且为10W ；C 错误、D 正确。
2020-2021中考物理压轴题专题欧姆定律的计算的经典综合题及答案
一、欧姆定律的计算问题难题易错题1．如图是一款外出购物好帮手电子秤，它的工作原理如图甲，其中E为干电池；电子秤示数表盘由电流表A改装而成；R是一根长为6cm阻值为15Ω的均匀电阻丝，滑片在a端时，电流表示数为0.6A；在b端时，电流表示数为0.15A．C是一根弹簧，其所受压力F与压缩量△L的关系如图乙所示．（挂钩的重力不计，g取10N/㎏，不称重物时滑片P刚好在电阻丝的a端，所称物重最大时P在b端）．下列说法正确的是（）A．该电子秤中R0阻值为0.5ΩB．闭合开关，不称重物时电阻R0两端电压为6VC．电子称工作时电路中电阻R0消耗的电功率范围是0.1125W～1.8WD．当电路中的电流为0.3A时，电子称称重示数为4kg【答案】C【解析】【分析】【详解】滑片在a端时，电路为R0的简单电路，电路中的电流I a=0.6A，由I=可得，电源的电压：U=I a R0=0.6A×R0，滑片在b端时，R与R0串联，电路中的电流I b=0.15A，因串联电路中总电阻等于各分电阻之和，所以，电源的电压：U=I b（R+R0）=0.15A×（15Ω+R0），因电源的电压不变，所以，0.6A×R0=0.15A×（15Ω+R0），解得：R0=5Ω，A错误；则电源电压U=I a R0=0.6A×5Ω=3V，所以，不称量重物时R0两端的电压为3V，B错误；当滑片在a端时，电阻R0消耗的电功率最大，则P最大=I a2R0=（0.6A）2×5Ω=1.8W，在b端时，电阻R0消耗的电功率最小，则P最小=I b2R0=（0.15A）2×5Ω=0.1125W，所以，电子称工作时电路中电阻R0消耗的电功率范围是0.1125W～1.8W，C正确；当电路中的电流为O.3A处时，电路中的总电阻：R 总===10Ω，因串联电路中总电阻等于各分电阻之和，所以，滑动变阻器连入电路的阻值：R′=R总﹣R0=10Ω﹣5Ω=5Ω，由题意可知，此时弹簧的压缩量：L=×5Ω=2cm，由图象可知，此时弹簧所受压力为20N，即G=F=20N，由G=mg可得，物体的质量：m===2kg，故D错误．故选C．2．如图所示的电路，电源电压恒为4.5 V，电流表的量程为0～0.6 A，电压表的量程为0～3 V，定值电阻R＝5 Ω，滑动变阻器的最大阻值为50 Ω．闭合开关S，移动滑片P的过程中，下列说法正确的是( )A．电压表的示数变化范围是0~3VB．电压表与电流表示数的比值不变C．滑动变阻器允许的调节范围是2.5～10ΩD．电流表的示数变化范围是0～0.3 A【答案】C【解析】【分析】由电路图可知，定值电阻R与滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流；(1)根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化；(2)根据欧姆定律结合滑动变阻器的阻值确定电压表与电流表的示数比值的变化；(3)当电流表的示数最大时，滑动变阻器接入电路中的电阻最小，根据欧姆定律求出电路中的总电阻，再根据串联电路的电阻特点和欧姆定律求出滑动变阻器接入电路中的最小阻值和两端的最小电压；当电压表的示数最大时，电路中的电流最小，滑动变阻器接入电路中的电阻最大，根据串联电路的电压特点求出R两端的电压，根据串联电路的电流特点和欧姆定律求出电路中的电流，再根据欧姆定律求出滑动变阻器接入电路中的电阻，然后得出答案．【详解】由电路图可知，定值电阻R 与滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流；B ．由U R I=可知，电压表与电流表的示数比值等于滑动变阻器接入电路中电阻，则滑片移动时，滑动变阻器接入电路中的电阻发生变化，电压表与电流表的示数比值变化，故B 错误；ACD ．当电流表的示数max I =0.6A 时，滑动变阻器接入电路中的电阻最小，定值电阻的功率最大，此时电路中的总电阻：max 4.5V 7.5Ω0.6AU R I ===总， 因串联电路中总电阻等于各分电阻之和，所以滑动变阻器接入电路中的最小阻值：min 7.5Ω5Ω 2.5ΩR R R =-=-=滑总，此时电压表的示数：min max min 0.6A 2.5Ω 1.5V U I R ==⨯=滑；当电压表的示数max U =3V 时，电路中的电流最小，滑动变阻器接入电路中的电阻最大，因串联电路中总电压等于各分电压之和，所以R 两端的电压：R max 4.5V 3V 1.5V U U U =-=-=，因串联电路中各处的电流相等，所以电路中的电流：R min 1.5V 0.3A 5ΩU I R ===， 滑动变阻器接入电路中的最大阻值：max max min 3V 10Ω0.3A U R I ===滑， 故电压表的变化范围是1.5~3V ，电流表的变化范围是0.3∼0.6A ，滑动变阻器的阻值变化范围为2.5∼10Ω，故AD 错误、C 正确．【点睛】本题为动态电路中有关求解最值、范围的经典题，要求学生熟练掌握欧姆定律在串、并联电路中的应用．3．如图所示电路，电源电压不变，电压表量程是0~3V ，电流表量程是0~0.6A 。
2020-2021中考物理欧姆定律的计算综合练习题及答案
一、欧姆定律的计算问题难题易错题1．小宇按照图甲所示的电路进行实验，R 0是定值电阻，R 是滑动变阻器。
闭合开关S ，将滑动变阻器滑片P 从最右端移到最左端，利用电压表和电流表测得多组数据，并描绘出图乙所示的AB 线段，延长B 与坐标交于C 点。
下列判断正确的是（ ）A ．R 0阻值为40ΩB ．电源电压为4VC ．电路消耗的总功率最大为2.5WD ．滑动变阻器的最大阻值为10Ω【答案】C 【解析】 【详解】由电路图知，闭合开关S ，变阻器与R 0串联，电压表测变阻器的电压，电流表测电路中的电流；AB ．由图乙知，C 点的电流为0，表示滑动变阻器断路，电压表与电源连通，测量的是电源电压，由图乙可知电源电压U =5V ；故B 错误；由图乙中A 点坐标可知，电压表示数为0，表示当P 移动到最右端时，变阻器阻值为0，电路中只有R 0连入，电路中的电流最大为0.5A ，由欧姆定律可得R 0的阻值05V=10Ω0.5AU R I ==最大 故A 错误；C ．电源电压U =5V ，电路中的电流最大为0.5A ，电路的最大功率是5V 0.5A 2.5W P UI ==⨯=总最大故C 正确；D ．当变阻器滑片P 滑到最左端时，变阻器阻值最大；根据串联分压原理可知，电压表示数最大，对应图乙中B 点所示坐标，即变阻器两端的电压为4V ，电流为0.1A ，根据欧姆定律可得，滑动变阻器的最大阻值4V=40Ω0.1AB U R I ==滑大最小故选C 。
2．如图所示，电源电压不变，闭合开关S ，将滑动变阻器的滑片P 从中点向右滑动的过程中，下列说法中正确的是（ ）A ．电流表A 1的示数变小，灯泡的亮度不变B ．电流表A 2的示数变大，电压表V 的示数不变C ．电压表的示数与电流表A 1的示数的比值变小D ．电压表V 的示数与电流表A 2的示数的比值变小 【答案】A 【解析】 【分析】 【详解】AB ．看图分析可知，滑动变阻器与灯泡并联，电流表A 2测量干路总电流，A 1测量滑动变阻器所在支路的电流，电压表测量该并联电路的电源电压。
2020-2021中考物理欧姆定律题试题含答案
一、初中物理欧姆定律的实际应用问题1．右图是电阻甲和乙的I U -图像，小明对图像信息做出的判断，正确的是 （ ）A ．当甲两端电压为0.5V 时，通过它的电流为0.3AB ．当乙两端电压为2.5V 时，其电阻值为10ΩC ．将甲和乙串联，若电流为0.3A ，则它们两端的电压为2VD ．将甲和乙并联，若电压为1V ，则它们的干路电流为0.4A【答案】C【解析】【分析】【详解】A ． 由I -U 图象可知，A.当甲两端电压为0.5V 时，通过它的电流为0.1A ，故A 错误．B ． 当乙两端电压为2.5V 时，通过乙的电流为0.5A ，所以此时乙的阻值为2.5V 50.5AU R I ===Ω 故B 错误． C ． 将甲和乙串联，若电流为0.3A ，则它们两端的电压：U =U 甲+U 乙=1.5V+0.5V=2 V ，故C 正确为答案．D ．将甲和乙并联，若电压为1V ，则它们的干路电流：I =I 甲+I 乙=0.2A+0.4A=0.6A ，故D 错误．2．如图所示，R 1是定值电阻，电源电压不变，闭合开关S 后，滑动变阻器滑片自B 向A 移动的过程中A ．电压表 V 1 示数变小，V 2 示数变大，电流表 A 的示数变大B ．电压表 V 1 示数与电流表 A 示数之比不变，电压表 V 2 示数与电流表 A 示数之比变大C ．电流表 A 的示数变大，电路消耗的总功率变大，电压表 V 2 示数变小D ．电压表 V 2 示数变化量与电流表 A 示数变化量之比不变【答案】CD【解析】【详解】由图可知，定值电阻R 1与滑动变阻器R 2串联，电流表测电路电流，V 1并联在定值电阻两端，测R 1两端电压，V 2并联在定值电阻两端，测R 2两端电压；A ．当滑动变阻器的滑片自B 向A 移动时，R 2的阻值减小，则通过的电流变大，即电流表示数变大，根据U=IR ，R 1是定值电阻，阻值不变，通过的电流增大，则分得的电压增大，即V 1的示数变大，根据串联分压的特点以及电源电压恒定，则R 2分得的电压就减小，即V 2的示数减小，故A 项不符合题意；B ．电压表 V 2 示数与电流表 A 示数之比，即R 2的阻值在减小，电压表 V 1 示数与电流表 A 示数之比，即R 1的阻值是一个定值，故B 项不符合题意；C ．电路消耗的总功率根据公式P=UI 可知，电源电压不变，通过的电流增大，则电路消耗的总功率变大，故C 项符合题意；D ．根据串联分压的特点，则有211U U U U IR =-=-，211U U U U I R '''=-=-，则()()221111U U U U I R U IR I I R IR '''=-=---=-=-，即 21U R I=-， 所以，电压表 V 2 示数变化量与电流表 A 示数变化量之比不变，故D 项符合题意。
2020-2021中考物理欧姆定律的计算问题综合练习题附详细答案
一、欧姆定律的计算问题难题易错题1．一灯泡标有“6V 6W”字样，其工作时I U-图像如图甲所示。
将小灯泡和标有“10Ω 1A”字样的滑动变阻器连接在图乙所示的电路中，电源电压恒定不变。
当滑片P最左端时，小灯泡恰好正常发光，电流表量程为0～3A，电压表量程为0～3V。
闭合开关，在移动滑动变阻器滑片的过程中，为保证电路安全，下列说法正确的是（）①小灯泡的最小功率为0.75W②滑动变阻器的阻值变化范围是0～4Ω③电流表的变化范围是0.5A～1A④电路的总功率变化范围4.5W～6WA．只有②④B．只有①②④C．只有①③D．只有③④【答案】A【解析】【分析】【详解】①②灯泡标有“6V 6W”字样，表示灯的额定电压为6V，额定功率为6W，由图乙知，变阻器与灯串联，电压表测变阻器两端的电压，电流表测整个电路的电流，当滑片P在最左端时，变阻器被短路，电路中只有灯接入，小灯泡恰好正常发光，故电源电压为6V；电压表的量程为0～3V，则变阻器两端的电压最大为3V，由串联电路分压的规律知，灯的最小电压为Lmin R max 6V3V3VU U U=-=-=由图甲知，此时通过灯的最小电流为Lmin 0.75AI=则灯的最小功率为Lmin Lmin Lmin 3V0.75A 2.25WP U I==⨯=故①错误；由欧姆定律可得，变阻器接入电路的最大阻值为Rmax maxLmin3V4Ω0.75AURI===则滑动变阻器的阻值变化范围是0～4Ω，故②正确；③由上述分析知，电路中最小的为0.75A，当灯正常发光时，由图甲知，电路中的最大电流为1A ，则电流表的变化范围是0.75A ～1A ，故③错误； ④根据P UI =可得，电路消耗的最大功率和最小功率分别为max max 6V 1A 6W P UI ==⨯=，min min 6V 0.75A 4.5W P UI ==⨯=则电路的总功率变化范围4.5W ～6W ，故④正确。
2020-2021中考物理欧姆定律的计算综合题及答案
一、欧姆定律的计算问题难题易错题1．如图所示的电路中，电源电压保持不变，R1=2R2，闭合S、S1，断开S2时，电压表示数为5V，闭合S、S2，断开S1时，电压表示数为7V，则R:R2为A．3:2 B．2:3 C．7:5 D．5:7【答案】A【解析】【分析】【详解】闭合S、S1，断开S2时，R1、R串联接入电路，电压表测量的是R两端电压，示数为U R=5V，则由串联分压得，即①；闭合S、S2，断开S1时，R2、R串联接入电路，电压表测量的是R两端电压，示数为U R′=7V，则由串联分压得，即②，由①②解得R:R2=3:2．故选A．2．如图所示，电源电压恒为9V，电压表的量程为0~3V，电流表的量程为0~0.6A，滑动变阻器的规格为“24Ω 0.8A”，灯泡标有“3V 1.5W”字样。
闭合开关，在电路安全的情况下（不考虑灯丝电阻的变化），则下列说法中正确的是（）A．滑动变阻器的电阻允许调节的范围是0~24ΩB．电流表示数的变化范围是0.1A~0.5AC．电压表示数的变化范围是1V~3VD．灯泡的最小功率是0.54W【答案】D【解析】【详解】可知灯的额定电流是从图中可以看到，灯泡和滑动变阻器串联，根据电功率公式P UIL L L 1.5W 0.5A 3V P I U ===额额额还可知道灯泡的电阻是 L L L 3V 6Ω0.5A U R I ===额额 因为电压表的量程是0到3V ，所以当灯泡两端的电压是3V ，电路中的电流最大，大小是max L 0.5A I I ==额由此可计算得电路中的最小总电阻是min max 9V 18Ω0.5AU R I ===总 那么滑动变阻器接入电路的最小阻值是L min min -18Ω-6Ω12ΩR R R ===滑总而当滑动变阻器接入电路的电阻最大时，灯泡两端的电压最小，电流也是最小的，电路是安全的，所以滑动变阻器的电阻允许调节的范围是12Ω~24Ω；电路中的最大总电阻是L max 6Ω24Ω30ΩR R R =+=+=总电路中的最小电流是min max 9V 0.3A 30ΩUI R ===总 所以电流表示数的变化范围是0.3A~0.5A ；也可知道灯泡两端的电压最小值是Lmin min L 0.3A 6Ω 1.8V U I R ==⨯=所以电压表示数的变化范围是1.8V~3V ；当电路中电流最小时，灯泡的电功率最小，大小是()22Lmin min L 0.3A 6Ω0.54W P I R ==⨯= 故选D 。
2020-2021中考物理欧姆定律综合经典题含答案
一、初中物理欧姆定律的实际应用问题1．如图，电源电压恒定，灯L的规格为“24V 72W”且工作时电阻保持不变，电压表的量程为0～15V，电流表的量程为0～3A，滑动变阻器R2的规格为“？Ω 2A”，在电路安全的前提下，操作如下：①当只闭合S、S3时，电路中的总功率为P1，电流表示数为I1；②当只闭合S2、S3时，移动滑片使滑动变阻器的阻值为R，电流表示数为I2，电阻R1和滑动变阻器的总功率为10W；再移动滑片使滑动变阻器的阻值为2R，电流表示数为I3，灯L 和滑动变阻器的总功率为9.72W；③当只闭合S、S1、S2时，移动滑动变阻器的滑片，使电路中的最小总功率为P4，此时电流表示数为I4。
已知P1：P4＝5：6，I2：I3＝10：9。
则下列数据错误的是（）A．电源电压为20VB．电流表的示数I1：I4＝5：6C．R1的电阻为8ΩD．该电路消耗的功率最小时，滑动变阻器R2的阻值为32Ω【答案】A【解析】【分析】【详解】①当只闭合S、S3时，只有灯泡连入电路，如图A所示；②当只闭合S2、S3时，电阻R1、滑动变阻器和灯泡串联，滑动变阻器的阻值为R，如图所示B；再移动滑片使滑动变阻器的阻值为2R，如图C所示；③当只闭合S、S1、S2时，电阻R1、滑动变阻器并联，如图D所示；B．由2UPR可得灯泡的电阻22(24V)=8Ω72WL U R P ==额额电源电压不变，在图AD 中，由P ＝UI 得11144456P I P U P I P U=== 故B 正确，不符合题意； AC ．在图B 中，其总电阻R 总2＝R 1+R +R L在图C 中，其总电阻R 总3＝R 1+2R +R L ，则212L U UI R R R R ==++总 3132LU UI R R R R ==++总 已知I 2：I 3＝10：9，则111092L LU UR R R R R R =++++： ：化简可得R 1＝8R ﹣R L ＝8R ﹣8Ω①图B 中电阻R 1和滑动变阻器的总功率P ′＝I 22（R 1+R ）即I 22（R 1+R ）＝10W ②图C 中灯泡和滑动变阻器的总功率P ″＝I 32（R L +2R ）即I 32（8Ω+2R ）＝9.72W ③由于I 2：I 3＝10：9，则由②③化简可得 3R 1＝20Ω+2R ④解①④方程得R ＝2Ω R 1＝8Ω故C 正确，不符合题意； 由②得2110W=1A 8Ω+2ΩPIR R'==+根据图B可知，电源电压U＝I2（R1+R+R L）＝1A×（8Ω+2Ω+8Ω）＝18V故A错误，符合题意；D．由电路图可知，只闭合S2、S3时，R1、灯泡和滑动变阻器串联，总电阻最大，此时该电路消耗的功率最小，由于此时电压表测量R1和滑动变阻器两端的电压，则电压表示数U′为最大15V时，电路中的电阻最大，电流最小，此时的总功率最小；串联电路的总电压等于各电阻两端的电压之和，所以此时灯泡两端的电压U L＝U﹣U′＝18V﹣15V＝3V此时电路中的电流L3V=0.375A8ΩLLUI IR'===由UIR=得此时电路的最大电阻为18V480.375AURI'===Ω最大根据串联电路的总电阻等于各分电阻之和可知，滑动变阻器连入电路的最大阻值R滑＝R最大﹣R1﹣R L＝48Ω﹣8Ω﹣8Ω＝32Ω故D正确，不符合题意。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、欧姆定律的计算问题难题易错题1．如图甲所示，电源电压恒定，R1是定值电阻，R2是滑动变阻器，闭合开关S，移动滑动变阻器的滑片P从B端至A端的过程中，两电压表示数随电流表示数变化的U-I图像如图乙所示，则A．电源电压为20VB．EF是V1表示数随A表示数变化的图像C．滑动变阻器的最大阻值为10ΩD．整个电路的最大功率为14.4W【答案】D【解析】【详解】AB．由图甲可知，R1与滑动变阻器R2串联，电压表V1测R1两端的电压，电压表V2测R2两端的电压，电流表测串联电路的电流。
滑片P从B端至A端的过程中，R2变小，根据串联分压原理，V2示数变小，又根据串联电路的电压规律，V1示数变大。
因此图乙中EF是V2表示数随A表示数变化的图像，图线MN是V1表示数随A表示数变化的图像；当滑片P 在A点时，V1示数最大为电源电压，则电源电压U=12V，故AB错误；C．当滑片在B端时，由图乙可知，R2两端电压U2=8V，此时对应的电流I=0.4A，由欧姆定律可得，R2=28V 0.4AUI=20Ω故C错误；D．电源电压一定，当电路中电流最大I=1.2A时，电路的总功率最大P=UI=12V×1.2A=14.4W，故D正确；故选D。
2．如图所示，MN间电压恒定，1R为定值电阻，滑动变阻器2R的最大阻值为20欧．当滑动变阻器滑片P处于a端时，电流表示数为0.25安；当滑片P处于ab中点时，电流表示数为0.40安，则MN间的电压是A ．6伏B ．5伏C ．4伏D ．3伏【答案】D 【解析】 【详解】R 1与滑动变阻器R 2并联，设MN 间的电压为U ，根据并联电路的电流关系，则210.25UU A R R +=……………….① 120.412U UAR R +=………………② 联立①②，将R 2=20Ω代入，解得 U=3V 。
故D 正确为答案．3．某同学利用如图甲所示的电路图测定小灯泡电阻，电路中电源电压保持4.5V 不变，灯泡上标有“2.5V ，？A ”字样，滑动变阻器上标有“50Ω 1A ”。
闭合开关，将滑片P 滑到某一位置时，两电表的示数如图乙所示，则下列说法不正确的是（ ）A ．此时灯泡的电阻为8ΩB ．此时灯泡和滑动变阻器的阻值之比为8∶7C ．该电路能探究串联电路电流的特点D ．该电路能探究电流与电压的关系 【答案】D 【解析】 【分析】由图示电路图可知，灯泡与滑动变阻器串联，电流表测电路电流，电压表测灯泡两端电压；由图示电表确定其量程与分度值，读出其示数，应用串联电路特点与欧姆定律分析答题。
【详解】A ．此时灯泡电阻L 2.4V8Ω0.3AU R I === 故A 正确，不符合题意； B ．滑动变阻器两端电压L = 4.5V 2.4V 2.1V U U U -=-=滑此时灯泡与滑动变阻器的阻值之比L L 2.4V 82.1V 7R U R U ===滑滑 故B 正确，不符合题意；C ．利用该电路可以探究串联电路电流特点，故C 正确，不符合题意。
D ．探究电流与电压的关系，应控制电阻阻值不变，而灯泡电阻随温度升高而增大，因此该电路不能探究电流与电压的关系，故D 错误，符合题意。
故选D 。
4．如图甲所示，已知电流表的量程为0~0.6A ，电压表的量程为0~6V ，滑动变阻器R 2的规格为“40Ω 0.5A ”。
闭合开关S 后，调节滑动变阻器的滑片P ，得到电流表与电压表的示数关系如图乙所示。
在保证电路安全的前提下，下列说法中正确的是（ ）A ．R 1的阻值为20ΩB ．电压表的变化范围是3V~6VC ．滑动变阻器的取值范围是6Ω~40ΩD ．电路总功率的变化范围是1.28W~4W 【答案】B 【解析】 【分析】根据图像，利用串联电路特点和欧姆定律，求出电源电压和电阻R 1的值，根据变阻器铭牌和电表的量程，求出变阻器接入电路的阻值范围，由P UI =求电路的总功率。
【详解】A ．由甲图知道，R 1 与R 2 串联，电压表测R 2 的电压，根据串联电路特点，由图乙可知1111.3V A 50U U I R R =+=+⨯滑------① 2112.5V A 30U U I R R =+=+⨯滑------②由①②解得：R 1 =10Ω，U =8V ，故A 错误；BCD ．由滑动变阻器R 2的规格为“40Ω 0.5A ”，当移动滑片使电流表示数达到I 大=0.5A时，变阻器接入电路的电阻最小，电压表的示数最小，由P=UI 可得此时电路的总功率最大，则电压表的示数最小为18V 0.5A 10Ω=3V U U I R --⨯==小大变阻器接入电路的最小电阻Ω3V 0 6.5AR U I ===小小大电路的最大总功率8V 0.5A 4W P UI ==⨯=大大根据串联电路的分压特点，变阻器接入电路的电阻越大，其两端电压越高，最高电压不超过6V ，定值电阻R 1两端的电压为18V 6V 2V U U U =-=-=大此时的总电流为112V 0.2A 10ΩU I R ===小 滑动变阻器的最大电阻为6V 30Ω0.2AU R I ===大大小电路的最小功率为221W ()8V 1.610Ω30ΩU P R R ===++小大 综上所述，电压表的变化范围是3V~6V ；滑动变阻器的取值范围是6Ω~30Ω；电路总功率的变化范围是1.6W~4W ，故B 正确、CD 错误。
故选B 。
5．如图甲所示的电路中，电源电压不变，小灯泡L 上标有“6V ”字样，通过灯泡L 的电流与电压关系如图像所示，电压表选择0~15V 的量程，电流表选择0~3A 的量程。
闭合开关S ，断开S 1和S 2，滑动变阻器的滑片在某处时，电流表的示数为0.4A ；变阻器的滑片滑到另一处时，电压表的示数由8V 变化到4V ，电流表的示数变化了0.4A ，已知R 1：R 2=1：4， R 2为滑动变阻器的最大阻值。
在保证各电路元件安全工作的情况下，则下列结果中不正确的是（ ）A ．R 1的阻值为5ΩB ．电源的电压为11VC ．整个电路的最大电功率是11WD ．整个电路的最小电功率是4.4W【答案】C 【解析】 【分析】 【详解】A ．闭合开关S ，断开S 1和S 2时，灯泡L 与定值电阻R 1、滑动变阻器R 2串联，电压表测R 2两端的电压，电流表测电路中的电流，因串联电路中电阻越大分得的电压越大，所以，电压表的示数由U 2′=8V 变化到U 2″=4V 时，接入电路中的电阻变小，电路中的电流变大，则两种情况下电路中的电流分别为：I ′=0.4A ，I ″=0.4A+0.4A=0.8A ，由图象可知，两种情况情况下灯泡两端的电压分别为'L U =1V ，''L U =3V ，因串联电路中总电压等于各分电压之和，所以，电源的电压：U = 'L U +I ′R 1+'2U =1V+0.4A ×R 1+8V ， U = ''L U +I ″R 1+ ''2U =3V+0.8A ×R 1+4V ，因电源的电压不变，所以，1V+0.4A ×R 1+8V=3V+0.8A ×R 1+4V ，解得：R 1=5Ω，故A 正确，不符合题意； B ．电源的电压：'L U +I ′R 1+ '2U =1V+0.4A ×5Ω+8V=11V ，故B 正确，不符合题意；C ．当开关S 、S 2闭合，断开S 2时，电路为R 2的简单电路，因电源的电压小于电压表的量程，所以，当调节滑动变阻器的滑片使电流表的示数I 大=3A 时，电路消耗的电功率最大，则：P 大=UI 大=11V ×3A=33W ，故C 错误，符合题意；D ．当闭合开关S ，断开S 1和S 2，且滑动变阻器接入电路中的电阻最大时，电路中的电功率最小，则电源的电压：U L小+I小(R1+ R2)= U L小+I小(R1+4 R1)= U L小+ I小×5 R111V= U L小+ I小×25Ω，由图象可知，当I小=0.4A，U L小=1V符合，则电路的最小电功率：P小=UI小=11V×0.4A=4.4W，故D正确，不符合题意。
故选C。
6．图示电路中，电源电压不变，R1为定值电阻，R2为滑动变阻器。
闭合开关S，移动滑片P，多次记录电压表示数U和对应的电流表示数I，则绘出的U-I关系图象正确的是（）A．B．C．D．【答案】B【解析】【详解】由图知，变阻器R2与R1串联，电压表测的是R2两端的电压，电流表测的是整个电路的电流，根据欧姆定律UIR=和串联电路的电压特点12U U U=+可得12RU U IR=-U、R定值，则U与I的关系为一次函数，一次函数图为直线，且电流越大，滑动变阻器两端的电压越小，所以图像B反应了上述关系。
故选B。
7．如图所示的电路中，电源电压保持不变，定值电阻R2=3Ω，滑动变阻器的最大阻值为R 。
将滑动变阻器的滑片P 移至右端，只闭合开关S 1，电压表V 1示数为U 1，电压表V 2的示数为U 2，电流表A 的示数为0.4A ；再将滑动变阻器的滑片P 置于左端时，电压表V 1示数为U 1′，电压表V 2示数为U 2′。
已知U 1：U 1′=2：1，U 2：U 2′=1：3，以下说法不正确的是（ ）A ．R 的电阻为10ΩB ．当开关都闭合，电路消耗的最小功率为30WC ．电源电压为6VD ．只闭合开关S 1时，电路消耗的最大功率为7.2W 【答案】B 【解析】 【分析】 【详解】将滑动变阻器的滑片P 移至右端接入阻值最大，只闭合开关S 1时，三个电阻串联，电压表V 1测量电阻R 与定值电阻R 1两端电压，电压表V 2测量定值电阻R 2两端电压，电流表测量电路电流，此时111()U R R I =+ 2213Ω0.4A 1.2V U R I ==⨯=且012U U U =+再将滑动变阻器的滑片P 置于左端时接入阻值为零，此时112U R I '= 222U R I '=且012U U U ''=+已知U 1：U 1′=2：1，U 2：U 2′=1：3，联立可得11212232UU U U U U ''+=+=+即U 1：U 2=4：1则电源电压为012255 1.2V 6V U U U U =+==⨯=1244 1.2V 4.8V U U ==⨯=故C 正确，C 不符合题意； 滑片P 置于左端时电路电流为2222233 1.2V 1.2A 3ΩU U I RR '⨯====即定值电阻R 1为1212222 1.2V2Ω1.2AU U R I I '⨯==== 则滑动变阻器的最大阻值为111111 4.8V 2Ω10Ω0.4AU U R R R I I =-=-=-= 故A 正确，A 不符合题意；只闭合开关S 1时，由P=UI 可知当滑片P 置于左端时接入阻值为零时，电路消耗功率最大，为26V 1.2A 7.2W P UI ===⨯故D 正确，D 不符合题意；当开关都闭合时，三个电阻并联，电路消耗功率为22122R R U U P R U '=++可知，当滑动变阻器的滑片P 移至右端接入阻值最大时，电路功率最小，为2226V 6V 6V 10Ω3()()()Ω2Ω33.6W P '=++=故B 错误，B 符合题意。
