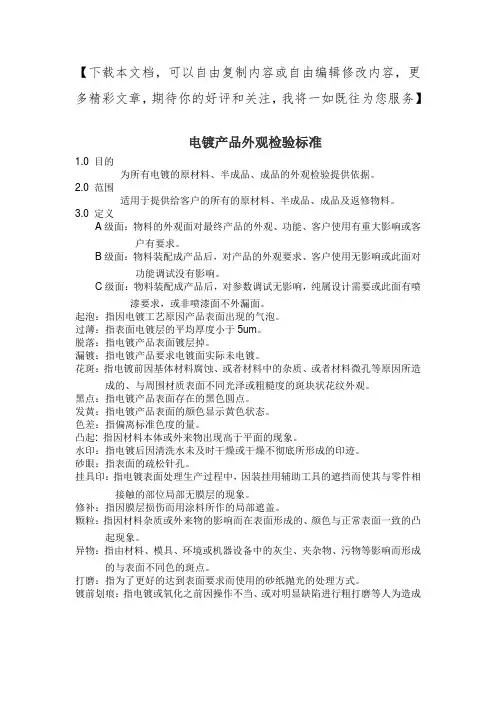

电镀产品外观检验标准
【下载本文档，可以自由复制内容或自由编辑修改内容，更多精彩文章，期待你的好评和关注，我将一如既往为您服务】电镀产品外观检验标准1.0 目的为所有电镀的原材料、半成品、成品的外观检验提供依据。
2.0 范围适用于提供给客户的所有的原材料、半成品、成品及返修物料。
3.0 定义A级面：物料的外观面对最终产品的外观、功能、客户使用有重大影响或客户有要求。
B级面：物料装配成产品后，对产品的外观要求、客户使用无影响或此面对功能调试没有影响。
C级面：物料装配成产品后，对参数调试无影响，纯属设计需要或此面有喷漆要求，或非喷漆面不外漏面。
起泡：指因电镀工艺原因产品表面出现的气泡。
过薄：指表面电镀层的平均厚度小于5um。
脱落：指电镀产品表面镀层掉。
漏镀：指电镀产品要求电镀面实际未电镀。
花斑：指电镀前因基体材料腐蚀、或者材料中的杂质、或者材料微孔等原因所造成的、与周围材质表面不同光泽或粗糙度的斑块状花纹外观。
黑点：指电镀产品表面存在的黑色圆点。
发黄：指电镀产品表面的颜色显示黄色状态。
色差：指偏离标准色度的量。
凸起: 指因材料本体或外来物出现高于平面的现象。
水印：指电镀后因清洗水未及时干燥或干燥不彻底所形成的印迹。
砂眼：指表面的疏松针孔。
挂具印：指电镀表面处理生产过程中，因装挂用辅助工具的遮挡而使其与零件相接触的部位局部无膜层的现象。
修补：指因膜层损伤而用涂料所作的局部遮盖。
颗粒：指因材料杂质或外来物的影响而在表面形成的、颜色与正常表面一致的凸起现象。
异物：指由材料、模具、环境或机器设备中的灰尘、夹杂物、污物等影响而形成的与表面不同色的斑点。
打磨：指为了更好的达到表面要求而使用的砂纸抛光的处理方式。
镀前划痕：指电镀或氧化之前因操作不当、或对明显缺陷进行粗打磨等人为造成的基体材料上的划伤或局部磨擦痕迹，一般呈细线型。
浅划痕：膜层表面划伤，但未伤至底层（即底层未暴露）；对其它无膜层表面则为：目测不明显、手指甲触摸无凹凸感、未伤及材料本体的伤痕。

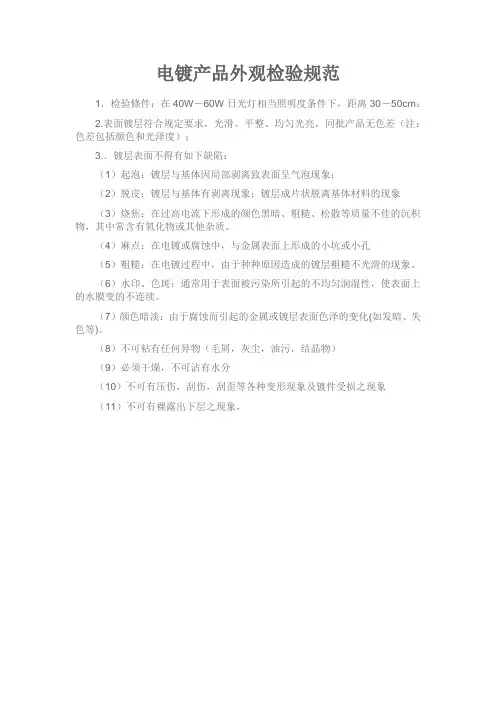

电镀产品外观检验规范
电镀产品外观检验规范
1．检验條件：在40W－60W日光灯相当照明度条件下，距离30－50cm：
2.表面镀层符合规定要求，光滑、平整、均匀光亮，同批产品无色差（注：色差包括颜色和光泽度）；
3.．镀层表面不得有如下缺陷：
（1）起泡：镀层与基体因局部剥离致表面呈气泡现象；
（2）脱皮：镀层与基体有剥离现象；镀层成片状脱离基体材料的现象
（3）烧焦：在过高电流下形成的颜色黑暗、粗糙、松散等质量不佳的沉积物，其中常含有氧化物或其他杂质。
（4）麻点：在电镀或腐蚀中，与金属表面上形成的小坑或小孔
（5）粗糙：在电镀过程中，由于种种原因造成的镀层粗糙不光滑的现象。
（6）水印、色斑：通常用于表面被污染所引起的不均匀润湿性，使表面上的水膜变的不连续。
（7）颜色暗淡：由于腐蚀而引起的金属或镀层表面色泽的变化(如发暗、失色等)。
（8）不可粘有任何异物（毛屑，灰尘，油污，结晶物）
（9）必须干燥，不可沾有水分
（10）不可有压伤，刮伤，刮歪等各种变形现象及镀件受损之现象
（11）不可有裸露出下层之现象，。
电镀件外观检验标准
电镀件外观检验标准————————————————————————————————作者：————————————————————————————————日期：目的明确电镀件来料品质验收标准，规范检验动作，使检验、判定标准能达到一致性1.0适用范围适用于我司所有电镀性来料检验3.0检验文件3.1 照明条件：40w日光灯或自然光3.2目光与被测物距离：30-45CM3.3灯光与被测物距离：100cm以内3.4检查角度：以垂直正视为准±45度3.5检测工具：灰卡、卡尺、胶带、样品、盐雾测试仪、高低温测试仪、耐磨测试仪、4-10倍放大镜4.0抽检方案全检5.0 定义A面：指的是产品外观最直观的正面部分B面：指的是产品的侧面，在通常使用状态下直视不到的地方，但目光易看到的地方。
C面：指的是产品的背面和底面，在通常使用状态下，目光难看到的地方。
色差：指两个颜色给色觉的差异麻点/砂粒：在电镀和腐蚀中，于金属表面上形成的小点、小坑或小孔起泡：因电镀处理不当而造成镀层表面呈气泡状斑点。
脱皮：电镀层成片脱离基本体材的现象。
变形：因电镀过程中受到异常因素影响而造成之不规则形状。
刮花(擦伤、划伤)：被利器刮过而形成的线状痕迹。
水渍水印：电镀后清洗水质不佳或烘干操作不当，在镀层表面留下的印痕。
碰伤：因电镀过程中运输过程中产品互相碰撞而引起产品表面之伤痕或花点。
电镀毛刺：高电流沉积和镀层过厚而形成的尖锐突出细角。
白印：因材质本身光洁度不一致或氧化以及电镀处理不当而在电镀后表面呈点状或块状的白色痕迹。
黄印：电镀过程中电镀液未完全洗尽而残留在表面形成的黄色痕迹。
露底料：部份位置没有电镀层覆盖面暴露出底层的材料。
6.检验内容色差表面镀层颜色不能超过所签样品0.5级○1在40W日光灯或自然光下，视力在1.0以上，物件放置于人体视角45度处，无明显色异。
√○2如果颜色有差异，但组合后整体√颜色配合较好，无明显差异，可接受。
电镀件外观检验规范
电镀件外观检验规范1. 目的：明确了电镀部件的电镀验收准则,对来料及成品外观检验提供作业方法指导2. 适用范围：本标准适用于所有金属电镀部件的检验,生产外观检验时可参照本规范执行;3. 工作职责：检验员负责按照本规范对相关来料外观进行检验,装箱员参照本规范进行产品件外观100%检验,品质部主管负责监督执行;B 面及边角碰伤,0.5mm 2≤S ≤1.5mm 2√ C 面及边角碰变形,但组装后不影响整体外观 √ C 面及边角碰变形,组装后影响整体外观 √ 水印产品表面不能有明显的水渍、水印电镀件表面有明显的、不可擦除的水渍、水印√ A 面水渍水印面积≤3.0mm 2,40cm 处观察不明显 √ B 面水渍水印面积≤5.0mm 2,40cm 处观察不明显 √ C 面水渍水印面积≤10mm 2,40cm 处观察不明显√ 发黑 发白产品表面不能有明显的异色斑迹电镀件表面有明显的白印或黑印,面积≥2.0mm 2√ 白印或黑印面积＜2.0mm 2,40cm 处观察不明显 √ 漏镀产品表面不允许有镀层未镀上的情况电镀件A 面或B 面有漏底材现象,不可接受 √ 电镀件A 面或B 面有相关镀层未镀上,不可接受√ 电极点周围有未镀上痕迹,组装后不能完全遮盖,其外露面积不超过2.0mm 2,且40cm 处观察不明显√ 电镀件凹位或阴角位明显发黄,组装后又不能够遮盖的,不可接受 √ 电镀件内部出现发黄面积超过其所在面的1/3或,在组装后基本可遮盖,可接受√ 电镀件内部未镀上的地方生锈,不能接受√ 尺寸 各控制尺寸符合产品标准规定 控制尺寸稍超出公差,但不影响装配 √ 控制尺寸超出公差,现场无法装配 √ 膜厚 镀层厚度符合产品标准规定 镀层厚度严重低于客户给定的下限值 √ 镀层厚度稍低于下限值,且盐雾测试合格 √ 耐腐蚀镀层的防腐能力达到规定要求盐雾测试不通过,不可接受√9.电镀件外观不良示例9.1起泡---电镀件表面出现小泡点或凸起现象：9.2脏污---产品表面有手印、油污或其它脏污：`电镀层表面凸起,有一个小泡点,NG镀层表面脏污呈云状块,面积过大,NG9.3划伤、刮花----产品表面有明显的纹路或划痕：正面纹路明显,NG 侧面有纹路但无刮花现象,OK 9.4斑点---产品表面与明显的凹凸点、麻点、亮点、氧化点：麻点特别明显,面积＞0.3 mm2 ,NG9.5发黑、发白---电镀件有黑色或白色的印记;有黑色印记,不明显,MDC-10铜壳表面有明显白色印记,呈片状,NG不可以使用,其它壳体可以使用。
