高速公路隧道施工方案
青枫岭隧道施工技术方案一、编制依据1．《公路工程质量检验评定标准》（隧道部分）(JTGF801-2004)；2．《公路隧道施工技术规范》JTGF60-2009；3．《公路工程施工技术实用手册》；4．《隧道爆破现代技术》；5．锚杆喷射混凝土支护技术规范GB50086-20016．地质勘察报告、设计图样；7．招标文件。
二、工程概况青枫山隧道左洞长270m，起讫桩号：K1ZK3+655—K1ZK3+925；右洞长250m，起讫桩号：K1YK3+690—K1YK3+940。
隧道进出口采用端墙式洞门，洞口边仰坡采用挂网喷砼防护，坡面植草防护。
本隧道左洞进口明挖段9米、出口明挖段10米，右洞进口明挖段6米、出口明挖段10米，设臵明洞衬砌外；其余段落均采用暗挖法施工，设臵复合式衬砌。
根据设计及施工进度需要，拟在隧道出口设二个工作面，左右洞同时施工。
整条隧道的开挖方量约：6.38万方，本隧道的混凝土砌体量约：15230方。
地质情况：围岩主要为中风化灰岩，溶岩发育，节理裂隙较发育，岩质较坚硬，岩体较破碎-较完整，围岩自稳能力较差。
水质分析：地表水不发育，未见明显地表水体，地下水主要为基岩中的裂隙水及岩溶水，下伏灰岩节理裂隙较发育，但多呈闭合状，连通性较差，多填充泥质。
地下水水量一般，无统一的地下水位。
三、施工准备及工期安排本工程施工我标以确保工期为核心，做到科学管理、精心施工、加强协调、减少干扰；以质量第一、安全生产为目标，根据工程特点，采用平行流水作业法和“四新”技术施工；在确保总工期的前提下，按照“留有余地、关死后门、倒排工期”的办法，突出重点、合理穿插、攻克难关。
以“保质量、保工期、保安全、保环境”为中心内容，确保科学布臵、整体推进、优质高效地完成施工任务。
1．根据本隧道为短隧道的特点，受当地地形影响隧道进口不便于进洞开挖，综合考虑隧道施工的技术难度及工期要求，拟在隧道出口端进洞，左右洞同时掘进。
2．本隧道进出口洞口地段浅埋，Ⅴ级围岩地段采用留核心土的台阶法开挖，Ⅳ级围岩地段采用台阶法开挖。
《(JTGF60-2019)公路隧道施工技术规范》释义
前言
根据交通部交公路发[2005]354 号文件要求，由中交第一公路工程局有限公司为主编单位，重庆交通 科研设计院、重庆交通大学、长安大学、河南省路桥建设集团有限公司为参编单位，组成《公路隧道施工 技术规范》 编写组。
《公路隧道施工技术规范》（JTJ042—94）是由原中华人民共和国交通部交公路发[1994]1134 号文 1994 年 11 月 30 日发布，1995 年 7 月 1 日起施行的。由交通部重庆公路科学研究所主编。94 规范实施期间是公 路隧道建设飞速发展的时期，对控制公路隧道工程质量、规范施工行为等方面起到了非常重要的作用。
2020年咨询工程师继续教育-公路隧道工程-中交公规-80分
一、单选题【本题型共2道题】
1.隧道平面布线应保持与山体坡面成（）样的几何关系。
A．斜交
B．正交
C．平行
D．随机
用户答案：[B] 得分：10.00
2.公路隧道长度划分中，长隧道与特长隧道的分界长度是（）。
A．
1000m
B．
2000m
C．
3000m
D．4000m
用户答案：[C] 得分：10.00
二、多选题【本题型共2道题】
1.公路隧道的超前支护通常有（）种类型。
A．超前管棚
B．超前小导管
C．超前支架
D．超前锚杆
E．超前工字钢
用户答案：[ABD] 得分：20.00
2.复合式衬砌通常主要由（）所组成。
A．初期支护
B．掌子面支护
C．二次衬砌
D．地表加固
E．仰拱支护
用户答案：[AC] 得分：0.00
三、判断题【本题型共2道题】
1.沉管隧道是一种新型的隧道型式，结构采用预制方式，适用于在水域环境下修筑，需要充分利用水体的自然力完成主要作业工序。
（）
Y．对
N．错
用户答案：[Y] 得分：20.00
2.隧道隧道防水施工中，塑料防水板不需设置无纺布等柔性保护材料，直接将塑料防水板与喷射混凝土或围岩密贴即可。
（）
Y．对
N．错
用户答案：[N] 得分：20.00。

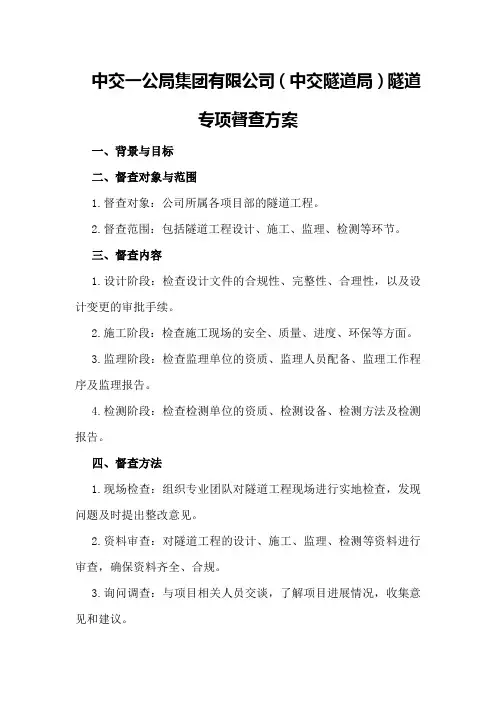

中交一公局集团有限公司(中交隧道局)隧道专项督查方案
中交一公局集团有限公司（中交隧道局）隧道专项督查方案一、背景与目标二、督查对象与范围1.督查对象：公司所属各项目部的隧道工程。
2.督查范围：包括隧道工程设计、施工、监理、检测等环节。
三、督查内容1.设计阶段：检查设计文件的合规性、完整性、合理性，以及设计变更的审批手续。
2.施工阶段：检查施工现场的安全、质量、进度、环保等方面。
3.监理阶段：检查监理单位的资质、监理人员配备、监理工作程序及监理报告。
4.检测阶段：检查检测单位的资质、检测设备、检测方法及检测报告。
四、督查方法1.现场检查：组织专业团队对隧道工程现场进行实地检查，发现问题及时提出整改意见。
2.资料审查：对隧道工程的设计、施工、监理、检测等资料进行审查，确保资料齐全、合规。
3.询问调查：与项目相关人员交谈，了解项目进展情况，收集意见和建议。
4.专项评估：对隧道工程的关键环节进行专项评估，评价项目的质量、安全、进度等方面。
五、督查要求1.督查人员要求：（1）具备相关专业知识和技能，熟悉隧道工程的相关法律法规。
（2）严谨认真，敢于担当，勇于发现问题，提出整改意见。
（3）遵守工作纪律，廉洁自律，不得泄露项目秘密。
2.督查时间要求：（1）每月至少开展一次隧道专项督查。
（2）对存在问题的项目，及时进行跟踪督查。
3.督查报告要求：（1）每次督查结束后，及时编写督查报告。
（2）报告内容应包括督查情况、发现问题、整改措施及建议。
六、整改与反馈1.对督查中发现的问题，项目单位应立即进行整改，并在规定时间内提交整改报告。
2.整改完成后，项目单位应向公司提交整改验收报告，公司将对整改情况进行评估。
3.对整改不力的项目单位，公司将进行通报批评，并视情况采取相应的处罚措施。
2.对优秀项目进行表彰，推广项目管理经验。
3.持续优化隧道专项督查方案，为公司隧道工程的发展提供有力支持。
八、附则1.本方案自发布之日起实施。
2.本方案解释权归中交一公局集团有限公司所有。
3.如有未尽事宜，可根据实际情况予以补充。
公路隧道施工规范
公路隧道施工规范
《公路隧道施工技术规范》根据交通部交公路发[2005]354号文件要求，由中交第一公路工程局有限公司为主编单位，重庆交通科研设计院、重庆交通大学、长安大学、河南省路桥建设集团有限公司为参编单位，组成《公路隧道施工技术规范》编写组。
公路隧道施工技术规范基本内容：
1、必须执行质量检查制度，严格遵守操作规程，做好材料试验工作。
2、应制定安全制度和措施，加强通风、照明、防尘、降温及防水和防止有害气体的工作，并预防塌方事故，保护施工队工人员身体健康和安全。
3、隧道施工前应做好现场调查研究，核对设计文件和编制施工组织设计等工作。
公路隧道施工规范中对隧道施工总平面布置图基本要求：
1 以洞口为中心布置施工场地。
施工场地应事先规划,分期安排,并减少与现有道路交叉和干扰。
2 轨道运输的弃渣线、编组线和联络线,应形成有效的循环系统。
3 长隧道洞外应有大型机械设备安装、维修和存放的场地。
4 机械设备、附属车间、加工场应相对集中。
仓库应靠近公路,并设有专用线。
5 合理布箐大堆材料(砂石料)、施工备品及臼收材料堆放场地的位置。
6 生活服务设施,应集中布置在宿舍附近。
7 运输便道、场区道路和临时排水设施等,应统一规划,做到合理布局,形成网络。
8 危险品库房应按有关规定办理。
9 确定风、水、电设施的位置。
lO 确定混凝土拌和站和预制场的位置。
隧道施工安全技术交底
中交一公局天大高速四标隧道施工安全技术交底为了提高高工人的安全意识，使工程顺利进行，我项目部特制定以下隧道施工安全技术交底。
希望有关人员严格遵守各项规章制度及安全操作规程，不违章作业和伤害他人：1、一般规定1.1. 施工场地应作出详细的部署和安置，出碴、进料及材料堆放场地应妥善布置，弃碴场地应设置在不堵塞河流、不污染环境、不毁坏农田的地段。
对风、水、电等设施作出统一安排，并在进洞前基本完成。
1.2.进洞前应先作好洞口工程，稳定好洞口的边坡和仰坡，作出天沟、边沟等排水设施，确保地表水不致危及隧道的施工安全。
1.3. 隧道施工的各班组间，应建立完善的交接班制度，并将施工、安全等情况记载于交接班的记录簿内，工地值班负责人应认真检查交接班情况。
1.4. 所有进入隧道工地的人员，必须按规定配带安全防护用品，遵章守纪，听从指挥。
1.5. 遇有不良地质地段施工时，应按照先治水、短开挖、弱爆破、强支护、早衬砌的原则稳步前进。
如设计文件中指明有不良地质情况时，必要时应进行超前钻孔，探明情况，采取预防措施。
2．开挖、凿孔及爆破2.1 开挖及凿孔2.1.1开挖人员到达工作地点时，应首先检查工作面是否处于安全状态,并检查支护是否牢固，顶板和两帮是否稳定,如有松动的石、土块或裂缝应先予以清除或支护。
2.1.2人工开挖土质隧道时，操作人员必须互相配合，并保持必要的安全操作距离。
2.1.3机械凿岩时,宜采用湿式凿岩机或带有捕尘器的凿岩机。
2.1.4站在碴堆上作业时，应注意碴堆的稳定，防止滑坍伤人。
2.1.5风钻钻眼时，应先检查机身、螺栓、卡套、弹簧和支架是否正常完好；管子接头是否牢固，有无漏风；钻杆有无不直、带伤以及钻孔堵塞现象；湿式凿岩机的供水是否正常；干式凿岩机的捕尘设施是否良好。
不合要求者应予修理或更换。
2.1.6带支架的风钻钻眼时，必须将支架安置稳妥。
风钻卡钻时应用板钳松动拔出，不可敲打，未关风前不得拆除钻杆。
2.1.7在工作面内不得拆卸、修理风、电钻。
