哪些介质管道须静电接地管网的接地连接点和接
化工设备接地的具体要求
编号：AQ-JS-03488( 安全技术)单位：_____________________审批：_____________________日期：_____________________WORD文档/ A4打印/ 可编辑化工设备接地的具体要求Specific requirements of chemical equipment grounding化工设备接地的具体要求使用备注：技术安全主要是通过对技术和安全本质性的再认识以提高对技术和安全的理解，进而形成更加科学的技术安全观，并在新技术安全观指引下改进安全技术和安全措施，最终达到提高安全性的目的。
1．罐、容器固定设备的接地(1)室外的罐、塔、容器一般己设有防雷接地，可不必单独安装静电接地。
但应按照静电接地的要求进行检查，对大于50m或直径在2．5m以上的容器、罐、塔，接地部分不得少于2处，接地点应对称布置，其间距小于30m。
(2)罐塔等设备原则上要求在每个部件上进行重复接地，接地线的位置应远离物料的进出口处。
(3)塔、罐、容器内外的各金属部件及进入罐内的工具部件，均应保证有可靠的防静电接地。
2．管网系统的接地(1)输送易燃可燃的液体、气体、粉体及其混合物的管道系统，应在管道的始端、末端，通过机泵、油罐等设备有可靠的接地连接。
(2)管网内的过滤器、缓冲器等应设置接地连接点。
(3)管道系统的接地一般采用焊接式通过端子压接的方法，将接地线与接地端子牢固地连接。
如果管网系统中有部分管路或部件是非导体，除须将导体管路之间进行跨接并接地外，非导体的管段还应在其表面设置导电的屏蔽层。
具体作法可用裸铜软线作螺旋状缠绕，或在其表面上装设金属网，也可以采用喷涂导电覆盖层的办法，加强电荷的泄漏。
(4)设备、管道采用金属法兰连接时，必须保证两个以上的螺栓有可靠的连接，其间的接触电阻不大于10Ω，在一般情况下，可不另装跨接线。
3．装卸站台、码头区的接地(1)装卸站台、鹤管、管线、铁轨及铁路始端、末端，应连接成电气通路并接地。

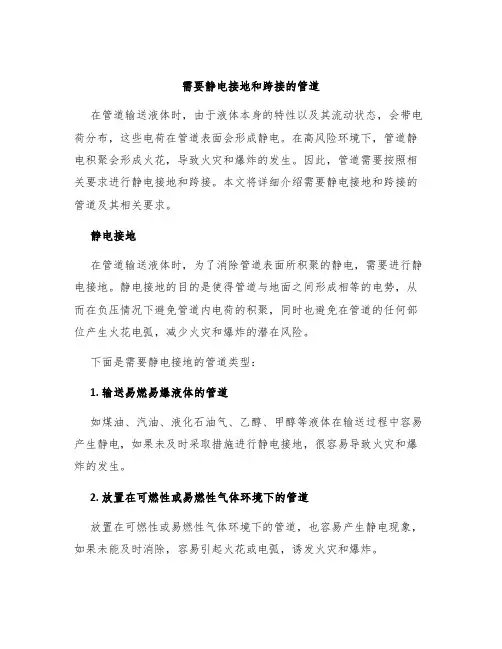

需要静电接地和跨接的管道
需要静电接地和跨接的管道在管道输送液体时，由于液体本身的特性以及其流动状态，会带电荷分布，这些电荷在管道表面会形成静电。
在高风险环境下，管道静电积聚会形成火花，导致火灾和爆炸的发生。
因此，管道需要按照相关要求进行静电接地和跨接。
本文将详细介绍需要静电接地和跨接的管道及其相关要求。
静电接地在管道输送液体时，为了消除管道表面所积聚的静电，需要进行静电接地。
静电接地的目的是使得管道与地面之间形成相等的电势，从而在负压情况下避免管道内电荷的积聚，同时也避免在管道的任何部位产生火花电弧，减少火灾和爆炸的潜在风险。
下面是需要静电接地的管道类型：1. 输送易燃易爆液体的管道如煤油、汽油、液化石油气、乙醇、甲醇等液体在输送过程中容易产生静电，如果未及时采取措施进行静电接地，很容易导致火灾和爆炸的发生。
2. 放置在可燃性或易燃性气体环境下的管道放置在可燃性或易燃性气体环境下的管道，也容易产生静电现象，如果未能及时消除，容易引起火花或电弧，诱发火灾和爆炸。
3. 用于液体控制和流量测量的管道液体控制和流量测量的管道中，也会产生静电现象，如果未进行静电接地，就会影响液体流量的精度，甚至损坏控制阀、计量装置等设备。
4. 频繁清洗的管道频繁清洗的管道，也需要进行静电接地，因为清洗液体溶解了管道附着的电荷，增加了静电危险。
5. 管道和设备间的连接管道和设备间的连接，如果未进行静电接地就容易在连接处产生火花，从而诱发火灾和爆炸。
需要注意的是，静电接地需要每隔一定距离进行一次，一般距离要求不超过100米。
跨接除了静电接地，管道的自然汇流阻抗也会造成管道表面的电荷积聚。
在这种情况下，需要进行跨接。
跨接的目的是使电荷从管道表面引出，并与大地形成电势差，降低积聚电荷的危险。
下面是需要进行跨接的管道类型：1. 长距离输送的管道在长距离输送过程中，由于接地电阻值的影响，一般会给管道设置跨接点。
跨接点的间距视接地电阻值而定。
2. 对于带有电气设备的管道如果管道上布置有电气设备，需要设置跨接栓，从而降低静电危险。
管道防静电要求
管道防静电要求《化工企业静电接地设计规程》(HG/T 20675-1990)与《石油化工静电接地设计规范》(SH 3097-2000)1、1 管道在进出装置区(含生产车间厂房)处、分岔处应进行接地。
长距离无分支管道应每隔100m接地一次。
1、2 平行管道净距小于100mm时,应每隔20m加跨接线。
当管道交叉且净距小于100mm时,应加跨接线。
1、3 当金属法兰采用金属螺栓或卡子紧固时,一般可不必另装静电连接线,但应保证至少有两个螺栓或卡子间具有良好的导电接触面。
1、4 工艺管道的加热伴管,应在伴管进汽口、回水口处与工艺管道等电位连接。
1、5 风管及保温层的保护罩当采用薄金属板制作时,应咬口并利用机械固定的螺栓等电位连接。
1、6 金属配管中间的非导体管段,除需做特殊防静电处理外,两端的金属管应分别与接地干线相连,或用截面不小于6mm2的铜芯软绞线跨接后接地。
1、7 非导体管段上的所有金属件均应接地。
1、8 地下直埋金属管道可不做静电接地。
第一章静电接地有关标准规定如设计图纸已标明静电接地技术要求的,应按照图纸进行施工与验收。
图纸未标明的静电接地施工与验收标准规范的,均按本通用工艺守则执行。
一、静电接地安装基本要求有静电接地要求的管道,各段管子间应导电、当每对法兰或螺纹接头间电阻值超过0、03Ω时,应设导线跨接。
管道系统的对地电阻值超过100Ω时,应设两处接地引线。
接地引线宜采用焊接形式。
有静电接地连接的钛管道及不锈钢管道,导线跨接获接地引线不得与钛管道及不锈钢管道直接连接,应采用钛板或不锈钢板过渡。
用作静电接地的材料或零件,安装前不得涂漆。
导电接触面必须除锈病紧密连接。
静电接地安装完毕后,必须进行测试,电阻值超过规定时,应进行检查与调整。
二、防静电接地系统自建网设备、机组、贮罐、管道、等的防静电接地线,应单独与接地体(自然接地体或建筑钢筋环梁)或接地干线相连、连接螺栓不应小于M10,并应有防松装置并涂电力复合脂。

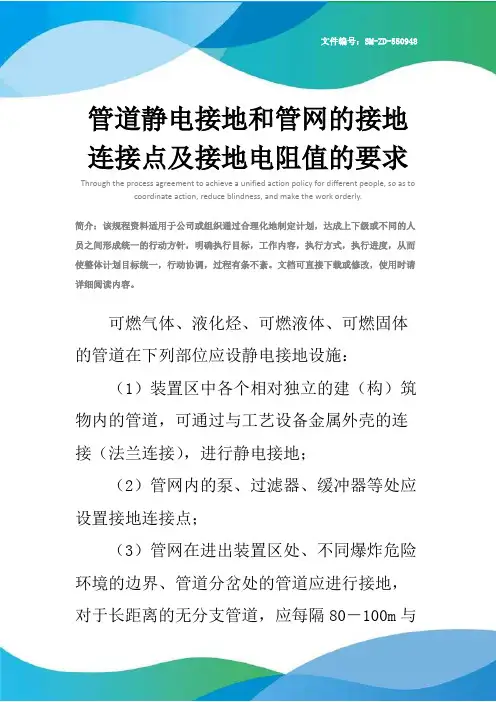

管道静电接地和管网的接地连接点及接地电阻值的要求
管道静电接地和管网的接地连接点及接地电阻值的要求
Through the process agreement to achieve a unified action policy for different people, so as to coordinate action, reduce blindness, and make the work orderly.
简介：该规程资料适用于公司或组织通过合理化地制定计划，达成上下级或不同的人
员之间形成统一的行动方针，明确执行目标，工作内容，执行方式，执行进度，从而
使整体计划目标统一，行动协调，过程有条不紊。
文档可直接下载或修改，使用时请
详细阅读内容。
可燃气体、液化烃、可燃液体、可燃固体的管道在下列部位应设静电接地设施：
（1）装置区中各个相对独立的建（构）筑物内的管道，可通过与工艺设备金属外壳的连接（法兰连接），进行静电接地；
（2）管网内的泵、过滤器、缓冲器等处应设置接地连接点；
（3）管网在进出装置区处、不同爆炸危险环境的边界、管道分岔处的管道应进行接地，对于长距离的无分支管道，应每隔80－100m与
接地体可靠连接；
（4）对金属管道中间的非导体管段（如聚氯乙烯管），除需做屏蔽保护外，两端的金属管应分别与接地干线相接，或用6mrn多股铜芯绝缘电线跨接后接地；
（5）非导体管段上的金属件应接地。
每组专设的静电接地体的接地电阻值，宜小于100Ω；在山区土壤电阻率较高的场所，接地电阻值应小于1000Ω。
这里填写您的企业名字
Name of an enterprise。

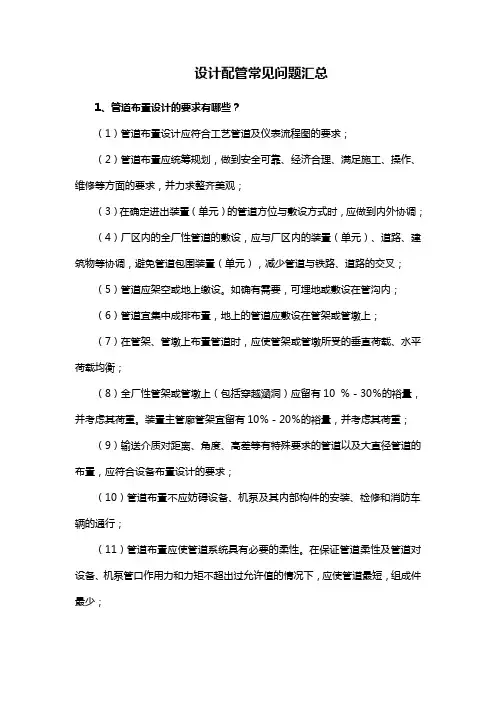

设计配管常见问题汇总
设计配管常见问题汇总1、管道布置设计的要求有哪些？（1）管道布置设计应符合工艺管道及仪表流程图的要求；（2）管道布置应统筹规划，做到安全可靠、经济合理、满足施工、操作、维修等方面的要求，并力求整齐美观；（3）在确定进出装置（单元）的管道方位与敷设方式时，应做到内外协调；（4）厂区内的全厂性管道的敷设，应与厂区内的装置（单元）、道路、建筑物等协调，避免管道包围装置（单元），减少管道与铁路、道路的交叉；（5）管道应架空或地上缴设。
如确有需要，可埋地或敷设在管沟内；（6）管道宜集中成排布置，地上的管道应敷设在管架或管墩上；（7）在管架、管墩上布置管道时，应使管架或管墩所受的垂直荷载、水平荷载均衡；（8）全厂性管架或管墩上（包括穿越涵洞）应留有10 ％－30％的裕量，并考虑其荷重。
装置主管廊管架宜留有10％－20％的裕量，并考虑其荷重；（9）输送介质对距离、角度、高差等有特殊要求的管道以及大直径管道的布置，应符合设备布置设计的要求；（10）管道布置不应妨碍设备、机泵及其内部构件的安装、检修和消防车辆的通行；（11）管道布置应使管道系统具有必要的柔性。
在保证管道柔性及管道对设备、机泵管口作用力和力矩不超出过允许值的情况下，应使管道最短，组成件最少；（12）应在管道规划的同时考虑其支承点设置。
宜利用管道的自然形状达到自行补偿；（13）管道布置宜做到“步步高”或“步步低”，减少气袋或液袋。
不可避免时应根据操作、检修要求设置放空、放净，管道布置应减少“盲肠”；（14）气液两相流的管道由一路分为两路或多路时，管道布置应考虑对称性或满足管道及仪表流程图的要求。
（15）管道除与阀门、仪表、设备等需要用法兰或螺纹连接者外，应采用焊接连接。
下列惰况应考虑法兰、螺纹或其他可拆卸连接：因检修、清洗、吹扫需拆卸的场合；衬里管道或夹套管道；管道由两段异种材料组成且不宜用焊接连接者；焊缝现场热处理有困难的管道连接点；公称直径小于或等于100mm的镀锌管道；设置盲板或“8”字盲板的位置。
管道防静电要求
管道防静电要求《化工企业静电接地设计规程》(HG/T 20675-1990)和《石油化工静电接地设计规范》( SH 3097-2000)管道在进出装置区(含生产车间厂房)处、分岔处应进行接地。
长距离无分支管道应每隔100m 接地一次。
平行管道净距小于100mm 时，应每隔20m 加跨接线。
当管道交叉且净距小于100mm 时，应加跨接线。
当金属法兰采用金属螺栓或卡子紧固时，一般可不必另装静电连接线，但应保证至少有两个螺栓或卡子间具有良好的导电接触面。
工艺管道的加热伴管，应在伴管进汽口、回水口处与工艺管道等电位连接。
风管及保温层的保护罩当采用薄金属板制作时，应咬口并利用机械固定的螺栓等电位连接。
金属配管中间的非导体管段，除需做特殊防静电处理外，两端的金属管应分别与接地干线相连，或用截面不小于6mm2 的铜芯软绞线跨接后接地。
非导体管段上的所有金属件均应接地。
地下直埋金属管道可不做静电接地。
第一章静电接地有关标准规定如设计图纸已标明静电接地技术要求的，应按照图纸进行施工与验收图纸未标明的静电接地施工与验收标准规范的，均按本通用工艺守则执行静电接地安装基本要求有静电接地要求的管道，各段管子间应导电.当每对法兰或螺纹接头间电阻值超过Q时，应设导线跨接。
管道系统的对地电阻值超过100 Q时，应设两处接地引线。
接地引线宜采用焊接形式。
有静电接地连接的钛管道及不锈钢管道，导线跨接获接地引线不得与钛管道及不锈钢管道直接连接，应采用钛板或不锈钢板过渡。
用作静电接地的材料或零件，安装前不得涂漆。
导电接触面必须除锈病紧密连接。
静电接地安装完毕后，必须进行测试，电阻值超过规定时，应进行检查与调整。
防静电接地系统自建网设备、机组、贮罐、管道、等的防静电接地线，应单独与接地体（自然接地体或建筑钢筋环梁）或接地干线相连、连接螺栓不应小于M10，并应有防松装置并涂电力复合脂。
当采用焊接端子连接时不得降低损伤管道强度。
当金属法兰采用金属螺栓或卡子相紧固时，可不另装跨接线。
GB 50235静电接地
GB 50235-97《工业金属管道施工及验收规范》第6.12.1条有静电接地要求的管道，各段间有导电良好。
当每一对法兰或螺纹接头间电阻值大于0.03Ω时，应有导线跨接。
第6.12.2条管道系统的对地电阻值超过100Ω时，应设两处接地引线。
接地引线宜采用焊接形式。
SH3501-2002《石油化工有毒可燃介质施工及验收规范》：第6.2.13条有静电接地要求的管道，各段间有导电良好。
当每一对法兰或螺纹接头间电阻值大于0.03Ω时，应有导线跨接。
第6.2.16条有静电接地要求的不锈钢管道，导线跨接或接地引线应采用不锈钢板过渡，不得与不锈钢管直接连接。
SH3097-2000《石油化工静电接地设计规范》：第4.3.1条管道在进出装置区（含生产车间厂房）处、分岔处应进行接地。
长距离无分支管道应每隔100米接地一次。
第4.3.2条平行管道净距小于100mm时，应每隔20米加跨接线。
当管道交叉且净距小于100mm时，应加跨接线。
第4.3.3条当金属法兰采用金属螺栓或卡子紧固时，一般可不必另装静电连接线，但应保证至少有两个螺栓或卡子间具有良好的导电接触面。
HG 20225-95《化工金属管道施工及验收规范》第6.11.1条～第6.11.5条同GB 50235-97《工业金属管道施工及验收规范》接地线－安全的生命线在电工学中，将电气部分的任何部分与在大地之间作良好的电气连接称为接地。
接地是电气防火安全技术的重要内容。
在工业生产和日常生活中为保证电力系统设备和人身安全，需要采取各种各样的接地措施，如防雷接地、防静电接地、保护接地和工作接地等。
接地是保证设备正常工作、防止角正触电伤亡和火灾爆炸事故发生的一种既简单又有效的方法。
家用电器如空调、洗衣机、微波炉等电源插头大多是三芯的，分别应接上火线、零线及接地线。
对于在正常情况下使用的家电而言，接地线似乎是多余的，但忽略了这根线又是十分危险的，如果电器内部的电线出现绝缘层破损导致漏电，而发现或救护不及时就会发生事故。
管道防静电要求
管道防静电要求管道防静电要求《化工企业静电接地设计规程》(HG/T 20675-1990)和《石油化工静电接地设计规范》（SH 3097-2000）1.1 管道在进出装置区（含生产车间厂房）处、分岔处应进行接地。
长距离无分支管道应每隔100m接地一次。
1.2 平行管道净距小于100mm时，应每隔20m加跨接线。
当管道交叉且净距小于100mm时，应加跨接线。
1.3 当金属法兰采用金属螺栓或卡子紧固时，一般可不必另装静电连接线，但应保证至少有两个螺栓或卡子间具有良好的导电接触面。
1.4 工艺管道的加热伴管，应在伴管进汽口、回水口处与工艺管道等电位连接。
1.5 风管及保温层的保护罩当采用薄金属板制作时，应咬口并利用机械固定的螺栓等电位连接。
1.6 金属配管中间的非导体管段，除需做特殊防静电处理外，两端的金属管应分别与接地干线相连，或用截面不小于6mm2的铜芯软绞线跨接后接地。
1.7 非导体管段上的所有金属件均应接地。
1.8 地下直埋金属管道可不做静电接地。
第一章静电接地有关标准规定如设计图纸已标明静电接地技术要求的，应按照图纸进行施工与验收。
图纸未标明的静电接地施工与验收标准规范的，均按本通用工艺守则执行。
一、静电接地安装基本要求有静电接地要求的管道，各段管子间应导电.当每对法兰或螺纹接头间电阻值超过0.03Ω时，应设导线跨接。
管道系统的对地电阻值超过100Ω时，应设两处接地引线。
接地引线宜采用焊接形式。
有静电接地连接的钛管道及不锈钢管道，导线跨接获接地引线不得与钛管道及不锈钢管道直接连接，应采用钛板或不锈钢板过渡。
用作静电接地的材料或零件，安装前不得涂漆。
导电接触面必须除锈病紧密连接。
静电接地安装完毕后，必须进行测试，电阻值超过规定时，应进行检查与调整。
二、防静电接地系统自建网设备、机组、贮罐、管道、等的防静电接地线，应单独与接地体（自然接地体或建筑钢筋环梁）或接地干线相连、连接螺栓不应小于M10，并应有防松装置并涂电力复合脂。
管道防静电要求
精心整理管道防静电要求《化工企业静电接地设计规程》(HG/T20675-1990)和《石油化工静电接地设计规范》（SH3097-2000）1.1管道在进出装置区（含生产车间厂房）处、分岔处应进行接地。
长距离无分支管1.21 00mm1.31.41.51.61.71.8如设计图纸已标明静电接地技术要求的，应按照图纸进行施工与验收。
图纸未标明的静电接地施工与验收标准规范的，均按本通用工艺守则执行。
一、????????静电接地安装基本要求有静电接地要求的管道，各段管子间应导电.当每对法兰或螺纹接头间电阻值超过0.03Ω时，应设导线跨接。
管道系统的对地电阻值超过100Ω时，应设两处接地引线。
接地引线宜采用焊接形式。
有静电接地连接的钛管道及不锈钢管道，导线跨接获接地引线不得与钛管道二、防松螺母。
当爆炸危险区内的非金属构架上平行安装的金属管道相互之间的净距离小于100mm时，宜每隔20m用金属线跨接；金属管道相互交叉的净距离小于100mm 时，应采用金属线跨接。
容量为50m3及以上的贮罐，其接地点不应少于两处，且接地点的间距不应大于30m，并应在罐体底部，并应在罐体底部周围对称与接地体连接，接地体应连成环形的闭合回路。
管道在进出装置区、分岔处进行接地。
长距离五分支管道应每隔100m接地一次接地线最小规格静电接地支线、连接线最小规格：注：括号内为2类腐蚀环境中用钢材的推荐规格。
第二章静电接地操作流程步骤一判断是否需要专用静电接地措施；一个<30Ω。
a)???金属接触面除锈去污b)???搭接长度为扁钢长度两倍或圆钢直径6倍。
c)???如果使用钛钢或不锈钢管，则搭接前需垫钛板或不锈钢板过渡。
2.???螺栓连接：a)???金属接触面除锈去污b)???采用M10以上螺栓，加防松螺帽或放松垫片，接触面涂电力复合脂步骤四管线间跨接1.???管间跨接：a)???当金属法兰用金属螺栓或卡子紧固时,有两颗以上螺栓或卡子导电接触面接触良好时,可不必另装静电连接线。
化工设备接地的具体要求(标准版)
化工设备接地的具体要求(标准版)Security technology is an industry that uses security technology to provide security services to society. Systematic design, service and management.( 安全管理 )单位：______________________姓名：______________________日期：______________________编号：AQ-SN-0512化工设备接地的具体要求(标准版)1．罐、容器固定设备的接地(1)室外的罐、塔、容器一般己设有防雷接地，可不必单独安装静电接地。
但应按照静电接地的要求进行检查，对大于50m或直径在2．5m以上的容器、罐、塔，接地部分不得少于2处，接地点应对称布置，其间距小于30m。
(2)罐塔等设备原则上要求在每个部件上进行重复接地，接地线的位置应远离物料的进出口处。
(3)塔、罐、容器内外的各金属部件及进入罐内的工具部件，均应保证有可靠的防静电接地。
2．管网系统的接地(1)输送易燃可燃的液体、气体、粉体及其混合物的管道系统，应在管道的始端、末端，通过机泵、油罐等设备有可靠的接地连接。
(2)管网内的过滤器、缓冲器等应设置接地连接点。
(3)管道系统的接地一般采用焊接式通过端子压接的方法，将接地线与接地端子牢固地连接。
如果管网系统中有部分管路或部件是非导体，除须将导体管路之间进行跨接并接地外，非导体的管段还应在其表面设置导电的屏蔽层。
具体作法可用裸铜软线作螺旋状缠绕，或在其表面上装设金属网，也可以采用喷涂导电覆盖层的办法，加强电荷的泄漏。
(4)设备、管道采用金属法兰连接时，必须保证两个以上的螺栓有可靠的连接，其间的接触电阻不大于10Ω，在一般情况下，可不另装跨接线。
3．装卸站台、码头区的接地(1)装卸站台、鹤管、管线、铁轨及铁路始端、末端，应连接成电气通路并接地。
管道设计知识问答
管道设计知识问答2 管道布置2.1 管道布置常用的标准、规范有哪些？答：(1) GB50160-98《石油化工企业设计防火规范》(2) GB50058-92《爆炸和火灾危险环境电力装置设计规范》(3) SHJ12-89《石油化工企业管道布置设计通则》(4) GB5025-94《输气管道工程设计规范》(5) GBJ74-84《石油库设计规范》(6) GB50041-92《锅炉房设计规范》(7) GB50264-97《工艺设备及管道隔热工程设计规范》(8) SHJ22-90《石油化工企业设备与管道涂料防腐蚀设计与施工规范》(9) SHJ40-91《石油化工企业蒸汽伴管及夹套管设计规范》(10) SHJ41-91《石油化工企业管道柔性设计规范》(11) HGJ28-90《化工企业静电接地设计规程》2.2 在基础工程设计阶段，配管专业的主要任务是什么？答：(1) 通过管道应力分析进行配管研究，从而确定主要管道走向图和初步管道布置图；(2) 配合装置布置专业(或总图专业)确定总平面布置图，设备布置图；(3) 编写基础工程设计阶段和详细工程设计阶段所采用的标准、规范和规定；(4) 配合管道材料专业提出部分管道材料汇总表，以便进行采购工作；(5) 完成部分设备管口方位图、设备上的大型管架根预焊件和需要热处理设备上的预焊条件，发送设备制造厂加工使用。
2.3 在详细工程设计阶段，配管专业的主要任务是什么？答：(1) 通过管道应力分析，完成施工版管道布置图；(2) 完成施工版设备平面布置图；(3) 完成全部成品单管图和设备管口方位图；(4) 绘制管架图及伴热系统图；(5) 编制管段表、管架表、设备地脚螺栓一览表；(6) 配合管道材料专业提出最终管道材料汇总表；(7) 编制配管专业管道设计说明书。
2.4 管道布置设计必须具备的条件有哪些？答：(1) 管道布置设计应遵守的有关设计标准、规范和规定；(2) 配管专业工程设计统一规定；(3) 工艺管道及仪表流程图(简称PID)、公用系统流程图、管道表、安全阀表；(4) 设备布置图；(5) 设备表、设备规格及设备图；(6) 有关专业的设计条件；(7) 管道材料等级规定、配管材料数据库。
哪些金属管道需要静电接地、接地与法兰跨接相关性讨论
哪些金属管道需要静电接地、接地与法兰跨接相关性讨论管道静电接地的国家和行业标准不多，主要有GB12158-2006防止静电事故通用导则、HG/T20675-1990化工企业静电接地设计规程、SH3097-2017石油化工静电接地设计规范等，GB50235-2010工业金属管道工程施工规范则有专门的章节对管道静电接地实施做出规定。
有些大型的过程行业生产性公司和工程设计建造企业，对管道静电接地设计有企业级的规定，如SDEP-SPT-PD2206-2008管道静电接地设计规定；这些企业级的规定，往往比较具体，可以作为管道静电接地范围界定的参考依据。
如下管道应进行静电接地：1）位于爆炸和火灾危险区内的管道应进行静电接地。
在爆炸和火灾危险区内，可能存在可燃气体和可燃粉尘集聚，如果产生电火花，可能引起火灾或爆炸事故。
爆炸和火灾危险区内的强、弱电设施均需要选用防爆型，就是为了防止在电气设施使用过程中产生点火花，引燃或引爆可燃气体或可燃粉尘。
如果爆炸和火灾危险区内的管道不能良好接地，静电集聚到一定程度发电而产生电火花，有可能引起火灾或爆炸事故。
2）氧气管道应进行法兰处导线跨接以便可靠接地。
氧气是一种特殊的介质，其本身不燃烧，却是强氧化剂，在纯氧的环境中，钢管本身是可以被点燃的。
因此虽然氧气不属于可燃介质，但纯氧管道必须接地良好。
3）气力输送固体颗粒管道应进行法兰处导线跨接以便可靠接地。
气固管道在运行过程中会产生大量静电，必须保证管道接地良好，快速转移电荷，防止大量静电集聚。
4）平行敷设的管道，净距小于100时，应每隔20m，设置静电跨接。
近距离平行敷设的管廊，为保证两根管道等电位，需要每隔20m设置跨接。
5）管道进出装置界区处应进行静电接地，防止界外管道和装置内管道间电荷的相互转移。
关于静电接地的说管道的静电接地，分为直接接地和间接接地两种。
直接接地，就是管道静电接地设施直接连接装置主干接地网；间接接地，指管道自身通过螺栓连接或法兰跨接，继而与已接地的设备或者钢结构连接，间接与装置主干接地网连接。
管道静电接地设计规定
设计标准SEPD 0701.2-20025）尽量避开易形成和积聚可燃混合物及易锈蚀的地点。
2.2 金属管道上静电接地连接方法有以下几种：1）管道金属壁或支座上预留出裸露的金属表面。
2）管道金属法兰的螺栓连接部位，能确保长期运行中始终保持电气上的良好接触，可兼作管道的静电接地连接用，不必另装静电接地连接线，否则应进行跨接。
3）采用专用的金属接地板或螺栓时，其具体要求应符合下列规定：a）金属接地板或螺栓可焊接或紧固于管道金属壁或支座上。
b）金属接地板或螺栓的材质应根据管道金属壁的材质而定。
——当管道金属壁为黑色金属材质时，金属接地板应选用镀锌钢材；——当管道金属壁为有色金属材质或不锈钢时，金属接地板应选用与管道金属壁相同的材质；——螺栓一般选用镀锌钢材。
c）金属接地板的截面不宜小于50×10 mm ,其有效长度宜为60 mm或110 mm，如管道有隔热层时，金属接地板应伸出隔热层外60 mm或110 mm。
接地用螺栓规格不应小于M10。
2.3 静电接地连接做法应符合下列要求：1）静电接地连接采用焊接或螺栓紧固连接。
2）当金属法兰采用金属螺栓或卡子紧固时，一般情况可不必另装静电连接线。
在腐蚀条件下，应保证至少有两个螺栓或卡子间的接触面，在安装前去锈和除油污，以及在安装时加防松螺帽或弹簧垫等防松设施。
3）非金属管道上的金属部件的接地连接，可用镀锌垫圈、镀锌钢丝和可挠多股金属线等相互连接并接地。
4）管道的静电接地连接应在隔热施工前完成。
2.4 静电接地连接材料的选择1）静电接地连接线应采用具有足够机械强度、耐腐蚀和不易断线的多股金属线。
接地连接线的长度应按实际需要，且留出必要的裕度。
2）管道上作机械固定用的金属螺栓，可兼作被固定管道的静电连接用。
如需要另做静电连接线时，可用截面16mm2的多股铜芯绝缘电线。
3）静电接地连接材料选择按表2.4-3选用。
表2.4-3 静电接地连接材料选用表项目材料数量跨接线16（mm2）多股铜芯绝缘电线Ⅰ型L≈400 （mm）Ⅱ型L≈800 （mm）Ⅲ型L≈600 （mm）引下线16（mm2）多股铜芯绝缘电线自接地点至离地500 （mm）处实际需要量接线端子OT16-12 铜制裸压接端头2（个/ 1条跨接线）金属接地板尺寸见图1，材质同被接地体根据结构型式确定法兰连接板尺寸见图1，碳钢镀锌根据结构型式确定螺栓/螺母M10×35 镀锌2（套/ 1条跨接线）3 具体规定3.1 管道进出装置区处、不同爆炸危险环境的边界、管道分支处均应进行静电接地。
化工设备接地的具体要求
化工设备接地的具体要求姓名：XXX部门：XXX日期：XXX化工设备接地的具体要求1．罐、容器固定设备的接地(1)室外的罐、塔、容器一般己设有防雷接地，可不必单独安装静电接地。
但应按照静电接地的要求进行检查，对大于50m或直径在2．5m 以上的容器、罐、塔，接地部分不得少于2处，接地点应对称布置，其间距小于30m。
(2)罐塔等设备原则上要求在每个部件上进行重复接地，接地线的位置应远离物料的进出口处。
(3)塔、罐、容器内外的各金属部件及进入罐内的工具部件，均应保证有可靠的防静电接地。
2．管网系统的接地(1)输送易燃可燃的液体、气体、粉体及其混合物的管道系统，应在管道的始端、末端，通过机泵、油罐等设备有可靠的接地连接。
(2)管网内的过滤器、缓冲器等应设置接地连接点。
(3)管道系统的接地一般采用焊接式通过端子压接的方法，将接地线与接地端子牢固地连接。
如果管网系统中有部分管路或部件是非导体，除须将导体管路之间进行跨接并接地外，非导体的管段还应在其表面设置导电的屏蔽层。
具体作法可用裸铜软线作螺旋状缠绕，或在其表面上装设金属网，也可以采用喷涂导电覆盖层的办法，加强电荷的泄漏。
(4)设备、管道采用金属法兰连接时，必须保证两个以上的螺栓有可靠的连接，其间的接触电阻不大于10，在一般情况下，可不另装跨接线。
第 2 页共 4 页3．装卸站台、码头区的接地(1)装卸站台、鹤管、管线、铁轨及铁路始端、末端，应连接成电气通路并接地。
装油开始前必须将专用地线夹接在车辆的指定位置上。
(2)装卸站台及油库内的铁轨除接地外，还必须采用保护接零，即栈区内所有接地线均应与电气设备的零干线接在一起，以防轨道与零线间的电位差造成危害。
(3)金属结构的油船在水面上时，不需要再单独接地，但船上的设备、部件、管线等，均须对船体有电气上的连接。
陆地上管线与船上管线用绝缘软管连接时，两侧不应有跨接线，应分别各自使用各自原有接地系统。
4．汽车装油台及油、液化气罐车的接地(1)汽车装油台及鹤管等活动部分应接地，装油开始前必须将专用接地线装接在槽车的指定位置上。
化工设备接地的具体要求
化工设备接地的具体要求1．罐、容器固定设备的接地(1)室外的罐、塔、容器一般己设有防雷接地，可不必单独安装静电接地。
但应按照静电接地的要求进行检查，对大于50m或直径在2．5m以上的容器、罐、塔，接地部分不得少于2处，接地点应对称布置，其间距小于30m。
(2)罐塔等设备原则上要求在每个部件上进行重复接地，接地线的位置应远离物料的进出口处。
(3)塔、罐、容器内外的各金属部件及进入罐内的工具部件，均应保证有可靠的防静电接地。
2．管网系统的接地(1)输送易燃可燃的液体、气体、粉体及其混合物的管道系统，应在管道的始端、末端，通过机泵、油罐等设备有可靠的接地连接。
(2)管网内的过滤器、缓冲器等应当设置接地连接点。
(3)管道系统的接地一般采用焊接式通过端子压接的方法，将接地线与接地端子牢固地连接。
如果管网系统中有部分管路或部件是非导体，除须将导体管路之间进行跨接并接地外，非导体的管段还应在其表面设置导电的屏蔽层。
具体作法可用裸铜软线作螺旋状缠绕，或在其表面上装设金属网，也可以采用喷涂导电覆盖层的办法，加强电荷的泄漏。
(4)设备、管道采用金属法兰连接时，必须保证两个以上的螺栓有可靠的连接，其间的接触电阻不大于10 Ω ，在一般情况下，可不另装跨接线。
3．装卸站台、码头区的接地(1)装卸站台、鹤管、管线、铁轨及铁路始端、末端，应连接成电气通路并接地。
装油开始前必须将专用地线夹接在车辆的指定位置上。
(2)装卸站台及油库内的铁轨除接地外，还必须采用保护接零，即栈区内所有接地线均应与电气设备的零干线接在一起，以防轨道与零线间的电位差造成危害。
(3)金属结构的油船在水面上时，不需要再单独接地，但船上的设备、部件、管线等，均须对船体有电气上的连接。
陆地上管线与船上管线用绝缘软管连接时，两侧不应有跨接线，应分别各自使用各自原有接地系统。
4．汽车装油台及油、液化气罐车的接地(1)汽车装油台及鹤管等活动部分应接地，装油开始前必须将专用接地线装接在槽车的指定位置上。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
哪些介质管道须静电接地？管网的接地
连接点和接
哪些介质管道须静电接地？管网的接地连接点和接地电阻值有何要求？
答：可燃气体、液化烃、可燃液体、可燃固体的管道应设静电接地。
(1)装置区中各个相对独立的建(构)筑物内的管道，可通过与工艺设备金属外壳的连接(法兰连接)，进行静电接地；
(2)管网内的泵、过滤器、缓冲器等处应设置接地连接点；
(3)管网在进出装置区处、不同爆炸危险环境的边界、管道分岔
处的管道应进行接地，对于长距离的无分支管道，应每隔80~100m与接地体可
靠连接；
(4)对金属管道中间的非导体管段(如聚氯乙烯管)，除需屏蔽保护外，两端的金属管应分别与接地干线相接，或用 6mm2多股铜芯绝缘电线跨接后接地；
(5)非导体管段上的金属件应接地。
每组专设的静电接地体，其接地电阻值，一般情况应小于10 Q。
在山区等土壤电阻率较高场所，接地电阻值应小于 1000Q。
2.85 可燃气体排气筒、放空管的高度应符合哪些要求？
答：
(1)连续排放的可燃气体排气筒顶或放空管口，应高出 20m范围内的平台或建筑物顶3.5m以上。
位于20m范围以外的平台或建筑物，应满足下图所示的要求；
(2)间歇排放的可燃气体排气筒顶或放空管口，应高出 10m范围内的平台
或建筑物顶3.5m以上。
位于10m范围以外平台或建筑物，应满足上图所示的要求。
法兰的防静电跨接：五条螺栓以下的必须做防静电跨接。
五条螺栓以上的可不做防静电跨接。
“化工企业防雷和防静电接地检测实施细则”防静电部分。
三、防静电
1•金属罐、设备、管道应有防静电接地。
2•可燃气(液)体、可燃固体的管道在下列部位，应有防静电接地：
(1)进出装置或设施处；
(2)爆炸危险场所的边界；
(3)管道泵及其过滤器、缓冲器等。
3•可燃气(液)体管道的法兰、阀门的连接处，应有金属跨接线。
当法兰用 5根以上螺栓连接时，法兰可不用金属线跨接，但必须构成电气通路。
4•装卸场地应有防静电接地。
根据SH3501-2002中的6.2.13条：有静电接地要求的管道，各段间应导电良好。
当每对法兰或螺纹接头间电阻值大于 0.003欧时，应有导线跨接。
从这条来看，螺栓数量并不能完全判定要不要跨接。
应该视螺栓法兰材质和场合而定吧。
普通碳钢生锈后电阻会很大，易燃易爆场合比较跨接。
有时为防止腐蚀螺栓和法兰之间还要进行绝缘设计，这时更得跨接了 .
依据GB50028-93《城镇燃气设计规范》第 6.10.2条：防雷接地装置的
冲击接地电阻应小于10Q。
第6.10.3条：静电接地体的接地电阻应小于100Q。
第7.2.31条：当建筑物处于防雷区外时，放散管的引线应接地，接地电阻应小于10Q。
