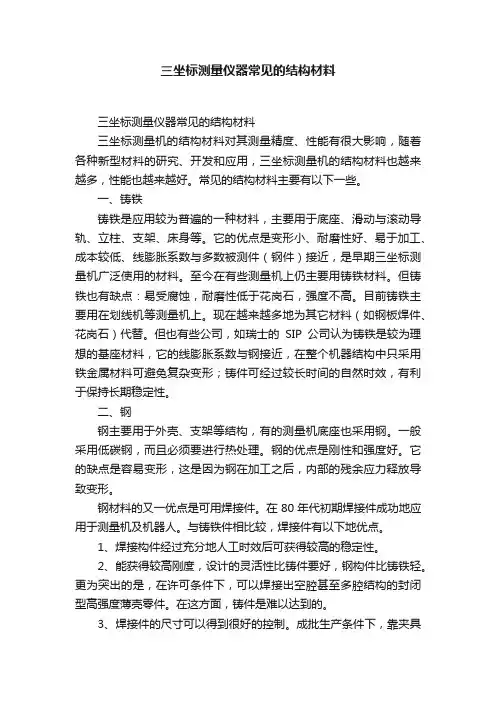

三坐标测量仪器常见的结构材料
三坐标测量仪器常见的结构材料三坐标测量仪器常见的结构材料三坐标测量机的结构材料对其测量精度、性能有很大影响，随着各种新型材料的研究、开发和应用，三坐标测量机的结构材料也越来越多，性能也越来越好。
常见的结构材料主要有以下一些。
一、铸铁铸铁是应用较为普遍的一种材料，主要用于底座、滑动与滚动导轨、立柱、支架、床身等。
它的优点是变形小、耐磨性好、易于加工、成本较低、线膨胀系数与多数被测件（钢件）接近，是早期三坐标测量机广泛使用的材料。
至今在有些测量机上仍主要用铸铁材料。
但铸铁也有缺点：易受腐蚀，耐磨性低于花岗石，强度不高。
目前铸铁主要用在划线机等测量机上。
现在越来越多地为其它材料（如钢板焊件、花岗石）代替。
但也有些公司，如瑞士的SIP公司认为铸铁是较为理想的基座材料，它的线膨胀系数与钢接近，在整个机器结构中只采用铁金属材料可避免复杂变形；铸件可经过较长时间的自然时效，有利于保持长期稳定性。
二、钢钢主要用于外壳、支架等结构，有的测量机底座也采用钢。
一般采用低碳钢，而且必须要进行热处理。
钢的优点是刚性和强度好。
它的缺点是容易变形，这是因为钢在加工之后，内部的残余应力释放导致变形。
钢材料的又一优点是可用焊接件。
在80年代初期焊接件成功地应用于测量机及机器人。
与铸铁件相比较，焊接件有以下地优点。
1、焊接构件经过充分地人工时效后可获得较高的稳定性。
2、能获得较高刚度，设计的灵活性比铸件要好，钢构件比铸铁轻。
更为突出的是，在许可条件下，可以焊接出空腔甚至多腔结构的封闭型高强度薄壳零件。
在这方面，铸件是难以达到的。
3、焊接件的尺寸可以得到很好的控制。
成批生产条件下，靠夹具保证焊接件的尺寸；在单件或小批量生产时则靠工人的技术掌握。
目前可以将误差控制在±1mm以内，因此在外形设计和加工余量上都可以得到控制。
当然，焊接件质量的优劣在很大程度上依赖于配套设备的性能。
如专用的夹具、弯板以及自动焊接设备等。
目前，采用这种构件的厂家有中国航空精密研究所等，其产品的代号为SZC-1065、SZC-654及IOTA。
汽车零配件尺寸检测方法
汽车零配件尺寸检测方法随着汽车工业的发展，汽车零配件的尺寸精度要求越来越高。
为了确保汽车零配件的质量和安全性，尺寸检测成为汽车制造过程中不可或缺的环节。
本文将介绍几种常见的汽车零配件尺寸检测方法。
一、三坐标测量法三坐标测量法是一种高精度的尺寸测量方法。
它利用三坐标测量仪对汽车零配件进行测量，通过测量点的坐标值来确定零配件的尺寸。
三坐标测量法具有快速、准确、高精度的特点，可以满足对零配件尺寸要求较高的情况。
二、光学投影测量法光学投影测量法是一种常用的尺寸测量方法。
它利用光学原理，通过投影仪将零配件的轮廓放大到屏幕上，再通过目测或使用测量仪器来确定零配件的尺寸。
光学投影测量法适用于形状复杂的零配件，具有测量速度快、操作简便的优点。
三、影像测量法影像测量法是一种非接触式的尺寸测量方法。
它利用相机或扫描仪将零配件的影像捕捉下来，再通过图像处理软件对影像进行分析，从而得出零配件的尺寸。
影像测量法具有高效、精确、自动化程度高的特点，可以大大提高零配件尺寸检测的效率。
四、激光测量法激光测量法是一种快速、准确的尺寸测量方法。
它利用激光传感器对零配件进行扫描，通过测量激光与零配件的相互作用来确定零配件的尺寸。
激光测量法适用于形状复杂的零配件，具有测量速度快、精度高、非接触式的优点。
五、比对测量法比对测量法是一种常用的尺寸测量方法。
它通过将待测零配件与已知尺寸的参照物进行比对，从而确定零配件的尺寸。
比对测量法适用于形状简单且尺寸规格已知的零配件，具有操作简便、成本低的优点。
六、探针测量法探针测量法是一种传统的尺寸测量方法。
它利用测量探针对零配件进行接触式测量，通过测量探针的位移来确定零配件的尺寸。
探针测量法适用于形状复杂、尺寸精度要求较高的零配件，具有准确、可靠的特点。
汽车零配件尺寸检测方法多种多样，每种方法都有自己的适用范围和特点。
在实际应用中，可以根据零配件的形状复杂程度、尺寸精度要求和生产效率等因素选择合适的尺寸测量方法。
关节臂三坐标测量仪使用方法

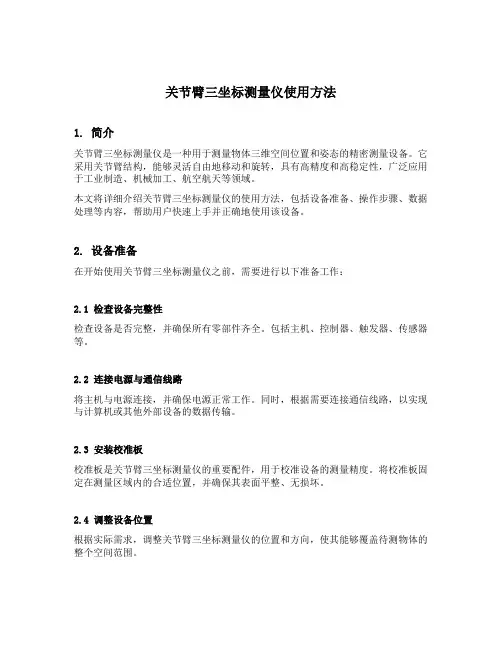

关节臂三坐标测量仪使用方法1. 简介关节臂三坐标测量仪是一种用于测量物体三维空间位置和姿态的精密测量设备。
它采用关节臂结构，能够灵活自由地移动和旋转，具有高精度和高稳定性，广泛应用于工业制造、机械加工、航空航天等领域。
本文将详细介绍关节臂三坐标测量仪的使用方法，包括设备准备、操作步骤、数据处理等内容，帮助用户快速上手并正确地使用该设备。
2. 设备准备在开始使用关节臂三坐标测量仪之前，需要进行以下准备工作：2.1 检查设备完整性检查设备是否完整，并确保所有零部件齐全。
包括主机、控制器、触发器、传感器等。
2.2 连接电源与通信线路将主机与电源连接，并确保电源正常工作。
同时，根据需要连接通信线路，以实现与计算机或其他外部设备的数据传输。
2.3 安装校准板校准板是关节臂三坐标测量仪的重要配件，用于校准设备的测量精度。
将校准板固定在测量区域内的合适位置，并确保其表面平整、无损坏。
2.4 调整设备位置根据实际需求，调整关节臂三坐标测量仪的位置和方向，使其能够覆盖待测物体的整个空间范围。
3. 操作步骤关节臂三坐标测量仪的操作步骤如下：3.1 打开软件在计算机上打开关节臂三坐标测量仪的控制软件，并确保与设备正常连接。
3.2 标定设备在进行实际测量之前，需要对关节臂三坐标测量仪进行标定。
按照软件提示，依次进行零点标定、轴向标定和角度标定等步骤，以确保设备的测量精度和准确性。
3.3 设置测量参数根据待测物体的特点和需求，设置合适的测量参数。
包括采样频率、数据存储方式、坐标系选择等。
3.4 放置待测物体将待测物体放置在关节臂三坐标测量仪的测量区域内，并调整其位置和姿态，使其符合测量要求。
3.5 进行测量点击软件界面上的“开始测量”按钮，关节臂三坐标测量仪将自动进行测量。
在此过程中，设备会通过传感器采集物体的位置和姿态信息，并实时显示在软件界面上。
3.6 数据处理与分析测量完成后，可以对采集到的数据进行处理和分析。
常见的处理方式包括数据平滑、滤波、坐标转换等。
三坐标测量仪构成及功能简介
三坐标测量仪构成及功能简介工业现代化水平的不断提高，要求必须有先进的仪器作为支撑，因为本身工业生产领域需要大量的测量工作，因此先进的测量仪器成为了关键性的工具，很多实力比较强的工业生产厂家，都有自己专门的测量部门，同时为了提高测量的精度和准确度，购买了大量的先进的测量仪器，目的就是能够保证工业产品的质量，下面思瑞测量为大家简单介绍一种应用范围比较广泛的测量仪器——三坐标测量仪。
1、工作台（一般采用花岗石），用于摆放零件支撑桥架；工作台放置零件时，一般要根据零件的形状和检测要求，选择适合的夹具或支撑。
要求零件固定要可靠，不使零件受外力变形或其位置发生变化。
大零件可在工作台上垫等高块，小零件可以放在固定在工作台上的方箱上固定后测量。
2、桥架，支撑Z 滑架，形成互相垂直的三轴；桥架是测量机的重要组成部分，由主、附腿和横梁、滑架等组成。
桥架的驱动部分和光栅基本都在主腿一侧，附腿主要起辅助支撑的作用。
滑架使横梁与有平衡装置的Z 轴连接；滑架连接横梁和Z 轴，其上有两轴的全部气浮块和光栅的读数头、分气座。
3、导轨，具有精度要求的运动导向轨道，是测量基准。
导轨是气浮块运动的轨道，是测量机的基准之一。
压缩空气中的油和水及空气中的灰尘会污染导轨，造成导轨道直线度误差变大，使测量机的系统误差增大，影响测量精度。
要保持导轨道完好，避免对导轨磕碰，定期清洁导轨。
4、光栅系统（光栅、读数头、零位片），是测量基准。
光栅系统是测量机的测长基准。
光栅是刻有细密等距离刻线的金属或玻璃，读数头使用光学的方法读取这些刻线计算长度。
另外在光栅尺座预置有温度传感器，便于有温度补偿功能的系统进行自动温度补偿。
例如思瑞Croma系列的三坐标测量仪采用了欧洲进口的光栅尺，系统分辨率可达0.078μm。
5、驱动系统（伺服电机、传动带）。
驱动系统由直流伺服电机、减速器、传动带、带轮等组成。
驱动系统的状态会影响控制系统的参数，不能随便调整。
6、空气轴承和空气轴承气路系统（过滤器、开关、传感器、气浮块、气管）。
三坐标测量机的结构组成

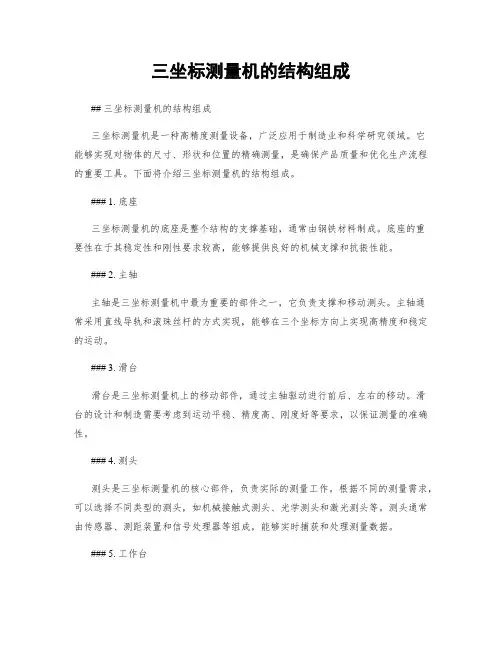

三坐标测量机的结构组成## 三坐标测量机的结构组成三坐标测量机是一种高精度测量设备，广泛应用于制造业和科学研究领域。
它能够实现对物体的尺寸、形状和位置的精确测量，是确保产品质量和优化生产流程的重要工具。
下面将介绍三坐标测量机的结构组成。
### 1. 底座三坐标测量机的底座是整个结构的支撑基础，通常由钢铁材料制成。
底座的重要性在于其稳定性和刚性要求较高，能够提供良好的机械支撑和抗振性能。
### 2. 主轴主轴是三坐标测量机中最为重要的部件之一，它负责支撑和移动测头。
主轴通常采用直线导轨和滚珠丝杆的方式实现，能够在三个坐标方向上实现高精度和稳定的运动。
### 3. 滑台滑台是三坐标测量机上的移动部件，通过主轴驱动进行前后、左右的移动。
滑台的设计和制造需要考虑到运动平稳、精度高、刚度好等要求，以保证测量的准确性。
### 4. 测头测头是三坐标测量机的核心部件，负责实际的测量工作。
根据不同的测量需求，可以选择不同类型的测头，如机械接触式测头、光学测头和激光测头等。
测头通常由传感器、测距装置和信号处理器等组成，能够实时捕获和处理测量数据。
### 5. 工作台工作台是放置待测物体的平台，通常由石英或大理石等材料制成，具有良好的稳定性和刚度。
工作台上的夹具和定位装置可以确保待测物体的稳定固定，以防止测量误差。
### 6. 控制系统控制系统是三坐标测量机的核心之一，负责控制和管理测量机的运动和测量过程。
控制系统通常由硬件电路和软件程序组成，能够准确控制测量机的运动和测量参数，并实时反馈和处理测量数据。
### 7. 计算机与软件计算机和软件是三坐标测量机的"大脑"，用于控制和管理整个系统的运行。
计算机通过软件程序与控制系统进行交互，接收和处理测量数据，并生成测量报告和分析结果。
### 8. 环境保护系统由于三坐标测量机对环境的要求比较高，为了保证测量的准确性，通常会配置环境保护系统，包括温湿度控制设备和防护罩等，以减少环境因素对测量结果的干扰。

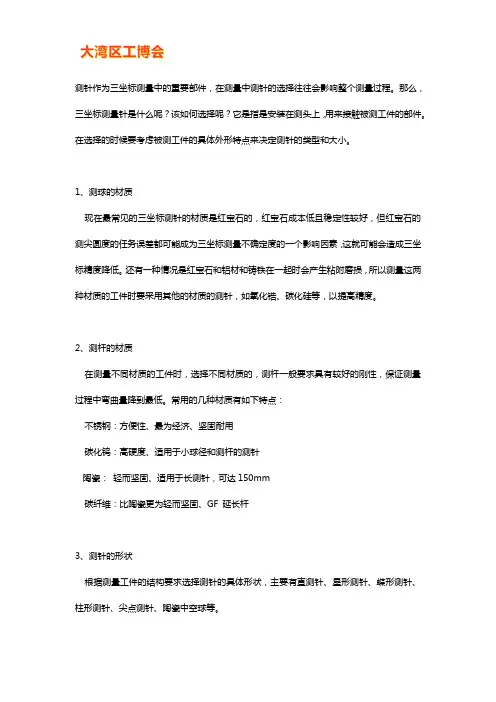

三坐标测量仪中的测针如何选择
测针作为三坐标测量中的重要部件，在测量中测针的选择往往会影响整个测量过程。
那么，三坐标测量针是什么呢？该如何选择呢？它是指是安装在测头上，用来接触被测工件的部件。
在选择的时候要考虑被测工件的具体外形特点来决定测针的类型和大小。
1、测球的材质
现在最常见的三坐标测针的材质是红宝石的，红宝石成本低且稳定性较好，但红宝石的测尖圆度的任务误差都可能成为三坐标测量不确定度的一个影响因素，这就可能会造成三坐标精度降低。
还有一种情况是红宝石和铝材和铸铁在一起时会产生粘附磨损，所以测量这两种材质的工件时要采用其他的材质的测针，如氧化锆、碳化硅等，以提高精度。
2、测杆的材质
在测量不同材质的工件时，选择不同材质的，测杆一般要求具有较好的刚性，保证测量过程中弯曲量降到最低。
常用的几种材质有如下特点：
不锈钢：方便性、最为经济、坚固耐用
碳化钨：高硬度、适用于小球径和测杆的测针
陶瓷：轻而坚固、适用于长测针，可达150mm
碳纤维：比陶瓷更为轻而坚固、GF 延长杆
3、测针的形状
根据测量工件的结构要求选择测针的具体形状，主要有直测针、星形测针、蝶形测针、柱形测针、尖点测针、陶瓷中空球等。
4.测针的长度、球大小选配原则
在选择测针时，有很多技巧可以尽量提高三坐标的精度：
（1）三坐标测针尽量短，因为测针越长弯曲或变形量越大，精度越低。
（2）减少连接：测针弯曲或者偏离越大，误差越大。
每增加一个测针与测针杆的连接，便增加了一个潜在的弯曲和变形点。
（3）尽可能选择球径大的测针：一是这样能增大测球/测针杆的距离，从而减少由于碰撞测针杆所引起的误触发；其次，测球直径越大，被测工件表面粗糙度的影响越小。
三坐标测量员应该了解的三坐标测针常识总结
三坐标测量员应该了解的三坐标测针常识总结三坐标测量员应该了解的三坐标测针常识总结三坐标测量员应该了解的三坐标测针常识总结一：什么是三坐标测针测针是三坐标策略系统的组成部分，它与被测工件接触，使测头机构产生位移。
所产生的信号经处理得出策略结果。
被测工件的外形特征将决定要采用的测针类型和大小。
在所有情况下，测针的最大刚性和测球的球度都至关重要。
为了达到这一要求，Renishaw的测针杆按照严格的标准在数控机床上生产。
我们格外注意保证测针刚性最高，同时测针质量经过最优化处理以适用于Renishaw的各种测头。
Renishaw原产测球是按最高标准制造，保证与测针杆的链接能达到最佳的完整性。
如果您使用的测球球度差、位置不正、螺纹公差大、或因设计不当使测量时产生过量的扰度变形，则很容易降低测量效果。
为了确保您采集的数据的正确性，请务必从Renishaw原产的全系列测针中指定和选用测针。
二、三坐标测针的专业术语：总长度：雷尼绍对测针总长度的标准定义，是从测针的后安装端面到测球中心的长度。
有效工作长度：有效工作长度是在零件发现方向测量时从测球中心道测针杆与被测目标干涉点之间的距离。
三、如何正确选择测针1、尽量选用短测针测针弯曲或变形量越大，精度月底，使用近可能短的测针2、尽量减少接头每增加一个饿着呢的测杆的链接，便增加了一个潜在的弯曲和变性点。
所以使用中应尽量减少三坐标测针的组件数。
3、选用的测球直径要尽量大一是这样能增大测球、测针杆的距离，从而减少由于碰撞测针杆所引起的误触发。
其次测球直径越大，被测工件表面光洁度的影响越小。
查看更多三坐标技术知识请到:扩展阅读：三坐标测量技术小结三坐标三坐标测量机，它是指在一个六面体的空间范围内，能够表现几何形状、长度及圆周分度等测量能力的仪器，又称为三坐标测量仪或三坐标量床。
三坐标测量机的工作原理:任何形状都是由空间点组成的,所有的几何量测量都可以归结为空间点的测量,因此精确进行空间点坐标的采集,是评定任何几何形状的基础。
三坐标测量仪工作原理
三坐标测量仪工作原理三坐标测量仪是一种用于测量物体尺寸和形状的精密测量设备。
其工作原理基于三个数控轴的运动，通过测头和测量软件来实现对目标物体三维坐标的测量和分析。
三坐标测量仪由测头、主机和测控软件组成。
测头是测量仪的核心部件，它具有高精度的感应元件和信号处理芯片。
其内部结构包括光学测量系统、机械系统和信号传输系统。
光学测量系统由光源、衍射光栅、检测光栅和接收器等组件构成，通过射出光线并接收反射光线来测量物体的位置。
机械系统则是测头的机械部分，用来支持和移动测头，实现对物体的扫描和测量。
信号传输系统用于将测量数据传输至主机进行处理。
在实际测量过程中，用户需要将待测物体放置在测台上，并固定好。
然后，通过测控软件设置测头的起点位置和测量范围，选择测量方式和测量参数。
测头按照预设的路径进行扫描，并通过光电传感器获取反射光信号。
测量仪将这些信号转化成电信号，并通过测控软件对其进行处理和分析。
软件会提取出物体的坐标信息，并计算出尺寸、边距、角度等相关数据。
三坐标测量仪的工作原理基于坐标系和三个数控轴的运动。
一般来说，三坐标测量仪采用笛卡尔坐标系，其中X轴为水平轴，Y轴为垂直轴，Z轴为测头的运动轴。
通过控制三个轴的运动，可以实现测头在三维空间中的位置定位。
测量仪中的测控软件起到了关键作用，它负责测量数据的采集、处理和分析。
测控软件通过与测量仪的接口通信，获取测量仪传输的信号，并将其转换为可视化的三维模型或者二维图形。
同时，软件还会提供大量的测量工具，如测量线、测量圆、测量角度等，用于用户对测量结果的分析和计算。
三坐标测量仪具有精度高、重复性好、测量速度快等优点，广泛应用于制造业、航空航天、汽车、电子等工业领域。
它能够对复杂形状的工件进行精确测量，能够检测到微小尺寸的偏差，并且测量结果具有高可靠性。
同时，三坐标测量仪还可以实现测量数据的存储和共享，方便后续的数据分析和制造过程的优化。
总之，三坐标测量仪通过测头和测控软件的协同工作，实现了对三维空间中物体位置和尺寸的测量。
三坐标测量室必备的工具
三坐标测量室必备的工具
三坐标测量机在测量中固定产品需要积累很多的经验才能解决所有的测量问题，现在有一种三坐标夹具基本可以固定所有产品的装夹功能。
如果没有准备三坐标夹具。
下面是我个人以前测量时常用的东西。
大家可以借鉴一下：
1.等高块，高度一样，但是长短不一的铁块，用来初步支撑产品。
2.橡皮泥，要干点的，产品放好后用橡皮泥粘住工件。
3.502，别用过期的，同样要压住工件粘贴。
用后一定要用酒精等东西及时清理。
4.双面胶，用处不大。
多为测量薄壁件使用。
5.一组块规，校正卡尺，测量机，对表架测量同轴跳动时候用来找正的。
使用时带手套拿取。
6.磁力表座。
架工件，挂标头测量同轴跳动什么的很好用。
7.精密虎钳（不要外借），别用太大的力，注意防止工件变形，工件划痕。
用软材料的垫上。
8.v型铁2组，最好可以调整高度的。
对于大批量的测量跳动同轴配合表头共同使用很好用。
9.卡尺。
当不确定测量是否准确时使用。
10.内径千分表。
精确测量孔径用，比测量机准。
因为测量机打孔为4点，表可以测量多截面多角度测量，速度快。
11.表头表架。
最好千分的。
12.塞纸，塞尺。
防止工件没有和平台或者v型铁留空隙。
自我鉴定 三坐标自我总结
三坐标自我总结三坐标实习小结一、实验目的1、认识三坐标构造功能及原理作用。
2、操作各种器件的测量。
3、通过观察三坐标测量机的检测过程和分析检测的基本原理，掌握三坐标测量机的日常操作过程。
二、实验原理及设备1、实验原理将被测零件放入它允许的测量空间，精密地测出被零件表面的点在空间三个坐标位置的数值，将这些点的坐标数值经过计算机数据处理，拟合形成测量元素，如圆、球、圆柱、圆锥、曲面等，经过数学计算的方法得出其形状、位置公差及其它几何量数据。
2、实验设备（1）西安爱德华三坐标测量仪及其辅助设备。
（2）设备简介：机械整体结构采用刚性结构好、质量轻的全封闭框架移动桥式结构。
其结构简单、紧凑、承载能力大、运动性能好。
固定优质花岗岩工作台，具有承载能力强、装卸空间宽阔、便捷的功能。
定位精度高，稳定性能好。
三轴采用优质花岗岩，热膨胀系数小，三轴具有相同的温度特性，因而具有良好的温度稳定性、抗实效变形能力，刚性好、动态几何误差变形小。
三轴均采用自洁式预载荷高精度空气轴承组成的静压气浮式导轨，轴承跨距大，抗角摆能力强、阻力小、无磨损、运动更平稳。
横梁采用精密斜梁设计技术，已获专利：重量轻、重心低、刚性强、动态误差小，确保了机器的稳定。
三、实验操作步骤1、首先观察工作室内温，湿仪器的显示数据，如不在规定范围内则。
应打开或关闭有关辅助设施，空调、除湿机等。
将温度、湿度调整至CMM正常工作规定的温、做到恒湿、恒温。
以保持最佳测量工作环境。
2、在干燥机正常工作状态下，打开总进气阀。
给储气罐充气，并打开气管的排气阀约1分钟左右，让气流将罐内的油、水、杂质冲出。
检查气压表，核准压缩空气的压力。
4、接通测量机稳压电源，检查电源输出电压，正常时打开工作电脑。
开启控制柜钥匙，按下电源电极按钮。
5、测量机电脑测量软件使其自动回零校准。
打开(或新建)项目。
开启测量工作。
6、电脑在运行测量软件时，严禁运行其他无关程序文件以及打印文件，否则会造成内存冲突，引起三坐标位置错误。
三坐标测量机的结构组成
三坐标测量机的结构组成三坐标测量机是一种用于测量物体三维几何形状的精密测量设备。
它由许多不同的组成部件组成，每个部件都发挥着重要的作用。
下面将详细介绍三坐标测量机的结构组成。
1. 床身：床身是三坐标测量机的主要支撑结构，也是整个测量机的基础。
它通常由材料坚固且具有良好的稳定性，如铸铁等制成。
床身上通常会有精确的水平调节系统，以确保整个测量机的稳定性和测量精度。
2. 测量平台：测量平台是测量机的工作平台，用于放置待测物体。
它通常具有XY两个方向的移动装置，以便在平面内对物体进行移动和定位。
测量平台通常由石英或石英玻璃制成，具有良好的硬度和平整度。
3. 支撑结构：支撑结构用于支撑和定位测头和测量装置。
它通常由铸铁或钢制成，具有足够的刚度和稳定性。
支撑结构通常包括底座、横梁和立柱等部分，它们通过精确的连接装置进行组装和调整，以确保整个系统的稳定性和测量精度。
4. 测头系统：测头系统是三坐标测量机的测量装置，用于测量物体表面的几何形状和尺寸。
测头系统通常包括一个触发式测头和一个测量电子设备。
触发式测头通常采用机械式或光学式触发方式，能够对物体表面进行接触式或非接触式测量。
测量电子设备则负责接收和处理测量信号，并将其转换为数字信号进行数据处理和分析。
5. 控制系统：控制系统是三坐标测量机的核心部分，用于控制测量平台和测头系统的运动。
控制系统通常由一个或多个计算机和相关的控制软件组成。
计算机负责执行测量任务的计算和运行相应的软件程序，控制运动控制器实现测量平台和测头系统的精确运动控制。
控制软件提供友好的用户界面，允许用户进行测量参数设置、数据采集和测量结果分析等操作。
6. 精密导轨系统：精密导轨系统是三坐标测量机的关键组成部分，用于确保测量平台和测头系统的精确运动。
它通常由高精度的线性导轨和滚珠丝杠组成，能够提供平滑、稳定和精确的运动控制。
精密导轨系统通常具有高速度、高精度和高负载能力，以满足不同测量任务的需求。
三坐标测量机的名称及基本结构
三坐标测量机是一种高精度的测量设备，用于检测各种复杂形状的工件尺寸、形状和位置等参数。
以下是关于三坐标测量机的详细介绍：1. 名称三坐标测量机，也称为三坐标测量仪或三坐标检测仪，英文简称CMM（Coordinate Measuring Machine）。
2. 组成三坐标测量机主要由以下几个部分组成：* 主机结构：包括底座、工作台、移动机构等，用于支撑和定位被测工件。
* 控制系统：控制机器的各个运动轴，实现精确的测量操作。
* 测头系统：包括测头、测杆和连接件等，用于接触被测工件并获取测量数据。
* 数据处理系统：对测量数据进行处理、分析和输出，生成测量报告。
3. 主机结构三坐标测量机的主机结构通常采用悬臂式、桥式、龙门式等结构形式，根据不同的测量需求进行选择。
4. 控制系统控制系统的核心是一台计算机，通过运动控制卡和控制软件实现对机器各个运动轴的控制。
控制系统可以实现高速、高精度的运动控制，保证测量的准确性和可靠性。
5. 测头系统测头系统是三坐标测量机的关键部分，用于接触被测工件并获取测量数据。
测头系统通常采用触发式测头、光学测头、激光测头等类型，根据不同的测量需求进行选择。
6. 数据处理系统数据处理系统负责对测量数据进行处理、分析和输出，生成测量报告。
数据处理系统通常采用专业的测量软件，可以对各种复杂形状的工件进行自动识别、建模和测量，提高测量的准确性和效率。
7. 测量原理三坐标测量机的测量原理是通过接触或非接触方式获取被测工件的几何信息，通过计算机对这些信息进行处理和分析，最终得到工件的尺寸、形状和位置等参数。
8. 应用领域三坐标测量机广泛应用于汽车、航空、机械制造、电子、模具等领域，主要用于检测复杂形状的零部件，如发动机零件、齿轮、模具等。
同时，在科学研究、计量检定等方面也有着广泛的应用。
9. 优势三坐标测量机具有高精度、高效率、自动化程度高等优势，能够实现高精度的测量和快速的数据处理，大大提高了检测的准确性和效率。
三坐标测量机的分类
三坐标概述三坐标测量机(Coordinate Measuring Machine, CMM) 是指在一个六面体的空间范围内，能够表现几何形状、长度及圆周分度等测量能力的仪器，又称为三坐标测量机或三次元三坐标测量机的分类三坐标测量机有不同的操作需求、测量范围和测量精度，这些对选用三坐标测量机是很重要的。
按三坐标测量仪结构可分为如下几类：1. 移动桥架型(Moving bridge type)移动桥架型，为最常用的三坐标测量机的结构，轴为主轴在垂直方向移动，厢形架导引主轴沿水平梁在方向移动，此水平梁垂直轴且被两支柱支撑于两端，梁与支柱形成“桥架”，桥架沿着两个在水平面上垂直和轴的导槽在轴方向移动。
因为梁的两端被支柱支撑，所以可得到最小的挠度，且比悬臂型有较高的精度。
2. 床式桥架型(Bridge bed type)床式桥架型，轴为主轴在垂直方向移动，厢形架导引主轴沿着垂直轴的梁而移动，而梁沿着两水平导轨在轴方向移动，导轨位于支柱的上表面，而支柱固定在机械本体上。
此型与移动桥架型一样，梁的两端被支撑，因此梁的挠度为最少。
此型比悬臂型的精度好，因为只有梁在轴方向移动，所以惯性比全部桥架移动时为小，手动操作时比移动桥架型较容易。
3. 柱式桥架型(Gantry type)柱式桥架型，与床式桥架型式比较时，柱式桥架型其架是直接固定在地板上又称为门型，比床式桥架型有较大且更好的刚性，大部分用在较大型的三坐标测量机上。
各轴都以马达驱动，测量范围很大，操作者可以在桥架内工作。
4. 固定桥架型(Fixed bridge type)固定桥架型，轴为主轴在垂直方向移动，厢形架导引主轴沿着垂直轴的水平横梁上做方向移动。
桥架( 支柱) 被固定在机器本体上，测量台沿着水平平面的导轨作轴方向的移动，且垂直于和轴。
每轴皆由马达来驱动，可确保位置精度，此机型不适合手动操作。
5. L 形桥架型(L-Shpaed bridge type)L 形桥架型，这个设计乃是为了使桥架在轴移动时有最小的惯性而作的改变。
三坐标测量仪的基本零件介绍
三坐标测量仪的基本零件介绍三坐标测量仪是一种用于检测和测量三维空间内物体尺寸、形状和位置的精密仪器，其基本零件包括以下部分：
1. 主机框架：三坐标测量仪的主体结构，包括底座、立柱、横梁等部件，用于支撑和固定其他组件。
2. 测头系统：测头是三坐标测量仪的核心部件，用于接触并测量工件。
测头通常包括测针、连接杆、传感器等部件，能够将物体的尺寸和形状信息传输到测量仪的控制系统中。
3. 控制系统：控制系统是三坐标测量仪的“大脑”，负责接收和处理测头系统传递的信息，并通过计算和分析得出被测物体的精确尺寸和位置。
控制系统通常由计算机硬件、软件和电气元件组成。
4. 传动系统：传动系统是三坐标测量仪的运动机构，负责带动测头系统和工件按照预设的路径进行移动。
传动系统通常包括丝杠、导轨、伺服系统等部件，以保证运动的准确性和精度。
5. 辅助装置：辅助装置包括照明系统、冷却系统、防护罩等，用于保证三坐标测量仪的正常运行和操作人员的安全。
以上是三坐标测量仪的基本零件介绍，每个零件都有其特定的功能和作用，共同协作完成测量任务。
三坐标测量机测量基本知识
三坐标测量机测量原理三坐标测量机测量原理三坐标测量机是测量和获得尺寸数据的最有效的方法之一，因为它可以代替多种表面测量工具及昂贵的组合量规，并把复杂的测量任务所需时间从小时减到分钟。
三坐标测量机的功能是快速准确地评价尺寸数据，为操作者提供关于生产过程状况的有用信息，这与所有的手动测量设备有很大的区别。
将被测物体置于三坐标测量空间，可获得被测物体上各测点的坐标位置，根据这些点的空间坐标值，经计算求出被测物体的几何尺寸，形状和位置。
三坐标测量机的组成：1，主机机械系统(X、Y、Z三轴或其它);2，测头系统;3，电气控制硬件系统;4，数据处理软件系统(测量软件);三坐标测量机在现代设计制造流程中的应用逆向工程定义：将实物转变为C AD模型相关的数字化技术，几何模型重建技术和产品制造技术的总称。
广义逆向工程：包括几何逆向，工艺逆向，材料逆向，管理逆向等诸多方面的系统工程。
正向工程：产品设计-->制造-->检验(三坐标测量机)逆向工程：早期：美工设计-->手工模型(1：1)-->3轴靠模铣床当今：工件(模型)-->3维测量(三坐标测量机)-->设计à制造逆向工程设备：1，测量机：获得产品三维数字化数据(点云/特征);2，曲面/实体反求软件：对测量数据进行处理，实现曲面重构，甚至实体重构;3，CAD/CAE/CAM软件;4，数控机床;逆向工程中的技术难点：1，获得产品的数字化点云(测量扫描系统);2，将点云数据构建成曲面及边界，甚至是实体(逆向工程软件);3，与CAD/CAE/CAM系统的集成;(通用CAD/CAM/CAE软件)4，为快速准确地完成以上工作，需要经验丰富的专业工程师(人员);三坐标测量机测量原理三坐标测量机是测量和获得尺寸数据的最有效的方法之一，因为它可以代替多种表面测量工具及昂贵的组合量规，并把复杂的测量任务所需时间从小时减到分钟。
三坐标测量机的功能是快速准确地评价尺寸数据，为操作者提供关于生产过程状况的有用信息，这与所有的手动测量设备有很大的区别。
三坐标基础知识
三坐标基础知识三坐标是一种用于测量物体形状和位置的技术。
它使用三个坐标轴来描述一个点的位置，这三个坐标轴通常分别为X、Y和Z轴。
三坐标技术在工程、制造和测量领域应用广泛，它可以精确地测量物体的尺寸、形状和位置，并可用于质量控制、产品设计和线路布局等方面。
在三坐标测量中，引入了坐标轴的概念，其中X轴是水平方向，Y轴是垂直方向，Z轴是垂直于X和Y轴的方向。
这三个坐标轴分别用于测量物体的长度、宽度和高度。
通过测量物体在三个坐标轴上的坐标值，可以准确地确定物体的位置和尺寸。
三坐标测量通常使用三坐标测量机进行。
三坐标测量机是一种精密测量设备，它由铁床、机械臂和测量探头组成。
铁床提供了一个稳定的测量平台，机械臂可以在三个坐标轴上移动，测量探头用于测量物体的表面。
在进行三坐标测量之前，需要先进行校准。
校准是将测量机的坐标系与真实世界坐标系对齐的过程。
校准通常使用标定球或标定块来进行，这些校准工件具有已知的尺寸和坐标值。
通过与校准工件的比较，可以确定测量机的误差，并进行误差补偿，以提高测量的精度。
三坐标测量的精度主要取决于测量机的精度，同时还受到环境条件、操作人员技术水平和测量物体的特性等因素的影响。
为了提高测量精度，需要注意以下几点：1.保持良好的环境条件：三坐标测量需要在稳定的环境条件下进行，避免温度、湿度和振动等因素对测量结果的影响。
同时，还需要保持测量机的清洁和正常运行状态。
2.熟练操作三坐标测量机：操作人员应熟练掌握三坐标测量机的操作方法和测量软件的使用，避免操作错误和误解测量结果。
在进行测量之前，还需要对测量工件的特性和形状进行了解，以确定合适的测量方法和参数设置。
3.定期维护和校准测量机：三坐标测量机需要定期进行维护和校准，以保持其精度和稳定性。
维护工作包括清洁、润滑和部件更换等，校准工作包括误差补偿和坐标系校准等。
三坐标测量的应用范围很广，包括机械制造、汽车制造、航空航天、电子设备等领域。
在机械制造中，三坐标测量可用于检验零件的尺寸和形状是否符合要求，在汽车制造中，三坐标测量可用于测量车身件的位置和间隙，在航空航天中，三坐标测量可用于测量飞机零件的尺寸和形状，在电子设备中，三坐标测量可用于测量电子元器件的位置和高度等。
三坐标测量机种类都有哪些三坐标测量机生产厂家有哪些
仪器仪表,量仪,三坐标测量机,影像仪,高度仪,三丰量具配件，小量具，三坐标配件
经营类型
贸易型
企业成立
2009年
员工规模
暂无
注册资金
100万以下
推荐指数
★★★★☆
公司地址
江苏．苏州
ﻩ昆山科德三测量仪器有限公司是专业从事欧美日二手进口三坐标测量机回收、销售、转让、置换、维修升级改造、租赁、校正、软件培训等服务的高新技术公司。主要品牌有:德国蔡司Ｚｅｉｓs、德国Ｌeitz、德国Wenzｅｌ、英国LK、英国ＩMS、意大利ＤEA、意大利科德三ｃoｏrd3、美国Brｏwｎ shａｒpe、美国RＯMER、日本三丰Mutｕtoyo、日本东京精密、瑞士TＥSA、法国FＡＲO、瑞典海克斯康、台湾建暐 详情查看企业官方商铺
三坐标测量机种类都有哪些-三坐标测量机生产厂家有哪些
———————————————————————————————— 作者:
———————————————————————————————— 日期：
ﻩ
三坐标测量机种类都有哪些？
三坐标测量机生产厂家有哪些？
三坐标测量机种类主要包括以下类别：
三丰三坐标测量机
3、东莞度量精密机械(苏州)有限公司 主营：冷热冲击试验机
二次元测量仪，２.５次元,三坐标测量机,高度仪,硬度计,电脑式万能材,恒温恒湿箱,冷热冲击箱
经营类型
生产型
企业成立
２015年
员工规模
暂无
注册资金
１00万-500万
推荐指数
★★★★☆
公司地址
江苏.苏州
东莞度量精密机械（苏州)有限公司是一家专业从事测量仪器生产销售和服务的高新技术企业.公司本着“诚信、专业、务实、创新”的经营理念，坚持“以质量求生存、以信誉求发展”为企业宗旨,为客户提供高质低价的产品和服务,获得珠三角和长三角一带和东南亚国家客户广泛好评。 ??公司专业生产影像测量仪、三座标测量机、一键式测量仪、高度仪.代理日本三丰(Ｍiｔutoyｏ)、瑞典海克斯康（HEXAGON原brｏwn & sｈarpｅ前哨)、瑞士(ＴESA)、日本尼康(NIＫOＮ)、日本(ＯLYMＰＵS)、日本SONＹ、德国（Mar)、德国ZEISS、美国Ｍｉcro-Vu、美国Staｒretｔ等国际著名品牌测量仪器的销售、安装、维修、校正、保养、升级以及二手测量仪器等服务。详情查看企业官方商铺
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
坐标仪公司的产品和服务包括：1：为三坐标测量机生成厂家提供三坐标测量系统解决方案：包括测量机软件，手动及自动控制系统，测量机系统的安装调试，软件培训和编程，以及测量机增值服务。
坐标仪公司提供的软件产品是意大利著名软件ARCOCAD，它采用DMIS语言，全图形化测量环境，可以搭载多种控制器和测头系统，连接到关节臂，桥式，龙门式，水平臂式，双臂等各种形式的测量机；硬件产品主打英国Renishaw控制器，它是业内首创。
2：为三坐标维修服务公司和最终客户提供三坐标的改造和升级套件：坐标仪公司提供软硬件升级套件和服务，适用于各种型号的二手测量机升级改造，具体包括：ARCOCAD软件的版本升级，测量软件完全替换，软件+硬件的升级改造，包括模拟量光栅的连接，我们既提供产品也提供现场技术服务。
3：多种厂家的三坐标精度校准：提供ARCOCAD软件，PC-DMIS软件，OPEN-DIMS软件,RationalDMIS软件,ACDMIS软件及其他软件系统的测量机精度校准补偿和校准服务，坐标仪公司可以按照客户的要求或者国家标准，国际标准进行精度校验，并提供校准证书。
4：多种厂家的三坐标维修：包括测量机机械，电器和电脑软件的维修，测量机搬迁，控制器配件和测头测针配件的销售。
5：多种厂家的软件培训和高级编程服务：提供Tutor, Winmeil, ARCOCAD, Metrology等软件的培训，以及高级编程服务。
坐标仪的工程师曾经到过如下公司总部接受技术培训，包括美国Brown&Sharpe，意大利DEA，意大利COORD3，德国WENZEL，法国Metrology公司，是国内最权威的相关软件应用和编程工程师。
6：特殊零件的检测，坐标仪具有业内最资深和最专业的特殊零件检测经验，提供DMIS语言和其他编程语言下的特殊零件检测和编程，包括叶片，叶轮，齿轮，凸轮，涡轮，压缩机转子等特殊零件的未知曲面扫描，带CAD或不带CAD的测量，测量编程和通用检测编程程序。
三坐标三坐标测量仪是指在一个六面体的空间范围内，能够表现几何形状、长度及圆周分度等测量能力的仪器，又称为三坐标测量机或三坐标量床。
三坐标测量仪又可定义“一种具有可作三个方向移动的探测器，可在三个相互垂直的导轨上移动，此探测器以接触或非接触等方式传递讯号，三个轴的位移测量系统（如光栅尺）经数据处理器或计算机等计算出工件的各点（x，y，z）及各项功能测量的仪器”。
三坐标测量仪的测量功能应包括尺寸精度、定位精度、几何精度及轮廓精度等。
机型介绍结构型式：三轴花岗岩、四面全环抱的德式活动桥式结构传动方式：直流伺服系统+ 预载荷高精度空气轴承长度测量系统：RENISHAW开放式光栅尺，分辨率为0.1μm测头系统：雷尼绍控制器、雷尼绍测头、雷尼绍测针机台：高精度（00级）花岗岩平台使用环境：温度(20±2)℃，湿度40%-70% ，温度梯度1℃/m，温度变化1℃/h空气压力：0.4 MPa - 0.6 Mpa空气流量：25 L/min长度精度MPEe：≤2.1+L/350 (μm)探测球精度MPEp：≤2.1μm主要特征三轴采用天然高精密花岗岩导轨，保证了整体具有相同的热力学性能，避免由于三轴材质不同热膨胀系数不同所造成的机器精度误差。
花岗岩与航空铝合金的比较1.铝合金材料热膨胀系数大。
一般使用航空铝合金材料的横梁和Z轴在使用几年之后，三坐标的测量基准——光栅尺就会受损，精度改变。
2.由于三坐标的平台是花岗岩结构，这样三坐标的主轴也是花岗岩材质。
主轴采用花岗岩而横梁和Z轴采用铝合金等其他材质，在温度变化时会因为三轴的热膨胀系数不均同而引起测量精度的失真和稳定。
三轴导轨采用全天然花岗岩四面全环抱式矩形结构，配上高精度自洁式预应力气浮轴承，是确保机器精度长期稳定的基础，同时轴承受力沿轴向方向，受力稳定均衡，有利于保证机器硬件寿命。
3. 采用小孔出气专利技术，耗气量为30L/Min，在轴承间隙形成冷凝区域，抵消轴承运动摩擦带来的热量，增加设备整体热稳定性。
仔细研究各厂家的技术指标，会发现：欧潼精密的耗气量为30L/Min，而其他的厂家在50-150L/MIN之间. 按照物理学理论，当气体以一定的压力通过圆孔的时候，会因为气体摩擦产生热量，在高精密测量中，微小的热量也会影响精度的稳定性，而当出气孔的孔径小于一定的直径的时候，却会相反的会在出气孔的周围形成冷凝效应! 正是利用这一物理学原理，采用欧潼小孔出气的技术，使得冷凝效应恰恰抵消测量中因为空气摩擦产生的微弱热量，使得设备保持长时间的温度稳定性，从而保证精度稳定性！各大供应商CMM轴承对比4. 三轴均采用英国RENISHAW原装镀金光栅尺，分辨率为0.1um；同时采用一端固定，一端自由伸缩的方式安装，减少了光栅尺的变形。
5.传动系统采用国际先进的设计，无任何导轨受力变形，最大程度保证机器精度和稳定性。
采用钢丝增强同步带传动结构，有效减少高速运动（增加）时的震动，具有高强度，高速度及无磨损特点。
6. 软件为PTB全面认证的业界标杆RATIONAL-DMIS，功能强大，简单易学，让你更专注于产品测量而不是学习软件。
★有大型，不宜搬动的零件和装配件（如航空器部件、运输工具、工程机械零件、大型焊接冲压件、大型锻件、大型铸件等）★需要三坐标测量机★对于没有三坐标测量设备，但需要测量，公司可以提供三坐标测量设备租借（租用）★需要到外协单位检测产品，而外协单位没有三坐标测量设备★在线检测、测量★检具、夹具标定、检测★汽车焊装夹具，检具标定、检测★管件检测、测量★整车逆向扫描2基本构成全封闭框架移动桥式测量机是一种精度高、测量速度快、性能稳定的测量系统。
具有兼容多测头系统功能：光学CCD影像测头、激光测头，具备极佳的性价比；能够满足车间检测需要，广泛应用于各种零件、工装夹具尺寸检测及模具制造中的尺寸测量和复杂形面的快速扫描检测。
性能特点1、X向横梁：采用精密斜梁技术2、Y向导轨：采用独特的直接加工在工作台上的整体下燕尾槽定位结构3、导轨方式：采用自洁式预载荷高精度空气轴承组成的四面环抱式静压气浮导轨4、驱动系统：采用本产高性能DC直流伺服电机、柔性同步齿形带传动装置，各轴均有限位和电子控制，传动更快捷、运动性能更佳5、Z向主轴：可调节的气动平衡装置，提高了Z轴的定位精度6、控制系统：采用进口的双计算机三座标专用控制系统7、机器系统：采用计算机辅助3D误差修正技术（CAA），保证系统的长期的稳定性和高精度。
8、测量软件：采用功能强大的3D-DMIS测量软件包，具有完善的测量功能和联机功能。
3、功能原理简单地说,三坐标测量机就是在三个相互垂直的方向上有导向机构、测长元件、数显装置，有一个能够放置工件的工作台(大型和巨型不一定有)，测头可以以手动或机动方式轻快地移动到被测点上，由读数设备和数显装置把被测点的坐标值显示出来的一种测量设备。
显然这是最简单、最原始的测量机。
有了这种测量机后，在测量容积里任意一点的坐标值都可通过读数装置和数显装置显示出来。
测量机的采点发讯装置是测头，在沿X，Y，Z三个轴的方向装有光栅尺和读数头。
其测量过程就是当测头接触工件并发出采点信号时，由控制系统去采集当前机床三轴坐标相对于机床原点的坐标值，再由计算机系统对数据进行处理。
4、分类按三坐标测量仪结构可分为如下几类：1.移动桥架型(Movingbridgetype)移动桥架型，为最常用的三坐标测量仪的结构，轴为主轴在垂直方向移动，厢形架导引主轴沿水平梁在方向移动，此水平梁垂直轴且被两支柱支撑于两端，梁与支柱形成“桥架”，桥架沿着两个在水平面上垂直和轴的导槽在轴方向移动。
因为梁的两端被支柱支撑，所以可得到最小的挠度，且比悬臂型有较高的精度。
2.床式桥架型(Bridgebedtype)床式桥架型，轴为主轴在垂直方向移动，厢形架导引主轴沿着垂直轴的梁而移动，而梁沿着两水平导轨在轴方向移动，导轨位于支柱的上表面，而支柱固定在机械本体上。
此型与移动桥架型一样，梁的两端被支撑，因此梁的挠度为最少。
此型比悬臂型的精度好，因为只有梁在轴方向移动，所以惯性比全部桥架移动时为小，手动操作时比移动桥架型较容易。
3.柱式桥架型(Gantrytype)柱式桥架型，与床式桥架型式比较时，柱式桥架型其架是直接固定在地板上又称为门型，比床式桥架型有较大且更好的刚性，大部分用在较大型的三坐标测量仪上。
各轴都以马达驱动，测量范围很大，操作者可以在桥架内工作。
4.固定桥架型(Fixedbridgetype)固定桥架型，轴为主轴在垂直方向移动，厢形架导引主轴沿着垂直轴的水平横梁上做方向移动。
桥架(支柱)被固定在机器本体上，测量台沿着水平平面的导轨作轴方向的移动，且垂直于和轴。
每轴皆由马达来驱动，可确保位置精度，此机型不适合手动操作。
5.L形桥架型(L-Shpaedbridgetype)L形桥架型，这个设计乃是为了使桥架在轴移动时有最小的惯性而作的改变。
它与移动桥架型相比较，移动组件的惯性较少，因此操作较容易，但刚性较差。
6.轴移动悬臂型(Fixedtablecantileverarmtype)轴移动悬臂型，轴为主轴在垂直方向移动，厢形架导引主轴沿着垂直轴的水平悬臂梁在轴方向移动，悬臂梁沿着在水平面的导槽在轴方向移动，且垂直于轴和轴。
此型为三边开放，容易装拆工件，且工件可以伸出台面即可容纳较大工件，但因悬臂会造成精度不高。
7.单支柱移动型(Movingtablecantileverarmtype)单支柱移动型，轴为主轴在垂直方向移动，支柱整体沿着水平面的导槽在轴上移动，且垂直轴，而轴连接于支柱上。
测量台沿着水平面的导槽在轴上移动，且垂直轴和轴。
此型测量台面、支柱等具很好的刚性，因此变形少，且各轴的线性刻度尺与测量轴较接近，以符合阿贝定理。
8.单支柱测量台移动型(Singlecolumnxytabletype)单支柱测量台移动型，轴为主轴在垂直方向移动，支柱上附有轴导槽，支柱被固定在测量仪本体上。
测量时，测量台在水平面上沿着轴和轴方向作移动。
9.水平臂测量台移动型(Movingtablehorizontalarmtype)水平臂测量台移动型，厢形架支撑水平臂沿着垂直的支柱在垂直(轴)的方向移动。
探头装在水平方向的悬臂上，支柱沿着水平面的导槽在轴方向移动，且垂直轴，测量台沿着水平面的导槽在轴方向移动，且垂直于轴和轴。
这是水平悬臂型的改良设计，为了消除水平臂在轴方向，因伸出或缩回所产生的挠度。
10.水平臂测量台固定型(Fixedtablehorizontalarmtype)水平臂测量台固定型，其构造与测量台移动型相似。
此型测量台固定，、轴均在导槽内移动，测量时支柱在轴的导槽移动，而轴滑动台面在垂直轴方向移动。
